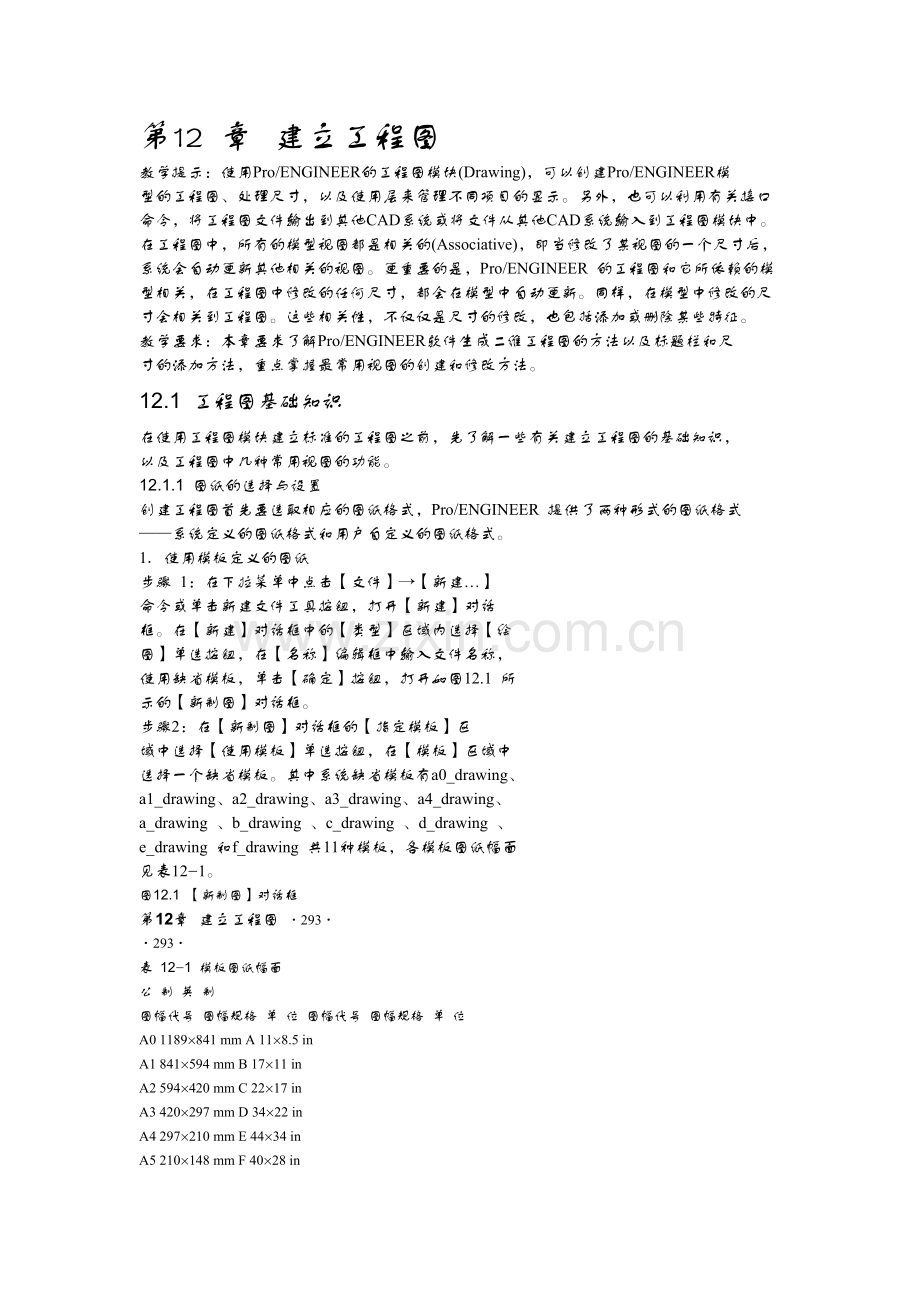

第12 章 建立工程图
教学提示：使用Pro/ENGINEER的工程图模块(Drawing)，可以创建Pro/ENGINEER模
型的工程图、处理尺寸，以及使用层来管理不同项目的显示。另外，也可以利用有关接口
命令，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。
在工程图中，所有的模型视图都是相关的(Associative)，即当修改了某视图的一个尺寸后，
系统会自动更新其他相关的视图。更重要的是，Pro/ENGINEER 的工程图和它所依赖的模
型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。同样，在模型中修改的尺
寸会相关到工程图。这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。
教学要求：本章要求了解Pro/ENGINEER软件生成二维工程图的方法以及标题栏和尺
寸的添加方法，重点掌握最常用视图的创建和修改方法。
12.1 工程图基础知识
在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，
以及工程图中几种常用视图的功能。
12.1.1 图纸的选择与设置
创建工程图首先要选取相应的图纸格式，Pro/ENGINEER 提供了两种形式的图纸格式
——系统定义的图纸格式和用户自定义的图纸格式。
1．使用模板定义的图纸
步骤 1：在下拉菜单中点击【文件】→【新建…】
命令或单击新建文件工具按钮，打开【新建】对话
框。在【新建】对话框中的【类型】区域内选择【绘
图】单选按钮，在【名称】编辑框中输入文件名称，
使用缺省模板，单击【确定】按钮，打开如图12.1 所
示的【新制图】对话框。
步骤2：在【新制图】对话框的【指定模板】区
域中选择【使用模板】单选按钮，在【模板】区域中
选择一个缺省模板。其中系统缺省模板有a0_drawing、
a1_drawing、a2_drawing、a3_drawing、a4_drawing、
a_drawing 、b_drawing 、c_drawing 、d_drawing 、
e_drawing 和f_drawing 共11种模板，各模板图纸幅面
见表12-1。
图12.1 【新制图】对话框
第12章 建立工程图 ·293·
·293·
表 12-1 模板图纸幅面
公 制 英 制
图幅代号 图幅规格 单 位 图幅代号 图幅规格 单 位
A0 1189×841 mm A 11×8.5 in
A1 841×594 mm B 17×11 in
A2 594×420 mm C 22×17 in
A3 420×297 mm D 34×22 in
A4 297×210 mm E 44×34 in
A5 210×148 mm F 40×28 in

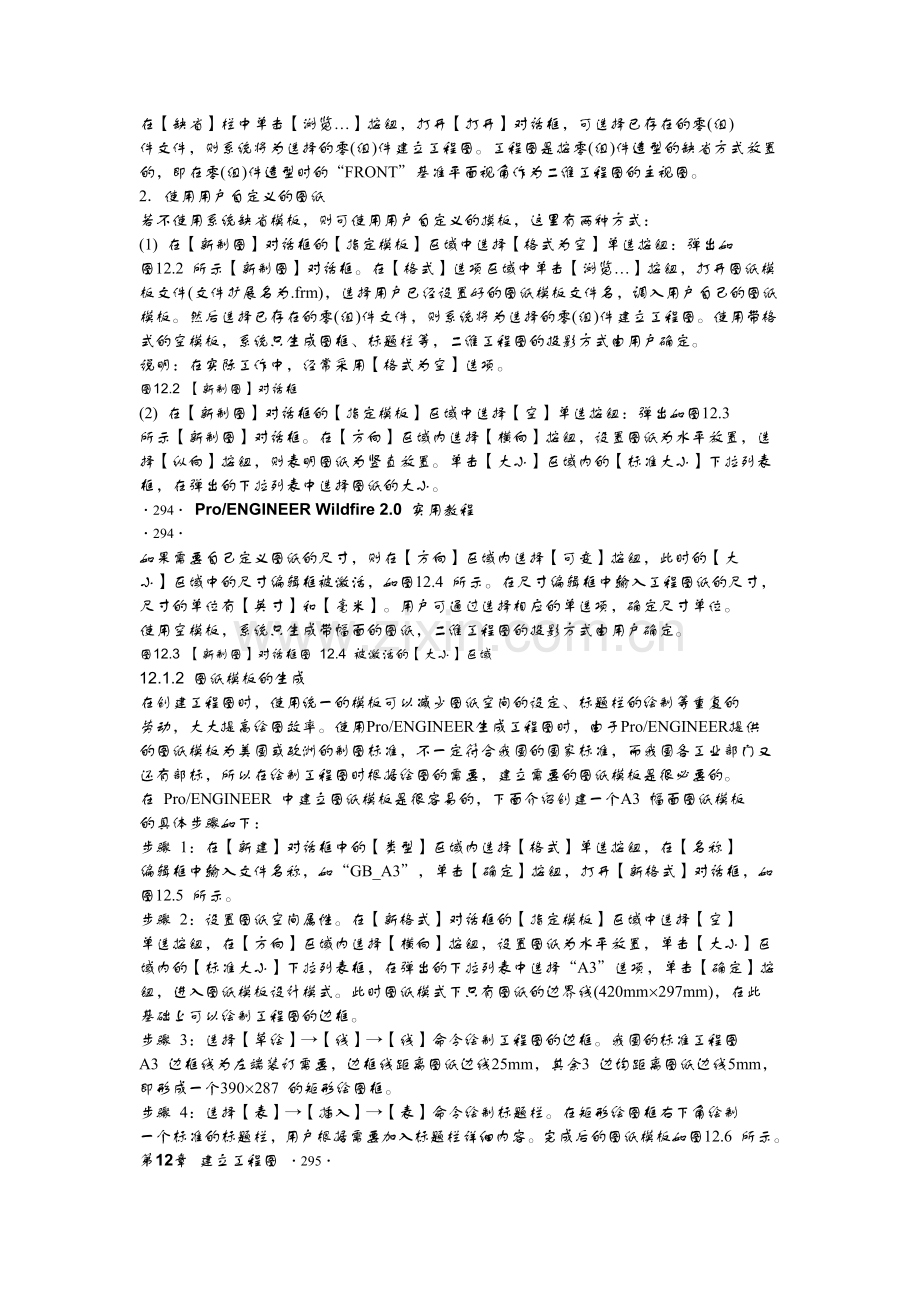

在【缺省】栏中单击【浏览…】按钮，打开【打开】对话框，可选择已存在的零(组)
件文件，则系统将为选择的零(组)件建立工程图。工程图是按零(组)件造型的缺省方式放置
的，即在零(组)件造型时的“FRONT”基准平面视角作为二维工程图的主视图。
2．使用用户自定义的图纸
若不使用系统缺省模板，则可使用用户自定义的摸板，这里有两种方式：
(1) 在【新制图】对话框的【指定模板】区域中选择【格式为空】单选按钮：弹出如
图12.2 所示【新制图】对话框。在【格式】选项区域中单击【浏览…】按钮，打开图纸模
板文件(文件扩展名为.frm)，选择用户已经设置好的图纸模板文件名，调入用户自己的图纸
模板。然后选择已存在的零(组)件文件，则系统将为选择的零(组)件建立工程图。使用带格
式的空模板，系统只生成图框、标题栏等，二维工程图的投影方式由用户确定。
说明：在实际工作中，经常采用【格式为空】选项。
图12.2 【新制图】对话框
(2) 在【新制图】对话框的【指定模板】区域中选择【空】单选按钮：弹出如图12.3
所示【新制图】对话框。在【方向】区域内选择【横向】按钮，设置图纸为水平放置，选
择【纵向】按钮，则表明图纸为竖直放置。单击【大小】区域内的【标准大小】下拉列表
框，在弹出的下拉列表中选择图纸的大小。
·294· Pro/ENGINEER Wildfire 2.0 实用教程
·294·
如果需要自己定义图纸的尺寸，则在【方向】区域内选择【可变】按钮，此时的【大
小】区域中的尺寸编辑框被激活，如图12.4 所示。在尺寸编辑框中输入工程图纸的尺寸，
尺寸的单位有【英寸】和【毫米】。用户可通过选择相应的单选项，确定尺寸单位。
使用空模板，系统只生成带幅面的图纸，二维工程图的投影方式由用户确定。
图12.3 【新制图】对话框图 12.4 被激活的【大小】区域
12.1.2 图纸模板的生成
在创建工程图时，使用统一的模板可以减少图纸空间的设定、标题栏的绘制等重复的
劳动，大大提高绘图效率。使用Pro/ENGINEER生成工程图时，由于Pro/ENGINEER提供
的图纸模板为美国或欧洲的制图标准，不一定符合我国的国家标准，而我国各工业部门又
还有部标，所以在绘制工程图时根据绘图的需要，建立需要的图纸模板是很必要的。
在 Pro/ENGINEER 中建立图纸模板是很容易的，下面介绍创建一个A3 幅面图纸模板
的具体步骤如下：
步骤 1：在【新建】对话框中的【类型】区域内选择【格式】单选按钮，在【名称】
编辑框中输入文件名称，如“GB_A3”，单击【确定】按钮，打开【新格式】对话框，如
图12.5 所示。
步骤 2：设置图纸空间属性。在【新格式】对话框的【指定模板】区域中选择【空】
单选按钮，在【方向】区域内选择【横向】按钮，设置图纸为水平放置，单击【大小】区
域内的【标准大小】下拉列表框，在弹出的下拉列表中选择“A3”选项，单击【确定】按
钮，进入图纸模板设计模式。此时图纸模式下只有图纸的边界线(420mm×297mm)，在此
基础上可以绘制工程图的边框。
步骤 3：选择【草绘】→【线】→【线】命令绘制工程图的边框。我国的标准工程图
A3 边框线为左端装订需要，边框线距离图纸边线25mm，其余3 边均距离图纸边线5mm，
即形成一个390×287 的矩形绘图框。
步骤 4：选择【表】→【插入】→【表】命令绘制标题栏。在矩形绘图框右下角绘制
一个标准的标题栏，用户根据需要加入标题栏详细内容。完成后的图纸模板如图12.6 所示。
第12章 建立工程图 ·295·
·295·
图12.5 【新格式】对话框图 12.6 完成的图纸模板
步骤 5：选择【文件】→【保存】命令保存生成的图纸模板。以后绘制工程图时就可
直接调用此图纸模板。
提示：以后在工程图模式下调用此模板时，模板的各线条不能在工程图模式下修改，而只
能回到图纸模板【格式】下才能修改模板。不过由于是单一数据库，相应的工程图
也会由于模板的修改而自动更改。
12.1.3 基本视图类型
Pro/ENGINEER工程视图有很多类型，常用的有以下几种视图类型。
(1) 投影：投影视图，视图是相对于已经存在的视图，沿水平或垂直方向的正交投影。
投影视图放置在投影通道中，位于父视图上方、下方或位于其右边或左边。投影视图，有
按第一角投影和第三角投影两种。
(2) 辅助：辅助视图，视图是投影视图中的一种类型，是向某一斜面、基准面或沿轴
线方向创建的投影。父视图中所选的平面，必须垂直于屏幕平面。
(3) 一般：一般视图，视图的方向可以由用户随意确定并与其他视图无关，在机械制
图中常用的轴测图就是一种一般视图。
(4) 详细：局部放大视图，为了清楚地表达零件的局部结构同时又不需要用整个视图
表达零件时，常用局部视图来表示。
(5) 旋转：旋转视图，一个平面或者剖面绕着它的“Cutting plane line”旋转90°并与
它偏离一定的距离的视图。
另外，投影视图、辅助视图及一般视图的可见性又有下列4种类型。
(1) 全视图(Full View)：显示整个视图。
(2) 半视图(Half View)：只显示某个基准面的一边。
(3) 破断视图(Broken View)：把一个大零件的中间相同的部分去掉，再把剩下的部分
靠近放在一起，如表达一根很长的轴。
(4) 局部视图(Partial View)：只显示在一个视图中用封闭曲线围起来的部分。
以上各种视图均可制作为剖面或非剖面视图。
Pro/ENGINEER Wildfire 2.0 实用教程 ·296·
·296·
12.2 视图的建立
在机械工程图中，三视图是最重要的视图，它反映了零件的大部分信息。在三视图中，
主视图可以使用Pro/ENGINEER的一般视图来建立，俯视图和左视图可以使用投影视图来
建立。
12.2.1 一般视图
一般视图通常为放置到页面上的第一个视图，它不依赖于其他视图而存在，它是最易
于变动的视图，因此可根据任何设置对其进行缩放或旋转操作。主视图是建立其他视图的
基础，在建立工程视图时，主视图往往是建立的第一个视图。下面介绍使用一般视图建立
主视图的过程。
步骤 1：打开Pro/ENGINEER系统，进入工程图模式。选择要建立工程图的零件。
步骤 2：选择下拉菜单【插入】→【绘图视图】→【一般…】”命令，在绘图区单击
一点确定一般视图的中心点，一般视图以默认方向出现，并打开如图12.7 所示的【绘图视
图】对话框。
在【绘图视图】对话框的【类别】选项组中，有【视图类型】、【可见区域】、【比
例】、【剖面】、【视图状态】、【视图显示】、【原点】、【对齐】8 种类型。
_ 【视图类型】：设置视图类型、视图名及有关视图属性等。常见的视图类型有【一
般】视图、【投影】视图、【详细】视图、【辅助】视图、【旋转】视图等。
_ 【可见区域】：设置视图的可见性，有【全视图】、【半视图】、【局部视图】、
【破断视图】4 种。
_ 【比例】：指定视图的比例或创建透视视图。有【页面的缺省比例】、【定制比例】
和【透视图】3 种。
_ 【页面的缺省比例】：位于工程图框下面的注释中，在创建某个视图时，系统自
动对所创建的视图施加这个比例，即按该比例缩放视图。用户可在配置文件
“config.pro”中的选项“default_draw_scale”，设置默认的工程图页面比例的值，
也可修改给比例值。
_ 【定制比例】：单独设置某个视图的比例，位于某个工程图的下面的注释中。它
独立于全局，修改工程图的【页面的缺省比例】值时，带有单独视图比例的视图
不变化。Pro/ENGINEER 工程图中的详细视图，也有自己独立的视图比例。
_ 【透视图】：创建透视视图。
_ 【剖面】：指定视图中是否有剖切面。有【无剖面】、【2D截面】、【3D 截面】
和【单个零件曲面】4种。但指定【2D 截面】时，【模型边可见性】有【全部】、
【区域】两种。
_ 【全部】：除剖面的实体部分外，背景的边线也显示出来。
_ 【区域】：只画出剖面实体部分，背景的边线不显示出来。
_ 【视图状态】：设置视图分解状态，主要针对装配图而言。
_ 【视图显示】：设置视图显示和边显示，具体见12.3.5 节。
第12章 建立工程图 ·297·
·297·
_ 【原点】：设置视图原点的位置。
_ 【对齐】：设置视图是否与其他视图对齐。撤消对齐后，投影视图可沿任意方向
移动。
图 12.7 【绘图视图】对话框
步骤 3：选择【视图类型】选项，打开【视图类型】面板，可以在【视图名】文本框
中重命名视图的名称，通过【视图方向】区域内重新定义视图方向，也可以直接选择【模
型视图名】列表中模型已保存的视图方向直接定义视图方向。
步骤 4：在【类别】选项组中，选择【比例】选项，在【比例和透视图选项】选项组
中选择【定制比例】选项，如图12.8 所示，可以修改视图的比例。单击【确定】按钮，即
可完成视图的创建。图12.10 生成的视图即为图12.9 所示支架零件的主视图。当主视图被
定位以后，其他视图才能根据主视图的定位而确定。
图12.8 【绘图视图】对话框中【比例】选项
Pro/ENGINEER Wildfire 2.0 实用教程 ·298·
·298·
图 12.9 支架零件三维视图图 12.10 支架零件主视图的创建
12.2.2 投影视图
投影视图是另一个视图沿水平或垂直方向的正交投影。投影视图位于父视图上方、下
方或位于其右边或左边。左视图、右视图、仰视图和俯视图一般采用投影视图创建。投影
视图的创建过程如下。
步骤1：选择下拉菜单【插入】→【绘图视图】→【投影…】命令或选择主视图，待
其周围的方框变为红色，用鼠标右键单击背景稍作停顿，在弹出的快捷菜单中选择【插入
投影视图…】命令，移动光标到主视图下方，单击鼠标左键，确定俯视图的中心，即可完
成了俯视图的生成。
步骤 2：选择下拉菜单【插入】→【绘图视图】→【投影…】命令或选择主视图，待
其周围的方框变为红色，用鼠标右键单击背景稍作停顿，在弹出的快捷菜单中选择【插入
投影视图…】命令，移动光标到主视图右方，单击鼠标左键，确定左视图的中心。
若要生成带剖面的投影视图，则继续完成以下步骤。
步骤 3：在左视图上单击鼠标右键，在弹出的快捷菜单中选择【属性】命令，打开【绘
图视图】对话框。
步骤 4：在【类别】选项组中，选择【剖面】选项，打开如图12.11所示的【剖面选项】
面板。在面板中选择【2D 截面】选项，单击按钮，弹出【剖截面创建】菜单管理器，
如图12.12所示。在【剖截面创建】菜单中选择【平面】→【单一】→【完成】命令。
图 12.11 【绘图视图】对话框中【剖面】选项图 12.12 【剖截面创建】菜单
第12章 建立工程图 ·299·
·299·
步骤 5：系统提示：“输入截面名[退出]:”，输入截面名“A”。
步骤 6：在主视图上选择基准平面“RIGHT”，在【绘图视图】对话框中单击【确定】
按钮，完成左视图的创建，如图12.13所示。
图12.13 投影视图的生成
说明：Pro/ENGINEER 在缺省情况下使用的是第3 角的投影方式，俯视图放在主视图的上
方，左视图放在主视图的左边。而我们的国家标准使用的是第1 角投影方式：俯视
图放在主视图的下方，左视图放在主视图的右边。为了使Pro/ENGINEER生成的视
图符合我们国家的标准，一个简单的方法是：在缺省情况下生成投影视图，然后将
俯视图从上方移到下方，将左视图从左边移到右边，这样就符合国标了(视图的移动
将在后面介绍)。另一个方法是修改系统配置，使其符合第1 角的投影方式(可参考
附录工程图环境设置)。
12.2.3 辅助视图
辅助视图是一种投影视图，以垂直角度向选定曲面或轴进行投影。选定曲面的方向确
定投影通道。父视图中的参照必须垂直于屏幕平面。
步骤 1：选择下拉菜单【插入】→【绘图视图】→【辅助…】命令。
步骤 2：在父视图中拾取基准平面，拖动黄色方框移动到要放置视图的位置，单击鼠
标左键结束。
例如，在DTM2 处拾取要投影的平面，确定新视图的中心点位置，得到如图12.14 所
示的辅助视图。
图12.14 辅助视图
12.2.4 局部放大视图
为了显示模型某一部分的详细信息，在图纸空间中所创建的视图称为局部放大视图。
Pro/ENGINEER Wildfire 2.0 实用教程 ·300·
·300·
要创建局部放大视图，可以绘制一个样条边界，使其围绕要详细显示的现有视图部分。系
统将在用户指定的确定点创建局部放大视图，并且将名称和比例值显示在该视图的下方，
同时使用圆圈出原父视图对应部分，并连接一个用来标志局部放大视图的注释。
局部放大视图的显示随着创建局部视图的视图而改变。例如，如果父视图显示详图视
图区域中的隐藏线，则局部视图也同样显示那些隐藏线。同样，如果从父视图中隐藏特征，
则系统也将从局部放大视图中将其删除。由于这种从属关系，因此只有修改父视图，才能
修改局部放大视图中剖面线、隐藏线之类的显示特性。不过也可以使局部视图独立于其父
视图。
局部放大视图的创建步骤如下。
步骤 1：选择下拉菜单【插入】→【绘图视图】→【详细…】命令。
步骤 2：系统提示“在一现有视图上选取要查看细节的中心点”，在投影视图的边线
上选择一点，这时在拾取的点附近出现一个红色的交叉线。
注意：在别的地方选择的点，系统可能不认可
步骤 3：在系统提示“草绘样条，不相交其他样条，来定义一轮廓线。”后，使用光
标草绘一条围绕该区域的样条，完成后单击鼠标中键。样条显示为一个圆和一个局部视图
名称的注释。
步骤 4：单击鼠标左键，确定局部放大视图的中心放置视图。
如图 12.15所示，使用样条曲线作为边界绘制的局部放大视图实例。
SEE DETAIL A
DETAIL A
SCALE 0.036
图12.15 局部放大视图
12.3 视图的编辑
在完成视图的创建后，常常需要将生成的视图进行编辑修改，以提高工程图整体的美
观性、正确性、标准性及可读性。视图的编辑包括移动视图、修改视图、删除视图、隐藏
和恢复视图、设置视图的显示模式等。
12.3.1 移动视图
在生成视图时，如果放置的位置不合理，可以通过移动视图，达到各视图在工程图面
中的合理放置，使图面美观大方。移动视图操作过程如下。
步骤 1：选择视图，用鼠标右键单击，稍作停顿，在弹出的快捷菜单中取消选择【锁
定视图移动】命令。
步骤 2：将光标移动到视图中间，单击鼠标左键移动视图到合适的位置。
提示：当视图没有被锁定时，可通过选择【编辑】→【移动特殊…】命令来编辑视图的X-Y
第12章 建立工程图 ·301·
·301·
位置值，从而精确移动视图。
注意：可以将一般视图和局部视图移动到任意位置；以某一视图为基础所建立的投影视图
或辅助视图，仅能沿着投影方向移动；如果移动用来建立投影或辅助视图的父视图，
所有与其相关的视图将一起被移动。如果无意中移动了视图，在移动过程中可按Esc
键使视图快速恢复到原始位置。如果视图位置已经调整好，可启动【锁定视图移动】
功能，禁止视图的移动。
12.3.2 视图修改
双击某视图或选择视图，用鼠标右键单击，稍作停顿，在弹出的快捷菜单中选择【属
性】命令，弹出【绘图视图】对话框，可重新对视图类型、视图名称、视图比例、视图状
态、剖截面、视图状态、视图显示、原点等进行修改。
12.3.3 拭除与恢复视图
在工程图模式中，【拭除视图】与【恢复视图】命令同零件模式下【隐含】功能相似。
“拭除”其实是将视图隐藏起来，而“恢复”是让隐藏的视图正常显示。当绘制的工程图
非常复杂，而图面中已经有很多视图时，图面显得很凌乱，而且当再生视图或者重绘工程
图时计算机会耗费很长时间。为了使视图在绘制时清楚整洁，加快复杂绘图的视图再生和
缩短重画时间，使用【拭除视图】与【恢复视图】命令是一个很有效的手段。从工程图图
面中拭除一个视图，不会影响其他视图、注释或截面箭头。
拭除视图步骤如下。
步骤 1：选择下拉菜单【视图】→【视图显示】→【绘图视图可见性】→【拭除视图】
命令。
步骤 2：选取要拭除的视图。
恢复视图步骤如下。
步骤 1：选择下拉菜单【视图】→【视图显示】→【绘图视图可见性】→【恢复视图】
命令。
步骤 2：从【视图名】菜单中选取视图名称。如果要把改变应用到所有视图，可选择
【选取全部】选项。要取消选择全部视图，则选择【取消选取全部】选项，如图12.16所示。
步骤 3：单击【完成选取】选项，则恢复显示原视图。
图12.16 【视图】菜单
Pro/ENGINEER Wildfire 2.0 实用教程 ·302·
·302·
注意：① 如果注释或符号像其他视图一样连接到拭除的视图，那么系统也将拭除连接到视
图上的导引。恢复视图时，该导引重新出现。
② 如果拭除包含局部区域截面的局部放大视图的父视图，则系统将局部放大视图中
的局部截面转换为完整截面。
③ 当恢复从当前页面拭除的视图时，该视图名称会出现在选取菜单中，而视图轮廓
出现在页面中。
④ 当恢复从另一个页面拭除的视图时，该视图名会出现在选取菜单中，但不显示其
轮廓线。此时仍可将视图恢复到不同页面。
⑤ 拭除的视图轮廓和名称不会出现。
12.3.4 删除视图
当生成的视图多余时，可以使用【删除】命令将其删除，具体步骤如下。
步骤 1：选取要删除的视图
步骤 2：选择下拉菜单【编辑】→【删除】命令或单击鼠标右键，系统弹出快捷菜单，
选择【删除】命令，此视图即被删除。
注意：当一个视图有子视图时，则系统会弹出图12.17 所示的确认对话框，单击【是】按
钮，此视图连同其子视图一起被删除。
图12.17 【确认】对话框
12.3.5 显示模式
1. 改变显示模式
在 Pro/ENGINEER 中可以改变单个视图、边或组件成员的显示模式(隐藏线、线框、
消隐)。
视图显示工程图中的视图可以设置为隐藏线、线框、消隐等几种显示模式。设置视图
显示步骤如下。
步骤 1：选择要修改的视图，待其周围的方框变为红色，用鼠标右键单击背景稍作停
顿，在弹出的快捷菜单中选择【属性】命令，弹出【绘图视图】对话框。
步骤 2：在【类别】选项组中，选择【视图显示】选项，打开如图12.18 所示的【视图
显示选项】面板。
步骤 3：在【视图显示选项】面板中，从【显示线型】列表中选择下列选项之一。
_ 【线框】：将显示模式设置为线框，视图中的所有线条均显示实线。
_ 【隐藏线】：将显示模式设置为隐藏线，视图中的隐藏线显示为虚线。
_ 【无隐藏线】：将显示模式设置为消隐，视图中的隐藏线将不被显示。
第12章 建立工程图 ·303·
·303·
_ 【缺省】：将显示模式设置为与【工具】下拉菜单___________中【环境】对话框设置的【显示
线型】相同。
图12.18 【视图显示选项】面板
步骤 4：单击【确定】按钮，系统更新所选视图显示模式。
说明：设置特定视图的显示模式后，系统将保持这种设置，与【环境】对话框中的设置无
关，且不受视图显示、和按钮的控制。
2．边显示
在 Pro/ENGINEER中，可以设置视图中个别边线的显示方式。边线在视图中有隐藏线、
拭除直线、隐藏方式、消隐等几种显示方式，如图12.19所示。
(a) 三维视图 (b) 消隐模式 (c) 拭除直线模式
(d) 隐藏方式模式 (e) 隐藏线模式 (f) 线框模式
图 12.19 边显示模式
·304· Pro/ENGINEER Wildfire 2.0 实用教程
·304·
边显示设置步骤如下。
步骤 1：选择下拉菜单【视图】→【绘图显示】→【边显示…】命令，系统弹出如图
12.20所示的边显示菜单和选取对话框。
图12.20 【选取】对话框图 12.21 【边显示】菜单
步骤 2：选取要设置的边线，然后从图12.21所示【边显示】菜单中选择适当的选项，
设置系统边的显示，系统边的设置可以为。
_ 【拭除直线】：从视图显示中拭除可见的直线。
_ 【线框】：以线框形式显示所选边。
_ 【隐藏方式】：以隐藏线方式显示所选边。
_ 【隐藏线】：将隐藏边显示为隐藏线。
_ 【消隐】：从视图显示中删除隐藏边。
_ 【缺省】：使用当前环境设置来显示边。
关于边界线的显示，在隐藏其他切线时，可以选择某些要显示在绘图视图中的切线。
_ 【相切实体】：显示所选相切边，与环境对话框中的相切边的显示设置无关。相切
边是两个曲面相切处的交线。例如：倒圆角总是在与它相交的曲面之间生成相切边。
_ 【切线中心线】：以中心线型显示所选相切边，与环境对话框中的相切边的显示设
置无关。
_ 【切线虚线】：以虚线形式显示所选相切边，与环境对话框中的相切边的显示设置
无关。
_ 【切线灰色】：以灰色显示所选相切边。
_ 【切线缺省】：根据环境对话框中的设置显示相切边。
_ 【任意视图】：从所选视图中选择边界线。
_ 【选出视图】：选择一个视图，然后从其他任何视图中选择边，将其显示于该视
图中。
_ 【加亮修改】：使工程图中的模型以蓝色高亮显示。
步骤 3：选择【完成】命令。如有必要，单击重画命令图标，查看视图显示的变化。
说明：边显示菜单中的【隐藏线】和【消隐】命令优先于边界切线显示菜单的命令。如果
选择【隐藏线】和【消隐】命令，则所选相切边不出现。
第12章 建立工程图 ·305·
·305·
12.4 尺寸 标 注
在工程图上增加视图后，需要对其进行标注。本节首先介绍显示与拭除实体本身已有
的尺寸的方法，然后介绍尺寸的标注和修改的方法，最后介绍几何公差的标注方法。
12.4.1 尺寸的显示与拭除
在【视图】下拉菜单中，选择【显示及拭除…】命令，
可用于设置当前视图中零件尺寸等几何信息的显示与
擦除。
1. 显示尺寸
显示尺寸的步骤如下。
步骤 1：选择【视图】→【显示及拭除…】命令，打
开如图12.22 所示的【显示/拭除】对话框。
【显示/拭除】对话框中最上方的两个按钮的功能
如下：
_ 【显示】：显示尺寸与注释。
_ 【拭除】：擦除尺寸与注释。
步骤 2：在【显示/拭除】对话框的【类型】区域中设
置显示的类型。在这里单击按钮。各工具按钮的功能
如下。
：显示/拭除尺寸。
：显示/拭除参考尺寸。
：显示/拭除几何公差。
：显示/拭除注释。
：显示/拭除球形注释。
：显示/拭除基准轴。
：显示/拭除符号。
：显示/拭除表面粗糙度。
：显示/拭除基准标记。
：显示/拭除修饰特征。
：显示/拭除基准目标。
步骤 3：在【显示/拭除】对话框的【显示方式】区域中选择显示尺寸或注释的位置。
这里选择【视图】单选按钮，系统将打开【选取】提示框，提示用户选择需要标注的视图。
各单选按钮的含义如下。
_ 【特征】：显示选择的特征的尺寸与注释。
_ 【零件】：显示选择的零件的尺寸与注释。
_ 【视图】：显示选择的视图的尺寸与注释。
图12.22 【显示/拭除】对话框
Pro/ENGINEER Wildfire 2.0 实用教程 ·306·
·306·
_ 【特征和视图】：在选择的视图中显示选择的某特征的尺寸与注释。
_ 【零件和视图】：在选择的视图中显示选择的某零件的尺寸与注释。
_ 【显示全部】：显示工程图中的所有尺寸与注释。
步骤 4：在主窗口中单击主视图，系统将自动对主视图进行尺寸标注，如图12.23 所示。
图12.23 自动对主视图进行标注
步骤 5：单击鼠标中键，结束选择，然后单击【显示/拭除】对话框中的【关闭】按钮，
结束自动标注。
步骤 6：用鼠标单击标注文本，将其拖动到合适位置，生成如图12.24 所示的主视图。
图12.24 主视图
第12章 建立工程图 ·307·
·307·
2. 拭除尺寸
拭除尺寸的步骤如下：
步骤 1：选择【视图】→【显示/拭除…】命令，打开
如图12.20所示的【显示/拭除】对话框。
步骤 2：在【显示/拭除】对话框中单击【拭除】按钮，
【显示/拭除】对话框更新为图12.25 所示。
步骤 3：在【显示/拭除】对话框的【类型】区域中设
置擦除的类型。在这里单击按钮。
步骤 4：在【显示/拭除】对话框的【拭除方式】区域
中选择拭除尺寸或注释的位置。这里选择【视图】单选按
钮，系统将打开【选取】提示框，提示用户选择需要删除
尺寸标注的视图。
步骤 5：在主窗口中单击主视图，系统将自动删除刚
才所做的标注。
步骤6：单击【关闭】按钮，退出【显示/拭除】对话框。
12.4.2 尺寸的标注
Pro/ENGINEER 系统不但能够自动显示尺寸标注，而且允许用户手工为工程图添加尺
寸标注。尺寸标注的步骤如下。
步骤 1：选择【插入】→【尺寸】→【新参照…】命令或在图形工具栏中单击工
具按钮，打开如图12.26所示的【依附类型】菜单。【依附
类型】菜单中各命令的含义如下。
_ 【图元上】：选择直线或端点建立尺寸。
_ 【中点】：以线段的中点为尺寸标注端点。
_ 【中间】：以圆弧的中心为尺寸标端点。
_ 【求交】：以交点为尺寸标端点。
_ 【做线】：制作尺寸延长线。
步骤 2：在【依附类型】菜单中选择适当的命令，然后
在绘图区中选择相应的图素标注尺寸，标注的方法与草绘图中的标注方法类似。
步骤 3：单击鼠标中键，结束标注，系统将自动为选择的图素添加标注。
12.4.3 尺寸编辑
由系统自动显示的尺寸在工程图上有时显得杂乱无章，尺寸相互遮盖、尺寸间距过松
或过密___________、某个视图上的尺寸太多、出现重复尺寸，这些问题可通过尺寸的编辑操作加以解
决。尺寸的编辑操作包括尺寸的移动、删除(仅对手工标注的尺寸)、尺寸在视图间的切换、
修改尺寸的数值和属性等。
1．尺寸的删除
尺寸的删除步骤如下：
步骤 1：单击鼠标左键，选择要删除的尺寸，被选中的尺寸以红色显示，各端点均出
图12.25 【显示/拭除】对话框
图 12.26 【依附类型】菜单
Pro/ENGINEER Wildfire 2.0 实用教程 ·308·
·308·
现小正方形，如图12.27所示。
步骤 2：将鼠标移到选中的尺寸上并单击鼠标右键，打开如图12.28所示的快捷菜单，
选择【删除】命令，完成尺寸的删除。
图 12.27 选择尺寸图 12.28 快捷菜单
说明：用户也可单击工具栏中的按钮，完成尺寸的删除。
2．尺寸的移动
尺寸的移动步骤如下。
步骤 1：单击鼠标左键，选择要移动的尺寸，被选中的尺寸以红色显示，各端点均出
现小正方形，如图12.24所示。
步骤 2：将鼠标移到选中的尺寸上，光标变成十字移动光标。
步骤 3：按下鼠标左键并移动鼠标，在新的位置松开鼠标左键，完成尺寸的移动。
3．尺寸在视图间切换
在 Pro/ENGINEER中，可以把标注尺寸从一个视图移到另一个视图，具体步骤如下。
步骤 1：单击鼠标左键，选择要移动的尺寸，被选中的尺寸以红色显示，各端点均出
现小正方形，如图12.29a所示。
步骤 2：执行【编辑】→【将项目移动到视图…】命令或将鼠标移到选中的尺寸上并
单击鼠标右键，打开如图12.28 所示的快捷菜单，选择【将项目移动到视图】命令，选择
目标视图，即可将已经生成的视图由一个视图移到另一个视图中，如图12.29b 所示。
103.00
65.00
103.00
65.00
(a) (b)
图 12.29 在视图间切换尺寸
第12章 建立工程图 ·309·
·309·
4．尺寸的修改
在 Pro/ENGINEER中，可对尺寸的数值和属性(包括尺寸公差、尺寸文本字高和尺寸文
本字型)进行修改，具体操作如下。
步骤 1：单击鼠标左键，选择要删除个尺寸，被选中的尺寸以红色显示，各端点均出
现小正方形，如图12.27所示。
步骤 2：将鼠标移到选中的尺寸上并单击鼠标右键，打开如图12.28所示的快捷菜单，
选择【属性】命令，系统弹出如图12.30 所示的【尺寸属性】对话框。该对话框有3 个
选项卡，分别是【属性】、【尺寸文本】、【文本样式】。【属性】选项卡各区域的功能
如下。
_ 【值和公差】：该区域可单独设置所选尺寸的公差，设置项目包括公差显示模式、
尺寸的公称值和尺寸的上下公差值。
说明：在默认状态下尺寸不显示公差，【公差模式】一栏为灰色状态。只有在绘图选项中
设置“tol_display”参数的值为“yes”，才可以使用【公差模式】调整公差的显示。
_ 【格式】：该区域可选择尺寸的显示格式，即尺寸是以小数形式显示还是分数形式
显示，保留几位小数位数，角度单位是度还是弧度。
_ 【显示】：在该区域，用户可以将工程图中零件的外形轮廓等基础尺寸按【基础】
形式显示，将重要的、需检验的尺寸按【检查】形式显示。另外，在该区域中，还
可以设置箭头的反向。
_ 【尺寸界线显示】：该区域可以设置尺寸界线的显示与否。
在对话框下部的区域中，可单击相应的按钮来移动尺寸及其文本或修改尺寸的附件。
图12.30 【尺寸属性】对话框
_ 【尺寸文本】选项卡可在【前缀】文本栏内输入尺寸的前缀，当然也可以在【后缀】
文本栏内输入尺寸的后缀，如图12.31所示。
Pro/ENGINEER Wildfire 2.0 实用教程 ·310·
·310·
图12.31 【尺寸属性】对话框中的【尺寸文本】选项卡
_ 【文本样式】选项卡内容如图12.32 所示，各区域的功能如下。
图12.32 【尺寸属性】对话框中的【文本样式】选项卡
_ 【复制自】：可选择现有的文本作为尺寸文本式样。
_ 【字符】：可选择尺寸文本的字体，取消默认，可修改文本的字高等。
_ 【注释/尺寸】：可设置文本的水平和竖直两个方向的对齐特性和文本的行间距及颜
色等，单击【预览】按钮可立即查看显示效果。
步骤 3：修改完尺寸属性后，选择【确定】按钮，结束尺寸的修改。
5．尺寸整理
对于杂乱无章的尺寸，Pro/ENGINEER 系统提供了一个强有力的整理工具，这就是【整
第12章 建立工程图 ·311·
·311·
理尺寸】，通过该工具，系统可以在尺寸界线之间居中尺寸(包括带有螺纹、直径、符号和
公差等的整个文本)；在尺寸界线间或尺寸界线与草绘图元交截处创建断点；向模型边、视
图边、轴或捕捉线的一侧放置所有尺寸；反向箭头；将尺寸的间距调到一致。具体操作步
骤如下。
步骤 1：选择【编辑】→【整理】→【尺寸…】命令。
步骤 2：系统提示“选取图元进行尺寸标注或尺寸移动;中键完成。”，选取要清除的
视图或独立尺寸，然后单击选取菜单中的【确定】按钮。
步骤 3：系统激活【整理尺寸】对话框，如图12.33 所示。在【整理尺寸】对话框中有
【放置】、【修饰】两个选项卡，设置清理内容。
【放置】选项卡中各功能如下。
_ 【分隔尺寸】
_ 【偏移】：设置视图轮廓线(或所选基准)与视图中最靠近它们的某个尺寸间的距离。
_ 【增量】：设置两相邻尺寸的间距。
_ 【偏移参照】：一般以【视图轮廓】为偏移参照，也可以选择【基线】，以某个基
准线为参照。
_ 【创建捕捉线】：选择该项，工程图中便显示捕捉线。捕捉线是表示水平或垂直尺
寸位置的一组虚线。
_ 【破断尺寸界线】：选择该项，则在尺寸界线与其他图元交截位置破断该尺寸界线。
【修饰】选项卡内容如图12.34 所示，其中各功能如下。
_ 【反向箭头】：选中，则箭头反向。
_ 【居中文本】：选中，每个尺寸的文本自动居中。
_ 【水平】：如果尺寸的文本太长，在尺寸界线间放不下时，将尺寸文本放置到尺寸
界线外的水平位置。
_ 【垂直】：如果尺寸的文本太长，在尺寸界线间放不下时，将尺寸文本放置到尺寸
界线外的竖直位置。
图12.33 【整理尺寸】对话框图 12.34 【整理尺寸】对话框中的【修饰】选项卡
Pro/ENGINEER Wildfire 2.0 实用教程 ·312·
·312·
步骤 4：设置完后，单击【应用】按钮，即可看到效果，单击【关闭】按钮，关闭【整
理尺寸】对话框。
12.5 创建注释文本
文本注释可以和尺寸组合在一起，用引线(或不用引线连接到模型的一条边或几条边
上，或“自由”定位。创建第一个注释后，系统使用先前指定的属性要求
