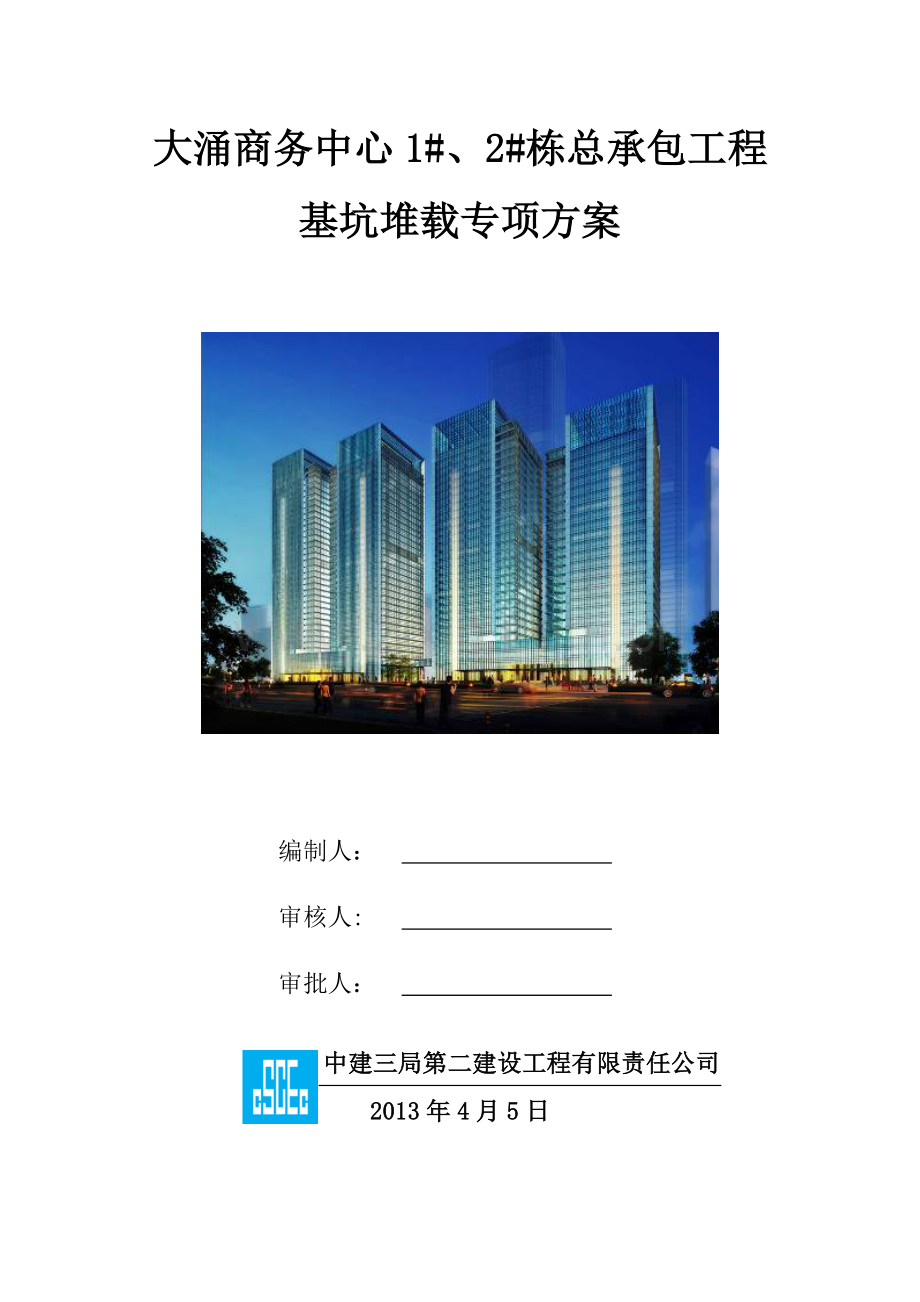

基坑堆载专项施工方案.docx

大涌商务中心1#、2#栋总承包工程
基坑堆载专项方案

编制人：
审核人:
审批人：

中建三局第二建设工程有限责任公司
2013年4月5日

目 录

第一章 编制依据 1
第二章 工程概况 1
第三章 材料堆放高度 1
第四章 计算书 1
4.1 钢管堆放高度计算 1
4.2模板堆放高度计算 2
4.3木方堆放高度计算 2
4.4砂堆放高度计算 2
4.5砖砌体堆放高度计算 2
4.6钢筋半成品堆放高度计算 3

大涌商务中心1#、2#栋总承包工程 基坑堆载专项施工方案
第一章 编制依据
1、施工现场平面布置图及地下室分区图
2、五金手册
3、大涌商务中心1#、2#栋施工图纸
4、设计院给出的基坑堆载限值
第二章 工程概况
本工程主体结构塔楼为框筒结构，地下室部分为框架结构，抗震设防烈度为7度。根据地下室结构施工阶段总平面布置图，2#栋南面采用钢管搭设平台,平台主要用于临时堆放模板、木方、钢管、砂、砖砌体等周转材料。考虑到平台底部为支护桩体系，基坑设计限载为10kpa(基坑边5m范围内)，内撑顶堆载（5kpa）折合每平方米堆重不能超过1吨及500公斤（内撑部位），为了防止堆载过大对支护桩的变形，特编制本方案。
第三章 材料堆放高度
根据总平面布置，基坑回填前主要为土建施工和安装的预留预埋，因此材料控制的堆放高度主要涉及钢筋半成品（原材堆放原则上不允许堆放在5m区域）、模板、木方、砂、砖、钢管及相关管材，其中集中堆放的材料主要为钢筋、模板、木方、砂、砖及钢管。
根据计算得出材料堆放高度如下表所示，计算过程见第四章。
材料允许堆放高度
序号
材料名称
基坑顶位置
材料堆放高度
内支撑位置
材料堆放高度
1
钢管
h≤1.1m（0.6m）
h≤0.6m（0.3m）
2
模板
h≤1.6m
h≤0.8m
3
木方
h≤2m
h≤1m
4
砂
h≤0.94m
不堆放
5
灰砂砖
h≤1.3m
h≤0.6m
6
蒸压加砌块
h≤2m
h≤1m
7
钢筋半成品
155根（C32）/1m
78根（C32）/1m
8
钢筋原材（按捆）
一层
不堆放
第四章 计算书
4.1 钢管堆放高度计算
根据五金手册，48*3.5规格的钢管为р=3.84kg/m
1m宽度范围内一排放的根数为n=1000/48=21
按钢管1m长度算,1m2钢管重量为m=n*р=21*3.84=80.64kg
(1) 按每排堆放根数相同计算钢管堆放排数为c=1000/m=12排
高度为h1=c*0.048=0.576m
1 m2可以堆放的钢管根数为n1=n*c=252
(2) 按照钢管从底部到顶部是递减堆放计算,
根数为n2=n*(n+1)/2=231<n1=252,
因此高度为h2=21*0.048=1.1m,
根据(1)、（2）的数据综合考虑，钢管荷载堆放高度h≤1.1m。
4.2模板堆放高度计算
新九层胶合板木模板，尺寸为1830*915*18mm；
单块重量16-18kg，折合9.6-10.8kg/m2。
取较大值10.8计算，
允许堆载高度h=1000/10.8*0.018=1.67（m）,
因此木模板堆放高度h≤1.6m（89块）。
4.3木方堆放高度计算
木方采用50*100*4000规格计算,
宽度为1m范围内一排放的根数为n=1000/100=10,
密度按0.45X103kg/m3计算,则一根木方重量m=450*0.05*0.1*4=9kg,
1m范围内一排的重量m1=n*m=10*9=90kg,
1m范围内一排木方面积为s=1*4=4m2
按每排堆放根数相同计算木方堆放排数为c=4000/m1=44排
高度h=c*0.05=2.2m, 因此木方堆放高度h≤2m。
4.4砂堆放高度计算
根据五金手册,砂子堆放密度为1300~1600kg/m3, 取大值1.6t计算,高度h=1/1.6=0.625m,考虑到砂子的流动性,可以适当增加其堆放高度,系数取1.5,因此木模板堆放高度h≤0.625*1.5=0.94m。
4.5砖砌体堆放高度计算
（1）灰砂砖
灰砂砖尺寸取240*115*53计算，
一块灰砂砖体积为v=0.24*0.115*0.053=1.46*10-3m3
根据五金手册,灰砂砖密度为1500kg/m3,
因此一块灰砂砖重量为m=1500*1.46*10-3=2.19kg
自然堆放下1m3灰砂砖块数为n=1/1.46*10-3*0.5=342
（0.5为堆放时松散系数，即平均1m宽度内只堆放2排砖<240宽>）
1m3重量为m1=m*n=0.75t
高度h=1/0.75=1.33m.
因此灰砂砖堆放高度h≤1.3m。
（2）蒸压加砌块
蒸压加砌块尺寸取200*200*600计算,
一块蒸压加砌块体积为v=0.2*0.2*0.6=0.024m3
根据五金手册,砖密度为700kg/m3,
因此一块灰砂砖重量为m=700*0.024=16.8kg
1m3灰砂砖块数为n=1/0.024*0.6=25
（0.6为堆放时松散系数，即平均1m宽度内只堆放1排砖<600宽>）
1m3重量为m1=m*n=0.42t
高度h=1/0.42=2.4m.
因此加气块砖堆放高度h≤2m。
4.6钢筋半成品堆放高度计算
1、钢筋原材按捆计算：
直径10-32的钢筋每捆重量在2.9~2.5吨（12m原材），每捆的直径约0.4m。
折合成面荷载：2.9/(12*0.4)=0.6（t/m2）
因此如果堆放原材，允许堆放一层。
2、钢筋半成品按根数计算
取直径32的钢筋计算：
每根每米重量：0.00617*32*32=6.3kg
1m宽度内堆放根数：1000*32=31
1m宽度内堆放重量：31*6.3=196kg
堆放层数：1000/196=5
即1m宽度堆放钢筋数量为：31*5=155。
4
