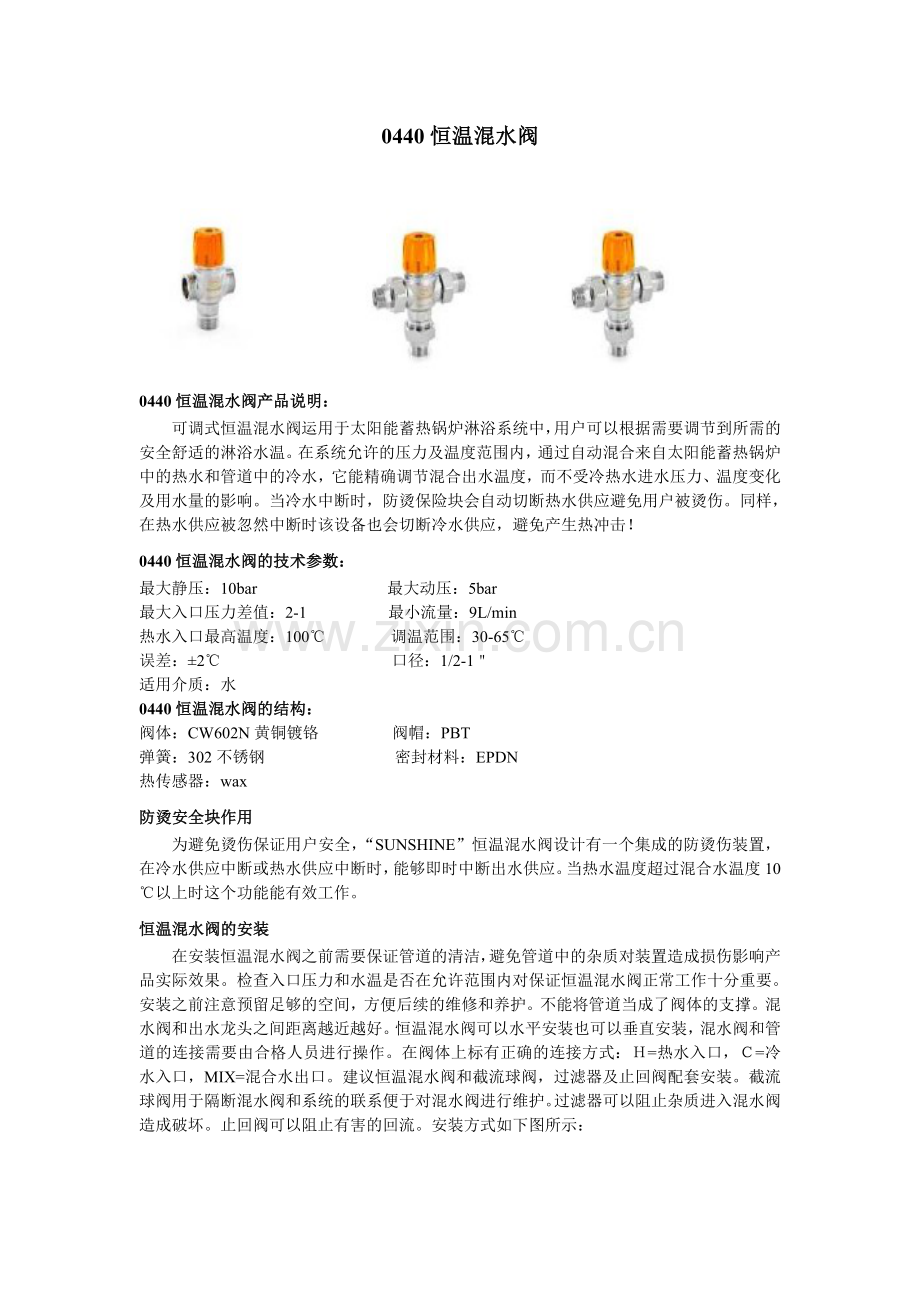

0440恒温混水阀

0440恒温混水阀产品说明：
可调式恒温混水阀运用于太阳能蓄热锅炉淋浴系统中，用户可以根据需要调节到所需的安全舒适的淋浴水温。在系统允许的压力及温度范围内，通过自动混合来自太阳能蓄热锅炉中的热水和管道中的冷水，它能精确调节混合出水温度，而不受冷热水进水压力、温度变化及用水量的影响。当冷水中断时，防烫保险块会自动切断热水供应避免用户被烫伤。同样，在热水供应被忽然中断时该设备也会切断冷水供应，避免产生热冲击！
0440恒温混水阀的技术参数：
最大静压：10bar 最大动压：5bar
最大入口压力差值：2-1 最小流量：9L/min
热水入口最高温度：100℃ 调温范围：30-65℃
误差：±2℃ 口径：1/2-1＂
适用介质：水
0440恒温混水阀的结构：
阀体：CW602N黄铜镀铬 阀帽：PBT
弹簧：302不锈钢 密封材料：EPDN
热传感器：wax
防烫安全块作用
为避免烫伤保证用户安全，“SUNSHINE”恒温混水阀设计有一个集成的防烫伤装置，在冷水供应中断或热水供应中断时，能够即时中断出水供应。当热水温度超过混合水温度10℃以上时这个功能能有效工作。
恒温混水阀的安装
在安装恒温混水阀之前需要保证管道的清洁，避免管道中的杂质对装置造成损伤影响产品实际效果。检查入口压力和水温是否在允许范围内对保证恒温混水阀正常工作十分重要。安装之前注意预留足够的空间，方便后续的维修和养护。不能将管道当成了阀体的支撑。混水阀和出水龙头之间距离越近越好。恒温混水阀可以水平安装也可以垂直安装，混水阀和管道的连接需要由合格人员进行操作。在阀体上标有正确的连接方式：Ｈ=热水入口，Ｃ=冷水入口，MIX=混合水出口。建议恒温混水阀和截流球阀，过滤器及止回阀配套安装。截流球阀用于隔断混水阀和系统的联系便于对混水阀进行维护。过滤器可以阻止杂质进入混水阀造成破坏。止回阀可以阻止有害的回流。安装方式如下图所示：

0440恒温混水阀的安装
恒温混水阀的使用
恒温混水阀安装完成以后需要由合格人员按照操作规则进行调试。在确定系统清洁干净没有异物残留以后，开始用数字式温度计调节校准出水温度。调节温度必须在规定的温度范围内避免对用户造成危害。需要经常注意由于多个用户同时使用产生的温度涨落。要保证打开混水阀前周围环境达到稳定。出水温度通过旋转橘黄色手柄进行调节。你可以通过调节并锁定手柄到相应的标示值获得期望的温度值。下表中列出手柄上标示值与相应温度之间的关系：

0440恒温混水阀五级调温范围
当调好设定值之后检查出水龙头出来的混合水是否与设定值一至并在最大和最小用水量时能在±2℃的偏差之间保持稳定。如果出水温度和设定值不一致，调节手柄对温度差值进行调节。当达到要求温度后，记录并保存下冷热水温度和混合水温度等数据方便对设备的后期维护和管理。
为检验防烫安全块的功能，关闭冷水端的截流阀并检查出水口迅速停流。重新打开截流阀并在短暂稳压之后检查混合水的温度是否恢复到设定值。
0440恒温混水阀产品范围：

0440恒温混水阀不同口径所对应的流量表
0441恒温分流阀

0441恒温分流阀产品说明：
0441恒温分流阀运用于太阳能蓄热锅炉淋浴系统中，用来根据进水温度决定水的流动路径，通常要和0440恒温混水阀配套使用，节能，环保。当水温高于分流阀临界温度（48℃）时，热水从太阳能储水器经过恒温分流阀直接流到用户端，当水温低于阀门临界温度时，热水经分流阀分流到锅炉中加热而后才流到用户端。
因为阀体内的热敏元件，恒温分流阀能快速对从太阳能储水器流出的水的温度做出反应改变分流路径。
0441恒温分流阀的技术参数：
最大静压：10bar 最大动压：5bar
最小流量：9L/min
热水入口最高温度：100℃ 分流临界温度：30-65℃
精度：±2℃
适用介质：水
0441恒温分流阀的结构：
阀体：CW602N黄铜镀铬 手轮：PBT
弹簧：302不锈钢 密封材料：EPDN
热传感器：wax
恒温分流阀的安装
在安装恒温分流阀之前需要保证管道的清洁，避免管道中的杂质对装置造成损伤影响产品实际效果。检查入口压力和水温是否在允许范围内对保证恒温混水阀正常工作十分重要。安装之前注意预留足够的空间，方便后续的维修和养护。不能将管道当成了阀体的支撑。恒温混水阀可以水平安装也可以垂直安装。分流阀和管道的连接需要由合格人员进行操作。在阀体上标有正确的连接方式：△=入水口，1=1号出水口（接锅炉），2=2号出水口（接可调式恒温混水阀）。建议恒温分流阀进口端安装截流球阀，过滤器。截流球阀用于隔断恒温分流阀和系统的联系便于对分流阀进行维护保养。过滤器可以阻止杂质进入混水阀造成破坏。恒温分流阀安装方式如下图1所示：

图1：0440恒温分流阀的安装
恒温分流阀的使用
恒温分流阀安装完成以后需要由合格人员按照操作规则进行调试。在确定系统清洁干净没有异物残留以后，开始测试出口连接是否正确，用数字式温度计测量入口处的水温并检查水流是否从正确的路径流出。
0441恒温混水阀产品范围：

0441恒温分水阀不同口径所对应的流量表
