屋面细部结构精讲.doc

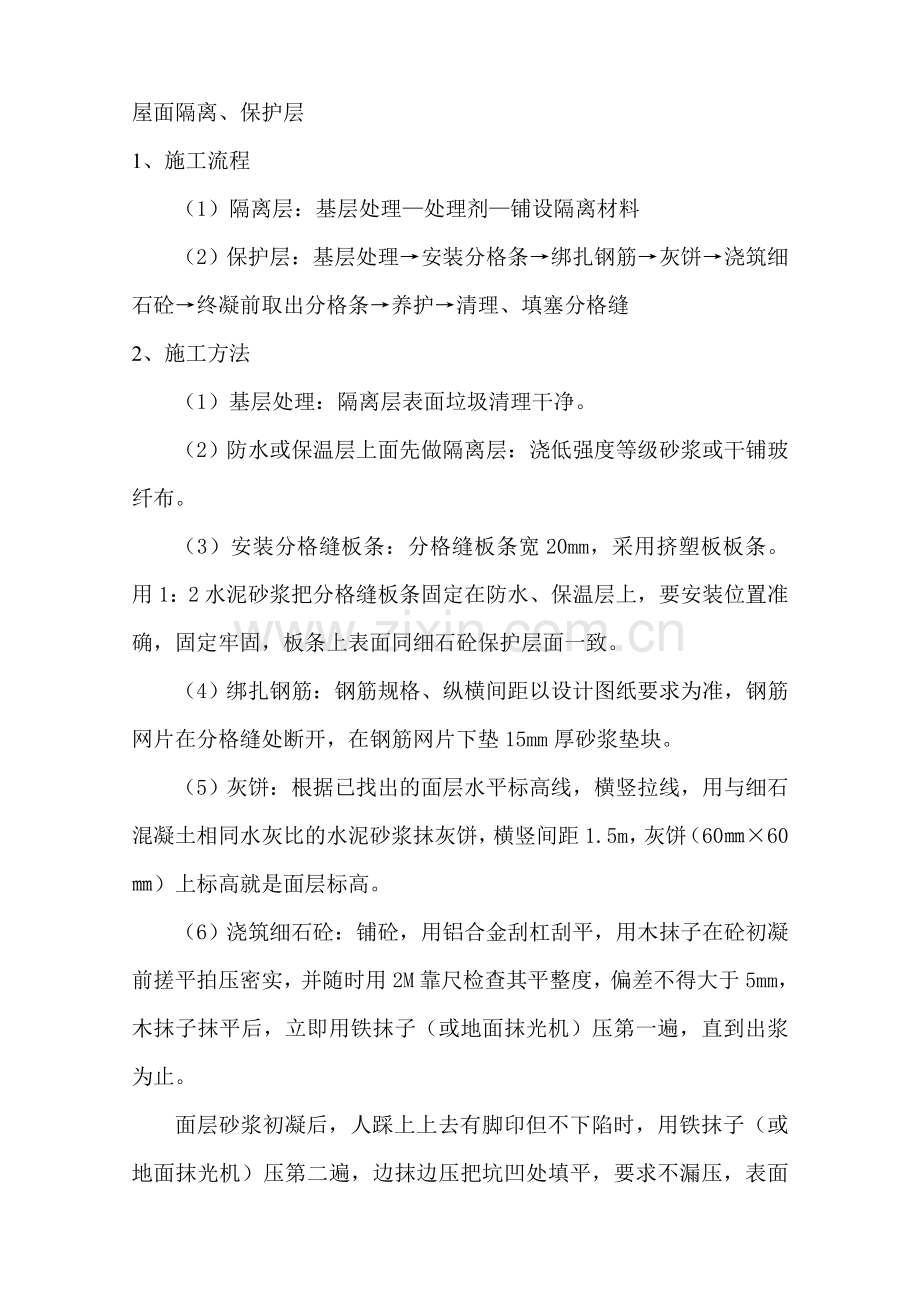

屋面隔离、保护层
1、施工流程
（1）隔离层：基层处理—处理剂—铺设隔离材料
（2）保护层：基层处理→安装分格条→绑扎钢筋→灰饼→浇筑细石砼→终凝前取出分格条→养护→清理、填塞分格缝
2、施工方法
（1）基层处理：隔离层表面垃圾清理干净。
（2）防水或保温层上面先做隔离层：浇低强度等级砂浆或干铺玻纤布。
（3）安装分格缝板条：分格缝板条宽20mm，采用挤塑板板条。用1：2水泥砂浆把分格缝板条固定在防水、保温层上，要安装位置准确，固定牢固，板条上表面同细石砼保护层面一致。
（4）绑扎钢筋：钢筋规格、纵横间距以设计图纸要求为准，钢筋网片在分格缝处断开，在钢筋网片下垫15mm厚砂浆垫块。
（5）灰饼：根据已找出的面层水平标高线，横竖拉线，用与细石混凝土相同水灰比的水泥砂浆抹灰饼，横竖间距1.5m，灰饼（60㎜×60㎜）上标高就是面层标高。
（6）浇筑细石砼：铺砼，用铝合金刮杠刮平，用木抹子在砼初凝前搓平拍压密实，并随时用2M靠尺检查其平整度，偏差不得大于5mm，木抹子抹平后，立即用铁抹子（或地面抹光机）压第一遍，直到出浆为止。

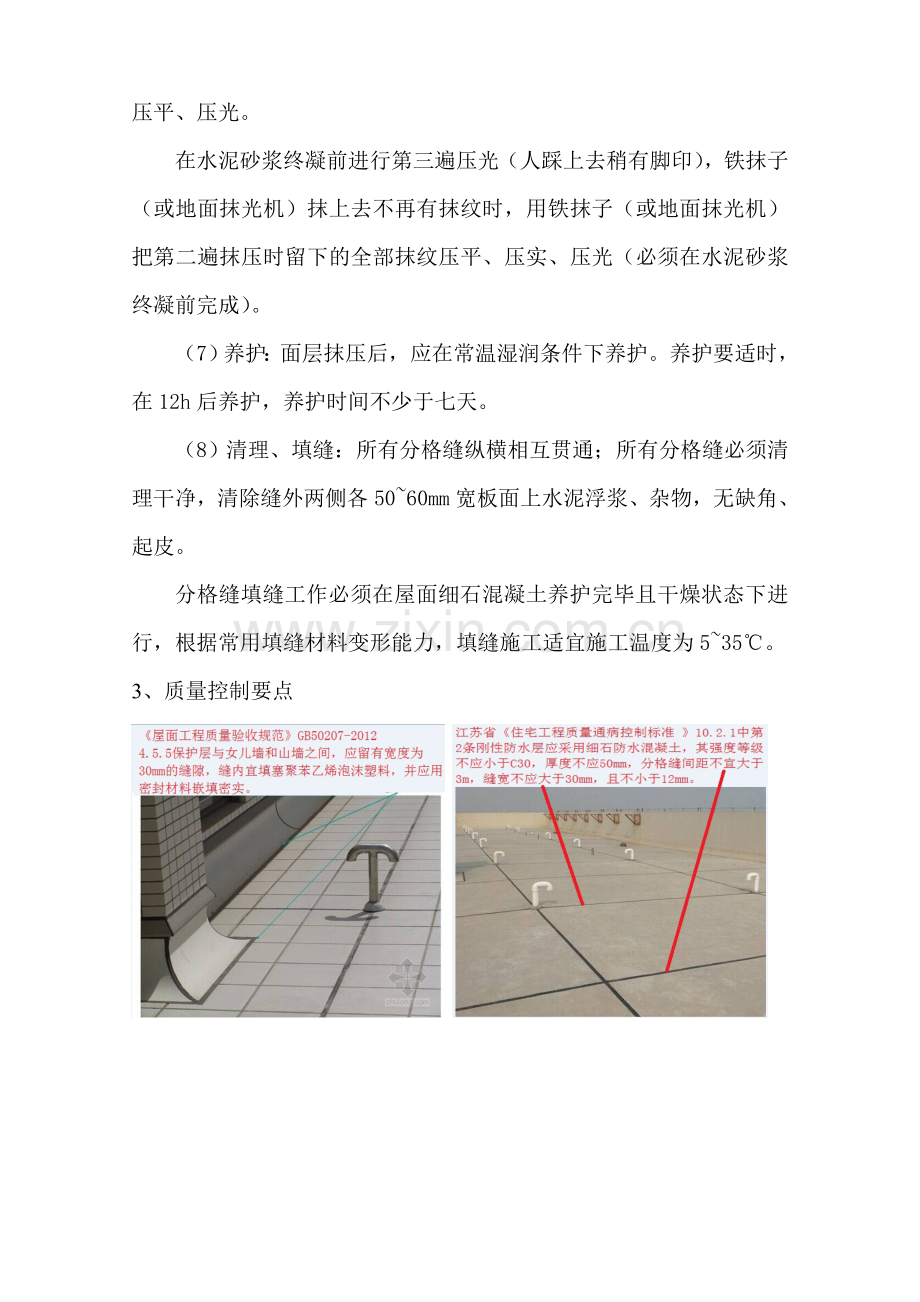

面层砂浆初凝后，人踩上上去有脚印但不下陷时，用铁抹子（或地面抹光机）压第二遍，边抹边压把坑凹处填平，要求不漏压，表面压平、压光。
在水泥砂浆终凝前进行第三遍压光（人踩上去稍有脚印），铁抹子（或地面抹光机）抹上去不再有抹纹时，用铁抹子（或地面抹光机）把第二遍抹压时留下的全部抹纹压平、压实、压光（必须在水泥砂浆终凝前完成）。
（7）养护：面层抹压后，应在常温湿润条件下养护。养护要适时，在12h后养护，养护时间不少于七天。
（8）清理、填缝：所有分格缝纵横相互贯通；所有分格缝必须清理干净，清除缝外两侧各50~60mm宽板面上水泥浮浆、杂物，无缺角、起皮。
分格缝填缝工作必须在屋面细石混凝土养护完毕且干燥状态下进行，根据常用填缝材料变形能力，填缝施工适宜施工温度为5~35℃。
3、质量控制要点

屋面细部工程
一、天沟、檐沟
1、施工流程
基层表面清理→涂刷基层处理剂→附加层→防水层→金属压条、涂密封材料→保温层→保护层
2、施工方法
（1）基层表面清理：检查基层质量是否符合要求，并加以清扫，出现缺陷应及时加以修补。
（2）喷涂基层处理剂：在已干燥的天沟、檐沟的基层上喷涂处理剂，以便卷材与基层粘结牢固。
（3）附加层：为增强抗裂能力，沟内附加层在天沟、檐沟与屋面交接处宜空铺，空铺的宽度应符合有关规定。
（4）防水层：防水层应由沟底翻上至沟外侧顶部。
（5）金属压条、涂密封材料：卷材收头应由金属压条钉压，并应用密封材料封严；涂膜收头应用防水涂料涂刷2~3遍或用密封材料封严。
（6）保温层：保温层在天沟、檐沟的上下两面应满铺或连续喷涂。
（7）保护层：细石混凝土或水泥砂浆做保护层。
3、质量控制要点

二、女儿墙、山墙
1、施工流程
基层清理→喷涂基层处理剂→附加层→防水层→防水收头→保温层→保护层
2、施工方法
（1）基层清理：清理基层的杂物、浮灰。
（2）处理剂：涂刷均匀，不得漏涂、透底。
（3）附加层：女儿墙泛水处防水层下应增设附加层，附加层在平面和里面的宽度均不应小于250mm。
（4）防水层：低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下；高女儿墙泛水处的防水层泛水高度不应小于250mm。
（5）防水收头：卷材收头应用金属压条钉压固定，并应用密封材料封严；涂膜收头应用防水涂料多遍涂刷。
（6）保温层：低女儿墙和山墙的保温层应铺至压顶下；高女儿墙和山墙内侧的保温层应铺至女儿墙和山墙的顶部。
墙体根部与保温层应应设置温度缝，缝宽宜为15~20mm，并应用密封材料封严。
（7）保护层：女儿墙泛水处的防水层表面，宜采用涂刷浅色涂料或浇筑细石混凝土保护。
3、质量控制要点

三、变形缝
1、施工流程
基层清理→涂刷基层处理剂→附加层→防水层→保温层→保护层→变形缝内填充→顶部封堵
2、施工方法
（1）基层清理：清理基层的杂物、浮灰。
（2）处理剂：涂刷均匀，不得漏涂、透底。
（3）附加层：变形缝泛水处的防水层下应增设附加层，附加层在平面和里面的宽度均不应小于250mm。
（4）防水层：防水层应铺贴或涂刷至泛水墙的顶部。
（5）保温层：保温材料应覆盖变形缝挡墙的两侧。
（6）保护层：宜材料水泥砂浆或浇筑细石混凝土保护。
（7）变形缝内填充：变形缝内应预填不燃保温材料或泡沫塑料，上部应填放衬垫材料，并应用卷材封盖。
（8）顶部封堵：变形缝顶部应加扣混凝土或金属盖板，金属盖板应铺钉牢固，接缝应顺流水方向，并应做好防锈处理。
3、质量控制要点

四、水落口
1、施工流程
管件处理→处理剂→附加层→嵌填密封材料→防水层→保护层→清理
2、施工方法
（1）管件处理：水落口可采用塑料或金属制品，水落口的金属配件均应作防锈处理。
（2）涂刷基层处理剂：在已干燥的水落口周围的基层上喷涂处理剂，以便卷材与基层粘结牢固。
（3）附加层：以水落口为中心，直径500mm范围内，应增铺防水附加层。
（4）防水层：铺贴水落口周围得卷材应采用满粘法。防水层贴入水落口杯内不应小于50mm。
（5）嵌填密封材料：对水落口杯与基层接触处预留20mm、深20mm的凹槽，并用密封材料封严。
（6）保护层：采用细石混凝土或水泥砂浆。
（7）清理：对已完工的水落口防水进行清理。
3、质量控制要点

五、出屋面管道
1、施工流程
基层清理→处理剂→附加层→防水层→防水收头→保温层→保护层
2、施工方法
（1）基层清理：清理管道上的水泥浆、浮灰等杂物。
（2）涂刷基层处理剂：在已干燥的出屋面管道周围的基层上喷涂处理剂，以便卷材与基层粘结牢固。涂刷均匀，不得漏涂、透底。
（3）附加层：管道泛水处的防水层下应增设附加层，附加层在平面和立面的宽度均不应小于250mm。
（4）防水层：管道泛水处的防水层泛水高度不应小于300mm。
（5）防水收头：卷材收头应用金属箍紧固和密封材料封严，涂膜收头应用防水涂料多遍涂刷。
（6）保温层：板状保温层应铺至管道根部，现喷保温层应连续喷涂至管道泛水高度处，收头应采用金属箍将现喷保温层箍紧。
（7）保护层：采用细石混凝土或水泥砂浆作保护层。
3、质量控制要点

六、屋面出入口
1、施工流程
基层清理→处理剂→附加层→防水层→防水收头→保温层→保护层
2、施工方法
（1）基层清理：清理出入口处的水泥浆、浮灰等杂物。
（2）涂刷基层处理剂：在出入口周围的基层上喷涂处理剂，以便卷材与基层粘结牢固。
（3）附加层：屋面垂直出入口泛水处应增设附加层，附加层在平面和立面的宽度均不应小于250mm；屋面水平出入口泛水处应增设附加层和护墙，附加层在平面的宽度不应小于250mm。
（4）防水层：出入口防水层高度不低于250mm。
（5）防水收头：屋面垂直出入口防水层收头应在混凝土压顶圈下；屋面水平出入口防水层收头应压在混凝土踏步下。
（6）保温层：屋面水平出入口保温层应连续铺设或喷涂至混凝土踏步处，立面应粘牢；屋面垂直出入口保温层应连续铺设或喷涂至混凝土压顶圈梁下。
（6）保护层：采用细石混凝土或水泥砂浆。
3、质量控制要点

七、设施基座
1、施工流程
基层清理→处理剂→附加层→防水层→防水密封→保温层→保护层
2、施工方法
（1）基层清理：清理设备基座处的水泥浆、浮灰等杂物。
（2）涂刷基层处理剂：在基座基层上喷涂处理剂，以便卷材与基层粘结牢固。
（3）附加层：防水层下应增设卷材附加层。
（4）防水层：设施基座与结构层相连时，防水层应包裹设施基座的上部。
（5）防水密封：在地脚螺栓周围防水做密封处理。
（6）保温层：保温层应包裹设备基座。
（6）保护层：采用细石混凝土做保护层。
3、质量控制要点
