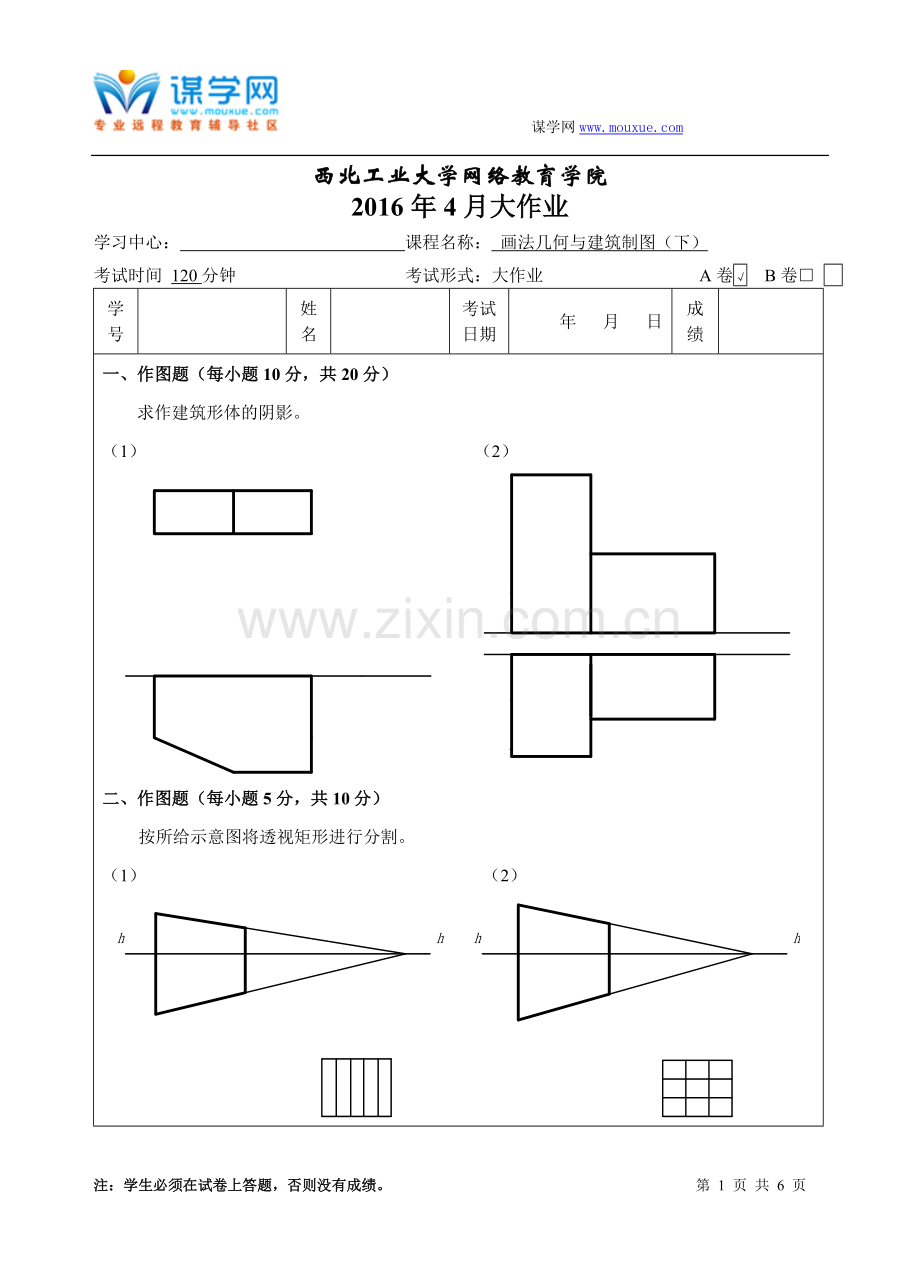

谋学网西北工业大学网络教育学院2016年4月大作业学习中心： 课程名称： 画法几何与建筑制图（下）考试时间 120分钟 考试形式：大作业 A卷 B卷 学号姓名考试日期年 月 日成绩一、作图题（每小题10分，共20分）求作建筑形体的阴影。（1） （2）二、作图题（每小题5分，共10分）按所给示意图将透视矩形进行分割。（1） （2）三、作图题（28分）读懂房屋平面图、立面图，补画房屋1-1剖面图。四、填空题（每空2分，共22分）读懂第三题房屋平面图、立面图，完成以下填空题。1. 标高符号用 线绘制。2. 标高符号以 为单位，相对标高数字精确到小数点后第 位，总平面图中绝对标高数字精确到小数点后第 位。3. 零点标高应写成 。4. 门M-1的高为 毫米，宽为 毫米。5. 窗C-1的高为 毫米，宽为 毫米。6. 该建筑总标高为 米，室外地面标高为 米。五、作图题（20分）用视线法求作建筑形体的透视。注：学生必须在试卷上答题，否则没有成绩。 第 6 页 共 6 页
