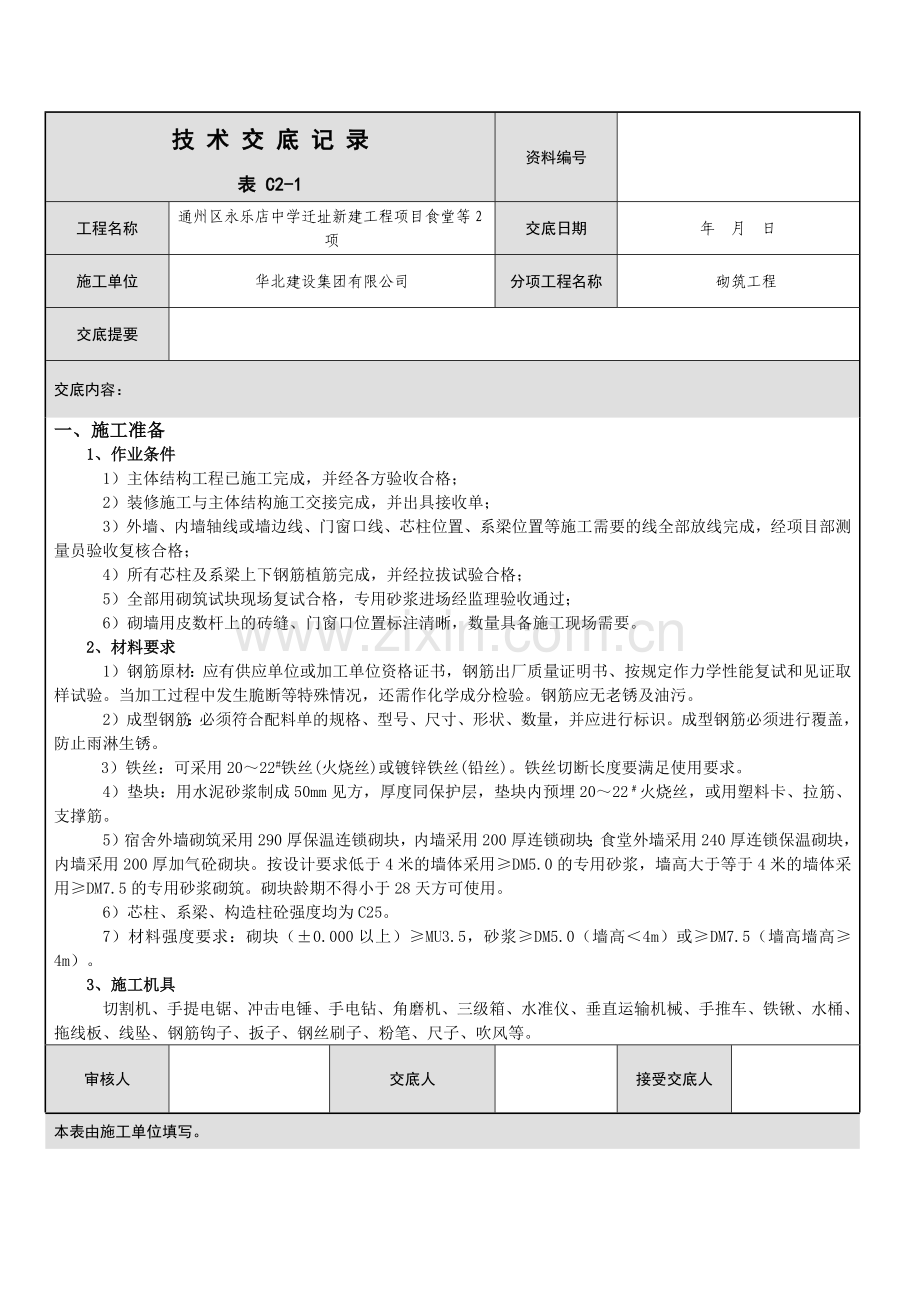

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
一、施工准备
1、作业条件
1）主体结构工程已施工完成，并经各方验收合格；
2）装修施工与主体结构施工交接完成，并出具接收单；
3）外墙、内墙轴线或墙边线、门窗口线、芯柱位置、系梁位置等施工需要的线全部放线完成，经项目部测量员验收复核合格；
4）所有芯柱及系梁上下钢筋植筋完成，并经拉拔试验合格；
5）全部用砌筑试块现场复试合格，专用砂浆进场经监理验收通过；
6）砌墙用皮数杆上的砖缝、门窗口位置标注清晰，数量具备施工现场需要。
2、材料要求
1）钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证取样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。
2）成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。
3）铁丝：可采用20～22#铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。
4）垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋20～22﹟火烧丝，或用塑料卡、拉筋、支撑筋。
5）宿舍外墙砌筑采用290厚保温连锁砌块，内墙采用200厚连锁砌块；食堂外墙采用240厚连锁保温砌块，内墙采用200厚加气砼砌块。按设计要求低于4米的墙体采用≥DM5.0的专用砂浆，墙高大于等于4米的墙体采用≥DM7.5的专用砂浆砌筑。砌块龄期不得小于28天方可使用。
6）芯柱、系梁、构造柱砼强度均为C25。
7）材料强度要求：砌块（±0.000以上）≥MU3.5，砂浆≥DM5.0（墙高＜4m）或≥DM7.5（墙高墙高≥4m）。
3、施工机具
切割机、手提电锯、冲击电锤、手电钻、角磨机、三级箱、水准仪、垂直运输机械、手推车、铁锹、水桶、拖线板、线坠、钢筋钩子、扳子、钢丝刷子、粉笔、尺子、吹风等。
审核人

交底人

接受交底人

本表由施工单位填写。

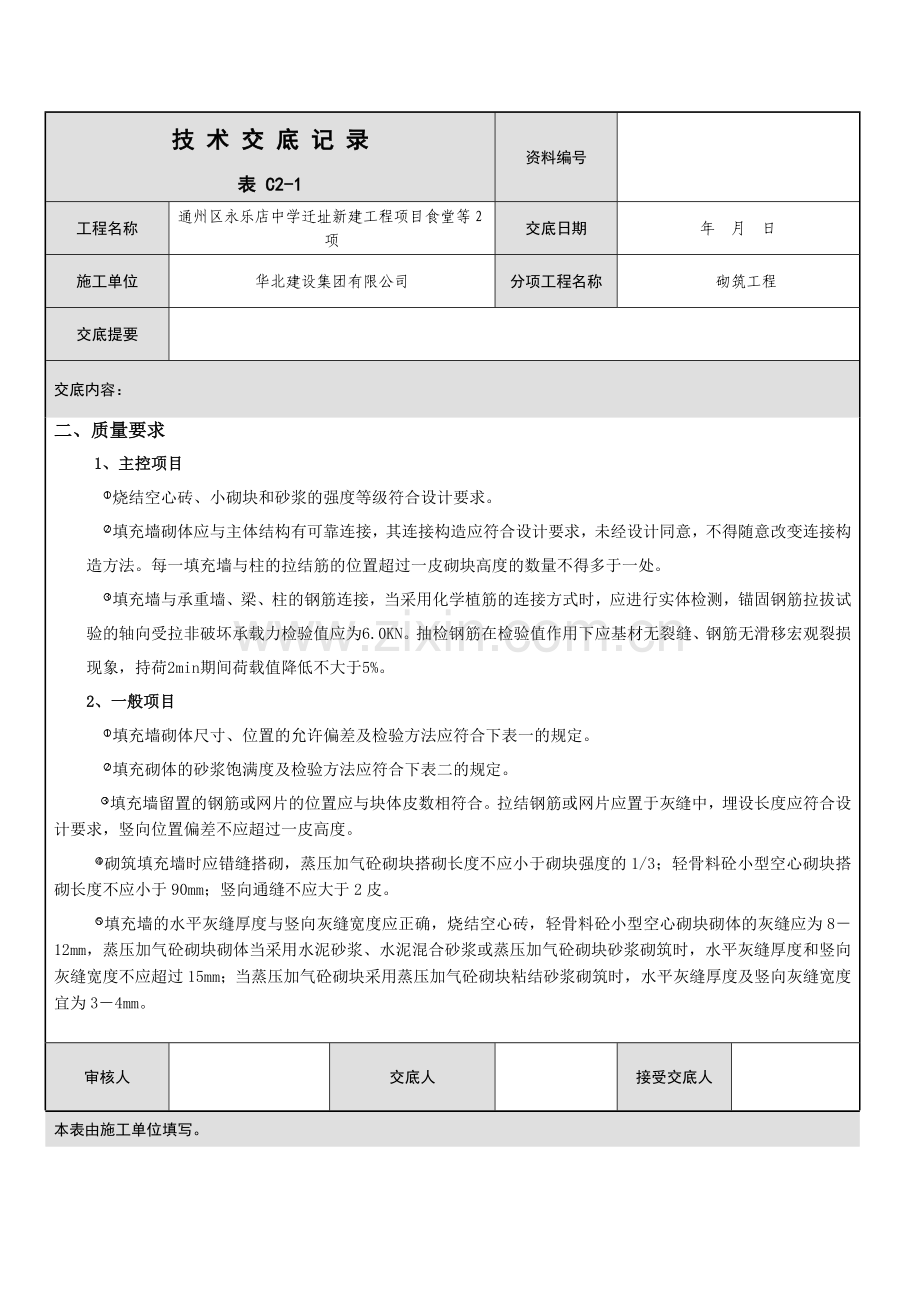

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
二、质量要求
1、主控项目
烧结空心砖、小砌块和砂浆的强度等级符合设计要求。
填充墙砌体应与主体结构有可靠连接，其连接构造应符合设计要求，未经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮砌块高度的数量不得多于一处。
填充墙与承重墙、梁、柱的钢筋连接，当采用化学植筋的连接方式时，应进行实体检测，锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0KN。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象，持荷2min期间荷载值降低不大于5%。
2、一般项目
填充墙砌体尺寸、位置的允许偏差及检验方法应符合下表一的规定。
填充砌体的砂浆饱满度及检验方法应符合下表二的规定。
填充墙留置的钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋设长度应符合设计要求，竖向位置偏差不应超过一皮高度。
砌筑填充墙时应错缝搭砌，蒸压加气砼砌块搭砌长度不应小于砌块强度的1/3；轻骨料砼小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。
填充墙的水平灰缝厚度与竖向灰缝宽度应正确，烧结空心砖，轻骨料砼小型空心砌块砌体的灰缝应为8－12mm，蒸压加气砼砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气砼砌块砂浆砌筑时，水平灰缝厚度和竖向灰缝宽度不应超过15mm；当蒸压加气砼砌块采用蒸压加气砼砌块粘结砂浆砌筑时，水平灰缝厚度及竖向灰缝宽度宜为3－4mm。

审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
表一
项次
项目
允许偏差（mm）
检验方法
1
轴线位移
10
用尺检查
2
垂直度（每层）
小于3m
5
用2m托线板或、吊线、尺检查
大于3m
10
用2m靠尺和楔形尺检查
3
表面平整度
8
用2m靠尺和楔形尺检查
4
门窗洞口高、宽（后塞口）
±10
用尺检查
5
外墙上下窗口偏移
20
用经纬仪或吊线检查
表二
砌体分类
灰缝
饱满度及要求
检验方法
空心砖砌块
水平
≥80%
采用百格网检查块体底面或侧面砂浆的粘结痕迹面积
垂直
填满砂浆，不得有透明缝、瞎缝、假缝
蒸压加气砼砌块、轻骨料砼小型空心砌块
水平
≥80%
垂直
≥80%
三、操作工艺
1、基层处理　→　放线、植筋 →　排砖撂底 →　制备砌筑砂浆 → 砌筑填充墙 →　浇筑芯柱、过梁、系梁、构造柱等　→墙顶与楼板连接 → 勾缝 → 验收
2、砌筑前地梁或楼层板清理干净，充分洒水湿润。
审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
3、放线、植筋
1）在地梁或楼层板面按标高找平，根据建筑平面图放出轴线、墙边线、门窗洞口位置、系梁、过梁高度线，放线完成后请有关人员验线并办理预检手续。
2）植筋，按植筋技术交底执行。
4、根据设计图纸门窗口部位、芯柱位置、系梁及过梁高度进行排砖，使组砌合理。
5、本工程按设计图纸要求使用连锁砌块或加气砼砌块专用砂浆，根据砂浆说明书要求进行充分搅拌，搅拌的砂浆在要求的时间内使用完毕（根据天气温度，一般在2－3小时内），超过时间的砂浆不得使用。
6、墙体砌筑
1）组砌方法应正确，上下错缝，交接处咬槎搭砌，严禁使用掉角严重的砌块，小于砌块长度1/4的小砌块不得使用在墙上。
2）砌块的水平、竖向灰缝应符合下表规定
部位
水平灰缝（mm）
竖向灰缝（mm）
加气砼砌块（内墙）
4－6
5－8
保温砌块（外墙）
6－10
6－10
普通砌块（内墙）
4－6
4－6
3）加气砼砌块砌筑时，在砌筑墙体的底部用非粘土砖砌砌筑不小于三皮或用C20素砼浇筑，高度不小于200mm，宽度同墙厚；在用连锁砌块砖砌筑的第一皮砖必须用C20砼将孔洞灌注密实。
4）砌筑时应错缝搭砌，从门窗洞口往两边排，保证门窗洞口两侧芯柱或构造柱的位置，尽量用长主砌块砌筑，用辅助砌块进行错缝处理，不足主半砌块尺寸时可切割，但必需保证门窗洞口侧芯柱位置准确，每层砖孔洞位置上下对齐，以便浇筑芯柱砼。
5）小于等于250mm以下的小门垛，均用砼构造柱代替。
6）转角及交接处应同时砌筑，确实无法同时砌筑时要留成斜槎，斜槎高度不大于1.2米，拉通线砌筑时，要随砌、随吊、随靠，保证墙体的垂直、平整，不得砸砖修墙。
审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
7）砌筑时要经常进行墙体垂直、平整的检查，并在砂浆凝结前用靠尺板检查。
8）水平灰缝应平直、砂浆饱满，竖向灰缝采用加浆方法，使其砂浆饱满，应随砌随勾缝，深度不大于3mm，严禁用水冲浆灌缝，不得出现瞎缝、透明缝，砌筑砂浆时，随砌随拌，超过初凝时间的砂浆不得使用，且施工过程中不得随便加水或改变砂浆的配合比。
9）芯柱、过梁、水平系梁、各种预留洞口、竖槽、孔、预埋件等应按设计图纸留置，避免事后剔凿。
10）特别注意的问题
凡电管的线槽对于连锁砌块，均需在芯柱内穿过，不得砌筑后剔槽，严禁在连锁砌块上剔横向线槽。
凡在连锁砌块墙上需要固定的设备，在固定部位，连锁砌块的孔内用C20砼灌满捣实，水电安装施工队要密切配合，保证位置准确。
凡在加气砼砌块墙上固定的设备，线槽、线盒的留置必须使用无齿锯进行砌割，严禁用锤砸、凿子凿。
凡砌筑墙体上的线槽、线盒，安装到位后用砂浆堵实，大的孔洞用豆石砼堵实，所有封堵后的槽孔与砌体，用玻纤网格布粘结两层，第一层伸入不同材质界面不小于50mm，第二层伸入不同材质界面不小于100mm.
四、填充墙体与结构拉接
1、连锁砌块墙
1）水平系梁及芯柱的设置
所有水平系梁均采用U形过梁块，芯柱均采用洞边块与过梁块上下错缝砌筑，形成芯柱孔。当系梁净宽度大于等于1.5米时，采用圈梁。
当墙有窗洞口时（系梁设置），a、窗洞口顶为结构梁或板，在洞口下设一道系梁；b、当洞口上部有砌体时，在窗洞口顶部上下各设置一道通长水平系梁；c、高度大于5.0米的墙，设置多道系梁，第一道水平系梁设置在门窗洞口上，其余水平系梁应保持中距不大于1.2米，内墙不大于1.5米。
当墙无窗洞口时（系梁设置），a、高度小于4.2米的墙，居中设置一道水平系梁；b、高度大于4.2米。小于5.0米的墙，需设置两道水平系梁，水平系梁均布设置；c、高度大于5.0米的墙，设置多道系梁，水平系梁应保持中距不大于1.2米，内墙不大于1.5米。
当墙有窗洞口时（芯柱设置），a、柱距≤4.5米，窗洞口顶部为结构梁或板，芯柱上部与梁或析锚固，下部与系梁锚固；b、柱距≤4.5米，窗洞口上部有砌体时，芯柱距柱边不大于800mm时，芯柱与上下水平系梁锚固；当芯柱距柱边大于800mm时，芯柱上下均应伸入上下梁板内；b、砌块墙体有双洞口或多洞口时，窗间墙必须有一侧设置贯通式芯柱，芯柱中距应≤4.0米。
审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
、当墙无洞口时（芯柱设置），a、柱距大于5.0米时，在开间的中部设置芯柱，对于120、140厚砌块墙，灌两个芯柱孔，每个孔内配1根三级12钢筋，190、240墙，灌一个芯柱孔，孔内配2根三级12钢筋；b、墙长超过5.0米，墙高超过4.2米时，应在墙长的中部设置构造柱。
填充墙外墙的墙端头、转角处、内外墙交接处设置构造柱；构造柱间距≤4.0米；填充墙内墙的墙端头设置构造柱，构造柱间距≤5.0米，外墙窗洞口边及内墙洞口边、转角、丁字交叉、十字交叉处以及沿墙长均设芯柱构造柱与芯柱、芯柱与芯柱间距≤3.0米。
钢筋设置：系梁高200，纵筋为3根三级10（内墙）和3根三级12（外墙），箍筋间距ф6@200；系梁为现浇时，高150，纵筋4根三级10，箍筋间距ф6@200。
构造柱内配4根三级12，箍筋间距ф6@100/200。
芯柱内配2根三级12，箍筋间距ф6@100/200。
2）填充墙与结构拉接
填充墙与剪力墙、柱采用软连接，砌块与柱间留20mm宽缝隙，缝内填模塑聚苯板，外抹聚合物砂浆。
填充墙与梁板连接，a、当墙长≤5米时，墙顶直接砌至梁板底，并与梁板顶紧，待砌体间隔至少7天后，采用斜砌实心砌块或填塞干硬性砼、砂浆方式，将墙与梁板底顶紧。b、当墙长＞5米时，墙顶设U型钢卡与梁板连接，间距不大于1.5米（内墙）和1.0米（外墙）；或采用图集做法，在砌体与梁板交接的中部植1根10钢筋，延墙长间距不大于880mm，用豆石砼填塞密实。
2、加气砼砌块
1）框架柱与填充墙间沿墙高每500mm设2ф6通长水平拉筋。
2）墙高＞4米时，在半层高处设150mm高通长水平系梁，有门窗洞口时可设在洞口上，洞口处按过梁施工；墙高≤4米且有门窗洞口时，在洞口上设100mm高通长水平系梁，洞口处按过梁施工。
3）在填充墙墙端、转角、十字墙、丁字墙处以及墙长大于2倍层高时，均设构造柱，柱间距≤4米，柱与墙沿高度每500mm设2ф6通长水平拉筋。
4）门窗洞口＜2.1米时，洞口边设抱框柱柱纵筋上部锚入系梁内，下部锚入结构梁板；≥2.1米时，洞口边均设置构造柱。
5）墙长＞5米时，墙顶与结构梁板进行拉接。
审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
6）钢筋设置：当墙长＞5米时，在砌体与梁板交接的中部植1根8钢筋，延墙长间距不大于100mm，用C20豆石砼填塞密实。
所有构造柱、系梁、抱框柱配筋及砼强度均按原设计蓝图执行；后发的设计变更内容仅适用于连锁砌块。
加气砼砌块在门窗洞口需用砼预制门窗安装固定块，其间距按门窗框深化设计要求的固定间距执行。
五、应注意的问题
1）使用的砌块材料、其技术性能、强度要求、材料品种必须符合设计图纸要求，并有出厂合格证，规定试验项目必须符合标准，砌块龄期不得小于28天。
2）楼板上的砌块严禁集中堆放，不得堆放在跨中受力薄弱的部位。
3）砌筑时需要切割材料时，必须用无齿剧进行切割，严禁用锤砸。
4）砌块需提前一天阴湿，加气砼砌块吸水率大，浇水不宜过长，防止饱和无法砌筑。
六、成品保护
1、砌块在二次倒运过程中，严禁抛掷和倾倒，防止损坏棱角，进场后应按品种归类码放，堆置高度不大于2米，加气砼砌块防止雨淋。
2）砌体上的设备槽孔以预留为主，因漏埋或未预留时，应采用机械切割、机械钻孔，不得随意剔凿而破坏墙面的完整性。
3）对暖卫、电气线管线盒、及其它预埋件应保护，不得碰撞或损坏。
4）对原结构预埋的钢筋要进行保护，不得随意踩倒弯折。
5）绑好的过梁钢筋不得踩踏防止变形。
七、安全施工要求
1、严格执行国务院颁发的《建筑安装工程安全技术规程》，《电器工程安全用电管理办法》和《北京市安全生产条例》等进行安全生产，安全检查工作，以便提高施工现场的文明施工，安全生产的管理水平，达到市级文明安全施工样板工地的标准。
2、墙身砌体高度超过楼地面1.2米以上时，应搭设脚手架，在一层以上高度超过4米时，采用里脚手架必须支搭安全网，采用外脚手架应设护身栏杆和挡脚板后方可砌筑。
3、地下室砌筑在施工前必须具备有低压照明设施，楼板面预留洞必须有防护措施。
4、脚手架上堆料量不得超过规定荷载，堆砖高度超过3皮侧砖，同一块脚手板上操作人员不应超过2人。
审核人

交底人

接受交底人

本表由施工单位填写。

技 术 交 底 记 录
资料编号

表 C2-1

工程名称
通州区永乐店中学迁址新建工程项目食堂等2项
交底日期
年 月 日
施工单位
华北建设集团有限公司
分项工程名称
　砌筑工程
交底提要

交底内容：
5、在楼层施工时，堆放机械、砖块等物品不得超过使用荷载，如超过荷载时，必须经过验算采取有效加固措施后方可进行堆放和施工。
6、不准站在墙顶上做划线、刮缝和清扫墙面或检查大角垂直等工作。
7、不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠加一层，脚手板不允许放有空头现象，不准用2×4木料或钢模板作立人板。
8、砍砖时应面向内打，注意碎砖跳出伤人。
9、使用于垂直运输的吊笼、绳索具等，必须满足负荷要求，牢固无损，吊运时不得超载，并须经常检查，发现问题及时修理
10用起重机吊砖要用砖笼，吊砂浆的料斗不能装得过满，吊件回转范围内不得有人停留。
11砖料运输车辆两车前后距离平道上不下于2米、坡道上不下于10米，装11、砖时要先取其高处后取低处，防止倒塌伤人。
12、冬季施工时，脚手板上有冰霜、积雪、应先清除后才能上架子进行操作。
13、如遇雨天在下班时，要做好防雨措施，以防雨水冲走砂浆，使得砌体倒塌。
14、在同一垂直面内上下交叉作业时，必须设置安全隔板，操作人员必须戴好安全帽。
15、工人垂直向上或往深坑传递砖块，架子上的站人板宽度应不下于60CM

审核人

交底人

接受交底人

本表由施工单位填写。
