Ug建模说明及实训心得
Ug建模说明及实训心得
Ug建模说明及实训心得
一、实训目的
1、掌握UG软件的各种建模命令，熟悉该软件的建模流程。2、熟练掌握UG软件构建中等复杂实体零件及装配体的基本方法和技能。
3、掌握利用UG软件进行产品设计的方法。
4、培养认真、细致，能吃苦耐劳的工作态度及创新设计意识。
二、实训任务
实训主题为“风扇造型设计”，内容为:现代生活中经常用到的风扇数字化模型的构建，具体要求如下：
（1）完成风扇数字化模型的零部件设计、建模及装配，要求按照实际尺寸建模、标准件按国标选择，造型美观，有一定的创新性。
（2）制作风扇数字化模型的工作动画，并形成MPG文件（3分钟之内）。
三、实训中需要掌握的软件知识点
1、了解UG产品设计的一般过程
2、掌握二维草绘图形的绘制和编辑方法，能灵活进行草图的尺寸标注、几何约束及修改截面等操作。

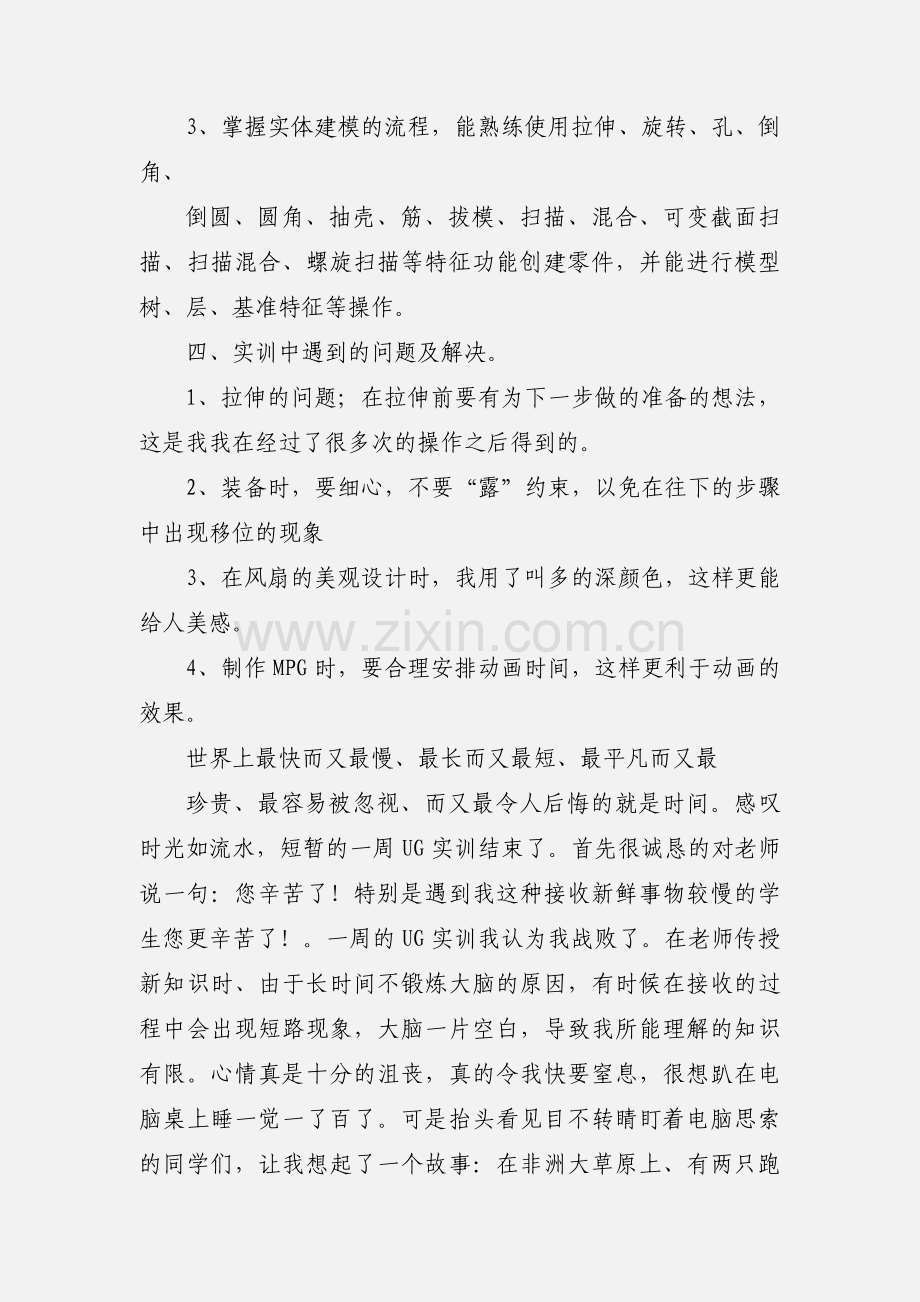

3、掌握实体建模的流程，能熟练使用拉伸、旋转、孔、倒角、
倒圆、圆角、抽壳、筋、拔模、扫描、混合、可变截面扫描、扫描混合、螺旋扫描等特征功能创建零件，并能进行模型树、层、基准特征等操作。
四、实训中遇到的问题及解决。
1、拉伸的问题；在拉伸前要有为下一步做的准备的想法，这是我我在经过了很多次的操作之后得到的。
2、装备时，要细心，不要“露”约束，以免在往下的步骤中出现移位的现象
3、在风扇的美观设计时，我用了叫多的深颜色，这样更能给人美感。
4、制作MPG时，要合理安排动画时间，这样更利于动画的效果。
世界上最快而又最慢、最长而又最短、最平凡而又最
珍贵、最容易被忽视、而又最令人后悔的就是时间。感叹时光如流水，短暂的一周UG实训结束了。首先很诚恳的对老师说一句：您辛苦了！特别是遇到我这种接收新鲜事物较慢的学生您更辛苦了！。一周的UG实训我认为我战败了。在老师传授新知识时、由于长时间不锻炼大脑的原因，有时候在接收的过程中会出现短路现象，大脑一片空白，导致我所能理解的知识有限。心情真是十分的沮丧，真的令我快要窒息，很想趴在电脑桌上睡一觉一了百了。可是抬头看见目不转睛盯着电脑思索的同学们，让我想起了一个故事：在非洲大草原上、有两只跑的最快的动物狮子和羚羊，每天天一亮羚羊便迅速的向前方奔跑，因为它知道如果不跑便会被狮子吃掉。而此时狮子听见羚羊的奔跑声便会立即打足精神向前方追去，因为它知道如果赶不上羚羊便会被饿死。同样人也要不断的奔跑才能到达理想
的彼岸。我不想当也不能当懒惰的羚羊和狮子。所以我必须跟上同学们前进的脚步，遇见不会的UG命令我会虚心向同学们请教，以至于把同学问烦，在这里像帮助过我的同学说声谢谢了！别人一天学会的命令我可能会花两天，三天能学会，但只要能获取果实，我不会吝啬我的汗水。在UG学习过程中，大家的学习气氛很浓烈，在这种浓烈的学习气氛下，我受到了约束。不过我很高兴自己受到了约束，正是这种约束让我克制了许多在学习中的小毛病。在这个加工班的团队里每为同学都很乐于把自己的知识与其他同学共享。可能也有个别同学像我这样理解能力较差，老师付出了两倍的努力来传授我们新知识，可是我们往往只学到了老师一倍的成果，但老师没有放弃过我们，我们也没有放弃自己，我坚信只要努力过，终会有丰收的一天。很高兴也很珍惜与加工班同学一起学习的这段时光，可能以后每位同学都会陆续的步入社会，参加工作，也许没有机会在一起学习了，但我会把这段时光留在我最美好的记忆里
建模项目：单级圆柱直齿轮减速器等级：
重庆理工大学
201*年实体建模技术
实训报告册
班级：108214701姓名：敖锋学号：10821470126实训时间：201*.12.27--201*.1.3指导老师：林昌华
1
前言：
通过重庆理工大学林昌华教授一年的指导，本实训得以顺利的完成，在此感谢林教授对本实训的大力支持和指导。
该实训内容为单级圆柱直齿轮减速箱的三维建模，输入轴为齿轮轴27，它由电动机通过带轮带动，再通过Z1和Z2两齿轮啮合而带动输出轴24，实现减速。电动机的转数先经带轮减速后，再由减速箱内的一对齿轮减速，最后达到要求的转数。
轴27和轴24分别由一对滚动轴承6204（件28）和一对滚动轴承6206（件33）支承，轴承安装时的轴向间隙由调整环25和35实施调整。减速箱采用稀油飞溅润滑，箱内油面高度通过油面指示片4进行观察。通气孔塞10的作用是为了随时排放箱内润滑油受热后挥发的气体和水蒸气等。螺塞17为换油清理时用。
通过此次实践训练，本人全面了解和掌握了实体建模的操作过程和操作技能，能够独立自主设计建立工程实体、实现装配修正、工程图形输出等技术操作，同时，具备了阅图、审图的基础条件和能力。此次实训提升了本人综合素质，为以后的学习和工作打下了坚实的基础。
（注：此装配图号为：093000
版权由重庆理工大学工程制图教研中心所有）目录：
一、组
成元件明细
表5
二、组成零件建模过程2.1
箱座（件1）建
模11
2.2箱盖（件12）建
模122.3
轴（件24）建
模132.4
齿轮轴（件27）建
模142.5
齿轮（件19）建
模152.6
端盖（件23、31、34、26）建
模15
2.7垫片、油面指示片、垫圈、调整环、毡圈（件3、4、7、15
、18、22、25、32、
35）162.8
反光片、小盖、挡油环（件
2、6、
29）162.9
滚动轴承（件28、件
33）172.10螺钉、螺栓、螺塞、通气塞、螺母、键、销钉（件5、9、10、
11、13、14、16、17、21、
30）17
三、装配图
3.1部件：齿轮轴（件27）的装
配183.2
部件：轴（件24）的装
配183.3
部件：螺塞（件17）的装
配193.4
部件：箱盖装
配193.5
部件：箱座装
配203.6
总装
配21四、爆
炸视
图22
五、工
程
图23
六、参
考文献
26
一、组成元件明细表
序号名称箱座规格材料数量1反光片HT15012铝1垫片3毛毡1油面指示片4螺钉赛璐珞15GB/T65M3*14353小盖6HT1501
垫片7小盖8螺钉9通气塞GB/T65M3*10354Q2351压纸片110451螺母11箱盖12螺栓HT1501GB/T41M10Q275113GB/T5780M8*653548
螺栓14垫圈15螺母16螺塞17451GB/T41M8Q2756GB/T93865Mn6GB/T5780M8*25352垫圈18齿轮19套筒20
9
GB/T97.110Q2352m=2,z=55,a=20o,q-7-7-GM451Q235
键21毡圈22端盖23轴24调整环401HT1501毛毡110*22GB/T1096-201*45125Q2351端盖26齿轮轴27m=2,z=15,a=20o,q-7-7-GM451HT1501
滚动轴承28挡油环29销钉30端盖31毡圈32滚动轴承33端盖34调整环35
11
6204GB/T276-1994452Q2351GB/T1173*18352HT1501毛毡16206GB/T276-1994453HT1501Q235
二、组成零件建模过程2.1箱座
1.打开UG4.0，ctrl+N新建名为“1xiangzuo”，点击2.点击
，建立一个230*104*80的立方体
，并进入z-y平面进行绘制对称的两个26*68方形，并拉伸求差，获得
3.点击草图
基础的箱体骨架。4.点击草图
，进入z-x平面进行绘制边缘的支撑轴承的加强板和合箱平面的截面集
合形状，并拉伸“起始值0，终止值104”求和。5.点击草图
，进入x-y平面进行绘制加强肋板截面几何形状，拉伸“起始值0，终
止值40”求和。6.点击
移动原点到轴承孔的外圆圆心，并点击草图
，进入x-y平面，绘制
出顶端凸台的截面几何图形；点击并点击草图
移动原点，向-Z方向移动“20”各单位，
，进入x-y平面，绘制出底端端凸台的截面几何图形；进入z-y平面，
，选择
，点击凸台的上下端圆弧，
位置凸台的截面几何图形；点击建立圆锥台；点击值0，终止值158”。
拉伸，选择z-y平面的凸台截面几何图形，合并拉伸“起始
7.点击草图
，进入z-y平面，进行绘制轴承孔和底部桥洞的几何平面，拉伸求差，
“起始值0，终止值104”。
8.建立基准平面“0，4,0和0,100,0”，点击草图
，进入基准平面，绘制端盖嵌入槽
横截面几何图形，拉伸求差“起始值0，终止值3”向箱座内部偏置。9.点知圆台
，在箱体两端面位置建立泄油孔和观察孔的凸台。
10.建立一个40*168*72的方体，定位点坐标“31,32,8”求差。
11.打孔，在合箱平面和底座上分别打孔6*Φ9,2*Φ3销孔，4*Φ9（沉孔Φ20深2）；底部观察孔Φ14,3*M6-7H（定位圆Φ24）；泄油孔M10-6H12.倒圆角箱内R6，箱外R2。
2.2箱盖（件12）
1.打开UG4.0，ctrl+N新建名为“12xianggai”，点击2.点击
，建立一个230*100*7的立方体，点定位“0,2,0”。
，进入z-x平面，建立箱体弧顶截面几何图形，拉伸求和，“起始值26，
3.点击草图
终止值78”。4.点击草图
，进入z-x平面，建立轴承支撑凸台截面几何图形，拉伸求和，“起始
值0，终止值104”。5.点击
移动原点到轴承孔的外圆圆心，并点击草图
，进入x-y平面，绘制
出顶端凸台的截面几何图形；点击并点击草图
移动原点，向-Z方向移动“20”各单位，
，进入x-y平面，绘制出底端端凸台的截面几何图形；进入z-y平面，
，选择
，点击凸台的上下端圆弧，
位置凸台的截面几何图形；点击建立圆锥台；点击
拉伸，选择z-y平面的凸台截面几何图形，合并拉伸“起始
值0，终止值158”。6.点击
，在箱体弧顶斜平面建立基准平面；点击草图
，
在基准平面上建立46*46的方形，与箱体向外拉伸求和，“起始值-1，终止值2”；点击草图
，在基准平面上建立28*28的方形，与箱体向内拉伸求差，“起始值-2，
终止值10”。7.点击击草图
，在箱体轴承支撑凸台的弧顶建立基准平面；点
，进入x-y平面进行绘制加强肋板截面几何形状，拉伸“起始值0，终止
，进入基准垂直平面，建立切面，拉伸求差将加强肋板
值40”求和。点击草图切成三角形加强筋。8.点击草图
，进入z-y平面，进行绘制轴承孔的几何平面，拉伸求差，“起始值0，
终止值104”。
9.建立基准平面“0，4,0和0,100,0”，点击草图
，进入基准平面，绘制端盖嵌入槽
横截面几何图形，拉伸求差“起始值0，终止值3”向箱座内部偏置。
10.打孔，在箱体弧顶斜面上打4*M3-7H；在合箱平面和底座上分别打孔6*Φ9,销孔2*Φ3。
2.3轴（件24）
1.打开UG4.0，ctrl+N新建名为“24zhou”，点击2.点击
，建立圆柱，Φ30*28；点击
建立圆台，Φ32*25、Φ36*13、Φ28.5*2、
Φ30*14、Φ28*24、Φ24*34，各圆台均以点到点（圆弧中心）定位。3.点击
，在Φ32和Φ24的轴上建立基准平面，并在各基
准平面建立键槽的横截几何图形，向轴心拉伸求差。4.点击
，对Φ24和Φ30连接处倒圆角，圆角半径R2。
2.4齿轮轴（件27）
1.打开UG4.0，ctrl+N新建名为“27chilunzhou”，点击2.建立渐开线公式（如下图），保存为“jkx.exp”。
3.点击
，建立圆柱，Φ20*15；点击
建立圆台，Φ18*3、Φ24*8、Φ25*34、
Φ24*8、Φ18*3、Φ20*15、圆锥体（底圆半径Φ18，斜度1:10，长度40）、Φ12.5*4、M14*10，各圆台均以点到点（圆弧中心）定位。4.点击
，在Φ18上建立基准平面，并在基准平面建立键
槽的横截几何图形，向轴心拉伸求差。5.点击6.点击
中的原点，输入值“0,26,0”；点击中的
，点击
中的旋转，“z->y，90o”。，导入“jkx.exp”，选择
，
导入“x=xt，y=yt，z=0”。7.点击
中的圆，以轴心为圆心建立Φ30、Φ34、Φ25；并建立圆心到Φ30和渐
开线的交点的直线；向上偏置直线0.75，建立圆心到偏置直线与Φ30的交点；修
剪渐开线，只留Φ30和Φ34之间一段，并以建立的直线为中线镜像渐开线；以两渐开线与Φ30的交点建立平行X轴的两直线，同时以两点位基点建立一段圆弧；修剪曲线，只留轮齿形状；与轴拉伸求和，“起始值0，终止值36”；点击择
，阵列数目15，度数360/15，旋转中心和轴“0,0,0和Z轴”。
，进入“y-z平面”，以Φ24和齿轮轴节圆处为顶点向齿轮轴中不夹角
15
，选
8.点击草图
30o的三角形；点击求差。9.点击
回转，选择绘制的三角形，以原点和y轴为中心，与齿轮轴
对相应的边进行倒角。
2.5齿轮（件19）
1.打开UG4.0，ctrl+N新建名为“19chilun”，点击2.点击3.点击4.点击5.击
，建立圆柱Φ105*26，建立Φ32*26，与Φ105*26求差。
中的
，改变r=110。
，导入“x=xt，y=yt，z=0”。
中的旋转，“z->y，90o”，选择
中的圆，以轴心为圆心建立Φ105、Φ110、Φ114；并建立圆心到Φ110和
渐开线的交点的直线；向上偏置直线2.75，建立圆心到偏置直线与Φ110的交点；修剪渐开线，只留Φ110和Φ114之间一段，并以建立的直线为中线镜像渐开线；以两渐开线与Φ110的交点建立平行X轴的两直线，同时以两点位基点建立一段圆弧；修剪曲线，只留轮齿形状；与轴拉伸求和，“起始值0，终止值26”；点击选择6.点击草图求差。7.点击草图
，进入y-z平面，建立键槽的截面几何图形，与齿轮拉伸求差，“起始，阵列数目55，度数360/55，旋转中心和轴“0,0,0和Z轴”。，进入y-x平面，建立切槽的截面几何图形，并点击
回转，与齿轮
，
值0，终止值26”。
2.6端盖（件23、31、34、26）（建模方法相同只列举一个例子）
1.打开UG4.0，ctrl+N新建名为“23duangai”，点击2.点击
，建立圆柱Φ54*6；点击
。
建立圆台，Φ62*4、Φ68*3、Φ62*3，各圆
台均以点到点（圆弧中心）定位。3.点击草图4.点击5.点击
，进入z-y平面，建立端盖内孔的截面几何图形。
回转，与端盖求差。对相应的边倒圆角。
2.7垫片、油面指示片、垫圈、调整环、毡圈（件3、4、7、15、18、22、
25、32、35）（建模方法相同只列举一个例子）
1.打开UG4.0，ctrl+N新建名为“3dianpian”，点击2.点击3.点击4.点击
。
，建立圆柱Φ34*1。
，选择非关联点，输入“0,0,12”。
打孔，Φ14和Φ4，分别利用点定位，为其定位打孔。
5.点击，选择，阵列数目3，度数360/3，旋转中心和轴“0,0,0和Y轴”。
2.8反光片、小盖、挡油环（件2、6、29）（建模方法相同，在此只列举一
种）
1.打开UG4.0，ctrl+N新建名为“2fanguangpian”，点击2.点击3.点击4.点击5.点击
，建立圆柱Φ34*1。
，选择非关联点，输入“0,0,12”。
打孔，Φ14和Φ4，分别利用点定位，为其定位打孔。，选择
，阵列数目3，度数360/3，旋转中心和轴“0,0,0和Y轴”。
回转，
。
6.点击草图，进入z-y平面，建立中心凸起的截面集合图形；点击点击
与齿轮求和。7.点击
建立基准平面。8.点击草图9.点击
，进入基准平面，建立Φ3的圆；与反光片拉伸求差。
，阵列数目2，度数360/2，旋转中心和轴“0,0,0和Y轴”。
，在中心球面与R14球心的两侧夹角35o的交点
，选择
2.9滚动轴承螺钉、螺栓、螺塞、通气塞、螺母、键、销钉（件5、9、10、11、13、14、16、17、21、30）（建模方法相同，在此只列举一种）
1.打开自定义，勾选“中国标准件库”，选择标准齿轮“深沟球轴承65-201*”->“2轻系列”->“206（小径30）”。
三、装配图
3.1部件：齿轮轴（件27）的装配
1.打开UG4.0，ctrl+N新建名为“zhuangpeichilunzhou”，点击“起始”->“装配”。2.点击“装配”->“组件”->“添加现有组件”->选择“27chilunzhou”为母件。3.点击“装配”->“组件”->“添加现有组件”->选择“29dagnyouhuan”，用进行配合。
4.依次装配“28zhouchou”、“32zhanquan”、“33duangai”，操作与步骤3相同。
和
3.2部件：轴（件24）的装配
1.打开UG4.0，ctrl+N新建名为“zhuangpeizhou”，点击“起始”->“装配”。
2.点击“装配”->“组件”->“添加现有组件”->选择“24zhou”为母件。
3.点击“装配”->“组件”->“添加现有组件”->选择“21jian”，用行配合。
4.依次装配“19chilun”、“20taotong”、“23duangai”、“22zhanquan”、“33zhoucheng”，操作与步骤3相同。
和进
3.3部件：螺塞（件17）的装配
1.打开UG4.0，ctrl+N新建名为“zhuangpeiluosai”，点击“起始”->“装配”。
2.点击“装配”->“组件”->“添加现有组件”->选择“17luosai”为母件。3.点击“装配”->“组件”->“添加现有组件”->选择“18dianquan”，用进行配合。
和
3.4部件：箱盖配
1.打开UG4.0，ctrl+N新建名为“zhuangpeixianggai”，点击“起始”->“装配”。2.点击“装配”->“组件”->“添加现有组件”->选择“12xianggai”为母件。3.点击“装配”->“组件”->“添加现有组件”->选择“7dianpian”，用进行配合。
4.依次装配“8xiaogai”、“9luoding”、“10tongqisai”，操作与步骤3相同。
和
3.5部件：箱座装配
1.打开UG4.0，ctrl+N新建名为“zhuangpeixiangzuo”，点击“起始”->“装配”。2.点击“装配”->“组件”->“添加现有组件”->选择“1xiangzuo”为母件。3.点击“装配”->“组件”->“添加现有组件”->选择“zhuangpeichilunzhou”，用
和
进行配合。
4.依次装配“zhuangpeichilunzhou”、“35tiaozhenghuan”、“34duangai”、“26duangai”、“25tiaozhenghuan”、“zhuangpeiluosai”、“2fanguangpian”、“3dianpian”、“4youmianzhishipian”、“5luoding”、“6xiaogai”，操作与步骤3相同。
3.6总装配
1.打开UG4.0，ctrl+N新建名为“zhuangpeizhuangpeitu”，点击“起始”->“装配”。2.点击“装配”->“组件”->“添加现有组件”->选择“zhuangpeixiangzuo”为母件。
3.点击“装配”->“组件”->“添加现有组件”->选择“zhuangpeixianggai”，用
和
进行配合。
4.依次装配“13luoshuan”、“14luoshuan”、“15dianquan”、“16luomu”，操作与步骤3相同。
四、爆炸视图
1.打开UG4.0，ctrl+N新建名为“zhuangpeizhuangpeitu”，点击“起始”->“装配”
->“创建爆炸视图”。
2.点击“10ltongqisai”，点击鼠标右键，选择“编辑爆炸视图”，将其拖移至适合位置，点击“应用”和“确定”。
3.依次将其他组件进行编辑操作，操作方法与步骤2相同。
五、工程图
5.1箱盖工程图
1.箱盖
2.齿轮
3.轴
4.齿轮轴
5.箱座
26
六、参考文献
1.李长春，王锦等，《UGNX4.0基础教程》，北京，人名教育出版社，201*年。
2.杨克桢，程光蕴等，《机械设计基础》，北京，高等教育出版社，201*年。
3.张莉洁，《UG实训教材》，北京，电子工业出版社，201*年4.张晗，《CAD\\CAD-UG应用》，北京，机械工业出版社，201*年5.陈杰锋，《工程制图（第二版）》，重庆，重庆大学出版社，201*年6.刘冬花等，《UGNX6.0基础培训标准教程》，北京，北京航空航天大学出版社，201*年。7.魏峥，《UGNX基础与实例应用》，北京，清华大学，201*年
8.关振宇等，《UG中文版实用教程》，北京，人民邮电出版社，201*年9.孟爱英，CAD/CAM技术应用UGNX5.0，北京，清华大学出版社，201*年
