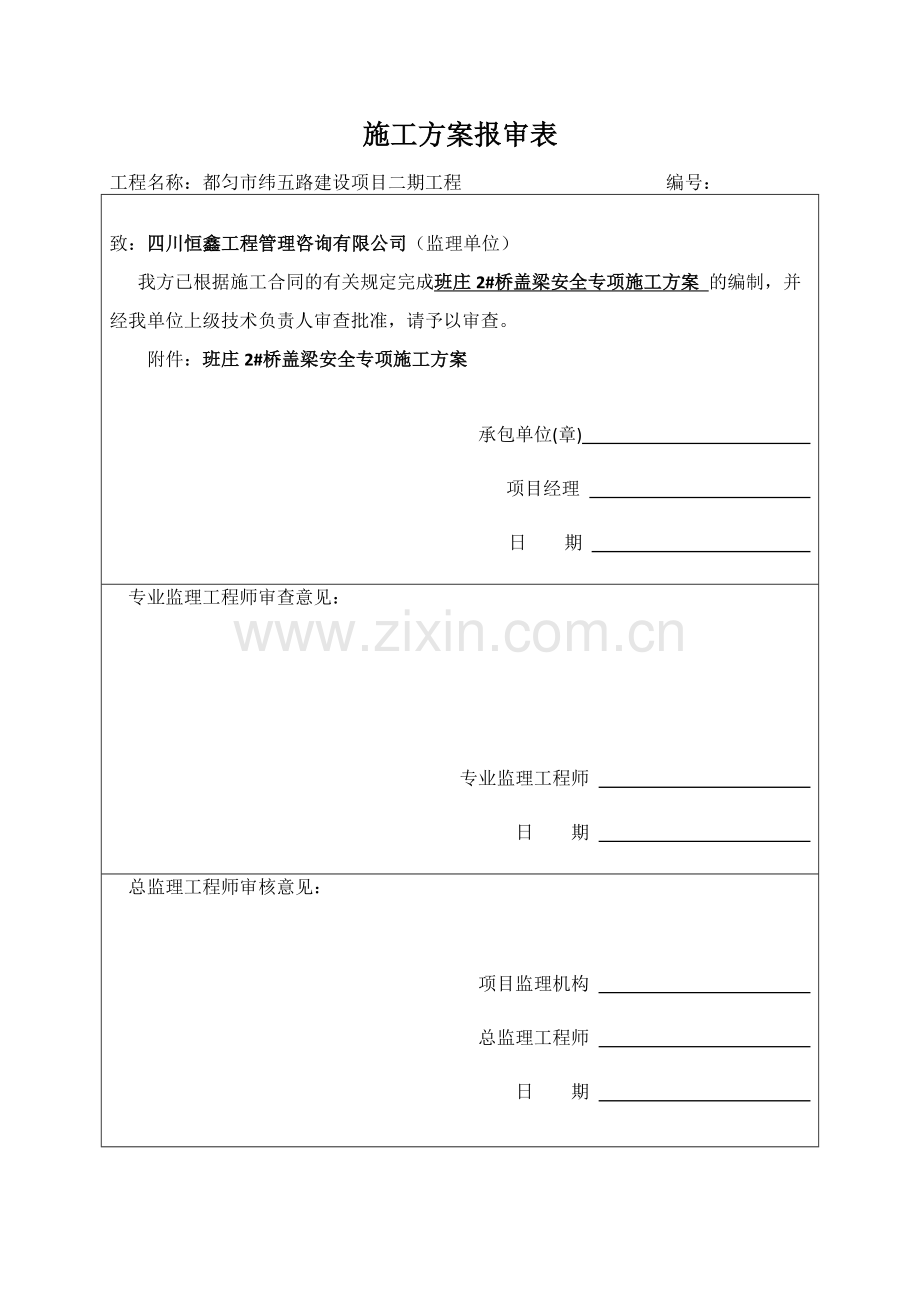

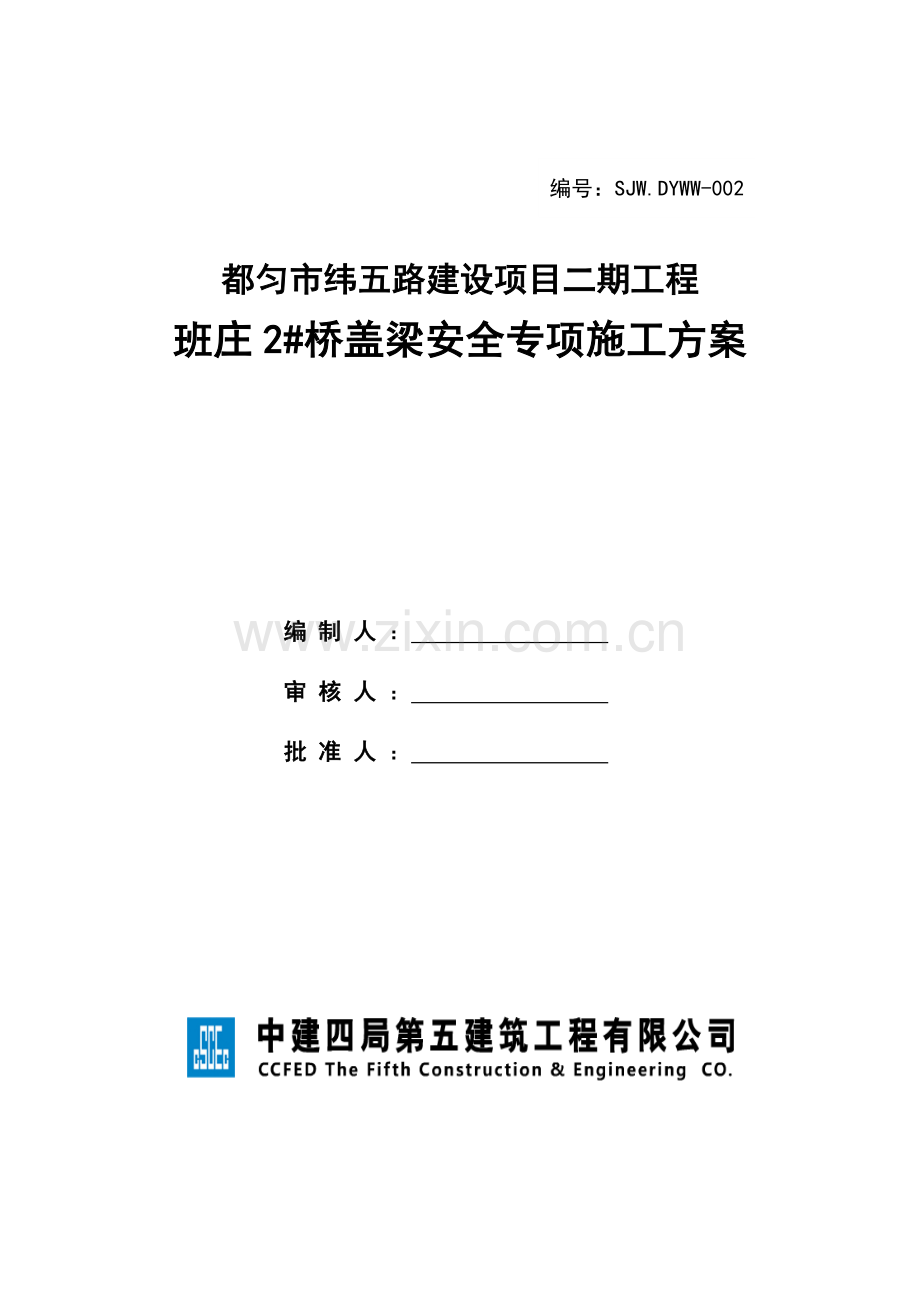

施工方案报审表工程名称：都匀市纬五路建设项目二期工程 编号： 致：四川恒鑫工程管理咨询有限公司（监理单位） 我方已根据施工合同的有关规定完成班庄2#桥盖梁安全专项施工方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：班庄2#桥盖梁安全专项施工方案 承包单位(章) 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 编号：SJW.DYWW-002都匀市纬五路建设项目二期工程班庄2#桥盖梁安全专项施工方案 编 制 人 ： 审 核 人 ： 批 准 人 ： 目 录第一章 工程概况- 1 -第一节 工程简介- 1 -第二节 水文地质条件- 2 -第三节 工程地质条件- 2 -第四节 地形地貌及工程环境- 3 -第五节 气象- 3 -第六节 施工条件- 3 -第七节 技术保证条件- 4 -第八节 参建单位- 4 -第二章 编制依据、编制范围- 4 -第一节、编制依据- 4 -第二节 编制范围- 5 -第三章 施工计划- 6 -第一节 施工进度计划- 6 -第二节 材料计划- 6 -第三节 设备计划- 6 -第四章 施工工艺技术- 7 -第一节 技术参数- 7 -第二节 工艺流程- 8 -第三节 施工方法- 9 -第四节 检查验收- 31 -第五节 工程质量管理体系及保证措施- 32 -第六节 施工质量技术保证措施- 34 -第七节 施工保证措施- 36 -第五章 施工安全保障措施- 38 -第一节 组织保障- 38 -第二节 技术措施- 46 -第三节 应急预案- 54 -第四节 应急响应- 57 -第五节 盖梁梁施工危险源及应急处置- 63 -第六节 监测监控- 69 -第七节 应急救援设备- 76 -第六章 劳动力计划- 77 -第七章 计算书及相关图纸- 77 -第一节 盖梁支架主要构造- 77 -第二节 基础处理- 77 -第三节 支撑系统结构及受力验算- 78 -第四节 附支架结构图- 87 -第一章 工程概况第一节 工程简介班庄2#桥起止点桩号为K0+512.000K0+603.000。桥梁全长91米，本桥上部结构采用325m预应力砼预支简支变连续T梁，下部结构桥墩采用柱式墩，钻孔灌注桩基础，桥台采用重力式桥台，钻孔灌注桩基础。桥面平面位于曲线与直线段上，墩台径向布置。本方案盖梁集中线荷载为74.88KN/m。桥墩为柱式墩，钻孔灌注桩基础；桥墩桩径1.8m。盖梁高1.8m，宽1.6米。盖梁混凝土采用C30混凝土，钢筋为HRB400钢筋。 表1-1 盖梁尺寸数量表墩号墩高（m)盖梁长(m）盖梁高（m)墩径(m）盖梁宽（m)1#4.711.141.81.41.62#3.211.141.81.41.6图1-1 盖梁施工平面布置图图1-2 左幅盖梁施工总平面图图1-3 右幅盖梁施工总平面图第二节 水文地质条件1、地表水拟建场地跨越剑江河支流，地表水总体较发育，在丰水期水面较宽阔，深0.82m。2、地下水(1)第四系孔隙水测区第四系孔隙水主要赋存于粉质粘土层之中，通过地表径流沿土层孔隙向下渗透；主要由大气降水补给，含量极小。(2)基岩裂隙水基岩裂隙水主要储存于基岩裂隙中，大气降水通过地表岩体裂隙渗透，沿层间裂隙或构造裂隙，向地势低洼处汇流，含量较小。(3)岩溶水岩溶水主要分为岩溶裂隙水、岩溶管道水、暗河水。大气降水渗人地下后，多以岩溶裂隙水形式运动，基坑岩溶水相对较小，对工程影响较小。第三节 工程地质条件1、岩土体构成 经地质测绘及勘探揭示，桥址区上覆第四系溶沟溶槽填充粘土（Q4c），冲洪积（Q4a1+p1）卵石土，坡残积（Q4d1+e1）黏土夹碎石，下伏基岩为二叠系下统（P1m）灰岩、栖霞组（P1q）灰岩夹白云质灰岩、二叠系吴家坪组（P2w）灰岩，三叠系夜郎组与飞仙关组（T1y+f）灰岩夹白云岩。据调查测绘、区域地质资料显示，测区未见明显区域地质构造。测区下伏沉积岩，产状较为稳定，主要岩层产状为：N5W/62W。据墩柱横断面地质测绘及勘探资料显示，墩柱横断面地基土由卵石土和致密灰岩构成，卵石土呈黄色，为卵石夹细砂构成，呈中密状，卵石粒径35cm，磨圆度较好，卵石母岩为灰岩、砂岩。卵石土下层基岩为致密灰岩，呈灰色，中厚层状，节理不发育，岩心呈短柱状、柱状。地质资料显示以中风化石灰岩为地基持力层较好。桥址区主要不良地质现象有岩溶和岩溶水。2、不良工程地质作用及特殊性岩土2.1不良工程地质作用桥位区地势平坦、开阔，据工程地质调查及勘察钻探揭露结果，场地内无活动断裂通过，场地地基内无溶洞，土洞等不良地质作用和地质灾害，环境地质条件良好，无不良工程地质作用。第四节 地形地貌及工程环境拟建的都匀市班庄2#桥横跨剑江河支流，其中1#墩位于河道中，2#墩位于河岸上，桥位区受河流冲刷浸泡影响，河岸边地基土多为黄泥，土质稀软，河床较平缓，水流较慢，河水深约1米，河床与两岸的高差不大，最大高差约2m,剑江河支流的河流自西向东流，拟建大桥走向与河岸走向近于垂直，地貌上属河流冲洪积地貌。场区各路段多为城市道路及当地居民生活用地，本路段工程环境简单。第五节 气象按照贵州省工程建设地方标准贵州省建筑气象标准（黔DBJ22-01-89），本场区属北亚热带，冬春半干燥夏季湿润型气候，冬无严寒，夏无酷暑，四季分明，年平均气温16.1。市境最冷月(1 月)平均气温5.6，极端最低气温6.9；最热月(7月)，平均气温24.9，极端最高气温36.3。年平均降雨量1445.5毫米，无霜期为266305 天，年日照数1159 小时。自然地理气候条件良好。场区属珠江流域剑江河支流上游干流流域。第六节 施工条件1、班庄2#桥的工程地质勘察报告、班庄2#桥施工图纸、班庄2#桥场地内的地下管线及邻近建筑物的调查资料已备齐。2、进场施工便道完成。3、工程所需的各种机械设备备案后进场经验收，状况良好，定期保养。4、施工用电配设：根据业主提供的400KVA变压器，以满足施工需要。5、生活用水采用自来水，均已连接至施工现场。6、项目部驻地临时生活设施及临时生产设施均已完成，位于本工程（班庄2#桥）西侧，面积约1000平米，项目部现场均按公司标准化要求布置。7、混凝土按业主要求采用商品混凝土，厂家为贵州省都匀市新世强商砼有限公司，钢筋、支座等已备货，并送检合格。第七节 技术保证条件工程开工前由项目总工组织施工人员、质安人员、班组长进行交底，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之中。整理好相关技术资料，对班庄2#桥施工图纸进行深化，技术员与各工种进行详细的技术交底，对钢筋、混凝土进行试验检验以及与相关单位的技术交接计划等。第八节 参建单位建设单位：都匀市城市建设投资发展有限公司监理单位：四川恒鑫工程管理咨询有限公司设计单位：中国中铁二院工程集团有限责任公司地勘单位：深圳市勘察研究院有限公司施工单位：中建四局第五建筑工程有限公司 第二章 编制依据、编制范围第一节、编制依据1、危险性较大的分部分项工程安全管理办法建质【2009】87号2、建筑工程高大模板支撑系统施工安全监督管理导则建质【2009】254号3、建筑施工企业负责人及项目负责人施工现场带班暂行办法建质【2011】111号4、建筑施工特种作业人员管理规定建质【2008】75号5、施工企业安全生产管理规范GB50656-20116、公路工程质量检验评定标准JTG F80/1-20047、混凝土质量控制标准GB50164-20118、混凝土结构设计规范GB50010-20109、木结构设计规范GB50005-200310、钢结构设计规范GB50017-200311、钢结构工程施工规范GB50755-201212、建筑结构荷载规范GB50009-201213、工程测量规范GB50026-200714、建筑地基基础工程施工质量验收规范GB50202-200215、建设工程施工现场消防安全技术规范GB50720-201116、混凝土结构工程施工质量验收规范GB50204-201517、建筑施工模板安全技术规范JGJ162-200818、施工现场机械设备检查技术规程JGJ160-200819、建筑施工安全检查标准JGJ59-201120、施工现场临时用电安全技术规范JGJ46-200521、建筑机械使用安全技术规程JGJ33-201222、建筑施工高处作业安全技术规范JGJ80-9123、建筑施工起重吊装工程安全技术规范JGJ276-201224、公路桥涵施工技术规范JTG/TF50-201125、钢筋焊接及验收规程JGJ18-201226、混凝土泵送施工技术规程JGJ/T10-201127、钢结构高强度螺栓连接技术规程JGJ82-201128、城市桥梁工程施工与质量验收规范CJJ2-200829、都匀市纬五路建设项目二期工程都匀市纬五路二期西段阶段性施工组织设计30、都匀市班庄2#桥工程岩土工程勘察报告31、都匀市班庄2#桥工程施工图设计32、公路桥涵设计通用规范JTG D60-200433、建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-201034、钢管满堂支架预压技术规程JGJ/T 194-2009第二节 编制范围本方案适用范围为：新建班庄2#桥的1#、2#桥墩盖梁施工。第三章 施工计划第一节 施工进度计划班庄2#桥下部结构支架基础计划于2016年3月1日开工，2016年6月5日完成（地基处理），2016年3月15日开始支架搭设，为保证工期要求，配备1#、2#盖梁的支架材料（同时施工），模板的套数需根据施工情况配备2套，2016年6月5日前全部完成，盖梁施工工期94天详见下图。图3-1 施工进度计划图把握项目开工准备的先机，是控制整个施工进度的前提条件，组织好人员、物资、设备，建立强有力的管理、计划、考核、控制体制，确立质量、安全、环保体系，强化总体施工控制的有效机制，确保整个工程顺利进行。第二节 材料计划表3-1 材料计划表 序 号名 称规格单位数 量备 注1砼C30m3121.2以现场实际为准2钢筋HRB400T32.97123盘扣支架Q345钢材T154枋木10cmx10cmm3155槽钢14#a槽钢T126模板A3钢模板T8第三节 设备计划表3-2 设备计划表 序 号设 备 名 称型 号数 量功 率(KW)备 注1汽车起重机QY60225T以现场实际为准2钢筋调直机GT4/1023kw3钢筋切断机GQ40-124kw4钢筋弯曲机WJ40-123kw5交流电焊机BX3-500-1526交流电焊机BX1J-400-3337汽车臂架泵18挖掘机CAT320-D11m3第四章 施工工艺技术第一节 技术参数1、盘扣钢管力学性质见下表表4-1 钢管截面力学性质表外径（mm)壁厚t(mm)截面积A（cm2)惯性矩I（cm4)截面模量W（cm3)回转半径i(cm)603.205.7123.107.702.01483.204.5011.364.731.59482.503.579.283.861.61332.302.222.631.591.09表4-2 钢材的强度和弹性模量表Q345钢材抗拉、抗压、抗弯强度设计值300MPQ235钢材抗拉、抗压、抗弯强度设计值205MPQ195钢材抗拉、抗压、抗弯强度设计值175MP弹性模量2.06105MP2、盘扣式钢管支架主要构配件种类、规格，其基本参数如下表4-3 盘扣式钢管支架主要构配件种类、规格表名称型 号规格（） 材 质理论重量（） 立 杆A-LG-500603.2500Q345A3.75A-LG-1000603.21000Q345A6.65A-LG-1500603.21500Q345A9.60名称型 号规格（） 材 质理论重量（） A-LG-2000603.22000Q345A12.50A-LG-2500603.22500Q345A15.50A-LG-3000603.23000Q345A18.40水平杆A-SG-300482.5240Q235B1.40A-SG-600482.5540Q235B2.30A-SG-900482.5840Q235B3.20A-SG-1200482.51140Q235B4.10A-SG-1500482.51440Q235B5.00A-SG-1800482.51740Q235B5.90A-SG-2000482.51940Q235B6.50竖向斜杆A-XG-3001000482.51008Q1954.10A-XG-3001500482.51506Q1955.50A-XG-6001000482.51089Q1954.30A-XG-6001500482.51560Q1955.60A-XG-9001000482.51238Q1954.70A-XG-9001500482.51668Q1955.90A-XG-9002000482.52129Q1957.20A-XG-12001000482.51436Q1955.30A-XG-12001500482.51820Q1956.40A-XG-12002000482.52250Q1957.55A-XG-15001000482.51664Q1955.90A-XG-15001500482.52005Q1956.90A-XG-15002000482.52402Q1958.00第二节 工艺流程盖梁模版安装地基处理基础施工盘扣支架搭设测量定位盖梁钢筋安装铺设枋木、搭设护栏、底模浇筑盖梁砼枋木、底模拆除、盘扣支架拆除盖梁钢筋加工盖梁侧模加工图4-1 施工工艺流程图第三节 施工方法3.1、地基处理（1）、现浇承插型盘扣式钢管支架基础处理据现场前期桩基施工处理结果、场地实况及施工工期要求，现浇支架采用承插型盘扣式钢管支架搭设，支架地基处理高程以满足支架立杆施工高度为控制；综合考虑盖梁支架搭设所需，地基处理面积为盖梁投影面积外各边延伸2.5m进行整平，为了满足承载力的要求，基础处理需外购片石换填处理、换填深度为1m、整平后面铺一层30cm厚级配碎石，利用静压式压路机进行静压碾压，每50cm厚碾压一层（其中厚30cm级配碎石作为第三层碾压），要求换填碾压后地基承载力不得小于300KPa，而后浇筑20cm厚C25砼面层，对承台基坑回填范围、两侧排污渠顶段（端），加设2020钢筋网片补强。地基处理充分考虑监测和保证措施（地基的承载力）。（2）、截水沟施工根据现场地形，在基坑外侧设置截水沟。排水沟净宽50cm，净深40cm。挖至底后铺筑10cm厚C15混凝土垫层，沟壁用标砖砌筑12cm厚砖墙，砌筑完成后采用M7.5砂浆抹面,抹面厚度为2cm。水沟沟底坡度为2，并在基坑南、北侧各设一集水池。集水池底部为10cm厚C15混凝土垫层，迎土侧采用12cm砖墙，砖墙高度为0.8m，集水池内用2cm1:2.5水泥砂浆抹面。集水池旁边设置一处沉砂池。沉砂池长度为2.6m，宽度为1.48m。沉砂池迎土边采用24cm砖墙，中间用12cm砖墙隔断。沉砂池底部为8cm厚C15混凝土垫层，迎土边砖墙高度为1m，隔断墙高度为0.8m。污水在沉砂池内沉淀后，由污水泵抽至市政排污系统内，做到有组织排水，确保排水畅通。3.2、M60万能杆件施工准备3.2.1 承插型盘扣式钢管支架模板支撑系统的构件说明系梁及盖梁施工采用承插型盘扣式钢管支架模板支撑系统的主要承重系统，由直径为 60mm 的钢管制成，材质为 Q345B 高强度的合金钢。连接形式，采用横杆和斜杆端头的铸钢接头上的自锁式楔形销，插入立杆上按500mm 模数分布的花盘上的孔（如下图4-3,4-4所示），用榔头由上至下垂直击打销子，销子的自锁部位与花盘上的孔型配合而锁死。拆除时，只有用榔头由下向上击打销子，方可解锁，即保证了产品的稳定性，又极大地方便了安装和运输，全部系统均为一体，不易丢失部件。图4-3 联接图 图4-4 可调底座示意图承插型盘扣式钢管支架模板支撑系统在设计中确保，系统自备的水平斜杆和竖向斜杆杆件，为搭设几何不变体的架体结构，提供了方便可控的杆件选择。自稳定塔式结构单元的搭建方式，提高了架体的稳定性，设计塔架单肢立杆的极限荷载达到 20 吨以上。采用 2:1 的安全系数，架体单肢立杆杆件的承载力，按 10 吨设计使用。3.3.2 机具准备表4-4 机具表序号名称规格型号数量单位备注1锤子普通60把2棕绳15mm500米合格证3锚钩MG-46个4上料悬臂L-600mm6个5小型电葫芦普通3台上料机械6墨斗普通1个7红蓝铅笔普通5支850 米钢卷尺普通1把技术监督部门鉴定合格95米钢卷尺普通1把技术监督部门鉴定合格10小线儿尼龙150克11水平尺1m3把技术监督部门鉴定合格3.3、M60万能杆件满堂支架搭设班庄2#桥盖梁施工进行整体搭设支架，铺模浇筑，皆采用M60承插型盘扣钢管万能杆件进行搭设施工。支架搭设前在硬化的支架基础上根据支架布置间距进行弹线，确保支架搭设间距无误。本工程盖梁下为：底模模板采用6mm的A3钢模板面板长宽150cmx100cm，板下次龙骨为10cmx10cm枋木，次龙骨下为主龙骨采用双肢14#a槽钢，主龙骨下为支撑架系统；支撑系统主龙骨均采用双肢的14#a槽钢，横桥向放置；次龙骨选用10cmx10cm枋木梁，沿顺桥向放置，排列间距为150mm；主龙骨选用双肢14#a槽钢,沿横桥向布置排列间距根据支架间距确定；主龙骨下方为支撑系统，立杆的横桥向间距为0.6m、1.2 m，顺桥向采用0.9m间距布置（详见附图）。配以水平剪刀撑和竖向斜杆，分别组成几何不变体的稳定塔式结构。不同的塔架间以横杆相连成一个整体。立杆的步距有1m、 1.5m，单根立杆承载力超过40KN，底层步距为1m，顶端加强为1m或 0.5 m步距，并相配竖向斜杆以增加架体顶端的稳定性和承载性能。承插型盘扣式钢管支架模板支撑系统底部采用标准基座与可调底座配合的方式，方便调节基础平面高差。图4-5 1#墩盖梁立杆横断面图图4-6 1#墩盖梁立杆侧立面图图4-7 2#墩盖梁立杆横断面图图4-8 2#墩盖梁立杆侧立面图班庄2#桥盖梁支架搭设高度最低为3.2m，最高为4.7m。根据规范要求，当搭设高度不超过8m的满堂模板支架时，步距不超过1.5m，支架架体四周外立面向内的第一跨每层均设置竖向斜杆，架体整体底层以及顶层均设置竖向斜杆，并在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的剪刀撑。顶层和底层必须设置水平斜杆，连续满布。立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管的接头应错开，且错开高度不宜小于75mm。同时要求接长处插销必须全部安装，以确保立杆垂直度。图4-13 满堂架高度不大于8m斜杆、剪刀撑设置图满堂架高度不大于8m 满堂架高度不大于8m斜杆设置立面图 剪刀撑设置立面图 1立杆；2水平杆；3斜杆；4扣件钢管剪刀撑为避免剪刀撑在断面内出现空档，剪刀撑上下搭接长度要求不小于1m、不少于三个扣件、端部两个扣件设置在距离端头不少于10cm处。剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中线至主节点的距离不得大于150mm。模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。图4-15 顶托的伸长图钢管支架两端与桥墩及台身连为整体，以增强稳定性。图4-16 钢管支架与桥墩台连接图钢管架必须设置纵、横扫地杆，扫地杆距底座不得大于20cm。3.4、施工工艺（1） 施工流程 图4-17 施工流程图 （2）部分细节的处理由于本施工项目架体宽度6.3m，长度为14.4m；，特对方案中以下几个特殊部位进行特殊处理。1）搭建高大结构时，几何不变体系的一致性及保证措施支架架体四周外立面向内的第一跨每层均设置竖向斜杆，架体整体底层以及顶层均设置竖向斜杆，并在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆，在架体每层均设置水平剪刀撑。水平剪刀撑连续设置。为避免剪刀撑在断面内出现空档，剪刀撑上下搭接长度要求不小于1m、不少于三个扣件、两端两个扣件设置在距离端头不少于10cm处。剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中线至主节点的距离不得大于150mm。2）充分利用已有建筑结构，进一步提高架体的稳定性本设计方案中，因施工要求，采用了一个盖梁为单位搭建，这样对桥墩形成了包围和跨越。在搭建方案，架体可以近距离的将桥墩包围，并使整个架体形成整体，而减少了由于桥墩的存在对支撑系统连续性的干扰。使得整个架体形成一体，进一步提高了架体的抗扭转能力。必要时采用?48钢管卡扣加固抱柱在跨越桥墩处，采用特殊设计的可调连墙支撑，将上述存在的间隙进行填充，将架体禁锢在桥墩上，避免可能存在的架体扭动。 3）荷载稳定性确认支撑系统搭建完成后，必须进行如下确认程序：a对系统各部件作紧固确认，确保连接件安装到位并有效卡紧。b确认搭建的整体尺寸符合设计要求。c为保证桥梁混凝土结构的质量，脚手架模板支撑系统搭设完毕后，必须进行预压处理，以消除架体、主次梁、模板的非弹性变形对地基压缩沉降的影响，同时取得架体弹性变形的实际数值，作为施工参考。d预压方法依据桥梁混凝土重量分布情况，在搭设好的架体上堆放与荷载等重的重物。预压时间视架体地面沉降而定。4.4 M60万能杆件式模板支撑系统的搭设、检查、使用要求4.4.1 搭设要求（1）支撑架搭设前在现场对杆件、配件再次进行检查，禁止使用不合格的杆件、配件进行安装。（2）支撑架安装前必须进行技术、安全交底。统一指挥，并严格按照支撑架的搭设程序进行安装。（3）在架体搭设前必须对搭设基础进行检查，基础周围要求铺设木板或木方，对基础不符合安全施工的部位坚决不准许施工。待基础处理合格后方可施工。（4）支撑架立杆的搭设位置按施工图,放线确定。先放线定位后，放置木方或钢板桩，然后按放线位置准确地确立摆放可调底座的位置，然后将标准基座放入可调底座；将扫地横杠和水平斜杆锁定在立杆上，保持其稳定；再用水平尺或水平仪调整整个基础部分的水平和垂直，挂线调整纵、横排标准基座是否在一条直线上，用钢卷尺检查每个方格的方正；检验合格后再进行上部标准层架体的搭设，立杆交错布置，错开立杆竖向距离不小于500mm。上部架体搭设，按先立杆后水平杆，再水平斜杆和竖向斜杆的顺序搭设，形成基本的架体单元，再以此扩展搭设成整体支架体系。在施工中随着架体的升高随时检查和校正架体的垂直度，控制在 3内，锁销必须打紧。（5）斜杆和横杆接头上与花盘连接的插销，用铁锤击紧至自锁起作用的位置。每搭完一步支架后，及时矫正水平步距，立杆的纵、横距，立杆的垂直偏差和水平杆的水平偏差。立杆的垂直偏差不大于模板支架总高度的 1/500，且不得大于 50mm。到达顶层，在立杆顶部放置可调托撑。托撑上放置主梁，并用配套的紧固件将主梁固定于托撑上。如需搭设辅梁，需用配套的紧固件将辅梁与主梁紧固连接。（6）可调底座和土层基础上垫板准确放置在定位线上，保证水平。垫板平整、无翘曲，不得采用已开裂垫板。M60 模板支撑系统的可调底座高度为550mm，可调范围为300mm；可调顶托高度为650mm，可调范围为400mm。支撑架架体顶端受力较集中，底部横杠和斜杆，尽量接近主梁和顶部模板。图4-19 可调顶托及可调底座图 可调底座 可调顶托（7）本工程立杆可调底托调节量上控制最底排横杆距底座板间距不大于600mm，最上排横杆距可调顶托板间距不大于500mm。（8）在搭设过程中不得随意改变原设计、减少材料使用量、配件使用量或卸载。节点搭设方式不得混乱、颠倒。现场确实需要改变搭设方式时，必须经项目负责人或支架设计人员同意签字后方可改变搭设。（9）由于施工地处于风季，搭设高度超过六米时，设置防风缆绳。拆除时亦然。（10）混凝土浇筑或承压实验前，施工管理人员组织对搭设的支架进行验收，并确认符合施工方案要求预压后，再浇筑混凝土。4.4.2使用要求（1）严禁在支撑系统上集中堆放任何超重物料。脚手架悬跨部位集中堆载不超过300kg/m2，且悬跨部位最大堆载为 2 吨；主梁下落地架体上堆载不超过 2 吨/m2，最大不超过 20 吨。（2）在支撑系统上的最大作业高度，可以进行正常作业为限，禁止在支撑系统上以任意方式增加任何超高物体。（3）作业人员不得随意拆除支撑系统的基本构件、整体性杆件、连接件、防护措施等。确因操作需要临时拆除的，必须经过技术部门同意后由专业人员拆除，并按照要求进行相应补强，在作业完成后及时恢复。（4）每次施工前必须对施工区域内的支撑系统进行检查，发现问题及时提出，并由专业人员排除隐患，在确认无安全隐患后，方可继续施工作业。（5）在每天架上作业完成后，必须对工作面上的可移动物体进行清理，防止移动物体坠落。不论任何原因严禁自支撑系统上向下抛掷、丢弃任何物品。（6）支撑系统上不得有任何超载荷施工作业，如果确实需要超载荷作业时，必须通过项目负责人或技术部门同意，签字后方可施工作业。（7）安全防护：在盖梁两侧均搭设防护栏杆，钢管支架纵、横间距0.6米，横杆步距1.2米，在栏杆底部铺设竹胶板，再满铺胶合板作为人行通道及零星材料堆放位置（不大于300kg/m2）。（8）底模横、纵梁底模下横梁采用1010cm枋木，间距为15cm；纵梁采用双肢14#a槽钢，间距为15cm。（9）底模模板采用6mm厚的A3钢模模板长宽150cmx100cm。混凝土梁自重通过底模，底模的预拱度及表面平整度采用不同厚度的钢板垫块在模板肋带处调节。3.5、预压对预压场地进行整平压实后，盘扣支架搭设完成，在盖梁砼施工前，对支撑体系进行相当于1.2 倍盖梁自重与模板重量之和的荷载预压，采用标准编织袋装碎石作为主要预压材料。加载时需要严格称重。雨天采用防水蓬布，对加载碎石袋进行覆盖。以检查支撑体系的承载能力，减少和消除支撑体系的非弹性变形及地基的沉降,预压时间3天。压重材料采用相应重量的砂袋，并按盖梁结构形式合理布置压重材料数量，砂袋布置完成后用彩条布覆盖。待消除支撑体系非弹性变形量及压缩稳定后测出弹性变形量，即完成支撑体系压重施工。撤除压重材料后，设置支撑体系施工预留拱度，调整支撑体系底模高程，并开始盖梁施工。按照荷载总重的060%100%60%0进行加载及卸载，并测得各级荷载下的测点的变形值。卸载时按照分层逐级的原则卸载。观测点布设：沉降观测点设于盘扣支架底部，沿盖梁纵向方向设置，每排设3点，排间距5.0m，上各设置3个观测点。堆载前先测量设置于板上的各检测点标高，观测各堆载阶段的数据，计算出支架沉降数据。加载过程中派专人观测支架变形情况，全部加载后，不可立即卸载，需等压一段时间后，测量预压结果，当24小时沉降量监测合格后不大于2mm时，可进行卸载，遵照逐级卸载，跟踪测量的原则进行并详细记录，卸载后将预压得出的数据存档便于正式施工中底模标高的调整。加载预压前，在附近位置作一临时水准点，采用三等水准测量观测方法对设置好的测点进行压载全程标高、位移观测，并按支撑体系沉降监测表顶部（底部）测点表格进行观察记录。支撑体系预压的监测须包括下列内容：1.加载之前监测点标高；2.每次加载后监测点标高；3.加载至120%后每间隔24h监测点标高；4.卸载6h后监测点标高。预压监测须计算沉降量、弹性变形量、非弹性变形量。支撑体系沉降监测记录与计算须符合下列规定：5.预压荷载施加前，须监测并记录支撑体系顶部和底部监测点的初始标高；6.每级荷载施加完成时，须监测各监测点标高并计算沉降量；7.全部预压荷载施加完毕后，每间隔24h须监测一次并记录各监测点标高，当支撑体系预压符合（各监测点最初24h的沉降量平均值小于1mm；各监测点最初72h的沉降量平均值小于5mm。）两条件之一时，可判定支撑体系预压合格，可进行支撑体系卸载；8.卸载6h后，须监测各监测点标高，并计算支撑体系各监测点的弹性变形量；9.须计算支撑体系各监测点的非弹性变形量。为确保预压安全，加载分三级：一级为60%加载量，观测沉降量；二级为80%加载量，观测沉降量；三级为100%加载量，观测沉降量。每级加载完成后，须先停止下一级加载，并每间隔12h对支撑体系沉降量进行一次观测，当支撑体系顶部监测点12h的沉降量平均值小于2mm时，可进行下一级加载。卸载后，为得到非弹性变形，对观测点进行复测，测定地基沉降和支撑体系、模板变形量，同时确定地基卸载后的回弹量。根据压重数据及理论计算调整底模标高及支撑体系高度，进行支撑体系施工预留。预拱度设置表 表4-4 序号项 目计算及测量值备 注1支撑体系卸载后由上部构造自重及活载一半产生的竖向挠度1可以由设计院提供2支撑体系在荷载作用下的弹性压缩2压重卸载后底模测量值与压重时测量值之差3支撑体系在荷载作下的非弹性压缩3压重卸载后支撑体系高程测量值与压重前测量值之差，扣除基底沉陷值4支撑体系基底在荷载作用下的非弹性沉陷4基座压重前、后高程测量值之差5预拱度= +2+3+4：跨中预拱度值6预拱度值设置x=4X（LX）/L2按二次抛物线法分配L：跨长；X：距左支点的距离；x：距左支点x的预拱度值。图4-20 横向观测点布置图图4-21 纵向观测布置图图4-22 :箭头代表砂袋加载方向 预压砂袋加载顺序3.6、模板施工3.6.1 模板制作及安装 盖梁梁底模板采用厚6mm钢模板拼装而成。外模采用钢模板，厚6mm。钢模板外不需木背带，必要时可用普管加强，纵向间距15cm；纵向背带采用双肢14#a槽钢，钢管进行锁定，双肢槽钢纵向间距90cm，拉杆采用20mm，每侧拉杆头均需采用双螺母。3.6.1.1钢模板安装安全防范措施(1)安装组合钢模板，一般应按自下而上的顺序进行。模板就位后，要及时安装好U型卡和L型插销，连杆安装好后，应将螺栓紧固。同时，架设支撑以保
