附录D 常用电气元件说明书

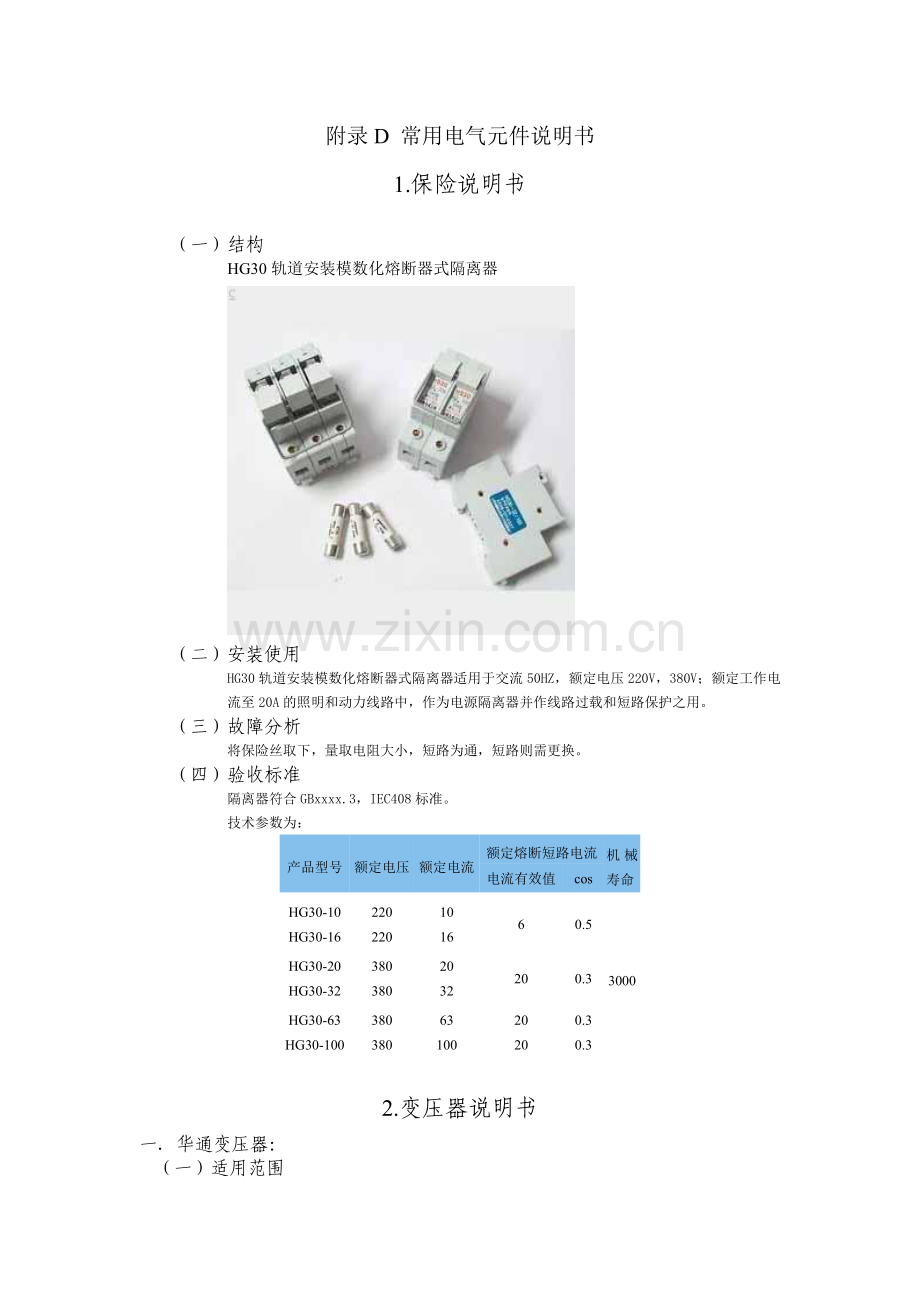

1.保险说明书

（一） 结构
HG30轨道安装模数化熔断器式隔离器

（二） 安装使用
HG30轨道安装模数化熔断器式隔离器适用于交流50HZ，额定电压220V，380V；额定工作电流至20A的照明和动力线路中，作为电源隔离器并作线路过载和短路保护之用。
（三） 故障分析
将保险丝取下，量取电阻大小，短路为通，短路则需更换。
（四） 验收标准
隔离器符合GBxxxx.3，IEC408标准。
技术参数为：
产品型号
额定电压
额定电流
额定熔断短路电流
机械寿命
电流有效值
cos
HG30-10
HG30-16
220
220
10
16
6
0.5
3000
HG30-20
HG30-32
380
380
20
32
20
0.3
HG30-63
380
63
20
0.3
HG30-100
380
100
20
0.3

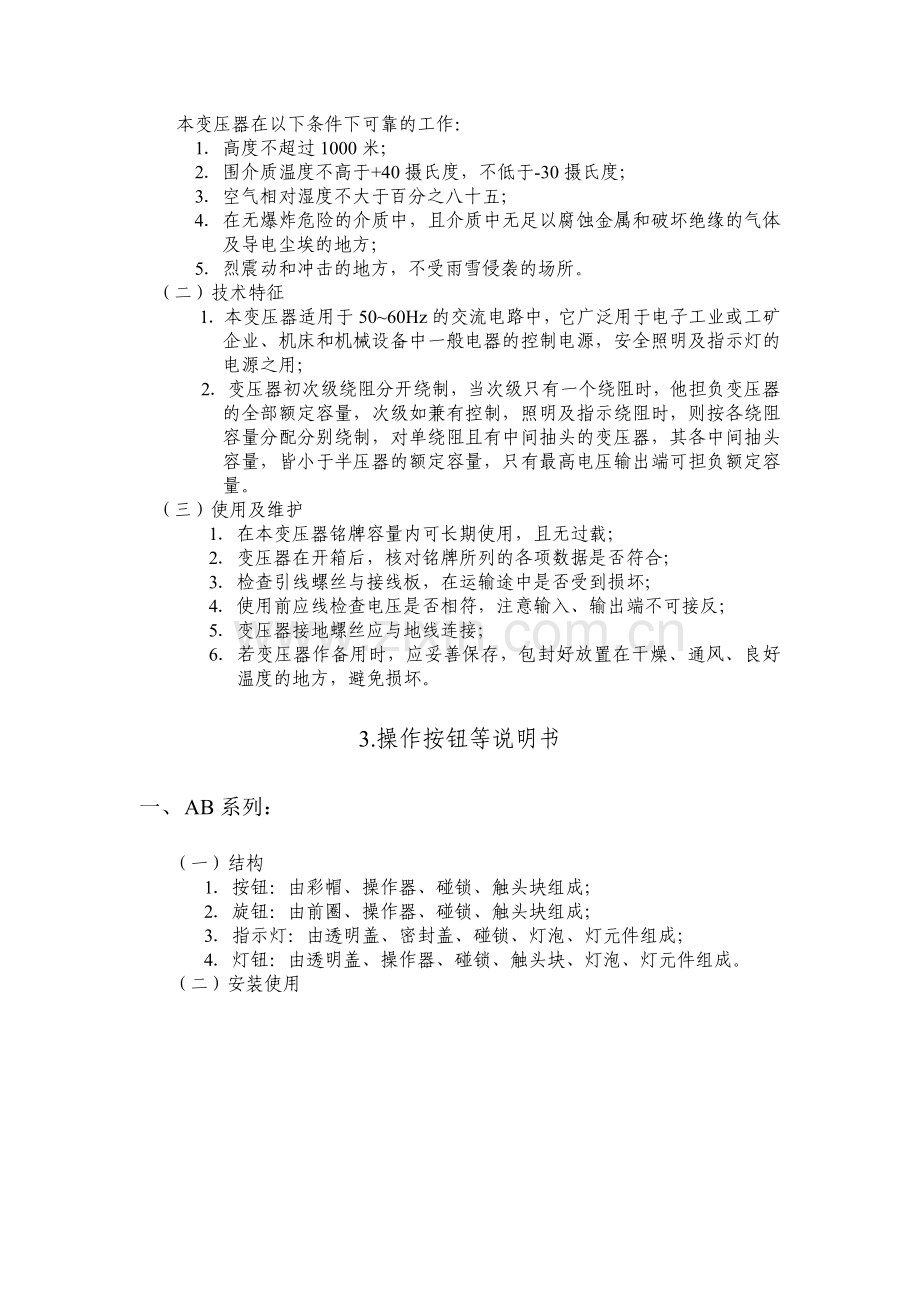

2.变压器说明书
一．华通变压器：
（一）适用范围
本变压器在以下条件下可靠的工作：
1．高度不超过1000米；
2．围介质温度不高于+40摄氏度，不低于-30摄氏度；
3．空气相对湿度不大于百分之八十五；
4．在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
5．烈震动和冲击的地方，不受雨雪侵袭的场所。
（二）技术特征
1．本变压器适用于50~60Hz的交流电路中，它广泛用于电子工业或工矿企业、机床和机械设备中一般电器的控制电源，安全照明及指示灯的电源之用；
2．变压器初次级绕阻分开绕制，当次级只有一个绕阻时，他担负变压器的全部额定容量，次级如兼有控制，照明及指示绕阻时，则按各绕阻容量分配分别绕制，对单绕阻且有中间抽头的变压器，其各中间抽头容量，皆小于半压器的额定容量，只有最高电压输出端可担负额定容量。
（三）使用及维护
1．在本变压器铭牌容量内可长期使用，且无过载；
2．变压器在开箱后，核对铭牌所列的各项数据是否符合；
3．检查引线螺丝与接线板，在运输途中是否受到损坏；
4．使用前应线检查电压是否相符，注意输入、输出端不可接反；
5．变压器接地螺丝应与地线连接；
6．若变压器作备用时，应妥善保存，包封好放置在干燥、通风、良好温度的地方，避免损坏。

3.操作按钮等说明书
一、 AB系列：
（一）结构
1． 按钮：由彩帽、操作器、碰锁、触头块组成；
2． 旋钮：由前圈、操作器、碰锁、触头块组成；
3． 指示灯：由透明盖、密封盖、碰锁、灯泡、灯元件组成；
4． 灯钮：由透明盖、操作器、碰锁、触头块、灯泡、灯元件组成。
（二）安装使用

（三） 故障分析
旋钮前圈和操作器件的密封环，用力过大易崩断，更换旋钮。
（四） 验收标准
防护等级：IP66；
二、 上海二工系列：
（一）结构

（二）安装使用
i. 按钮

ii. 旋钮
二位置旋钮：

三位置旋钮：

iii. 灯钮

iv. AD16指示灯

v. 一般钮，带灯钮，钥匙钮和旋钮安装尺寸：

vi. 蘑菇按钮及长柄旋钮安装尺寸：

（三）故障分析
1．如安装后发现按钮有卡滞现象，应调节中座的两颗紧定螺钉，保持松紧一致，即可消除。
2．安装完毕后，应检查开关元件的搭扣是否完全扣入。

（四） 验收标准

4.交流接触器说明书

（一） 结构
1.施耐德

LC1-D09 LC1-D12 LC1-D18 LC1-D25 LC1-D32 LC1-D38

LC1-D40 LC1-D50 LC1-D63 LC1-D80 LC1-D95

LC1-D115 LC1-D150 LC1-D170

线圈参数

LC1-D09
LC1-D12
LC1-D18
LC1-D25
LC1-D32
LC1-D40
LC1-D50
LC1-D63
LC1-D80
LC1-D95
吸合电压 50/60Hz（V）
（0.85-1.1）Us
释放电压 50/60Hz（V）
（0.2-0.75）Us
线圈
功率
50Hz
吸合
（VA）
70
70
110
110
110
200
200
200
200
200
保持
（VA）
8
8
11
11
11
20
20
20
20
20
60Hz
吸合
（VA）
80
80
115
115
115
200
200
200
200
200
保持
（VA）
8
8
11
11
11
20
20
20
20
20

功耗
（W）
1.8-2.7
1.8-2.7
3-4
3-4
3-4
6-10
6-10
6-10
6-0
6-10

（二） 安装使用
外形尺寸:

安装尺寸:

安装方法：
LD1-D09至D38：夹持安装在35mm凹型导轨上；
LD1-D40至D95：夹持安装在35mm凹型导轨或75mm凹型导轨上。
LD1-D115至D170：夹持安装在2X35mm凹型或螺丝固定。
电源接线端：
LD1-D09至D170型：有防手触保护和直接接线端；

（三） 故障分析
接触器通电后吸合不上：量取线圈电压，以及接触器电阻，保证接触器内无杂物，以及接线连接正确后，更换接触器。
（四） 验收标准

主电路技术参数
型号
额定绝缘电压（V）
约定发热电流Ith(A)
额定工作电流Ith(A)
控制功率（kw）
触头数量
备注
220V
380V
415V
440V
660V
SGLC1-D0910
SGLC1-D0901
660
25
9
2.2
4
4
4
5.5
3P+NO
3P+NC
安装方式1、两个螺钉安装2、35mm导轨安装
SGLC1-D1210
SGLC1-D1201
25
12
3
5.5
5.5
5.5
7.5
3P+NO
3P+NC
SGLC1-D1810
SGLC1-D1801
32
18
4
7.5
9
9
10
3P+NO
3P+NC
SGLC1-D2510
SGLC1-D2501
40
25
5.5
11
11
11
15
3P+NO
3P+NC
SGLC1-D3210
SGLC1-D3201
50
32
7.5
15
15
15
18.5
3P+NO
3P+NC
SGLC1-D4011
60
40
11
18.5
22
22
30
3P+NO+NC
安装方式1、3个螺钉安装2、75mm或35mm导轨安装
SGLC1-D5011
80
50
15
22
25
30
33
SGLC1-D6311
80
63
18.5
30
37
37
37
SGLC1-D8011
125
80
22
37
45
45
45
SGLC1-D9511
125
95
25
45
45
45
45

5.开关电源说明书
一．朝阳电源：
型号：4NIC-K120;
输入电压：AC220V+/-10％，使用时外接适量保险丝；
频率：50赫兹；
尺寸：B型160X150X100；
极性：悬浮；

绝缘性：
输入对外壳：AC1500V/分钟；
输入对输出：AC1000V/分钟；
输出对外壳绝缘电阻：≥200MΩ；
漏电流≤10mA。

6.空气开关说明书

（一） 结构
梅兰日兰C45AD

（二） 安装使用
用于线路和电气设备过载及短路保护，适用于商业和工业及民用配电系统的保护。
接线：采用带夹箍的接线端子，电缆截面可达：25mm2。
辅助装置和附件：可配各种辅助装置，其中包括GG45LE附件。
安装尺寸：9mm的极数倍。

（三） 故障分析
在合理选用空气开关，正确接线的前提下，更换空气开关。
（四） 验收标准
技术参数：
额定电流： 1 3 6 10 16 20 25 32 40 50 60A（30°C时）。
额定电压：240/415V AC。
分断能力：符合IEC60898标准。

额定电流（A）     极数      额定工作电压（A）     分断能力（A）
1-40         5P      220               6000
2 3 4P    380              6000
50 63        1P      220               4500
2 3 4P    380               4500
机械寿命：20,000次(断-通)。
脱扣特性：（5-10）IN瞬时脱扣。
C型曲线：（5-10）In瞬时脱扣。
抗湿热性：2类（温度55ºC时，相对湿度为95%）。
质量认可：获得 安全认证证书。
