合肥市瑶海区滨河路绿化工程监理实施细则.docx

资源描述

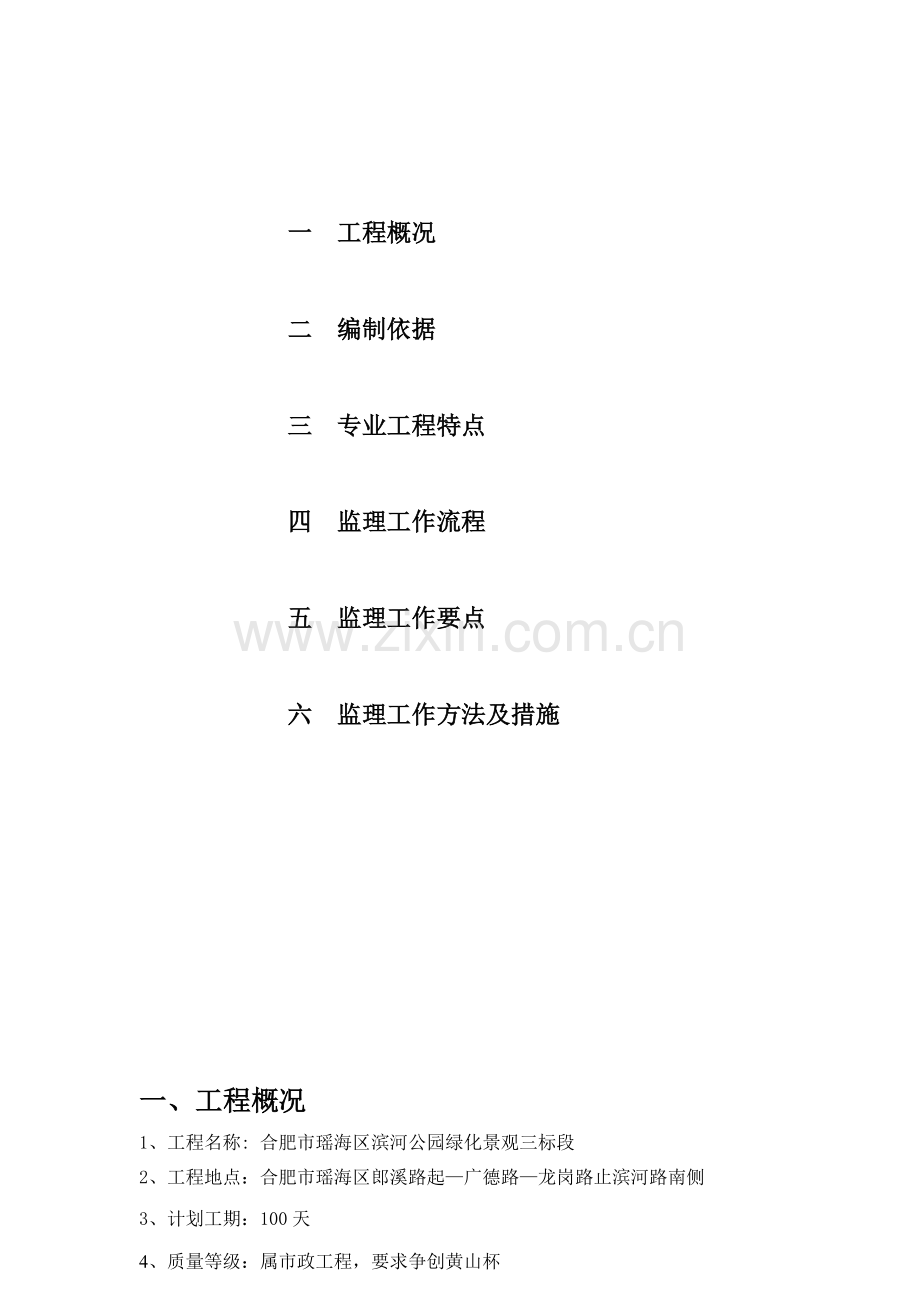

合肥市瑶海区滨河公园绿化景观三标段工程监理实施细则编制：审核：北京中城建建设监理有限公司二零一四年七月目录一工程概况二编制依据三专业工程特点四监理工作流程五监理工作要点六监理工作方法及措施一、工程概况 1、工程名称: 合肥市瑶海区滨河公园绿化景观三标段 2、工程地点：合肥市瑶海区郎溪路起—广德路—龙岗路止滨河路南侧 3、计划工期：100天 4、质量等级：属市政工程，要求争创黄山杯 5、建设单位：合肥市瑶海区城建投资有限公司 6、设计单位：华艺生态园林股份有限公司 7、监理单位：北京中城建建设监理有限公司 8、施工单位：河南圣锦园林工程有限公司二、编制依据 1、《建设工程委托监理合同》、《建筑工程施工合同》。 2、该绿化景观工程监理是受工程项目建设单位的委托，依据国家有关工程建设-的法律、法规，经有关部门批准的工程项目建设文件，建设工程委托监理合同及建设工程合同，对工程建设实施的专业化监督管理。在实施工程建设中和实施后监理依据是：中华人民共和国国务院《城市绿化条例》； 3、中华人民共和国行业标准《城市绿化工程施工及验收规范》CJJ/T82-99 4、施工设计图纸、设计说明、变更设计图纸 5、《建设工程监理规范》（GB50319-2012） 6、《绿化设计规程》（DBJ08-15-89） 7、《园林植物栽植技术规程》（DBJ08-18-91） 8、《草坪建植和草坪养护管理的技术规程》（DBJ08-67-97） 9、《园林栽植土质量标准》（DBJ08-231-98） 10、《园林工程质量检验评定标准》（DG/TJ08-701-2000） 11、《建筑工程施工质量验收统一标准》（GB50300-2013）三、专业工程特点： 1、本项绿化工程植物材料的选择和配置有以下特点植物类别丰富，品种充实。植物类系包括了常绿乔木、落叶乔木、开花及色叶类亚乔木、落叶灌木、修剪造型球、地坡植物及草坪等。植物品种共有43种，其中常绿乔木、落叶乔木、开花及色叶类亚乔木、落叶灌木、修剪造型球等有33个品种，地被植物11个品种。景观效果明显，工程竣工后可以形成乔、灌、草（地被）结合；花、果、叶相配；高、中、低错落，层次和季相丰富；以春景为主，四季有花，四季常青，呈现生物多样性并具有湿地生态景观的人工植物群落，另外本工程采用古典景观路灯，投射灯等，增添了视觉效果。 2、本工程属市政综合工程，工期紧，工程繁杂，工程量大，本工程设计到体育场，网球场，活动广场，田径场，篮球场，绿色交通停车处，公厕，停车场，等公共服务设施和基础设施。同时人行路面有红色沥青路面，卵石路，湿地栈道，栈桥，工业廊道等路面。工程有广德桥的桥梁工程，以及望月台和休闲凉亭的园林工程。 3、本工程的专业性工程较强、工程形势复杂多样：包括了土方工程的开挖和填平，混凝土砖砌体工程，给排水管道工程，沥青道路工程，照明工程，及桥梁木栈道工程，绿化种植工程。 4、本工程的道路工程做法为：40厚中粒式沥青混凝土面层+60厚粗粒式沥青混凝土+200厚C20混凝土（按4-6米分仓跳格浇筑）+300厚天然级配砂石+素土夯实（压实度≥93%）。所有木件均采用防腐防水处理。 5、网球场篮球场自行车停车场工程做法为：200厚C20混凝土（按4-6米分仓跳格浇筑）+300厚天然级配砂石+素土夯实（压实度≥93%）。 6、广场路面工程做法为：100厚花岗岩+30厚1:3干硬性水泥砂浆+200厚C20混凝土（按4-6米分仓跳格浇筑）+150厚碎石灌M2.5混合砂浆+150厚级配砂石+素土夯实（压实度≥93%）广场基层每6m×6m应设置伸缩缝、缝宽10~20m,缝深至基层,内嵌沥青油膏,上撒粗砂; 为保证景观效果统一，所有位于广场及园林路面的井盖均做双层井盖，面层做法应与周围铺装一致。 7、所有外漏铁件应于完成最终饰面之前，按照相关施工设施规范进行除锈、防锈处理。所有室外墙面所用之外墙涂料，均应具有防水防污及适应本地气候条件的耐久性。所有室外地面所用天然石材普铺装材料，均应按照相应规范要求进行防污、防碱处理四、监理工作流程监理工作总程序签订委托监理合同（建设单位、监理单位）委派和确认总监理工程师（监理单位、建设单位）成立监理项目部（监理单位）收集有关工程项目资料（监理项目部）编制监理规划（总监理工程师、专业监理工程师）第一次工地交底会（监理人员、建设单位、承包单位）施工准备阶段监理控制（监理项目部）工地例会质量控制造价控制进度控制合同管理资料管理竣工验收（建设单位、监理项目部）保修阶段监理工作（监理项目部）监理总结、资料归档（监理项目部）实施阶段监理控制施工准备阶段监理工作程序熟悉、检查设计文件（全体监理人员）参加设计技术交底（总监理工程师/代表、专业监理工程师）签署《工程开工报审表》（总监理工程师）参加第一次工地会议（总监理工程师/代表、专业监理工程师）审查施工组织设计（方案）（总监理工程师）审查承包单位现场管理体系（总监理工程师/代表）审查分包单位资格（专业监理工程师）检查测量放线控制成果（专业监理工程师）检查开工准备情况（专业监理工程师）质量控制工作程序组织新材料、新工艺、新技术、新设备专题认证（专业监理工程师）签认施工工艺、施工措施（专业监理工程师）复核测量放线成果（专业监理工程师）检查承包单位计量设备（专业监理工程师）材料、构配件、设备质量控制（专业监理工程师）考核承包单位试验室（专业监理工程师）审查施工组织设计（方案）变更文件（专业监理工程师）审核重点部位、关键工序施工措施（专业监理工程师）签认施工组织设计（方案）变更文件（总监理工程师）抽查、巡视检查、旁站监督（专业监理工程师、监理员）签认隐蔽工程报验申请（专业监理工程师）审核、签认分项工程质量验评资料（专业监理工程师）隐蔽工程验收流程质保资料完整合格隐蔽工程验收自检合格自检合格施工承包方施工承包方填报报验申请表监理在报验申请表上签认同意意见施工承包方进行下道工序施工施工承包方整改否可监理对隐蔽工程及分项工程质量检查及验收施工测量放线监理查验程序监理审核承包商测量放样（计算）填报报验申请表监理复测校核进入下道工序承包商测量放样准备工作,熟悉图纸, 按图对数据进行校核,制订测量及放样方案。合格不合格不同意进度控制工作程序签订承发包合同建设单位与施工单位编制施工总进度计划施工单位审查施工总进度计划监理单位编制年、季、月度实施计划施工单位审查实施计划监理单位组织实施进度计划施工单位检查计划实施情况监理单位修改实施进度计划实际值与计划值比较同意不同意同意不同意有偏差根据总进度控制计划，编制下期实施性进度计划施工单位根据形象计划编写月报监理单位安全施工监管工作程序编制安全和文明施工监理计划和监理规则检查安全管理网络、技术交底安全措施落实情况安全事故处理程序/监理参加定期安全检查有无不安全因素？不文明因素？监理发全整改通知单承包商整改监理复查整改合格正常施工有无安全事故无有有否处理事故，制定整改措施，消除事故原因监理检查事故处理结果符合要求审查承包商安全计划和安全措施继续施工无是是施工现场环境保护监管工作程序组织有关各方处理环境污染事故（专业监理工程师）落实整改措施（承包单位）编制施工环境保护方案（承包单位）方案审核并提出书面意见（专业监理工程师）不同意编制施工环境保护监理规划（总监理工程师）编制施工环境保护监理细则（专业监理工程师）同意开工前施工环境保护交底工作（专业监理工程师、承包单位）落实施工环境保护措施、作业准备工作，并报审（承包单位）实施（承包单位）检查执行情况（专业监理工程师）发现环境污染隐患及时发出整改通知（专业监理工程师）发生环境污染事故提出书面报告（承包单位、专业监理工程师）建设单位代表建设单位代表上报上报落实整改（承包单位）签署审核报告（专业监理工程）不同意同意交工监理工作程序提交交工申请报告（承包单位）确认工程完成（专业监理工程师）确认质量合格（专业监理工程师）确认现场清理完毕（专业监理工程师）落实整改（承包单位）存在问题存在问题存在问题无问题无问题无问题无问题成立交工检查小组（总监理工程师）审查交工申请（检查小组）现场检查与评估（检查小组）编制检查报告（检查小组）签发交工证书（总监理工程师）单位工程验收监理工作程序监理单位组织初验，施工，设计单位参加监理就存在的问题提出书面整改意见承包人验收合格后提出预验收申请承包人整改监理单位复验业主提交工程档案资料并提出竣工验收申请承包人报质检站核验、施工、监理、设计及其有关单位参加进入报修阶段汇总问题清单报业主申报否监理单位审查资料及现场预检可申报可可可建筑材料审核监理工作程序承包方自检厂（场）质保书建筑材料提交材料报验单（承包方）检测单位下厂检验（必要时）审批 (监理工程师) 材料进入施工现场使用按规定批量自检填写报验单（承包方）定期上报、归档继续使用不合格专业监理发现有疑问，提出抽检查，复验。通知停止使用，运出现场。审批 (监理工程师) 工程付款监理工作程序施工单位提出付款申请总监理工程师审查工程进度、质量，签署付款凭证。建设单位进行上报检查，付款。申报否报告五、监理工作要点（一）绿化工程质量控制要点 1土壤准备（1）栽植土壤的理化性质必须符合《园林栽植土质量标准》（DBJ08-231-98）的要求，严禁使用建筑垃圾土、盐碱土、重粘土、砂土及含有其他有害成分的土壤；严禁在栽植土层下有不透水层。土球或根系下的有效土层，乔木必须≥40厘米，灌木必须≥20厘米。盐碱土、粘土、砂土应根据栽植土质量要求进行改良后方可栽植。植物类别喜酸性植物乔木行道树灌木一般草坪 PH值 5.0~6.5 6.0~7.8 6.0~7.8 6.0~7.5 6.5~7.5 （2）栽植土地形平整度、造形和排水坡度土方施工过程中应注意栽植土的渗水功能，尽管减少机械设备（尤其是重型机械）的碾压；已经压实的种植土必须按设计要求进行翻松，乔木0.8-1.0m，灌木0.5-0.7m，草皮及地被0.2-0.3m，翻土时不得损坏地下管线。根据土方施工不同的操作方法及降雨量的多少，对地形沉降程度进行事前估测，沉降系数一般在5%-20%，回填的栽植土经自然沉降后应平整，地形的造形和排水坡度应符合设计要求，无积水现象；与草坪接壤的树坛、花坛及地被的地势略高于草坪。栽植土基本整洁，清除各种杂草根茎，无大于3厘米粒径的石砾，瓦砾等杂物。栽植土与道路（挡土墙或挡土侧石）接壤处，栽植土应略低于3-5厘米，栽植土与边口线应平直。（3）栽植土工程的尺寸要求，允许偏差和检验方法见下表项次项目尺寸要求（cm）允许偏差(cm) 检验方法 1 有效土层厚度大、中乔木胸径 ≥15cm 130 - 0 挖样洞，观察或尺量检查＜15cm 100 -0 小乔木和大、中灌木 80 -0 小灌木、宿根花卉 60 -0 地被、草坪及一、二年生草花 40 -0 2 栽植土块径大、中乔木 8 +0 观察或尺量检查小乔木和大中灌木 6 +0 小灌木、宿根花卉 4 +0 草坪、花坛、地被 2 +0 3 地形相对标高全高＜100cm ／ +5 用水准仪测量或尺量检查 100cm~300cm ／ +10 301~500cm ／ +20 （4）土方工程监理程序熟悉图纸挖样洞检查栽植土层下面是否有不透水层按表质量标准检查有效土层厚度是否符合规范要求基本清除栽植土中的各种杂草根茎、石砾、瓦砾等杂物对由机械设备压实的种植土进行翻土绿带进种植土前由施工单位填写工程报验单交绿化监理组由监理组人员到施工现场实地审核是否具备进土条件到取土点检查土质是否符合栽植要求经同意后到卸土点检查土方质量若发现有不符合要求的土方拒绝车辆卸土或签发监理通知单，要求施工单位将劣质土运离现场填土须充分考虑虚土的沉降系数对地形标高进行实地测量土方工程竣工后由市园林绿化质量检测室到施工现场对种植土进行取样、检验审核施工单位填写的隐蔽工程验收记录，组织施工单位、建设单位对土方分部工程进行初验。检查数量：每3000平方米检查一点，每点为500平方米，不少于3点。 2、苗木验收植物材料的种类、规格必须符合设计要求；严禁带有严重的病、虫、草害，检查“苗木出圃单”及植物材料的“植物检疫证”。（1）苗木带土球其土球大小必须达到规定标准。 ①树木地径3-4cm，土球直径取45cm ②树木地径＞4cm、＜19cm地径每增加1cm，其土球直径增加5cm，公式：设地径为X即：（x-4）×5+45=土球直径 ③ 树木地径周长＞60cm即以所量得长度为土球的半径（2）苗木质量要素：泥球含水量、苗木新鲜度、泥球土质、泥球外围根系裸露状况，裸根苗木的根幅尺寸及须根量多少，根系、树皮、树冠是否有损伤及损伤程度。植物材料基本项目表项次项目等级质量要求 1 树木姿态和生长势合格树干基本挺直、树形基本完整，生长基本健壮优良树干挺直，树形完整，生长健壮病虫害合格基本无病虫害优良无病虫害土球和裸根树根系合格土球和裸根树根系的规格应符合《园林植物栽植技术规程》的规定；土球基本完整，包扎基本牢固，无露出土球的根系；裸根树木主根无劈裂，根系基本完整，无损伤，切口平整优良在合格的基础上，土球完整，包扎恰当牢固，裸根树木根系完整 2 草块和草根茎合格草块的尺寸基本一致，厚薄均匀，泥厚应不小于2cm，杂草不得超过5%；草根茎中的杂草不得超过2%；过长草应修剪；基本无病虫害；生长势基本良好优良在合格的基础上，草块每边长不应小于33cm，边缘平直；无病虫害；生长势良好 3 花苗、地被合格生长基本茁壮，发育基本匀齐，根系基本良好，无损伤；基本无病虫害优良在合格的基础上，生长茁壮，发育匀齐，根系发达；无病虫害植物材料的允许偏差和检验方法项次项目允许偏差（cm）检验方法 1 乔木胸径＜5cm -0.5 观察和尺量检查 5cm~10cm -1 11cm~20cm -2 ＞20cm -3 高度 +50 -20 蓬径 -20 2 灌木高度 ≥100cm +30 -10 ＜100cm +20 -5 蓬径 ≥100cm -10 ＜100cm -5 3 球类蓬径 50cm -0 50cm~100cm -5 110cm~200cm -10 ＞200cm -20 高度＜50cm -0 50cm~100cm -5 110cm~200cm -10 ＞200cm -20 （3）苗木验收程序：绿化监理人员在苗木卸车时进行全过程验收。由施工单位填写苗木验收单附“苗木出圃单”“植物检疫证”。监理人员根据设计图上苗木的品种、规格及苗木质量各个要素进行现场验收，签发验收意见，对不符合质量要求的苗木作退货处理。苗木检查数量：乔木、灌木及球类按数量抽查10%，每株为一个点，不少于5点，但乔木、灌木及球类各少于10株时应全数检查，草皮、地被按面积抽查10%，3m2为一点，不少于5点，≤ 30m2应全数检查；花苗按数量抽查10%，10株为一点，不少于5点，≤50株应全数检查。 3、树木栽植工程树木栽植工程基本项目表项次项目等级质量要求 1 放样定位合格基本符合设计要求优良符合设计要求 2 树穴合格穴径大于土球或裸根树根系直径40cm，深度同土球或裸根树根系的直径；翻松底土；树穴上下基本垂直优良在合格的基础上，树穴上下垂直 3 定向及排列合格树木的主要观赏朝向应基本丰满完整、生长好、姿态美；孤植树木冠幅应基本完整；群植树木的林缘线、树冠线符合基本设计要求优良树木的主要观赏朝向应丰满完整、生长好、姿态美；孤植树木冠幅应完整；群植树木的林缘线、树冠线符合设计要求 4 栽植深度合格栽植深度基本符合生长要求，根颈与土壤沉降后的地表面等高或略高优良栽植深度符合生长要求 5 土球包装物、培土、浇水合格基本清除土球包装物，打碎土块，分层均匀培土，分层捣实，培土高度基本恰当，及时浇水且不积水优良在合格的基础上，完全清除土球包装物，培土恰当 6 垂直度、支撑和裹杆合格树干或树干重心与地面基本垂直；支撑设施应因树因地设桩或拉绳，树木绑扎处应夹衬软垫，不伤树木，稳定牢固树木裹杆或扎缚紧密牢固优良在合格的基础上，树干或树干重心与地面垂直；规则式种植的支撑设施应一致、高度及排列应整齐划一、方向及位置应正确恰当；裹杆或扎缚整齐 7 修剪（剥芽）合格无损伤的断枝、枯枝、严重病虫枝等；规划式种植、绿篱、球类的修剪应基本整齐，线条分明；造形树的造形基本正确；修剪部位恰当，不留短桩，切口基本平整，留枝、留梢、留叶、基本正确，树形基本匀称优良在合格的基础上，规划式种植、绿篱、球类的修剪应整齐；造形树的造形正确；修剪切口平整，留枝、留梢、留叶、正确，树形匀称；园艺效果好苗木种植前，监理人员对施工单位的种植放样结果进行实地复核，经书面同意后，施工单位方可按园林规范要求进行挖穴、种植。检查数量：按面积抽查10%，样点为一个种植单元、一个树坛或分段分块绿地，300~500 m2为一点，不少于3点，≤2000 m2应全数检查 4、草坪、花坛、地被栽植工程草坪、花坛、地被栽植基本项目表项次项目等级质量要求 1 栽植放样合格基本符合设计要求优良符合设计要求 2 草坪籽播或植生带合格表层应均匀覆盖直径为0.5~1cm的细土，浇足水，压实；出苗基本均匀，疏密基本恰当，空秃面积不应超过2%，一处空秃不应超过0.2m2，生长势基本良好，修剪基本恰当优良在合格的基础上，出苗均匀，疏密恰当，无空秃；生长势良好，修剪恰当草块移植合格密铺草坪留缝间隙应1.5~2cm；间铺和点铺草坪，草块大小基本一致，间隙基本均匀，铺草面积应超过30%；草块的间隙应用疏松土填平，草块与土壤滚压密结；草坪基本平整；生长势良好，修剪基本恰当优良在合格的基础上，草茎疏密恰当、草坪平整；生长势良好，修剪恰当散铺合格表层应均匀覆盖直径为1~2cm的良质疏松土；草茎疏密基本恰当；草茎与土壤滚压密结；草坪基本平整；生长势基本良好，修剪基本恰当优良在合格的基础上，草茎疏密恰当；草坪平整；生长势良好，修剪恰当 3 切草边合格草坪与树坛、花坛、地被的边缘应切草边，草坪处的边坡角呈45度，深度应为10~15cm，线条基本平顺自然优良在合格的基础上，线条平顺自然 4 花坛、地被合格密度符合设计要求，株行距基本均匀，高低搭配基本恰当；种植深度恰当，根部捣实；花苗和地被不得被玷污，浇足水；花苗和地被生长势基本良好优良密度符合设计要求，株行距基本均匀，高低搭配基本恰当；种植深度恰当，根部捣实；花苗和地被不得被玷污，浇足水；花苗和地被生长势基本良好检查数量：草皮、地被按面积抽查10%，300~500 m2为一点，不少于3点，≤ 1000 m2应全数检查；花坛按面积抽查10%，10~20m2为一点，不少于3点，≤ 100m2应全数检查。（二）景观工程控制要点 1、木结构工程控制要点 ①认真熟悉图纸及说明、设计变更、图纸会审交底和施工验收规范，认真校对平面轴线。木结构工程采用的木材（含规格材、木基结构板材）、钢构件和连接件、胶合剂及层板胶合木构件、器具及设备应进行现场验收。凡涉及安全、功能的材料或产品应按本规范或相应的专业工程质量验收规范的规定复验，并应经监理工程师（建设单位技术负责人）检查认可。木结构工程的主要材料是木材（含层胶合木、木基结构板材等）、胶合剂和钢连接件。木材的材质等级和含水率直接影响其强度。层板胶合木增大截面要依靠胶缝的耐久性和强度，增加长度要依靠胶合指形接头的强度。各种形式的木结构皆需借助钢连接件形成整体结构，这些材料和部件都涉及木结构的安全和功能，因此必须复验。木框架各种构件的钉连接、墙面板和屋面板与框架构件的钉连接及屋脊梁无支座时椽条与搁栅的钉连接均应符合设计要求。检查数量：按检验批全数。检查方法：钢尺或游标卡尺量。应根据木构件的受力情况，木材按下表规定的等级检查方木、板材及原木构件的木材缺陷限值。承重木结构方木材质标准 ②木材应按下列规定检查木构件的含水量水率： a原木或方木结构应不大于25%； b.板材结构及受拉构件的连接板应不大于18%； c通风条件较差的木构件应不大于20%。 ③胶缝应检验完整性，并应按照表规范规定胶缝脱胶试验方法进行。对于每个树种、胶种、工艺过程至少应检验5上全截面试件。脱胶面积与试验方法及循环次数有关，每个试件的脱胶面积所占的百分率应小于规范所列限值。 ④规格材的应力等级检验应满足下列要求： a.对于每个树种、应力等级、规格尺寸至少应随机抽取15个足尺试件进行侧立受弯试验，测定抗弯强度。 b.根据全部试验数据统计分析后求得的抗弯强度设计值应符合规定。轻型木结构的主要承重构件均采用不同规格尺寸的规格材，而以侧立受弯构件为主，因此分别按采用的树种、不同的应力等级和规格尺寸，随机抽样测定抗弯强度。 ⑤木结构防腐的构造措施应符合设计要求。检查数量：以一幢木结构房屋或一个木屋盖为检验批全面检查。检查方法：根据规定和施工图逐项检查。 ⑥木构件防护剂的保持量和透入度应符合下列规定。 a根据设计文件的要求，需要防护剂加压处理的木构件，包括锯材、层板胶合木、结构复合木材及结构胶合板制作的构件。 b 木麻黄、马尾松、云甫松、桦木、湿地松、杨木等易腐或易虫蛀木材制作的构件。 c.在设计文件中规定与地面接触或埋入混凝上、砌体中及处于通风不良而经常潮湿的木构件。检查数量：以一幢木结构房屋或一个木屋盖为检验批。对ab项列出的木构件，每检验批油类防护剂处理的20个木心，其他防护剂处理的48个木心；对c项列出的木构件，检验批全数检查。检查方法：采用化学试剂显色反应或 X 调光衍射检测。 d．防护剂应具有毒杀木腐菌和害虫的功能，而不致危及人畜和污染环境。 e．用水溶性防护剂处理后的木材，包括层板胶合木、胶合板及结构复合木材均应重新干燥到使用环境所要求的含水率。 f．木构件在处理前应加工至最后的截面尺寸，以消除已处理木材再度切割、钻孔的必要性。若有切口和孔眼，应用原来处理用的防护剂涂刷。 ⑦木结构防火的构造措施，应符合设计文件的要求。检查数量：以一幢木结构房屋或一个木屋盖为检验批全面检查。 ⑧检查方法：根据规定和施工图逐项检查。木构件需做阻燃处理时，应符合下列规定： a、阻燃剂的配方和处理方法应遵照国家标准《建筑设计防火规范》 GB500l6 和设计对不同用途和截面尺寸的木构件耐火极限要求选用，但不得采用表面涂刷法。 b、.对于长期暴露在潮湿环境中的木构件，经过防火处理后，尚应进行防水处理。 ⑨木衍架、木梁（含檩条）及木柱制作的允许偏差及检验方法⑿木结构子分部工程质量验收合格应符合下列规定： a.子分部工程所含分项工程的质量均应验收合格。 b.所含分项工程的质量资料和验收记录应完整。 c.安全功能检测项目的资料应完整，抽测的项目应符合规定。 d.观感质量验收应符合要求 2木栈道、栏杆施工（1）木面板的施工钢筋混凝土梁、柱、基础强度达到设计要求，基础周围回填夯实完毕后，按图纸要求在梁、柱的对应位置上找到预埋金属膨胀螺栓。然后将龙骨按照图纸要求安装于金属膨胀螺栓上。在龙骨上沿垂直于人行道的走向铺设木板，间隔5mm铺设一块木板，用圆头螺丝固定木板。边上用圆头螺丝固定边板装饰。（2）栏杆的安装龙骨及木面板施工完毕后，开始进行栏杆的施工。栏杆与木道板用螺栓贯穿固定，U型镀锌钢板与槽钢满焊。方木柱与方木横梁之间采用榫接。（3）木面板及栏杆漆面涂刷质量要符合国家规范。涂刷油漆要均匀、色泽一致光亮，无明显皱皮、流坠、气泡，附着良好。不得误涂、漏涂，涂层应无蜕皮和返锈。（4）材质及施工要求槽钢要符合设计规范要求，表面无油污、锈迹，无麻坑，无弯曲。槽钢切割加工时平台要平整，量线要准确清晰。安装位置准确牢固，不扭曲、不歪斜、不变形。焊缝外形均匀，成型良好，表面不得有裂纹、焊瘤、烧穿等缺陷。木材的规格应符合设计要求，其质量要求应符合现行的国家标准规定，木材应经过脱脂、防虫、防腐处理，依据施工图纸严格施工，施工完的木地板层应光滑，牢固无松动，表面洁净符合其验收规范 2、浆砌块施工监理控制要点 1浆砌块质量控制 ⑴、施工准备阶段的监理工作内容检查承包人的施工备料。对承包人将用于工程的砂、碎石、水泥、石料、回填材料等材料进行抽检试验，只有检测合格的材料才能用于工程，材料的规格与质量必须满足设计与规范要求。复核承包人报送的砂浆配合比或细石砼配合比，并报送总监审批。检查砂浆拌和设备或砼的拌和设备。复核承包人的测量放样，复核承包人的细部测量数据。审核承包人的砌石工艺，质量控制措施以及对砌石工人熟练度的调查。审查承包人的开工申请报告。如确实具备开工条件，可同意开工。 ⑵、施工阶段质量控制与监理要点底板混凝土浇筑监理控制要点：混凝土的生产和原材料的质量均应符合设计要求。混凝土配合比设计应符合规定，其混凝土的水灰比和最小水泥用量，应符合《水工混凝土结构设计规范》（SL191-2008）的相关规定，并应经试验确定。浇筑混凝土应连续进行，严禁在途中和仓内加水。混凝土应随浇随平，不得使用振捣器平仓。捣固混凝土应以使用振捣器为主，对无法使用振捣器或浇筑困难的部位，可采用或辅以人工捣固，做到无蜂窝麻面。对上部进行灌砌块石的要按设计要求，布置石笋，按梅花形布置，且露出底板高度不小于15CM。混凝土连续湿润养护时间，对普通硅酸盐水泥、硅酸盐水泥不少于10天，矿渣硅酸盐水泥、粉煤灰硅酸盐水泥不少于15天。灌砌块石挡墙控制要点：灌砌块石的一般要求：底板面应凿毛后方可砌筑，块石砌筑采用人工砌筑，块石铺砌与砼灌缝应分别进行，砌石底部采用M5砂浆座浆，石块固定就位，不可扰动；砌块间严禁直接贴靠或出现脱空现象；面石砌筑要求平整、稳定、密实和错缝；块石的临水面勾凹缝，临土面勾平缝；先砌面石，再砌腹石，腹石要求大面朝下，块石之间形成上大下小缝隙，竖缝宽度8～10cm，块石应交错排列，应按一顺一丁或两顺一丁排列放置平稳，砌缝应横平竖直，上、下层竖缝错开距离应大于100mm，丁石上、下方不得有竖缝。分布均匀，错缝搭接无通缝，腹石之间的距离必须满足规范要求，以利砼灌注及振捣密实；面石与腹石的衔接，应布设丁石，避免面石和腹石间出现纵向通缝，上下层面石和腹石间应错缝砌筑，亦不能形成通缝，直立墙表面应平整顺直；临水面用1：2水泥砂浆勾缝，待砂浆初凝后，灌入砼振捣密实，再砌筑上一层灌砌块石。振捣：摆石完成并经验收合格后方可进行砼灌缝和振捣。块石间空隙用砂浆填灌，并用直径3～5cm振捣器振捣至泛浆止，保证块石露面并清洗干净，灌砌后立即清扫表面，灌砌块石中块石面与砼粘接面不小于90%。灌砌石护坡，要在确保灌筑质量，灌料饱满、振捣密实。养护：砼砌石施工完毕后，进行养护，养护时间不少于10天，保持适宜的温度和湿度，使水泥水化作用充分彻底，防止收缩裂缝，保证砼达到应有的强度和耐久性。 ⑶、对砂浆的要求。要求承包人严格按批复的砂浆的配合比施工，砂浆应有较好的和易性和稠度，其值用标准圆锥体沉入度表示，以5-7cm为宜，细石砼的坍落度应在5-10cm。砂浆应随拌随用，对细石砼应采用商品砼；如实际有困难，现场拌和要求用机械拌制，应保证砂浆的均匀性，和易性，使用时应在拌和物初凝之前用完，已凝结的砂浆严禁重塑使用。一般每一工日抽检一组砂浆试件或细石砼试件，以作为对承包人拌和物强度的抽检。砌筑用的砂浆或细石砼应遵守气候和温度的要求，如冬期施工时的防冻要求等。 ⑷、对勾缝及养护的要求 A、勾缝的形式主要是凹缝和平缝。勾缝砂浆强度不应低于砌体砂浆强度，不得低于M5。流水严重冲刷部位应采用高强水泥砂浆。迎水面石砌体勾缝应嵌入砌缝内约2cm深，缝槽深度不足时应凿够深度后再勾缝。砌体在砂浆初凝后应视水泥种类及气候情况养护7-14天，养护期间应避免碰撞振动或承重。 B、铺筑结合层采用1：2水泥砂浆，厚度20mm，1：3干硬性水泥砂浆，厚度30mm。道牙的基础应与路槽同时填挖碾压，结合层可采用1：2水泥砂浆铺砌。道牙接口处应以1：3水泥砂浆勾缝，凹缝深5mm。道牙背后应以12%白灰土夯实。 C、各种面层铺设时应符合下列规定： a铺筑各种预制砖块，花岗岩等应轻轻放平，宜用橡胶锤敲打、稳定，不得损伤砖的边角。b卵石嵌花路面，应先铺垫M5水泥砂浆，厚度30mm，再铺水泥素浆20mm，卵石厚度的60%插入素浆，待沙浆强度升至70%时，应以30%草酸溶液冲刷石子表面。 c各种路面基层，根据设计要求准备铺筑材料，在铺筑时应注意铺筑厚度。厚度大于20cm时采用分层摊铺，并用大于2.8KW的大平板振动器捣密实。应按设计要求精确配料，搅拌均匀，模板与支撑应垂直牢固，伸缩缝位置应准确，应震捣或碾压、路表面应平整坚实。d嵌草路面的缝隙应填入培养土，栽植穴深度不宜小于8cm。 ⑸ 毛石基础砌筑 A采用挤浆法分层砌筑，分层高度10~15cm，分层与分层之间的砌筑缝应大致找平，各工作层应相互错开，不得贯通。较大的毛石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的毛石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm。 B砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，毛石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝。当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。 C勾缝采用平缝，采用的砂浆强度为M5。每砌好一段，待浆砌砂浆初凝后，定时洒水养护，养护期间避免外力碰撞、振动或承重。 D根据施工段长度以20m-50m分段砌筑并根据设计图纸要求每30米设置伸缩缝一道，伸缩缝用浸沥青木板（厚20mm）填充。 ⑹挡土墙砌筑 A浆砌石石墙采用交错组砌法，按石料形状挂双线分皮卧砌，第一层石块大面向下平整的一面朝下，上下石块相互错缝，内外搭接，摆铺稳定，分皮叠砌。 B浆砌石应用铺浆浆法砌筑，灰缝应饱满，并插捣密实，灰缝一般为20－30mm，铺浆厚度约40－60mm，较大空隙应用碎石块嵌于砂浆中，不允许先填碎石在塞砂浆。 C浆砌块石不得形成水平或纵向通缝，不得有结搓。 D用块石填腹时，水平灰缝宽度不得大于3cm，竖向灰缝不大于4cm，填腹石的灰缝应彼此错开。 E砌体表面的勾缝，无特殊要求时，应在砌筑时留出2cm深的空缝，随即用水泥砂浆将缝勾完，否则应待砌体砂浆凝固后，将空缝清洗干净再勾缝。 F砌体表面勾缝采用平缝，勾缝所用砂浆标号不低于砌筑砂浆标号。 G砌体砌筑一次性砌完，不允许随意留施工缝 3、土方工程质量控制要点土方工程包括桩基、基坑、基槽和管沟的开挖与回填以及挖方、填方、场地平整、地面排水和降低地下水位等。 A、场地平整质量控制 1）平整场地的坡度应符合设计要求，设计无要求时做成向排水沟方向不小于2%的坡度，根据规定给定的建筑界限进行定位防线，做好轴线控制桩和高程控制点。控制桩要牢固，不受土石方施工的影响而变为。 2）当挖方较深时。应采用措施，防止基坑底部土的隆起并避免危害周边环境。 3）做好地面排水、降低地下水位、施工道路的工作。 B、工程定位及放线质量控制 1）定位桩的控制。采用经纬仪及标准钢卷尺，复核定位桩、基坑、管沟轴线和几何尺寸，并核查单位工程放线后的方位是否符合图纸的朝向。 2）挖土前，应预先设置轴线控制桩及水准点桩，并要定期进行复测和校验控制桩的位置和水准点标高。 C、土方开挖质量控制 1）挖土标高。土方开挖应分层分段进行，随时做成一定斜坡，以利泄水及边坡的稳定。接近坑底标高或边坡边界时预留20~30cm厚土层，以便人工挖至涉及标高或边坡边界。如有
