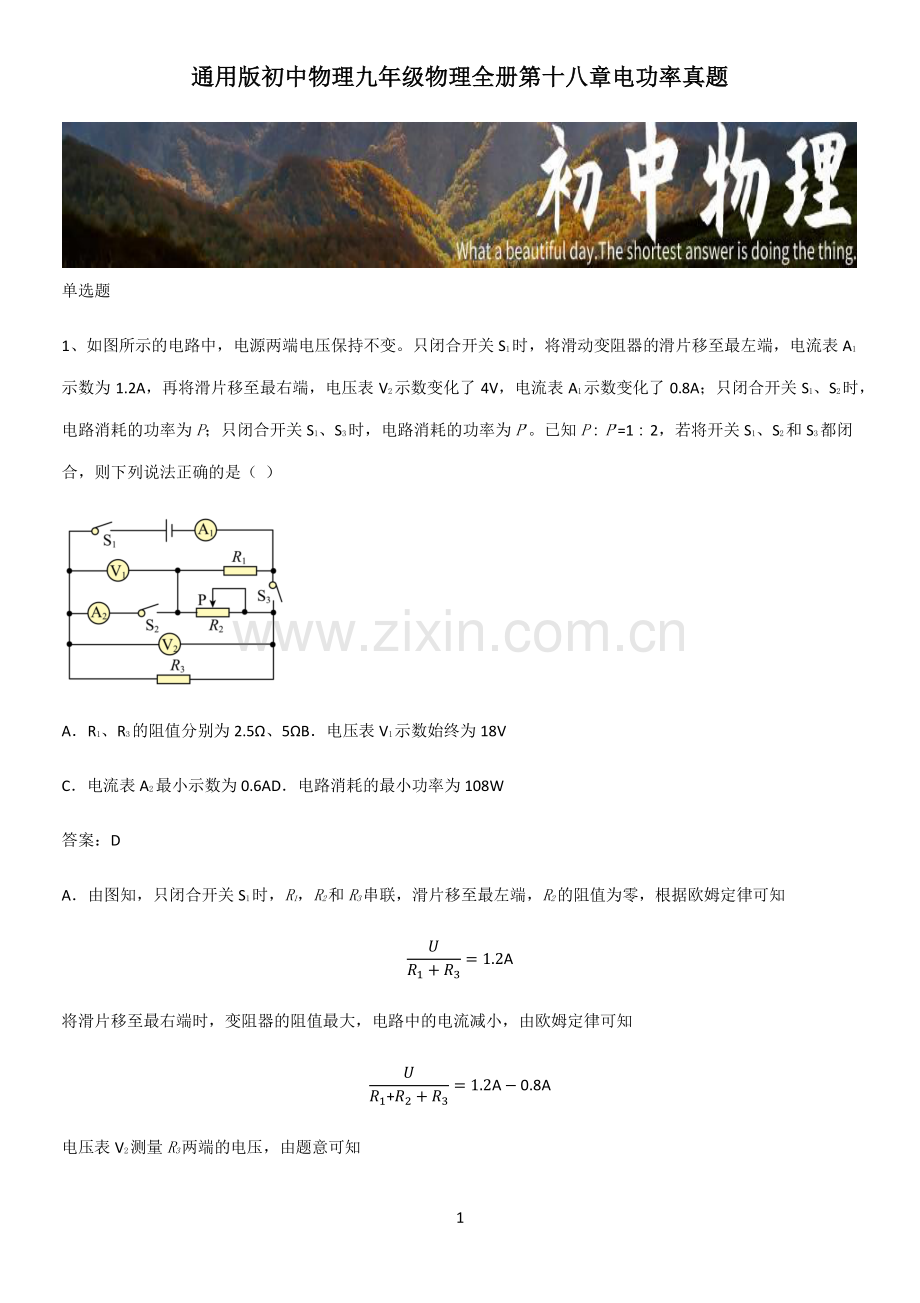

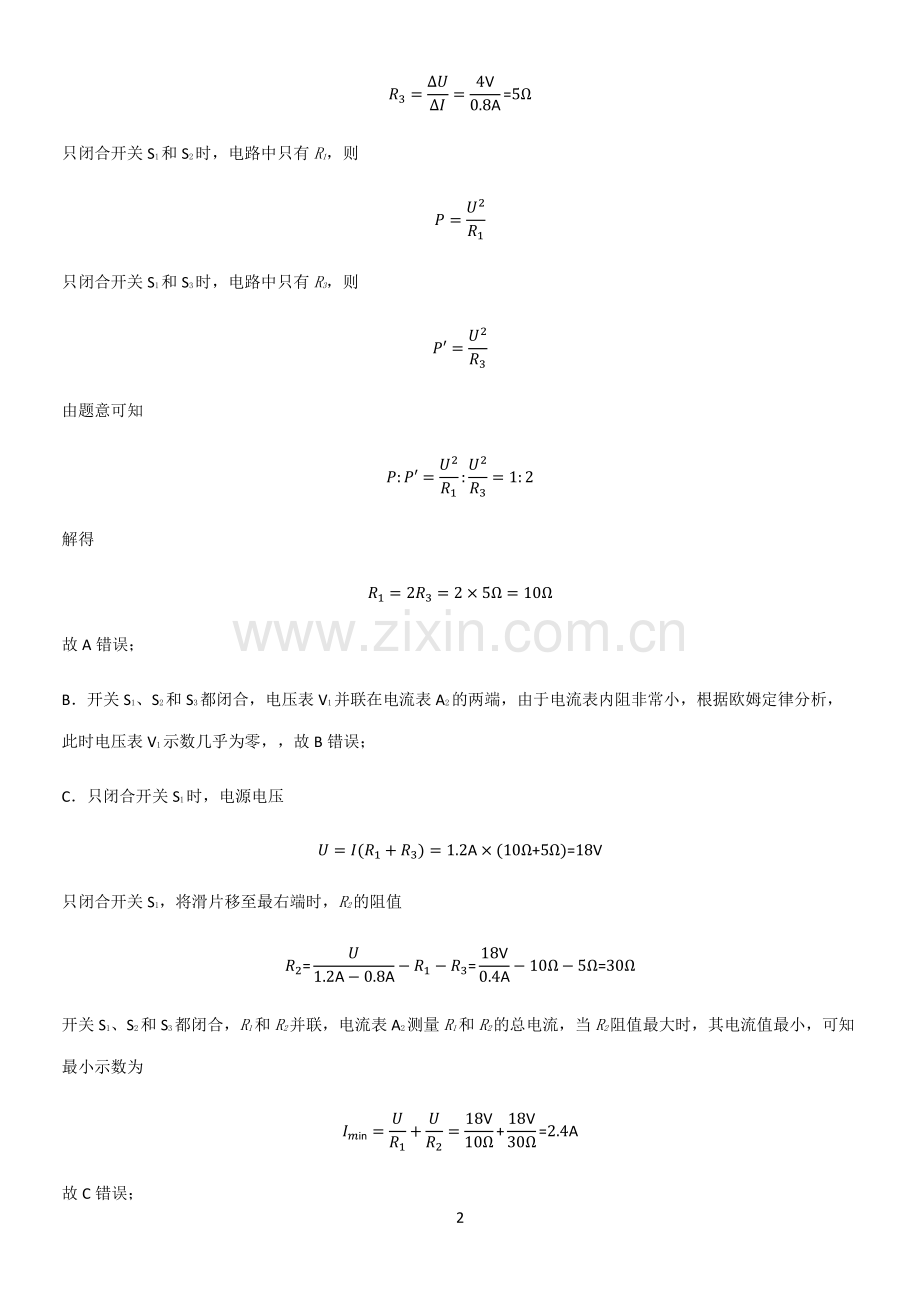

1 通用版初中物理九年级物理全册第十八章电功率真题通用版初中物理九年级物理全册第十八章电功率真题 单选题 1、如图所示的电路中，电源两端电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1示数为 1.2A，再将滑片移至最右端，电压表 V2示数变化了 4V，电流表 A1示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为P；只闭合开关 S1、S3时，电路消耗的功率为P。已知PP=12，若将开关 S1、S2和 S3都闭合，则下列说法正确的是（）AR1、R3的阻值分别为 2.5、5B电压表 V1示数始终为 18V C电流表 A2最小示数为 0.6AD电路消耗的最小功率为 108W 答案：D A由图知，只闭合开关 S1时，R1，R2和R3串联，滑片移至最左端，R2的阻值为零，根据欧姆定律可知 1+3=1.2A 将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由欧姆定律可知 1+2+3=1.2A 0.8A 电压表 V2测量R3两端的电压，由题意可知 2 3=4V0.8A=5 只闭合开关 S1和 S2时，电路中只有R1，则 =21 只闭合开关 S1和 S3时，电路中只有R3，则 =23 由题意可知:=21:23=1:2 解得 1=23=2 5=10 故 A 错误；B开关 S1、S2和 S3都闭合，电压表 V1并联在电流表 A2的两端，由于电流表内阻非常小，根据欧姆定律分析，此时电压表 V1示数几乎为零，故 B 错误；C只闭合开关 S1时，电源电压 =(1+3)=1.2A (10+5)=18V 只闭合开关 S1，将滑片移至最右端时，R2的阻值 2=1.2A 0.8A 1 3=18V0.4A 10 5=30 开关 S1、S2和 S3都闭合，R1和R2并联，电流表 A2测量R1和R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为 in=1+2=18V10+18V30=2.4A 故 C 错误；3 D当变阻器的阻值最大时，电路中的电功率最小，即 min=21+22+23=(18V)210+(18V)230+(18V)25=108W 故 D 正确。故选 D。2、将一个标有“36V，40W”的灯泡接入电路时，通过它的实际电流是 1A，它的实际功率（）A大于 40WB等于 40W C小于 40WD等于 36W 答案：C 根据灯泡上所标的额定电压和额定电流可知，小灯泡的电阻 =2=(36V)240W=32.4 若通过它的实际电流是 1A，则小灯泡的实际功率 P实=I实2R=(1A)232.4=32.4W 故 C 符合题意，ABD 不符合题意。故选 C。3、某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如图甲所示，R1、R2均为加热电阻，R1R2，S 为智能开关，可根据实际选择不同电阻接入电路。某段工作过程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（）4 A环境温度为 25时，开关 S 连接接线柱 1 和 2 B环境温度为 35时，开关 S 连接接线柱 2 和 3 C开关 S 连接接线柱 1 和 2，工作 1h 产生的热量为 0.1kWh D开关 S 连接接线柱 2 和 3，电路总电阻为 484 答案：D A环境温度为 25时，观察图乙，可知，这时加热功率为 100W，功率较大，根据电功率公式=2可知，电路的总电阻较小，观察图甲，智能开关 S 连接接线柱 1 和 2 时，只有电阻R1接入电路，智能开关 S 连接接线柱2 和 3 时，R1和R2并联接入电路，电路的总电阻比智能开关 S 连接接线柱 1 和 2 时的，还要小，则环境温度为25时，应该是智能开关 S 连接接线柱 2 和 3，故 A 错误；B环境温度为 35时，观察图乙，可知，这时加热功率为 44W，功率较小，根据电功率公式=2可知，电路的总电阻较大，由 A 解析可知，只有仅仅电阻R1接入电路时，电路的总电阻才较大，则智能开关 S 是连接接线柱 1 和 2，故 B 错误；C开关 S 连接接线柱 1 和 2，只有电阻R1接入电路，电路的总电阻较大，加热功率较小，为 44W=0.044kW，则工作 1h 产生的热量为 =0.044kW 1h=0.044kW h 工作 1h 产生的热量为0.044kW h，故 C 错误；D开关 S 连接接线柱 2 和 3 时，加热功率较大，为 100W，电源电压为 220V，根据电功率公式=2可知，电路的总电阻为 5 总=2=(220V)2100W=484 电路总电阻为 484，故 D 正确。故选 D。4、如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为 2：1。下列说法中正确的是（）A两电阻的阻值之比为R1：R2=2：1 B两图中电源的电压之比为U1：U2=3：2 C两图中流过 R2的电流之比为I2甲：I2乙=3：2 D两图电路消耗的总功率之比为P甲：P乙=2：1 答案：D A由图乙可知，R1和R2并联，根据并联电路的分流性 12=21=12 故 A 错误；B由图甲可知，R1与R2串联，则电路的总电阻为 甲=1+2=31 根据串联电路的分压性可得 1R1=甲1=311=31 6 两图中R1两端的电压相等，又由图乙知，R1和R2并联，则 2=R1=R1 所以 12=31 故 B 错误；C由图甲可知，R1与R2串联，串联电路中各处的电流相等，通过R2的电流为 2 甲=1甲=11+2=131 由图乙可知，R1和R2并联，关联电路中各支路两端的电压相等且与电源电压相等，则通过R2的电流为 2 乙=22=221 所以 2 甲2 乙=131221=131212=21 故 C 错误；D由图乙可知，R1和R2并联，电路的总电阻为 乙=121+2=1 211+21=213 由=及欧姆定律可得 =2 则图甲电路消耗的总功率为 甲=12甲=1231 7 图乙电路消耗的总功率为 乙=22乙=22213=32221 所以 甲乙=123132221=123121322=21 故 D 正确。故选 D。5、下列物理量最接近实际的是（）A初中物理课本长约 26cmB中学生正常体温约 42 C人体的安全电压约 220VD一盏日光灯的功率约 900W 答案：A A一根筷子的长度在 25cm 左右，初中物理课本的长度略大于 25cm，在 26cm 左右，故 A 符合实际；B中学生正常体温约为 37，故 B 不符合实际；C人体的安全电压是不高于 36V，故 C 不符合实际；D一盏日光灯的功率较小，约为 40W，故 D 不符合实际。故选 A。6、如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）8 A如图中时刻所示，电能表的读数为 8633.5kWh B家中干路中的总电流为 20A 时，该电能表可以工作 C每消耗 1kWh 的电能，电能表的转盘转 3600 圈 D这种电能表，读数数字的单位是 kWh 答案：B A电能表读数时，数字方框中最后一位是小数，单位是 kWh，由图可知，此时电能表的读数为 8633.5kWh，故 A 正确，不符合题意；B电能表上的“10A”表示电能表允许通过的最大电流为 10A，家中干路中的总电流为 20A 时，超过了最大电流，该电能表不能工作，故 B 不正确，符合题意；C3600r/（kWh）表示电路中用电器每消耗 1kWh 电能，电能表的转盘转过 3600 圈，故 C 正确，不符合题意；D电能表读数的单位是 kWh，故 D 正确，不符合题意。故选 B。7、将“220V 60W”的灯泡 L1和“220V 40W”的灯泡 L2，串联在 220V 的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A灯泡 L1和 L2一样亮 B灯泡 L1比灯泡 L2亮 C两灯泡的总功率小于 40W D两灯泡的实际功率都变为其额定功率的一半 答案：C AB由=2得，L1的电阻为 1=21=(220V)260W 806.7 9 L2的电阻为 2=22=(220V)220W=2420 则两灯串联时，电流相等，由2可得，灯泡 L1的功率小于 L2的功率，故灯泡 L2要比 L1亮，故 AB 错误；CD串联电路总电阻等于各分电阻之和，此时通过电路的电流为 =1+2=220V806.7+2420 0.07A 两灯实际消耗的功率为 121(0.07A)2 806.7 3.85W30W 222(0.07A)2 2420 11.86W20W 即两灯泡的实际功率都小于其额定功率的一半，两灯泡的总功率为 =1+2=3.85W+11.86W=15.71W40W 故 C 正确，D 错误。故选 C。8、将额定电压相同的两个灯泡 L1、L2串联后接入电路中（如图所示），接通电路后发现 L2要亮一些，则下列判断不正确的是（）AL2的实际电功率要大一些 BL1的额定功率比 L2的大 CL1的电阻比 L2的小 D通过 L2的电流要大一些 10 答案：D A灯泡的亮度决定于灯泡的实际功率，L2亮一些，说明L2的实际功率略大一些，故 A 正确，不符合题意；CD串联电路中电流相等，L2要亮一些说明1 2，由=2可得：1 2，故 C 正确，不符合题意；D 错误，符合题意；B两灯的额定电压相等，则由=2，1 2 额，故 B 正确，不符合题意。故选 D。9、如图所示，电源电压保持不变，滑动变阻器R1的最大阻值为 20，小灯泡的电阻RL8，R2RL，闭合开关S，当滑片 P 置于b端时，小灯泡的实际功率为 2W，忽略温度对小灯泡电阻的影响，则滑片 P 置于a端时小灯泡的实际功率可能是（）A18WB28WC38WD48W 答案：A 当滑片 P 置于b端时，小灯泡的实际功率为 2W，小灯泡的电阻RL8，由=2可知，小灯泡两端的电流为 L=LL=2W8=0.5A 串联电路中电流处处相等，所以流过电阻R2和滑动变阻器R1的电流都为 0.5A。当电阻R2=0，小灯泡两端电压为 L=LL=0.5A 8=4V 滑动变阻器R2两端的电压为 1=11=0.5A 20=10V 11 所以电源电压为 总=L+1=4V+10V=14V 当滑片 P 置于a端时，电阻R2和滑动变阻器R1的阻值都为 0，小灯泡两端的电压等于电源电压，所以小灯泡的实际功率为 L=L2L=(14V)28=24.5W 当电阻2=8时，小灯泡两端电压为 L=LL=0.5A 8=4V 滑动变阻器R2两端的电压为 1=11=0.5A 20=10V 电阻R2两端的电压为 2=22=0.5A 8=4V 所以电源电压为 总=L+1+2=4V+10V+4V=18V 当滑片 P 置于a端时，滑动变阻器R1的阻值为 0，电路中只有小灯泡与电阻R2串联，电源电压等于小灯泡和电阻R2两端的电压之和，由于小灯泡和电阻R2的阻值相等，所以根据串联分压原理可知，小灯泡两端的电压等于电阻R2两端的电压，即 L=2=总2=9V 所以小灯泡的实际功率为 L=L2L=(9V)28=10.125W 因为2，所以 10.125WL24.5W 12 故 A 符合题意，BCD 不符合题意。故选 A。10、俊羲在探究某个科学问题时，把阻值均为 5 的两段电热丝R1、R2分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的不同液体（绝缘体），并连接成了如图所示的实验电路（两温度计完全相同），接通电路进行实验（忽略热损失）。则下列说法正确的是（）A该装置能用来探究电流通过导体产生热量跟导体的电阻的关系 B该装置能用来探究电流通过导体产生热量跟流过导体电流的关系 C某时刻 A 温度计示数比 B 温度计的大，则电热丝R1产生的热量比R2的多 D某时刻 A 温度计示数比 B 温度计的大，则左侧烧瓶中液体的比热容比右侧的小 答案：D AB通过两电阻的电流、通电时间、电阻都相同，故无法探究导体产生热量跟导体的电阻、电流的关系，故 AB错误。CD根据题意，两个电阻串联，通过两电阻的电流、通电时间、电阻都相同，则电阻产生的热量相同，忽略热损失的情况下，两个烧杯中液体吸收的热量相同。两个烧瓶中的液体的种类是不同的，但是质量和初温也相同，可以根据温度计升高的示数来区别两种液体的比热容，故 C 错误，D 正确.故选 D。11、下列说法正确的是（）A电功率越大，电流做功越多 13 B看电视时把电视亮度调大，可以节约用电 C电流表可以直接接在电源两端 D电功率越大，消耗电能越快 答案：D AD电功率是表示电流做功的快慢的物理量，电功率越大，表示电流做功越快，由于不知道时间，无法确定电流做功的多少，故 A 错误，D 正确；B看电视时把电视亮度调大，电视机的功率变大，相同时间内消耗的电能增大，会浪费电能，故 B 错误；C电流表不可以直接接在电源两端，否则会因为电流过大损坏电流表，故 C 错误。故选 D。12、小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为 6V 恒定不变，定值电阻R0=20，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关 S后，下列说法正确的是（）A当环境温度降低，电压表的示数变大 B当环境温度为 40时，电压表的示数为 4V C当电压表的示数为 2V 时，环境温度为 20 D当环境温度为 50时，定值电阻R0在 1min 内消耗的电能为 240J 答案：C A由图甲可知，两个电阻串联，电压表测量R0两端的电压，由图乙可知，环境温度降低时，热敏电阻R1的阻值14 增大，根据串联电路的分压规律可知，其两端的电压增大，根据串联电路电压特点可知，R0两端的电压变小，即电压表示数将变小，故 A 错误；B由图乙可知，环境温度为 40时，R1=20，电路中的电流 =1+0=6V20+20=0.15A R0两端的电压 U0=IR0=0.15A20=3V 故 B 错误；C当电压表的示数为 2V 时，电路中的电流 =0=00=2V20=0.1A R1的阻值 1=0=6V2V0.1A=40 由图乙可知，此时环境温度为 20，故 C 正确；D由图乙可知，环境温度为 50时，R1=10，电路中的电流=1+0=6V10+20=0.2A 定值电阻R0在 1min 内消耗的电能 =20=(0.2A)2 20 60s=48J 故 D 错误。故选 C。13、下列用电器与电蚊香加热器工作原理相同的是（）A电风扇 B电视机 C电饭煲 D电冰箱 答案：C 15 电流做功的过程是电能转化为其它形式能的过程，电蚊香加热器工作时将电能转化为内能；A电风扇工作时，电能主要转化为机械能，故 A 不符合题意；B电视机工作时主要是把电能转化为声能和光能，故 B 不符合题意；C电饭煲是利用电流的热效应工作的，把电能转化为内能，故 C 符合题意；D电冰箱主要工作部件是压缩机（压缩机实际是一个电动机），正常工作时压缩机主要将电能转化为机械能，故 D 不符合题意。故选 C。14、一种家用电能表上的参数如图所示，下列说法错误的是（）A该电能表应该在 220V 的电路中使用 B该电能表的额定最大电流为 20A C电能表是计量用电器消耗电能的仪表 D该电能表此时的读数是 31.6J 答案：D A电能表表盘上 220V 表示这个电能表应该在 220V 的电路中使用，故 A 正确，不符合题意；B10A（20）表示标定电流为 10A，额定最大电流为 20A，故 B 正确，不符合题意；C电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故 C 正确，不符合题意；D该电能表此时的读数是 31.6kW h，故 D 错误，符合题意。16 故选 D。15、在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（）A灯泡的亮度变大 B电流表的示数不变 C电压表的示数变小 D电路的总功率变大 答案：D 灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右端向左移动至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮度不变，电源电压不变，电压表示数不变，根据P=UI，电路的总功率变大，故 ABC 不符合题意，D 符合题意。故选 D。多选题 16、如图甲所示，电源电压不变，小灯泡的额定电压为 3V。第一次只闭合S1、S3，将滑动变阻器R的滑片从最下端滑到最上端，第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V，滑到最上端时，小灯泡正常发光。图乙是两次实验中电流表 A 与电压表V1、V2示数关系图象，下列说法正确的是（）17 A小灯泡的额定功率为 0.75W B定值电阻0的阻值为12 C滑动变阻器R的最大阻值为15 D两次实验中，电路最小功率为 0.36W 答案：ACD 第一次只闭合S1、S3，定值电阻0与滑动变阻器R串联，电压表V1测量电源电压，电流表 A 测量此时的电路电流，将滑动变阻器R的滑片从最下端滑到最上端，滑动变阻器R接入的电阻由最大变为 0。第二次只闭合开关S2，灯泡与滑动变阻器R串联，电压表V2测量灯泡的电压。将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为 1.5V，滑到最上端时，电路中只有灯泡工作，小灯泡正常发光。说明电源电压等于灯泡的额定电压 3V。A从乙图中可以看出，灯泡正常发光时的电流 1=0.25A 小灯泡的额定功率为 =1=3V0.25A=0.75W 故 A 正确；B从乙图中可以看出，当电路中只有定值电阻0工作时，电路的电流为 18 2=0.3A 0的阻值为 0=2=3V0.3A=10 故 B 错误；C第二次只闭合开关S2，灯泡与滑动变阻器R串联，电压表V2测量灯泡的电压。将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为 1.5V，从乙图中可以看出，此时电路的电流 3=0.2A 此时滑动变阻器的电压 R=L=3V-1.5V=1.5V 此时滑动变阻器接入的电阻=R3=1.5V0.2A=7.5 滑动变阻器R的最大阻值为 =2=2 7.5=15 故 C 错误；D从乙图可以看出，定值电阻0与滑动变阻器R串联，且滑动变阻器接入的电阻最大时，电路的电流最小，此时电功率最小，此时电路的总电阻 总=0+=10+15=25 两次实验中，电路最小功率为 =2总=(3V)225=0.36W 故 D 符合题意。19 故选 ACD。17、如图甲所示电路，电源电压保持不变。闭合开关，当滑动变阻器滑片 P 从最右端滑到最左端过程中，R1的IU关系图像如图乙中某条线所示，则下列判断正确的是（）A电源电压为 10V BR1的阻值是 20 C该电路的最大功率为 4.5W D滑动变阻器R2的最大阻值为 30 答案：B A由电路图可知，R1与R2串联，电压表 V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；当滑动变阻器R2接入电路中的电阻为 0 时，电路中的电流最大，R1两端的电压最大，R2两端的电压为 0V，由图像可知，A 为滑动变阻器R2的IU关系图像，B 为电阻R1的IU图像；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由IU图像可知，电路中的最小电流 I=0.1A R1两端的电压 U1=2V R2两端的电压 U2=7V 因串联电路中总电压等于各分电压之和，所以电源电压 20 U=U1+U2=2V+7V=9V 故 A 错误；C电流最大值为 0.45A，该电路的最大功率 =大=9V 0.45A=4.05W 故 C 错误；BD由=可得，定值电阻R1的阻值 1=1=2V0.1A=20 滑动变阻器的最大阻值 2=2=7V0.1A=70 故 B 正确，D 错误。故选 B。18、在如图 1 所示的电路中，电源电压保持不变。闭合开关 S，将滑动变阻器的滑片 P 从最右端滑到最左端，两电阻的“UI”关系图像如图 2 所示。则下列说法正确的是（）A图线甲反映电压表 V1示数随电流的变化 B电路总功率的最大值为 3.6W C电源电压U4.0V 21 D定值电阻R110 答案：BD 由电路图甲可知，定值电阻R1和滑动变阻器R2串联，V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。A调节滑动变阻器，将滑片 P 从最右端滑到最左端，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，定值电阻R1两端的电压变大，即电压表 V1的示数变大，因为串联电路中总电阻等于各分电阻之和，所以，滑动变阻器两端的电压变小，电压表 V2的示数变小，由图 2 可知，乙是电压表 V1示数随电流变化的图线，甲是电压表 V2示数随电流变化的图线，故 A 错误；BC由图知当电流为 0.3A 时，甲和乙的电压都为 3V，因为串联电路总电压等于各电阻两端的电压之和，电源电压为 1+2=3V+3V6V 由图像知，电路的电流最大为 0.6A，电路最大功率为 6V0.6A3.6W 故 B 正确，C 错误；D由图 2 可知，定值电阻两端的电压为 2V 时，通过定值电阻的电流为 0.2A，由欧姆定律可知定值电阻 1=11=2V0.2A=10 故 D 正确。故选 BD。19、如图所示，电源电压U保持不变。当开关 S1闭合、S2和 S3断开，滑动变阻器R0的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关 S2闭合、S1和 S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1，R2和R3的功率之和是 1.6W；当开关 S1和 S3都闭合，S2断开，滑动变阻器的滑片在最左端时，R1的功率是P1；再闭合开关 S2，电流表示数变化了 0.4A，R2、R3的功率分别为P2、P3，已知P2P3=13，U1U1=12，P1P1=136。下列结论正确的是（）22 A滑动变阻器R0的最大阻值是 100 B电源电压是 15V CR1:R2=2:3 D该电路的最小功率 2.4W 答案：AC 当开关 S1闭合、S2和 S3断开，滑动变阻器R0的滑片在最右端时，此时R0处于最大阻值，R0和R1串联，电压表测R1两端电压，示数为U1，R1的功率是P1，即 1=121 当开关 S1和 S3都闭合，S2断开，滑动变阻器的滑片在最左端时，此时R1和R3并联，电压表测电源电压，R1的功率是P1，即 1=总1 已知P1P1=136，即 121总21=1 36 得U1U总=16，则总=61，题干中再闭合开关 S2时，即 S1，S2，S3全部闭合时，R1、R2和R3并联，R2、R3的功率分别为P2、P3，分别可表示为 23 2=(总)22=(61)22 3=(总)23=(61)23 由于P2P3=13，可得R2R331，即233 此时电流表测干路电流，闭合 S2后电流表示数增大 0.4A，即此时通过R2的电流为 0.4A，则 2=总2=6133=0.4A 当开关 S2闭合、S1和 S3断开，滑动变阻器的滑片在最左端时，此时R1，R2，R3串联，电压表测R1两端电压，示数是U1。而U1U1=12，即此时R1两端电压U12U1，R2和R3的电压之和为 2+3总 1=61 21=41 由于此时R2和R3的功率之和是 1.6W，则 2+3=(2+3)22+3=(41)243=1.6W 联立可解得U12V，R310。因为233，所以R230，因为总=61，所以U总12V。当开关 S1闭合、S2和 S3断开，R1，R2，R3串联，根据串联分压可知 12+3=12+3=2V4V=12 则R1的阻值为 1=2+32=20 A当开关 S1闭合、S2和 S3断开，滑动变阻器R0的滑片在最右端时，此时R0处于最大阻值，R0和R1串联，根据串联分压规律可知10=10，则滑动变阻器的最大阻值为 24 0=011=(61 1)11=(12V 2V)202V=100 故 A 正确；B根据上述分析可知，电源电压为 12V，故 B 错误；C根据上述分析可知，1=20，2=30，则R1R2=23，故 C 正确；D根据公式=2可知，当电路中电阻最大时，电路的电功率最小，即滑动变阻器滑到阻值最大端，且开关 S2闭合、S1和 S3断开，此时电路中电阻最大。此时，R0，R1，R2，R3四个电阻串联，电路的电功率为 小=总2大=总20+1+2+3=(12V)2100+20+30+10=0.9W 故 D 错误。故选 AC。20、如图甲所示电路中，电源电压恒为 5V，滑动变阻器的最大阻值为 20，电流表、电压表连入电路的量程分别为“00.6A”和“03V”，小灯泡上标有“3V”字样，通过小灯泡的电流随其两端的电压变化关系如图乙。下列说法正确的是（）A小灯泡正常发光时的电阻为 12 B滑片 P 向b端移动，电压表示数变小 C当电流表的示数为 0.2A 时，小灯泡 10s 消耗的电能为 6J D为保护电路元件，滑动变阻器的取值范围为 815 答案：AD 25 由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；A灯泡正常发光时的电压UL=3V，由图乙可知通过灯泡的电流IL=0.25A，由=可得，小灯泡正常发光时的电阻 L=LL=3V0.25A=12 故 A 正确；B滑片 P 向b移动，接入电路中的电阻变大，因串联电路中电阻越大分得的电压越大，所以滑动变阻器分得的电压变大，即电压表的示数变大，故 B 错误；C当电流表的示数为 0.2A 时，由图像可知灯泡两端的电压UL=2V，通电 10s 小灯泡消耗的电能 WL=ULIt=2V0.2A10s=4J 故 C 错误；D因串联电路中各处的电流相等，且灯泡的额定电流为 0.25A，电流表的量程为 00.6A，所以，电路中的最大电流I大=0.25A，此时小灯泡正常发光，滑动变阻器接入电路中的电阻最小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压 U滑=U-UL=5V-3V=2V 滑动变阻器接入电路中的最小阻值 滑=滑大=2V0.25A=8 当滑动变阻器两端的电压最大为U滑大=3V 时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压 UL=U-U滑大=5V-3V=2V 由图像可知，当灯泡两端电压为 2V 时，电路中的最小电流I小=0.2A，滑动变阻器接入电路中的最大阻值 滑=滑大小=3V0.2A=15 所以为保护电路元件，滑动变阻器的取值范围为 815，故 D 正确。26 故选 AD。21、如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个相同透明容器中密封着等质量的空气，下列说法正确的是（）A此实验装置可以探究电流产生的热量与电流大小的关系 B本实验利用了转换法将电流通过电阻产生热量的多少转换成U形管液面高度差的变化 C通电一段时间后，右侧 U 形管中液面的高度差比左侧的小 D此实验结论可以用来解释电炉工作一段时间后，电炉丝热得发红，而导线却几乎不发热 答案：BD A探究电流产生的热量与电流大小的关系，要控制电阻和通电时间相同，改变电流大小进行实验。由图得，该实验装置由两电阻不同的电阻丝串联，控制了电阻丝的电流和通电时间相同，改变了电阻大小，可以探究电流产生的热量与电阻大小的关系，不能探究电流产生的热量与电流大小的关系，故 A 错误；B本实验利用了转换法将电流通过电阻产生热量的多少转换成 U 形管液面高度差的变化，U 形管液面高度差越大，说明电阻丝产生的热量越多。故 B 正确；C由=2得，电流相同，通电时间相同，电阻越大，产生的热量越多，故通电一段时间后，右侧电阻丝产生的热量比左侧电阻丝产生的热量多，因此右侧 U 形管中液面的高度差比左侧的大，故 C 错误；D电炉工作一段时间后，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝与导线的电流和通电时间相同，电炉丝的电阻很大，导线电阻很小，几乎为 0，可以用本实验解释，故 D 正确。故选 BD。27 22、如图所示的电路中，电源电压不变且等于小灯泡 L 的额定电压，a和b是电流表或定值电阻。开关都闭合时，无论将滑片 P 置于何处，小灯泡 L 都能正常发光。下列说法正确的是（）Aa是电流表，b是定值电阻 B只闭合 S1，滑片 P 右移时，电路的总功率变小 C只闭合 S1和 S3，滑片 P 左移时，电压表的示数不变 D只闭合 S2，滑片 P 右移时，小灯泡 L 变亮 答案：ABC A若a是电流表，b是定值电阻，则所有开关闭合后，电流表将滑动变阻器短路，定值电阻与灯泡 L 并联在电路中，故无论如何滑动滑片 P，灯泡两端电压始终等于电源电压，始终正常发光，故 A 正确；B只闭合 S1，电流表、定值电阻和滑动变阻器串联接入电路，滑片 P 右移时，则电路的总电阻变大，根据电功率的公式=2得，电源电压一定，电阻变大，电路总功率变小。故 B 正确；C只闭合 S1和 S3，滑动变阻器被短路，定值电阻和电流表串联接入电路，电压表始终测量的是电源电压，故滑片 P 左移时，电压表的示数不变，故 C 正确；D只闭合 S2，小灯泡和滑动变阻器串联接入电路，滑片 P 右移时，滑动变阻器接入电路的电阻变大，电路的总电阻随之变大，电路电流I变小，根据串联电路分压特点可知，小灯泡两端电压U变小，故根据电功率公式P=UI可知，小灯泡的电功率降低，亮度变暗，故 D 错误。故选 ABC。23、如图所示的电路中，电源电压为 4.5V 且保持不变，电流表量程为“00.6A”，电压表量程为“03V”，小灯28 泡标有“3V 1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20 1A”字样。闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A电压表的示数变化范围是“1.53V”B滑动变阻器接入电路的阻值变化范围是“3.7515”C小灯泡的最小功率是 0.6W D电路总功率变化范围是“1.21.8W”答案：AB A当小灯泡正常发光时，小灯泡的最大为电压为 3V，则滑动变阻器的电压为 1.5V，根据电压表的测量范围可知，最大的电压为 3V，故 A 正确；B当滑动变阻器的阻值最小，电压表的示数最小时，电流最大，最大电流为 =1.2W3V=0.4A 此时滑动变阻器的阻值为 =1.5V0.4A=3.75 当滑动变阻器两端电压最大时，滑动变阻器的阻值最大，滑动变阻器的最大电压为 3V，此时灯泡的电压为 1.5V，则灯泡的电阻为 =3V0.4A=7.5 根据串联分压，电压值比即为电阻之比，故滑动变阻器的最大值为 15，故 B 正确；29 C小灯泡的最小功率是 min=2=(1.5V)27.5=0.3W 故 C 错误；D电路总功率最小值为 min=min=2+滑=(4.5V)27.5+15=0.9W 电路的最大电功率为 max=min=4.5V 0.4A=1.8W 故 D 错误。故选 AB。24、小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线表示电阻R1，图线表示电阻R2。根据图像信息可判断（）A当R1和R2串联时，两个电阻的阻值不可能相等 B当R1两端电压为 9V 时，通过它的电流为 0.9A C当通过R1电流为 0.5A 时，1min 内电阻R1产生的热量为 150J D当R1和R2串联，R2的功率为 0.2W 时，R1的功率为 1.6W 答案：BC 30 AR1和R2串联时，串联电路电流处处相等，由图知两图线的交点处的电流和电压值都相等，根据公式=可知，此时两个电阻的阻值相等，故 A 错误；B由图像可知，当R1两端的电压为 8V 时，通过的电流为 0.8A，由欧姆定律可得，此时电阻R1的阻值 1=11=8V0.8A=10 由于R1的I-U 图像为一条倾斜的直线，所以可知R1为定值电阻，则当R1两端的电压为 9V 时，通过它的电流=11=9V10=0.9A 故 B 正确；C由图知，当通过R1的电流为 0.5A 时，其两端的电压为 5V，1min 内电阻R1产生的热量 Q1=W1=U1I1t=50.5A60s=150J 故 C 正确；D当R1和R2串联，串联电路电流处处相等，当R2的功率为 0.2W 时，对应电流是 0.2A，电压是 1V，此时通过R1的电流同为 0.2A，由图可知其两端的电压为 2V，根据P=UI可知R2的功率 P=UI=2V0.2A=0.4W 故 D 错误。故选 BC。25、如图甲所示，电源电压恒定，R1为定值电阻，滑动变阻器R2标有“20 1A”。只闭合开关 S 和 S1，滑片从最右端滑动到a点时，灯泡 L 恰好正常发光；此时，断开 S1，闭合 S2，滑片从a点向某一方向移动，直到电压表示数与灯泡 L 的额定电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（）31 A小灯泡的电阻是 4 B灯泡 L 的额定功率为 1.5W C电路工作时消耗的最小电功率为 1.5W D只闭合开关 S 和 S1，电路允许的最大电功率为 3W 答案：BD A由于灯泡的电阻随温度的变化而变化，所以灯泡的阻值不是一个定值，故 A 错误；B闭合开关 S 和 S1，断开开关 S2，灯泡和变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压。在保障电路元件安全的情况下，将滑动变阻器的滑片从最右端滑动到a点，由于灯泡电阻随温度变化，故可知此过程中电流随电压的变化关系是图乙中的曲线，则另一次调节过程中电流表与电压表示数变化关系图像为图乙中的直线；只闭合开关 S 和 S1，滑动变阻器的滑片在最右端时，电路中总电阻最大，根据欧姆定律可知，电路中电流最小，从图中可知是 0.25A，灯泡两端电压为 1V，由欧姆定律，滑动变阻器两端电压为 UR2=IR=0.25A20=5V 根据串联电路的电压特点可知电源电压 U=1V+5V=6V 再断开 S1，闭合 S2，电阻R1和变阻器串联，电流表测量电路电流，电压表测量R1两端的电压，由图乙可知，两条图像中电压相等时（等于灯泡额定电压）电路中的电流为I=0.3A，且变阻器滑片在a点时，电路中的电流为0.375A，电阻R1两端的电压为 3.75V，由欧姆定律可得，此时变阻器接入电路中的电阻 32 =6V-3.75V0.375A=6 R1的阻值 1=R=3.75V0.375A=10 当电路中的电流为 0.3A 时，R1两端的电压等于灯泡的额定电压，即 U额=IR1=0.3A10=3V 在闭合开关 S 和 S1，断开开关 S2，且滑片在a点时，可知灯泡的额定电流 额=6V-3V6=0.5A 灯泡的额定功率 P额=U额I额=3V0.5A=1.5W 故 B 正确；C灯泡正常工作时的电阻 L=额额=3V0.5A=6 50 所以假设不成立，故电压表 V1接的是大量程，由于分度值为 0.5V，所以电压表 V1的示数为 4V，电路中的电流为 =11=4V10=0.4A 由于此时R2的功率为 0.8W，所以R2两端的电压为 2=2=0.8W0.4A=2V 根据串联电路电压特点可得，电源电压为 U=U1+U2=4V+2V=6V
