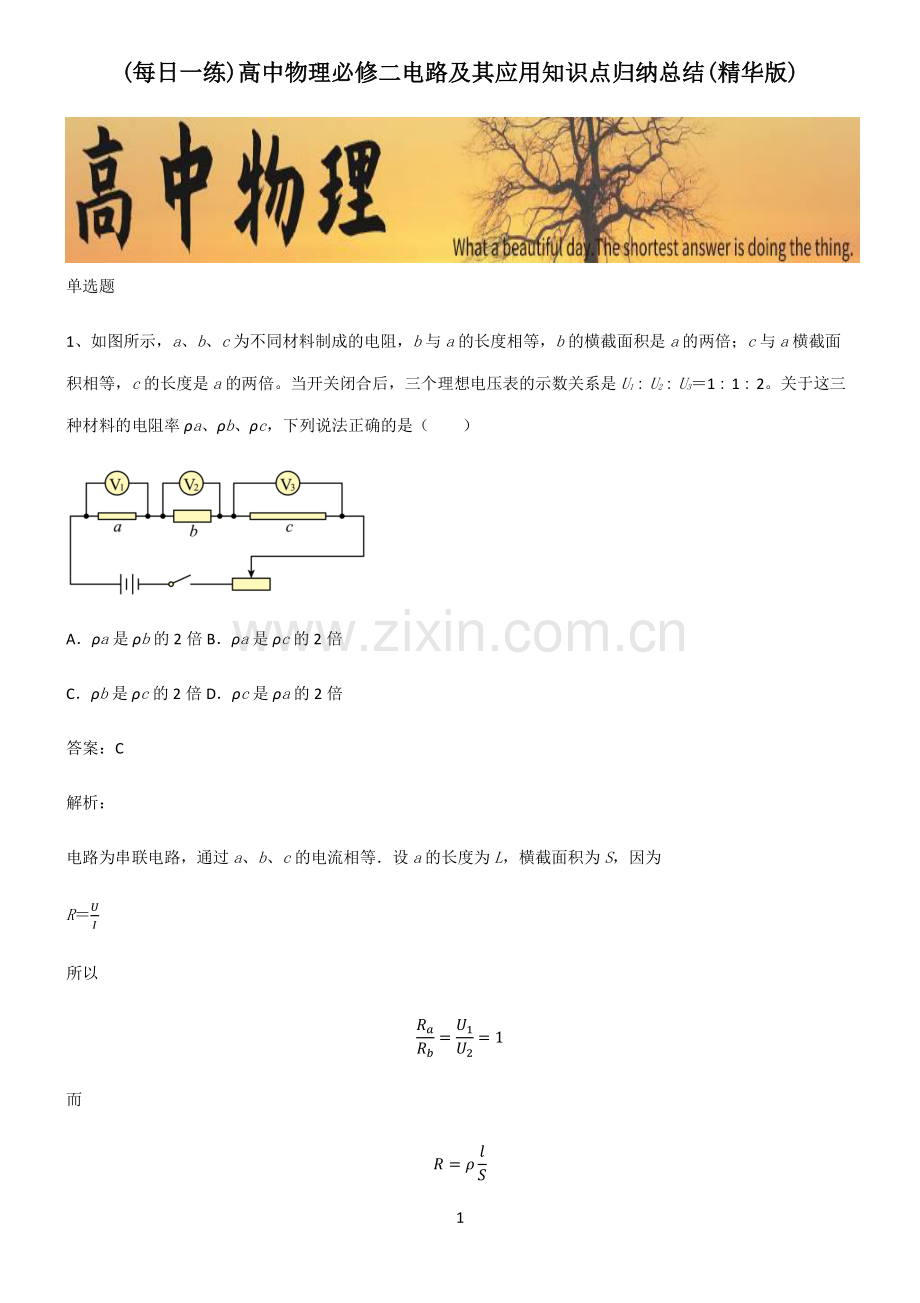

1 (每日一练每日一练)高中物理必修二电路及其应用知识点归纳总结高中物理必修二电路及其应用知识点归纳总结(精华版精华版)单选题 1、如图所示，a、b、c为不同材料制成的电阻，b与a的长度相等，b的横截面积是a的两倍；c与a横截面积相等，c的长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是U1U2U3112。关于这三种材料的电阻率 a、b、c，下列说法正确的是（）Aa是 b的 2 倍 Ba是 c的 2 倍 Cb是 c的 2 倍 Dc是 a的 2 倍 答案：C 解析：电路为串联电路，通过a、b、c的电流相等设a的长度为L，横截面积为S，因为 R 所以=12=1 而 =2 即 2=1 解得 b2a 同理=13=12 所以 2=12 解得 ac 由上述可知 b2c 故 C 正确，ABD 错误。2、如图所示电路中R1=R2=R3=3，若在a、c两点之间加上U=9V 的电压，则理想电流表的读数为（）A0B1A C2AD3A 3 答案：B 解析：根据电路连接方式可知R2和R3并联后再与R1串联接在电源两端，电流表测通过R2的电流，则电路总电阻为 =1+232+3=4.5 总电流为 =2A 根据并联电路分流规律可知电流表的示数为 2=32+3=1A 故选 B。3、如图所示，图线和图线所表示的电阻值分别是（）A4 和 2 B4k 和 2k C0.25 和 0.5 D2.5104 和 5.0104 答案：B 解析：从图中可得当通过的电流为 4 =0.002A 时，加在I两端的电压为=8V 加在II两端的电压为=4V 则可得=82 103=4k=42 103=2k ACD 错误，B 正确。故选 B。4、如图所示，虚线框的电路中，R1、R2为定值电阻，A、B、C、D、E为接线端，若将表头接入A、B端，则（）A改装为双量程电压表，使用C、E端为大量程 B改装为双量程电流表，使用C、E端为大量程 C改装为双量程电压表，使用C、D端为大量程 D改装为双量程电流表，使用C、D端为大量程 答案：A 解析：5 因为电阻R1、R2与表头串联，所以起到分压作用，即改装成大量程的电压表，且串联电阻越大，电压表量程越大，所以使用C、E端为大量程，使用C、D端为小量程。故选 A。5、如图所示，为A、两电阻的伏安特性曲线，关于两电阻的相关描述正确的是（）A在两图线交点处，电阻A的阻值大于电阻的阻值 B在两图线交点处，电阻A的阻值等于电阻的阻值 C电阻A的阻值随电压的增大而减小，电阻的阻值不变 D在两图线交点状态下，电阻A消耗的电功率大于电阻消耗的电功率 答案：B 解析：AB在两图线交点处，两电阻的电压电流均相同，根据欧姆定律可知，电阻相同，故 A 错误，B 正确；CI-U图像，图像上点与原点连线的斜率表示电阻的倒数，由图知，电阻A的阻值随电压的增大而增大，故 C错误；D在两图线交点状态下，两电阻的电压电流均相同，电阻A消耗的电功率等于电阻消耗的电功率，故 D 错误。故选 B。
