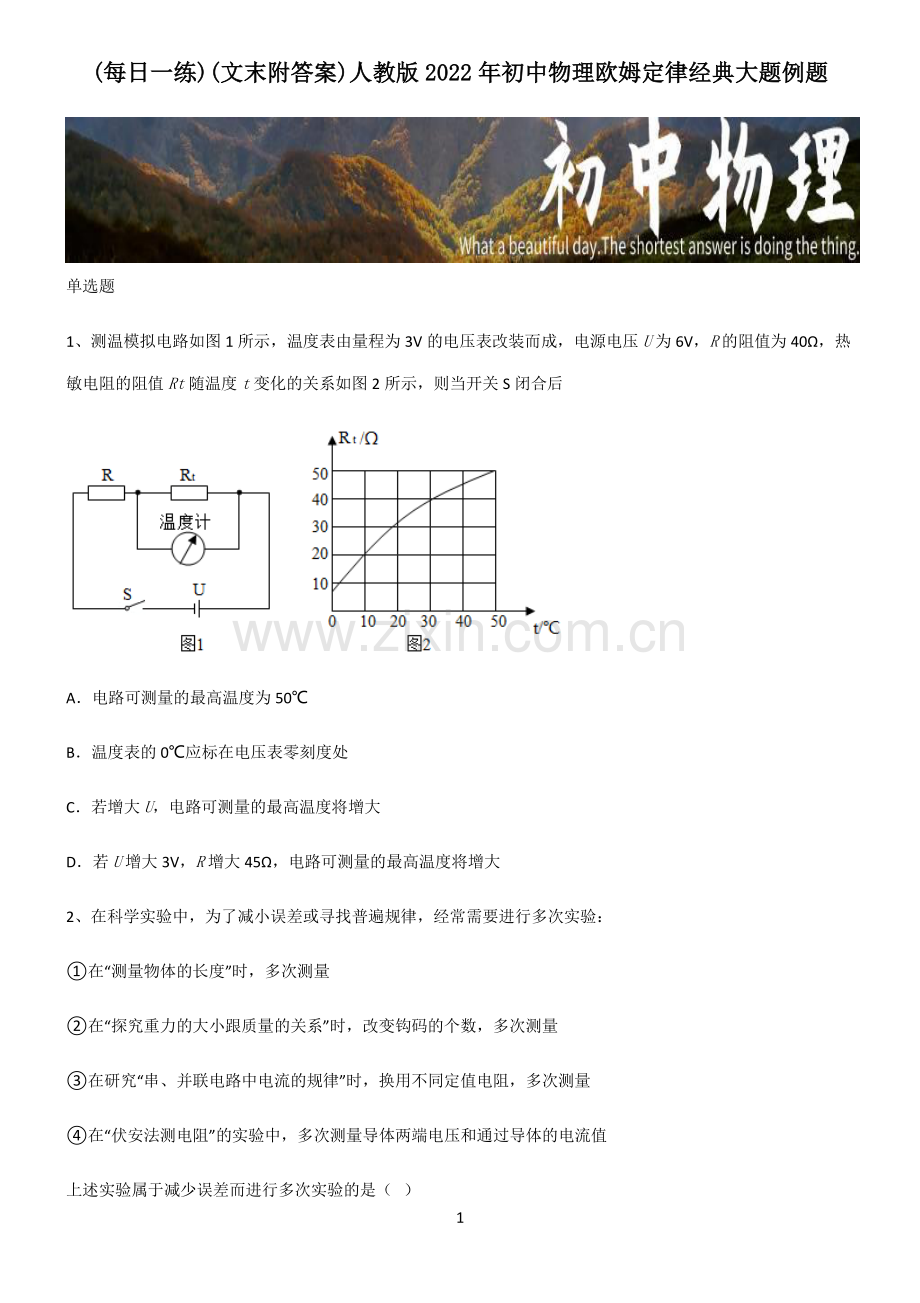

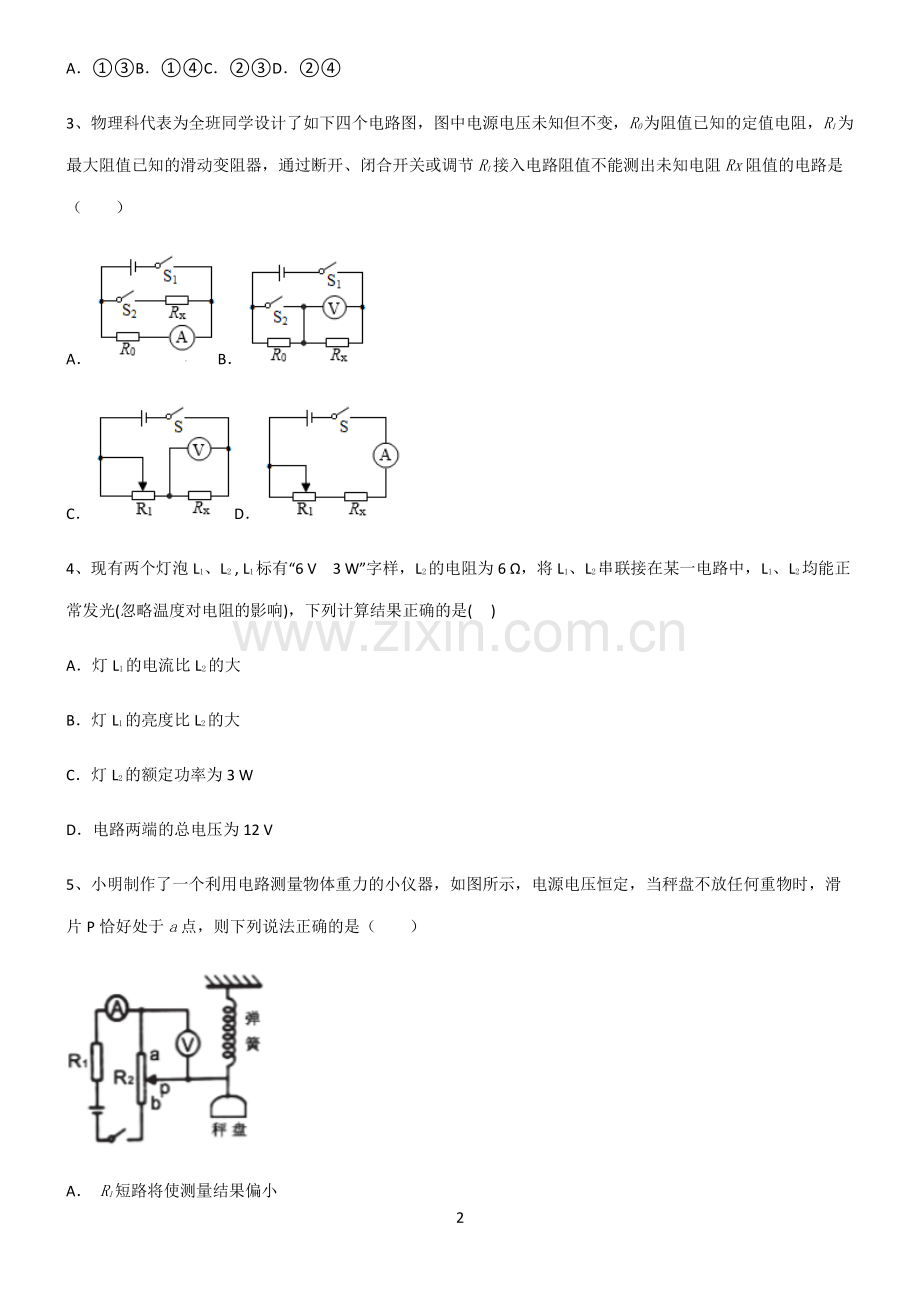

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理欧姆定律经典大题例题年初中物理欧姆定律经典大题例题 单选题 1、测温模拟电路如图 1 所示，温度表由量程为 3V 的电压表改装而成，电源电压U为 6V，R的阻值为 40，热敏电阻的阻值Rt随温度t变化的关系如图 2 所示，则当开关 S 闭合后 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U，电路可测量的最高温度将增大 D若U增大 3V，R增大 45，电路可测量的最高温度将增大 2、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）2 ABCD 3、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB CD 4、现有两个灯泡 L1、L2,L1标有“6 V 3 W”字样，L2的电阻为 6，将 L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是()A灯 L1的电流比 L2的大 B灯 L1的亮度比 L2的大 C灯 L2的额定功率为 3 W D电路两端的总电压为 12 V 5、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片 P 恰好处于a点，则下列说法正确的是（）A R1短路将使测量结果偏小 3 B可将电流表的表盘改装用来显示重力大小 C当秤盘内物体重力变大时，电压表示数变大 D当秤盘内物体重力变大时，电路消耗的功率将变小 6、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 7、如图所示，甲、乙均为理想电表，当开关 S 闭合后灯 L1、L2都能发光，下列说法中正确的是 A灯 L1、L2是串联在电路中的 B甲一定是电流表，乙一定是电压表 C当 L2短路时 L1仍能发光 D乙、甲两电表示数的比值与 L1的阻值相等 8、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据4 可通过电压表的示数来反映。测量时，身高越高（）A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 9、如图所示，是定值电阻和小灯泡 L 中电流随电压变化的图象，由图象可知（）A乙是小灯泡的 图象 B定值电阻的阻值为 5 C定值电阻和小灯泡 L 并联接在 4V 的电源上，干路中的电流是 1.2A D定值电阻和小灯泡 L 串联接在 6V 的电源上，电路中的电流是 0.4A 10、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 5 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 多选题 11、在如图所示的电路中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右移，下列说法中正确的是（）A电压表 V1的示数变大 B电压表 V1与电流表 A 的示数之积变小 C电压表 V2与电流表 A 的示数之比变大 D电压表 V1与电压表 V2的示数之和变小 12、在如图所示的电路中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右移，下列说法中正确的是（）A电压表 V1的示数变大 B电压表 V1与电流表 A 的示数之积变小 6 C电压表 V2与电流表 A 的示数之比变大 D电压表 V1与电压表 V2的示数之和变小 13、如图甲所示电路中，灯泡 L 额定电压为 6V，滑动变阻器R上标有“40 1A”字样，电流表量程为 03A。当S闭合时，移动滑片 P，使滑动变阻器接入电路的电阻为其总电阻的14时，灯泡L正常发光，灯泡的I-U图象如图乙所示，下列说法正确的是（）A灯泡正常发光时的电阻为 5 B电源电压为 12V C灯泡正常发光时电路总功率为 7.2W D用定值电阻R0替换灯泡 L，保证在移动滑动变阻器滑片过程中电压表示数的最大值都会出现 4V，则R0的取值范围为 420 14、将定值电阻R1、滑动变阻器R2、电压表、电流表和电压恒定的电源按图所示连接电路。移动滑动变阻器的滑片，不断改变电压表和电流表的示数，并利用所得数据绘制出如图所示的图像。由上述信息可得（）A电源两端的电压大小 B定值电阻R1的阻值大小 C滑动变阻器R2的最大阻值大小 7 D电路中消耗的最大电功率的大小 15、图是小明设计的实验电路，图中R为滑动变阻器，其他器材均能满足实验要求。下列说法中正确的是（）A如果R0是定值电阻，利用这个电路可以测量R0的阻值大小 B如果R0是定值电阻，利用这个电路可以探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系 C如果R0是电阻箱，利用这个电路可以探究电压一定时通过导体的电流跟导体电阻的关系 D如果R0处发生断路故障，闭合开关后电流表和电压表的示数均为 0 综合题 16、油电混合动力汽车是新型节能汽车之一、这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电；若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。当蓄电池组的电容量低于满容量的 40%时，不再向外供电，动力系统自动切换到汽油机工作状态。汽车油箱可以加注40kg 的汽油，汽油的热值为 4.6107J/kg，汽油机的效率为 30%，经测试，当汽车在水平路面上以 90km/h 的速度匀速行驶时，汽车受到的阻力为 1200N。（1）发动机为汽车蓄电池充电时，蓄电池相当于 _（用电器/电源），汽油机工作时，是_冲程将燃油燃烧时释放出的 _能转化为机械能。（2）若汽油机工作时的转速为 2400r/min，则 1s 内汽油机对外做功 _次。完全燃烧一箱汽油，汽油机输出的能量为 _J。（3）交警常根据司机呼出的气体检测血液中酒精含量，检测原理如图所示，电流表示数反映酒精浓度大小，R08 为定值电阻，D为陶瓷气敏传感器，其电阻的倒数1与气体中酒精蒸汽浓度C的关系如图所示，则当气体中酒精蒸汽的浓度增大时，气敏传感器两端电压将 _（选填“增大”或“减小”）；若电池用久后电压减小，电池自身电阻变大，将会使测得的酒精浓度 _（选填“偏大”、“偏小”或“不变”）。17、综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大。模型电路如图甲所示，ab为长 10cm、阻值为 25 的电阻丝，其阻值与长度成正比。滑片 P 左端固定在拉杆上，弹簧处于原长时，滑片 P 位于a端。电源电压恒为 6V，弹簧电阻恒为 1，R0的阻值为 4，其余部分电阻不计，电流表量程为 00.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。（1）虚线框内接线柱“1”应与_（选填“2”或“3”）连接；（2）弹簧的伸长量 L与所受拉力F之间的关系如图乙所示，在保证电路安全的情况下，该测力计所能测出的最大拉力为_N；（3）甲图中若去掉电流表，用一只电压表（量程 03V）与R0并联，当电压表满偏时，此时拉力大小是_N；（4）若将拉力大小标记在电流表对应的刻度线上，即把电流表改装成测力计，测力计刻度盘上的刻度_（选填“均匀”或“不均匀”）。9 18、“建模”思想引领科学思维，指导科学方法，“懂理团队”运用这种思维方法解决了远距离输电过程中，方便快捷确定短路位置的问题，如甲图所示，他们用两条足够长的电阻丝模拟输电线（如图中 L、N 导线，每条电阻丝每米阻值为0.5），把一个电压不变的电源、一个保护电阻R、一块电压表和一块电流表用导线连接起来装入盒内，制成检测装置盒，并与模拟导线相连构成回路，他们用导线连接，模拟短路，如图甲中所示，通过读取盒内电压表、电流表示数，计算得知短路处到检测处的距离，请回答以下问题：（1）在小李同学设计的检测电路中，若电压表示数为 3V，电流表示数为 0.5A，则短路处距离检测处_米；（2）若保护电阻的阻值为4，根据（1）中数据，求电源电压_；（3）不用电流表，且其它元件不变的情况下，仍要达到上述检测目的，请在乙图的虚线框内画出你设计的检测电路图_，并推导出短路处到检测处距离L与电压表示数的关系式_。10 人教版 2022 年初中物理欧姆定律_01F 参考答案 1、答案：D 解析：A由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为 3V，此时电路电流为 =6V 3V40=340A 则热敏电阻Rt的阻值为=3V 403A=40 根据图 2 数据可知，此时可测量的最高温度为 30，故 A 不符合题意；B温度表为 0时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故 B不符合题意；C若增大电源电压U，电压表的量程仍为 03V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律=知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故 C 错误；D若U增大 3V，R增大 45，热敏电阻Rt的两端电压允许最大值为 3V，此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故 D 符合题意。故选 D。2、答案：B 11 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。3、答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。4、答案：B 12 解析：将 L1、L2串联接在某一电路中，因为串联电路电流处处相等，故 A 错误；L1、L2均能正常发光，L1正常工作电流为：1=11=3W6V=0.5A，L2两端的电压为：2=22=12=0.5A 6=3V，L2的功率为：2=22=3V 0.5A=1.5W，故1 2，L1更亮一些，故 B 正确，C 错误；总电压为：=1+2=6V+3V=9V，故 D 错误 故选 B 5、答案：C 解析：AB由电路图可知，R1与R2串联，电流表测电路的电流，电压表测滑片上面部分电阻丝aP 两端的电压；由于电压表接在滑片上，且电压表的内阻很大，在电路中可看作开路，所以，不论滑片如何滑动，电流要经过变阻器的全部电阻丝，即R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，故不能将电流表的表盘改装用来显示重力大小；当R1短路时，电路的电阻减小，电流增大，根据欧姆定律有 U=IR 相同长度的电阻丝分得的电压增大，电压表示数偏大，即测量结果偏大，故 AB 错误；CD当秤盘内物体重力增大，滑片向下移，电阻丝aP 的电阻增大，但是电路中电流保持不变，电压表示数变大；因电源电压和电路的电流不变，根据PUI知，电路消耗的功率将不变，故 C 正确，B 错误。故选 C。小提示：本题考查了串联电路的特点和欧姆定律和电功率公式的应用，关键是明确电路的电流不变，有一定难度。6、答案：C 13 解析：A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。7、答案：B 解析：AB由图知道，开关 S 闭合后，要使灯 L1和 L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡 L2回负极，另一支经电流表甲、灯 L1回负极，所以甲一定是电流表，乙一定是电压表，故 A 错误，B 正确；14 C因为甲是电流表，当 L2短路时，发生电源短路，L1不能发光，故 C 错误；D乙是电压表，测量 L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故 D 错误 8、答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，ACD 不符合题意。故选 B。9、答案：C 解析：A由图像知，乙图线是一倾斜的直线，是定值电阻的I-U图象，而甲图线中，用电器的电阻是变化的，所以是小灯泡的I-U图线，故 A 不符合题意；B由图像知，当通过定值电阻R的电流为 0.4A 时，它两端的电压为 4V。则定值电阻 =11=4V0.4A=10 故 B 不符合题意；C当定值电阻R和小灯泡 L 并联在 4V 的电源上时，由图像知，通过小灯泡的电流为 0.8A，则通干路的电流 I=I1+IL=0.4A+0.8A=1.2A 故 C 符合题意；D由图像知，定值电阻R与小灯泡 L 串联接在电路中时，如果通过电路的电流为 0.4A，则R两端的电压为 4V，L 两端的电压为 1V，电源电压 15 U=4V+1V=5V 故 D 不符合题意。故选 C。10、答案：C 解析：A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。11、答案：BC 16 解析：A由电路图可知，R1、R2串联，电压表 V1测电阻R1两端电压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流；滑片向右移动，滑动变阻器接入电路的阻值变大，电压表 V2的示数变大，电源电压不变，故电压表 V1的示数变小，故 A 错误；B由P=UI知，电压表 V1与电流表 A 的示数之积即为定值电阻R1的功率，根据PI2R可知，R1的电阻不变，通过R1的电流变小，所以R1的功率变小，所以电压表 V1与电流表 A 的示数之积变小，故 B 正确；C电压表 V2的示数变大，电流表 A 示数变小，则电压表 V2与电流表 A 的示数之比变大，故 C 正确；D因为电压表 V1示数变小，电压表 V2的示数增大，电压表 V1与电压表 V2的示数之和是电源电压，电源电压保持不变，故 D 错误。故选 BC。12、答案：BC 解析：A由电路图可知，R1、R2串联，电压表 V1测电阻R1两端电压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流；滑片向右移动，滑动变阻器接入电路的阻值变大，电压表 V2的示数变大，电源电压不变，故电压表 V1的示数变小，故 A 错误；B由P=UI知，电压表 V1与电流表 A 的示数之积即为定值电阻R1的功率，根据PI2R可知，R1的电阻不变，通过R1的电流变小，所以R1的功率变小，所以电压表 V1与电流表 A 的示数之积变小，故 B 正确；C电压表 V2的示数变大，电流表 A 示数变小，则电压表 V2与电流表 A 的示数之比变大，故 C 正确；D因为电压表 V1示数变小，电压表 V2的示数增大，电压表 V1与电压表 V2的示数之和是电源电压，电源电压保持不变，故 D 错误。故选 BC。13、答案：BCD 17 解析：A由题意可知，小灯泡的额定电压使 6V，由图像乙可看出小灯泡的额定电流为 0.6A，所以小灯泡正常发光时的电阻为=L=6V0.6A=10 故 A 错误；B滑动变阻器R上标有“40 1A”字样，则使滑动变阻器接入电路的电阻为其总电阻的14时，滑动变阻器接入电路的电阻为 =14=14 40=10 此时小灯泡正常发光，所以由图像可知电路中的电流为 0.6A，则滑动变阻器两端的电压为 U=IR=0.6A10=6V 根据串联电路中电压的特点可知，电源电压为 U=UL+U=6V+6V=12V 故 B 正确；C由以上计算可知，电源电压为 12V，小灯泡正常发光时电流为 0.6A，所以电路中的总功率为 P总=UI=12V0.6A=7.2W 故 C 正确；DR0代替小灯泡，R0与滑动变阻器串联，电压表测 R0的电压，当滑动变阻器电流最大为 1A 时，R0电阻最小为 0min=0max=4V1A=4 当滑动变阻器接入电阻最大时，电路中电流最小为 18 min=0滑=12V 4V40=0.2A 此时R0阻值最大为 0max=0min=4V0.2A=20 故 D 正确。故选 BCD。14、答案：ABD 解析：如图所示，R1与R2串联，电压表测R2两端电压。AB如图所示，当1=0.1A时，1=5V，由串联电路电压规律及欧姆定律可得电源电压为 =5V+0.1A 1 当1=0.5A时，1=2V，由串联电路电压规律及欧姆定律可得电源电压为 =2V+0.5A 1 联立两方程，解方程组可得1=7.5，=5.75V。故 AB 符合题意；C当滑动变阻器接入阻值最大时，电路中电流最小，图像未具体表明最小电流，所以无法求出R2的最大阻值，故 C 不符合题意；D当滑动变阻器接入阻值为 0 时，电路为只有R1的简单电路，此时功率最大为 大=21=(5.75V)27.5 4.4W 故 D 符合题意。故选 ABD。19 15、答案：ABC 解析：A此电路图利用电流表测量电流，电压表测量定值电阻的电压，故可以根据伏安法测量电阻，故 A 正确；B探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系，一定需要控制电阻的大小不变，而此题中用的是定值电阻，再利用滑动变阻器改变定值电阻两端的电压，故可以完成实验，故 B 正确；C如果R0是电阻箱，可以改变电阻的大小，探究电压一定时通过导体的电流跟导体电阻的关系，一定需要控制电阻箱两端的电压一定，可以根据滑动变阻器调节，变量是电阻，而电阻箱正好可以调节其大小，并且知道阻值的大小，故 C 正确；D如果R0处发生断路故障，电压表所在的电路是通的，有电流经过电压表，故电压表有会示数，故 D 错误。故选 ABC。16、答案：用电器 做功 内 20 5.52108 减小 偏小 解析：（1）1发动机为汽车蓄电池充电时，消耗电能转化为化学能，此时蓄电池为用电器。23汽油机工作时，在做功冲程中，将内能转化为机械能，向外提供动力。（2）4飞轮的转速是 2400r/min，所以每秒转动的圈数为 n=1602400r=40r 因为飞轮每转动 2 圈完成 4 个冲程，对外做功一次，所以 1s 可以做功 n=1240 次=20 次 5完全燃烧一箱汽油放出的热量 Q放=mq=40kg4.6107J/kg=1.84109J 20 由=有用放得汽油机输出的能量 W有用=Q放=1.84109J30%=5.52108J（3）67由图知，传感器的电阻与气体中酒精蒸汽的浓度成反比，浓度C越大，电阻越小，电流越大，R0两端电压越大，因为电源电压不变，电源电压等于气敏传感器、R0两端电压之和，所以气敏传感器两端电压将减小；电池用的时间长了，电压减小，内阻变大，由欧姆定律可知电路中电流减小，则会导致测得的酒精浓度偏小。17、答案：3 400 440 不均匀 解析：（1）1由=的变形式=可知，当电流表的示数增大时，电路的总电阻减小，由图甲可知，拉力增大时，滑片下移，因电流表示数随拉力的增大而增大，所以，拉力增大时，电阻丝接入电路中的电阻应减小，则虚线框内接线柱“1”应与“3”连接。（2）2由电流表量程为 00.6A 可知，电流表的最大示数I大=0.6A，此时电路的总电阻 总=大=6V0.6A=10 此时电阻丝接入电路中的电阻 RPb=R总-R0-R弹簧=10-4-1=5 弹簧的伸长量 =P =10cm 525 10cm=8cm 由图乙可知，电流表示数最大时显示的拉力F=400N。（3）3图中若去掉电流表，用一只电压表（量程 03V）与R0并联，利用电压表的示数来显示拉力的大小，当电压表的示数最大时，电路中的电流最大，此时拉力最大，因串联电路中各处的电流相等，则电路中的最大电 21 流 大=00=3V4=0.75A 此时电路的总电阻 总=大=6V0.75A=8 此时电阻丝接入电路中的电阻 RPb=R总-R0-R弹簧=8-4-1=3 弹簧的伸长量 =P =10cm 325 10cm=8.8cm 由图乙可知，电压表示数满偏时显示的拉力F=440N。（4）4由图乙可得弹簧的伸长量 L与拉力F的关系为 =50 滑动变阻器接入电路中的电阻与弹簧的伸长量的关系为 P=(10cm10cm)=(1 10)25=25 2.5 将代入可得 P=25 20 根据欧姆定律=可得 =P+0+弹簧=6V25 20+4+1=630 20=120600 由上式看出，I与F不成正比，所以刻度不均匀。22 18、答案：6 5V =4V5V 解析：解：（1）1小李同学设计的检测电路中，电压表示数为 3V，电流表示数为 0.5A，根据=可得AB间的电阻=V=3V0.5A=6 因为每条电阻丝每米阻值为0.5，所以AB的长度=120.5/m=1260.5/m=6m 所以短路处距离检测处 6m；（2）2若保护电阻的阻值为4，根据=可得保护电阻两端的电压=0.5A 4=2V 则电源电压 =+V=2V+3V=5V（3）34把电源、保护电阻R、电流表和与引出到盒外的两个导线串联在一起，电压表可以测量外部电路两端电压。如图所示 根据串联电流电压关系可得，保护电阻R两端的电压=V 23 则通过的电流 =V 根据=可得AB间的电阻=V=V V=V V 因为每条电阻丝每米阻值为0.5，所以AB的长度 =120.5/m=12V45VV0.5/m=4V5V。
