人教版2023初中物理九年级物理全册第十七章欧姆定律基础知识点归纳总结.pdf

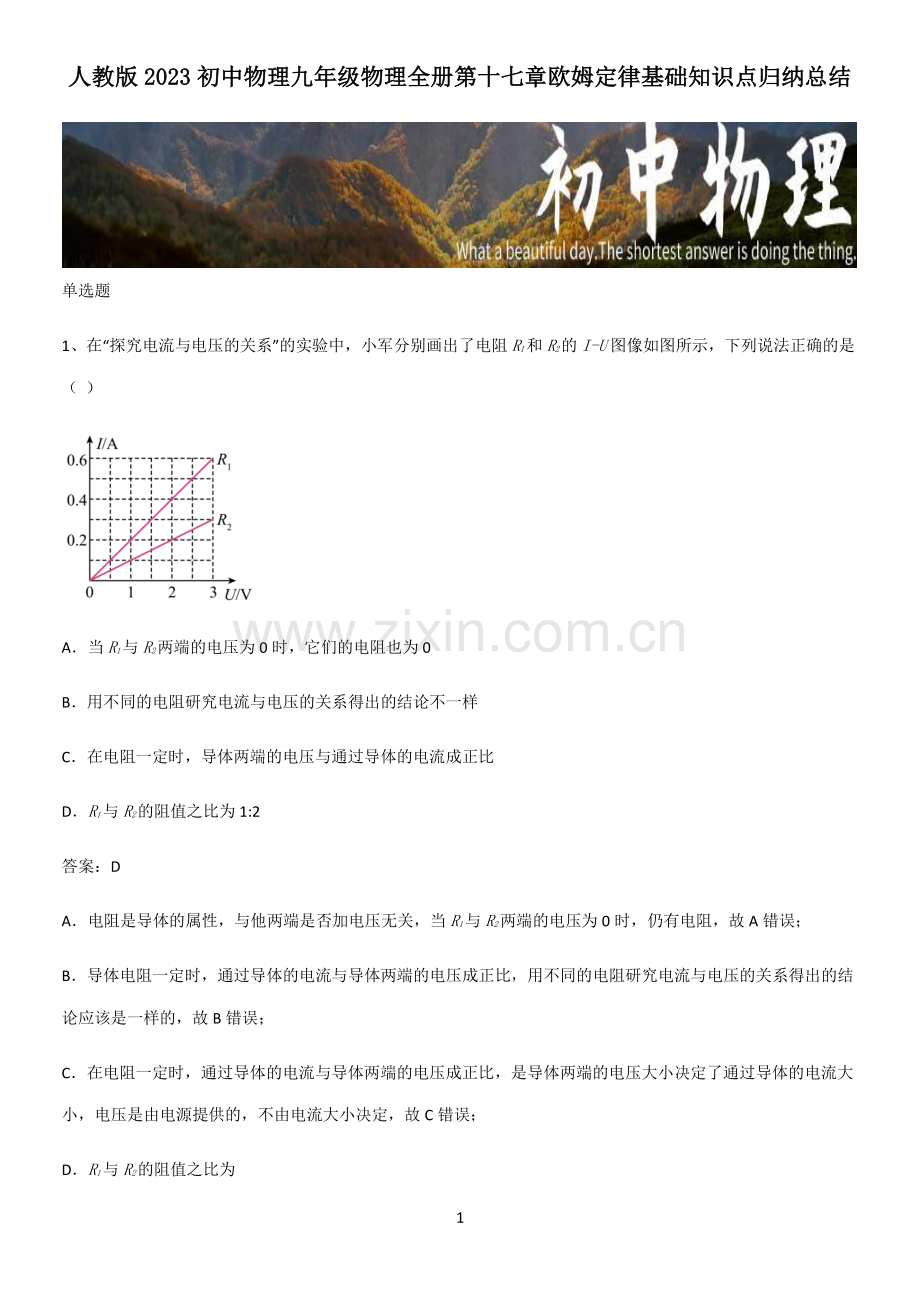

1 人教版人教版 20232023 初中物理九年级物理全册第十七章欧姆定律基础知识点归纳总结初中物理九年级物理全册第十七章欧姆定律基础知识点归纳总结 单选题 1、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A当R1与R2两端的电压为 0 时，它们的电阻也为 0 B用不同的电阻研究电流与电压的关系得出的结论不一样 C在电阻一定时，导体两端的电压与通过导体的电流成正比 DR1与R2的阻值之比为 1:2 答案：D A电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为 0 时，仍有电阻，故 A 错误；B导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故 B 错误；C在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故 C 错误；DR1与R2的阻值之比为 2 12=1122=3V0.6A3V0.3A=12 故 D 正确。故选 D。2、小刚用图所示电路探究“通过导体的电流跟电阻的关系”。实验过程中，当把电阻R由 5 更换为 10 后，为了探究上述问题，他应采取的操作是（）A保持变阻器滑片不动 B将变阻器滑片适当向左移动 C将变阻器滑片适当向右移动 D适当增加电池的节数 答案：B ABC探究“通过导体的电流跟电阻的关系”，根据控制变量法可知，需保持导体两端的电压不变，当把电阻R由5 更换为 10 后，电阻变大，则电压表的示数变大，所以此时应该增大变阻器的电阻减小电阻R两端的电压，使电压表的示数保持不变。则滑片需向左移动增大滑动变阻器接入电路中的电阻。故 B 符合题意，AC 不符合题意；D增加电池的节数时，电阻R和滑动变阻器的两端电压都会变大，故 D 不符合题意。故选 B。3、如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路（）3 A甲的电阻小于乙的电阻 B甲的电阻等于乙的电阻 C总电阻大于甲的电阻 D总电阻小于乙的电阻 答案：D AB因为甲、乙两铜棒材料相同、长度相同、横截面积不同，乙的横截面积大，所以甲的电阻大于乙的电阻，故 AB 错误；CD甲乙并联在电路中，根据并联电路中电阻的特点可知，电阻并联时相当于增大了导体的横截面积，总电阻会减小，则总电阻小于甲和乙的电阻，故 C 错误，D 正确。故选 D。4、如图所示电路，当闭合开关时，下列说法正确的是（）A灯泡 L 和滑动变阻器R串联 B当滑动变阻器滑片P向右滑动时，小灯泡的亮度变暗 C当滑动变阻器发生断路时，小灯泡依然发光 D当滑动变阻器滑片P向右滑动时，电压表、电流表示数均减小 答案：C A由电路图可知灯泡 L 和滑动变阻器并联，电压表测量电源的电压，电流表测量干路中的电流，故 A 错误；B当滑动变阻器滑片P向右滑动时，由于并联电路各支路互不影响，通过小灯泡的电流不变，小灯泡的亮度不4 变，故 B 错误；C当滑动变阻器发生断路时，由于并联电路各支路互不影响，小灯泡依然发光，故 C 正确；D由于电源电压不变，移动滑片时，电压表示数不变；闭合开关，当滑动变阻器滑片向右滑动时，接入的阻值变大，根据欧姆定律可知，通过滑动变阻器的电流变小，根据并联电路的电流规律可知，干路中的电流变小，电流表示数变小，故 D 错误。故选 C。5、某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（）A电阻R1的阻值变小 B通过R2的电流变大 C电阻R1两端的电压变大 D电阻R2两端的电压变大 答案：C 由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故 ABD 错误，C 正确。故选 C。6、当某导体两端的电压为 10V 时，通过导体的电流为 0.5A。如果导体两端电压为 0V，那么导体的电阻为（）A0B20C5D0.05 答案：B 5 导体的电阻为 =10V0.5A=20 导体的电阻是导体本身的一种属性，与导体的材料、横截面积、长度有关，与加在导体两端的电压无关；如果导体两端的电压为 0，导体的阻值仍然为 20；故 ACD 不符合题意，B 符合题意。故选 B。7、在图所示的电路中，电阻R1的阻值为 10，滑动变阻器滑片位于中点。用一阻值为 20 的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A电源电压不变，不移动滑片 PB电源电压不变，向左移动滑片 P C减小电源电压，不移动滑片 PD增大电源电压，向左移动滑片 P 答案：C 由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。A电源电压不变，不移动滑片 P，由串联分压规律可知电压表示数变大，故 A 不符合题意；B电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故 B 不符合题意；C减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故 C 符合题意；D增大电源电压，向左移动滑片 P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故 D 不符合题意。6 故选 C。8、图甲是热敏电阻RT和定值电阻R的UI关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压RT:R，丙图中RT:R，则下关系式中正确的是（）Am1Bm1Cm1Dmn 答案：B 根据串联分压，电压之比为 RTR=RTR=RT=如图甲，R是定值电阻，故 RT=如图丙，电流之比为 RTR=RTR=RT=则此时的热敏电阻为 RT=1 由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故 RTRT 故 7 1 故 1 故 ACD 错误，B 正确。故选 B。9、如图所示是小翼同学探究导体的电流与电阻关系时所用的实验电路，在实验过程中，他将 10 的定值电阻更换为 15 的定值电阻，闭合开关后，为了保持定值电阻的两端电压不变，他接下来要进行的操作是（）A记录电压表和电流表示数 B减少电池节数 C将滑动变阻器滑片向右移动 D将滑动变阻器滑片向左移动 答案：C 在滑动变阻器的电阻值Rp不变的情况下，电路中由于将 10 的定值电阻换成 15 的定值电阻，使整个电路的电阻值R总增大。利用公式=可知，电路中的总电流I减小。此时滑动变阻器两端的电压UpIRp，由于Rp不变，I减小，导致了Up的减小，而定值电阻两点之间的电压等于总电压减去滑动变阻器两端的电压，由于滑动变阻器两端的电压减小导致了定值电阻两点之间的电压增大，探究导体的电流与电阻关系时要保持电阻两端的电压不变，所以要减小定值电阻两点之间的电压U2。根据公式U2IR2可知，R2为 15 不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片 P 向右端移动增大电阻。故 ABD 不符合题意，C 符合题意。故选 C。10、由欧姆定律I=变形可得R=，以下说法正确的是（）8 A导体的电阻跟它两端的电压成正比 B导体的电阻跟通过它的电流成反比 C导体的电阻跟它两端的电压和通过它的电流无关 D导体的电阻由它两端的电压和通过它的电流的比值决定 答案：C 导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故 ABD 错误，C 正确。故选 C。11、我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关 S，下列说法正确的是（）A气敏电阻主要由超导体材料制成 B图甲中通过R1的电流保持不变 C检测气体的酒精浓度越大，R2阻值越大 D检测气体的酒精浓度越大，电压表示数越大 答案：D AC由图乙可知，气敏电阻R2的阻值不为 0，且随气体酒精浓度的增大而减小，而超导体的阻值为 0，故 AC 错误；9 B由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故 B 错误；D由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故 D 正确。故选 D。12、如图，电源电压保持不变，R为定值电阻。闭合开关 S，将滑片 P 从右端向左端移动过程中，下列说法正确的是（）AV1和 V2示数不变，A 示数变大 BV2和 A 示数的乘积先变大后变小 CV1和 A 示数之比不变 DV2和 A 示数之比变小 答案：D 滑动变阻器与电阻串联，电流表测电路的电流，V2测电源电压，V1测变阻器的电压。A将滑片 P 从右端向左端移动过程中，变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，根据欧姆定律，电流表示数变大，R两端电压变大，则是 V1表示数变大，V2测电源电压，示数不变，故 A 错误；B因 V2的示数等于电源电压保持不变，故 V2和 A 示数的乘积变大，故 B 错误；C根据欧姆定律，V1和 A 示数之比即变阻器连入电路的电阻，可知这个比值变小，故 C 错误；D根据欧姆定律，V2和 A 示数之比即电路的总电阻，结合选项 A，可知这个比值变变小，故 D 正确。故选 D。13、如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关 S 闭合后，在滑动变阻器R2的滑片 P 向10 右移动的过程中，下列说法正确的是（）A电压表 V1的示数变大 B电流表 A 的示数变大 C电压表 V2的示数变大 D电路的总电阻变小 答案：A C由电路图可知，开关 S 闭合后，R1与R2串联，电压表 V1测R2两端的电压，电压表 V2测电源两端的电压，电流表 A 测电路中的电流。因电源两端电压保持不变，所以，滑片移动时电压表 V2的示数不变，故 C 错误；BD在滑动变阻器R2的滑片 P 向右移动的过程中，变阻器接入电路中的电阻变大，电路的总电阻变大；由欧姆定律可知，电路中的电流变小，即电流表 A 的示数变小，故 BD 错误；A因电路中的电流变小，由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表 V1的示数变大，故 A 正确。故选 A。14、如图所示，甲、乙、丙三个电路电源电压U相等，电路总电阻分别为R1、R2和R3。已知每个定值电阻的阻值均为 5，则下列关系正确的是（）AR1R2BR1R3 CR3R2R3 答案：A 11 每个定值电阻的阻值均为 5。在串联电路中，串联电阻大于其中任一电阻，故 R3R1=5 在并联电路中，总电阻要小于其中的任何一个电阻，故有 R2R1R2 故 A 正确，BCD 错误。故选 A。15、如图所示是一种自动测定油箱内油量多少的装置，滑动变阻器的金属滑片是杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油量的多少，油量表是由电流表改装的。当油量表示数变大时（）A油量减少 B油量增加 C油量不变 D油变化无法确定 答案：B 由电路图可知，两电阻串联接入电路，油量表串联接在电路中，电源电压不变，当油量表示数变大时，根据欧姆定律可得，电路的总电阻减小，R1接入电路的阻值变小，可知浮标位置上升，即油量增加，故 B 符合题意，ACD 不符合题意。故选 B。12 多选题 16、如图所示，电源电压保持不变，开关 S 断开时，电流表、电压表的示数分别为I0、U0.将电阻R1与开关 S 互换，闭合开关 S 后，电压表的示数为 3U0，下列判断正确的是（）A电源电压为 3U0 B电阻R1的阻值为200 C电阻R2的阻值为3020 D将电阻R1与开关 S 互换，闭合开关 S 后，电流表的示数为920 答案：ABD A当电阻R1与开关 S 互换，闭合开关 S 后，R1和R2并联，电流表测干路的电流，电压表测电源电压；已知此时电压表示数为 3U0，即电源电压为U=3U0；故 A 正确；BC由图可知，原电路断开开关后，R1和R2串联，电流表测电路中的电流，电压表测R2两端的电压；已知此时电压表示数为U0，即R2两端的电压为U0，此时电路中的电流为I0，由欧姆定律可知电阻R2的阻值为 2=00 由串联电路的电压特点可知R1两端的电压为 U1=U-U2=3U0-U0=2U0 则电阻R1的阻值为 1=10=200 故 C 错误，B 正确；13 D将电阻R1与开关 S 互换，闭合开关 S 后，通过R1的电流为 1=1=30200=320 通过R2的电流为 2=2=3000=30 由并联电路的电流特点可知干路的电流为 =1+2=320+30=920 即电流表的示数为920，故 D 正确。故选 ABD。17、为了增强学生体质，潍坊市将坐位体前屈作为中考体育考试项目之一、坐位体前屈测试仪原理如图所示，已知电源电压 6V，R1的电阻为 30，其中电阻丝R2粗细均匀，总长度为 30cm。闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.05A；推挡板 P 在A端时，坐位体前屈成绩为 30cm。则（）A电阻丝R2的最大阻值为 90 B挡板 P 在A端时电压表的示数为 4.5V C电流表示数的大小能反映被测试者的成绩 D电压表示数为 3V 时，被测试者的成绩是 20cm 答案：ABD 14 A根据题意，如图所示，由于电压表接在滑片上，所以电流经过整个滑动变阻器，电压表测滑动变阻器右侧的电压，滑动变阻器相当于接入了最大阻值，电路中的总电阻为 总=6V0.05A=120 由串联电路电阻的关系可得滑动变阻器的最大电阻为 2=总 1=120 30=90 故 A 符合题意；B当挡板 P 在A端时电压表测整个滑动变阻器两端的电压，其示数为 2=2=0.05A 90=4.5V 故 B 符合题意；C由于移动滑片无法改变滑动变阻器接入的阻值，根据欧姆定律，电路中的电流是一定的，没有变化，故 C 不符合题意；D电压表示数为 3V 时，则电压表测量的电阻为 PB=2=3V0.05A=60 则PB的长度为 =30cm90 60=20cm 故 D 符合题意。故选 ABD。18、如图所示的电路，电源电压保持不变，闭合开关 S，滑动变阻器滑片 P 从a端移动到b端的整个过程中，电流表示数与电压表示数U的关系图象如图所示，下列说法正确的是（）15 A电阻R1的阻值为 10 B电阻R1的阻值为 5 C当变阻器滑片 P 处于b端时，电压表的示数为 1V D当变阻器滑片 P 处于b端时，电压表的示数为 3V 答案：AC AB由题知，当滑动变阻器滑片 P 在a端时，滑动变阻器连入电路的电阻为 0，R1两端的电压为为 3V，电流为0.1A，根据=得 1=3V0.3A=10 故 A 正确，B 错误；CD由图像知，当变阻器滑片 P 处于 b 端时，滑动变阻连入电路的电阻最大，电路中电流最小为 0.1A，电压表的示数为 1V。故 C 正确，D 错误。故选 AC。19、如甲图所示为气敏电阻随有害尾气浓度 变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L 为指示灯。当有害尾气浓度 增大时，下列说法正确的是（）A电压表的示数增大 B电压表的示数减小 16 C指示灯亮度增大 D指示灯亮度减小 答案：BC 由电路图可知，气敏电阻R与指示灯 L 串联，电压表测气敏电阻R两端的电压，由图甲可知，当有害尾气浓度 增大时，气敏电阻的阻值将变小，电路的总电阻变小，由=可知，电路中的电流变大，由U=IR可知，灯泡 L两端的电压变大，故指示灯亮度增大；因串联电路中电源电压等于各用电器两端电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小。故 AD 错误，BC 正确。故选 BC。20、如图所示的电路中，元件均完好，R1的阻值大于滑动变阻器R2的最大阻值，闭合开关后移动R2的滑片时，下列说法正确的是（）AV1的示数大于 V2的示数 BV1的示数不可能等于 V 的示数 CV1与 V2的示数之和增大 DV1示数的变化量等于 V2示数的变化量 答案：AD 由图可知，该电路为串联电路，电压表 V 测量的是电源电压；电压表 V1测量的是R1两端的电压；电压表 V2测量的是R2两端的电压。A闭合开关后移动R2的滑片时，滑动变阻器接入电路的电阻发生变化，则其分得的电压发生变化；R1的阻值大于滑动变阻器R2的最大阻值，根据串联电路的分压规律可知，V1的示数要始终大于 V2的示数，故 A 正确；B电压表 V 测量的是电源电压，保持不变，由于在串联电路中，电源电压等于各部分电压之和，当R2的滑片移17 动到最左端时，滑动变阻器接入电路的电阻为 0，此时电压表 V1测量的是电源电压，则 V1的示数会等于 V 的示数，故 B 错误；CV1与 V2的示数之和等于电源电压，保持不变，故 C 错误；D电源电压等于各部分电压之和，电源电压不变，则 V1示数的变化量等于 V2示数的变化量，故 D 正确。故选 AD。21、如图所示的电路中，1、2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变。在不拆改电路的情况下，下列选项中，利用这个电路进行实验能完成的是（）A能测出2的电阻值 B探究电阻两端电压一定时，通过电阻的电流与电阻成反比 C探究电阻的阻值一定时，通过电阻的电流与电阻两端的电压成正比 D探究电路中的电流一定时，电阻两端的电压与电阻成正比 答案：AC A电压表测量了R2的电压，电流表能测出通过它的电流，故此实验可以测出R2的阻值。故 A 符合题意；B要探究电压一定时，电流与电阻的关系。需要能够观测出某电路电压一定，且能改变该段电路的电阻值，测量该段电路中的电流。电路中，只能观测R2两端电压，但它的阻值是不变的，故无法进行对此问题的验证。故B 不符合题意；C要完成此选项中的探究实验，需要能改变某段电路两端的电压，且该段电路的阻值不变，能对该段电路两端18 电压与其中的电流进行测量。电路中，变阻器能调节R2两端电压，且R2为定值电阻，也能测量出它两端的电压和通过它的电流。故 C 符合题意；D要完成此探究，需要测量某段电路的电压、调节该段电路的阻值。电路中，我们能测量R2两端电压，但R2的阻值是不变的，无法进行此问题的探究。故 D 不符合题意。故选 AC。22、如图所示电路中，电源电压恒定，当 S1、S2都闭合时，电流表 A1的示数为 0.5A，A2的示数为 0.3A，电阻R2的阻值为 10，下列说法正确的是（）A通过R1的电流为 0.2A B电源电压为 5V C电阻R1的阻值为 15 D若断开开关 S2，电流表 A2的示数变大 答案：AC 由电路图可知，两电阻并联，电流表 A2测R2支路的电流，电流表 A1测干路的电流；开关 S1控制整个电路，开关S2控制电阻R1；A因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流 1=2=0.5A 0.3A=0.2A 故 A 正确；B因为并联电路中各支路两端的电压相等，所有由欧姆定律可得，电源的电压 19 =2=22=0.3A 10=3V 故 B 错误；C电阻R1的阻值 1=1=3V0.2A=15 故 C 正确；D电流表 A2测R2支路的电流，由于并联电路各支路互不影响，所以断开开关 S2时，通过R2的电流不变，即电流表 A2示数不变，故 D 错误。故选 AC。23、如图所示，断开开关，甲、乙两表都是电流表时，两表的示数之比I甲:I乙=2:3；闭合开关，甲、乙两表都是电压表时，两表的示数之比和两电阻阻值之比分别是（）AU甲:U乙=3:1BU甲:U乙=3:2 C R1:R2=3:1D R1:R2=2:1 答案：AD CD断开开关，甲、乙两表都是电流表时，两电阻并联，甲表测量通过R2的电流，乙表测量干路电流。两表的示数之比I甲:I乙=2:3，即 I乙=1.5I甲 通过R1、R2电流分别为I1和I2，根据并联电路电流的规律 20 I乙=I2+I1=I甲+I1=1.5I甲 故通过R1的电流 I1=0.5 I甲=0.5I2 根据并联电路的电压特点可知两电阻两端的电压相等，根据欧姆定律=，在电压不变时，电流与电阻成反比，两电阻阻值之比 12=21=20.52=21 故 C 不符合题意，D 符合题意；AB甲乙两表都是电压表时，闭合开关，两电阻串联，甲表测量电源电压，乙表测量R2两端的电压。因R1:R2=2:1，由分压原理，R1的电压是R2电压的 2 倍，由串联电路电压的规律有 2乙+乙=甲 故甲、乙两表的示数之比为 甲乙=31 故 A 符合题意，B 不符合题意。故选 AD。24、如图所示电路，电源电压保持不变。闭合开关 S，当滑动变阻器R2的滑片 P 向右移动时，下列说法正确的是（）A电流表 A1的示数变小 B电压表的示数变大 21 C电流表 A2的示数不变 D电路的总电阻变大 答案：ACD 由图可知，该电路为并联电路，电流表 A1测量通过R2的电流，电流表 A2测量通过R1的电流，电压表测量电源的电压。A当滑动变阻器R2的滑片 P 向右移动时，滑动变阻器接入电路的电阻变大，电源电压不变，根据=可知，通过滑动变阻器的电流减小，电流表 A1的示数变小，故 A 正确；B当滑动变阻器R2的滑片 P 向右移动时，由于电压表测量电源的电压，电压表示数保持不变，故 B 错误；C当滑动变阻器R2的滑片 P 向右移动时，由于并联电路各支路互不影响，通过R1的电流不变，电流表 A2示数不变，故 C 正确；D当滑动变阻器R2的滑片 P 向右移动时，滑动变阻器接入电路的电阻变大，由并联电路电阻的规律知电路的总电阻变大，故 D 正确。故选 ACD。25、如图甲所示，闭合开关后两只电压表 V1和 V2的指针偏转角度相同，位置如图乙所示，则下列说法正确的是（）A电源电压为 12VB灯 L2两端电压为 2.4V C灯 L1、L2电阻之比为 1：5D若 L1灯丝烧断，电压表 V2示数变大 答案：AD 由图得，两灯泡串联，电压表 V1、电压表 V2分别测量电源电压、灯泡 L1的电压。闭合开关后两只电压表 V1和 V2的指针偏转角度相同，根据串联电路电压规律可知，电压表 V1选择的量程为 015V，示数为 12V，电压表 V2选22 择的量程为 03V，示数为 2.4V。A电源电压为电压表 V1的示数，为 12V，故 A 正确；B灯 L2两端电压为 2=1=12V-2.4V=9.6V 故 B 错误；C灯 L1、L2电阻之比为 1:2=1:2=2.4V:9.6V=1:4 故 C 错误；D若 L1灯丝烧断，电压表 V2测量电源电压，示数变大，故 D 正确。故选 D。填空题 26、一只灯泡的额定电压是 6V，额定电流是 0.4A，若将该灯泡接在 10V 的电源上，为使其正常发光，应_联一个_ 的定值电阻。答案：串 10 1因为电源电压大于灯泡的额定电压，则需要串联一个电阻分担电压。2电阻两端的电压为 1=L=10V 6V=4V 此时灯泡正常发光，电流等于灯泡的额定电流为 0.4A，故电阻阻值为 =1=4V0.4A=10 27、在“伏安法测电阻”实验中，测得导体两端的电压为 2V 时，导体中的电流为 0.2A，该导体的电阻是_；改变滑动变阻器滑片的位置，使导体两端的电压增加到 4V，电路中的电流是_A；当开关断开时，电路中没有电流，导体的电阻是_。23 答案：10 0.4 10 1导体两端的电压为 2V 时，导体中的电流为 0.2A，则导体的电阻为 =2V0.2A=10 2改变滑动变阻器的阻值，导体的电阻不变，导体两端的电压增加到 4V，则电路中的电流为 1=1=4V10=0.4A 3电阻是导体的一种特性，只与材料、长度、粗细和温度有关，与电压和电流无关，故当开关断开时，电路中没有电流，导体的电阻仍为 10。28、如图所示电路中，电源电压不变，电阻R120，闭合开关后，电压表示数为 2V；若将电压表换成电流表，电路电流为 0.3A，则电阻R2_。答案：10 闭合开关，两电阻串联接入电路，电压表测R2两端的电压，若将电压表换成电流表，电路为R1的简单电路，根据欧姆定律可得电源电压为 10.3A 206V 串联电路总电压等于各部分电压之和，则两电阻串联时，电阻R1两端的电压为 1-26V-2V4V 串联电路各处电流相等，根据欧姆定律可得通过电阻R2的电流为 2=1=11=4V20=0.2A 根据欧姆定律可得电阻R2的阻值为 24 2=22=2V0.2A=10 29、滑动变阻器是通过改变连入电路中电阻丝的_来改变电阻的。在如图所示的电路中，闭合开关后，滑动变阻器的滑片 P 向右移动时，灯泡亮度_（选填“变亮”、“变暗”或“不变”）。若把D改接到B，滑片 P 向左移动，灯泡的亮度将_（选填“变亮”、“变暗”或“不变”）。答案：长度 不变 变亮 1根据滑动变阻器的原理可知，滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的。2图中滑动变阻器下方的两个接线柱接入了电路，滑片 P 向左移动时，变阻器接入电路的电阻不变，总电阻不变，电源电压不变，由欧姆定律可知，电路中的电流不变，小灯泡亮度不变。3若把D改接到B，滑片 P 向左移动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，通过灯泡的电流变大，灯泡的亮度将变亮。30、如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为 4V，R0为定值电阻，R1是热敏电阻，图乙是它的阻值温度的关系图像。电压表的量程为 03V，当保温箱内温度为 60时，电压表的示数是 2.5V，通过计算说明：（1）求 60时，电路中的电流为_；（2）定值电阻R0的阻值是_；25 （3）若将R0换用阻值更小的电阻，则保温箱内能显示的最高温度将 _（选填“升高”、“降低”或“不变”）。答案：0.01A 250 升高（1）1由电路图可知，闭合开关，热敏电阻R1与定值电阻R0串联，电压表测R0两端的电压。当暖箱内温度为60时，电压表的示数是 2.5V，由图像可知，R1=150，由串联电路电压规律可知，R1两端电压 U1=U-U0=4V-2.5V=1.5V 根据欧姆定律可知电路中的电流 =11=1.5V150=0.01A（2）2根据欧姆定律可知电路的总电阻 =4V0.01A=400 因串联电路中总电阻等于各分电阻之和，所以定值电阻R0的阻值 R0=R-R1=400-150=250（3）3由图像可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，由=可知，电路中的电流变大，电压表的示数变大，所以当电压表的示数为 3V 时，暖箱内的温度最高，此时R0两端的电压为 3V 不变，电源电压恒定为 4V，则热敏电阻两端的电压为 1V 也不变，将R0换用阻值更小的电阻时，通过R0的电流变大，通过热敏电阻的电流也变大，由=可知，电压一定时，热敏电阻的阻值变小，由图像可知，暖箱内能达到的最高温度将升高。
