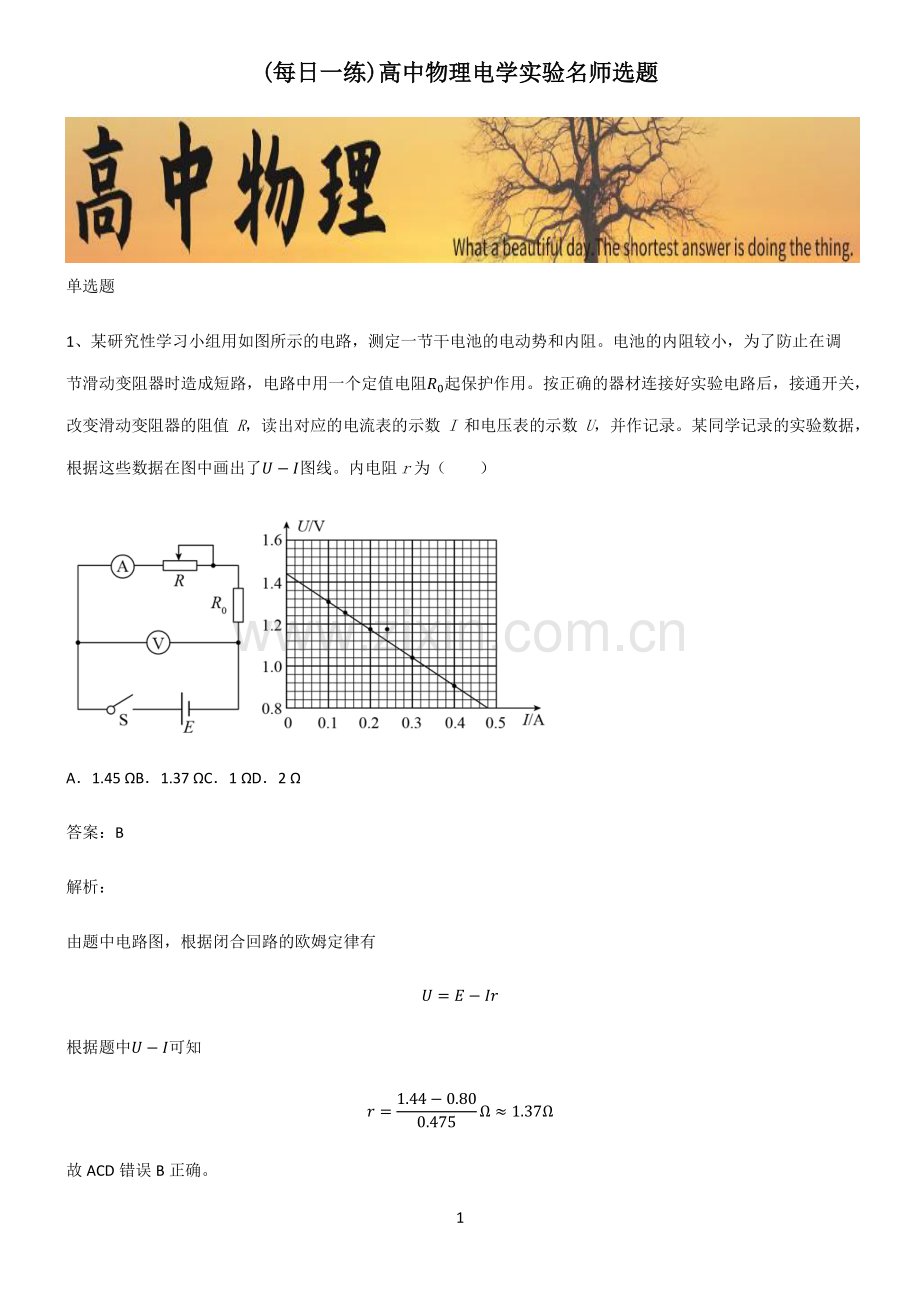

1 (每日一练每日一练)高中物理电学实验名师选题高中物理电学实验名师选题 单选题 1、某研究性学习小组用如图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻0起保护作用。按正确的器材连接好实验电路后，接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，并作记录。某同学记录的实验数据，根据这些数据在图中画出了 图线。内电阻r为（）A1.45 B1.37 C1 D2 答案：B 解析：由题中电路图，根据闭合回路的欧姆定律有 =根据题中 可知 =1.44 0.800.475 1.37 故 ACD 错误 B 正确。2 故选 B。2、用多用电表测直流电压和测电阻时，若红表插入多用电表的正（+）插孔，则（）A前者（测电压）电流从红表笔流入多用电表，后者（测电阻）从红表笔流出多用电表 B前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表 C前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表 D前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案：C 解析：用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连，则电流从红表笔流入多用电表；用多用电表测电压时，电流由外部电源提供，红表笔接高电势点，则无论是测电压还是测电阻，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。故选 C。3、用多用电表欧姆挡测电阻时，下列说法正确的是（）A测量前必须调零，而且每测一次电阻都要重新调零 B为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好 C待测电阻若是连在电路中，应当先把它与其他元件断开再测量 D为了减小误差，应尽量使指针偏角大一些 答案：C 解析：A运用欧姆表测量电阻时，测量前必须欧姆调零，且每次在换挡后要重新调零，如果用同一欧姆档测不同的电阻，不需要重新进行欧姆调零，A 错误；3 B为了使测量值比较准确，表笔应与待测电阻紧密接触，由于人体是导体，不应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，B 错误；C测量电路中的电阻时，由于多用电表内部电源被接通，要将待测电阻与外部电源断开，C 正确；D为了减小误差，指针越接近中间部分刻度越准确，使指针偏角不是要大一些，D 错误。故选 C。4、如图所示为欧姆表原理示意图。其中，电流表的满偏电流为 300A，内阻Rg=100，调零电阻最大值R=50k，电池电动势E=1.5V。则下列说法中正确的是（）A左接线处是黑表笔，右接线处是红表笔 B当电流是满偏电流的二分之一时，用它测得的电阻Rx是 4950 C当电流是满偏电流的二分之一时，用它测得的电阻Rx是 500 D测二极管正向电阻：左接线处接二极管负极，右接线处接二极管正极 答案：D 解析：A电流从红表笔流入，黑表笔流出，所以左接线处是红表笔，右接线处是黑表笔，故 A 错误；BC设欧姆表内阻为r，当电流表满偏时，有 g=当电流是满偏电流的二分之一时，有 g2=+4 解得=5000 故 BC 错误；D测二极管正向电阻时，电流从二极管正极流入、负极流出，所以左接线处接二极管负极，右接线处接二极管正极，故 D 正确。故选 D。5、某研究性学习小组用如图所示的电路，测定一节干电池的电动势和内阻，则引起该实验误差的主要原因是（）A由于电压表的分流作用造成电流表读数总是比电源实际输出的电流大 B由于电流表的分压作用造成电压表读数总是比电源实际输出的电压大 C由于电压表的分流作用造成电流表读数总是比电源实际输出的电流小 D由于电流表的分压作用造成电压表读数总是比电源实际输出的电压小 答案：C 解析：由电路图可以看出，由于电压表分流，造成电流表读数小于电源实际输出电流，导致电源电动势和内阻测量值偏小，故 ABD 错误，C 正确。故选 C。5
