(文末附答案)人教版2022年八年级物理第十六章电压电阻知识点汇总.pdf

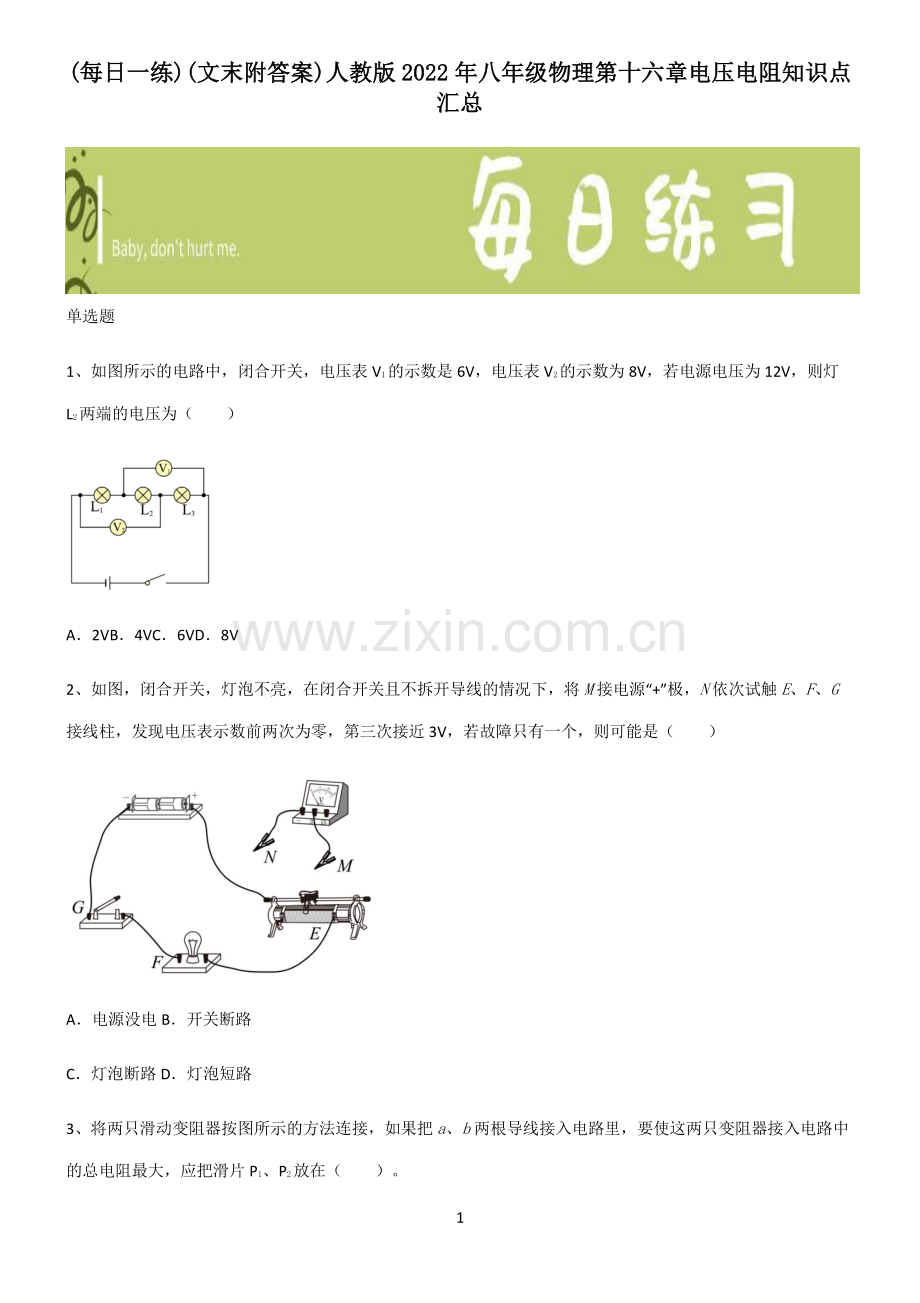

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年八年级物理第十六章电压电阻知识点年八年级物理第十六章电压电阻知识点汇总汇总 单选题 1、如图所示的电路中，闭合开关，电压表 V1的示数是 6V，电压表 V2的示数为 8V，若电源电压为 12V，则灯L2两端的电压为（）A2VB4VC6VD8V 2、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近 3V，若故障只有一个，则可能是（）A电源没电 B开关断路 C灯泡断路 D灯泡短路 3、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P1、P2放在（）。2 AP1放在最右端，P2放在最右端 BP1放在最左端，P2 放在最左端 CP1放在最右端，P2放在最左端 DP1放在最左端，P2放在最右端 4、如图所示的电路中，电源电压为 9V，闭合开关后，两灯均发光，电压表示数为 6V，此时（）A灯泡 L1两端电压为 6VB灯泡 L2两端电压为 6V C灯泡 L1两端电压为 9VD灯泡 L2两端电压为 3V 5、如图所示，电源电压为 6V，闭合开关，电压表示数为 3.5V，则（）AL1两端电压为 2.5VBL1两端电压为 3.5V C电压表测 L1两端电压 DL2两端电压为 2.5V 6、如题图甲所示的电路中，当闭合开关 S 后，灯泡 L1、L2正常发光，电压表 V1和 V2指针位置均为图乙所示，以下说法正确的是（）3 A灯泡 L1和 L2是并联连接的 B电源电压为 7.2 V C灯泡 L1两端的电压为 4.8VD灯泡 L2两端的电压为 6V 7、如图所示的电路中，两个小灯泡的规格相同闭合开关后，只有一个小灯泡发光，电压表指针偏转明显则故障可能是（）AL1短路 BL1断路 CL2短路 DL2断路 多选题 8、在温度一定的条件下，做“探究导体电阻大小与哪些因素有关”的实验，采用了控制变量法。下表给出了实验中所用到的导体的情况。下面说法正确的是（）导体代号 A B C D E F G 导体长度 L/m 1.0 0.5 1.5 1.0 1.2 1.5 0.5 导体横截面积 S/mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2 导体材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜 镍铬丝 A选择 C、F 两导体进行对比，是为了探究导体电阻大小与其材料的关系 B选择 C、G 两导体进行对比，是为了探究导体电阻大小与其长度的关系 C选择 A、D 两导体进行对比，是为了探究导体电阻大小与其横截面积的关系 D本实验加了一个条件“在温度一定的条件下”，实际上可以不要这个条件 9、下列说法中正确的是（）A固体很难被压缩，是由于分子间存在引力 B同一物体温度升高，内能一定增加 C水和酒精升高相同的温度，水吸收的热量较多 DLED灯是用半导体材料制成的 4 10、关于导体的电阻，下列说法中正确的是（）A电阻表示导体对电流阻碍作用的大小 B导体的电阻越大，通过它的电流越小 C导体的电阻越大，加在它两端的电压越高 D导体的电阻与它两端的电压和通过它的电流无关 综合题 11、小明和同学利用实验室器材，设计了如图所示的风速仪以测量风速。电源电压为 6V 且保持不变，保护电阻R0=12，电压表采用 03V 量程且与始终与电路接通，金属电阻硬棒ab固定不动且最大阻值R=12，滑片P 与ab接触良好。S 闭合，无风时，P 在b端，风从右侧以最大风速吹向受风板时，滑片 P 恰好滑动到a端。（1）风速最大时，电压表、电流表示数分别为多少？（2）若要将图中的电压表或电流表改装成风速表，应该将哪个表改作风速表？请说明理由。12、如图甲所示电路，V1、V2是两只相同的电表。当闭合开关后，灯泡 L1和 L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。（1）图甲中，通过两灯泡的电流 _；图丙中，两灯泡两端的电压 _；（均选填“相等”或“不相等”）（2）求图甲中灯泡 L1和 L2两端的电压及电源电压；()（3）若将灯泡 L1和 L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡 L1和 L2都发光，此时电流表 A2的示数为 1.5A电流表 A1的示数为 1.2A，求此时分别通过灯 L1和 L2的电流。()5 6 人教版 2022 年八年级物理第十六章电压电阻_02F 参考答案 1、答案：A 解析：由电路图知，三盏灯串联，电压表V1测L2和L3两端的电压，即 2+3=6V 电压表V2测L1和L2两端的电压，即 1+2=8V 由串联电路的电压特点知 1+2+3=12V 联立解得L2两端的电压 2=2V 故选 A。2、答案：B 解析：将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故 ACD 不符合题意，B 符合题意。故选 B。3、答案：D 解析：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片 P1移到最左端；对 7 于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片 P2移到最右端。故选 D。4、答案：B 解析：本题只要考查电压表的测量对象及串联电路电压规律，分析清楚电路结构、应用串联电路特点即可正确解题。由电路图可知，两灯泡串联，电压表测灯 L2两端电压，电压表示数为 6V，则灯泡 L2两端电压U26V，由串联电路的电压特点可得，灯泡 L1两端电压 1=2=9V 6V=3V AC灯泡 L1两端电压为 3V，故 AC 项不符合题意；BD灯泡 L2两端电压为 6V，故 B 项符合题意，D 项不符合题意。故选 B。5、答案：A 解析：由电路图知，L1、L2串联，电压表单独与 L2并联，故电压表测量 L2两端的电压，即 L2两端电压为 3.5V，根据串联电路电压规律知，L1两端电压为 1=6V-3.5V=2.5V 故 BCD 不符合题意，A 符合题意。故选 A。6、答案：C 解析：8 由甲图知道，灯泡 L1和 L2串联，电压表 V1测 L2的电压，V2测电源电压。由乙图知道，电压表读数为 1.2V 或 6V，由于电源电压较大，所以，电源电压是 V2的示数，为 6V，电压表 V1的示数为 1.2V，是灯泡 L2两端的电压，由串联电路电压的规律知道，灯泡 L1的电压为 6V-1.2V=4.8V 故 C 正确。故选 C。7、答案：A 解析：电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮故 A 符合 8、答案：ABC 解析：A选择 C、F 两导体，长度和横截面积相同，材料不同，根据控制变量法的思想，探究的因素应该不同，故这里是为了探究导体电阻大小与其材料的关系，故 A 正确；B选择 C、G 两导体，横截面积和材料相同，长度不同，根据控制变量法的思想，探究的因素应该不同，故这里是为了探究导体电阻大小与其长度的关系，故 B 正确；C选择 A、D 两导体，长度和材料相同，横截面积不同，根据控制变量法的思想，探究的因素应该不同，故这里是为了探究导体电阻大小与其横截面积的关系，故 C 正确；D影响电阻大小的因素有长度、材料、横截面积和温度，为了更加符合控制变量法的思想，应该保持温度相同。故 D 错误。故选 ABC。9 9、答案：BD 解析：A压缩物体时，物体分子间间隙变小，相互作用力表现为斥力，所以固体很难被压缩，就是由于分子间存在斥力，故 A 错误；B同一物体温度升高，分子无规则运动更剧烈，它的内能一定增加，故 B 正确；C根据吸热公式Q=cmt，水的比热容较大，由于水和酒精的质量未知，升高相同的温度，无法比较它们吸收热量的多少，故 C 错误；DLED 灯的核心是二极管，它是由半导体材料制成的，故 D 正确。故选 BD。10、答案：AD 解析：A电阻表示导体对电流阻碍作用的大小，阻碍作用越大则电阻越大，故 A 正确；B通过导体的电流与两端电压及电阻均有关，故 B 错误；C加在导体两端的电压与导体的电阻无关，故 C 错误；D导体的电阻是导体的一种属性，与它两端的电压和通过它的电流无关，故 D 正确。故选 AD。11、答案：（1）0.25A，3V；（2）应选择电压表作风速仪；根据电路图，由于接入电路中的电阻始终不变因此电流表的示数始终不变，电压表测的电阻的阻值随风速的增大而增大，因此其电压表的示数也随风速随增大而增大，故若要将图中的电压表或电流表改装成风速表，应该将电压表改作风速表。解析：(1)风速最大时，滑片 P 恰好滑动到a端，此时的电流为 10 =6V12+12=0.25A 此时R两端的电压为 =0.25A 12=3V 答：风速最大时，电压表、电流表示数分别为 3V 和 0.25A。(2)风速表的示数应该是风速越大示数越大，根据电路图，由于接入电路中的电阻始终不变因此电流表的示数始终不变，电压表测的电阻的阻值随风速的增大而增大，因此其电压表的示数也随风速随增大而增大，故若要将图中的电压表或电流表改装成风速表，应该将电压表改作风速表。12、答案：相等 相等 1.2V，4.8V，6V 1.2A，0.3A 解析：（1）1图甲中，灯泡 L1和 L2串联，根据串联电路的电流处处相等可知，通过两灯泡的电流相等。2图丙中，灯泡 L1和 L2并联，根据并联电路各支路的电压都相等可知，两灯泡两端的电压相等。（2）3由图甲可知：电灯 L1、L2串联，电压表 V1测电源电压，电压表 V2测 L1两端的电压。因为串联电路两端电压等于各部分电路两端的电压之和，所以电压表 V1的示数应大于 V2的示数；而两个电压表指针偏转相同，所以电压表 V1的量程是 015V，分度值为 0.5V，由图乙知，示数为 6V，即电源电压U=6V；电压表 V2的量程是03V，分度值为 0.1V，示数 1.2V，即 L1两端的电压U1=1.2V，由串联电路的特点可知：L2两端的电压为 2=1=6V1.2V=4.8V（3）4由图丙可知，两灯并联，电流表 A2测干路电流，I=1.5A，电流表 A1测 L1的电流，所以通过 L1的电流I1=1.2A，因为并联电路干路中的电流等于各支路电流之和，所以通过 L2的电流为 2=1=1.5A1.2A=0.3A
