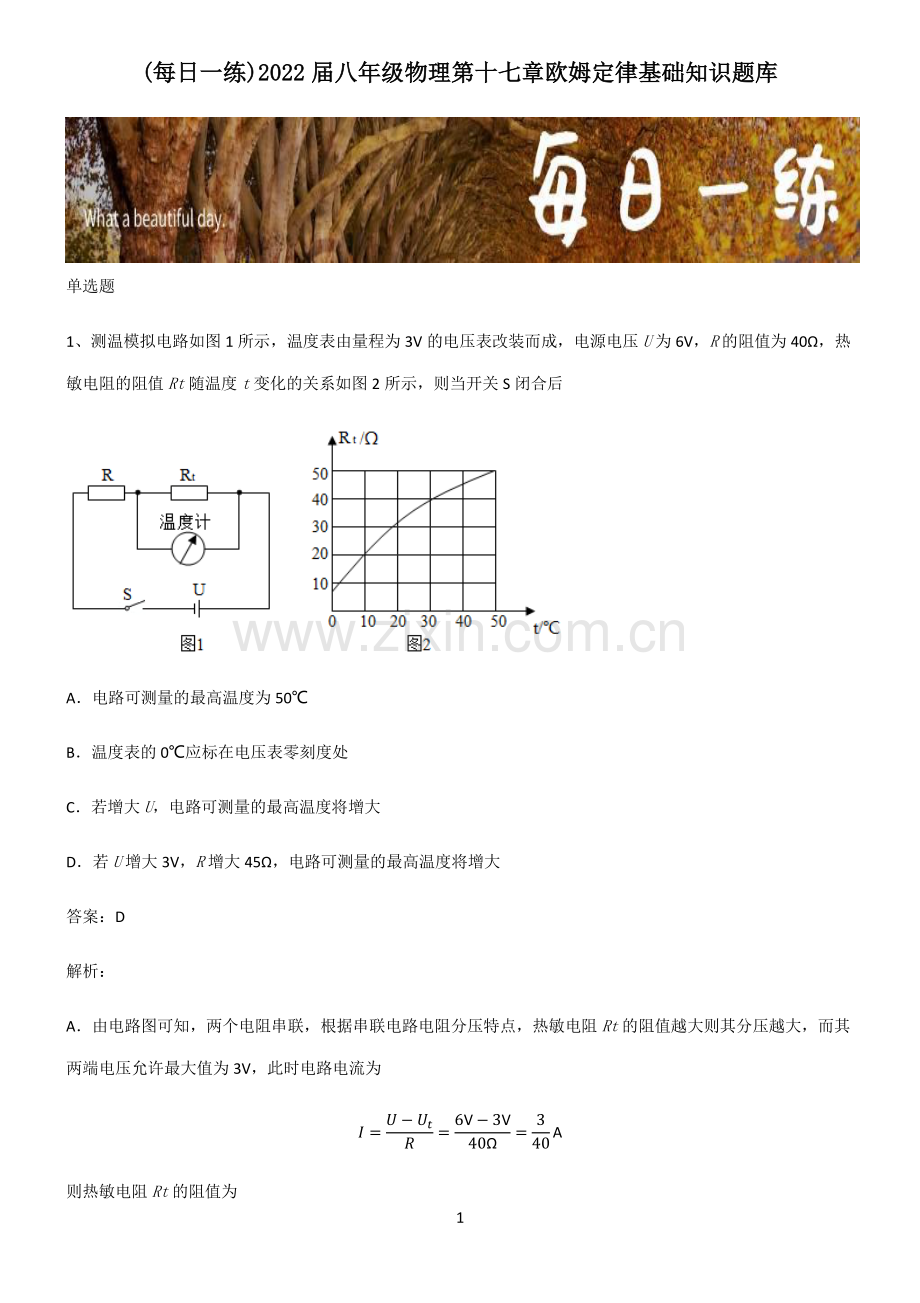

1 (每日一练每日一练)2022)2022 届八年级物理第十七章欧姆定律基础知识题库届八年级物理第十七章欧姆定律基础知识题库 单选题 1、测温模拟电路如图 1 所示，温度表由量程为 3V 的电压表改装而成，电源电压U为 6V，R的阻值为 40，热敏电阻的阻值Rt随温度t变化的关系如图 2 所示，则当开关 S 闭合后 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U，电路可测量的最高温度将增大 D若U增大 3V，R增大 45，电路可测量的最高温度将增大 答案：D 解析：A由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为 3V，此时电路电流为 =6V 3V40=340A 则热敏电阻Rt的阻值为 2 =3V 403A=40 根据图 2 数据可知，此时可测量的最高温度为 30，故 A 不符合题意；B温度表为 0时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故 B不符合题意；C若增大电源电压U，电压表的量程仍为 03V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律=知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故 C 错误；D若U增大 3V，R增大 45，热敏电阻Rt的两端电压允许最大值为 3V，此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故 D 符合题意。故选 D。2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。地磅工作时，重物越重，电表的示数就越大。下列的四幅电路图中，R是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）ABCD 答案：B 解析：A由图知，定值电阻R和滑动变阻器串联，电流表测电路中的电流，重物越重时，滑片向下滑动，变阻器R3 接入电路的电阻变大，由=可知，电路中电流变小，则电流表读数变小，故 A 不符合题意；B由图知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压；重物越重时，滑片向下滑动，变阻器接入电路的电阻变小，电路中电流变大，则定值电阻R两端电压变大，即电压表示数变大，故 B 符合题意；C由图知，电流表把滑动变阻器短路，电流不经过，所以无论重物怎么变化，电流表的读数都不变，故 C不符合题意；D由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电压表的读数都不变，故 D 不符合题意；故选 B。3、如图所示的电路中，电源电压 6 V 保持不变，定值电阻的阻值为 10，滑动变阻器的最大阻值为 20，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小 B电压表示数与电流表示数的比值不变 C当滑片移到中点时，电压表示数为 2 V D当滑片移到a端时，电流表示数为 0.2 A 答案：B 解析：A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故 A 错误；4 B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故 B 正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流 I=+12滑=6V10+1220=0.3A 电压表的示数 U=IR=0.3A10=3V 故 C 错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数 I=6V100.6A 故 D 错误。故选 B。4、如图所示的电路中电源电压恒定，闭合开关 S，电流表 A 示数为，电压表 V1示数为1，电压表 V2示数为2；将滑动变阻器R的滑片向右移动少许，电流表 A 示数为，电压表 V1示数为1，电压表 V2示数为2，则（）A B 2 2 C1212D1212 5 答案：C 解析：AB由电路图可知，电阻0与滑动变阻器串联，电压表 V1测电源电压，电压表 V2测电阻0两侧电压，电流表 A 测电阻0与滑动变阻器串联电路中电流。滑动变阻器的滑片向右移动少许，串联电路中总电阻增大，测得的电流变小，则有 由欧姆定律知，0两侧电压为 2=0 可见 2 2 故 AB 不符合题意；CD电压表 V1测电源电压，则有 1=1 1 2=1 2 因为 1 2 故 C 符合题意，D 不符合题意。故选 C。5、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）6 A探究电流与电阻的关系改变定值电阻两端电压，多次测量减少误差 B探究电流与电压的关系必须调节电阻两端电压成倍数变化 C测量定值电阻的阻值多次测量求平均值，减小误差 D测量小灯泡的电阻改变小灯泡两端电压，求小灯泡电阻的平均值 答案：C 解析：A探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故 A 错误；B探究电流与电压的关系时，滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压，故 B 错误；C测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故 C 正确；D测量小灯泡的电阻，滑动变阻器的作用是通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较灯泡的不同电压下电阻的大小，不需要求小灯泡电阻的平均值，故 D 错误。故选 C。6、如图所示，保持电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 从中点向左移动，下列说法正确的是（）7 A在甲图中，电压表 V 示数不变，电流表 A1、A2示数均变大 B在甲图中，电流表 A1示数变小，电压表 V、电流表 A2示数均不变 C在乙图中，电压表 V1示数不变，电流表 A、电压表 V2示数均变小 D在乙图中，电压表 V2示数变大，电流表 A 示数变小，电压表 V1示数不变 答案：D 解析：AB甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测通过变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表 V 示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由I=可知通过变阻器的电流变小，即 A1示数变小；因并联电路各支路互不影响，则通过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即 A2示数变小，故 AB 错误；CD乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1两端的电压，电流表 A 测电路中的电流；因电源电压不变，则滑片移动时电压表 V1示数不变；将滑动变阻器的滑片 P 从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知，电路中的电流变小，即电流表 A 示数变小；电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即 V2示数变大，故 C 错误，D 正确。故选 D。7、如图的所示的四个电路中，电源电压U相同，R1R2，电路的总电阻最小的是（）8 ABCD 答案：D 解析：由并联电路电阻越并越小，小于任何一个分电阻可知，R1和R2组成并联电路的总电阻小于R1的阻值，故两电阻并联后的总阻值是里面最小的。故 ABC 不符合题意；D 符合题意。故选 D。多选题 8、在物理问题的研究中，科学方法至关重要，下列有关科学方法，说法正确的是（）A“长度测量”和”小灯泡电阻测量”实验中，都用到了多次测量求平均值，是为了减小误差 B在“探究影响压力作用效果的因素”和“探究影响滑动摩擦力的因素”实验中，都用到了控制变量法 C“测不规则小块固体的体积”和“托里拆利测大气压强”实验中，都用到等效替代法 D温度计和测力计的制作都用到了转换法 答案：BD 解析：A灯泡的电阻会随温度发生变化，不能多次测量求平均值，故 A 错误；B压力作用效果与压力和受力面积有关，滑动摩擦力的大小与压力和接触面的粗糙程度有关，在“探究影响压力作用效果的因素”和“探究影响滑动摩擦力的因素”实验中，都用到了控制变量法，故 B 正确；C排水法测小块固体的体积，采用的等效替代法；托里拆利实验测量出大气压的值，采用的是转换法；故 C9 错误；D根据温度计中液柱的长短来判断温度高低的，用到转换法，根据弹簧伸长量表示力的大小，用到转换法，故 D 正确。故选 BD。9、如图所示，电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 向右移动时，下列说法正确的是（）A电流表 A1示数变小，电压表示数不变 B电流表 A2示数变大，电压表 V 示数变大 C电压表 V 的示数与电流表 A1示数的比值不变 D电压表 V 的示数与电流表 A2示数的比值变大 答案：AD 解析：AB由电路图可知，R1和R2并联，电流表 A2测量通过R2电流，电流表 A2测量干路电流，当滑动变阻器的滑片P 向右移动时，变阻器R2连入阻值变大，由2=2可知通过R2的电流变小，即电流表 A2示数变小，由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知干路中的电流变小，即电流表 A1所示变小，因为电源电压保持不变，电压表测量并联支路电压或电源电压，所以电压表 V 的示数不变，故 A 正确，B 错误；C并联电路中，一条支路电阻增大，总电阻也随之增大，变阻器R2连入阻值变大，总电阻变大，电压表 V 的示数与电流表 A1示数的比值大小等于电路的总电阻，所以两表示数的比值变大，故 C 错误；D电压表 V 的示数与电流表 A2示数的比值大小等于R2连入电路的阻值，变阻器R2连入阻值变大，所以两表示数的比值变大，故 D 正确。10 故选 AD。10、在如图所示的电路中，电源电压保持不变，闭合开关 S，将滑动变阻器滑片 P 向右移动的过程中（）A电流表 A 示数变小 B电压表 V2示数不变 C电压表 V1示数与电流表 A 示数的比值变大 D电压表 V1示数变化量与电流表 A 示数变化量之比不变 答案：ACD 解析：A分析电路图可知，这是一个串联电路，V1测R1的电压，V2测R2的电压，当滑动变阻器的滑片向右移动时，R1的电阻变大，电路中的电流变小，即电流表示数变小，故 A 符合题意；B根据串联电路的分压原理可知，当滑片向右移动时，R1的电阻变大，分配的电压变大，则R2两端的电压变小，即电压表 V2电压变小，故 B 不符合题意；C电压表 V1示数与电流表 A 示数的比值即为R1的电阻，滑片向右滑动时，R1电阻变大，即比值变大，故 C 符合题意；D电压表 V1示数变化量与电流表 A 示数变化量之比，也即电压表 V2示数变化量与电流表 A 示数变化量，二者之比为定值电阻R2阻值，所以不变，故 D 符合题意。故选 ACD。综合题 11、如图甲是苹果自动筛选装置；原理是：传送带上的苹果经过压力检测点时，使压敏电阻R的阻值发生变化，11 AB间的电压也随之发生改变，当质量小于一定值的苹果经过压力监测点，使R0两端电压小于 5V 时，机械装置启动，将质量不达标的苹果推出传送带，实现自动筛选；已知电源电压恒为 15V，R0=30，压敏电阻R的阻值随压力变化关系如图乙所示，g取 10N/kg。（1）当压敏电阻R受到的压力增大时，其阻值_，R0两端的电压_（均选填“增大”或“减小”）；（2）当检测点上没有水果时，R0两端的电压UAB为多大；_（3）通过计算求出，该筛选装置可将质量为多少克以下的苹果推出传送带。_ 答案：减小 增大 3V 200 解析：解：（1）12闭合开关，两电阻串联，从图乙可知压敏电阻R受到的压力增大时，其阻值减小，根据串联分压特点可知，压敏电阻两端的电压减小，电源电压不变，则R0两端的电压增大。（2）3由图乙知，当检测点上没有水果时，即压敏电阻所受压力为 0 时，压敏电阻的阻值 R=120 电路电流 =总=15V120+30=0.1A 由=可知，R0两端的电压 UAB=IR0=0.1A30=3V（3）4当R0两端电压为 5V 时，电路电流 12 =0=5V30=16A 由=可知，此时R的阻值 =15V 5V16A=60 由图乙可知，当R的阻值为 60 时，压力为 2N，由于水平面受到的压力等于重力，因此该筛选装置可将重为2N 以下的苹果推出传送带，则苹果的质量 =2N10N/kg=0.2kg=200g 答：（1）当压敏电阻R受到的压力增大时，其阻值减小，R0两端的电压增大；（2）当检测点上没有水果时，R0两端的电压UAB为 3V；（3）该筛选装置可将质量为 200 克以下的苹果推出传送带。12、亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图甲所示，电源电压保持不变。电压表量程为 03V，R0是定值电阻，阻值为 150，R1是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关 S 后，当环境温度为 20时，求：（1）R1的阻值随温度降低而_；（2）R1的阻值为多少？此时电压表的示数为 1.5V，通过R0的电流为多少？()（3）电源电压为多少？()（4）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？()答案：增大 0.01A 4V 100 13 解析：（1）1由图可知，R1的阻值随温度的升高而减小，R1的阻值随温度降低而增大。（2）2由题知开关 S 闭合后，环境温度为 20，由图可知此时R1的阻值为R1=250；该电路为R0和R1的串联电路，电压表测R0两端的电压；已知此时电压表示数为 1.5V，即R0两端的电压为U0=1.5V，则通过R0的电流为 0=00=1.5V150=0.01A（3）3串联电路中电流处处相等，因此当环境温度为 20时，电路中的电流为 I=I0=0.01A 电路的总电阻为 R=R0+R1=150+250=400 由欧姆定律可知电源电压为 U=IR=0.01A400=4V（4）4已知电压表量程为 03V，即R0两端最大电压为U0=3V，此时电路中的电流为=00=3V150=0.02A 由串联电路的电压特点可知此时R1两端的电压为 U1=U-U0=4V-3V=1V R1的阻值为 1=1=1V0.02A=50 由图可知，此时对应的温度为 100，则此电路所允许的最高环境温度是 100。
