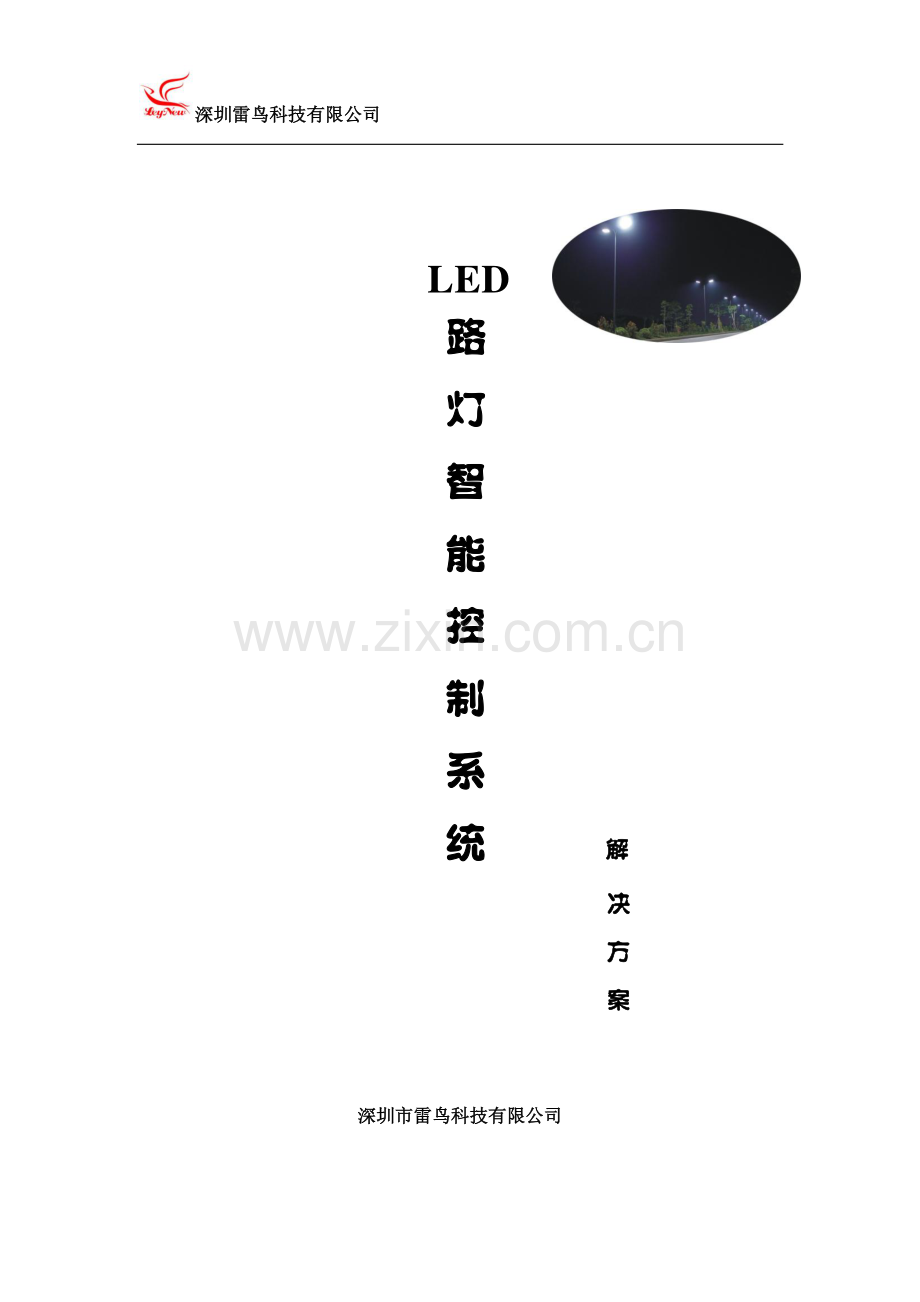

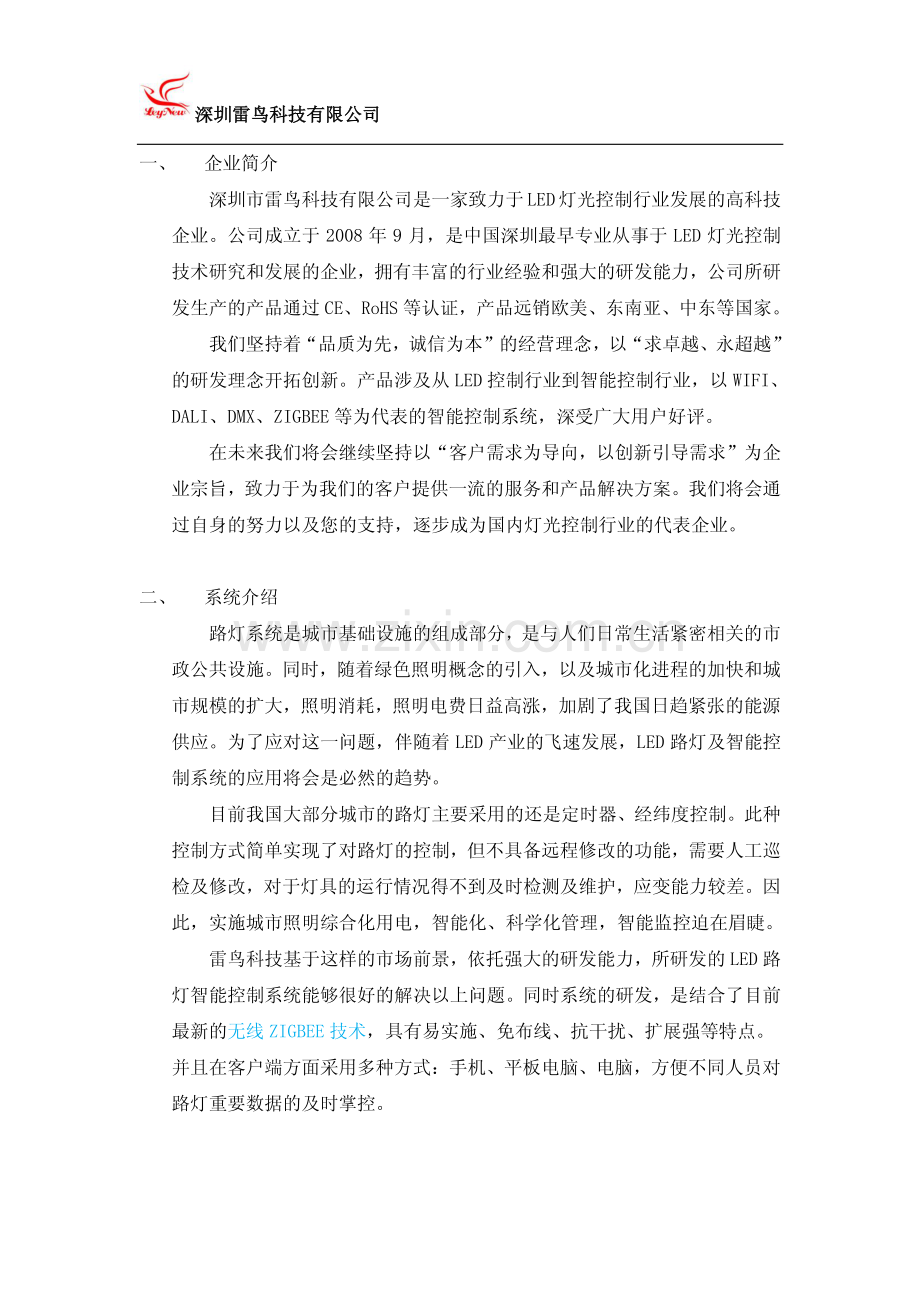

深圳雷鸟科技有限公司深圳雷鸟科技有限公司 LED 路路 灯灯 智智 能能 控控 制制 系系 统统 解解 决决 方方 案案 深圳市雷鸟科技有限公司深圳市雷鸟科技有限公司 深圳雷鸟科技有限公司深圳雷鸟科技有限公司 一、企业简介 深圳市雷鸟科技有限公司是一家致力于LED灯光控制行业发展的高科技企业。公司成立于 2008 年 9 月，是中国深圳最早专业从事于 LED 灯光控制技术研究和发展的企业，拥有丰富的行业经验和强大的研发能力，公司所研发生产的产品通过 CE、RoHS 等认证，产品远销欧美、东南亚、中东等国家。我们坚持着“品质为先，诚信为本”的经营理念，以“求卓越、永超越”的研发理念开拓创新。产品涉及从 LED 控制行业到智能控制行业，以 WIFI、DALI、DMX、ZIGBEE 等为代表的智能控制系统，深受广大用户好评。在未来我们将会继续坚持以“客户需求为导向，以创新引导需求”为企业宗旨，致力于为我们的客户提供一流的服务和产品解决方案。我们将会通过自身的努力以及您的支持，逐步成为国内灯光控制行业的代表企业。二、系统介绍 路灯系统是城市基础设施的组成部分，是与人们日常生活紧密相关的市政公共设施。同时，随着绿色照明概念的引入，以及城市化进程的加快和城市规模的扩大，照明消耗，照明电费日益高涨，加剧了我国日趋紧张的能源供应。为了应对这一问题，伴随着 LED 产业的飞速发展，LED 路灯及智能控制系统的应用将会是必然的趋势。目前我国大部分城市的路灯主要采用的还是定时器、经纬度控制。此种控制方式简单实现了对路灯的控制，但不具备远程修改的功能，需要人工巡检及修改，对于灯具的运行情况得不到及时检测及维护，应变能力较差。因此，实施城市照明综合化用电，智能化、科学化管理，智能监控迫在眉睫。雷鸟科技基于这样的市场前景，依托强大的研发能力，所研发的 LED 路灯智能控制系统能够很好的解决以上问题。同时系统的研发，是结合了目前最新的无线 ZIGBEE 技术，具有易实施、免布线、抗干扰、扩展强等特点。并且在客户端方面采用多种方式：手机、平板电脑、电脑，方便不同人员对路灯重要数据的及时掌控。深圳雷鸟科技有限公司深圳雷鸟科技有限公司 三、功能及特点 1.功能 遥控：按时间曲线和光照度由监控中心计算机统一自动控制（群控、分组控制）各照明节点路灯和户外灯（全夜灯、半夜灯、时段灯）的开/关，并能实现手动单节点、分组开关灯等功能。遥测：按设定的时间周期自动巡测（2 秒钟一个站点）或随机手动检测各节点路灯和户外灯线路的电压、电流等工作参数，最多可检测 3 8 个交流信号。遥信：能随时获取各节点和单灯的报警信息和开关状态。遥调：实现与配电柜和单灯的调压、节能设备对接。分组功能：可对照明节点进行任意功能分组，分别采用时控/光控、工作日/节假日/重大节日灯的多套控制方案。多种模式转换功能：每天多达五种开关灯模式转化，方便实现半夜灯、时段灯、等功能，模式转换时间可配置。故障告警：采用数据反馈，发现设备故障，反馈监控中心，提示报警。自主运行能力：单灯控制器具有自运行能力，确保无线通信不畅时正常开/关灯。支持多种客户端查询方式：采用手机、平板电脑等多种客户端，使不同客户都可以及时的对重要路灯数据进行掌控。2特点 智能监管，减少人工管理的困难及降低成本。实现路灯、户外灯远程监控，达到城市照明的智能化。对每个路灯的运行参数进行反馈，及时了解路灯运行状况，对故障路灯进行及时准确的处理。光控优先功能实现特殊恶劣天气时的互补式智能化远程管理，确保特殊恶劣天气时的路面照明及节能的平衡。现场调试功能，通过集中控制器的人机操作界面，可在施工现场对所有路灯进行调试。深圳雷鸟科技有限公司深圳雷鸟科技有限公司 二次节能，再次降低城市照明系统的运行费用。根据不同路灯的需求，进行灵活控制，做到“半夜灯”、“全夜灯”、“长明灯”、“单灯亮度调节”等方式的交叉、互补、综合运用，在满足最大实际需求的前提下，降低市场照明系统运行费用。人性化管理，管理更加便捷、方便。实施智能化控制，进行远程监控，方便了市政人员白天的维护、检修，降低了市政维护费用的同时也提高了市场管理部门的工作效率。手机客户端的使用，使管理人员及时的对路灯运行情况了解，应对突发情况。四、系统架构 深圳雷鸟科技有限公司深圳雷鸟科技有限公司 五、产品介绍 本系统产品主要包括智能照明控制系统软件 集中控制器 单灯控制器 智能照明控制系统软件 集中控制器 单灯控制器 型号名:SmartLightingV1.0 功能：发送灯光控制策略，监视灯光各种参量信息，历史数据分析，预警处理。系统支持：windowxp win7,win8 vista 等 型号名:GZ01 无线频率：ZigBee&GPRS 供电电源：AC 单相 220V 管理功能：接收服务器下发策略，实现本地/远程查询、配置，手动实时控制、查询，以及现场调试功能。有线接口：USB 以太网 无线接口：ZigBee GPRS 名称 型号 调光方式 单灯控制器 SL11 0-10V 调光 单灯控制器 SL12 PWM 调光 双灯控制器 SL21 0-10V 调光 双灯控制器 SL22 PWM 调光 无线频率：2.4G ISM 全球免费频段（ZigBee）网络类型：星型网、网状网（MESH）网络容量：200 个网络节点 传输距离：200 米 输入电源：AC 220V 50Hz（两相三线制）输出电源：AC 220V 50Hz 主要功能：温度、功率检测功能 深圳雷鸟科技有限公司深圳雷鸟科技有限公司 六、节能比较 采用智能照明系统，可更加有效的节约能源，为客户提高利润空间。如下表所示：共 200 盏 LED 高杆路灯，以现在情况，全天亮灯 12 小时，未使用智能控制系统电费统计：LED 高杆灯功率 耗 电/小时 耗电/天 耗 电/每月 耗 电/每年 数量 共计耗电 1000W/杆 1 度 12 度 360 度 4320 度 200 盏 864000度 此项目每年电费为：共计耗电 X 0.7 元=604800 元 使用智能控制系统，通过调光控制，每天 12 个小时，其中可有 3 个小时采用 50%亮度，4 个小时 75%亮度。预计可节约 40%耗电。LED 高杆灯功率 耗 电/小时 耗电/天 耗 电/每月 耗 电/每年 数量 共计耗电 1000W/杆 0.6 度 7.2 度 216 度 2592 度 200 盏 518400度 可节约每年用电：86400-518400=345600 度 可节约费用：345600 度 X 0.7 元=241920 元
