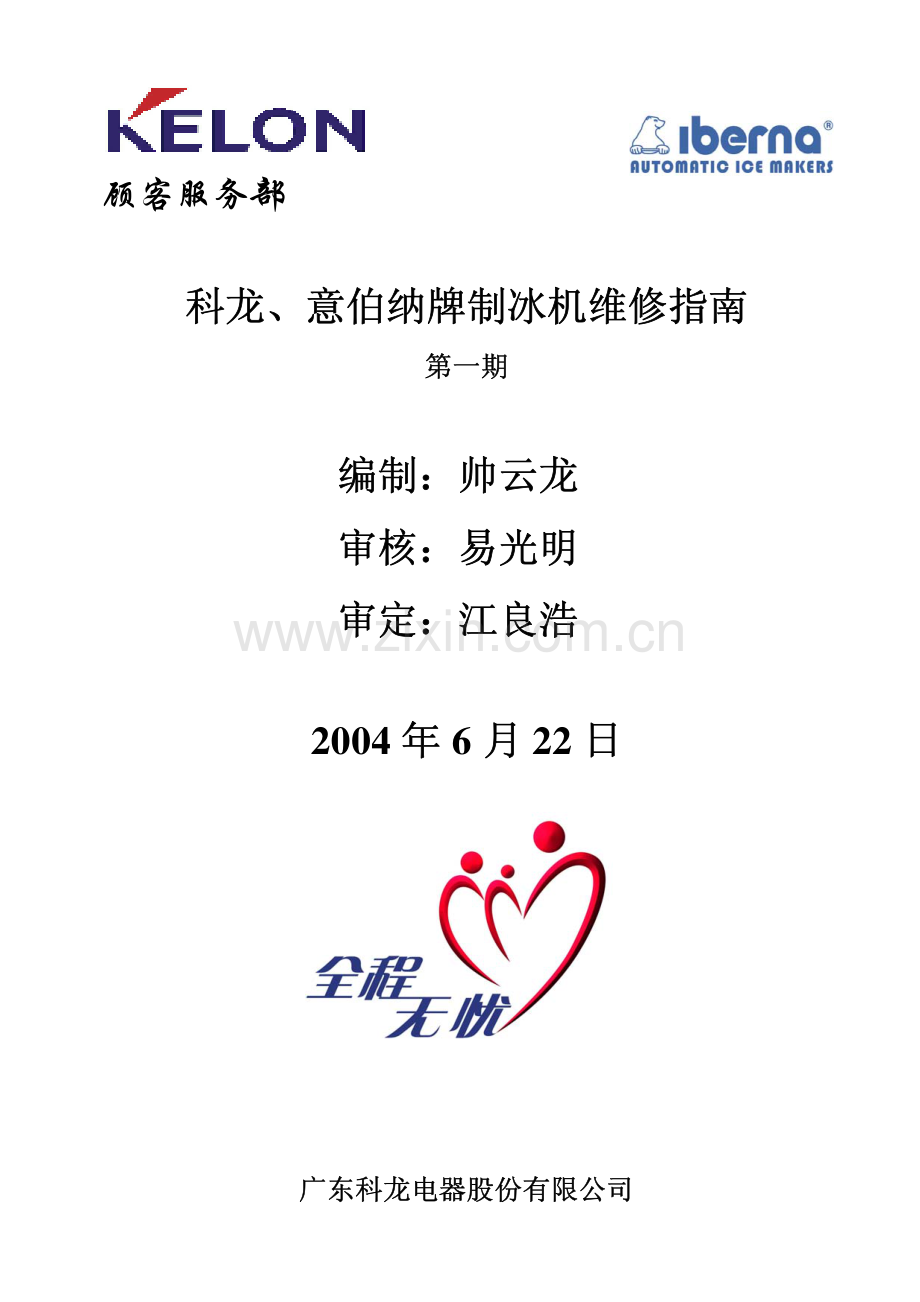

科龙、意伯纳制冰机维修指南(第一期).pdf

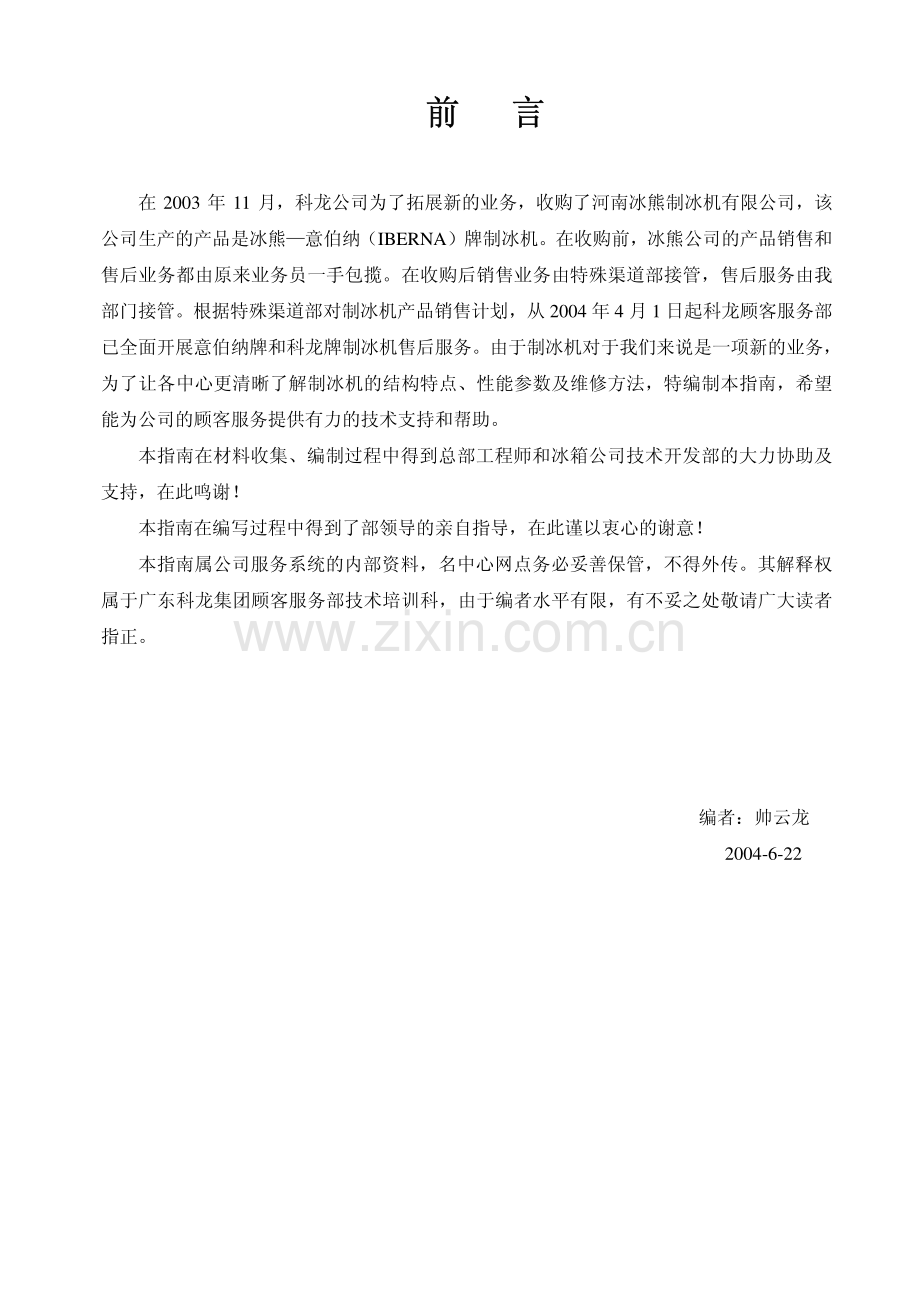

广东科龙电器股份有限公司广东科龙电器股份有限公司 顾客服务部 科龙、意伯纳牌制冰机维修指南科龙、意伯纳牌制冰机维修指南 第一期第一期 编制：帅云龙编制：帅云龙 审核：易光明审核：易光明 审定：江良浩审定：江良浩 2004 年年 6 月月 22 日日 在 2003 年 11 月，科龙公司为了拓展新的业务，收购了河南冰熊制冰机有限公司，该公司生产的产品是冰熊意伯纳助及支持，在此鸣谢！释权属于广东科龙集团顾客服务部技术培训科，由 编者：帅云龙 前前 言言 （IBERNA）牌制冰机。在收购前，冰熊公司的产品销售和售后业务都由原来业务员一手包揽。在收购后销售业务由特殊渠道部接管，售后服务由我部门接管。根据特殊渠道部对制冰机产品销售计划，从 2004 年 4 月 1 日起科龙顾客服务部已全面开展意伯纳牌和科龙牌制冰机售后服务。由于制冰机对于我们来说是一项新的业务，为了让各中心更清晰了解制冰机的结构特点、性能参数及维修方法，特编制本指南，希望能为公司的顾客服务提供有力的技术支持和帮助。本指南在材料收集、编制过程中得到总部工程师和冰箱公司技术开发部的大力协 本指南在编写过程中得到了部领导的亲自指导，在此谨以衷心的谢意！本指南属公司服务系统的内部资料，名中心网点务必妥善保管，不得外传。其解于编者水平有限，有不妥之处敬请广大读者指正。2004-6-22 目目 录录 1 制冰机产品简介.1 2 制冰机工作原理.3 3 制冰机结构.4 4 制冰机性能参数及变化.5 5 制冰机控制原理.8 6 制冰机主要电器件.10 7 制冰机安装及操作.17 8 制冰机的维护.19 9 制冰机故障及维修.20 10 制冰机易损配件明细.25 11 制冰机服务政策.27 1 制冰机产品简介制冰机产品简介 1.1 概况概况 商丘科龙拥有从意大利全线引进的全自动豪华型制冰机生产线及全套生产设备和技术软件。现生产的制冰机品牌有意伯纳牌（IBERNA）及科龙牌（KELON）。意伯纳牌定位在低端，科龙牌定位在高端。1.2 产品型号命名规则产品型号命名规则 原冰熊制冰机厂生产的是 IAX 系列制冰机，分为水晶系列、丘比特系列、北极星系列，其供水方式分别对应为喷淋式、浸水式、流水式。新的命名规则如下所示：1 设计序号：拼音顺序 供水方式：P 喷淋式；J 浸水式；L 流水式 规格代号：日制冰量 产 品 代 号：ZBJ 表 示220V 家用机或商用机，ZBS表示380V大型商用 1.3 型号一览表型号一览表 表 1 制冰机型号一览表 型号 品牌 对应原型号 备注 ZBJ-08P 科龙/带饮水功能 ZBJ-15P 科龙、Iberna IAX015 ZBJ-23P 科龙、Iberna IAX023 ZBJ-30P 科龙、Iberna IAX030、IAX030E ZBJ-30PA Iberna/ZBJ-33P Iberna IAX033 原品牌为艾森牌艾森牌 ZBJ-40P 科龙、Iberna IAX040、IAX040E ZBJ-40PA Iberna/ZBJ-50J 科龙 IAX050 ZBJ-60P 科龙、Iberna IAX060、IAX060E ZBJ-60PA Iberna /ZBJ-80P Iberna IAX080 ZBJ-100L Iberna IAX100B ZBJ-120L 科龙、Iberna IAX120 ZBJ-150L Iberna IAX150B ZBJ-180L 科龙、Iberna IAX180 ZBJ-300L 科龙/ZBJ-500L 科龙/1.4 产品特点产品特点 科龙牌、意伯纳牌制冰均采用先进的集成电路控制，供水、制冰、脱冰、冰满自停、故障保护等自动完成，使用安全方便。节能设计。采用世界名牌压缩机。采用欧洲先进制冰技术，设计合理，性能优良。通过 ISO9002 国际质量体系认证。1.4.1 喷淋式产品喷淋式产品 IAX015 IAX023 IAX030E IAX040E IAX060E 特点：1、喷淋式冰模制冰，冰块硬度高，温度低，晶莹剔透，质地优良，冰块温度可达-20以下，冷却效果 持久，最适宜于调酒。2、不锈钢外壳，外观豪华，壳体抗腐蚀，经久耐用。3、冰块厚薄可调整，适用于多种场合的用冰。1.4.2 浸水式产品浸水式产品 IAX050 特点：1、浸水式制冰，制冰速度快，子弹头型冰块，外观漂亮。2、不锈钢或贴塑型板外壳，外观豪华，壳体抗腐蚀，经久耐用。3、滑门采用独特的滑道设计，开启灵活。1.4.3 流水式产品流水式产品 IAX100B IAX150B 特点：1、流水式制冰，制冰量大，适合用冰量大的场合。2、不锈钢外壳，外观豪华，壳体抗腐蚀，经久耐用。3、冰块厚薄可调整，适用于多种场合的用冰。1.5 冰块形状冰块形状 型号 IAX015 IAX023 IAX030EIAX040EIAX050IAX060E IAX100B IAX150B冰块形状 圆型 方型 圆型 方型 圆型 方型 圆型 方型子弹头圆型 方型 方型 方型 注：原冰熊制冰机厂生产的是冰熊意伯纳牌制冰机，在制冰机面板上有注：原冰熊制冰机厂生产的是冰熊意伯纳牌制冰机，在制冰机面板上有 Iberna 标志，近期市面上的冰熊牌制冰机并非我公司产品，请注意识别。标志，近期市面上的冰熊牌制冰机并非我公司产品，请注意识别。22 制冰机工作原理制冰机工作原理 2.1 制冰机工作原理简述制冰机工作原理简述 制冷剂被压缩机压缩后成为高温高压的气体排出，经冷凝器冷却制冷剂放热液化为中温高压的液体，再经节流系统节流，流向蒸发器蒸发，制冷剂吸取周围环境的热量而制冷使水结冰，然后经回气管流回压缩机，再被压缩排出，如此循环将水制作成冰，直至冰块达到一定厚度时脱冰。脱冰过程是制冷剂在压缩机中压缩为高温高压的气体排出后经供热管直接进入蒸发器，使其蒸发器温度上升，再与补充的水共同作用使冰块从蒸发器中脱落。完成一次制冰过程后继续重复这样的过程直至储冰箱内的冰块堆积满后制冰过程暂停。取出冰块后，制冰机继续完成制冰循环。制冰有上水、制冰、脱水、冰满自停四个过程。以 ZBJ-15P 为例：接通电源后，上水阀打开，水通过上水阀进入冰模，并进入贮水箱，水满后且蒸发器温度低于温度传感器设定值，上水阀关闭进入制冰过程，水经过水泵加压后通过喷淋嘴喷向制冰模组，形成冰块后进入脱冰过程，此时电磁阀动作，制冰模组加热后冰块脱落至贮冰室，脱冰结束后进入下一制冰循环。如此循环直至冰满停机。当冰块取出后，制冰机自动恢复制冰。2.2 制冰机制冷原理图制冰机制冷原理图 图 1 制冰机制冷原理图 33 制冰机结构制冰机结构 3.1 喷淋式制冰机结构喷淋式制冰机结构 排水管水 泵电器盒上水阀喷水架蒸发器压缩机风 机电磁阀冰滑架冷凝器滑 门贮冰箱 图 2 IAX015 内部结构图 3.2 浸水式制冰机结构浸水式制冰机结构 电源导线储水槽上水管蒸发器水源进水软管上水阀排水软管图 3 IAX050 内部结构图 4 54 制冰机性能参数及变化制冰机性能参数及变化 4.1 各型制冰机整体尺寸各型制冰机整体尺寸 表 2 制冰机整体尺寸表 机型 裸机尺寸 包装尺寸 冰模尺寸 方冰模 222222 IAX015 380420（650+25）458488737 圆冰模 2522 IAX023 380420（650+25）476451739 323224 IAX030 500575（745+85）566639872 323224 IAX030E 500605（750+85）576651879 323224 IAX033 500575（745+85）576651879 3030 IAX040 500575（895+85）IAX040E 500605（900+85）5766511019 323224 IAX050 500615（750+85）562662872 3030 IAX060 670575（895+85）746651942 323224 IAX060E 675605（900+85）736627916 323224 IAX080E 670575（895+85）746651942 2535 IAX100B IAX120 760615420 832692562 222222 IAX150B IAX180 760615490 832692562 222222 储冰箱 760795（850+140）820840890 无 注：（1）裸机尺寸项括号中尺寸为机体高度与底脚高度之和。（2）冰模呈台形冰模尺寸指冰模纵向中部的内径尺寸。（3）100、150 外型塑料为灰色，120、180 外型塑料为黑色。4.2 各型制冰机性能参数表各型制冰机性能参数表 表 3 制冰机性能参数表 功率（W）充注量（g）机型 标准值 标准值 实际值工作 电压（V）工作电流（A）模平均时间（分钟）模平均重量（kg）日制冰量（kg）IAX015 230 160 150 1872421.571.6626 0.27 15 IAX023 230 160 150 1872422.172.0624 0.38 23 IAX030 300 235 230 187242 25 0.52 30 IAX030E 300 235 230 187242 25 0.52 30 IAX033 230 158 158 187242 22 0.50 33 IAX040 380 245 240 187242 21 0.58 40 IAX040E 380 245 240 187242 21 0.58 50 IAX050 360 280 280 187242 20 0.69 60 IAX060 450 260 250 187242 21 0.87 60 IAX060E 450 260 250 187242 21 0.87 60 IAX080 570 187242 72 IAX100B 850 470 470 187242 15 1.04 100 IAX120 187242 13 1.08 150 IAX150B 950 525 525 187242 12 1.25 150 IAX180 187242 11 1.38 180 注：（1）标称值为铭牌或说明书上所标注的数值。（2）目前，除 IAX015 制冷剂为 R12，其余机型均为 R22。（3）各机型的平均时间及平均重量在环境温度 20、水温 15条件下测量。（4）IAX080 为喷淋无冰模制冰。（5）通风不好也会导致制冰量下降。（6）日制冰量计算方法：日制冰量=模制冰时间模制冰时间6024 。64.3 环境温度与水温对制冰量的影响环境温度与水温对制冰量的影响 环境温度升高、水温增高，都会引起日制冰量逐渐降低，IAX015、IAX023、IAX050随环境温度升高及水温增高，制冰量变化如下表所示。表 4 制冰量变化表 环境温度 制冰量 kg 20 26 32 15 15kg 14kg 13kg 20 14kg 13kg 11.5kg 水温 25 13kg 11.5kg 10kg 环境温度 制冰量 kg 20 26 32 15 23kg 22kg 21kg 20 22kg 21kg 19.5kg 水温 25 21kg 19.5kg 7 18kg 环境温度 制冰量 kg 20 26 32 15 72 66 64 20 70 64 63 水温 25 68 62 60 IAX100B、IAX150B 制冰量随环境温度变化的曲线图如下所示（水温为 15）。当水温升高时，制冰量也随之下降。5 制冰机控制原理制冰机控制原理 5.1 制冰控制程序简图制冰控制程序简图 开始 8LN1 满TBYS 释放所有继电器 ZF2ZF2ZBYSZBYSZF1ZF1 LN1LN2 供水 6 分钟关闭供水启动压缩机和水系检测冰满停止冷凝风机 检测蒸发器温度 检测冷凝器温度开始制冰延时停止冷凝风机 启动冷凝风机 检测冷凝器温度制冰延时时间检测冷凝器温度 开启供热电磁阀、开启供水电磁阀、水泵停转、强制冷凝风机停转 开始脱冰延时脱冰延时时间 关供热电磁阀关供水电磁阀 启动冷凝风机 检测冰满 图 4 制冰机控制程序简图 5.2 制冰机电器原理图制冰机电器原理图 9图 5 制冰机电器原理图 6 制冰机主要电器件制冰机主要电器件 6.1 水泵电机水泵电机 型号 正常阻值 30kg、40kg、60kg 120 15kg、23kg、33kg、100-180kg 150 6.2 风扇电机风扇电机 型号 正常阻值 风扇直径 15kg、23kg、33kg 258 200 30kg 250 230 40kg 126 230 60kg 100 240 100kg-180kg 55 300 6.3 供水电磁阀供水电磁阀 型号 正常阻值 15kg-60kg 5K(永宁和金华上水阀线圈可通用)6.4 供热电磁阀供热电磁阀 正常阻值 型号 进口 国产 15-60kg 0.75K 0.8K 90-180kg 0.8K 注：15-60kg 进口、国产线圈可以互换。6.5 压缩机压缩机 11 型号 正常阻值 型号 正常阻值-19左右-42左右-9左右-8左右 15kg-28左右 23-33 kg-50左右 12-35左右-22左右-7左右-5左右 30 kg-42左右 40 kg-27左右-5左右-6左右-11左右-2左右 60kg-16左右 90-120 kg-8左右-7左右 -2左右 150-180 kg-9左右 6.6 蒸发器感温、冷凝器感温探头蒸发器感温、冷凝器感温探头 6.6.1 蒸、冷温探头规格蒸、冷温探头规格 厂家 阻值 B 值 蒸温、冷温插头 新纪元 R25=5K B25/50=3470K 蒸温探头：红 冷温探头：白 西贝 R25=10K B25/50=3435K 蒸温探头：白 冷温探头：白 陆幸达 R25=10K B25/50=3470K 蒸温探头：红 冷温探头：白 郑州（天成、慧威）R25=10K B25/50=3470K 蒸温探头：红 冷温探头：白 注：西贝、陆幸达、郑州蒸、冷温探头可以互换；新纪元和其它厂家不可以互换；白插头、红插头探头其阻值全部相同，即蒸、冷温可以互换。颜色变化只是为了组装时方便。6.6.2 如何判断蒸、冷温探头的好坏如何判断蒸、冷温探头的好坏 蒸、冷温探头其阻值随温度变化而变化，通常情况随温升高而降低。判断探头好坏可以通过万用表测量，根据阻值随温度变化情况（详见附表）来判断。测量时注意表笔一定接触引线。西贝：R25=10K B25/50=3435K 温度 最大值 标准值 最小值-10 43.779 45.353 46.965+10 17.889 18.366 18.847+25 9.8 10 10.2+30 8.083 8.264 8.445 13新纪元：R25=5K R25/50=3470K 温度 最大值 标准值 最小值-10 22.029 22.589 23.162+10 9.019 9.165 9.313+25 4.95 5 50.5+30 4.08 4.134 4.183 6.7 光电管光电管 陆幸达（DK18）、慧威（DK65）光电管可以互换，丰达（DK63）部分可以和以上两家互换。天成（KD40）、新纪元（DK23）互换性差。新纪元一家有两种光电管：一种光电管五根引线，两头都是白色插头。使用时间：2001年 4 月-2001 年 9 月；另一种光电管四根引线，一头白插头，另一头为灰插头。使用时间：2003 年 3 月 1 日-12 日（量很少）。通常情况光电管背面都粘贴 DK。例：DK18 为陆幸达、DK23 为新纪元。6.8 15-60kg 制冰机控制器接线方法制冰机控制器接线方法 6.8.1 陆幸达公司接线方法陆幸达公司接线方法 火线（COM）棕色 零线（FT4）蓝色 黑色 压缩机（NO）粉红色 水泵（FT2）白色 供热阀（FT1）红色 供水阀（FT1）红色 风机（FT3）灰色 CN2变压器初级（红色三芯插头二芯线）CN3蒸发器传感器（红色两芯插头二芯线）CN4冷凝器传感器（白色两芯插头）CN6光电管（白色三芯插头）TRNS2变压器次级（红色插头二芯线）6.8.2 郑州慧威公司接线方法郑州慧威公司接线方法 火线（FT1）棕色 14零线（FT6 FT7）蓝色 黑色 压缩机（FT2）粉红色 水泵（FT4）白色 供热阀（FT3）红色 供水阀（FT3）红色 风机（FT5）灰色 CN1变压器初级（红色三芯插头）CN5蒸发器传感器（红色两芯插头）CN4冷凝器传感器（白色两芯插头）CN3光电管（白色三芯插头）CN2变压器（红色插头）6.8.3 郑州天成公司接线方法郑州天成公司接线方法 火线（NO）棕色 零线（FT4）蓝色 黑色 压缩机（COM）粉红色 水泵白色 供热阀红色 供水阀红色 风机灰色 CN1变压器初级（红色三芯插头）CN3蒸发器传感器（红色两芯插头）CN4冷凝器传感器（白色两芯插头）CN5光电管（白色两芯插头）CN6光电管（白色三芯插头）CN2变压器（红色插头）6.8.4 新纪元公司接线方法新纪元公司接线方法 FT5棕色 FT4 FT6 FT7蓝色 黑色 4粉红色 FT2白色 FT1红色 15FT3灰色 CN2变压器初级（红色三芯插头）CN3蒸发器传感器（红色两芯插头）CN4冷凝器传感器（白色两芯插头）CN5光电管（白色两芯插头）CN6光电管（白色三芯插头）CN1变压器（白色插头）6.8.5 西科公司接线方法西科公司接线方法 L棕色 N1 N2 N3蓝色 黑色 YJ粉红色 SB白色 RF红色 RF红色 FJ灰色 CZ2变压器初级 ZFRT蒸发器传感器(红色两芯插头)FJRT冷凝器传感器（白色两芯插头）FHWX光电管（白色三芯插头）CZ3变压器 注：有可能变压器插头是 4 芯插排 6.9 100-180kg 制冰机控制器接线方法制冰机控制器接线方法 6.9.1 郑州天成公司接线方法郑州天成公司接线方法 火线.棕色 零线（FT4）蓝色 黑色 压缩机粉红色 水泵（FT3）白色 供热阀(FT1)红色 供水阀(FT1)红色 风机(FT3)灰色 16CN2变压器初级（红色三芯插头）CN3蒸发器传感器（红色两芯插头）CN4冷凝器传感器（白色两芯插头）CN6磁性开关（白色三芯插头）TRNS2变压器（红色插头）6.9.2 西科公司接线方法西科公司接线方法 L棕色 N1 N2 N3蓝色 黑色 YJ1粉红色 YJ2接功率继电器 YJ3接功率继电器 SB白色 RF红色 RF红色 FJ灰色 CZ2变压器初级 ZFRT蒸发器传感器(红色两芯插头)FJRT冷凝器传感器(白色两芯插头)HWX磁性开关(白色三芯插头)CZ3变压器 注：（1）西科 100-180kg 变压器插头是 4 芯插排。（2）陆幸达、慧威、新纪元变压器可以互换，天成、西科不可以互换。177 制冰机安装及操作制冰机安装及操作 7.1 制冰机安装要求制冰机安装要求 7.1.1 环境要求环境要求*最低适用室温 10；最高适用室温 32。*最小适用供水压力 0.1Mpa；最大适用供水压力 0.5Mpa。*最低适用水温 2；最高适用水温 25。*保证空气通畅，清洁，远离热源，机器四周至少应离墙留有 200mm 空间。7.1.2 电源要求电源要求*查看铭牌及使用说明，连接使用规定电源，确定连接电路使用的电线规格。*如果电压不稳，应加装稳压器。*必须为机器提供单独的三孔插座或漏电保护器，并确保接地良好。7.1.3 供水要求供水要求*随机提供一根供水管(随附件放在贮冰箱中)，连接时弯头端内加一软垫片接机器后面上水阀接头，另一端内加一软垫片接螺纹管。*在供水管路上就近装设一只水阀，以便控制水源。*应使用国标饮用水，如果水源水质不好，可在水路上加装自选的水过滤器。*用隔热材料把进水管包起来以防止水管产生凝露。7.1.4 排水要求排水要求*在机器下部的排水座上套接一根厂方提供的排水管，并将其固定，另一端插入下水道。*排水管路应畅通，每布一米长的排水管必须有 2.5 厘米的高度落差。*排水管的最低点应高于下水道的最高点，以保证污水不能倒流进排水管内。*用隔热材料把储冰箱排水管和制冰机排水管包起来，以防止凝露。7.2 使用前准备使用前准备*打开包装后，仔细检查机器在运输过程中是否损坏。*打开储冰室门，取出里面的附件，用干净湿布将储冰室擦净。*安装底脚：机器拆箱后，底部用原泡沫垫垫起，并使底板上的四个铆螺母孔不被泡沫垫所遮盖，用手将四个底脚螺栓旋入铆螺母孔中，旋后剩余高度为 65 mm 左右。*调整水平：把水平仪放置机器顶部，调整水平螺脚，使机器处于水平，然后拧紧螺脚锁紧螺母。7.3 操作说明操作说明 制冰机器若连续制冰，当储冰室冰满后，机器将自动切断电源，蜂鸣器嘀嘀响十声。冰满时当冰块被取用后（约 3 分钟），机器将自动恢复制冰循环程序。首次制冰如自动加水不足时，可揭开挡水帘，用供水管或其他容器把水加入水槽内，直到排水管出水时为止。制冰机停止使用时，应将电源插头拔下或切断整机电源。制冰机使用一段时间后，若长时间放置停用，每六个月应通电运转 46 小时。7.4 指示灯说明指示灯说明 IAX015、IAX023 操作装置如图 6 所示：左一红灯指示灯 左一红灯亮起表示制冰机处于上水过程中。左二绿灯亮起表示制冰机处于制冰过程中。左三绿灯亮起表示制冰机处于脱冰过程中。左四绿灯亮起表示制冰机处于冰满状态中。图 6 IAX015 操作装置示意图 IAX050 操作装置如图 7 所示：按纽开关工作指示灯电源指示灯滑 门水平螺脚橙红黄绿机器工作状态冰 满脱冰过程制 冰 图 7 IAX050 操作装置示意图 188 制冰机的维护制冰机的维护 通常保养和清洁工作每年至少应进行两次。进行清洁工作之前，一定要切断机器电源。两次清洁工作的间隔时间完全取决于制冰机所处地点的环境条件、供水条件和制冰量的大小。应经常清洁制冰机周围，并保持清洁和整齐，用海绵蘸中性皂水清洗制冰机，并用软布擦干。8.1 主要部件的清洁主要部件的清洁 风冷的冷凝器风冷的冷凝器：积灰过多会减少制冰量，所以要定期对其进行清洁。机器闲置不用时必须进行清洁工作。拆掉前通风栅后，用吸尘器或普通刷子进行冷凝器的清洁工作。电磁阀：电磁阀：拧下供水管接头，从上水电磁阀入水口处取出过滤网，用硬毛刷清洗电磁阀过滤网。取下电磁阀线圈，用水清洁阀芯，并清除里面杂物。喷水嘴：喷水嘴：15、23、80 机型可摘下水帘片支架并取下滑冰架后可取出喷水架，逐一拧开喷水嘴清洁各处杂质水垢。如图 8 所示。3060 机型可取下离心铜片，用毛刷清洗。19 螺 母喷 水 嘴 图 8 喷水嘴清洁示意图 图 9 内水槽中过滤器清洁示意图 内水槽过滤器内水槽过滤器：取下水帘片支架和滑冰架后，拧下内水槽中的过滤器螺帽，取出不锈钢滤网用硬毛刷清洗。（若水质较差应每周进行清洗）如图 9 所示。8.2 制冰机停机保养制冰机停机保养 假如制冰机有相当长一段时间暴露在 0或更低的环境温度下，制冰需停机，并且必须对它作特殊的保护措施。内置风冷式掉冰机可按如下方法操作：*切断电源及水源；*将水排出排水槽；*切断制冰机后部的进水管路，并排出管路里的水；*将压缩空气通入制冰机后部的进水和排水口，直至没有水流出进水管或出水管；确保进水管、排水管和分水管等内部没残存。9 制冰机故障及维修制冰机故障及维修 9.1 常见故障及排除方法常见故障及排除方法 表 5 制冰机常见故障分析表 故障现象 可能原因 排除方法 1.电源线没接牢 1.接好电源 2.电线或接头松脱 2.找出松、断处予以维修 指示灯失灵 3.指示灯故障 3.更换指示灯 1.电源线没接牢 1.接好电源 2.电线或接头松脱 2.找出松、断处予以维修 3.冰满检测器故障 3.更换冰满检测器 4.压缩机故障 204.更换压缩机 压缩机不运转 5.电脑控制器故障 5.更换或维修控制器 1.进水阀门关闭 1.重新打开进水阀门 2.进水电磁阀失灵 2.检查有无阻塞或电磁线圈损坏。3.蒸发器感温探头失灵 3.校正或更换 4.电脑控制器故障 4.更换电脑控制板 5.上水管脱落 5.联接好上水管 压缩机运转正常但无上水 6.线束插接松动 6.检查电气线路 1.水泵叶轮与泵壳卡死 1.找出原因并排除 2.水泵电机损坏 2.更换风扇电机 3.线路不通 3.检查线路，找出断路处并修复 水泵不转 4.系统一直处于脱冰状态 4.检查控制器是否损坏 1.远红外传感器（光电检测器）故障 1.更换新的远红外传感器（光电检测器）2.电脑控制器故障 2.更换新的电脑控制器 贮冰室冰满 压缩机不停 3.线束插接松动 3.检查电气线路 1.扇叶卡住 1.检查并恢复正常 2.风机损坏 2.更换风机 3.冷凝器感温探头损坏 3.更换或调整冷凝器感温探头 冷凝器过热 冷凝风机不转 4.线路不通 4.按电路图找出断路处予以恢复 1.蒸发器感温探头调节不当 1.重新调整 2.喷水系统阻塞 2.检查水路并修通 3.制冷系统故障 3.检查并修理制冰系统 冰块太薄或 制冰量不足 4.水温、室温超过规定范围 4.调整水温、室温 1.进水中含杂质较多 1.加装水质过滤器 2.水槽内无水或给水不足 2.参照无上水处理 3.储冰室较脏 3.清洗，不要放置其它物品 冰块质量不好 或有异味 4.喷水系统有杂质 4.清洗喷嘴 注：表中喷水系统只适用于喷淋式制冰机。219.2 制冷剂多、少常见现象 制冷剂多、少常见现象 a：制冷剂多现象：蒸发器结霜明显缓慢，并且储液灌先结霜，到制冰末期，快脱冰时，制冷机多的很的压缩机结霜（大机型结霜严重，整个压缩机基本上结满）；制冷剂不是很多的，回气管有结霜现象。别外，制冷剂多，导致制冷时间长，冰块较厚，并且，制冰量达不到。b：制冷剂少现象：制冰周期长，制冰量达不到，并且（1580kg）冰块前排较厚，后排较薄。别外（100kg、150kg）上排较薄，下排较厚。9.3 冰块厚薄的调整方法 冰块厚薄的调整方法 调整控制板上的电位器，顺时针调，冰块增厚，逆时针调，冰块减薄。调整时通常调整中间，根据冰的薄厚，再逆时针、顺时针慢慢调整。也可通过调整蒸温探头的位置来调整冰块厚薄。9.4 不易脱冰的原因不易脱冰的原因 a：上水阀流量小或者上水阀坏；b：供热阀坏或线路不通，不通热气或供热不足；c：蒸发器太脏，水垢太多；d：如果冰块调的过厚，也可引起冰块不易脱。9.5 蒸温、冷温探头损坏的应急方法蒸温、冷温探头损坏的应急方法 发现蒸温、冷温探头若出现阻值不随温度变化，冰厚薄无法调整，脱冰严重超时等现象或风机开停出现问题，说明探头损坏。蒸温、冷温探头其阻值一样，可以互换，只是插头颜色不一样，长度不一样长，这时为方便组装要求的。通常情况，蒸温受高低温度变化长时间后易损坏，而冷温很少出问题。当蒸温出现故障后，将冷温探头拔下，安装换成蒸温探头，以应急或判断故障。若将蒸温插头从线路板上拔下，制冰机将按固定时间制冰和脱冰。制冰机规格不同时间设定不同，若冰厚薄不能满足要求，可以通过跳线接不同规格调整试一下（若薄短接15-23、若厚短接 40-60）。将冷凝器探头拔下，风机开停不受温度限制（常开）。冷凝风扇在受温度控制时：A、15-23kg：冷凝温度 18风扇开，14停。B、30-180 kg：冷凝温度 25风扇开，21停。22注：（1）15-180kg 机型所使用探头一样，可以互换。（2）采取应急措施能满足暂时使用后，可以申领蒸温、冷温探头进行更换。9.6 光电管损坏应急方法 光电管损坏应急方法 制冰机制一模冰后，停机（第四个灯亮），断电后，再上电，仍然制一模冰后停机，说明光电管损坏。2002 年以后开发的电控，陆幸达（黄板子印黑字的以后），西科、丰达、慧威的光电管，出现故障以后，引线短接可以继续制冰，但冰满不能停机。天成、新纪元的光电管出现故障后，没有应急措施。但可以把光电管两端头晾干或烘干后放在机处试一下。若不行必须更换。9.7 上水阀故障分析上水阀故障分析 9.7.1 上水阀常闭不上水上水阀常闭不上水 a：检查水阀是否有电源（通电）；b：检查水阀线圈是否烧坏；c：检查水路是否有水或水压太低；d：检查过滤网是否被堵塞；e：卸下阀体上的四个固定螺丝，检查阀体内部各部件是否被异物堵塞并对其进行清理。9.7.2 上水阀流量太大或太小上水阀流量太大或太小 a：若流量太大：调节水阀出水口内的调节针阀，逆时针调大，顺时针调小（小榄上水阀）；b：若流量太小：检查水压是否够高（0.31.0Mpa）或打开阀体对其部件进行清理。对于金华上水阀，可取出出水口阻尼口，拆下黑垫片，用小刀修整网格处间隙，可使其流量增大。9.7.3 阀常通或封闭不严阀常通或封闭不严 a：因水质差或水中有异物造成阀芯不闭合或闭合不严；b：用十字螺丝刀把上水阀上的四个固定螺丝卸下,依次取下线圈、密封圈、阀芯、弹簧并用水清理，然后进行试机。239.8 90180kg 制冰机维修指南制冰机维修指南 9.8.1 主机漏水或冰块呈白色，不透明、不规则主机漏水或冰块呈白色，不透明、不规则 a：如制冰机在使用初期（二个月以内）出现该现象原因可分为：浮球阀的浮球偏离其上下移动平面，靠向储水盒一侧，并如侧面紧密接触，使浮球不能上下浮动自如。排除方法：调整浮球阀，使浮球浮动平面在储水盒中心平面。b：如制冰机在使用后期（九个月以后）出现该现象，原因可分为浮球阀阀芯磨损严重，使浮球水位控制点上移。排除方法：更换浮球阀阀芯。9.8.2 制冰机不脱冰或脱冰不顺利。制冰机不脱冰或脱冰不顺利。如制冰机不能进入脱冰状态，则控制部份出现故障。、先调薄，看冰块是否有变化，有则探头正常，否则探头损坏。、控制板程序出现故障。排除方法：更换探头（探头坏）或更换控制板（控制板坏）。如制冰机能进入脱冰状态，而不能顺利脱冰或脱冰时间过长（超过 5 分钟）则可能原因：、蒸发器工作数月后，其表面有澡类粘稠关状附着物，不利于制冰和脱冰；、制剂泄漏、少氟；、供热阀出故障，不能打开。排除方法：、用软毛刷清洗蒸发器表面、淋水器及储水盒；、补充制冷剂；、检查供热阀，更换供热阀（阀体坏）或者更换线圈（线圈坏）。9.8.3 制冰机水位调整方法 制冰机水位调整方法 水位过低：、微量调整：调整浮球阀支撑杆，使其向上弯曲一点，至要求水位。、大量调整：调整浮球阀组件，松开固定螺钉，使整个组件往上移动至所需水位的组件，然后固定。若下一个螺钉孔调到位，仍不能满足要求，可将螺钉固定在上一个螺钉孔。过量调整时注意随时调整上面供水铜管，不要使其高出机壳。水位过高：、微量调整：调整浮球阀支撑杆，使其向下弯曲一点，至要求水位。、大量调整：调整浮球阀组件，松开固定螺钉，使整个组件移动至所需要水位，然后固定。若上个螺钉调到位，仍不能满足要求，可将螺钉固定在下一螺钉孔。调整时注意随时调整上面供水铜管，不要使其高出机壳。注：90180kg 制冰机使用一段时间后，有时会出现水位升高现象，除、方法调整外，24还可以检查阀体内的尼龙阀芯是否磨损（与不锈钢支架接触处），若磨损进行修复或更换。9.8.4 制冰机氟利昂多少判断及其补充方法 制冰机氟利昂多少判断及其补充方法 判断方法：在制冰机正常制冰的情况下，若制冰机后期，压机回气管及回气口阀体结霜，甚至压缩机少量结霜，则压缩机补氟量正常；如压缩机回气管及回气口阀体无结霜现象，且所制冰模上薄下厚，则制冰机缺少氟利昂。氟利昂补充方法（该方法仅实用于 150kg、180kg 及部分 100kg、120kg 回气口带阀门的压缩机）：、先将回气口阀门下部黑色塑料盖拧下，旋转阀芯至最下位，拧紧至不漏氟，再卸掉下侧后部铜墙铁壁螺母，装上与之相配的氟管。、在制冰中后期，再旋转阀芯经约半圈，阀芯上移，打开充氟口，进行充氟。、氟利昂补充完毕后，再将阀芯旋至最下位，卸掉充氟管，装上铜螺母。充氟过程结束。9.8.5 供热阀更换注意事项 供热阀更换注意事项 制冰机不脱冰或供热阀打来不开或阀处漏氟，可以判断供水阀损坏。、检查线圈是否损坏。若线圈阻值不在正常值，直接更换线圈。、检查阀芯、垫片是否损坏，若阀芯、垫片损坏，不要焊掉阀体，只需更换阀芯、垫片即可。、若阀体、阀芯都损坏，在更换时，焊接之前必须将阀芯、垫片取下焊接后再小心装上，否则垫片易因过热损坏 2510 制冰机易损配件明细制冰机易损配件明细 制冰机易损配件有：压缩机、水泵电机、风扇电机、供水电磁阀、供热电磁阀、电源线、主线束、蒸发器、干燥过滤器、电脑控制器、变压器、光电传感器、指示灯板、感温探头、指示灯连线、保险丝管。现可提供的配件如表 6 所示。表 6 意伯纳制冰机配件明细表 物料号 配件名称 规格 适用机型 网点价 用户价 YBL61304001 压缩机 QG62 15KG 345.52 386.98 YBL61304002 压缩机 L45TN 23/33KG 221.13 247.67 YBL61304003 压缩机 L57TN 30KG 290.23 325.06 YBL61304004 压缩机 L88TN 40KG 290.23 325.06 YBL61304005 压缩机 P12TN 60/80KG 457.62 512.53 YBL61304006 压缩机 CAJ9480T 100/120KG 1523.34 1706.14 YBL61304007 压缩机 CAJ9513 150/180KG 1858.11 2081.08 YBL61306001 干燥过滤器 18G 15-80KG 9.24 10.63 YBL61306002 干燥过滤器 100-180KG 40.38 46.44 YBL61106006 热力膨胀阀 100-180KG 345.26 397.05 YBL61106004 供热电磁阀 FDF2.2A 15-80KG 138.45 159.21 YBL61106005 供热电磁阀 P100DN9.5MM100-180KG 495.67 570.02 YBL61402001 水泵电机 60W 30/40/60/80KG 149.98 172.48 YBL61402002 常恒水泵 PCX30G 15/23/33/100-180KG89.73 103.19 YBL61402003 风扇电机 40W 40KG 105.44 121.25 YBL61402004 风扇电机 60KG 109.60 126.04 YBL61402005 风扇电机 25W 15/23/33KG 85.25 98.03 YBL61402006 风扇电机 30W 30KG 85.25 98.03 YBL61402007 风扇电机 60W 50KG 105.44 121.25 YBL61402008 风扇电机 100KG 295.69 340.05 YBL61402009 风扇电机 90W 100-180KG 365.77 420.64 YBL61110001 水泵塑料件 30/40/60/80KG 33.65 38.70 YBL61106001 供水电磁阀 0.35-0.5L/M15/23/33KG 138.45 159.21 YBL61106002 供水电磁阀 0.7-1.0L/M30/40KG 138.45 159.21 YBL61106003 供水电磁阀 1.0-1.3L/M60/80KG 138.45 159.21 YBL61116001 进水管 20.83 23.96 YBL61302001 喷水器 15/23KG 21.54 24.77 YBL61302002 喷水器 30/40KG 25.13 28.89 YBL61407001 水位控制器 100-180KG 62.81 72.24 26YBL61401001 电控板 15-80KG 173.06 199.02 YBL61401002 电控板 100-180KG 165.79 190.66 YBL61407001 蒸发器感温探头 15-80KG 9.35 10.75 YBL61407002 冷凝器感温探头 15-80KG 6.68 7.68 YBL61407003 蒸发器感温探头 100-180KG 9.35 10.75 YBL61407004 冷凝器
