影院装修工程施工组织设计.docx

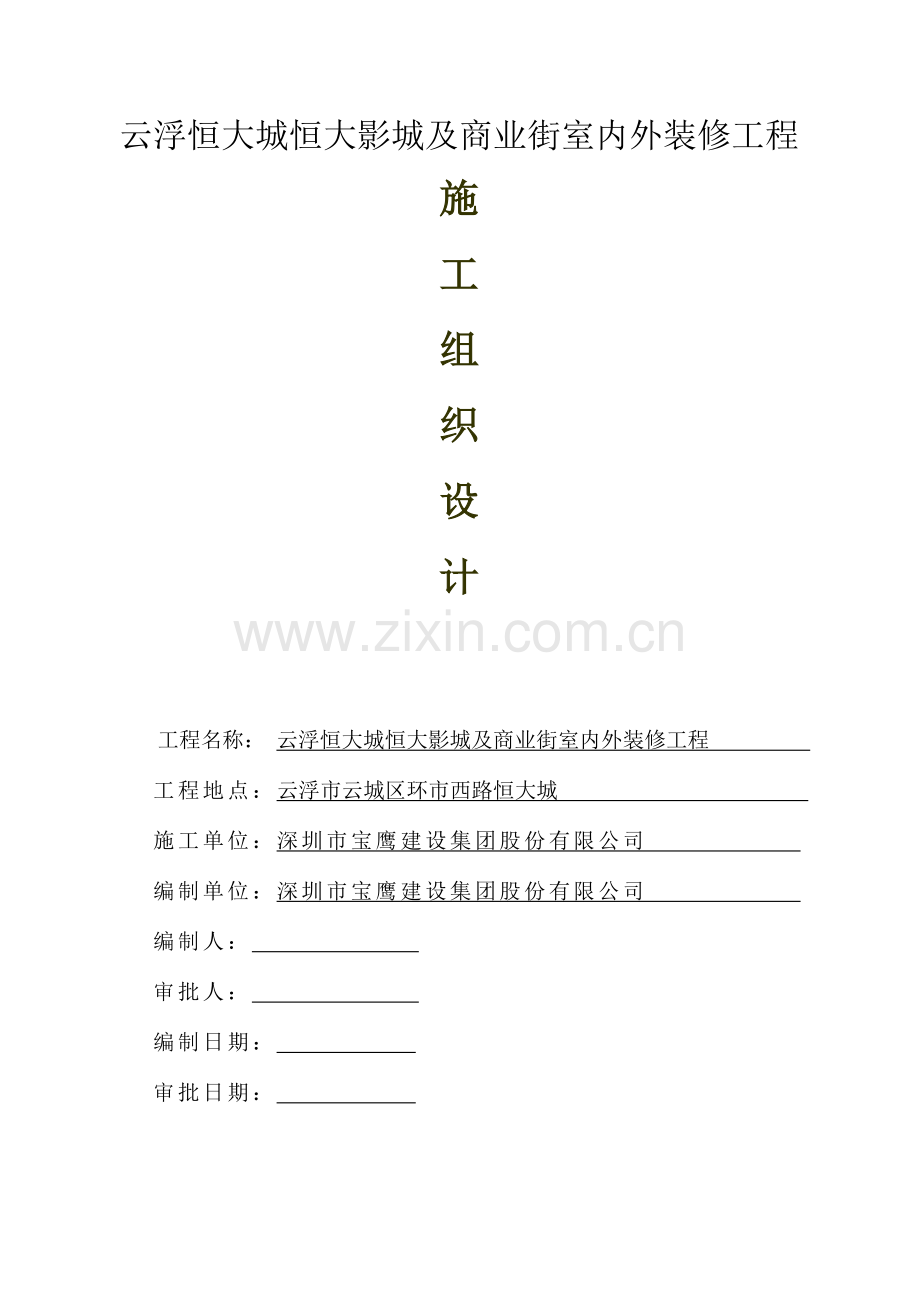

云浮恒大城恒大影城及商业街室内外装修工程
施
工
组
织
设
计

工程名称： 云浮恒大城恒大影城及商业街室内外装修工程
工程地点：云浮市云城区环市西路恒大城
施工单位：深圳市宝鹰建设集团股份有限公司
编制单位：深圳市宝鹰建设集团股份有限公司
编制人：
审批人：
编制日期：
审批日期：

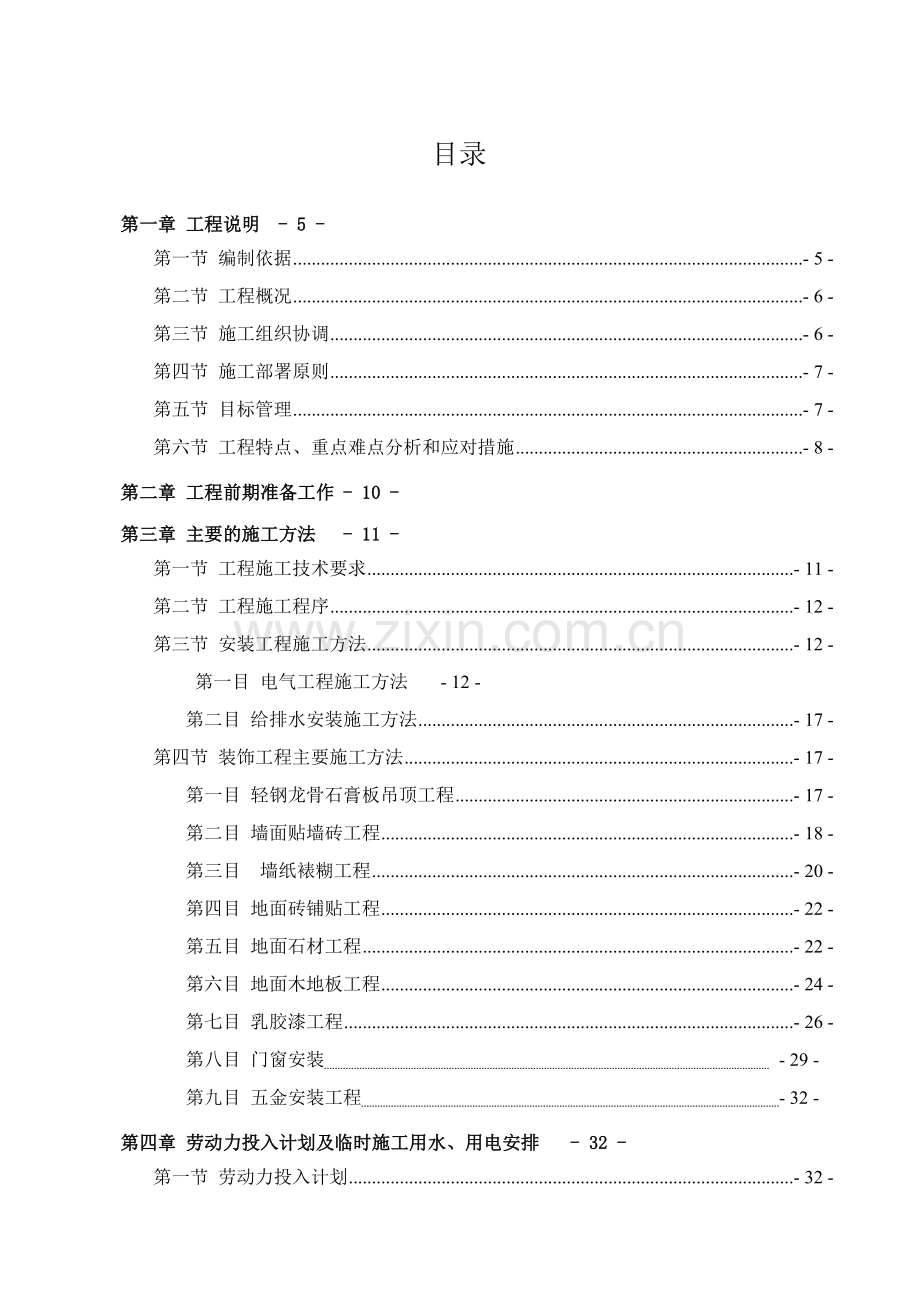

目录
第一章 工程说明 - 5 -
第一节 编制依据 - 5 -
第二节 工程概况 - 6 -
第三节 施工组织协调 - 6 -
第四节 施工部署原则 - 7 -
第五节 目标管理 - 7 -
第六节 工程特点、重点难点分析和应对措施 - 8 -
第二章 工程前期准备工作 - 10 -
第三章 主要的施工方法 - 11 -
第一节 工程施工技术要求 - 11 -
第二节 工程施工程序 - 12 -
第三节 安装工程施工方法 - 12 -
第一目 电气工程施工方法 - 12 -
第二目 给排水安装施工方法 - 17 -
第四节 装饰工程主要施工方法 - 17 -
第一目 轻钢龙骨石膏板吊顶工程 - 17 -
第二目 墙面贴墙砖工程 - 18 -
第三目 墙纸裱糊工程 - 20 -
第四目 地面砖铺贴工程 - 22 -
第五目 地面石材工程 - 22 -
第六目 地面木地板工程 - 24 -
第七目 乳胶漆工程 - 26 -
第八目 门窗安装 - 29 -
第九目 五金安装工程 - 32 -
第四章 劳动力投入计划及临时施工用水、用电安排 - 32 -
第一节 劳动力投入计划 - 32 -
第二节 施工临时供水、供电计划 - 32 -
第五章 施工机械计划投入计划 - 34 -
第一节 施工机械设备进场计划 - 34 -
第二节 施工机具设备的安全操作和维护保养 - 34 -
第六章 主要材料及资金投入计划 - 36 -
第一节 甲供材料进场计划 - 36 -
第二节 乙供材料投入保证措施 - 36 -
第三节 仓库管理 - 38 -
第四节 施工平面布置 - 38 -
第一目 施工平面管理原则 - 38 -
第二目 施工平面布置 - 39 -
第七章 施工工期进度安排及保证措施 - 40 -
第一节 施工进度计划横道图 - 40 -
第二节 施工进度计划保证措施 - 40 -
第八章 主要组织管理措施 - 42 -
第一节 质量管理体系组织措施 - 42 -
第一目 工程质量要求及质量控制内容 - 42 -
第二目 质量保证体系及措施 - 42 -
第三目 质量控制措施 - 44 -
第二节 保证安全文明施工的技术组织措施 - 46 -
第一目 建立安全生产总目标 - 46 -
第二目 安全生产措施 - 47 -
第三目 建立文明施工总目标 - 54 -
第四目 文明施工及标准化管理措施 - 54 -
第五目 易燃易爆物品的使用管理 - 55 -
第六目 物资储存防火 - 55 -
第三节 环境保护管理措施 - 56 -
第一目 环境污染治理措施 - 56 -
第四节 季节性施工措施 - 60 -
第一目 雨季施工措施 - 60 -
第九章 与其他专业的施工配合措施 - 62 -
第一目 与总包单位的协调措施 - 62 -
第二目 与建设单位的协调措施 - 64 -
第三目 与监理单位的配合措施 - 64 -
第四目 与空调、消防专业交叉施工的协调配合措施 - 64 -
第十章 项目管理班子配备情况 - 66 -
第一目 项目管理组织架构表 - 66 -
第二目 项目班子配备情况表 - 67 -
第三节 施工项目组织协调及配合计划和要求 - 68 -
第十一章 半成品及成品保护 - 70 -
第一节 成品保护保证措施 - 70 -
第二节 分项工程成品保护 - 71 -
第一目 找平层成品保护 - 71 -
第二目 砖地面成品保护 - 71 -
第三目 石材地面成品保护 - 71 -
第四目 墙面石材、瓷砖成品保护 - 71 -
第五目 管线成品保护 - 72 -
第六目 其他管线及设施保护措施 - 72 -
第七目 门窗工程保护措施 - 73 -
第十二章 工程交付、服务及保修 - 74 -

第一章 工程说明
云浮恒大城恒大影城及商业街室内外装修工程位于广东省云浮市云城区环市西路恒大城工地，是环境优良、综合要求高的综合项目。根据工程的特点及甲方的具体要求，我司对招标文件及补充资料、施工图纸进行详细分析并充分理解的前提下，结合我公司的施工经验、施工力量、特长、技术、机具配套能力等因素，对各分部工程，关键工序之间的相互协调和衔接等多方面问题综合分析、优化安排，并作出如下施工组织管理安排，计划使本工程在室内装修施工的全过程中，各个环节始终处于受控状态，达到高质量、高标准、高水平的要求。在处理好甲方、监理及相关单位关系的同时，能达到确保工期和安全、质量及提高综合效益之目的。
第一节 编制依据
1、本工程施工合同、招标文件及补充资料、施工图纸等资料。
2、甲方组织的标前答疑会的内容。
3、中华人民共和国相应的法律及标准、规范等：
《建筑工程质量管理条例》 （国务院令第279号）；
《工程建设施工企业质量管理规范》 （GB/T50430-2007）
《建筑施工组织设计规范》 （GB/T50502-2009）
《建筑工程资料管理规程》 (DBJ 01—51—2009)
《建筑工程施工质量验收统一标准》 GB50300-2001
《建筑地面工程施工质量验收规范》 GB50209-2002
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑电气工程施工质量验收规范》 GB50303-2002
《建筑内部装修设计防火规范》 GB50222-95(2001年修订版）
《建筑装饰装修工程质量验收规范》 GB50210-2001
《民用建筑工程室内环境污染控制规范》 GB50325-2001
《民用建筑工程室内环境污染控制规范》 GB50325--2010
《室内装饰装修材料人造板及木制品中甲醛释放限量》GB18580-2001
《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18583-2009
《室内装饰装修材料胶粘剂中有害物质限量》 （GB18583--2010）
《建筑材料放射性核素限量》 （GB6566--2010）
《室内装饰装修材料内墙涂料中有害物质限量》（GB18582--2008）

第二节 工程概况
1、工程名称：云浮恒大城恒大影城及商业街室内外装修工程
2、工程地点：云浮市云城区环市西路
3、建设单位：恒大地产集团云浮有限公司
4、装修面积：约8815.23平方米
5、现场情况：主体结构未完成，施工期间注意与其他单位的配合协调。
具备施工条件，临时供水、供电由业主及总包单位指定驳接位置。
6、质量标准：合格
7、承包方式：包工包料
8、工期要求：我司开工日期2015年11月6日，正式的开工日期以分段开工令为准。根据现场实际情况及甲方移交工作面时间，制定施工进度计划，总工期150天，包括开工至竣工期间的节假日及非不可抗力造成的风雨天。
第三节 施工组织协调
通过业主、总包、设计、监理、装修、供应商等多家合作完成工程施工过程，协调组织各方的工作和管理，实现工期、质量、安全、降低成本等目标。因此，为了保证这些目标的实现，制定以下协调机制，确保将各方的工作组织协调好。
1．制定图纸会审、图纸交底制度
在正式施工之前，由工程部牵头，项目经理部负责技术协调和机电安装施工作业组的人员核对图纸，参加由业主组织的图纸会审、技术交底会，会中确定的内容形成第一份施工文件。为本工程的顺利开展奠定技术基础和协调机制。
2．建立周例会制度
在每周的固定时间参加由监理主持，业主、设计、各施工单位参与的周例会，会中汇报一周的工程施工和配合情况，解决问题。由于设计参加，可以将一周内的问题在召开例会时，统一商讨解决。
3．制定专题讨论会制度
遇到较大问题时，业主、设计、监理、装修方聚到一起，商讨解决。此专题讨论会不定时召开。
4．不定期考察制度
我公司是ISO9001体系认证企业，根据ISO9001体系管理要求，由公司工程管理中心牵头，组织公司技术、质量、安全等负责人不定期到施工现场进行服务指导各检查。
第四节 施工部署原则
本工程装修质量标准高，工期较紧，为了保证装修各专业施工均尽可能有合理的时间施工，保质如期完成施工任务，应该考虑到各方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局。
1．在空间上的部署原则—交叉立体施工的考虑
为流水作业的要求，力所能及留有余地的原则，保证工程按总体施工进度计划完成，需要采用装修和安装各工种的立体交叉施工。根据主体单位场地移交计划及配合现场实际情况，拟,7月份先进行二层的施工面施工，后按主体单位工作面安排施工。每个施工段进行流水作业，配齐施工员、材料员、质检员、安全员和各专业施工班组和临时设施。
2．总体施工顺序上的部署原则
按照天、墙、地程序；先隐蔽，后饰面；先埋线，后安装的总施工顺序进行部署各实施。
第五节 目标管理
（一）质量目标
以工程质量全过程管理为重点，贯彻本企业ISO9001质量管理体系，保证工程质量达到合格标准，以优良的品质、良好的信誉，建一个工程，留一片信誉，创一块名牌。
（二）工期目标
采取各种管理措施（如技术措施、组织措施、合同措施等），严格按招标文件规定工期如期完成，绝不拖延，总工期控制在 150个日历天内（含国家法定假期）。

（三）安全生产目标
安全生产目标达到安全合格施工工地，杜绝任何重大伤亡事故，严格按国家安全评分标准，安全操作规程，高空作业规范，施工用电技术规范及工地防火管理等有关制度，落实措施，规范施工。
（四）文明施工目标
认真贯彻ISO14001环境管理体系，确保文明施工目标达到文明优良工地，文明施工管理是全面体现企业的管理水平，精神状态，也是杜绝安全事故发生的治本途径。为确保施工现场达到广州市文明工地，本工程实行施工现场标准化管理，充分发扬我公司文明施工方面的良好传统；文明工地清洁、场地整齐，体现工地的企业文化建设，反映企业的管理水平，营造文明、环保、健康的施工现场。
（五）文明环境施工目标
1、文明环境目标：生产及生活污水达标排放
污水排放达标
2、文明环境目标：尽量减少油品、化学品的泄漏现场
施工现场的化学品（如油漆、涂料等）和含有化学成分的特殊材料一律实行封闭式、容器式管理和使用，尽量避免因泄漏、遗洒对环境造成污染。
第六节 工程特点、重点难点分析和应对措施
1、工程特点
本工程位于广东省云浮市云城区恒大城工地，施工期间必须做好文明施工，减少对周边环境的影响，施工中要尽量减少水污染、粉尘污染及油漆污染。工程量较大，工期较紧，存在交叉施工，配合难度，协调事宜多等特点、难点。为此，项目部在进场后将落实施工协调，配合的机制、程序、制度等事宜。
2、工程重点分析及措施
2.1、参与施工的管理人员及施工操作人员均需持证上岗，并具有相应的施工操作经验。
2.2、各种主材及其辅材进行优选，保证其完全能够满足工程使用功能和设计规范的要求。
2.3、防水工程施工时严格按操作工艺进行施工，防水层厚度在1.0mm，施工完成后必须及时进行蓄水或淋水试验，合格后及时做好防水保护层的施工。
3、施工难点分析及对策
吊顶的平整度及边界直度的误差如何控制在标准内。因本工程是内装修工程，对精装修的质量控制要求很高，怎样保证墙体垂直度和木制品、位置偏差在允许的标准内，各专业系统施工队伍在施工过程中的协调配合，从而保证各里程碑工程的按时完成。上述施工难点必须在施工前做好充分技术、物资材料的准备，对症下药、严格把关。

施工难点
主要对策
墙面、地面湿作业多
石材、饰面砖工程较多，为干挂、湿贴作业，严格按相关规范施工，同时加大地面的成品保护及安全防护措施的力度，派专人进行成品保护管理。
成品保护
本工程在施工运输过程中，难免出现磕碰地面、墙面的问题，我们安排专人，采用多种措施，进行成品保护工作。成品保护不仅在施工过程中，在工程竣工后也要注意，以此保证呈现给业主一个精品工程
与常规设备及专业系统施工单位的协调
成立专门协调小组，分别与各施工单位及专业系统的承包商联系，了解他们的施工内容及时间安排，及时制定出全套配合协调计划，并反馈给各设备系统承包商，取得一致的协调作业方案，并随时根据实际行动情况，及时修改方案。
第二章 工程前期准备工作
一个工程项目要想能够正常顺利地施工，施工现场就必须具备一定的条件。现场施工准备分内业与资料准备和外业与物质准备两大部分。
一、工程项目前期管理的内容
1、施工图的管理；
2、施工组织设计；
3、材料供应计划的制定；
4、项目控制主要文件的收集、整理；
5、外业与物质准备；
6、工程组织规范条例的整理。
二、工程施工准备原则
1、超前原则：对于新建工程，工程的准备工作应在装饰施工前期开始着手；
2、关联原则：工程的准备工作不仅需要详细了解工程本身的设计要求，而且要了解与之关联的结构、机电安装工程的设计要求及其施工情况；
3、覆盖原则：工程准备的工作应覆盖工程管理的各个方面，包括技术、经济、材料、机具、人员组织、现场条件等等，不留缺口；
4、贯串原则：工程的准备工作不仅做在施工前，而且要贯串施工全过程；
第三章 主要的施工方法
本工程工期紧，涉及的专业技术工种多，各个工种、各个工序间关系密切，间隔周期短，要求交叉配合等基本特点。根据以上特点，采用分段、定点流水施工组织方式是针对该下面工程的较理想的方法。把本工程项目从立面上分为三个施工段，一二楼为第一施工段，三四楼第二个施工段，商业街为第三个施工段。
流水施工组织方式具有以下特点：
1、根据工期要求科学的利用了工作面；
2、施工队及其工人实现了专业化施工，可使工人的操作技术熟练，能更好地保证工程质量，提高劳动生产率；
3、专业施工队及其工人能够连续作业，使相应的专业队伍之间实现了最大限度的、合理的搭接；
4、单位时间投入施工的资源量较为均衡，有利于资源的供应的组织工人作；
5、为文明施工和进行现场的科学管理创造了有利条件。
根据本工程的特点，按照流水施工组织的范围划分，它是在若干个单位工程之间组织起来的流水施工。反映在项目施工进度上，是项目施工的总进度计划（详见施工进度计划部分）。
第一节 工程施工技术要求
根据本工程特点，在整个施工过程中认真对待每一道施工工序，应采用有效的技术措施、成熟的操作规程，严格的质量检测措施和施工方案去完成每个部位的施工。施工工艺要求如下：
1、在施工时具体施工工艺除施工图已标明外，均需按DBJ/T01-26-2003《建筑安装分项工程施工艺规范》进行施工。
2、施工前应根据图纸现场放线，以实际尺寸核对图纸交经1：1放样确认无误后再下料施工，所有装修尺寸均需施工员现场放线，复核；石材厂商与施工方核对做出正确排版图，由设计师核准后方可施工；
3、大理石、花岗岩及墙砖地砖在施工前要把基层处理好，达到要求后方可进行粘贴，在粘贴前做好产品的防浸透处理；
4、所有施工部位用到木夹板及木方材(如天花、隔墙、木做造型等）地方，都要进行防腐防火处理，刷两遍防火涂料；预埋于墙体中的木材应作防腐处理。
5、所有洗手间、淋浴间及餐间等功能区的内墙部位均要用刚性防水材料做好防水处理；木结构靠外墙或靠卫生间的墙面应做防水处理。
6、石膏板吊顶要错缝布置，螺丝必须采用经过防腐处理或不锈钢螺丝。
7、所有天花或墙面石膏板与木夹板或墙面拼接处，为防止开裂，均要以网格带、纸带或布带做好防裂处理；墙面两种材料的交界处要加200mm宽钢丝网后再做粉刷找平。
第二节 工程施工程序
本工程的施工程序结合功能分区的不同表现方式，按照先后顺序，进行程序排列。施工时就要考虑到如何使之搭接合理。故施工程序必须依照施工特点来展开。
施工程序为：熟悉图纸→场地交验→施工准备→测量定位→材料设备订购→给排水及电气管线工程→天花工程 → 墙面工程→地面工程→灯具开关及插座安装→清洁收尾→成品保护→竣工验收
施工程序要在保证工期的前提下，在总体上实现施工的连续性和均衡性，讲究施工流程，确保施工质量，降低工程成本，通常情况下应做到：
1、统筹安排各类项目施工，做到各工种之间不相互干扰，有条不紊地交叉作业；
2、工程量大、施工难度大、工期长的项目要安排先行，确保重点；
3、按照施工工艺要求，须先期投入施工或起主导作用的工程项目优先进行；
4、基础部分以及隐蔽工程项目先做，通过规范验收后，再进行饰面工程；
7、上下工序的交接要分清责任，做好上下工序的中间交接验收；
8、确保工艺流程的合理性，通常应按照先上后下、先里后外的次序进行排列；
9、注意已完工的成品、半成品保护，且保护方法要科学合理并有专人监管。

第三节 安装工程施工方法
第一目 电气工程施工方法
一、施工工艺
（1）、线管安装 ：线管安装材料为镀锌钢管，线管敷设在天花吊顶内；
二、电缆、电线敷设
（1）、一般规定
1、电缆、电线所采用的型号、规格应符合设计规定。当设计无规定时，导线线芯的最小截面应符合规范的规定（见下图）。
2、 导线的连接应符合下列要求：
3、导线与设备、器具的连接应符合下列要求：
3.1、截面为10平方毫米及以下的导线可直接与设备、器具的端子连接；
3.2、 截面2.5平方毫米及以下的多股铜芯线应先拧紧搪锡或压接端子后再与设备、器具的端子连接。
3.3、 剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。
4、 在配线的分支线连接处，干线不应受到支线的横向拉力。
5、 在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。
6、 当配线采用多相导线时，其相线的颜色应易于区分，相线与零线的颜色应不同，同一建筑物、构筑物内的导线，其颜色选择应统一；保护地线（PE线）应采用黄绿颜色相间的绝缘导线；零线宜采用淡兰色绝缘导线。
7、 配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家《电气装置安装工程电气设备交接试验标准》的有关规定，并应作好记录。
8、配线工程施工后，保护地线（PE）连接应可靠。对带有漏电保护装置的线路应作模拟动作试验，并应作好记录。
（2）管内穿线
1、 对穿管敷设的绝缘导线，其额定电压不应低于500V。
2、 管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行；穿线前，应将电线
保护管内的积水及杂物清除干净。
3、 不同回路、不同电压等级和交流与直流的导线，不得穿在同一根管内，但下列几种情况或设计有特殊规定的除外：
3.1、 电压为50V及以下的回路。
3.2 、照明花灯的所有回路。
3.3、 同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于8根。
4、 同一交流回路的导线应穿于同一钢管内。
5、 导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。
6、 导线穿入钢管时，管口处应装设护线保护导线；在不进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。
三、灯具安装
1、灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。
2、灯具不得直接安装在可燃构件上；当灯具表面高温部位靠近可燃物时，应采取隔热、散热措施。
3、.螺口灯头的妆线应符合下列要求：
3.1 、相线应接在中心触点的端子上，零线应接在螺纹的端子上。
3.2 、灯头的绝缘外壳不应有破损和漏电。
3.3 、对带开关的灯头，开关手柄不应有裸露的金属部分。
4 、投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。
5、金属卤化物灯的安装应符合下列要求：
5.1 、灯具安装高度宜大于5m，导线应经接线柱与灯具连接，且不得靠近灯具表面。
5.2 、灯管必须与触发器和限流器配套使用。
5.3 、落地安装的反光照明灯具，应采取保护措施。
6、嵌入顶棚内的装饰灯具的安装应符合下列要求：
6.1、 灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上。
6.2 、矩形灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于5mm。
6.3 、日光灯管组合的开启式灯具，灯管排列应整齐，其金属或塑料的间隔片不应有扭曲等缺陷。
四、插座、开关
（1）.插座
1、插座的接线应符合下列要求：
1.1 、单相两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。
1.2、 单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔。插座的接地端子不应与零线端子直接连接。
1.3、当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；其配套的插头，应按交流、直流或不同电压等级区别使用。
1.4、 同一场所的三相插座，其接线的相位必须一致。
2、暗装的插座应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
4、在潮湿场所，应采用密封良好的防水防溅插座。
（2） 开关
1、安装在同一建筑物、构筑物内开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。
2、开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15-0.2m；开关底部距地面高度宜为1.3m；
3、并列安装的相同型号开关距地面高度应一致，高度差不应大于1mm；同一室内安装的开关高度差不应大于5mm；
4、相线应经开关控制；
5、暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
五、照明配电箱
1、照明配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
2、照明配电箱不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱应经阻燃处理。
3 、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
4 、照明配电箱应安装牢固，其垂直偏差不应大于3mm；暗装时，照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
5、照明配电箱底边距地面高度宜为1.5m,照明配电板底边距地面高度不宜小于1.8m。
6、照明配电箱内，应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。
7、照明配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
8、照明配电箱上应标明用电回路名称。
六、电气装置的接地
（1）.一般规定
1、 电气装置的下列金属部分，均应接地或接零：
1.1、电机、变压器、电器、携带式或移动式用电器具等的金属底座或外壳。
1.2、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门。
1.3、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
1.4、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
1.5、电缆桥架、支架和井架。
1.6、控制电缆的金属护层。
2 、接地装置的敷设
2.1、接地体顶面埋设深度应符合设计规定。当无规定时，不宜小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
2.2、垂直接地体的间距不宜小于其长度的2倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。
2.3、接地线应防止发生机械损伤和化学腐蚀。在与公路、铁路或管道等交叉及其可能使接地线遭受损伤处，均应用管子或角钢等加以保护。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
2.4、接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
2.5、每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
2.6、接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
3、接地体（线）的连接
3.1、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定处理。
3.2、接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定。
3.3、利用各种金属构件、金属管道等作为接地线时，应保证其全长为完好的电气通路。利用串联的金属构件、金属管道作接地线时，应在其串接部位焊接金属跨接线。
第二目 给排水安装施工方法
1.卫生器具的规格、型号必须符合设计要求，并有出厂合格证，卫生洁具外观应规矩，造形周正，表面光滑美观，无裂纹，边缘平滑，色调一致。
2．器具的位置、标高、间距等尺寸，要按设计图纸或标准图《卫生设备安装（S342）》将线放好。
4.管道或附件与卫生器具的陶瓷件连接处，应垫以胶垫、油灰等填料和垫料。
5.大便器、小便器的排水出口承接头应用油灰填充，不得用水泥砂填充，
6.各种卫生器具安装尺寸和安装质量必须符合相关的技术参数。
9.便器安装时，按设计尺寸先在墙上划好十字中心线，并保证横平竖直，美观又便于连接管子，用螺丝固定时，螺钉与孔间须垫铅皮。
11.卫生设备安装时，要将上、下水接口临时堵好，卫生设备安装后，要将各进入口堵塞好，并要及时做好成品保护措施。
第四节 装饰工程主要施工方法
第一目 轻钢龙骨石膏板吊顶工程
一、施工要点
（1）吊顶骨架安装
1、根据设计要求选用龙骨主件及配件并准备好固结材料和施工工具。
2、在结构基层上，在墙面和柱面上，按吊顶高度要求弹出标高线，确定吊顶标高、龙骨及吊点位置。弹线清楚，位置准确，其水平允许偏差±5mm。主龙骨端部或接长部位增设吊点
3、吊件加工与固定：在吊点位置点处固定膨胀吊杆，用吊杆连接固定龙骨。吊杆端头螺纹部分长度大于等于30mm，以便于有较大的调节量。所有吊筋整齐一致，符合安装要求。
4、木制拱廊部分吊筋间距小于0.8m，微孔铝板部分、石膏板部分吊筋间距小于等于1m。
5、龙骨的安装与调平：
龙骨安装顺序，先安装主龙骨后安装次龙骨，特殊情况时主、次龙骨一次安装；用一吊环将龙骨箍住；先将主龙骨与吊杆连接固定，与吊杆固定时，用双螺帽在螺杆穿过部位上下固定。然后按标高线调整主龙骨的标高，使其在同一水平面上；主次龙骨的位置，一般应按装饰板材的尺寸在主龙骨底部弹线，用挂件固定，并使其固定严密，不得有松动。
6、为防止主龙骨向一边倾斜，吊挂件安装方向应交错进行，小龙骨垂直于主龙骨；横撑下料尺寸要比名义尺寸大2-3mm，其中距视装饰板材尺寸决定，一般安置在板材接缝处。
7、吊顶施工过程中，土建与电气设备等安装作业应密切配合，特别是预留孔洞、吊灯等处的补强应符合设计要求，以保证安全。
8、各类石膏板安装：
8.1、石膏板安装方法采用螺钉安装法。石膏板的长边与次龙骨呈交叉状态，使端边落在次龙骨中央部位。石膏板从吊顶的一端开始错缝安装，逐块排列，余量放在最后安装。
8.2、石膏板与墙面留6mm的间隙。石膏板与石膏板之间空2-3mm。自攻螺丝与石膏板边距离：面纸包封的板边10-15mm间隙，切割的板边距离15-20mm；钉距为150-170mm。
8.3、安装双层石膏板时，面层板与基层板的接缝错开，不得在同一根龙骨上接缝。石膏板与龙骨固定，从一块板的中间向板的四边固定。石膏板的接缝，按设计要求进行板缝处理。螺钉头略埋入板面，并使纸面不破损为度，钉眼作除锈处理，并用石膏腻子抹平。
二、质量要求
1、吊顶工程所用材料的品种、规格、颜色、配件以及基层构造、固定方法应符合设计要求和有关现行国家标准。
2、吊顶龙骨在运输安装时，不得扔摔、碰撞。龙骨应平放，防止变形；面板在运输和安装时，应轻拿轻放，不得损坏板材的表面和边角。运输时应采取相应措施，防止受潮变形。
3、吊顶龙骨应该存放在地面平整的室内，并应采取措施，防止龙骨变形、生锈；面板应按品种、规格分类存放于地面平整、干燥、通风的地方并根据不同面板的性质分别采取措施，防止受潮变形。
4、骨架顺直，无弯曲变形，安装牢固。
5、龙骨和罩面板安装控制在允许偏差内。
三、应注意的质量问题
1. 吊顶不平：原因在于大龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。施工时应检查各吊点的紧挂程度，并接通线检查标高与平整度是否符合设计和施工规范要求。
2. 轻钢骨架吊固不牢：顶棚的轻钢骨架吊杆应与结构主体可靠连接，并应拧紧吊杆螺母以控制固定设计标高；顶棚内的管线、设备件不得吊固在轻钢骨架上。

第二目 墙面贴墙砖工程
一、工艺流程图：
施工准备
弹线定位
挂线
就位固定
勾缝、勾缝勾缝
验收
砖料浸泡

二、操作要点：
1、施工前，开箱检查进场的釉面砖，验明所进材料是否为符合施工要求的品种、规格及色彩等。不同色泽釉面砖应分开堆放，按工程要求，分层、分段、分部位使用材料。
2、浸砖和浸润墙面：这是保证饰面质量的关键环节。粘贴前，釉面砖放入清水，浸泡2小时以上，然后取出晾干，手按砖背面无积水，即可粘贴。如果釉面砖不浸泡，或浸泡时间不够，就会导致釉面砖起壳脱落现象。
砖墙要提前1天湿润好，混凝土墙可提前3-4小时湿润，这样便不会再吸走粘结砂浆中的水分，影响安装质量。
3、弹竖线：应先检查墙面的平整度及室内尺寸，测准釉面砖粘结层厚度，一般为4-6mm。
4、弹水平线：这是保证饰面层表面平整、横平竖直的重要措施。水平线，可用水平仪划出水平线，然后根据砖的规格弹好各分层线。
5、挂线：选用已弹好的竖线→每面墙的两个端点→在下面用拖板尺垫平垫牢，使它和墙面底砖下线相平→在拖反尺上划出尺杆，其目的是决定能否赶整砖。开始试铺，然后，确认无误后，在水平方向由左向右，在垂直方向上由下往上，开始粘贴墙面砖。
6、墙面砖粘贴：粘贴砂浆的种类和配合比例,粘结砂浆可按体积比采用1：1水泥砂浆（加20%108胶水）面砖背面粘结层厚度应满抹灰浆，厚度约5MM，四边刮成斜面。釉面砖就位与固定→用橡皮锤或灰匙木柄轻击砖面，使之压实与邻而齐平；粘贴5-10块后用靠尺检查表面平整度。阳角拼缝，用切割机将面砖边沿切成45º斜角（保证接缝平直、密实）。釉面砖粘贴后应进行清缝。用专用填缝剂对砖缝勾缝，并均匀压实且表面平滑，等嵌缝材料硬化后，清洗表面。
7、内墙饰面砖工程质量允许偏差表：（GB50210-2001）
序号
项目
允许偏差
1
表面平整度（2m）
3mm
2
立面垂直
2mm
3
阴阳角方正
3mm
4
接缝平直
2mm
5
接缝高低
0.5mm
三、成品保护：
施工验收完毕的墙面应进行保护，要避免重物搬运和物件硬物的撞击。严禁在已完工的墙面上凿洞，以破坏面砖与基层的粘接。墙的阳角和门口处，应用木板保护，以免碰坏瓷砖。文化石的铺贴施工与饰面砖类似，不再详述。
第三目 地面砖铺贴工程
一、工艺流程图：

基层处理
弹线定位

砖材浸泡
铺结合层
就位固定
验 收
清 缝

二、操作要点：
1、基层处理：在地面砖铺贴前，应先挂线检查并掌握楼地面垫层的平整度，做到心中有数。然后清扫基层并用清水冲净，如为光滑的混凝土楼面应凿毛。对于地面的基层表面应提前一天浇水湿润。
2、弹线、定位根据设计要求确定地面标高线和平面位置线。可以用尼龙线或棉线在墙面标高点上拉出地面标高线以及垂直交叉的定位线。
3、铺抹结合层：在刷干净的地面上刷一层水泥浆，然后摊铺水泥砂浆，厚度一般小于10mm，作为砂浆结合层，然后按定位线、花色进行试铺。
4、按定位线的位置铺地砖：用1：1的水泥砂浆摊在地砖背面上，再将地砖与地面铺贴，并用橡皮锤击瓷砖面，使其与地面压实，并且高度与地面标高线吻合。铺贴5块以上时应用水平尺检查平整度，对高的部分用橡皮锤敲平，低的部分起出地砖后用水泥浆垫高。地砖的铺贴程序，对于面积较小的部分（小于40M2），通常是做T字形标准高度面，面积较大时，通常按中心十字形做出标准高度面，这样可便于多人同时施工。
5、整幅地面铺贴完毕后，养护2天再进行抹缝施工。抹缝时，将专用填缝剂在缝隙上擦抹，使瓷砖的对缝内填满，再将地砖表面擦净。

第四目 地面石材工程
一、施工工序
施工工序：清理基层→弹线→安装标准块→铺贴→勾缝→养护。
二、施工要求
1、首先要检查地面的平整度，清洗地面，高差较大的要先用素混凝土找平，高出的部位要打低至地坪要求，当即要施工的地面应先扫水泥浆一层，安放石材板再用木锤或橡皮锤敲压挤实板块，直至没有空鼓的地方为止。用2米直尺检查平整，最后抹净石料表面赃物，使用前清洗打蜡上光（特殊情况在按合同要求另行规定）。
2、每一块石材由承包商做六面防水渗透处理，建筑石材施工安装前应进行防污保护。
3、铺贴时，所用材料应符合质量要求。石材要根据图案和纹理试拼编号；
4、石材板铺贴后，水泥砂浆达到60~70%强度方可打蜡上光；
三、操作要点：
1、施工工具：墨斗线、水平尺、直角尺、木抹子、橡皮锤、尼龙线等。
2、选料：磨光板面要平滑，磨光度要符合要求，纹理排列要统一，所有板块外边缘切口要直，无缺棱、掉角，平面不能有坑窝、缺棱、缺角、裂缝、色斑、色线等，也不能有明显色差。厚度要基本一致，长、宽度尺寸要准确，对角线差误不超0.5mm。
3、清理基层，然后在基层（或找平层）上刷一遍水灰比0.4-0.5的水泥浆，随刷随摊铺水泥砂浆结合层；
4、弹线：弹出中心线。在房间内四周墙上取中，在地面上弹出十字中心线，按板材的尺寸加预留缝放样分块；铺装时按分块的位置，每行依次挂线；地面面层标高由墙面水平基准线返下找出。
5、铺贴：是石材地面铺设的主要工序。擦去背面浮灰，粘结层砂浆为30~50mm厚干硬性水泥砂浆，先在沿墙处两侧按弹线和地面标高线先铺一层石材板，以此作为标筋两侧挂线，中间铺设以此线为准；如十字中心线为中缝，可在十字线交叉点对角线安放两块标准块；标准块应用水平尺和角尺校正。
6、将石材安放在铺设的位置上，对好纵横缝，用橡皮锤（或木锤）轻轻敲击板块料，使砂浆振实，当锤击到铺设标高后，将石材搬起移至一旁，详细检查砂浆粘结层是否平整、密实，如有孔隙不实之处，应及时用砂浆补上，最后抹上一层水灰比为0.4-0.5的水
