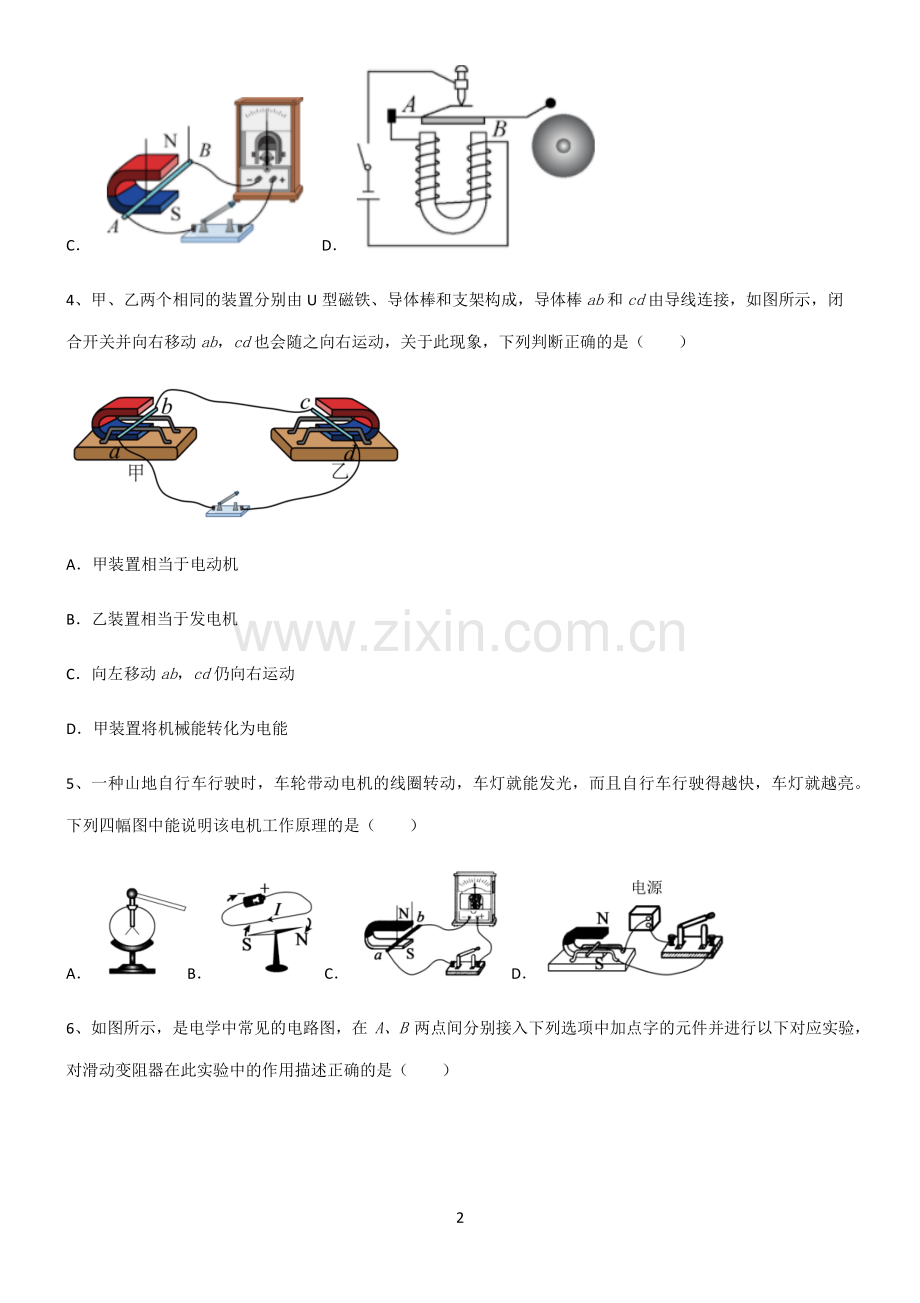

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年九年级第二十章电与磁重难点归纳年九年级第二十章电与磁重难点归纳 单选题 1、下列有关磁场和磁感线的说法中，正确的是（）A磁场和磁感线都是真实存在于磁体周围的 B磁场的强弱可以用磁感线的疏密程度来表示 C有磁感线的地方就有磁场，没有磁感线的地方没有磁场 D磁场的基本性质是可以对放入其中的物体产生力的作用 2、新能源电动汽车的动力装置是电动机，图中符合其工作原理的是（）ABCD 3、如图所示实验装置的原理与电动机的工作原理相同的是（）AB 2 CD 4、甲、乙两个相同的装置分别由 U 型磁铁、导体棒和支架构成，导体棒ab和cd由导线连接，如图所示，闭合开关并向右移动ab，cd也会随之向右运动，关于此现象，下列判断正确的是（）A甲装置相当于电动机 B乙装置相当于发电机 C向左移动ab，cd仍向右运动 D甲装置将机械能转化为电能 5、一种山地自行车行驶时，车轮带动电机的线圈转动，车灯就能发光，而且自行车行驶得越快，车灯就越亮。下列四幅图中能说明该电机工作原理的是（）ABCD 6、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）3 探究电流与电阻的关系时是为了调节电阻两端电压成倍数变化 用“伏安法”测电阻时是为了改变定值电阻两端电压，测量对应电流 研究影响电阻大小因素时是为了更换不同电阻丝，保持电流不变，测量对应电压值 研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁，保持电流不变 ABCD 7、对如图所示的实例或实验解释正确的是（）A图中多个大功率用电器同时使用一个插线板不会有安全隐患 B图中人站在绝缘板上，双手同时握住火线和零线不会触电 C图中可用来演示电磁铁磁性强弱与电流大小的关系 D图中可用来演示发电机原理 多选题 8、对下列各图的描述中，正确的是（）4 A甲图中导体棒ab竖直向上运动时，电流表指针将会摆动 B乙图的实验表明电可以生磁 C丙图的实验可以探究电磁铁磁性的强弱与电流的关系 D丁图中螺线管上方小磁针静止时a端是S极 9、如图所示，小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L 为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是（）A受控电路中，导线b端应连接照明电路的火线 B光敏电阻的阻值随光照强度的增大而减小 C如果提高控制电路电源电压，照明灯白天也可能发光 D当光照强度增大时，电压表示数减小 10、为节约水资源，学校卫生间安装了红外线感应冲水器。主要结构如图所示，R的阻值受到光照强度的影响，电磁铁的铁芯 2 与水管的阀门相连，有人使用挡住光时，铁芯 2 被吸入线圈内，实现冲水。下列说法正确的是（）5 A通电时，线圈A的左端为 S 极 B把电源两极调换位置后，铁芯 2 将无法被吸入线座内 C电阻R的阻值随光照强度增大而增大 D把铁芯 1 换成铜芯效果也一样 综合题 11、梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）方法一 器材：开关 S，电源转换器（把 220V 交流电压转换为 6V 直流电压弹回），电风扇，热敏电阻Rx，电热丝（电阻不变），电磁继电器（线圈电阻不计，线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回）功能：闭合开关 S。当温度低于 60时，机器吹热风；当温度高于 60时，机器吹冷风，受控电路（220V 工作电路）吹热风时功率为 120W、吹冷风时功率为 20W；6 (1)请以笔画线代替导线完成电路连接_；(2)定值电阻R的阻值为_；(3)电热丝的阻值为_。方法二 器材：开关 S，电源转换器（把 220V 交流电压转换为 6V 直流电压），定值电阻R0，湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）功能：闭合开关 S。当湿度大于 40%时，机器吹热风；当湿度小于 40%时，机器吹冷风。受控电路（220V 工作电路）吹热风时功率为 120W，吹冷风时功率为 20W；(1)请以笔画线代替导线完成电路图连接_；7 (2)定值电阻R0的阻值为_；(3)电热丝的阻值为_。12、超载是严重的道路交通违法行为，危及人民群众的生命财产安全。在综合实践活动中，科技小组为交警部门设计了“汽车超载记录器”，原理如图甲所示，电源电压U为 6V，电磁继电器线圈电阻R0=10，当通过线圈的电流大于或等于 0.1A，电磁继电器的衔铁被吸下，R1为定值电阻，R为压敏电阻，其电阻与所受压力的关系如图乙所示。记录器设置的报警压力F0=2.0105N。当压力不超过F0时，绿灯亮；超过F0时，报警系统启动，红灯亮，同时电控照相机（图甲中未画出）启动，抓拍违法车辆。（1）图甲中，_（选填“A”或“B”）是绿灯，绿灯上标有“3V3W”的字样，则绿灯正常发光时的电阻为_；（2）定值电阻R1的阻值为_；（3）为保护路面，需要调小报警压力F0，则可把R1换成阻值_（选填“大一些”“小一些”或“不变”）的定值电阻。8 人教版 2022 年九年级第二十章电与磁_029 参考答案 1、答案：B 解析：A磁场是客观存在的物质，而磁感线不是磁场中真实存在的曲线，而是人为画出的，它可以形象地描述磁场，故 A 错误；B磁场的强弱可以用磁感线的疏密程度来表示，磁感线越密集的地方的磁场越强，故 B 正确；C磁体周围存在磁场，与磁感线的有无无关，故 C 错误；D磁场的基本性质是可以对放入其中的磁体能产生力的作用，故 D 错误。故选 B。2、答案：C 解析：电动机是利用通电导体在磁场中受力的原理制成的。A该实验探索的是磁极之间的相互作用，故 A 不符合题意；B该实验是奥斯特实验，探索的是通电导线周围存在磁场，故 B 不符合题意；C该实验探索的是通电导体在磁场中受力现象，是电动机的工作原理，故 C 符合题意；D探索的是通电螺线管的磁场特点，故 D 不符合题意。故选 C。3、答案：B 解析：AC图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故 AC 不符合题意；9 B图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故 B 符合题意；D电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故 D 不符合题意。故选 B。4、答案：D 解析：A甲装置中导体棒ab向右运动，切割磁感线产生感应电流，相当于发电机，故 A 错误；B感应电流流过导体棒cd，在磁场作用下，导体棒cd向右运动，乙装置相当于电动机，故 B 错误；C向左移动ab，会切割磁感线产生感应电流，由右手定则得，产生的感应电流方向为b到a。感应电流流过cd，在磁场作用下，cd会运动。由左手定则得，cd向左运动，故 C 错误；D甲装置中导体棒ab向右运动，切割磁感线产生感应电流，将机械能转化为电能，故 D 正确。故选 D。5、答案：C 解析：由题意知，车灯能发光是线圈在做切割磁感线时产生电流，即是发电机的工作过程。A验电器是利用同种电荷相互排斥工作的，故 A 不符合题意；B图示实验说明电流周围存在着磁场，故 B 不符合题意；C图示实验是电磁感应现象，发电机的工作原理图，故 C 符合题意；D图示实验是通电导体在磁场中受到力的作用，是电动机的工作原理，故 D 不符合题意。故选 C。6、答案：D 10 解析：探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变；用“伏安法”测电阻时，滑动变阻器是为了改变定值电阻两端电压，测量对应电流，进行多次实验测量求平均值，减小误差；研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝，保持电压不变，测量对应电流值，研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变，为了让匝数不同电磁铁通过的电流相等，通过调节滑动变阻器保持电流不变，故 ABC 错误，D 正确。故选 D。7、答案：D 解析：A图中多个大功率用电器同时使用一个插线板会造成电流过大，存在安全隐患，故 A 错误；B图中人站在绝缘板上，双手同时握住火线和零线会造成双线触电，故 B 错误；C图中可用来演示通电导体在磁场中受力，不是电磁铁磁性强弱与电流大小的关系，故 C 错误；D图中闭合电路的一部分导体在磁场中切割磁感线，导体中产生感应电流，这是电磁感应现象，是发电机的原理，故 D 正确。故选 D。8、答案：BC 解析：A甲图中导体棒ab竖直向上运动时，不能切割磁感线，不满足感应电流产生的条件，电路中不会产生感应电流，电流表指针不会转动，故 A 错误；11 B乙图中是奥斯特实验，说明电能生磁，故 B 正确；C丙图中改变滑动变阻器的电阻可以改变电磁铁的电流，通过观察电磁铁吸引铁钉的多少可以确定电磁铁磁性强弱，从而研究电磁铁磁性的强弱与电流的关系，故 C 正确；D由安培定则可以判断通电螺线管的左端为 S 极，根据磁极间的相互作用规律，上面小磁针静止时a端为 N极，故 D 错误。故选 BC。9、答案：BD 解析：A开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线，b端应连接照明电路的零线，故 A 错误；B由题知，照明灯在天暗时发光，说明此时照明电路闭合，即衔铁上动触点与静触点接触，由图可知此时衔铁应被释放，则电磁铁的磁性减弱，说明控制电路中的电流变小，根据=可知控制电路中的电阻变大，即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以，该光敏电阻的阻值随光照强度的增大而减小，故 B 正确；C如果提高控制电路的电压，由欧姆定律可知，控制电路中的电流增大，在白天时，控制电路的电流很大，衔铁会被吸下，照明灯 L 不发光，且到晚上时，由于控制电路的电压高、电流大，也可能导致衔铁被吸下，照明灯 L 也可能不发光，故 C 错误；D控制电路中两电阻串联，电压表测光敏电阻R2两端电压，当光照强度增大时，光敏电阻R2的阻值减小，由串联电路的分压原理知，R2的两端电压减小，即电压表示数减小，故 D 正确。故选 BD。10、答案：ACD 解析：12 A由电路图可知，电流从电磁铁右端流入，左端流出，根据安培定则可知，线圈A的右端为 N 极，左端为 S极，故 A 正确；B把电源两极调换位置后，电磁铁的磁极位置发生改变，但依旧可以吸引铁芯，故 B 错误；C有人使用挡住光时，光照强度减弱，电阻的阻值减小，使电路中的电流增大，电磁铁磁性增强，吸引铁芯，则电阻R的阻值随光照强度增大而增大，故 C 正确；D此装置中，电磁铁吸引铁芯 2，实现水阀的开闭，与铁芯 1 与无关，则把铁芯 1 换成铜芯效果也一样，故 D正确。故选 ACD。11、答案：120 484 120 484 解析：方法一：(1)1由图知温度为60C时，热敏电阻的阻值为40，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），若控制电路只有热敏电阻，则电流为 =6V40=0.15A 电流小于 0.2A（线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回），则需要将定值电阻0 13 和热敏电阻x并联连接时，线圈中电流才能达到 0.2A，电磁继电器的动触点要接在火线上，温度低于60C时吹热风；根据图像可知，随温度的降低，x的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：(2)2根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流 =0+x=0.2A 即 6V0+6V40=0.2A 解得0=120。(3)3由于吹热风时功率为 120W、吹冷风时功率为 20W，且电热丝和电风扇并联连接，所以电热丝消耗的功率为 丝=热 冷=120W 20W=100W 则电热丝的电阻为 =2丝=(220V)2100W=484 14 方法二：(1)4由图知当湿度为40%时，湿敏电阻的阻值为40，湿敏电阻随湿度的增加而减小；若控制电路只有湿敏电阻，则电流为 =6V40=0.15A 电流小于 0.2A（线圈电流大于 0.2A 时衔铁被吸下，线圈电流小于 0.2A 时衔铁被弹回），则需要将定值电阻0和湿敏电阻x并联连接时，线圈中电流才能达到 0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图像可知，随湿度的增加，x的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：(2)5根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流 =0+x=0.2A 即 6V0+6V40=0.2A 解得0=120。(3)6由于吹热风时功率为 120W、吹冷风时功率为 20W，且电热丝和电风扇并联连接，所以电热丝消耗的功率 15 为 丝=热 冷=120W 20W=100W 则电热丝的电阻为 =2丝=(220V)2100W=484 12、答案：A 3 30 小一些 解析：（1）1由图乙可知，压力越大，电阻越小，电路中电流越大，电磁铁磁性越强，衔铁被吸下，B 灯亮，是红灯，则 A 是绿灯。2绿灯正常发光时的电阻为 灯=额2额=(3V)23W=3（2）3当通过线圈的电流大于或等于 0.1A，电磁继电器的衔铁被吸下，报警系统启动，此时电路中总电阻为 总=6V0.1A=60 记录器设置的报警压力F0=2.0105N，由图乙可知R=20，定值电阻R1的阻值为 R1=R总-R-R0=60-10-20=30（3）4为保护路面，需要调小报警压力F0，则压敏电阻增大，使总电阻不变，可把R1换成阻值小一些的定值电阻。
