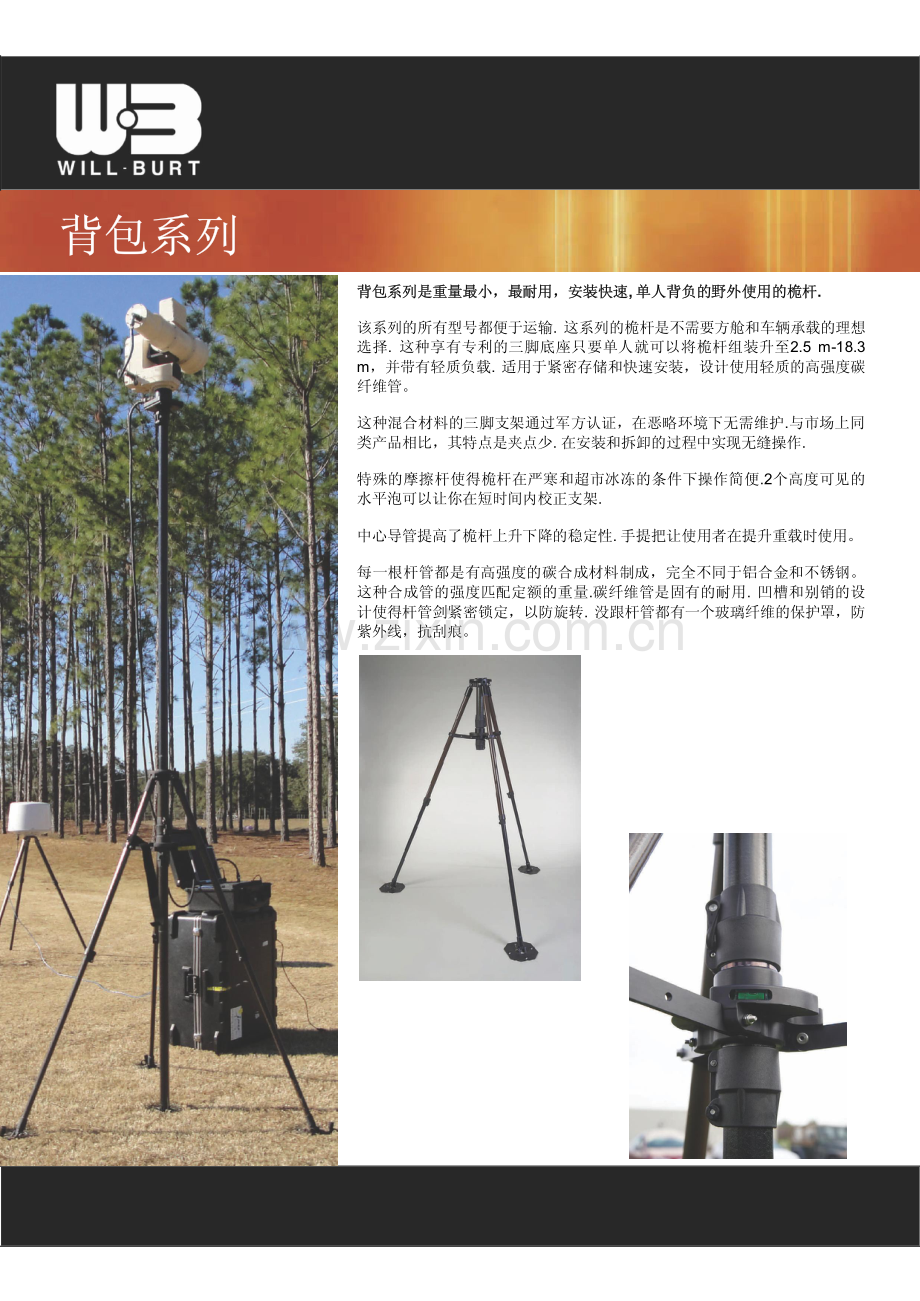

背包系列背包系列 背包系列是重量最小，最耐用，安装快速背包系列是重量最小，最耐用，安装快速,单人背负的野外使用的桅杆单人背负的野外使用的桅杆.该系列的所有型号都便于运输.这系列的桅杆是不需要方舱和车辆承载的理想选择.这种享有专利的三脚底座只要单人就可以将桅杆组装升至2.5 m-18.3 m，并带有轻质负载.适用于紧密存储和快速安装，设计使用轻质的高强度碳纤维管。这种混合材料的三脚支架通过军方认证，在恶略环境下无需维护.与市场上同类产品相比，其特点是夹点少.在安装和拆卸的过程中实现无缝操作.特殊的摩擦杆使得桅杆在严寒和超市冰冻的条件下操作简便.2个高度可见的水平泡可以让你在短时间内校正支架.中心导管提高了桅杆上升下降的稳定性.手提把让使用者在提升重载时使用。每一根杆管都是有高强度的碳合成材料制成，完全不同于铝合金和不锈钢。这种合成管的强度匹配定额的重量.碳纤维管是固有的耐用.凹槽和别销的设计使得杆管剑紧密锁定，以防旋转.没跟杆管都有一个玻璃纤维的保护罩，防紫外线，抗刮痕。Ranger&Recon 型号 总重 伸展高度 承载 带EZ Raze EZ Raze 总重*REC-CF-08 17 kg 2.4 m 27 kg REC-CF-12 18 kg 3.7 m 23 kg 30 kg 18 kg 29.5 kg REC-CF-16 19 kg 4.9 m 18 kg 31 kg 18 kg 27 kg REC-CF-20 20 kg 6.1 m 18 kg 31.5 kg 18 kg 25 kg REC-CF-24 21 kg 7.3 m 18 kg 32 kg 18 kg 22.7 kg REC-CF-28 25 kg 8.5 m 11 kg 33 kg 18 kg 20.4kg REC-CF-32 25.5 kg 9.7 m 9 kg 33.5 kg 18 kg 20.4 kg REC-CF-36 26 kg 11 m 7 kg 34 kg 14 kg 16 kg REC-CF-40 27 kg 12.2 m 4.5 kg 34.5 kg 14 kg 14 kg Ranger和Recon是便携式，轻质桅杆。这些桅杆可快速安装并将1.2米的杆管伸展至2.5-18.3 m，并带有轻质负载。桅杆的安装是否需要拉风绳取决于风速和负载类型.可调节的三脚支架能在凹凸不平的地面安装.每根杆管都是都高强度的碳纤维制成,稳定性强.系统随附一个直径150 mm附件安装盘平台，我们也可根据客户要求订制.Ranger桅杆系统是直径50 mm碳纤维管.Recon 是直径32mm的碳纤维管，承载更小。特征特征 三角支架三角支架 稳定性高 操作简单，摩擦锁定 军方认证 符合人体力学的杆管提升器符合人体力学的杆管提升器 用于提升重负载的杆管 Ranger:直径直径50 mm 便携便携 所有组件均放置于一个包里面 一到两人即可携带和运输 符合人体力学的双肩背包 专为军队设计 可选的 EZ Raze 系统 总重 型号 总重 伸展高度 额定承载*带 EZ Raze 承载 RAN-CF-16 26.5 kg 4.9 m 18 kg 38 kg 18 kg RAN-CF-20 27.5 kg 6.1 m 18 kg 39 kg 18 kg RAN-CF-24 29 kg 7.3 m 18 kg 40.5 kg 18 kg RAN-CF-28 29.5 kg 8.5 m 16 kg 41.5 kg 18 kg RAN-CF-32 31 kg 9.7 m 14 kg 43 kg 18 kg RAN-CF-36 32 kg 11 m 11 kg 44 kg 18 kg RAN-CF-40 33 kg 12.2 m 9 kg 45 kg 18 kg RAN-CF-44 36 kg 13.4 m 7 kg 48 kg 18 kg RAN-CF-48 37 kg 14.6 m 4.5 kg 49 kg 18 kg RAN-CF-52 38 kg 15.8 m 4.5 kg 50 kg 16 kg RAN-CF-56 40 kg 17 m 2.2kg 51.5 kg 16 kg RAN-CF-60 41 kg 18.3 m 2.2 kg/52.5 kg 14 kg*附加承载 工厂协议的最大承载 Recon:直径直径32 mm 可选的 EZ Raze 总重 承载 *总承载=EZ Raze+桅杆承载*所有型号都有单层四向的拉绳 Ranger Pack Ranger Pack是一款便携，轻质的桅杆，设计满足背包需求.总重30 kg，Ranger Pack是从基地到操作区域的理想便携设备.这套系统可以通过1到2人将3英尺的杆管升高至8米，承载23公斤。桅杆的安装是否需要拉风绳取决于风速和负载类型.可调节的三脚支架能在凹凸不平的地面安装.每根杆管都是都高强度的碳纤维制成,稳定性强.系统随附一个直径150 mm附件安装盘平台，我们也可根据客户要求订制 .特征特征:便携便携 所有组件均放置于一个包里面 一到两人即可携带和运输 耐用的军用背包耐用的军用背包 符合人体力学的双肩背包 专为军队设计 三脚架三脚架 重量轻 便于操作 摩擦锁定 军标810G认证 符合人体力学的杆管提升器符合人体力学的杆管提升器 用于提升重负载的杆管 Ranger Pack包括包括:直径50mm碳纤维管8根,guylines4根,热处理钢制拉绳地钉8根,铁锤,杆管提升器,负载安装平台,背包和使用说明 规格规格 Ranger Pack 伸展高度 8 m 拉绳 单层四向 杆管节数 8 杆管材料 高强度的碳纤维 三脚架 铝合金 总重 30 kg 背包系列背包系列 军标 810G 认证 所有背包系列的型号均满足以下条件:高温-方法501.5 Procedure I&Procedure II,CAT A1 低温-方法502.5 Procedure I&Procedure II,COLD C2 灰尘-方法510.5 Procedure I 沙-方法510.4 Procedure II 湿度-方法507.5 太阳辐射-方法505.5,Procedure II 盐雾 方法 509.5 震荡-方法516.6 特征 摩擦锁定摩擦锁定 使用在使用在腿部允许快速安装，无需担心拉力.杆管提升器为桅杆的提升提供了便捷的方式.带轮毂的运输包以高承载的轮毂为特点，满足Ranger 和 Recon所有设备的要求 三脚架上有2个水平泡，便于调平。，便于调平。EZ-Raze系统 EZ Raze 系统一种绞盘滑轮式负载运输系统.这一可选系统可允许单人在安全可控的情况下提升起多个天线以及重达40磅的设备.
