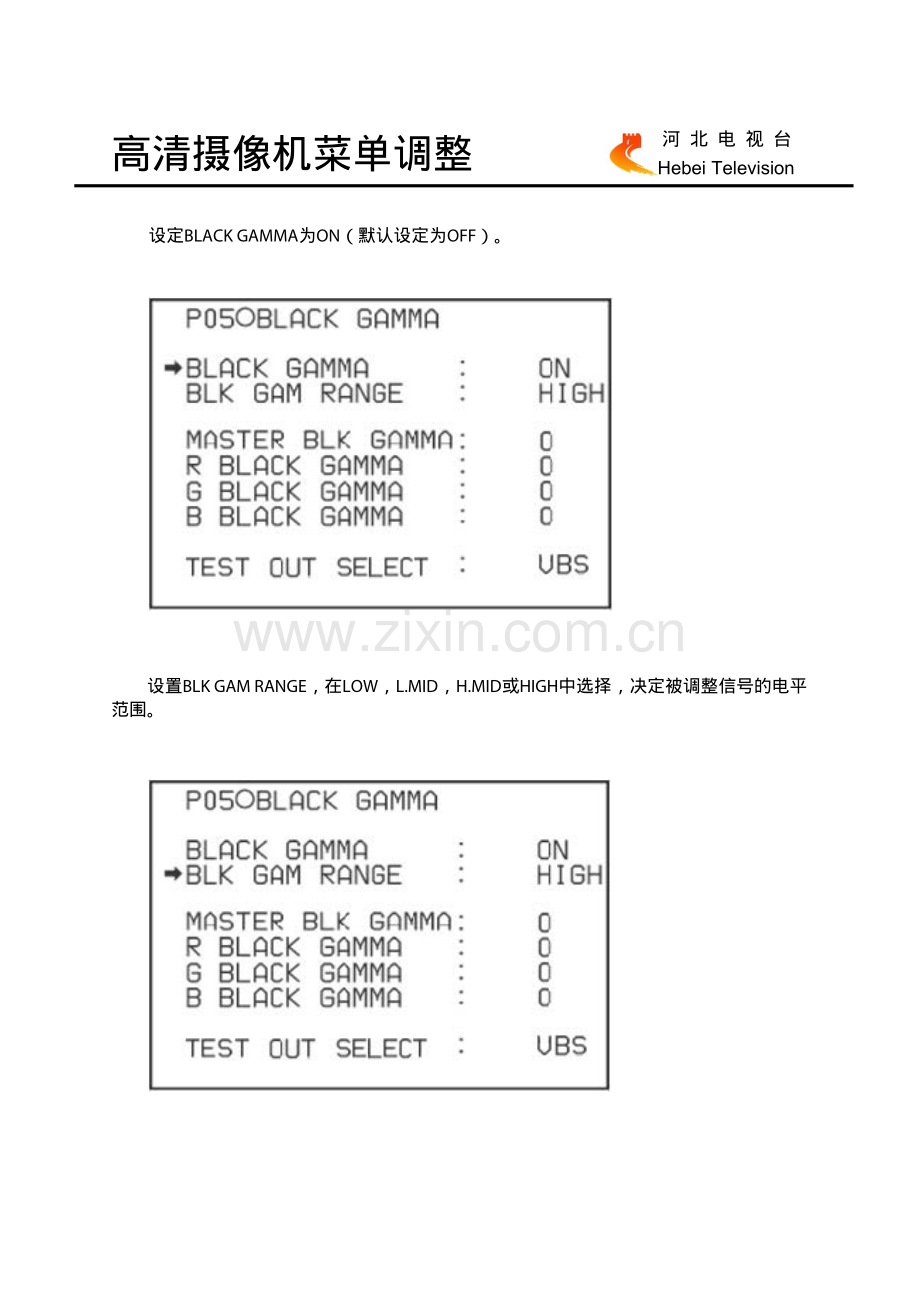

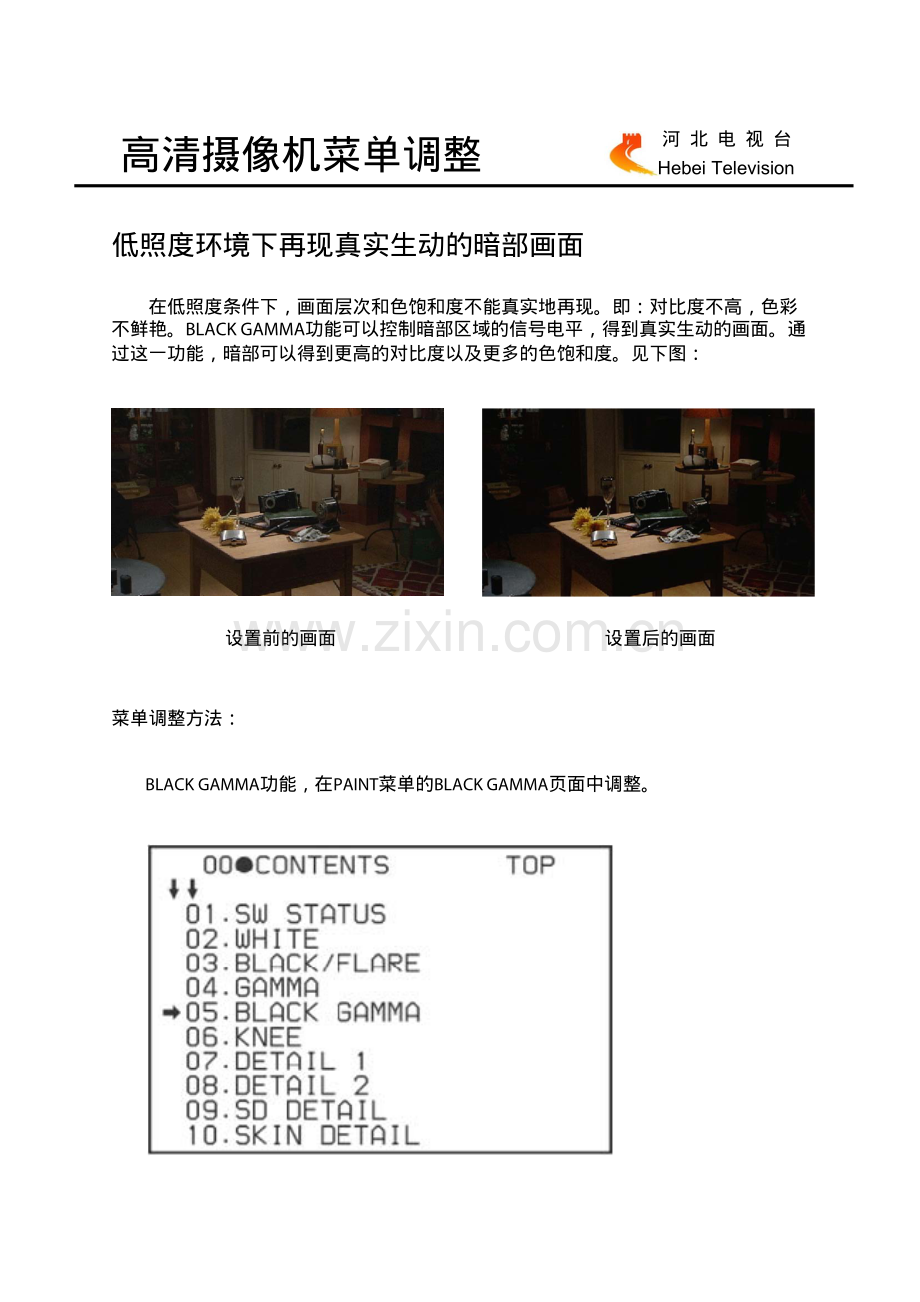

高清摄像机菜单调整 低照度环境下再现真实生动的暗部画面 在低照度条件下，画面层次和色饱和度不能真实地再现。即：对比度不高，色彩不鲜艳。BLACK GAMMA功能可以控制暗部区域的信号电平，得到真实生动的画面。通过这一功能，暗部可以得到更高的对比度以及更多的色饱和度。见下图：设置前的画面 设置后的画面 菜单调整方法：BLACK GAMMA功能，在PAINT菜单的BLACK GAMMA页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定BLACK GAMMA为ON（默认设定为OFF）。设置BLK GAM RANGE，在LOW，L.MID，H.MID或HIGH中选择，决定被调整信号的电平范围。河 北 电 视 台Hebei Television 高清摄像机菜单调整 在-99+99之间调整MASTER BLK GAMMA数值（默认设定为0），决定了之前设定信号范围的GAMMA曲线的形状。GAMMA是一个数值，用来表示摄像机或者显示装置的画面亮度和输入电压的响应特性。因此，理想的GAMMA曲线应该是线性的。但是显示装置发出的亮度与输入电压保持着指数函数关系，这就需要通过设定摄像机GAMMA数值来补偿。BLACK GAMMA功能对暗部GAMMA曲线进行调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 再现丰富的暗部色彩和层次 在拍摄过程中，通过调整BLACK GAMMA或GAMMA参数可以使画面呈现丰富的色彩和层次，但是这两个参数改变时，画面的色饱和度和对比度都随之改变，不能实现单独的调整画面的对比度，而且色彩不随之变化。见下图：设置前的画面 设置后的画面 (调整BLACK GAMMA和GAMMA)设置后的画面 (调整Y BLACK GAMMA)河 北 电 视 台Hebei Television 高清摄像机菜单调整 Y BLACK GAMMA调整功能，可以只针对画面的暗部区域的对比度调整，而不会影响画面色调的变化。此功能特别适用于表现在暗部对比度上具有很多层次的画面。菜单调整方法：Y BLACK GAMMA功能，在PAINT菜单的SATURATION页面中调整。设定Y BLACK GAMMA为ON（默认设定为OFF）。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设置Y BLK GAM RANGE，在LOW，L.MID，H.MID或HIGH中选择，决定被调整信号的电平范围。在-99+99之间调整Y BLK GAM LEVEL数值（默认设定为0）。河 北 电 视 台Hebei Television 高清摄像机菜单调整 此外，LOW KEY SAT功能可以有效改善暗部区域的色彩饱和度。菜单调整方法：LOW KEY SAT功能，在PAINT菜单的SATURATION页面中调整。设定LOW KEY SAT为ON（默认设定为OFF）。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设置L.KEY SAT RANGE，在LOW，L.MID，H.MID或HIGH中选择，决定被调整信号的电平范围。在-99+99之间调整L.KEY SAT LEVEL数值（默认设定为0）。河 北 电 视 台Hebei Television 高清摄像机菜单调整 拍摄电影效果的画面 在拍摄过程中，调整GAMMA参数对输入电平进行进行调整，使拍摄画面呈现丰富的层次和色彩。见下图。设置前的画面 设置后的画面 菜单调整方法：GAMMA功能，在PAINT菜单的GAMMA页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定GAMMA为ON（默认设定为OFF）。在0.350.90之间调整STEP GAMMA数值。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定GAMMA TABLE为STD或者HG，并设置GAM SEL的数值来选择GAMMA预置表。GAMMA校正的简单原理：河 北 电 视 台Hebei Television 高清摄像机菜单调整 再现高亮度区域的画面层次 当使用KNEE拐点校正功能后，摄像机将拐点以上的信号电平进行压缩处理，可以提高拍摄画面的动态范围，保留更多的亮度层次。即：增强高亮度区域画面的表现力，动态范围增加。见下图：设置前的画面 设置后的画面 菜单调整方法：KNEE功能，在PAINT菜单的KNEE页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定KNEE为ON（默认设定为OFF）。在50.0109.0之间调整KNEE POINT数值,确定画面信号不被压缩的极限最大值。河 北 电 视 台Hebei Television 高清摄像机菜单调整 在-99+99之间调整KNEE SLOPE数值，改变压缩比率，影响动态范围。拐点、拐点斜率及拐点校正：河 北 电 视 台Hebei Television 高清摄像机菜单调整 高亮度环境下拍摄色彩鲜艳的画面 被摄物体在光亮的条件下，由于摄像机KNEE拐点校正的处理，高光部分的色彩不鲜艳。即：亮度区域的色饱和度下降。见下图：设置前的画面 设置后的画面 KNEE SATURATION功能可以控制高亮度区域的色彩饱和度，真实地再现被摄物体的色彩。调整KNEE SAT LEVEL用来改变高亮度区域的色彩饱和度。菜单调整方法：KNEE SATURATION功能，在PAINT菜单的KNEE页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定KNEE SATURATION为ON（默认设定为OFF）。在-99+99之间调整KNEE SAT LEVEL数值，设为负（）值降低色彩饱和度，设为正（+）值则增加。河 北 电 视 台Hebei Television 高清摄像机菜单调整 增强高亮度区域的画面细节 当使用KNEE功能后，提高了拍摄画面的动态范围，高亮度部分的层次表现提升。但是KNEE功能会使高亮度的画面部分的细节压缩，使得该部分画面变的不锐利。KNEE APERTURE功能可以再现该部分的细节，即：增强高亮度区域画面的细节。见下图：设置前的画面 设置后的画面 菜单调整方法：KNEE APERTURE功能，在PAINT菜单的DETAIL 2页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定KNEE APERTURE为ON（默认设定为OFF）。在-99+99之间调整KNEE SAT LEVEL数值，设为负（）值可以使图像的明亮区域变得柔和，设为正（+）值则使图像变得锐利。河 北 电 视 台Hebei Television 高清摄像机菜单调整 还原拍摄物体表面的光泽和质感 当拍摄一个物体时，其表面的纹理和光泽在画面上会被过分强调或者变得模糊。DETAIL调整功能可以降低细节电平值，真实地再现被摄物体的质感。还可以用来拍摄人物，实现柔和的肤色表现。相反，增加细节可以突出拍摄画面细节，得到锐利的效果。见下图：设置前的画 面 设置后的画 面 菜单调整方法：DETAIL功能，在PAINT菜单的DETAIL 1页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定DETAIL为ON（默认设定为OFF）。在-99+99之间调整DETAIL LEVEL数值，设为负（）值可以使图像变得柔和，设为正（+）值则使图像变得锐利。河 北 电 视 台Hebei Television 高清摄像机菜单调整 降低细节功能带来的画面整体噪波 使用DETAIL功能后，增强了画面的锐度,得到了丰富的细节，但是画面的噪波会增大，可以通过CRISPENING功能来有效的抑制由于DETAIL产生的噪波。即：画面的细节得到保持，整体噪波减小。见下图：设置前的画面 设置后的画面 菜单调整方法：CRISPENING功能，在PAINT菜单的DETAIL 1页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定DETAIL为ON，（默认设定）。在-99+99之间调整CRISPENING的数值，设为负（）值使图像变锐利，设为正（+）值减少噪点并使画面平滑。河 北 电 视 台Hebei Television 高清摄像机菜单调整 降低细节功能带来的暗部噪波 细节调整同样可以造成画面暗部区域产生噪波，变得粗糙。LEVEL DEPEND功能可以有效降低暗部区域颗粒感。见下图：设置前的画面 设置后的画面 菜单调整方法：LEVEL DEPEND功能，在PAINT菜单的DETAIL 1页面中调整。河 北 电 视 台Hebei Television 高清摄像机菜单调整 设定LEVEL DEPEND为ON，（默认设定）。在-99+99之间调整LEVEL DEPEND LVL的数值，设为正（+）值可以阔宽亮度范围，使得画面颗粒感降低；而设为负（）值会使范围变窄。河 北 电 视 台Hebei Television 高清摄像机菜单调整 CRISPENING功能：LEVEL DEPEND功能：河 北 电 视 台Hebei Television
