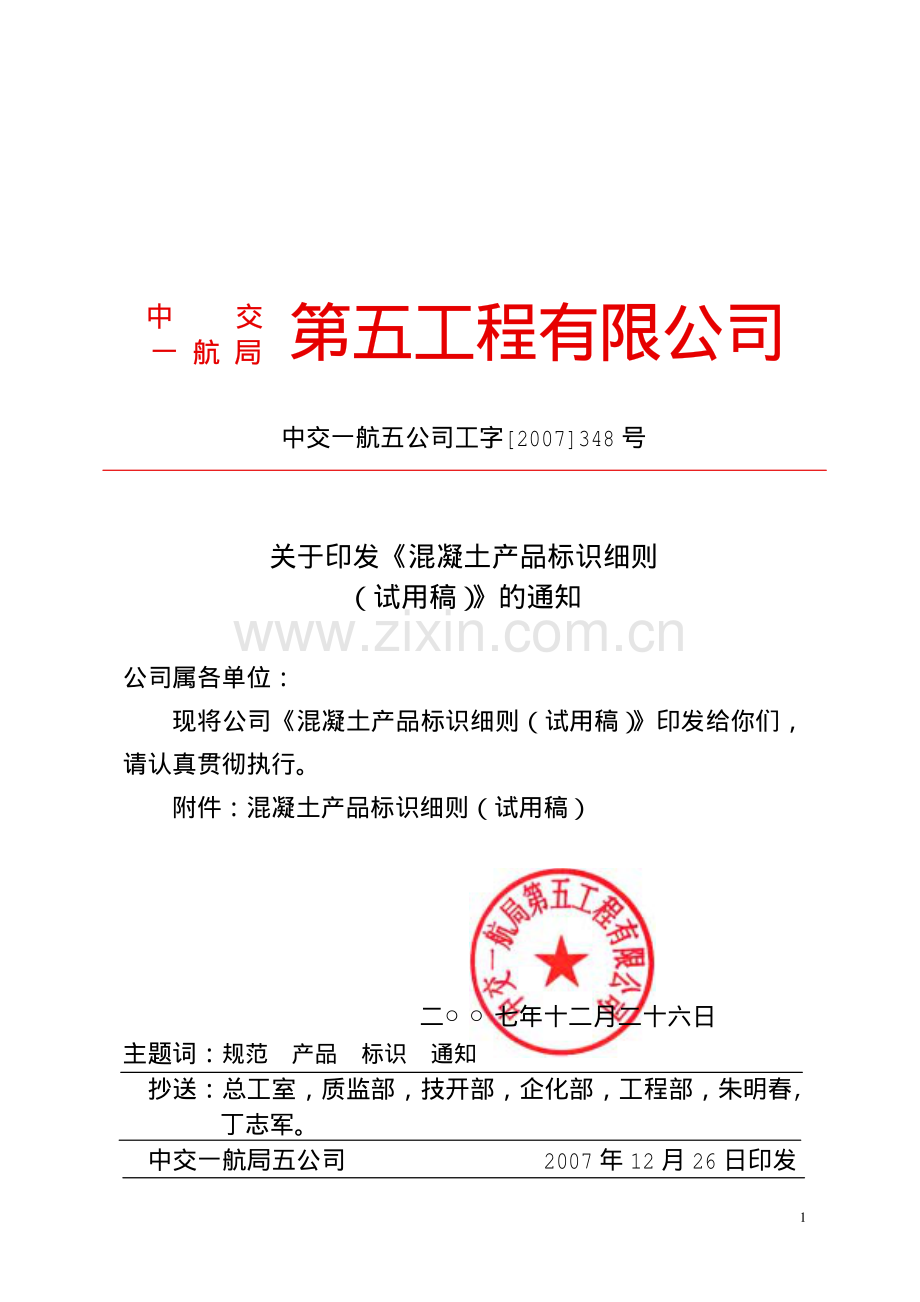

1中中 交交 一一 航航 局局 中交一航五公司工字2007348 号 关于印发混凝土产品标识细则（试用稿）的通知 公司属各单位：现将公司混凝土产品标识细则（试用稿）印发给你们，请认真贯彻执行。附件：混凝土产品标识细则（试用稿）二七年十二月二十六日 主题词：规范 产品 标识 通知 抄送：总工室，质监部，技开部，企化部，工程部，朱明春,丁志军。中交一航局五公司 2007 年 12 月 26 日印发第五工程有限公司第五工程有限公司 2混凝土产品标识细则（试用稿）第一章 总则 第一章 总则 第一条 为了规范混凝土预制构件和现浇构件产品标识，统一格式，便于施工，提高企业的形象，特制定公司预制混凝土构件和现浇混凝土构件的标识细则。第二章 标识的要求 第二章 标识的要求 第二条 产品标识设计参照局、公司的视觉识别系统，既便于统一格式又有相应的变动。第三条 标识内容:大中型构件标注公司标识和构件标识，小型构件只需标注构件标识。公司标识是由中交徽标和公司名称组成，构件标识是由构件的规格型号和浇筑日期组成(有的小型构件可以省略规格型号)。第四条 字体要求:所有文字、数字均为方正黑体简体，所有字符、图标要求刻板,用黑色墨汁喷涂；根据产品的大小选择合适的标识模板，力求美观大方，选择标识模板的宽度不宜超过构件标识面高度的四分之一（特殊构件除外），大型构件所选择的标识模板保证站在构件下能看清标识内容为宜。标识行与构件边平行，水平扭转不超 2。第五条 标识位置要求:一般构件标识在构件的侧面，板类构件标识在长边侧面，不规则构件标识在面积相对比较大的侧面，同一侧面标识不够用的可以弯转模板继续在相邻面标识（如护面 3块体），同种构件的标识位置一致，便于现场施工操作。第六条 构件的规格型号所用字母符号含义：规格型号是由代表构件名称的字母符号和代表构件编号的数字符号组成，字母符号是由构件常用名称拼音开头字母加设计型号字母组合而成（只有一种类型的可以不加设计型号），代表构件名称的字母符号一般不超过三个字母，如胸墙标识为 XQ，轨道梁标识为 GDL，具体构件名称的字母组合见附表（一），设计型号是图纸中对构件的类型的编号，如沉箱有 A 型 B 型。数字代表构件的编号，可以是构件的设计分段号或生产顺序号。例：沉箱标识 第三章标识实例说明 第一节预制类构件标识 第三章标识实例说明 第一节预制类构件标识 4第七条 沉箱的标识 一、整座沉箱在沉箱顶段进行整体标识:标注中交徽标、公司名称、规格型号（可以在沉箱型号前加工程名称缩写，如：锦州沉箱加锦字，曹妃甸沉箱加曹字）、浇筑日期，标注位置是迎水面顶段沉箱的左上角，选用字体大小请参考模板图（一）。二、沉箱的分段标识内容:底段标识沉箱型号和浇筑日期，标注位置在迎水面左上角位置（和顶段标识同一侧面）,从该段沉箱顶口下返 300mm,并且各段标注位置、字体格式一致,所有文字、数字、图标要求刻板。例如:规格型号：锦 CXA-1 浇筑日期：2006-08-03 其它分段只标识浇筑日期，要求整座沉箱的标注字体字号一致（分段标识的字体高度和整体标识的相应内容字体高度一样）,竖向位置一致,水平扭转不大于 2,字迹刷写要均匀清晰美观。第八条 中小型预制砼构件的标识 一、方块、卸荷板的标识内容为中交徽标、公司名称、规格型号、浇筑日期，标注位置在块体侧面的左上角,标识字体的大小可以根据块体的大小选择,但同一批次块体标识字体大小、标识位置应相同，字体大小参照模板图。二、护面块体的标识内容为中交徽标、公司名称、规格型号（块体的型号和编号，例：3t-1450，“3t”是块体的型号，“1450”是块体的预制顺序号）、浇筑日期，标注位置在护面块体的中部，5同种构件的标识位置相同,根据构件大小选择字体大小，同种构件字体相同。三、格栅板简单标识：规格型号、浇筑日期，标注位置在格栅板的侧面左上方，字体高度根据格栅板高度自行选择。参见模板图。四、梁类预制构件的标识内容为中交徽标、公司名称、规格型号、浇筑日期，标注位置在梁板的左端头中部，字体高度根据梁的高度自行选择模板，同种梁的字体高度一致，标识位置一致。五、盖板类小型预制构件,只标识浇筑日期,字体高度根据盖板宽度自行选择相应模板字体，标注位置在盖板长边左侧面距端头 100 处，同种盖板的字体大小，标识位置一致。2006-08-20 第二节现浇构件的标识 第二节现浇构件的标识 第九条 胸墙的标识按设计分段进行标识，首段标识内容为中交徽标、公司名称、规格型号、浇筑日期，标注位置为分段的背水面,字体高度根据胸墙高度自行选择模板。胸墙的其他分段，只标注浇注日期，标注位置同首段标识。第十条 挡浪墙的标识按设计分段进行标识，首段标识内容为中交徽标、公司名称、规格型号、浇筑日期，标注位置为挡浪墙的背水面，其他段只标注浇筑日期，标注位置与首段相同。字体高度根据胸墙的高度自行选择模板。第十一条 轨道梁的标识按分段进行标识，首段标识内容为 6中交徽标、公司名称、规格型号、浇筑日期，标注位置：距轨道梁端头 100、距轨道梁顶面 100 的侧面，其他段只标注浇筑日期，标注位置与首段相同。字体高度根据轨道梁的高度选择相应的模板。第十二条 其他构件,请参照同类构件的标识方法标识。附表（一）：构件名称缩写对照表；附表（二）：字体高度、局标的高度和标识区域表；附图：标识模板图（一）、（二）、（三）、（四）、（五）。（模板中都是以沉箱为例标识的，施工中换成相应构件）；沉箱标识效果图、方块标识效果图、护面块体标识效果图、预制梁标识效果图。7附表(一):构件名称缩写对照表 序号 构件名称 字母简写 1 沉箱 CX 2 方块 FK 3 卸荷板 XHB 4 T 型梁 TXL 5 预制大板 DB 6 格栅板 GSB 7 胸墙 XQ 8 挡浪墙 DLQ 9 轨道梁 GDL 附表（二）字体高度、中交徽标的高度和标识区域表 序号 字体高度 对应中交徽标高度标识区域（标识三行）1 150mm 550mm 约 790mm2000mm 2 100mm 370mm 约 560mm1350mm 3 80mm 300mm 约 450mm1060mm 4 60mm 220mm 约 340mm850mm 5 50mm 180mm 约 280mm680mm 备注：“字体高度”是公司名称所用的字体高度，构件的标识字体高度小一号，例：公司名称用 150mm，构件标识字体高度就是 100mm，中交徽标与公司名称字体高度的比例是 1：0.27。8模板(一)：注：此模板标识字体高度为 150mm，为所有标识的最大字体，适宜标识大型构件，如沉箱，大型构件等。模板(二)：注：此模板标识字体为 100mm，适宜高度为 3米左右的构件标识，标识位置参考模板 9模板（三）：注：此模板的标识字体高度为 80mm，适宜标识 23 米左右的构件。模版（四）：注：此模板的标识字高为0mm，适宜标识构件高度为 2 米左右 10 模板（五）：注：此模板的字体高度为 40mm，适宜标识小型构件。11（沉箱标识的效果图）（方块标识效果图）12 （护面块标识效果图）（T 形梁标识效果图）
