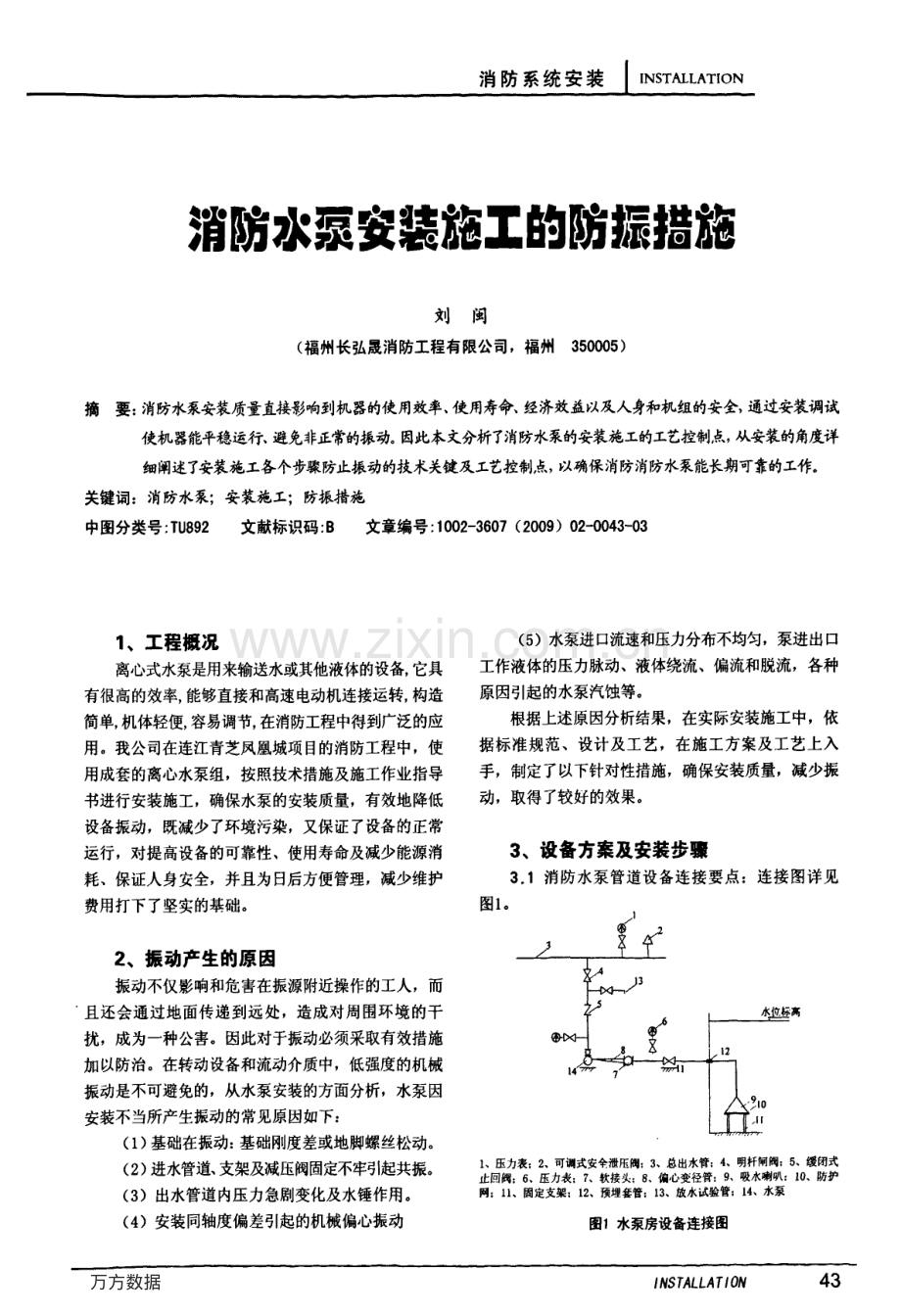

消防水泵安装施工的防振措施刘闽(福州长弘晟消防工程有限公司，福州3 5 0 0 0 5)摘要：消防水泵安装质量直接影响到机器的使用效率、使用寿命、经济效益以及人身和机组的安全，通过安装调试使机器能平稳运行、避免非正常的振动。因此本丈分析了消防水泵的安装施工的工艺控制点，从安装的角度详细阐述了安装施工各个步骤防止振动的技术关键及工艺控制点，以确保消防消防水泵能长期可靠的工作。关键词：消防水泵；安装施工；防振措施中图分类号：T U 8 9 2文献标识码：B文章编号：1 0 0 2-3 6 0 7(2 0 0 9)0 2-0 0 4 3-0 31、工程概况离心式水泵是用来输送水或其他液体的设备，它具有很高的效率，能够直接和高速电动机连接运转，构造简单，机体轻便，容易调节，在消防工程中得到广泛的应用。我公司在连江青芝凤凰城项目的消防工程中，使用成套的离心水泵组，按照技术措施及施工作业指导书进行安装施工，确保水泵的安装质量，有效地降低设备振动，既减少了环境污染，又保证了设备的正常运行，对提高设备的可靠性、使用寿命及减少能源消耗、保证人身安全，并且为日后方便管理，减少维护费用打下了坚实的基础。2、振动产生的原因振动不仅影响和危害在振源附近操作的工人，而且还会通过地面传递到远处，造成对周围环境的干扰，成为一种公害。因此对于振动必须采取有效措施加以防治。在转动设备和流动介质中，低强度的机械振动是不可避免的，从水泵安装的方面分析，水泵因安装不当所产生振动的常见原因如下：(1)基础在振动：基础刚度差或地脚螺丝松动。(2)进水管道、支架及减压阀固定不牢引起共振。(3)出水管道内压力急剧变化及水锤作用。(4)安装同轴度偏差引起的机械偏心振动(5)水泵进口流速和压力分布不均匀，泵进出口工作液体的压力脉动、液体绕流、偏流和脱流，各种原因引起的水泵汽蚀等。根据上述原因分析结果，在实际安装施工中，依据标准规范、设计及工艺，在施工方案及工艺上入手，制定了以下针对性措施，确保安装质量，减少振动，取得了较好的效果。图l。3、设备方案及安装步骤3 1 消防水泵管道设备连接要点：连接图详见1、压力表；2、可调式安伞泄压阀：3、总出水管：4，明杆闸阀；5、缓闭式止回阀：6、压力表：7、软接头：8、偏心变径管：9、吸水喇叭：1 0、防护网；l l、固定支架；1 2、预埋套管；1 3、放水试验管；1 4、水泵图1 水泵房设备连接图I N S T A L L A T I O N4 3 万方数据3 1 1 当设计无规定时，水泵出水管上应安装压力表、止回阀、闸阀及试验阀用D N 6 5 m m 放水阀，放出的水宜返回水池；消防水泵泵组总出水管上还应安装压力表和安全泄压阀。试验检查用的放水阀应安装在水泵的出水管上，且在止回阀与闸阀之间，不应安装在止回阀之前；为了避免泵在突然停电时倒转和受水锤冲击，出水管路应安装止回阀，并安装在闸阀的后面。3 1 2 水泵总出管应根据需要设控制阀门，以保证其中任一条故障检修时；其余供水管仍应保证供给全部消防用水流量；止回阀应采用缓闭式的；控制应采用明杆阀门、泄压阀应采用可调式安全泄压阀；水泵与管道之间也必须作减震处理，在水泵进出水口处安装可曲挠橡胶减震接头，把水泵的振动尽可能少的传至管路上，减少振动，从而增加管路及阀门使用寿命，减少事故发生。管支架应采用弹性支架。3 1 3 水泵出水管上所安装的柔性接头的位置和数量应符合设计规定；通常应分别安装在水泵出口处及出水管架空管段上，避免振动波及到管道，要既能防振又要保持管道位移在允许范围之内；水泵出水管上的压力表宜带有放气的旋塞及缓冲装置；其量程应为工作压力的2 2 5 倍，表上应有校验标志；弯头不能直接与水泵进口相连接，必须装一段长约为3 倍直径的直管，否则将造成水泵进水口水流紊乱，影响水泵效率。3 1 4 水泵出水管及其附件应用支、吊架固定，不得使管道重量压在水泵设备上。3 1 5 吸水喇叭口与水池底部距离由设计确定，喇叭口口径应比吸水管管径大2 倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护网。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有不少于0 1 向水泵方向的上扬坡度：与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。3 2 水泵安装工艺流程。见图2：础篪工及验收：开箱检查：水泵检查清洗】机座安装水泵及电机吊装亡垫铁安装C 地脚螺栓安装C 测定底座水平水泵找平亡3水泵找正C】检测安装调试水泵试运转图2 水泵安装工艺流程3 3 水泵基础设备全部选定型后，进行设备基础的设计和施工，其施工工艺流程见图3：水泵确定E J基础位置确定I卜1基础做法确定摹础尺寸确定固定方法、I 地脚螺栓位置确定图3 水泵基础施工工艺流程图3 4 泵房安装工程竣工相片，详见图4：图4 消防水泵安装实况图4、安装施工控制点4 1 基础施工要点泵的基础一般为混凝土，长度应比泵的底座长出5 0-一7 0 毫米，应当统一考虑前后定位，上下标高，做到整体划一，协调美观。混凝土基础的强度、安装标高及中心线应符合设计要求，必须严格照设计图配筋、混凝土的标号及配合比施工。4 2 泵地脚螺栓和垫铁的安装l、地脚螺栓的直线度偏差不应超过i O l O O。2、地脚螺栓任一部分离灌孔壁应大于1 5 m。3、螺栓底端不应碰孔底。4、地脚螺栓上的油脂和污垢应清除干净，但与泵4 42 0 0 9 年第2 期 万方数据相连的螺纹部分应作防锈处理并且涂上油脂。5、螺母与垫圈和垫圈与设备底座间的接触应良好。6、拧紧螺母后，螺栓必须露出螺母，其露出长度宜为螺栓直径的1 3 2 3。7、拧紧地脚螺栓，应在预留孔中的混凝土达到设计强度的7 5 以上时进行，各螺栓的拧紧力应均匀。8、承受主要负荷和较强连续振动的垫铁组，宜使用平垫铁。9、每一垫铁组应尽量减少垫铁的块数，且不宜超过3 块，并少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄且不小于2 m m 的放在中间，垫铁的安装应整齐平稳，保证每块垫铁与基础面都有良好的接触，并应将各垫铁相互间定位焊牢，但铸铁垫铁可不焊。l O、每一垫铁组应放置整齐平稳，接触良好，设备找平后每一垫铁组均应被压紧，并可用0 2 5 k g 手锤逐组轻击听音检查。1 I、设备找平后，垫铁端面应露出设备底面外缘，平垫铁应露出1 0 3 0 m m，斜垫铁宜露出1 0 5 0 m m。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。4 3 泵的找正应符合下列要求：1、安装后，水泵泵体的底座应水平，且与隔振垫的基座接触严密，定位基准线应符合设计要求，设备的平面位置及允许偏差应符合相关规范的规定。2、泵与管道采用法兰连接时，法兰应与管道中心线相垂直，两法兰面应平行，柔性软接头应能自由伸缩。连接后，应反复校正，如不正常应调整，调整时应将泵、管道脱开，以防止杂物进入泵内损坏泵的零件。3、泵与管路连接后，应复核找正情况，如由于管路连接不正常时，应调整管路。4 4 水泵安装1、水泵就位与初平：水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备惯性台座上，然后穿上地脚螺栓并带螺帽(外露工丝)，底座底下放置垫铁，以水平尺找平。2、水泵在安装时，应注意各水泵的轴线位置，同一排的水泵，应使每一台水泵的中心轴线相互平行，并且应使水泵的出水口或进水口的中心轴线在一条直线上。3、卧式和立式泵的纵横向水平度不超过0 i i o m。并与底座连接牢固4 5 进出水管系统安装i、进水管路支撑必须牢固，不能坠在水泵上，各接头应严格密封，不得漏气。2、带底阀的进水管应垂直安装，且阀门轴销方向应在水平方向，以免底阀不能关闭或关闭不严，影响水泵工作。3、进水管任何部分，都不应高出水泵进水口的上边缘，以防泵内聚集空气，影响吸水效果。4、为减小功率消耗，水泵进水管口尽量接近水池水面或浸没于水池水面以下，不可过多的高出水池。4 6 管路连接注意事项：1、管路安装好后，最好用高压水通入，作泄漏检查试验，要求不漏水。2、水泵配管应在水泵定位找平正，稳固后进行，安装顺序为止回阀、阀门依次与水泵紧牢，用线坠找直找正，量出配管尺寸。3、水泵出水口在装设异径管之后，为缓解振动可安装可曲挠接头，然后装止回阀、闸阀。4、阀门安装：应牢固、严密，与管道中心线垂直，操作机构灵活。5、同类型的管道附件，除有特殊要求外，应分别安装在同一高度。6、明装管道成排安装时，直线部分应互相平行。曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下平行时，曲率半径应相等。5、结束语要保证消防离心水泵的安装质量，必须做到1、基础达到要求；2、正确就位找平；3、初平精平灌浆应符合要求；4、设备的检查与清洗按规范要求进行；5、水泵电机同轴度安装应符合要求；6、管路安装合理；7、系统试压合格。按照作业指导书进行施工，才能保证消防水泵稳定可靠的工作状态。I N S T A L L A T I O N4 5 万方数据消防水泵安装施工的防振措施消防水泵安装施工的防振措施作者：刘闽作者单位：福州长弘晟消防工程有限公司,福州,350005刊名：安装英文刊名：INSTALLATION年，卷(期)：2009，(2)被引用次数：0次 相似文献(2条)相似文献(2条)1.期刊论文 刘闽 消防水泵安装施工的防振措施-福建轻纺2009(7)消防水泵安装质量直接影响到机器的使用效率、使用寿命、经济效益以及人身和机组的安全,通过安装调试使机器能平稳运行、避免非正常的振动.文章分析了消防水泵的安装施工的工艺控制点,从安装的角度详细阐述了安装施工各个步骤防止振动的技术关键及工艺控制点,以确保消防水泵能长期可靠的工作.2.期刊论文 刘闽.LIU Min 消防水泵安装防振措施-山西建筑2009,35(8)分析了消防水泵因安装不当所产生振动的常见原因,概述了消防水泵管道设备的连接要点,阐述了消防水泵安装施工各个步骤防止振动的技术关键点及工艺控制点,以确保消防水泵能长期可靠的工作.本文链接：授权使用：上海交通大学(shjtdx)，授权号：32642f16-a6f3-4486-8075-9ea2015a7317下载时间：2011年3月10日
