数控铣床回转工作台设计.pdf

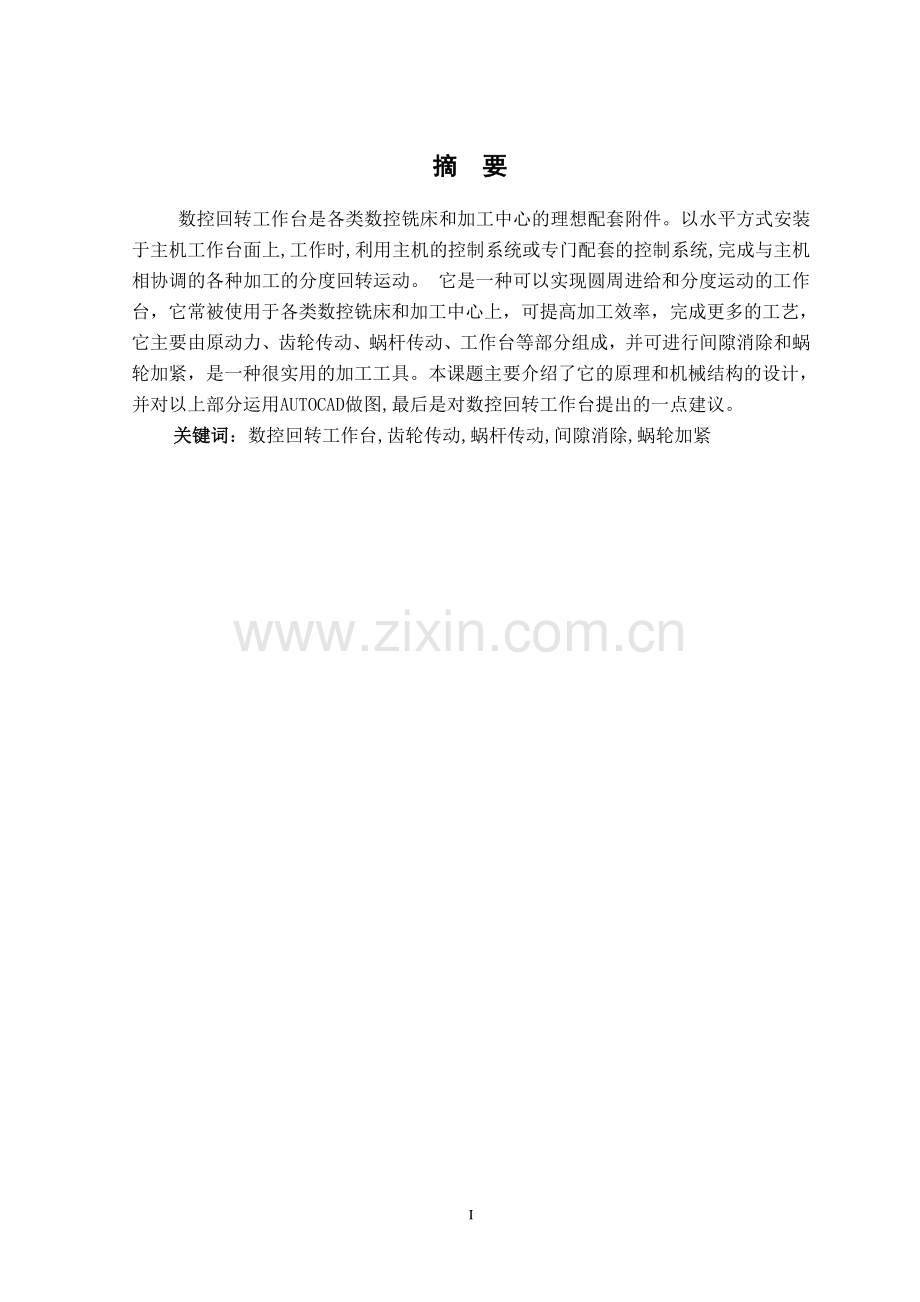

I 摘摘 要要 数控回转工作台是各类数控铣床和加工中心的理想配套附件。以水平方式安装于主机工作台面上,工作时,利用主机的控制系统或专门配套的控制系统,完成与主机相协调的各种加工的分度回转运动。它是一种可以实现圆周进给和分度运动的工作台，它常被使用于各类数控铣床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。关键词关键词：数控回转工作台,齿轮传动,蜗杆传动,间隙消除,蜗轮加紧 II AbstractAbstract NC rotary table are all types of CNC milling machine and machining center ideal accessories.To the level of the work installed in the host table,working hours,using the host control system or specialized control systems supporting complete coordination with the host of a variety of processing the sub-degree rotary movement.Can be achieved is a kind of feed and sub-circular movement of the table degrees,it is often used in various types of CNC milling machine and machining center can improve processing efficiency,more technology,it is mainly by the driving force,gear transmission,worm drive,workstations and other components,and for worm elimination and to step up gap,is a very useful tool for processing.Introduced the subject of the main principles of its structure and mechanical design,the use of AUTOCAD and some do more than plan,and finally CNC rotary table is that the recommendations put forward.Keywords:CNC rotary table,worm drive,gear,gap elimination,worm intensify 目目 录录 摘 要.I Abstract.II 绪 论.1 第一章:数控回转工作台的原理与应用.2 1.1 数控回转工作台.2 1.2 设计准则.3 1.3 主要技术参数.3 第二章：数控回转工作台的结构设计.4 2.1 传动方案的确定.4 2.2 齿轮传动的设计.5 2.3 电液脉冲马达的选择及运动参数的计算.6 2.4 蜗轮及蜗杆的选用与校核.8 2.5 蜗杆与蜗轮的主要参数与几何尺寸.9 2.6 轴的校核与计算.10 2.7 弯矩组合图.错误！未定义书签。错误！未定义书签。2.8 根据最大危险截面处的扭矩确定最小轴径 错误！未定义书签。错误！未定义书签。2.9 齿轮上键的选取与校核.错误！未定义书签。错误！未定义书签。2.10 轴承的选用.错误！未定义书签。错误！未定义书签。第三章:数控技术发展趋势.错误！未定义书签。错误！未定义书签。3.1 性能发展方向.错误！未定义书签。错误！未定义书签。3.2 功能发展方向.错误！未定义书签。错误！未定义书签。3.3 体系结构的发展.错误！未定义书签。错误！未定义书签。3.4 智能化新一代 PCNC 数控系统.错误！未定义书签。错误！未定义书签。第四章：结束语.错误！未定义书签。错误！未定义书签。致谢.错误！未定义书签。错误！未定义书签。参考文献.错误！未定义书签。错误！未定义书签。1 绪绪 论论 毕业设计主要是培养学生综合应用所学专业的基础理论、基本技能和专业知识的能力，培养学生建立正确的设计思想，掌握工程设计的一般程序、规范和方法。而高职类学生更应侧重于从生产的第一线获得生产实际知识和技能，获得工程技术经用性岗位的基本训练，通过毕业设计，可树立正确的生产观点、经济观点和全局观点，实现由学生向工程技术人员的过渡。使学生进一步巩固和加深对所学的知识，使之系统化、综合化。培养学生独立工作、独立思考和综合运用所学知识的技能，提高解决本专业范围内的一般工程技术问题的能力，从而扩大、深化所学的专业知识和技能。培养学生的设计计算、工程绘图、实验研究、数据处理、查阅文献、外文资料的阅读与翻译、计算机应用、文字表达等基本工作实践能力，使学生初步掌握科学研究的基本方法和思路。使学生学会初步掌握解决工程技术问题的正确指导思想、方法手段，树立做事严谨、严肃认真、一丝不苟、实事求是、刻苦钻研、勇于探索、具有创新意识和团结协作的工作作风。本次毕业设计主要是解决数控回转工作台的工作原理和机械机构的设计与计算部分，设计思路是先原理后结构，先整体后局部。目前数控回转工作台已广泛应用于数控机床和加工中心上，它的总的发展趋势是：1在规格上将向两头延伸，即开发小型和大型转台；2在性能上将研制以钢为材料的蜗轮，大幅度提高工作台转速和转台的承载能力；3在形式上继续研制两轴联动和多轴并联回转的数控转台。数控转台的市场分析：随着我国制造业的发展，加工中心将会越来越多地被要求配备第四轴或第五轴，以扩大加工范围。估计近几年要求配备数控转台的加工中心将会达到每年 600 台左右。预计未来 5 年，虽然某些行业由于产能过剩、受到宏观调控的影响而继续保持着较低的行业景气度外，部分装备制造业将有望保持较高的增长率，特别是那些国家产业政策鼓励振兴和发展的装备子行业。作为装备制造业的母机，普通加工机床将获得年均 1520左右的稳定增长。2 第一章第一章:数控回转工作台的原理与应用数控回转工作台的原理与应用 数控机床的圆周进给由回转工作台完成，称为数控机床的第四轴：回转工作台可以与 X、Y、Z 三个坐标轴联动，从而加工出各种球、圆弧曲线等。回转工作台可以实现精确的自动分度，扩大了数控机床加工范围。1.1 1.1 数控回转工作台 数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。图 8-24 为自动换刀数控镗床的回转工作台。它的进给、分度转位和定位锁紧都是由给定的指令进行控制的。1 一蜗杆 2 一蜗轮 3、4 一夹紧瓦 5 一小液压缸 6 一活塞 7 一弹簧 8 一钢球 9 一支座 10 一光栅 11、12 一轴承 为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆的轴向位置宋调整间隙。这种蜗杆的左右两侧面具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。但由于同一侧的螺距是相同的，所以仍然可以保持正常的啮合。当工作台静止时，必须处于锁紧状态。为此，在蜗轮底部的辐射方向装有 8 对夹紧瓦 4 和 3，并在底座 9 上均布同样数量的小液压缸 5。当小液压缸的上腔接通压力油时，活塞 6 便压向钢球8，撑开夹紧瓦，并夹紧蜗轮 2。在工作台需要回转时，先使小液压缸的上腔接通回油路，在弹簧7 的作用下，钢球 8 抬起，夹紧瓦将蜗轮松开。回转工作台的导轨面由大型滚动轴承支承，并由圆锥滚柱轴承 12 及双列向心圆柱滚子轴承11 保持准确的回转中心。数控回转工作台的定位精度主要取决于蜗杆副的传动精度，因而必须采用高精度蜗杆副。在半闭环控制系统中，可以在实际测量工作台静态定位误差之后，确定需要补偿角度的位置和补偿的值，记忆在补偿回路中，由数控装置进行误差补偿。在全闭环控制系统中，3 由高精度的圆光栅 10 发出工作台精确到位信号，反馈给数控装置进行控制。回转工作台设有零点，当它作回零运动时，先用挡铁压下限位开关，使工作台降速，然后由圆光栅或编码器发出零位信号，使工作台准确地停在零位。数控回转工作台可以作任意角度的回转和分度，也可以作连续回转进给运动。1.2 1.2 设计准则设计准则 我们的设计过程中，本着以下几条设计准则 1）创造性的利用所需要的物理性能 2）分析原理和性能 3）判别功能载荷及其意义 4）预测意外载荷 5）创造有利的载荷条件 6）提高合理的应力分布和刚度 7）重量要适宜 8）应用基本公式求相称尺寸和最佳尺寸 9）根据性能组合选择材料 10）零件与整体零件之间精度的进行选择 11）功能设计应适应制造工艺和降低成本的要求 1.3 1.3 主要技术参数主要技术参数 （1）回转半径：400 mm（2）重复定位精度：0.005 mm（3）电液脉冲马达功率0.75kw（4）电液脉冲马达转速3000 rpm（5）总传动比：72.5（6）最大承载重量100 4 第二章：数控回转工作台的结构设计第二章：数控回转工作台的结构设计 2.1 2.1 传动方案的确定传动方案的确定 2.1.12.1.1 步进电机的原理步进电机的原理 步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点。广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。一般地说最大静力矩 Mjmax 大的电机，负载力矩大。选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。但细分只能改变其分辨率，不改变其精度。精度是由电机的固有特性所决定。选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要 2.1.2.2.1.2.传动方案传动时应满足的要求传动方案传动时应满足的要求 数控回转工作台一般由原动机、传动装置和工作台组成，传动装置在原动机和工作台之间传递运动和动力，并可实现分度运动。在本课题中，原动机采用电液脉冲马达，工作台为 T 形槽工作台，传动装置由齿轮传动和蜗杆传动组成。合理的传动方案主要满足以下要求：（1）机械的功能要求：应满足工作台的功率、转速和运动形式的要求。（2）工作条件的要求：例如工作环境、场地、工作制度等。（3）工作性能要求：保证工作可靠、传动效率高等。（4）结构工艺性要求；如结构简单、尺寸紧凑、使用维护便利、工艺性和经济合理等。2.1.3.2.1.3.传动方案及其分析传动方案及其分析 数控回转工作台传动方案为：电液脉冲马达齿轮传动蜗杆传动工作 该传动方案分析如下：齿轮传动承受载能力较高，传递运动准确、平稳，传递 功率和圆周速度范围很大，传动效率高，结构紧凑。5 蜗杆传动有以下特点：此处省去此处省去 NNNNNNNNNN 需要更多更完整的图纸和说明书请联系需要更多更完整的图纸和说明书请联系 秋秋 30537030613053703061 1传动比大在分度机构中可达 1000 以上。与其他传动形式相比，传动比相同时，机构尺寸小，因而结构紧凑。2传动平稳 蜗杆齿是连续的螺旋齿，与蜗轮的啮合是连续的，因此，传动平稳，噪声低。3可以自锁 当蜗杆的导程角小于齿轮间的当量摩擦角时，若蜗杆为主动件，机构将自锁。这种蜗杆传动常用于起重装置中。4效率低、制造成本较高 蜗杆传动是，齿面上具有较大的滑动速度，摩擦磨损大，故效率约为 0.7-0.8，具有自锁的蜗杆传动效率仅为 0.4 左右。为了提高减摩擦性和耐磨性，蜗轮通常采用价格较贵的有色金属制造。由以上分析可得：将齿轮传动放在传动系统的高速级，蜗杆传动放在传动系统的低速级，传动方案较合理。同时，对于数控回转工作台，结构简单，它有两种型式：开环回转工作台、闭环回转工作台。两种型式各有特点：开环回转工作台 开环回转工作台和开环直线进给机构一样，都可以用点液脉冲马达、功率步进电机来驱动。闭环回转工作台 闭环回转工作台和开环回转工作台大致相同，其区别在于：闭环回转工作台有转动角度的测量元件（圆光栅）。所测量的结果经反馈与指令值进行比较，按闭环原理进行工作，使转台分度定位精度更高。2.2 2.2 齿轮传动的设计齿轮传动的设计 由于前述所选电机可知 T=2.39N.M 传动比设定为 i=3，效率=0.97 工作日安排每年 300 工作日计，寿命为 10 年。2.2.1 2.2.1 选择齿轮传动的类型选择齿轮传动的类型 根据 GB/T100851988 的推荐，采用直齿轮传动的形式。2.2.2 2.2.2 选择材料选择材料 考虑到齿轮传动效率不大，速度只是中等，故蜗杆用 45 号钢；为达到更高的效率和更好的耐磨性，要求齿轮面，硬度为 45-55HRC。2.2.3 2.2.3 按齿面接触疲劳强度设计按齿面接触疲劳强度设计 先按齿面接触疲劳强度进行设计，在校核齿根弯曲疲劳强度。传递转矩 T1=9.55106P1/N1=（9.55X1060.75/3000）=2.39N.M 载荷系数 K：因载荷平稳，由表 6-6 取 K=1.2 齿宽系数 d:由表 6-7 取 d=1 6 许用接触压力 H：H=H2=220Mpa 传动比 i:i=3 将以上参数代入公式 D13（671/h）2（6-21）KT1(i+1)/di D132.88mm 2.2.4 2.2.4 确定齿轮的主确定齿轮的主要参数与主要尺寸要参数与主要尺寸 1）齿数 取 Z1=22，则 Z2=iZ1=322=66,取 Z2=66。2）模数 m=d1/Z1=32.88/22=1.49mm,取标准值 m=1.5。3）中心距 标准中心距 =m/2(Z1+Z2)=60.5mm 4）其他主要尺寸 分度圆直径：d1=mZ1=1.5x22=33mm,d2=mZ2=1.5x66=99mm 齿顶圆直径：da1=d1+2m=33+2x1.5=36mm,da2=d2+2m=99+2x1.5=102mm 齿宽：b=dd1=0.6x33=19.8mm,取 b2=20。b2=b1+(5-10)=20-30mm,取 b1=20mm。2.2.5 2.2.5 校核齿根弯曲疲劳强度校核齿根弯曲疲劳强度 F=22KT1YFS/bmd1 F 复合齿形系数 Ys：由 x=0（标准齿轮）及 Z1 Z2 查图 6-29 得 YFS1=4.12，YFS2=3.96 则 f1=2kT1YFS1/bmd1=2x1.2x2.39x103x4.12/(19.8x1.5x33)=74.6Mpa F1 f2=f1YFS2/YFS1=(74.6x3.96/4.12)Mpa=71.70MPa F2 弯曲强度足够。2.2.6 2.2.6 确定齿轮传动精度确定齿轮传动精度 齿轮圆周速度 v=d1n/(60 x1000)=3.14x72.5x970/(600 x1000)=3.68m/s 由表 6-4 确定第公差组为 8 级。第、公差组也定为 8 级，齿厚偏差选 HK 2.2.7 2.2.7 齿轮结构设计齿轮结构设计 小齿轮 da1=33mm 采用实心式齿轮 大齿轮 da2=99mm 采用腹板式齿轮 2.3 2.3 电液脉冲马达的选择及运动参数的计算电液脉冲马达的选择及运动参数的计算 许多机械加工需要微量进给。要实现微量进给，步进电机、直流伺服交流伺服电机都可作 7 为驱动元件。对于后两者，必须使用精密的传感器并构成闭环系统，才能实现微量进给。在闭环系统中，广泛采用电液脉冲马达作为执行单元。这是因为电液脉冲马达具有以下优点：直接采用数字量进行控制;转动惯量小，启动、停止方便；成本低；无误差积累；定位准确；低频率特性比较好；调速范围较宽；采用电液脉冲马达为驱动单元，其机构也比较简单，主要是变速齿轮副、滚珠丝杠副，以克服爬行和间隙等不足。通常步进电机每加一个脉冲转过一个脉冲当量；但由于其脉冲当量一般较大，如 0.01mm，在数控系统中为了保证加工精度，广泛采用电液脉冲马达的细分驱动技术。1）电液脉冲马达电机的选择 按照工作要求和条件选 Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电机。2）选择电液脉冲马达的额定功率 马达的额定功率应等于或稍大于工作要求的功率。额定功率小于工作要求，则不能保证工作机器正常工作，或使马达长期过载、发热大而过早损坏；额定功率过大，则马达价格高，并且由于效率和功率因素低而造成浪费。工作所需功率为：Pw=FwVw/1000 w KW Pw=Tnw/9950 w KW 式中 T=150N.M,nw=36r/min,电机工作效率 w=0.97，代入上式得 Pw=15036/（99500.97）=0.56 KW 电机所需的输出功率为：P0=Pw/式中：为电机至工作台主动轴之间的总效率。由表 2.4 查得：齿轮传动的效率为 w=0.97；一对滚动轴承的效率为 w=0.99；蜗杆传动的效率为 w=0.8。因此，=1 23 3=0.970.9930.8=0.75 P0=Pw/=0.56/0.75=0.747 KW 一般电机的额定功率 Pm=(1-1.3)P0=(1-1.3)0.747=0.747-0.97 KW 则由表 2.1 取电机额定功率为：Pm=0.75 KW。确定电机转速 按表 2.5 推荐的各种机构传动范围为，取：齿轮传动比：3-5，蜗杆传动比：15-32，则总的传动范围为：i=i1i2=315-532=45-160 电机转速的范围为 N=inw=(45-160)36=1620-5760 r/min 为降低电机的重量和价格，由表 2.1 中选取常用的同步转速为 3000r/min 的 Y 系列电机，型 8 号为 Y801-2，其满载转速 nm=3000r/min,此外，电机的安装和外形尺寸可查表 2.2 2.4 2.4 蜗轮及蜗杆的选用与校核蜗轮及蜗杆的选用与校核 由于前述所选电机可知 T=6.93N.M 传动比设定为 i=27.5，效率=0.8 工作日安排每年 300工作日计，寿命为 10 年。2.4.1 2.4.1 选择蜗杆传动类型选择蜗杆传动类型 根据 GB/T100851988 的推荐，采用渐开线蜗杆。2.4.2 2.4.2 选择材料选择材料 考虑到蜗杆传动效率不大，速度只是中等，故蜗杆用 45 号钢；为达到更高的效率和更好的耐磨性，要求蜗杆螺旋齿面淬火，硬度为 45-55HRC。蜗轮用铸锡磷青铜 Zcusn10p1，金属铸造。为了节约贵重的有色金属，仅齿圈用青铜制造，而轮芯用灰铸铁 HT100 制造。2.4.3 2.4.3 按齿面接触疲劳强度设计按齿面接触疲劳强度设计 根据闭式蜗杆传动的设计准则，先按齿面接触疲劳强度进行设计，在校核齿根弯曲疲劳强度。传动中心距：232()EHZ ZakT (3-2)（1）确定作用在蜗轮上的转距 T2 按 Z1=2，估取效率=0.8，则 T2=T*i=153.4N.M (3-3)（2）确定载荷系数 K 因工作载荷较稳定，故取载荷分布不均系数 K=1；由使用系数 KA 表从而选取 KA=1.15；由于转速不高，冲击不大，可取动载系数 KV=1.1；则 K=KA*K*KV=1*1.15*1.1=1.2651.27 (3-4)（3）确定弹性影响系数 ZE 选用的铸锡磷青铜蜗轮和蜗杆相配。（4）确定接触系数 Z 先假设蜗杆分度圆直径 d1 和传动中心距 a 的比值 d1/a=0.30，从而可查出 Z=3.12。（5）确定许用应力 H 根据蜗轮材料为铸锡磷青铜 zcusn10p1，金属模铸造，蜗杆螺旋齿面硬度45HRC，从而可查得蜗轮的基本许用应力 H=268MPA。因为电动刀架中蜗轮蜗杆的传动为间隙性的，故初步定位、其寿命系数为 KHN=0.92，则 9 H=KHNH=0.92268=246.56247MPA (3-5)（6）计算中心距 23160 2.71.27 3538.2()24247amm (3-6)取中心距 a=50mm，m=1.25mm，蜗杆分度圆直径 d1=22.4mm，这时=0.448，从而可查得接触系数=2.72，因为Z，因此以上计算结果可用。2.5 蜗杆与蜗轮的主要参数与几何尺寸 2.5.1 2.5.1 蜗杆蜗杆 直径系数 q=17.92；分度圆直径 d1=22.4mm，蜗杆头数 Z1=1；分度圆导程角=31138 蜗杆轴向齿距：PA=3.94mm；(3-7)蜗杆齿顶圆直径：*11232.2aaddhmmm(3-8)蜗杆轴向齿厚：1/2aSm=1.97mm(3-10)2.5.2 2.5.2 蜗轮蜗轮 蜗轮齿数：Z2=62，变位系数=0 验算传动比：i=2z/1z=62/1=62(3-11)这是传动比误差为：（60-62）/60=2/60=0.033=3.3%(3-12)蜗轮分度圆直径：d2=mz2=1.25 6277.5mm(3-13)蜗轮喉圆直径：da2=d2+2ha2=93.5(3-14)蜗轮喉母圆直径 rg2=a-1/2 da2=50-1/293.5=3.25(3-17)2.5.3 2.5.3 校核齿根弯曲疲劳强度校核齿根弯曲疲劳强度 22121.53aFFFkTYYd d m(3(3-18)18)当量齿数 322362/cos 3.1862oVZZCOS(3-19)根据2=0，ZV2=62，可查得齿形系数2aFY=2.31，螺旋角系数 10 Y=1-/140=0.9773；(3-20)许用弯曲应力F=H KFN F=560.72=40.32MPa(3-21)H=1.53 1.27 1704045 155 2.5 2.310.9773=4.29MPa(3-22)所以弯曲强度是满足要求的。2.6 轴的校核与计算 2.6.1 2.6.1 画出受力简图画出受力简图 图 3-1受力简图 计算出：R1=46.6N R2=26.2N 19
