某综合办公楼门厅施工方案.doc

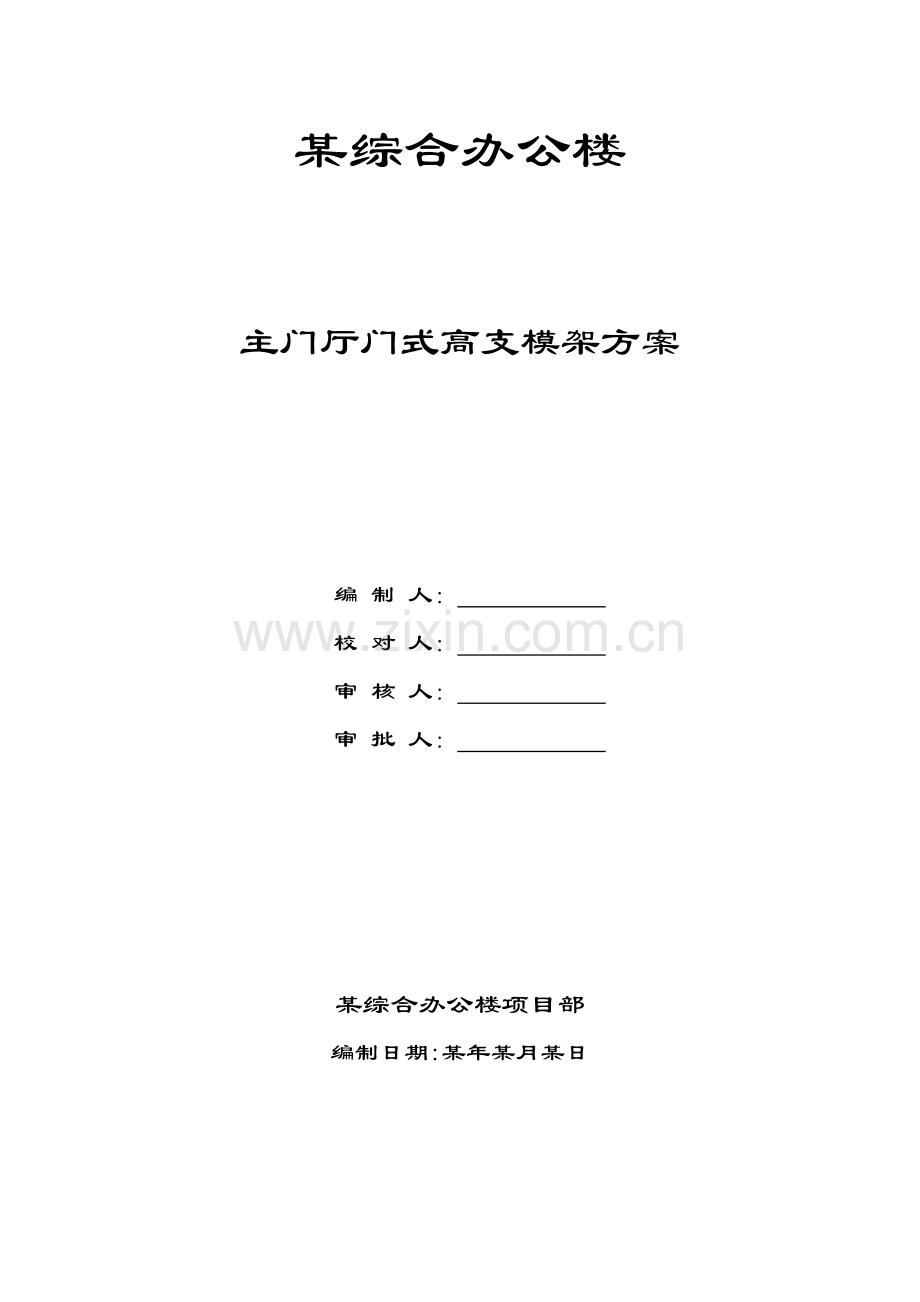

某综合办公楼

主门厅门式高支模架方案

编 制 人：
校 对 人：
审 核 人：
审 批 人：

某综合办公楼项目部
编制日期:某年某月某日

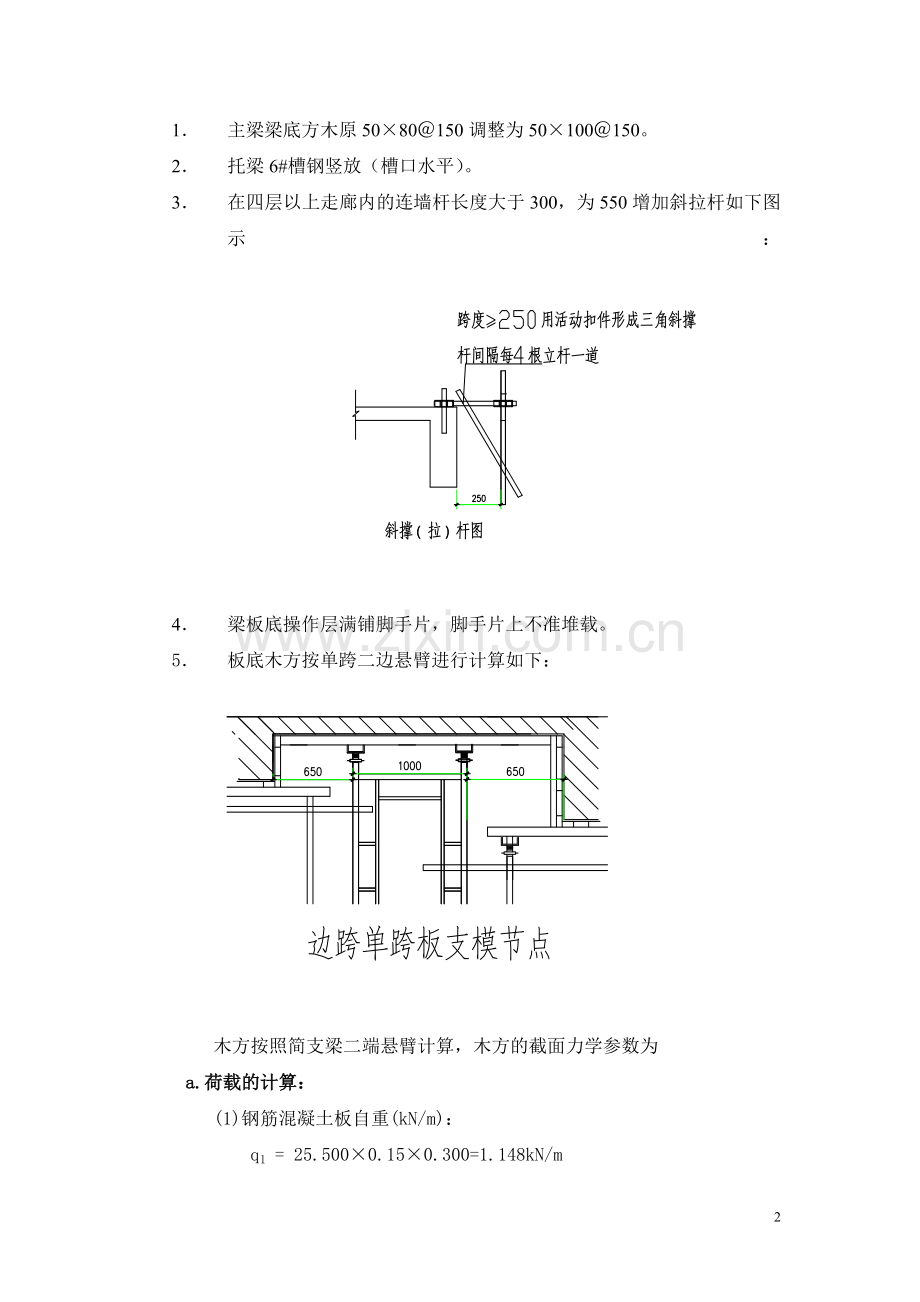

1． 主梁梁底方木原50×80＠150调整为50×100＠150。
2． 托梁6#槽钢竖放（槽口水平）。
3． 在四层以上走廊内的连墙杆长度大于300，为550增加斜拉杆如下图示：
4． 梁板底操作层满铺脚手片，脚手片上不准堆载。
5． 板底木方按单跨二边悬臂进行计算如下：

木方按照简支梁二端悬臂计算，木方的截面力学参数为
a.荷载的计算：
(1)钢筋混凝土板自重(kN/m)：
q1 = 25.500×0.15×0.300=1.148kN/m
(2)模板的自重线荷载(kN/m)：
q2 = 0.340×0.300=0.102kN/m
(3)活荷载为施工人员与施工设备产生的荷载(kN/m)：
经计算得到，活荷载标准值 q3 = 2.000×0.300=0.600kN/m
经计算得到，木方荷载计算值
Q = 1.2×(1.148+0.102)+1.4×0.600=2.34kN/m
b.木方强度、挠度、抗剪计算
木方计算简图
木方弯矩图(kN.m)
木方剪力图(kN)

经过计算得到最大弯矩 M= 0.17kN.m
经过计算得到最大支座 F= 2.82kN
经过计算得到最大变形 V= 0.6mm
木方的截面力学参数为
本算例中，截面惯性矩I和截面抵抗矩W分别为:
W = 5.00×8.00×8.00/6 = 53.33cm3；
I = 5.00×8.00×8.00×8.00/12 = 213.33cm4；
(1)木方抗弯强度计算
抗弯计算强度 f=0.17×106/53333.3=3.19N/mm2
木方的抗弯计算强度小于13.0N/mm2,满足要求!
(2)木方抗剪计算
截面抗剪强度必须满足:
T = 3Q/2bh < [T]
截面抗剪强度计算值 T=3×1.17/(2×50×80)=0.439N/mm2
截面抗剪强度设计值 [T]=1.50N/mm2
木方的抗剪强度计算满足要求!
(3)木方挠度计算
最大变形 v =0.6mm
木方的最大挠度小于1000.0/250,满足要求!

6． 边跨梁300×900梁按实际情况进行复核结果如下：
7．
经计算一榀门架受到荷载为39.02 kN；其中左立杆承受整榀门架的35%为16.66 kN，右立杆承受整榀门架的65%为25.36 kN。
一榀门架的允许载量根据厂家提供为Nd=75(kN)；
N= 39.02kN < Nd, =75 kN 满足要求7.应急预案补充
1、设备、材料准备
1）、材料准备好30T千斤顶2只，
2）、准备临时加固用的钢管2T，扣件500只。
3）、准备16﹟工字钢5根长4M。
4）、准备50厚300宽片子板1m3。
5）、方木准备2m3。
6）、顶托50只。
2、浇筑混凝土的应急措施：
1）、在混凝土浇筑施工过程中，支撑架搭设班组有专人负责检查和组织修补，一旦出现炸模，该处就必须停止砼施工，待模板修复后再进行砼施工作业。
2）、浇砼施工过程中，如果支撑架有什么情况，必须马上停止施工，上部作业人员全部疏散到安全地方，项目部组织人员和支撑架施工人员进行检查排除各种存在的安全隐患，加强对高支模的检查和验收工作，根据脚手架验收规范严格执行，保证不超载施工。
3）一旦在砼施工过程中，一处板或梁处出现轻微下陷，施工管理人员应马上通知项目部，及时疏散施工人员，马上卸掉板上的砼，停止施工，再加强底部支撑架的支撑力，对整个支撑架进行加固通过验收后再施工，保证高支模的安全。

5
