斜拉索安装技术方案(新).pdf

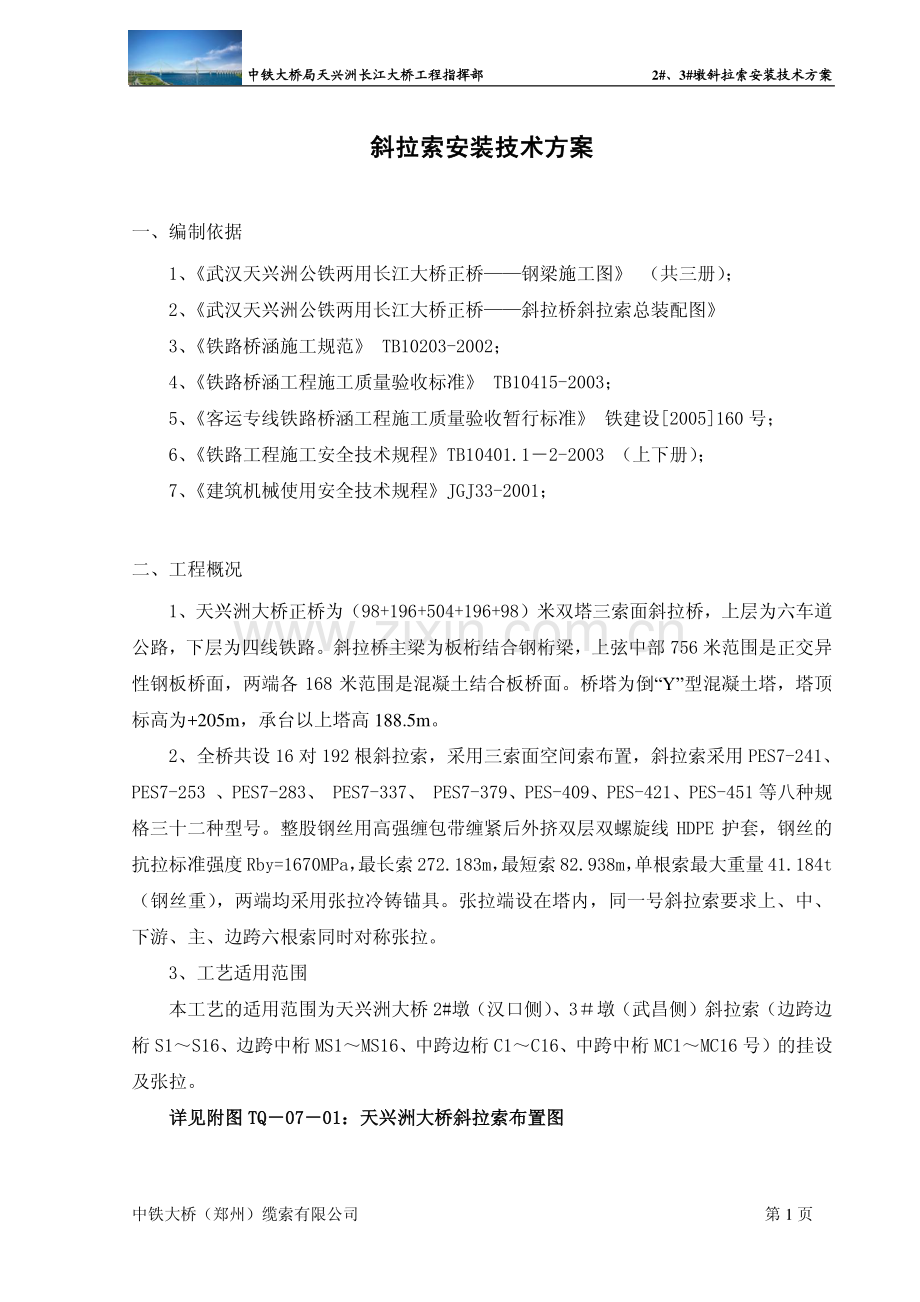

目目 录录 一、编制依据 1 二、工程概况 1 三、斜拉索挂索施工工艺 2 四、斜拉索 PE 修补工艺 9 五、斜拉索张拉施工工艺 10 六、质量保证措施 11 七、工期保证措施 13 八、安全保证措施 13 九、附件 15 十、附图 15 中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 1 页 斜拉索斜拉索安装技术方案安装技术方案 一、编制依据 1、武汉天兴洲公铁两用长江大桥正桥钢梁施工图（共三册）；2、武汉天兴洲公铁两用长江大桥正桥斜拉桥斜拉索总装配图 3、铁路桥涵施工规范 TB10203-2002；4、铁路桥涵工程施工质量验收标准 TB10415-2003；5、客运专线铁路桥涵工程施工质量验收暂行标准 铁建设2005160 号；6、铁路工程施工安全技术规程TB10401.12-2003（上下册）；7、建筑机械使用安全技术规程JGJ33-2001；二、工程概况 1、天兴洲大桥正桥为（98+196+504+196+98）米双塔三索面斜拉桥，上层为六车道公路，下层为四线铁路。斜拉桥主梁为板桁结合钢桁梁，上弦中部 756 米范围是正交异性钢板桥面，两端各 168 米范围是混凝土结合板桥面。桥塔为倒“Y”型混凝土塔，塔顶标高为+205m，承台以上塔高 188.5m。2、全桥共设 16 对 192 根斜拉索，采用三索面空间索布置，斜拉索采用 PES7-241、PES7-253、PES7-283、PES7-337、PES7-379、PES-409、PES-421、PES-451 等八种规格三十二种型号。整股钢丝用高强缠包带缠紧后外挤双层双螺旋线 HDPE 护套，钢丝的抗拉标准强度Rby=1670MPa，最长索272.183m，最短索82.938m，单根索最大重量 41.184t（钢丝重），两端均采用张拉冷铸锚具。张拉端设在塔内，同一号斜拉索要求上、中、下游、主、边跨六根索同时对称张拉。3、工艺适用范围 本工艺的适用范围为天兴洲大桥 2#墩（汉口侧）、3墩（武昌侧）斜拉索（边跨边桁 S1S16、边跨中桁 MS1MS16、中跨边桁 C1C16、中跨中桁 MC1MC16 号）的挂设及张拉。详见详见附附图图 TQTQ07070 01 1：天兴洲大桥斜拉索布置图：天兴洲大桥斜拉索布置图 中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 2 页 三、斜拉索挂索施工工艺 （一）、施工方案 天兴洲大桥 2#、3#墩塔柱封顶后进行斜拉索安装。根据施工现场塔顶吊架、塔旁塔吊的配置分为两种方式进行安装：A、16#斜拉索先挂塔端（14#斜拉索戴平锚杯螺母，56#斜拉索锚杯张拉杆副螺母锁紧），再通过 20 吨放索盘桥面展索，安装梁端并软牵引到位，最后 56#斜拉索塔端刚性牵引到位（斜拉索戴平锚杯螺母）。B、716#斜拉索先根据桥面成型长度进行桥面展索，再通过塔顶吊架与塔旁塔吊的配合进行塔端挂设（斜拉索锚杯张拉杆副螺母锁紧），安装梁端并软牵引到位，最后塔端刚性牵引到位（斜拉索戴平锚杯螺母）。注：3#墩在 4#斜拉索张拉完后边跨即达到合拢状态，后期 3#墩边跨 5#16#斜拉索均可先进行桥面完全展索，再通过塔顶吊架与塔旁塔吊的配合进行塔端挂设，安装梁端并软牵引到位，最后塔端刚性牵引到位。挂索时各斜拉索锚杯安装牵引力表挂索时各斜拉索锚杯安装牵引力表 斜拉索编号 项 目 1#2#3#4#5#6#7#8#中桁 梁端戴帽(设计位置)索力(t)10.9 19.4 30.4 44.2 14.6 17.9 24.1 28.5 塔端戴帽(平扣)索力(t)59.2 75.6 102.1 126.2 边桁 梁端戴帽(设计位置)索力(t)11.9 20.0 30.8 44.6 14.7 18.0 24.2 28.6 塔端戴帽(平扣)索力 (t)59.4 75.6 102.5 126.6 斜拉索编号 项 目 9#10#11#12#13#14#15#16#中桁 梁端戴帽(设计位置)索力(t)35.0 40.5 46.0 51.6 59.2 66.5 78.6 86.2 塔端戴帽(平扣)索力(t)146.9 187.2 209.5 245.9 294.4 340.0 412 440 边桁 梁端戴帽(设计位置)索力(t)35.1 40.5 45.8 51.9 59.6 66.4 79.0 86.5 塔端戴帽(平扣)索力 (t)147.0 187.2 209.9 245.5 295.4 340.0 412.0 440.0 注：表中 14#斜拉索在塔端安装时直接将锚杯锚固螺母旋入锚杯至平扣，故不存在塔端戴帽(平扣)索力；516#斜拉索在塔端安装时只是把斜拉索锚杯张拉杆副螺母锁中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 3 页 紧，锚杯锚固螺母距设计位置还有 2m 的距离，塔端戴帽(平扣)索力是在梁下安装完后进行塔上刚性牵引锚杯锚固螺母旋入锚杯至平扣时的牵引力。详见详见附图附图 TQTQ07070202：主塔斜拉索安装总体：主塔斜拉索安装总体布置图布置图 （二）、设备配置 1、塔顶 塔顶装饰墙施工完毕后后，塔顶设置一个可以横桥向移动的 Qp=40 t 吊架，在塔柱预应力爬架拆除后（拉索），用于安装拉索塔端；在塔柱预应力爬架拆除前（拉索），以塔吊为主吊装拉索，塔吊吊装的原则应满足塔吊的吊装曲线。塔顶吊架横向移动采用 2 台 27t 千斤顶；塔顶顶板共六个进人洞，其中三个进人洞处各布置一台 5 t 卷扬机，用于塔内翻顶和拉索辅助牵引，另三个做为人员进出洞。详见附图详见附图 TQTQ07071616：塔顶吊架布置图塔顶吊架布置图 2、塔柱内、外 塔内平台主要采用普通钢管脚手架通长架设，每个箱室内由塔顶至斜拉索齿块处设型永久楼梯，休息平台垂直距离 2m，楼梯立柱四周设安全网。在 1#至 5#、7#、9#、11#、13#、15#斜拉索齿块各设一操作平台，作为人员操作和张拉设备的承载平台。单塔张拉设备含三台 1200t 千斤顶（主要负责边跨张拉）、三台 1500t 千斤顶（主要负责中跨张拉）、六台 10 升电动油泵、六台 1500t 张拉撑脚及张拉杆等配件，用于塔端刚性牵引（5#16#斜拉索）、施工索力张拉及索力调整。每个塔柱箱室内配一套灭火设施（可采用干式灭火器或砂箱）。详见附图详见附图 TQTQ07071 12 2：塔内平台结构图塔内平台结构图 塔外采用自升降吊篮做为活动平台，便于操作人员下到塔柱外侧拆除索体上吊点及后期减震器的安装等相关塔外作业。在塔柱预应力爬架未拆除前，自升降吊篮依附于预应力爬架上；在塔柱预应力爬架拆除后，将自升降吊篮依附于塔顶活动吊架上。自升降吊篮选用无锡市小天鹅建筑机械厂生产的 ZLP800A 高处作业吊篮。详见附件：详见附件：ZLPZLP 系列高处作业吊篮产品资料（共系列高处作业吊篮产品资料（共 5 5 张）张）3、梁面 单塔梁面布置 20t、50t 放索盘各 2 台，单轴小车若干，10t 卷扬机 4 台用于梁面放索及牵引。卷扬机布置在梁面前端，将 10t 卷扬机牢固地固定在桥面上，采用28 钢丝绳，并在前端设 20t 转向滑车，钢丝绳通过转向滑车与梁端牵引滑车组（40t 或 20t）中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 4 页 斜拉索进入施工现场斜拉索进入施工现场 验验 收收 运输上桥运输上桥 梁上放索梁上放索 塔端挂设塔端挂设 联结。详见附图详见附图 T TXAXA0 05 5：放索盘结构图：放索盘结构图 附图附图 T TXAXA0 06 6：放索锚头小车：放索锚头小车结构图结构图 附图附图 T TXAXA0 07 7：放索小车装配：放索小车装配图图 18#斜拉索采用一台 10 t 卷扬机通过滑车组（40t）进行牵引；916#斜拉索采用两台 10t 卷汤机同时通过滑车组（40 t、20t）进行牵引。一是分散栓索的受力点；二是互作保险以策安全。根据索号的不同将斜拉索牵引至距梁端锚垫板 2.5m13m 时，连接软牵引体系。单套软牵引体系包括 250 t 内嵌式千斤顶一台、2 升电动油泵一台、锚杯连接器一个、单端挤 P 锚钢绞线 512 根及工具锚环一个，每个主塔墩配 4 套软牵引体系。4、梁端 中、边桁在钢桁梁下层架设普通钢管脚手架平台，用于设置软牵引体系安装斜拉索梁端索头，同时在梁上索导管处设置导向托架、梁上吊架或汽车吊，用以在梁下软牵引时调节斜拉索进入索导管的角度。详见附图详见附图 TQTQ07071717：梁面吊架布置图：梁面吊架布置图 附图附图 TQTQ07071414：梁：梁下下边桁管架示意图边桁管架示意图 附图附图 TQTQ07071313：梁下中：梁下中桁管架示意图桁管架示意图 （三）、斜拉索安装工艺 1、工艺流程 中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 5 页 梁面卷扬机牵引梁面卷扬机牵引 千斤顶软牵引梁下锚杯到位千斤顶软牵引梁下锚杯到位 塔端刚性牵引锚杯戴平扣塔端刚性牵引锚杯戴平扣 张张 拉拉 索索力调整力调整 2、斜拉索运输与上桥后放索：（1）、斜拉索的存放、运输及上桥：、斜拉索存放时索体下端应辅设方木支垫，并在方木与索体间加一定厚度的软质隔离物（如棉毡等），不允许斜拉索直接与梁面或地面接触，索体周围 10 米内严禁存在火源，如确需在索体周围焊接、气割，作业前必须对相关人员进行安全交底，并同时配备灭火装置。各斜拉索应按编号分开，避免搞错。、成盘斜拉索从存放位置通过水运至主塔墩旁（下游方向），用 120t 浮吊起吊至主塔墩两侧的下游侧桥面上，其中 16#斜拉索对应放置于中跨与边跨桥面上；716#斜拉索反方向放置于中跨与边跨桥面上的 50t 放索盘（2 台放索盘分别放在主塔墩下游侧靠近 1#斜拉索梁面索导管的位置处）上，此时 120t 浮吊需在主塔墩下游侧进行顺桥向短距离的移动，便于后期放索。、成盘斜拉索起吊时设 3 个吊点，使用专用的吊装带，严禁用钢丝绳直接兜在斜拉索上，以避免损坏 PE 护套。若发现 PE 护套有损伤应及时修整。（2）、放索：主梁每节段均为 6 根斜拉索，待挂成盘斜拉索放置在放索盘上，置于塔下桥面上。16#斜拉索置于 20t 放索盘上，在塔端挂好后，通过梁端设置的 10t 卷扬机牵引20t放索盘顺桥向移动进行桥面展索，在展开的索体下间隔4-5放置一台单轴小车，索体与小车之间铺垫橡胶皮以防护索体损伤。卷扬机牵引放索盘直至固定端锚杯脱离放索盘，安装锚杯哈夫夹并用汽车吊将锚杯置于锚头小车上，即完成 16#斜拉索的放索中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 6 页 工作。716#斜拉索采用 50t 放索盘放索，索体加 50t 放索盘的重量在 37t61t 之间，根据现有桥面板的状况，50t 放索盘不设置走行轮直接放在桥面板上，以防损伤桥面板，同时放索盘下垫短钢板操平以利于放索盘放索。边跨斜拉索置于塔柱中跨放索盘上放索，中跨斜拉索置于塔柱边跨放索盘上放索，上游侧斜拉索放索时，需在塔柱下方桥面上放索盘与上游桥面之间设置两部转向装置（竖辊+平辊），便于索体转向；下游侧斜拉索放索时，直接通过放索盘放索。A：下游侧斜拉索放索时，先用塔吊或汽车吊将索体拉出 410长度放置在梁面上，安装锚杯哈 F 夹，并将锚杯置于锚头小车上，安装桥面卷扬机牵引系统，启动卷扬机牵引，在展开的索体下间隔 45放置一台单轴小车，索体与小车之间铺垫橡胶皮以防护索体损伤。直至将锚头小车牵引至中跨或边跨成型桥面的端部（最少保证牵引至待挂斜拉索桥面索导管处），即完成 716#斜拉索的桥面放索工作。B：上游侧斜拉索放索时，先用塔吊或汽车吊将索体拉出 410长度放置在梁面上，安装锚杯哈 F 夹，将锚杯置于锚头小车上，启动桥面卷扬机牵引系统，通过塔吊或汽车吊将索体锚杯通过两部转向装置，在曲线段索体下可放置单轴小车或废旧汽车轮胎以保证索体的完好，直线段展开的索体下间隔 45放置一台单轴小车，索体与小车之间铺垫橡胶皮以防护索体损伤。直至将锚头小车牵引至中跨或边跨成型桥面的端部（最少保证牵引至待挂斜拉索桥面索导管处），即完成 716#斜拉索的桥面放索工作。详见详见附图附图 TQTQ07070808：1 16 6斜拉索梁面放索示意图斜拉索梁面放索示意图 附图附图 TQTQ07070909：7 71 16 6斜拉索梁面放索示意图斜拉索梁面放索示意图 3、斜拉索塔端挂设：（1）、16#斜拉索 用塔吊或塔顶吊架将置于 20t 放索盘上的索体拉出 510长度放置在梁面上，塔顶 5卷扬机钢丝绳从塔顶放下，穿过塔内转向滑车、张拉杆副螺母、垫圈、锚具螺母，然后从索导管穿出，放到梁面上。14#斜拉索索头通过连接反与塔顶 5卷扬机钢丝绳联结；56#索斜拉索索头通过连接套安装张拉杆，塔顶 5卷扬机钢丝绳与其直接联结。在距锚杯一段长度处索体上用 20t 或 30t 专用软质吊装带设置吊点，吊钩放下吊起吊装带，准备起吊。在吊起的同时，塔顶 5卷扬机启动，塔吊与塔顶 5卷扬机相互配合将斜拉索索头安装至进入索道管一定位置（14#斜拉索戴平锚杯螺母，56#斜拉索锚中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 7 页 杯张拉杆副螺母锁紧，此时锚杯距锚垫板距离 2m），斜拉索进索导管处应垫胶皮以防磨损 PE 套。此时利用塔外活动吊篮撤除索体上的吊点，塔端挂设完成。（2）、716#斜拉索在完成桥面的放索工作后，索体在放索盘上剩余成圈长度在 1020m 之间，在主塔墩待挂斜拉索侧梁面展开的索体上用 20t 或 30t 专用软质吊装带设置吊点，通过塔吊与塔顶吊架相互配合起吊，将索体脱开放索盘，塔顶 5卷扬机钢丝绳从塔顶放下，穿过塔内转向滑车、张拉杆副螺母、垫圈、锚具螺母，然后从索导管穿出，放到梁面上。斜拉索索头通过变接套安装张拉杆，塔顶 5卷扬机钢丝绳与其直接联结。在距锚杯一段长度处索体上用 20t 或 30t 专用软质吊装带设置吊点，塔顶吊架吊起吊装带，准备起吊。在吊起的同时，塔顶 5卷扬机启动，塔顶吊架与塔顶 5卷扬机相互配合将斜拉索索头安装至进入索道管一定位置（张拉杆副螺母锁紧，锚杯距锚垫板距离 2m），斜拉索进索导管处应垫胶皮以防磨损 PE 套。此时利用塔外活动吊篮塔吊吊篮撤除索体上的吊装绳，塔端挂设完成。详见附图详见附图 TQTQ07070 04 4：斜拉索塔端安装及展索工序斜拉索塔端安装及展索工序图图（1 16 6）附图附图 TQTQ07070 05 5：斜拉索塔端安装及展索工序斜拉索塔端安装及展索工序图图（7 71 16 6）4、梁端挂设安装：18#斜拉索采用一台 10 t 卷扬机通过滑车组（40t）进行梁面牵引；916#斜拉索采用两台 10t 卷汤机同时通过滑车组（40 t、20t）进行梁面牵引。一是分散栓索的受力点，二是互作保险以策安全；根据索号的不同将斜拉索牵引至距梁端锚垫板 2.5m13m 时，连接软牵引体系。（1）准备工作：A：将 10t 卷扬机牢固地固定在桥面上。采用28 钢丝绳，并在梁端设 20t转向滑车，钢丝绳通过转向滑车与梁端牵引滑车组（40t 或 20t）联结。B：设置软牵引体系 根据安装的斜拉索索号对照计算的软牵引吨位选取一定根数与长度的钢绞线，钢绞线单端挤成 P 锚，每根钢绞线上以 P 锚处为起点，以 1 米为单位做上标记线，便于多根钢绞线的等长控制。并将钢绞线逐根穿入梁上的锚杯连接器。在 2 升电动油泵安装进、回油表，并用高压油管将电动油泵与 250t 内嵌式千斤顶连接好，准备工作就绪。（2）梁下软牵引 中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 8 页 当待安装斜拉索锚杯经过 20 t 或 40t 滑车组牵引至待安装斜拉索梁面索导管一定距离时，停止牵引，将已安装好钢绞线的锚杯连接器旋入锚杯内丝扣，丝扣一定旋满，将锚杯连接器钢绞线逐根经由导向托架与索导管穿入梁下工作锚环及 250t 内嵌式千斤顶内的锚环内，穿好的钢绞线相互之间需平行顺直，严禁产生交叉错位。导向托架的摆放位置以启动软牵引体系后钢绞线与索导管下端口不产生磨擦为宜。软牵引启动前先将多根钢绞线根据钢绞线上的长度标记调成等长。调等长时可用人工或 27t 千斤顶进行。启动梁下软牵引系统，返复牵引。在锚杯牵引到距梁面索导管 14m 时，在索体上安装 20t 软质吊装绳，通过梁面吊架上的 20t 手动导链或汽车吊缓慢提升索体，使锚杯顺利从导向托架上通过。在锚杯下端口刚好座在梁面索导管下端口上时，梁面吊架上的 20t 手动导链或汽车吊缓慢提升索体来逐步提高锚杯的倾角，此时应专人指挥索体提升的快慢与软牵引进程，严防锚杯外丝扣直接顶在索导管端口造成锚杯外丝扣的损伤。当锚杯及延长筒全部进入索导管时，在管导管下端口上铺设橡胶皮或麻布袋，严防软牵引后期索体与索导管下端口直接接触造成损伤。锚杯外露出梁下锚垫板 510cm 时，停止软牵引，梁下工作人员将锚固螺母旋入锚杯上 23 丝扣，以保证后期牵引安全。继续软牵引，边牵引边旋紧锚固螺母，直至将锚杯牵引至设计位置。拆除软牵引体系，检查钢绞线表面的受损情况，视受损情况的程度来决定是否更换钢绞线，以便于下一根斜拉索的安全牵引。在软牵引的过程中，2 升电动油泵的操作人员应及时将油表读数反馈给现场负责人员，反算出牵引力，以保证牵引安全。详见附图详见附图 TQTQ07070303：主塔斜拉索安装工况图主塔斜拉索安装工况图 附图附图 TQTQ07071 10 0：斜拉索梁面软牵引示意图（一）斜拉索梁面软牵引示意图（一）附图附图 TQTQ07071 11 1：斜拉索梁面软牵引示意图（二）斜拉索梁面软牵引示意图（二）附图附图 TXATXA0404：梁端张拉组装图：梁端张拉组装图 5、塔端钢性牵引（516#斜拉索）同索号梁下软牵引全部结束后进行塔端钢性牵引。塔内工作人员将细张拉杆满丝扣旋入粗张拉杆后端，依次安装张拉撑脚、1200t 或1500t 千斤顶、垫圈与细张拉杆螺母。在 8 升电动油泵安装进（标定过的 0.4 级）、回油表，并用高压油管将电动油泵与张拉千斤顶连接好。当同塔柱 6 套张拉机具全部准备好中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 9 页 后，由专人通过对讲机指挥同步张拉，因张拉千斤顶油缸行程为 200mm，需往复张拉多次方可将锚杯拉出塔内锚垫板。当粗张拉杆拉出千斤顶后端面 1520cm 时，锁紧锚垫板处粗张拉杆螺母，拆除细张拉杆，将粗张拉杆锚固螺母从千斤顶后端旋上粗张拉杆并锁紧，继续往复张拉，当锚杯外露出塔内锚垫板 510cm 时，停止张拉，塔内工作人员将锚杯锚固螺母旋入锚杯上 24 丝扣，此时不得回油，继续张拉，只有当锚杯锚固螺母旋入锚杯上有锚杯锚固螺母一半丝扣时方可回油。继续张拉，锚杯锚固螺母在锚杯上戴平时即算塔端钢性牵引结束。在塔端刚性牵引的过程中，一定要控制好 6 套机具的同步性。如某一套机具在牵引过程中出现问题，另 5 套机具应立即停止牵引，等问题处理好后方可进行同步牵引。在以上 5 工序中操作时，索体外包装防护层在塔柱外 10m 与梁上 3m 保留，其余中间段与塔、梁索导管内的均应在塔端安装与牵引过程中拆除。附图附图 TQTQ07070 06 6：1 14 4斜拉索塔端安装示意斜拉索塔端安装示意图图 附图附图 TQTQ07070 07 7：5 51616斜拉索塔端安装示意斜拉索塔端安装示意图图 附图附图 TXATXA0101：塔端张拉组装图（一）：塔端张拉组装图（一）附图附图 TXATXA0202：塔端张拉组装图（二）：塔端张拉组装图（二）附图附图 TXATXA0 03 3：塔端张拉组装图（三）：塔端张拉组装图（三）四、斜拉索 PE 修补工艺（一）、斜拉索 PE 护套的损伤主要分两种情况：1、挂索前所造成的损伤；2、斜拉索张拉后其它原因所造成的损伤；以上两种状况下采用同样的修补方法处理，只是前种状况在桥面处理，后一种状况在高空处理。桥面修补时，需将索体受损垫高距桥面 50cm70cm，并保证此段的顺直即可修补；高空修补时，采用可延索体上下移动的专用工作小车作为修补平台，修补人员乘工作小车上至索体损伤处进行修补作业。（二）、PE 护套修补方法 1、PE 护层一般损伤修补方法如下：1）、清除 PE 护套损伤处油污及杂物。2）、采用和原索 PE 层相同的 PE 料片，置于破损处。3）、用电烙铁或塑料焊枪对 PE 料片和索体 PE 破损处进行加热，直到两者融化并融 合，断电使 PE 自然冷却。4）、用磨光机对修补处表面进行打磨处理，使损坏处 PE 层恢复原有厚度，PE 表面 恢复原有平整状态。2、PE 护层较严重损伤的修补采用专用夹具进行修补，其方法如下：1）、清除 PE 护套损伤处油污及杂物，对损伤处 PE 进行打磨直至露出完好 PE 界面，采用和原索 PE 相同的 PE 块，置于破损处。中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 10 页 2）、安装专用夹具，通电进行加热：从起始温度每 10 分钟升温 30，直至恒温温 度，恒温温度由熔化情况及夹具规格确定，恒温 3 小时后断电，断电后卸下专用夹具。3）、用磨光机进行表面处理。4）、根据损伤程度，若内层 PE 需要修补，应内层 PE 修补完成后再进行外层 PE 修 补。五、斜拉索张拉施工工艺 斜拉索张拉分永久索力张拉和调索两部分。当主塔一组（6 根）斜拉索全部挂设完成，即可进行斜拉索张拉。斜拉索张拉在主塔内进行，根据最大规格斜拉索的设计吨位，选择相应级别的张拉千斤顶，按主、边跨同号，上、中、下游同位，6 台千斤顶同时对称张拉。（一）、斜拉索张拉前的准备工作 1、应检查斜拉索是否与索导管相碰，防止张拉时擦伤斜拉索保护层。2、斜拉索张拉前应进行技术交底，确认本次索的张拉力和伸长量，检查张拉千斤顶位置是否居中并调整固定，检查千斤顶配套设备的编号。3、斜拉索张拉前各种记录表格准备齐全。4、斜拉索张拉前要求各项安全措施都已具备完善，并经检查合格。（二）、斜拉索的张拉 斜拉索张拉过程应根据监控领导小组下达的张拉指令分级分批张拉，并做好伸长量记录，张拉顺序按要求办理，张拉所需千斤顶，油泵、油表应配套标定、配套使用，油表应定期校核，张拉记录应完整齐全并及时上交三、五公司项目部。斜拉索张拉以设计规定的张拉应力值或监控领导小组的指令值控制，伸长量作为校核。索塔和桥梁两侧在对称位置上的斜拉索应同步张拉，张拉中不同步拉力的相对差值不超过 300kN。本桥每次张拉均在塔内进行，每塔设 6 台千斤顶同时操作。塔上 1200t、1500t 千斤顶行程 200mm，张拉过程中需多次回顶进行，每次回顶前应拧紧锚杯螺母，千斤顶回程完毕，其千斤顶后端张拉杆锚固螺母拧紧后，6 台千斤顶再同步进行张拉，重复上述回顶过程直至完成张拉工作。张拉过程中，要详细记录油表读数-索力-伸长量-索头相对锚垫板的位置，便于相互校核，张拉前后应量取索头与锚垫板的相对位置；张拉过程中分级记录油表读数、索力及伸长量。（三）、索力调整 中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 11 页 索力调整应严格按照监控单位提供的调索指令执行。六、质量保证措施 1、工程质量目标 分部工程合格率 100%，工程优良率 95%以上，确保单位工程“优良”。2、工程质量总体保证措施 为全面实现质量目标，在施工全过程中，我们将始终坚持“百年大计，质量第一”的原则，视工程质量为企业的生命，认真依照各项施工技术规范、规则和各项质量验收评定标准去组织实施。2.1 组建高素质的施工队伍 2.2 加强施工技术管理 科学、规范、经济合理的施工技术措施和施工工艺是保工期、保质量、保安全、求效益的重要条件，我们要做到：2.2.1 建立技术管理体系和岗位责任制。实现以项目总工为主的项目经理技术 责任制，做到分工明确，责任到人，严格遵守施工程序，坚决执行施工规范。2.2.2 认真做好施工组织设计 2.2.2.1 运用现代化管理方法，使整个施工过程时时处于受控状态，做到环环相扣，井然有序。2.2.2.2 认真编制施工技术方案。对施工技术方案进行对比、分析、优化，最后确定一个可行的实施方案。2.2.3 保证技术力量 我们将挑选具有丰富施工经验的优秀队伍，同时选派有施工经验、责任心强的工程技术人员参加该工程施工，以确保技术工作顺利进行。2.2.4 做好施工前的技术准备工作 认真核对设计文件和图纸资料，切实领会设计意图；认真进行技术交底。2.2.5 抓好技术资料管理 施工过程要做好详细记录，各种原始资料收集齐全，用以组织后期施工、编制竣工文件，并进行施工技术总结，为做好技术档案和情报工作打下坚实的基础。2.3 实行工程质量包保责任制 2.3.1 各级负责人对所管辖工程的质量全面负责，向项目经理部签订质量包保责任中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 12 页 状。2.3.2 签订质量承包保责任状，保证合格率达 100%，优良率 95%以上无重大及以上质量事故 2.3.3 作业队对班组实行与工程质量挂钩的工资制，并使工程质量在工资分配上占重要的比重，体现重奖重罚。2.4 严格制度，狠抓落实 制度落实是确保工程质量创优达标的重要途径，努力做到质量管理工作规范化、制度化。坚持做到定期质量检查，对每次检查的工程质量情况及时总结通报，使工程质量通过定期检查得到有效控制。各级质检人员要明确岗位责任制和工作责任标准，坚持做好经常性的质量检查监督工作，及时解决施工中存在的质量问题。2.5 保证施工中的资料完整完全 做好各类资料的收集、保存、归档工作，严格按照甲方要求的内容、格式填写，保证资料控制的有效性和可追溯性，保证工程资料的准确性、及时性和完整性。3、质量总保证体系 3.1、创优规划 3.1.1 创优目标 本工程创优目标是：管理保证，全员创优，规范标准，科学求实，工艺达标，一丝不苟，开工必优；工程合格率 100%，工程优良率 95%以上，确保单位工程“优良”。3.1.2 创优措施 3.1.2.1 建立创优领导组织，明确创优责任制。3.1.2.2 加强创优宣传教育，做好技术培训工作。3.1.2.3 全面加强施工技术管理。3.1.2.4 加强内部监察检查，严格检查制度。3.1.2.5 加强项目管理，提高管理水平。3.1.2.6 应用经济手段，使质量与分配奖罚挂钩，实行重奖重罚。3.1.2.7 加强创优工作的检查、督促和协调。3.2、质量保证体系及质量管理体系 针对创优目标，建立健全行之有效的质量保证体系。对本工程实行项目法管理，加强对该项目的质量管理。中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 13 页 七、工期保证措施 1、工期总目标 按照甲方要求总工期。2、保工期的措施 2.1、加强进度计划的管理 2.1.1 挑选精兵强将，早进场，早开工 为加快施工进度，保证工期，我们组织了精干的施工管理人员和施工队伍，做好施 工前的各项准备工作。上足劳动力和机械设备，为工程施工创造条件。2.1.2 加强对全体施工人员的思想教育 树立一个“干”字，确保一个“好”字，好中求省，好中求快。树立“时间就是效 益，进度就是信誉”的思想，以战斗姿态投入工程施工。2.2、严格施工进度的控制 2.2.1 不断优化施工组织设计：以施工组织设计为依据，及时编写实施性施工组织设计，充分发挥科技是第一生产力的优势，在施工中不断优化施工方案，使施工组织更加全面和严谨。2.2.2 作好设备的选型及配件供应工作：设备的选型力求实用、多效、耐用的原则，防止待机误工。在施工中确保施工机械按计划正常运作。2.2.3 完善奖罚制度，提高工作效率：以经济为杠杆，充分发挥施工人员的积极性和主动性，提高生产效率，提前有奖，延误有罚。同时对班组加强施工现场管理，做到文明施工。2.3 人、财、物的投入 2.3.1 挑选精兵强将，早进场，早开工 2.3.2 保证充足的资金，确保工程进度计划 2.3.3 保证施工材料的供应，满足施工需要 八、安全保证措施 为保证工程的正常施工，杜绝重大事故的发生，必须贯彻以“预防为主，安全第一”的方针，贯彻横向到边，纵向到底的原则，在该工程的组织中建立安全领导小组，由专职安全员现场指挥监督、指导，建立以项目经理具体负责实施，工地安全员现场指挥的安全生产网络，创建文明工地。具体措施如下：中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 14 页 1、根据本工程的特点，安全防范重点为：1.1 防高处坠落事故；1.2 高空防风措施；1.3 防触电电击事故；1.4 防起重伤害事故；1.5 防火灾事故；1.6 防机械伤害事故；1.7 防坠江伤害事故。2、安全管理保证体系 成立以项目经理为组长的安全领导小组，全面负责并领导本项目的安全生产工作。加强“一遵二反”的安全教育，即遵守各项安全规章制度，反违章作业。抓好文明施工及落手清工作，积极创建标准化文明工地。2.1 项目实行安全生产三级管理：即一级管理由经理负责，二级管理由专职安全员及施工队长负责，三级管理由班（组）长负责，各作业点设安全监督岗。2.2 各级管理人员和操作人员的安全生产责任制，做到横向到边，纵向到底，各自做好本岗位的安全工作。施工管理人员轮流值班抓安全，各生产班组建立兼职安全员，做好班前交底，班后教育，做好安全上岗检查记录。3、安全保证措施 3.1 严禁用钢丝绳直接吊起或牵引缆索，必须加设橡胶保护和使用起吊夹具。3.2 注意保护好锚头和张拉杆的丝扣，防止螺母拧不过去。3.3 不得将 HDPE 保护层损坏的缆索挂至高空，以免造成后患。3.4 吊点及预埋件的焊接质量等均应检查验收后投入使用。3.5 做好已挂斜拉索的临时抗风措施。3.6 操作人员，特别是特种作业人员，必须持有效的操作证上岗，班组每天做好安全交底工作，且做好记录和签字。3.7 坚持现场文明施工，材料堆放有条理，有规矩，认真做好落手清工作，保持现场整洁，井然有序。3.8 高空作业（凡在坠落高度基准面 2m 以上含 2m 有可能坠落的高处进行的作业），及其所有现场作业人员、管理检查人员正确戴好安全帽、穿好救生衣，系好安全带。施中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 15 页 工现场必须设置稳固、可靠的安全挂钩处。3.9 所有登高用的直梯、挂梯，严禁用螺纹钢焊接制作，扶手要双道护栏。3.10 做好高空作业的各项安全措施，应在支架底设置隔离层，以避免坠物伤人。3.11 杜绝重大事故的发生，减少一般事故的频率，对一切事故的苗子均按“三不放过”的原则处理。即：事故原因不清不放过；事故责任和群众没有受到教育不放过；没有防范措施不放过。3.12 高空作业，电焊、气割必须有防溅措施，以防火花火灾。塔外吊篮上必须备好消防设施。3.13 做好安全警戒标志。3.14 塔内必须设防火设施。3.15 现场机电设备严格执行定机、定员、定岗，严格按操作规程进行，定期检查、保养和维修。3.16 组织定期安全教育，工地每月组织一次现场安全教育及文明施工检查，做到思想重视、措施得力 九、附件 附件 1、组织机构框图 附件 2、斜拉索安装主要机械设备表（全桥）附件 3、斜拉索安装人力资源配备表（单塔）附件 4、斜拉索施工事故、火灾应急预案 附件 5、ZLP 系列高处作业吊篮产品资料 十、附图 附图 1、主塔斜拉索总体布置图（TQ-07-01）附图 2、主塔斜拉索安装总体布置图（TQ-07-02）附图 3、主塔斜拉索安装工况图（TQ-07-03）附图 4、（16）主塔斜拉索塔端安装及展索工序图（TQ-07-04）附图 5、（716）主塔斜拉索塔端安装及展索工序图（TQ-07-05）附图 6、（14#）索塔端安装示意图（TQ-07-06）附图 7、(516)索塔端安装示意图（TQ-07-07）中铁大桥局天兴洲长江大桥工程指挥部中铁大桥局天兴洲长江大桥工程指挥部 2#、3#墩斜拉索安装技术方案墩斜拉索安装技术方案 中铁大桥（郑州）缆索有限公司 第 16 页 附图 8、（16斜拉索）斜拉索梁面放索示意图（TQ-07-08）附图 9、（716斜拉索）斜拉索梁面放索示意图（TQ-07-09）附图 10、斜拉索梁面软牵引示意图（一）（TQ-07-10）附图 11、斜拉索梁面软牵引示意图（二）（TQ-07-11）附图 12、主塔斜拉索塔内平台结构图（TQ-07-12）附图 13、梁下中桁施工管架平台示意图（TQ-07-13）附图 14、梁下边桁施工管架平台示意图（TQ-07-14）附图 15、梁面上挂索设备布置图（TQ-07-15）附图 16、塔顶吊架总布置图（TQ-07-16）附图 17、梁面吊架总布置图（TQ-07-17）附图 18、塔端张拉组装图（一）（TXA-01）附图 19、塔端张拉组装图（二）（TXA-02）附图 20、塔端张拉组装图（三）（TXA-03）附图 21、梁端张拉组装图（TXA-04）附图 22、放索盘（TXA-05）附图 23、索锚头小车（TXA-06）附图 23、放索小车装配图（TXA-07）
