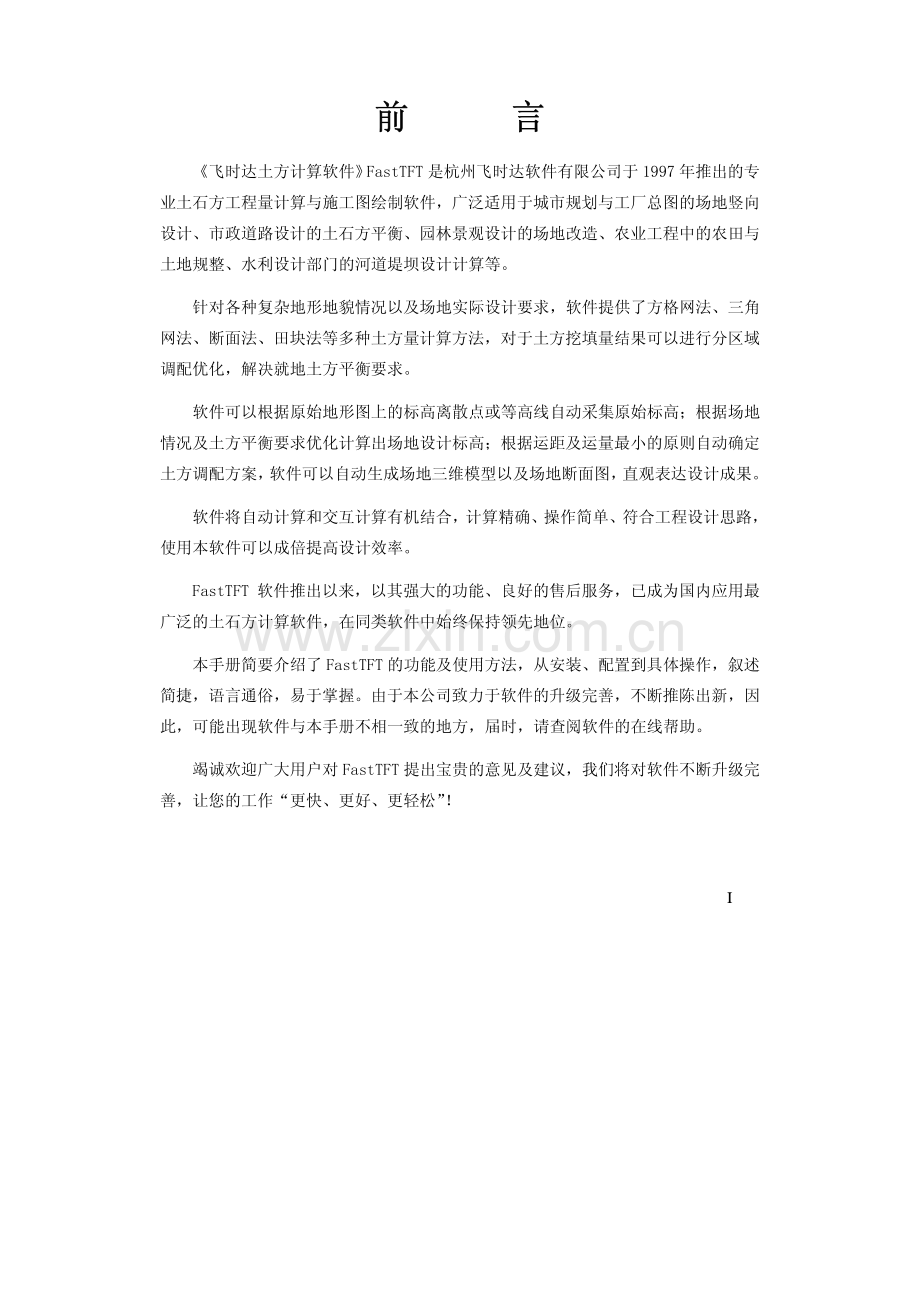

I 前前 言言 飞时达土方计算软件 FastTFT 是杭州飞时达软件有限公司于 1997 年推出的专业土石方工程量计算与施工图绘制软件，广泛适用于城市规划与工厂总图的场地竖向设计、市政道路设计的土石方平衡、园林景观设计的场地改造、农业工程中的农田与土地规整、水利设计部门的河道堤坝设计计算等。针对各种复杂地形地貌情况以及场地实际设计要求，软件提供了方格网法、三角网法、断面法、田块法等多种土方量计算方法，对于土方挖填量结果可以进行分区域调配优化，解决就地土方平衡要求。软件可以根据原始地形图上的标高离散点或等高线自动采集原始标高；根据场地情况及土方平衡要求优化计算出场地设计标高；根据运距及运量最小的原则自动确定土方调配方案，软件可以自动生成场地三维模型以及场地断面图，直观表达设计成果。软件将自动计算和交互计算有机结合，计算精确、操作简单、符合工程设计思路，使用本软件可以成倍提高设计效率。FastTFT 软件推出以来，以其强大的功能、良好的售后服务，已成为国内应用最广泛的土石方计算软件，在同类软件中始终保持领先地位。本手册简要介绍了 FastTFT 的功能及使用方法，从安装、配置到具体操作，叙述简捷，语言通俗，易于掌握。由于本公司致力于软件的升级完善，不断推陈出新，因此，可能出现软件与本手册不相一致的地方，届时，请查阅软件的在线帮助。竭诚欢迎广大用户对 FastTFT 提出宝贵的意见及建议，我们将对软件不断升级完善，让您的工作“更快、更好、更轻松”！第一章 软件的安装运行 1 第一章第一章 软件的安装运行软件的安装运行 本章主要内容包括：?软件的安装环境?软件的安装?软件的授权?软件的运行?软件的自动升级?土方计算的常规操作步骤 第一章 软件的安装运行 21.1【软件的安装环境】1.1【软件的安装环境】硬件环境：无特殊要求，目前的电脑配置一般都能正常安装 软件环境：操作系统：Windows XP 及以上版本 ACAD 平台：AutoCAD20042011（中文版或英文版）1.2【软件的安装】1.2【软件的安装】FastTFT V11 的安装过程不需要 AutoCAD 平台的支持，所以 FastTFT V11 与AutoCAD 的安装没有先后顺序，当 ACAD 平台发生改变时，直接安装 ACAD 平台，无需再次安装 FastTFT V11。1.3【软件的授权】1.3【软件的授权】1.安装驱动及服务安装驱动及服务 默认状态下，软件锁驱动及服务程序随着飞时达软件安装而自动安装，无需单独安装（.NET 程序需额外安装 WibuCmNET.msi）。安装文件说明：CodeMeterRuntime32.exe（32 位），CodeMeterRuntime64.exe（64位），WibuCmNET.msi（.NET 支持）。注意事项：a)在安装或者卸载时，请拔掉软件锁。b)对于服务器版本的操作系统（如 windows2003/windows2008）插上 USB 软件锁后，需要为其分配驱动器号，方法是：在桌面上鼠标右键点击【我的电脑】项，然后点击【管理】项；在【计算机管理】对话框中点击【磁盘管理】，鼠标右键点击 USB 软件锁对应的磁盘分区，然后点击【更改驱动器号与路径】项，在【驱动器号和路径】对话框中点击【添加】按钮，选中相应的驱动器号后点击【确定】按钮。2.远程授权远程授权 第一章 软件的安装运行 3 a)第一步创建申请文件第一步创建申请文件：在 Windows 任务栏右下脚托盘处双击【】图标，在弹出的【CodeMeter 控制中心】对话框中点击【许可更新】按钮，在弹出的【CmFAS 助手】对话框中连续四次点击【下一步】按钮，在选择文件对话框中确定文件路径后点击【提交】按钮，系统在相应的文件夹下将生成【锁号.WibuCmRaC】申请文件，最后点击【完成】按钮。b)第二步得到授权文件第二步得到授权文件：将第一步生成的【锁号.WibuCmRaC】文件发送给飞时达，飞时达将反馈给您授权文件，授权文件名称为【锁号.WibuCmRaU】。提交方式可以通过 QQ、邮件等方式传递，建议通过网站方式来上传和下载，地址为【:8080】。c)第三步授权第三步授权：双击从飞时达得到的【锁号.WibuCmRaU】授权文件，在弹出的确认框中点击【是】按钮完成授权。3.管理工具启动方法管理工具启动方法 a)启动：启动：在 Windows 任务栏右下脚托盘处双击【】图标，在弹出的【CodeMeter控制中心】对话框中可以查看软件锁的基本信息，点击【Web 管理界面】按钮将进入管理界面。4.网络锁访问（单机锁可以跳过本节）网络锁访问（单机锁可以跳过本节）a)插锁机器插锁机器：如果插锁机器授权为网络版，则需要开启网络功能，方法是：按照上面方法启动管理工具；点击【配置】页，在默认的【网络设置】子页中，选中【】复选框，然后点击【设置】按钮。b)客户端机器客户端机器：非跨网段网络环境下，客户端机器无需任何设置。跨网段网络环境或者网络环境不稳定情况下，可以设置加速器，方法是：按照上面方法启动管理工具；点击【配置】页，在默认的【网络设置】子页中，点击【添加】按钮，在弹出框中输入【插锁机器的 IP 或名称，建议最好是 IP】（可以继续添加按钮，插入多个插锁机器 IP 或名称），然后点击【设置】按钮。5.常用管理工具功能常用管理工具功能 a)进入 Web 管理页面进入 Web 管理页面：插锁机器 IP:22350/。b)查看软件锁许可信息查看软件锁许可信息：【内容】页【许可信息】子页。c)查看软件锁使用信息查看软件锁使用信息：【服务器】页【单元信息】子页。点击【详细】按钮查看详细信息，可以通过点击【取消】按钮，取消该机器的访问。第一章 软件的安装运行 46.找不到网络锁的原因找不到网络锁的原因 a)插锁机器上，是否开启网络功能？默认不开启。方法见【4a】。b)插锁机器是否为服务器操作系统（如 windows2003/windows2008），并且是否为 USB 软件锁分配驱动器号？分配驱动器号方法见【1b】。c)是否跨网段或者网络不稳定，同时又没有设置插锁机器的 IP？方法见【4b】。d)是否安装非 Windows 防火墙（此情况系统已自动处理）？如瑞星等，方法添加端口【22350】。网络协议是否太多？（如果不是 NOVELL 网络，建议不要使用 IPX/SPX 协议，有 TCP/IP 协议即可）1.4【软件的运行】1.4【软件的运行】FastTFT V11 采用外挂方式运行，与 AutoCAD 自由衔接，在启动时建议用户先启动 AutoCAD 再启动 FastTFT V11，这样可以加快启动速度。选择所需的 AutoCAD 版本，当勾选“优先使用已打开的 AutoCAD 软件”时，可以直接挂接加载在已打开的 CAD 软件上，从而实现与其它软件的结合使用，若不勾选，软件将强制启动新的 AutoCAD 平台。如果勾选“下次不再提示”，则下次启动的时候程序不再出现此对话框，直接按照上次的启动设置进行打开加载。第一章 软件的安装运行 5 FastTFT V11 启动后，飞时达服务升级中心自动会对软件的版本进行检测（电脑必须与Internet 相连），一旦发现新版本，在屏幕的右下方出现更新提示，可以通过此更新提示来下载最新程序。1.5【软件的自动升级】1.5【软件的自动升级】飞时达软件升级分为“新版下载”新版下载”与“更新安装”更新安装”两部分：1、“新版下载”“新版下载”主要由飞时达软件升级服务中心 FAUPDATE 程序完成，通过互联网自动监测飞时达网站服务器上是否有最新的软件版本，若有则下载到指定的目录中，默认的下载目录是fastsoftautoupdatefastsoftautoupdate，下载后程序不会自动执行更新安装。2、“更新安装”“更新安装”由用户执行下载程序完成，具体应用程序在启动执行时，也会自动检测上述下载目录中是否有比当前运行程序更新的版本，若有，则提示用户执行更新安装，用户可以选择暂时不执行更新，但每次启动程序时都会提示用户是否执行更新安装。用户通常采用以下三种方式完成软件升级：1、1、本机可以上互联网：本机可以上互联网：这是软件发行的默认方式，无须作任何设置，飞时达软件升级服务中心在应用程序执行时自动启动，动态检测飞时达网站服务器，可自动完成软件的新版下载，但程序更新安装由用户自己执行，或应用软件执行时确认是否进行更新安装。2、2、在局域网内只有个别机器能够上互联网：在局域网内只有个别机器能够上互联网：（1）、在能够上网的机器上安装所需的应用软件，平常保持 FAUPDATE 程序处于运行状态。（2）、保证该计算机能够被网络内其他计算机访问到。（3）、设置该目录的共享选项（软件自动将下载目录共享给网络中的其它机器访问），其他电脑在程序启动中配置“升级设置”为“计算机名fastupdate”；第一章 软件的安装运行 6 （4）、在不能上网的机器上启动程序时进行“升级设置”，指定局域网目录为第（2）步设置的目录。第一章 软件的安装运行 7 说明：（1）选用该设置时，飞时达升级服务中心不会自动启动。（2）升级设置中，计算机名是指能上网，并且开放下载共享的计算机名称，对于跨网段网络，建议设置为 IP 地址。3、所有机器均不能上网时：3、所有机器均不能上网时：（1）、通过飞时达网站或邮寄的方式获得飞时达最新的软件升级程序；（2）、在服务器或某台指定共享的机器中建立共享目录，并将程序复制到该目录中；（3）、在不能上网的机器上进行“升级设置”，指定局域网目录为第(2)步设置的目录。1.6【土方计算常规操作步骤】1.6【土方计算常规操作步骤】土方计算主要操作流程一般分为以下几步：土方计算主要操作流程一般分为以下几步：（1）打开图纸，程序自动对图纸坐标系进行检测，如果检测到大坐标，程序弹出对话框进行提示，是否进行移图处理并设置标注基数；）打开图纸，程序自动对图纸坐标系进行检测，如果检测到大坐标，程序弹出对话框进行提示，是否进行移图处理并设置标注基数；第一章 软件的安装运行 8（2）原始地形的处理：）原始地形的处理：对于进行土方计算的图纸必须进行原始地形的处理，图纸上必须有地形离散点信息或等高线信息；原始地形的离散点信息可以通过【原始数据】【地形数据】【数据转换】【高程点转换】【原始数据】【地形数据】【数据转换】【高程点转换】/【高程整体转换】【高程整体转换】功能进行转换，也可以通过【原始数据】【离散点】【原始数据】【离散点】功能进行录入；原始地形的等高线信息可以通过【原始数据】【地形数据】【数据转换】【有高程等高线转换】【原始数据】【地形数据】【数据转换】【有高程等高线转换】/【无高程等高线转换】【无高程等高线转换】功能进行转换，也可以通过【原始数据】【等高线】【原始数据】【等高线】功能进行录入，详细操作参见第二章 原始数据的录入和转换（3）设计场地的处理：）设计场地的处理：如果已经做过设计场地，对于设计离散点可以通过【原始数据】【设计数据】【控制点】【控制点转换】【原始数据】【设计数据】【控制点】【控制点转换】功能进行转换，也可以通过【原始数据】【设计数据】【控制点】【控制点添加】【原始数据】【设计数据】【控制点】【控制点添加】功能进行录入；对于设计等高线可以通过【原始数据】【设计数据】【等高线】【有高程等高线转换】【原始数据】【设计数据】【等高线】【有高程等高线转换】/【无高程等高线转换】【无高程等高线转换】功能进行转换，也可以通过【原始数据】【设计数据】【等高线】【取点绘制等高线】、【跟踪绘制等高线】【原始数据】【设计数据】【等高线】【取点绘制等高线】、【跟踪绘制等高线】功能进行录入，详细操作参见第二章 原始数据的录入和转换；如果没有做过设计场地，此步骤可忽略；（4）选择土方计算的方法：）选择土方计算的方法：根据地形特点选择土方计算的方法；在软件中我们提供了五种土方计算方法，分别为：方格网法计算土方：适用于地形变化连续的地形情况；田块法计算土方：适用于地形变化不连续的地形情况，例如农田（梯田）规整规划等；三角网法计算土方：适用于小范围大比例尺高精度的地形情况；断面法计算土方：适用于地形沿纵向变化比较连续，横向不连续变化的地形情况，例如河道；道路断面法计算土方：适用于各种道路工程，是专门针对道路工程土方计算提出来的计算道路土方的方法；（5）确定土方计算的范围：）确定土方计算的范围：通过【确定计算范围】【确定计算范围】功能确定土方计算的范围；（6）录入自然标高：）录入自然标高：使用【采集自然标高】【采集自然标高】功能采集出每个十字点上的自然标高；第一章 软件的安装运行 9（7）录入设计标高：）录入设计标高：对于已经做过设计场地的图纸，可以采用【采集设计标高】【采集设计标高】进行设计标高的采集；对于没有做过设计场地的图纸，可以采用【优化设计标高】【优化设计标高】或【输入设计标高】【输入设计标高】等功能来获得设计标高；（8）进行土方量计算：）进行土方量计算：计算土方量，绘制零线，出土方量统计表；（9）土方调配：）土方调配：在做大型场地平整时，通过土方调配功能确定填挖方区土方的调配方向和数量，以达到土方运输量或运输成本最低、缩短工期、提高效益的目的。第二章 原始数据的录入和转换 9 第二章第二章 原始数据的录入和转换原始数据的录入和转换 本章主要内容包括：?地形数据的输入和转换?地形离散点的输入和转换?地形等高线的输入和转换?土层厚度的输入?地形特征线的输入和编辑?设计数据的输入和转换?设计离散点的输入和转换?设计等高线的输入和转换?设计特征线的输入和编辑 第二章 原始数据的录入和转换 10 2.1【功能简介】2.1【功能简介】本模块主要是对原始数据进行处理，包括地形数据和设计数据两大部分。地形数据部分主要是对原始的地形图进行输入、转换，使软件能识别已有的地形图信息；设计数据部分主要是对做过竖向设计的图纸进行设计数据的输入、转换。基础地形数据一般有三个来源：第一是直接使用电子地形图；第二是扫描纸质地形图作为光栅地形图背景；第三是全站仪数据文件导入成图。对于直接使用电子图的地形图，可以通过原始地形的转换功能将地形转换成软件中地形的格式；对于扫描图或全站仪文件可以通过原始地形输入功能进行地形录入。2.2【地形的转换】2.2【地形的转换】菜单位置：【原始数据】【地形数据】【数据转换】菜单位置：【原始数据】【地形数据】【数据转换】功能：通过换层等操作，将电子地形图转换成软件中地形的格式。功能：通过换层等操作，将电子地形图转换成软件中地形的格式。地形图的转换主要包括地形离散点的转换和等高线的转换，对于拿来的地形图在转换前，首先查询一下离散点和等高线的属性，看一下是否有 Z 值，对于不同的情况采用不同的方法进行处理。1、如果是离散点，通过【数据转换】【高程点转换】【数据转换】【高程点转换】功能，将高程数据转换为 FastTFT识别的离散点数据；注意：当离散点较多，转换的时间可能相对较长，建议用户在转换前做好其它图纸数据保存。2、如果等高线有 Z 值，通过【数据转换】【有高程等高线转换】【数据转换】【有高程等高线转换】将等高线转换到FastTFT 对应的层上面就可以了；3、如果等高线是连续的线但没有 Z 值，通过【数据转换】【无高程等高线转换】【数据转换】【无高程等高线转换】功能，对等高线进行赋高程转换；4、如果等高线是断线且又没有 Z 值，可以先使用【数据转换】【断线自动连接】【数据转换】【断线自动连接】功能，将断线连接起来后再使用【数据转换】【无高程等高线转换】【数据转换】【无高程等高线转换】功能进行转换；5、【等高线属性刷】【等高线属性刷】与 CAD 中的属性刷概念类似，将相同高程的等高线通过此功能把属性刷过去，但这里不能用 CAD 中的属性刷，因为 CAD 中的属性刷无法将 Z值信息刷过去；第二章 原始数据的录入和转换 11 6、【等高线中间点简化】【等高线中间点简化】有些等高线中间节点很多，占用容量，通过设定中间点的偏离角度，将该角度范围内的点去除，达到降低等高线容量的目的，但线条的光滑性将下降；7、软件提供自动识别转换功能，通过【高程整体转换】【高程整体转换】可以自动转换处理南方 CASS生成的地形图，一次性完成等高线与离散点的转换。2.3【地形的输入】2.3【地形的输入】当地形图是矢量图或在图纸上单独添加地形数据的时候，可以使用地形输入功能进行地形数据的添加。地形的输入包括离散点的输入、等高线的输入、特征线的输入以及钻孔点的输入。2.3.1【地形离散点的输入】2.3.1【地形离散点的输入】菜单位置：【原始数据】【地形数据】【离散点】【全站仪文件导入】/【离散点添加】/【沿线布离散点】菜单位置：【原始数据】【地形数据】【离散点】【全站仪文件导入】/【离散点添加】/【沿线布离散点】功能：在图纸中添加离散点。功能：在图纸中添加离散点。离散点的输入有三种方式，分别为：全站仪文件导入、单个离散点的添加和沿线布离散点。如果用户有全站仪文件，可以通过【全站仪文件导入】【全站仪文件导入】功能将文件中的数据一次性导入到图纸中；如果用户知道某点的标高值，可以通过【离散点添加】【离散点添加】功能进行单个离散点的添加；如果用户需要沿线按一定间距布置离散点，可以通过【沿线布离散点】【沿线布离散点】功能进行离散点的加密。1、全站仪文件的导入、全站仪文件的导入 软件提供多种全站仪格式文件供选择，同时可以自定义文件格式，数据导入后，程序自动在 DX-LSD 层生成 POINT 高程点实体。第二章 原始数据的录入和转换 12 单击数据文件栏中“文件名”后面的按钮，将配置好模板的全站仪文件打开，将模版“I X Y Z”拷贝到右侧数据模版栏内（若模版为常用，可将其另存），将注释行标识拷贝到相应处，选择标注内容（Z 值或序号 Z 值同时），调整好数据单位（一般以米为单位），单击【确定】【确定】将数据导入。2、全站仪文件格式的自定义、全站仪文件格式的自定义 将全站仪文件用“记事本”格式打开，根据模板关键字说明将数据排布格式用关键字表示出来（主要是看数据间的空格数、标点及 XYZ 值的先后顺序），例如：0 47956.346,56595.316,232.700 1 47895.689,56598.863,215.300 2 47923.357,56567.648,221.700 则模板为“;I X,Y,Z”，将模板写在数据文本的第一行，保存；模板关键字说明：;行标识符号，一定要有的；X、Y、Z 离散点的 x、y、z 坐标值，具体顺序按文件中 x、y、z 值顺序；第二章 原始数据的录入和转换 13 离散点的序号，如果没有序号则不需要；离散点的名称，如果没有名称则不需要；2.3.2【地形钻孔点的输入】2.3.2【地形钻孔点的输入】菜单位置：【原始数据】【地形数据】【钻孔点】【钻孔点添加】/【钻孔点导入】功能：录入土层的厚度。可以通过【钻孔点添加】功能，添加单个或小批量的钻孔点标高数据。如果钻孔点数据以文本的形式存在，则可以通过【钻孔点导入】功能将钻孔点数据导入。钻孔点导入的文本格式必须修改成如下格式：菜单位置：【原始数据】【地形数据】【钻孔点】【钻孔点添加】/【钻孔点导入】功能：录入土层的厚度。可以通过【钻孔点添加】功能，添加单个或小批量的钻孔点标高数据。如果钻孔点数据以文本的形式存在，则可以通过【钻孔点导入】功能将钻孔点数据导入。钻孔点导入的文本格式必须修改成如下格式：TFZKDATAINFO 桩孔编号=X 坐标；Y 坐标；自然标高；土层厚度；例：如果有钻孔点数据文件，修改成如下格式：TFZKDATAINFO 1=250;450;72;3;2=450;750;79;2;3=350;650;78;1.5;2.3.3【地形等高线的输入】2.3.3【地形等高线的输入】菜单位置：【原始数据】【地形数据】【等高线】【取点绘制】/【跟踪绘制】/【等高线标注】/【线条光滑处理】功能：通过取点绘制、跟踪绘制的方法录入等高线，输入后的等高线经过【原始数据】【地形数据】【等高线离散】功能生成离散点。在绘制等高线的时候，用户可以选择绘制的等高线是曲线还是折线。菜单位置：【原始数据】【地形数据】【等高线】【取点绘制】/【跟踪绘制】/【等高线标注】/【线条光滑处理】功能：通过取点绘制、跟踪绘制的方法录入等高线，输入后的等高线经过【原始数据】【地形数据】【等高线离散】功能生成离散点。在绘制等高线的时候，用户可以选择绘制的等高线是曲线还是折线。2.3.4【地形特征线的输入】2.3.4【地形特征线的输入】菜单位置：【原始数据】【地形数据】【特征线】功能：特征线相当于不等高线，可以描述不等高度的地表地物，如陡坎、护坡、台地等。特征线绘制好后，需要在特征线的每个顶点上输入控制标高，对于陡坎与挡土墙可以通过【生成陡坎特征线】功能来生成陡坎特征线菜单位置：【原始数据】【地形数据】【特征线】功能：特征线相当于不等高线，可以描述不等高度的地表地物，如陡坎、护坡、台地等。特征线绘制好后，需要在特征线的每个顶点上输入控制标高，对于陡坎与挡土墙可以通过【生成陡坎特征线】功能来生成陡坎特征线。特征线无需作离。特征线无需作离 第二章 原始数据的录入和转换 14 散化处理即可生成三角面，且三角面不会跨越特征线。散化处理即可生成三角面，且三角面不会跨越特征线。2.3.4.1【一般特征线绘制】2.3.4.1【一般特征线绘制】菜单位置：【原始数据】【地形数据】【特征线】【一般特征线绘制】功能：绘制特征线。在绘制特征线的时候可以输入统一高度，也可以在特征线节点处单个输入标高。菜单位置：【原始数据】【地形数据】【特征线】【一般特征线绘制】功能：绘制特征线。在绘制特征线的时候可以输入统一高度，也可以在特征线节点处单个输入标高。2.3.4.2【等高线转特征线】2.3.4.2【等高线转特征线】菜单位置：【原始数据】【地形数据】【特征线】【等高线转特征线】功能：将等高线转换成特征线，同时特征线的标高就是等高线的标高，如果要修改特征线的标高，使用【特征线编辑】功能。菜单位置：【原始数据】【地形数据】【特征线】【等高线转特征线】功能：将等高线转换成特征线，同时特征线的标高就是等高线的标高，如果要修改特征线的标高，使用【特征线编辑】功能。2.3.4.3【断面线转特征线】2.3.4.3【断面线转特征线】菜单位置：【原始数据】【地形数据】【特征线】【断面线转特征线】功能：将断面法中绘制的断面线转换为特征线。如果断面线上断面点的标高少于 2 个，则程序不会进行转换。菜单位置：【原始数据】【地形数据】【特征线】【断面线转特征线】功能：将断面法中绘制的断面线转换为特征线。如果断面线上断面点的标高少于 2 个，则程序不会进行转换。2.3.4.4【偏移复制特征线】2.3.4.4【偏移复制特征线】菜单位置：【原始数据】【地形数据】【特征线】【偏移复制特征线】功能：在原有特征线的基础上偏移一定的距离（该距离用户输入）生成新的特征线，新特征线的标高与原有特征线的标高一致。菜单位置：【原始数据】【地形数据】【特征线】【偏移复制特征线】功能：在原有特征线的基础上偏移一定的距离（该距离用户输入）生成新的特征线，新特征线的标高与原有特征线的标高一致。2.3.4.5【特征线节点加密】2.3.4.5【特征线节点加密】菜单位置：【原始数据】【地形数据】【特征线】【特征线节点加密】功能：对特征线按照一定的间隔间距进行节点加密，加密后通过【原始数据】【地形数据】【特征线】【逐节点采集自然标高】功能采集特征线各个节点的标高，使特征线更贴近自然地形。菜单位置：【原始数据】【地形数据】【特征线】【特征线节点加密】功能：对特征线按照一定的间隔间距进行节点加密，加密后通过【原始数据】【地形数据】【特征线】【逐节点采集自然标高】功能采集特征线各个节点的标高，使特征线更贴近自然地形。2.3.4.6【生成陡坎特征线】2.3.4.6【生成陡坎特征线】菜单位置：【地形】【特征线输入】【生成陡坎特征线】功能：通过选择已有的特征线生成陡坎、挡墙的特征线。菜单位置：【地形】【特征线输入】【生成陡坎特征线】功能：通过选择已有的特征线生成陡坎、挡墙的特征线。在生成陡坎特征线之前，首先要用【一般特征线绘制】【一般特征线绘制】功能在陡坎的位置绘制一 第二章 原始数据的录入和转换 15 根一般特征线，同时输入特征线的标高值。单击进入【生成陡坎特征线】【生成陡坎特征线】功能后，命令行提示“选择陡坎的基准线”，此时选择刚才在陡坎位置上绘制的特征线，回车后，命令行提示“确定该基准线的类型”，此时确认该基准线是顶部线还是底部线，确定之后再确认底部线（或顶部线）的方向，最后输入陡坎的高差，生成陡坎特征线。在输入陡坎高差时，可以逐个节点输入高差，也可以一次输入。已经是陡坎特征线的特征线，不能对它进行【偏移复制特征线】【偏移复制特征线】操作，也不能再次【生成陡坎特征线】【生成陡坎特征线】，如果需要修改陡坎特征线的标高，可以通过【陡坎线标高修改】【陡坎线标高修改】功能进行编辑。2.4【特征线的编辑】2.4【特征线的编辑】菜单位置：【原始数据】【地形数据】【特征线】功能：对已有的特征线进行高程编辑。主要包括以下功能：【改为统一标高】、【逐节点修改标高】、【逐节点采集自然标高】、【统一增减节点标高】、【陡坎线标高修改】。菜单位置：【原始数据】【地形数据】【特征线】功能：对已有的特征线进行高程编辑。主要包括以下功能：【改为统一标高】、【逐节点修改标高】、【逐节点采集自然标高】、【统一增减节点标高】、【陡坎线标高修改】。【改为统一标高】：【改为统一标高】：将原有特征线的标高改成统一标高值，即特征线范围内为一平面。【逐节点修改标高】：【逐节点修改标高】：将特征线的节点处标高进行逐点的修改。【逐节点采集自然标高】：【逐节点采集自然标高】：在原有特征线节点上采集自然标高，并替换原有的标高。【统一增减节点标高】：【统一增减节点标高】：在原有特征线标高的基础上统一增加或减少一定的高度。【陡坎线标高修改】：【陡坎线标高修改】：对陡坎特征线的标高进行逐节点修改。2.5【地形等高线、特征线离散】2.5【地形等高线、特征线离散】菜单位置：【原始数据】【地形数据】【等高线离散】菜单位置：【原始数据】【地形数据】【等高线离散】/【特征线离散】【特征线离散】功能：对等高线和特征线进行离散化处理，离散间距一般取等高线平均间距，程序默认取功能：对等高线和特征线进行离散化处理，离散间距一般取等高线平均间距，程序默认取 10 米；若间距太密，运算速度会较慢。米；若间距太密，运算速度会较慢。第二章 原始数据的录入和转换 16 2.6【高程转负值】2.6【高程转负值】菜单位置：【原始数据】【地形数据】【高程转负值】菜单位置：【原始数据】【地形数据】【高程转负值】功能：将图中的标高值一次性全部转换为负值。此功能主要用于处理海洋数据。功能：将图中的标高值一次性全部转换为负值。此功能主要用于处理海洋数据。2.7【地形离散点检查】2.7【地形离散点检查】菜单位置：【原始数据】【地形数据】【离散点检查】菜单位置：【原始数据】【地形数据】【离散点检查】功能：对图中所有离散点进行检查，程序自动读取最大、最小高程值，用户可以根据实际情况录入正常范围高程值，过滤出错误离散点，尽量减少错误。功能：对图中所有离散点进行检查，程序自动读取最大、最小高程值，用户可以根据实际情况录入正常范围高程值，过滤出错误离散点，尽量减少错误。对于过滤出来的离散点，程序提供了三种处理方法：1、改高程：逐个对超出正常范围的离散点进行修改。这种方法适用于超出正常范围的离散点个数不多或者离散点对全局产生重要影响的情况下；2、改层：将超出正常范围的离散点转到其它层上，改层后数据用红色显示。用这种方法处理，可以将这些数据在图中保留，但在设计过程中不参与地形的计算，所以这种方法在作图过程中使用比较多；3、删除：当超出正常范围的离散点个数不多且对全局影响不大时，可直接删除。说明：说明：为尽量减少地形处理过程中的失误导致的地形错误，在地形处理完之后，一定要进行【离散点检查】【离散点检查】操作。2.8【地形等高线检查】2.8【地形等高线检查】菜单位置：【原始数据】【地形数据】【等高线检查】菜单位置：【原始数据】【地形数据】【等高线检查】功能：对图中所有地形等高线进行检查，程序自动读取最大、最小高程值，用户可以根据实际情况录入正常范围高程值，过滤出错误等高线，尽量减少错误。功能：对图中所有地形等高线进行检查，程序自动读取最大、最小高程值，用户可以根据实际情况录入正常范围高程值，过滤出错误等高线，尽量减少错误。对于过滤出来的等高线，程序提供了三种处理方法：1、改高程：逐条对超出正常范围的等高线进行修改。这种方法适用于超出正常范围的等高线条数不多或者等高线对全局产生重要影响的情况下；2、改层：将超出正常范围的等高线转到其它层上，改层后数据用红色显示。用这种方法处理，可以将这些数据在图中保留，但在设计过程中不参与地形的 第二章 原始数据的录入和转换 17 计算，所以这种方法在作图过程中使用比较多；3、删除：当超出正常范围的等高线个数不多且对全局影响不大时，可直接删除。说明：说明：为尽量减少地形处理过程中的失误导致的地形错误，在等高线处理完之后，一定要进行【等高线检查】【等高线检查】操作。2.9【地形标高数据源设置】2.9【地形标高数据源设置】菜单位置：【原始数据】【地形数据】【标高数据源设置】菜单位置：【原始数据】【地形数据】【标高数据源设置】功能：设置计算时数据源采用的模式。设置之后，软件中所有涉及到自然标高采集计算的地方均采用这种设置。自然标高计算数据来源于离散点、等高线和特征线；为提高计算速度，可以设置将等高线与特征线离散化。功能：设置计算时数据源采用的模式。设置之后，软件中所有涉及到自然标高采集计算的地方均采用这种设置。自然标高计算数据来源于离散点、等高线和特征线；为提高计算速度，可以设置将等高线与特征线离散化。若采用第一项数据来源：“全离散点”，必须将等高线与特征线作离散化处理；若采用第二项数据来源（默认选项），只需要将等高线离散化处理；若采用第三项数据来源，则无需进行任何离散化处理；采用离散化处理可以提高运行速度，但据此生成的三维模型与实际地表会有一定出入；标高计算源的默认选项为优先使用图上三角面，此时超出三角面范围将无法采集计算标高，若图上无三角面，则采用内存中的三角面计算标高，同时对超出三角面范围的地方，采用离散点距离加权的方法计算任意点标高；只使用内存三角面时，无论图面上的三角面如何都不会采用；限制特征线每段最大长度，主要是因为直接使用特征线构造三角面时，特征线将 第二章 原始数据的录入和转换 18 作为三角形的边，长度太大时构造的三角面不合理。2.10【设计控制点的输入转换】2.10【设计控制点的输入转换】菜单位置：【原始数据】【设计数据】【控制点】【控制点文件导入】菜单位置：【原始数据】【设计数据】【控制点】【控制点文件导入】/【控制点添加】【控制点添加】/【控制点转换】【控制点转换】/【沿线布控制点】【沿线布控制点】功能：在图中添加设计控制点。功能：在图中添加设计控制点。设计控制点的输入有三种方式，分别为：设计控制点全站仪的文件导入、单个控制点的添加、图元转控制点和沿线布控制点。如果用户有控制点的全站仪文件，可以通过【控制点文件导入】【控制点文件导入】功能将文件中的数据一次性导入到图纸中；如果用户知道控制点标高值，可以通过【控制点添加】【控制点添加】功能进行单个控制点的添加；如果图中已经有控制点的高程标注，可以通过【控制点转换】【控制点转换】功能对图中的控制点标高数字进行一次性的转换；如果用户需要沿线按一定间距布置离散点，可以通过【沿线布控制点】【沿线布控制点】功能进行控制点的加密。2.11【设计等高线的输入转换】2.11【设计等高线的输入转换】菜单位置：【原始数据】【设计数据】【有高程等高线转换】【无高程等高线转换】【连接转换等高线】【等高线高程标注】【取点绘制等高线】【跟踪绘制等高线】【等高线属性刷】菜单位置：【原始数据】【设计数据】【有高程等高线转换】【无高程等高线转换】【连接转换等高线】【等高线高程标注】【取点绘制等高线】【跟踪绘制等高线】【等高线属性刷】功能：通过【有高程等高线转换】、【无高程等高线转换】、【连接转换等高线】对图中已有的等高线进行转换；通过取点绘制、跟踪绘制的方法绘制输入等高线，转换、输入后的等高线经过【原始数据】【设计数据】【等高线离散】功能生成离散点。在绘制等高线的时候，用户可以选择绘制的等高线是曲线还是折线。功能：通过【有高程等高线转换】、【无高程等高线转换】、【连接转换等高线】对图中已有的等高线进行转换；通过取点绘制、跟踪绘制的方法绘制输入等高线，转换、输入后的等高线经过【原始数据】【设计数据】【等高线离散】功能生成离散点。在绘制等高线的时候，用户可以选择绘制的等高线是曲线还是折线。对于不同的情况，等高线转换的时候采用不同的方法。在等高线转换前，首先查询一下等高线的属性，看看是否有 Z 值，如果有 Z 值，用户可以通过【有高程等高线转换】【有高程等高线转换】功能直接转换即可；如果没有 Z 值，用户可以通过【无高程等高线转换】【无高程等高线转换】功能对等高线进行赋值转换；如果要转换的等高线是断线，用户可以通过【连接转换等高线】【连接转换等高线】功能对等高先进行连接，再进行赋值转换。第二章 原始数据的录入和转换 19 2.12【设计特征线的输入编辑】2.12【设计特征线的输入编辑】菜单位置：【原始数据】【设计数据】【特征线】功能：特征线相当于不等高线，可以描述不等高度的地表地物，如陡坎、护坡、台地等。特征线绘制好后，需要在特征线的每个顶点上输入控制标高或定义特征线的统一标高。特征线无需作离散化处理即可生成三角面，且三角面不会跨越特征线。特征线生成包括一般特征线、建筑特征线、道路特征线、挡土墙特征线、排水沟特征线、护坡特征线等，为设计三角面模型的准确生成提供数据，为绘制设计剖面图上的地物剖面提供基础。【一般特征线绘制】：菜单位置：【原始数据】【设计数据】【特征线】功能：特征线相当于不等高线，可以描述不等高度的地表地物，如陡坎、护坡、台地等。特征线绘制好后，需要在特征线的每个顶点上输入控制标高或定义特征线的统一标高。特征线无需作离散化处理即可生成三角面，且三角面不会跨越特征线。特征线生成包括一般特征线、建筑特征线、道路特征线、挡土墙特征线、排水沟特征线、护坡特征线等，为设计三角面模型的准确生成提供数据，为绘制设计剖面图上的地物剖面提供基础。【一般特征线绘制】：绘制特征线，用于特征线的添加；【等高线转特征线】：【等高线转特征线】：将设计等高线转换成设计特征线，特征线的标高值就是该等高线的标高值，如果需要修改，可以通过【特征线编辑修改】【特征线编辑修改】功能进行修改；【特征线节点加密】：【特征线节点加密】：对特征线按照一定的间隔间距进行节点加密，加密后通过【原始数据】【设计数据】【特征线】【逐节点采集自然标高】、【逐节点采集设计标高】功能采集特征线各个节点的标高，使特征线更贴近自然地形或设计地形。【偏移复制特征线】：【偏移复制特征线】：在原有特征线的基础上偏移一定的距离（该距离用户输入）生成新的特征线，新特征线的标高与原有特征线的标高一致。【生成陡坎特征线】：【生成陡坎特征线】：通过选择已有的特征线生成陡挡墙的特征线。在生成挡墙特征线之前，首先要用【一般特征线绘制】【一般特征线绘制】功能在挡墙的位置绘制一根一般特征线，同时输入特征线的标高值。单击进入【生成挡墙特征线】【生成挡墙特征线】功能后，命令行提示“选择挡墙的基准线”，此时选择刚才在挡墙位置上绘制的特征线，回车后，命令行提示“确定该基准线的类型”，此时确认该基准线是顶部线还是底部线，确定之后再确认底部线（或顶部线）的方向，最后输入挡墙的高差，生成挡墙特征线。在输入挡墙高差时，可以逐个节点输入高差，也可以一次输入。已经是挡墙特征线的特征线，不能对它进行【偏移复制特征线】【偏移复制特征线】操作，也不能再次【生
