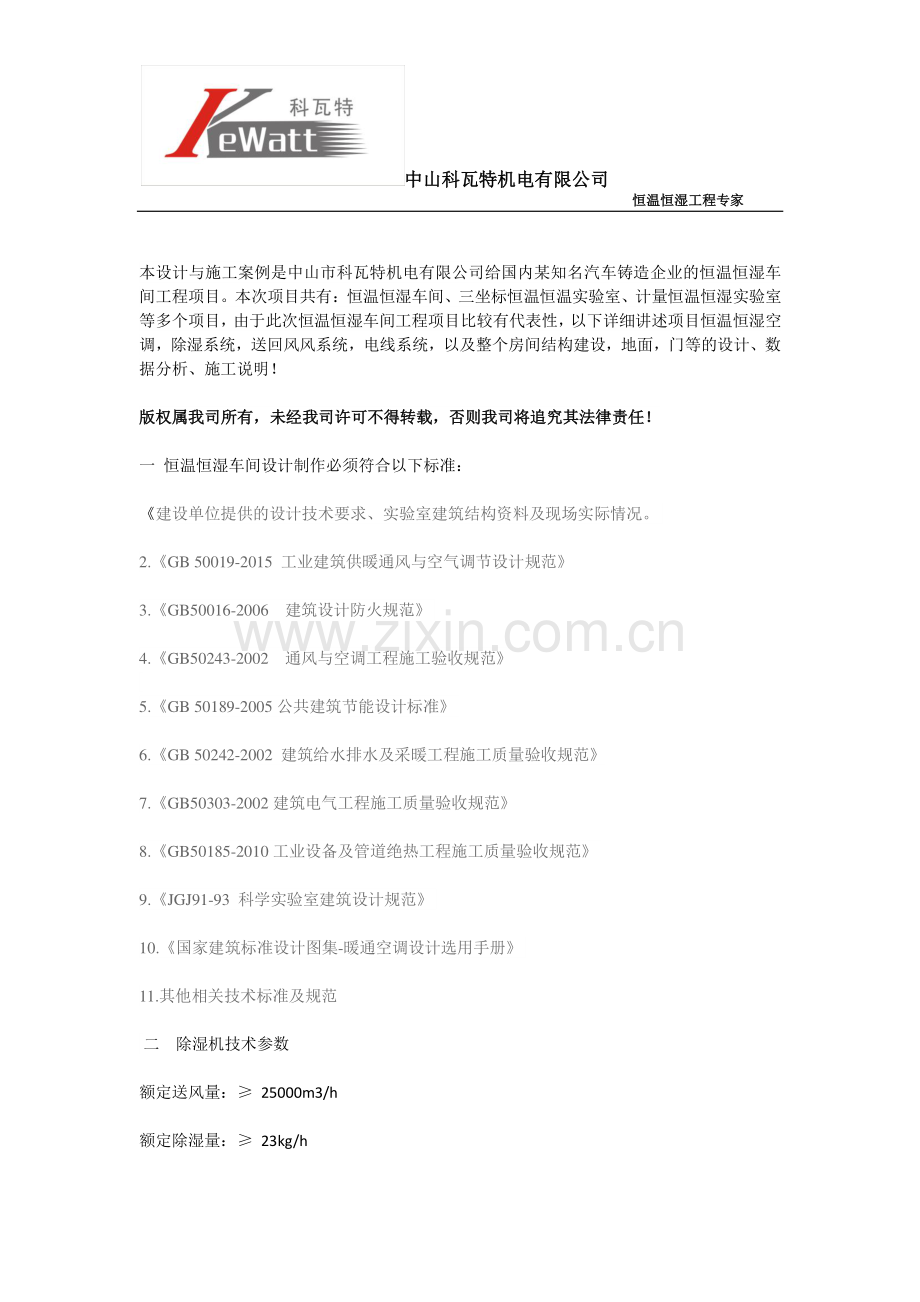

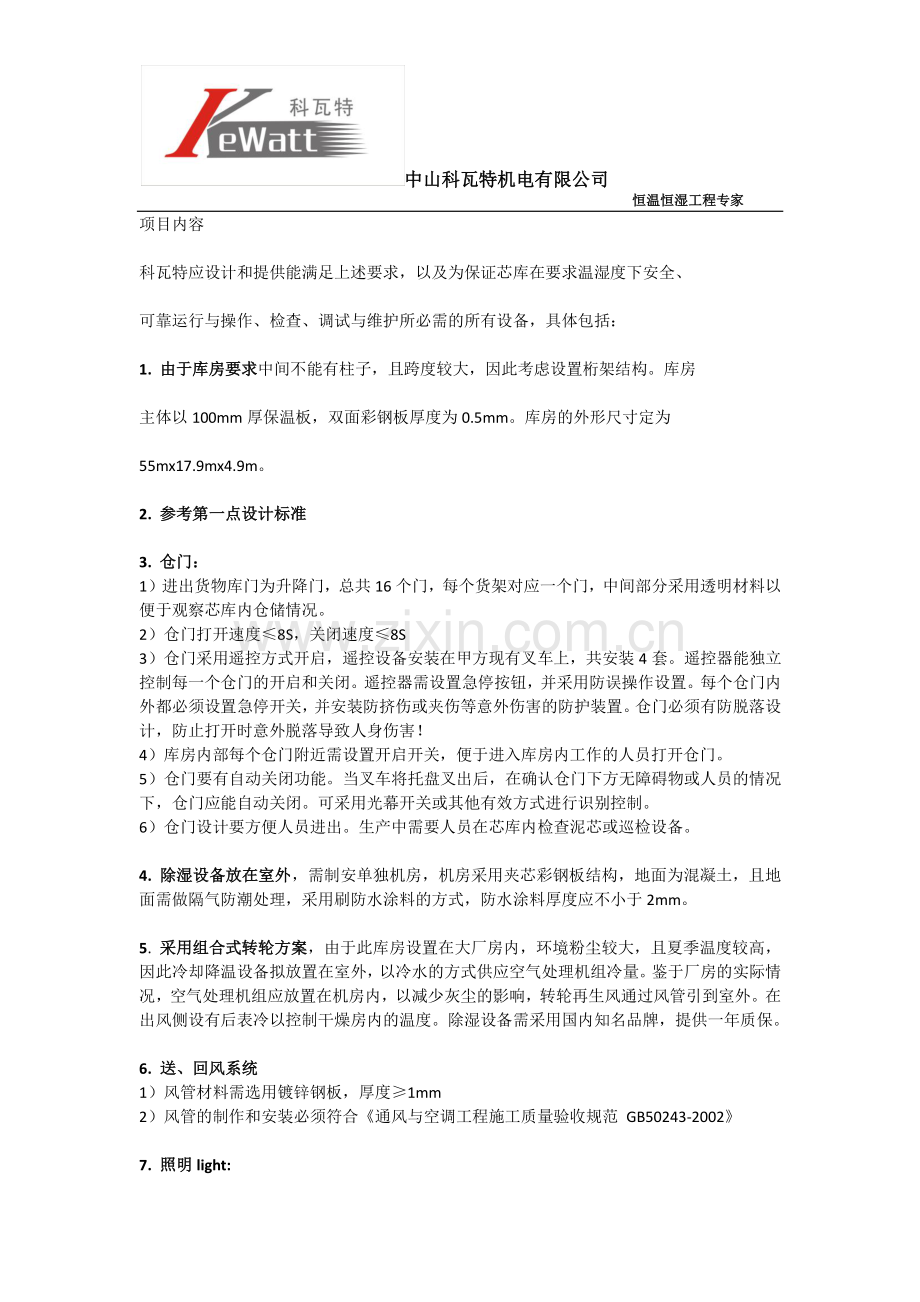

中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 本设计与施工案例是中山市科瓦特机电有限公司给国内某知名汽车铸造企业的恒温恒湿车间工程项目。本次项目共有：恒温恒湿车间、三坐标恒温恒温实验室、计量恒温恒湿实验室等多个项目，由于此次恒温恒湿车间工程项目比较有代表性，以下详细讲述项目恒温恒湿空调，除湿系统，送回风风系统，电线系统，以及整个房间结构建设，地面，门等的设计、数据分析、施工说明！版版权属我司所有，未经我司许可不得转载，否则我司将追究其法律责任！权属我司所有，未经我司许可不得转载，否则我司将追究其法律责任！一 恒温恒湿车间设计制作必须符合以下标准：建设单位提供的设计技术要求、实验室建筑结构资料及现场实际情况。2.GB 50019-2015 工业建筑供暖通风与空气调节设计规范 3.GB50016-2006 建筑设计防火规范 4.GB50243-2002 通风与空调工程施工验收规范 5.GB 50189-2005 公共建筑节能设计标准 6.GB 50242-2002 建筑给水排水及采暖工程施工质量验收规范 7.GB50303-2002 建筑电气工程施工质量验收规范 8.GB50185-2010 工业设备及管道绝热工程施工质量验收规范 9.JGJ91-93 科学实验室建筑设计规范 10.国家建筑标准设计图集-暖通空调设计选用手册 11.其他相关技术标准及规范 二 除湿机技术参数 额定送风量：25000m3/h 额定除湿量：23kg/h 中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 项目内容 科瓦特应设计和提供能满足上述要求，以及为保证芯库在要求温湿度下安全、可靠运行与操作、检查、调试与维护所必需的所有设备，具体包括：1.由于库房要求由于库房要求中间不能有柱子，且跨度较大，因此考虑设置桁架结构。库房 主体以 100mm 厚保温板，双面彩钢板厚度为 0.5mm。库房的外形尺寸定为 55mx17.9mx4.9m。2.参考第一点设计标准参考第一点设计标准 3.仓门：仓门：1）进出货物库门为升降门，总共 16 个门，每个货架对应一个门，中间部分采用透明材料以便于观察芯库内仓储情况。2）仓门打开速度8S，关闭速度8S 3）仓门采用遥控方式开启，遥控设备安装在甲方现有叉车上，共安装 4 套。遥控器能独立控制每一个仓门的开启和关闭。遥控器需设置急停按钮，并采用防误操作设置。每个仓门内外都必须设置急停开关，并安装防挤伤或夹伤等意外伤害的防护装置。仓门必须有防脱落设计，防止打开时意外脱落导致人身伤害！4）库房内部每个仓门附近需设置开启开关，便于进入库房内工作的人员打开仓门。5）仓门要有自动关闭功能。当叉车将托盘叉出后，在确认仓门下方无障碍物或人员的情况下，仓门应能自动关闭。可采用光幕开关或其他有效方式进行识别控制。6）仓门设计要方便人员进出。生产中需要人员在芯库内检查泥芯或巡检设备。4.除湿设备放在室外除湿设备放在室外，需制安单独机房，机房采用夹芯彩钢板结构，地面为混凝土，且地面需做隔气防潮处理，采用刷防水涂料的方式，防水涂料厚度应不小于 2mm。5.采用组合式转轮方案采用组合式转轮方案，由于此库房设置在大厂房内，环境粉尘较大，且夏季温度较高，因此冷却降温设备拟放置在室外，以冷水的方式供应空气处理机组冷量。鉴于厂房的实际情况，空气处理机组应放置在机房内，以减少灰尘的影响，转轮再生风通过风管引到室外。在出风侧设有后表冷以控制干燥房内的温度。除湿设备需采用国内知名品牌，提供一年质保。6.送、回风系统送、回风系统 1）风管材料需选用镀锌钢板，厚度1mm 2）风管的制作和安装必须符合通风与空调工程施工质量验收规范 GB50243-2002 7.照明照明 light:中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 1）芯库内需安装照明灯具，采用 LED 光源，离地面 1 米亮度200lux 8.科瓦特科瓦特需提供需提供 4 套温湿度测量器安装于恒温恒湿车间内，具体位置由甲方现场指定。9-电气安装电气安装 Electrical installation 根据 IEC 标准和国内的有关规定，进行电气电控设备的供货，安装和检验：现场需要的控制按钮开关等材料的供货 所有器件的供货与安装（行程开关，光电管，阀门，电磁阀，控制仪表，动力仪表等）从电控柜到现场设备所需的线槽，软硬线管，分路盒，接线盒，附件等的供货与安装 电缆电线的供货与安装 电缆和连线所需的所有附件如线卡，线端，号码标识等 在电缆槽内，强电部分应与弱电部分相隔离。从电缆槽出来的所有分线将在保护管内。所有辅助装置（马达，限位开关等）必须单独接线，所有线路末端要与接线盒 及放在配电柜内的端线板连接，并编号.限位开关及光电感应器应在需要的部位由相应的保护装置加以保护。接线盒必须放在安全并便于接线的范围之内。柜内导线线号应与控制线路图一致，线号清晰，同一导线线号一致。10 机械安装机械安装 设备将供给并在*汽车铸造有限公司进行安装和验收：机械设备的供货，安装和检验：机械安装，包括所有必需材料，以及消耗材料（如电极，氧气、乙炔等）11 设备调水平设备调水平 7-自维修 TPM 供货设备要根据维修-TPM-的原则进行设计和制造，要具有：-可检查性 Detestability 各部分的易懂性 Understandability -所有部件有标记 All parts with suitable mark 所有部件的运动有 ON-OFF（开-关）信号 All moveable parts with“ON-OFF”signal -现场设备手册中标明需保养，校准，加固，润滑等部位 安装可拆卸的防护装置 中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 12 文件文件 Documents 应提供下列中英文两种版本的文件各两份，格式为 AutoCAD release 2007,EXCEL,WORD。机械部分 mechanical parts：总布置图 general layout -装配图 assembly drawing-部件图 part drawing-安装详图 installation drawing-气路图 pneumatic chart-专用部件的图纸。Drawings for special parts 电气部分 electrical parts：-控制柜面板图 panel drawing of the control cabinet -电气原理图 Electrical diagrams-材料清单 material list -电缆电线表与接线端子清单 list of cables and wiring terminals-电气设备布置图 layout of electrical equipment -应用软件 application software 备件清单 spare parts list：-3 班制，1 年生产所需备件清单-3 班制，3 年生产所需备件清单 中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 中山科瓦特机电中山科瓦特机电有有限限公公司司 恒温恒湿恒温恒湿工程专家工程专家 售后售后文件文件 documents：-使用与维修手册 Operation and maintenance manual-各部件说明书 Specifications of each part -机电设计证明 Design certification of mechanical and electrical-安装合格证明 Installing certification -出厂检验合格证明 Factory inspection certificat-供货部件上标有 CE 论证的标识和/或中国 3C 论证标识.
