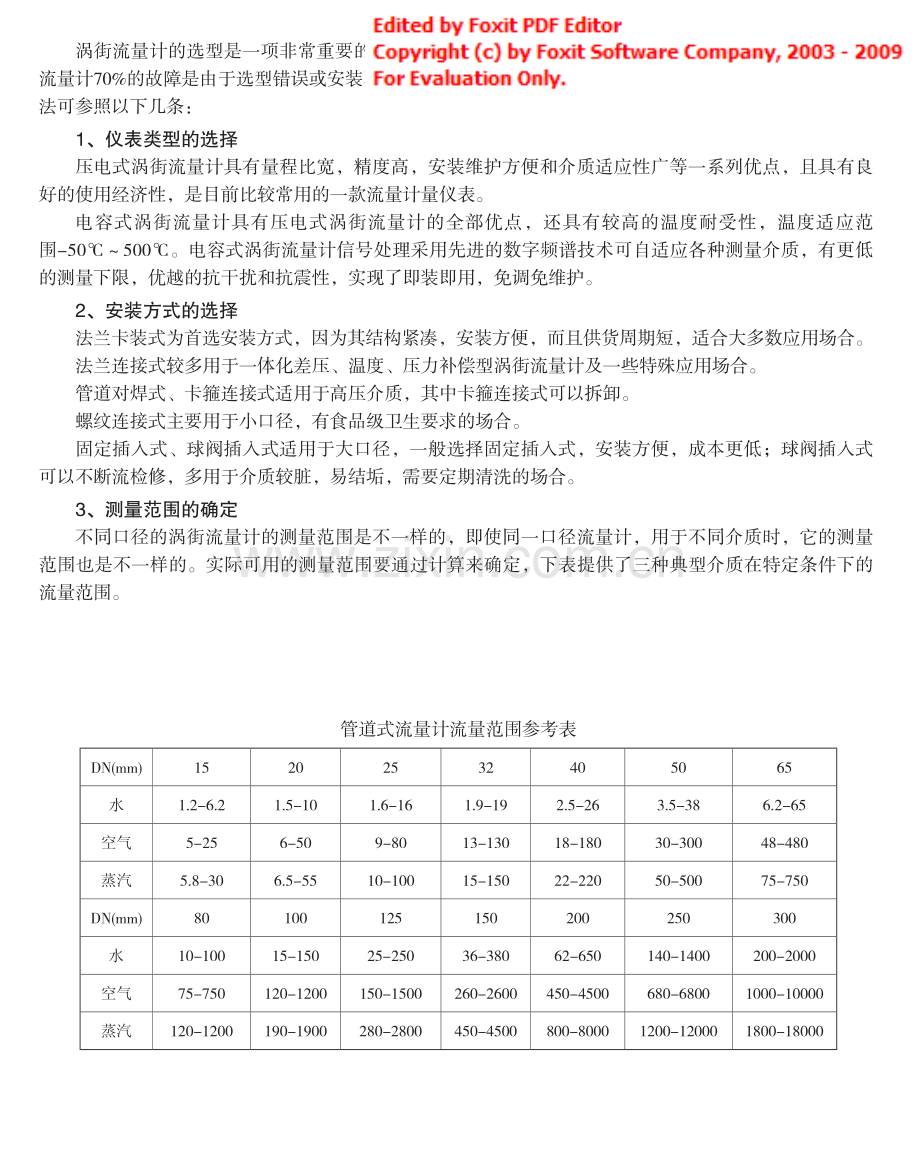

说 明BF-713U 涡街流量计仪表类型2345678法兰卡装式法兰连接式管道对焊式螺纹连接式卡箍连接式固定插入式球阀插入式安装方式234液体气体蒸汽测量介质-X流量计公称通径用2-4位阿拉伯数字表示例如：DN200用200表示公称通径-2-3-4-5-6-7-8-9脉冲频率信号无显示脉冲频率信号带显示电池供电现场显示两线制4 20mA信号无显示两线制4 20mA信号带显示两线制4 20mA信号带HART通讯三线制4 20mA信号带显示三线制4 20mA信号带RS485通讯输出信号23456-5050（仅电容式）-2050502505032050500（仅电容式）温度规格234561.6 Mpa2.5 Mpa4.0 Mpa6.4 Mpa更高压力规格(最高可达32 Mpa)压力规格MPTPT差压补偿型压力补偿型温度补偿型温度、压力补偿型补偿类型FQSNGBY分体式潜水型缩径型耐腐蚀型隔爆型本安防爆型一体化补偿型其他选项BF-713U34-80-663MY一体化型涡街质量流量计，法兰连接式，介质小于500蒸汽，DN80，PN25，电流信号输出带显示。涡街流量计型号规格选型可以到h t t p:/w w w.y h l l j.c o m/.这里面进行浏览查看涡街流量计的选型是一项非常重要的工作，正确的选型是流量计能正常工作的前提条件，统计表明流量计70%的故障是由于选型错误或安装不当造成的。因此，必须正确对流量计进行选型，具体的选型方法可参照以下几条：1、仪表类型的选择压电式涡街流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点，且具有良好的使用经济性，是目前比较常用的一款流量计量仪表。电容式涡街流量计具有压电式涡街流量计的全部优点，还具有较高的温度耐受性，温度适应范围-50500。电容式涡街流量计信号处理采用先进的数字频谱技术可自适应各种测量介质，有更低的测量下限，优越的抗干扰和抗震性，实现了即装即用，免调免维护。2、安装方式的选择法兰卡装式为首选安装方式，因为其结构紧凑，安装方便，而且供货周期短，适合大多数应用场合。法兰连接式较多用于一体化差压、温度、压力补偿型涡街流量计及一些特殊应用场合。管道对焊式、卡箍连接式适用于高压介质，其中卡箍连接式可以拆卸。螺纹连接式主要用于小口径，有食品级卫生要求的场合。固定插入式、球阀插入式适用于大口径，一般选择固定插入式，安装方便，成本更低；球阀插入式可以不断流检修，多用于介质较脏，易结垢，需要定期清洗的场合。3、测量范围的确定不同口径的涡街流量计的测量范围是不一样的，即使同一口径流量计，用于不同介质时，它的测量范围也是不一样的。实际可用的测量范围要通过计算来确定，下表提供了三种典型介质在特定条件下的流量范围。管道式流量计流量范围参考表DN(mm)15202532405065水1.2-6.21.5-101.6-161.9-192.5-263.5-386.2-65空气5-256-509-8013-13018-18030-30048-480蒸汽5.8-306.5-5510-10015-15022-22050-50075-750DN(mm)80100125150200250300水10-10015-15025-25036-38062-650140-1400200-2000空气75-750120-1200150-1500260-2600450-4500680-68001000-10000蒸汽120-1200190-1900280-2800450-4500800-80001200-120001800-18000插入式流量计流量范围参考表DN(mm)200250300350400450水70-700110-1100180-1800210-2100270-2700350-3500空气600-60001060-106001500-150002000-200002700-270003300-33000蒸汽680-68001100-110001700-170002400-240003200-320004000-40000DN(mm)500600800100012001500水450-4500600-6000800-80001200-120001800-180002600-26000空气4200-420006100-6100011000-11000017000-17000024000-24000038000-380000蒸汽5200-520007100-7100013000-13000020000-20000028000-28000042000420000以上流量范围是三种典型介质在特定条件下适应的数据：液体介质为水：T=20 =999.8 Kg/m3 =1.0cp气体介质为空气：T=20 P=101.325kPa（绝压）=1.293 Kg/m3 =0.084cp蒸汽为过热蒸汽：T=188 P=0.48 MPa（绝压）=2.277 Kg/m3 =0.015cp 涡街流量计的上限流量一般不受介质工况密度和运动粘度的影响，而下限流量则取决于介质的工况密度和运动粘度，因此，确定流量范围实际上是确定实际可用的下限流量。当测量介质不是三种典型介质或典型介质的工况条件发生变化时，应根据实际密度和粘度对下限流量值进行修正。式中：Q1、Q2 测量介质进行密度、粘度修正后的可测下限流量，m3/hQ0 典型介质的下限流量，m3/h 0、典型介质、测量介质的工况密度，Kg/m30、典型介质、测量介质的动力粘度，CP当Q1Q2，可测工况流量范围和线性工况流量范围都是Q1Qmax；当Q1Q2，可测工况流量范围是Q1Qmax，线性工况流量范围是Q2Qmax;Qmax是典型介质的上限流量。4、公称通径的选择公称通径的选择首先要确定测量介质在工作状况下的体积流量范围，然后计算配管口径的实际可测流量范围。如果测量介质工况流量范围在对应口径实际可测流量范围之内，则选择与配管口径相同口径的流量计即可；如果对应口径实际可测流量范围不能满足下限流量的要求，则要减小口径，重新核算；如果对应口径实际可测流量范围不能满足上限流量的要求，则要增大口径，重新核算。如果仅知道测量介质的质量流量或者标准状况下的体积流量，则应先换算成工况下的体积流量，再与核算过的实际可测流量范围相对照。由质量流量换算工况下的体积流量按下式计算：Q=M/式中：Q工况体积流量，m3/hM质量流量，Kg/h 工况介质密度，Kg/m3由标准状况下的体积流量换算工况下的体积流量按下式计算：式中：Qb标况体积流量，m3/h P介质的工作压力，表压MPaT介质的工作温度，如果测量介质的工况密度和运动粘度与三种典型介质差别不大，可以不用计算直接查表选择合适的公称通径；如果测量介质的工况密度和运动粘度与三种典型介质差别很大时，如密度很小的氢气和粘度很大的油品，涡街流量计很可能不适用，须仔细核算可测的流量范围。5、补偿类型的选择涡街流量计测量的是工况体积流量，如果需要测量标况流量或质量流量就需要进行补偿，补偿方式有差压补偿型，压力补偿型，温度补偿型，温度、压力补偿型。差压补偿型涡街质量流量计是我公司研发队伍经过多年潜心研究，开发出的一款具有里程碑意义的产品，属世界首创，已获得国家专利，是一款真正意义上的涡街质量流量计。传统的涡街流量计都是采用设定密度或温度、压力补偿密度的方法来计算测量介质的质量流量，而这种密度会因为介质组分或干度的变化而变化，简单通过设定密度或温度压力补偿的方法无法体现这一变化，这样就产生了技术性误差。我公司开发的差压式涡街质量流量计是利用了差压与密度的函数关系，通过测量差压来计算密度，这种测量方案不受介质组分或干度变化的影响，尤其适用于组分不稳定的混和气体、液体、湿度较大蒸汽和含水汽的计量。温度补偿型涡街流量计适用于测量压力较稳定的饱和蒸汽的质量流量；压力补偿型涡街流量计适用于测量温度变化不大的气体的标况流量和饱和蒸汽的质量流量；温度、压力补偿型涡街流量计适用于测量蒸汽的质量流量和气体的标况流量，补偿精度更高。6、其他类型的选择分体式涡街流量计用于安装在潮湿环境或温度较高的场合，电路部分与传感器分离安装，避免了恶劣环境对检测电路的影响。潜水型涡街流量计采用特殊的防水工艺，防护等级IP68，能够长时间在水下工作，适用于有水淹风险的场合。缩径型涡街流量计有更低的流量测量下限，适用于介质流量较低，又不方便缩管的场合。一体化补偿型涡街流量计是将补偿设备和流量计进行一体化设计，成为流量计的一部分，这种设计集成化程度更高，安装更简便，但是生产成本也较高。耐腐蚀型涡街流量计用于测量对304不锈钢有腐蚀性的介质，表体部分采用相应的耐腐蚀材料加工制造，测量介质为具有腐蚀性的气体或液体时，应事先提供具体要求以及安装管道的材质情况。本安防爆型、隔爆型涡街流量计用于有爆炸危险的场合，推荐使用本安防爆型，由于隔爆型仪表不准用于O类危险场合，同时隔爆型仪表不允许在现场带电打开外壳调整电路；隔爆型仪表的优点是安装简便，不用配安全栅，成本低，对于一般危险场合可以选用隔爆型。完成以上各项的选择，再对照型谱表选择其他参数，将各代码按规定顺序组合，就可得出该涡街流量计的型号。
