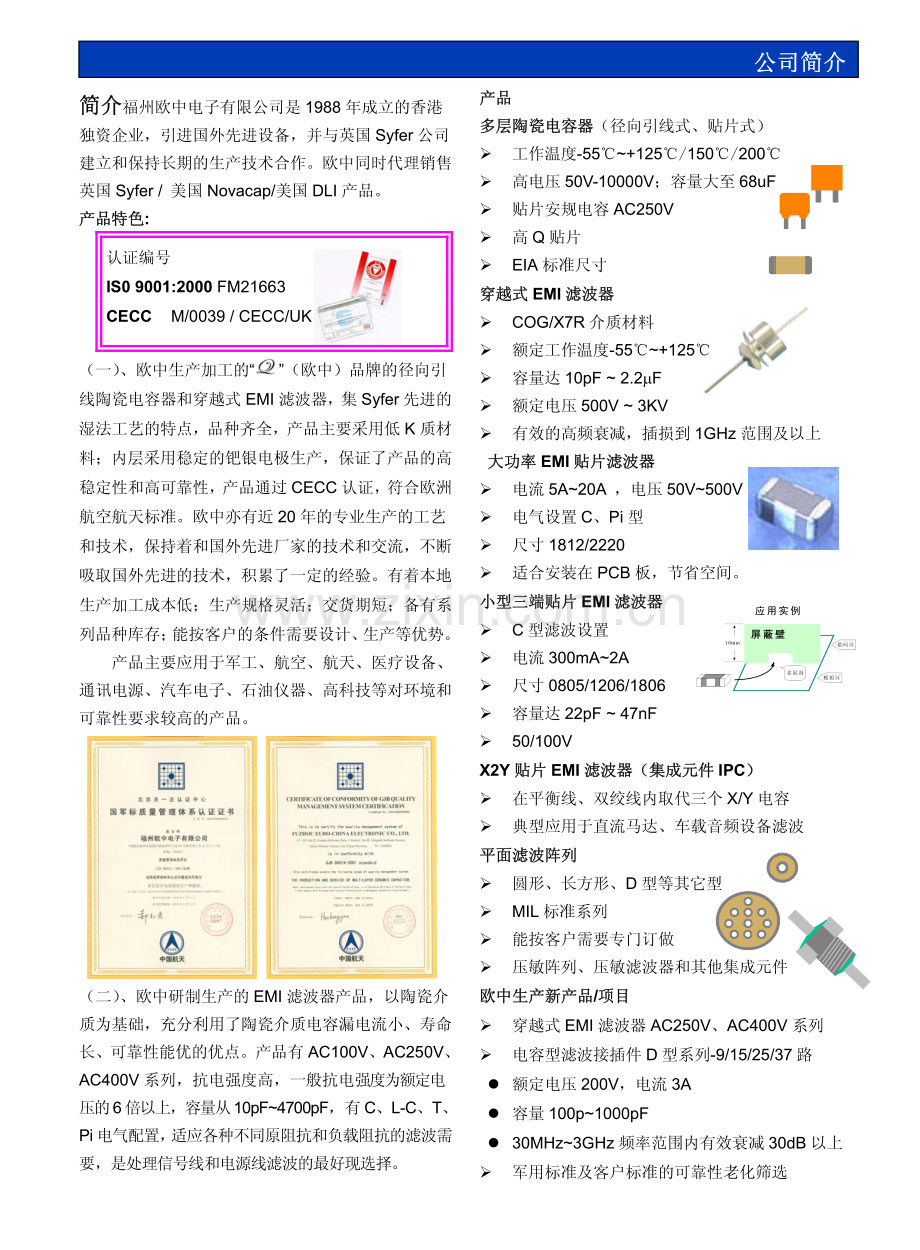

公司简介公司简介简介简介福州欧中电子有限公司是 1988 年成立的香港独资企业，引进国外先进设备，并与英国 Syfer 公司建立和保持长期的生产技术合作。欧中同时代理销售英国 Syfer/美国 Novacap/美国 DLI 产品。产品特色产品特色:（一）、欧中生产加工的“”（欧中）品牌的径向引线陶瓷电容器和穿越式 EMI 滤波器，集 Syfer 先进的湿法工艺的特点，品种齐全，产品主要采用低 K 质材料；内层采用稳定的钯银电极生产，保证了产品的高稳定性和高可靠性，产品通过 CECC 认证，符合欧洲航空航天标准。欧中亦有近 20 年的专业生产的工艺和技术，保持着和国外先进厂家的技术和交流，不断吸取国外先进的技术，积累了一定的经验。有着本地生产加工成本低；生产规格灵活；交货期短；备有系列品种库存；能按客户的条件需要设计、生产等优势。产品主要应用于军工、航空、航天、医疗设备、通讯电源、汽车电子、石油仪器、高科技等对环境和可靠性要求较高的产品。（二）、欧中研制生产的 EMI 滤波器产品，以陶瓷介质为基础，充分利用了陶瓷介质电容漏电流小、寿命长、可靠性能优的优点。产品有 AC100V、AC250V、AC400V 系列，抗电强度高，一般抗电强度为额定电压的6倍以上，容量从10pF4700pF，有 C、L-C、T、Pi 电气配置，适应各种不同原阻抗和负载阻抗的滤波需要，是处理信号线和电源线滤波的最好现选择。产品产品 多层陶瓷电容器多层陶瓷电容器（径向引线式、贴片式）?工作温度-55+125/150/200?高电压 50V-10000V；容量大至 68uF?贴片安规电容 AC250V?高 Q 贴片?EIA 标准尺寸 穿越式穿越式 EMI 滤波器滤波器?COG/X7R 介质材料?额定工作温度-55+125?容量达 10pF 2.2F?额定电压 500V 3KV?有效的高频衰减，插损到 1GHz 范围及以上 大功率大功率 EMI 贴片滤波器贴片滤波器?电流 5A20A，电压 50V500V?电气设置 C、Pi 型?尺寸 1812/2220?适合安装在 PCB 板，节省空间。小型三端贴片小型三端贴片 EMI 滤波器滤波器?C 型滤波设置?电流 300mA2A?尺寸 0805/1206/1806?容量达 22pF 47nF?50/100V X2Y 贴片贴片 EMI 滤波器（集成元件滤波器（集成元件 IPC）?在平衡线、双绞线内取代三个 X/Y 电容?典型应用于直流马达、车载音频设备滤波 平面滤波阵列平面滤波阵列?圆形、长方形、D 型等其它型?MIL 标准系列?能按客户需要专门订做?压敏阵列、压敏滤波器和其他集成元件 欧中生产新产品欧中生产新产品/项目项目?穿越式 EMI 滤波器 AC250V、AC400V 系列?电容型滤波接插件 D 型系列-9/15/25/37 路?额定电压 200V，电流 3A?容量 100p1000pF?30MHz3GHz 频率范围内有效衰减 30dB 以上?军用标准及客户标准的可靠性老化筛选 认证编号 IS0 9001:2000 FM21663 CECC M/0039/CECC/UK 老鼠洞数码区模拟区10mm应用实例屏蔽壁屏蔽壁 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 1 目录目录 贴片多层陶瓷电容器贴片多层陶瓷电容器?多层陶瓷电容器介质电特性.2?多层陶瓷电容器介质特性关系.4?多层陶瓷电容器电参数及测试标准.5?贴片多层陶瓷电容器-应用指南.6 有可靠性指标的贴片电容器有可靠性指标的贴片电容器-CCK41/CTK41系列系列.9?Syfer可靠性认证范围列表.10?NovacapMIL-考核要求范围列表.11-12?产品订购示例.13 常规常规CC41/CT41-系列系列.14?Syfer常规贴片电容范围列表.封2-3?产品订购示例 14 150 X8R高温系列高温系列.15 200高温系列高温系列?200 COG系列.16?200 X7R 系列.17?产品订购示例.17 高能量高能量200 R2D系列系列.18?技术应用.19?产品订购示例.19 无磁性铜覆层电容无磁性铜覆层电容?无磁性电容简介.20?COG/高Q容量列表-1.20?X7R容量列表-2.20?产品订购示例.21 250Vac、115Vac非安规等级交流电容器非安规等级交流电容器.22?250Vac 60Hz容量列表-1.?115Vac 400Hz电容列表-2.?产品订购示例 高抗电强度电容器（高抗电强度电容器（DWV）.23?额定500V 抗电强度1.5KV、2.5KV-DWV系列?LCD逆变器应用5KV、6KV-FB9.系列?产品订购示例 安规电容安规电容250AC.24?安规电容PY2/SP系列应用.24.?PY2/SP系列容量列表-1.25?B16/B17系列容量列表-2.26?相关认证标准.27 高高Q贴系列贴系列.28?特性关系图.29?容量列表.29 高介电材质高介电材质X7R&X5R系列系列?特性曲线图.30?X7R&X5R容量列表.31 叠片叠片ST、SM系列系列.32 径向引线陶瓷电容器径向引线陶瓷电容器?CC4/CT4系列产品订购示例.34?CC4/CT4标准外形列表.34?CC4/CT4容量列表.35?有可靠性指标的径向引线多层陶瓷电容器-CCK/CTK系列.36?CC4/CT4 F2系列.37 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 2 多层陶瓷电容器介质电特性多层陶瓷电容器介质电特性 多层陶瓷电容器基本原理多层陶瓷电容器基本原理 电容量的公式为：C=NKA/t 式中：C=电容量 N=电极层数 K=介质常数（K 值）A=相对电极覆盖面积 t=电极间距（介质厚度）采用多层技术生产陶瓷电容便可以实现大容量小体积的需求，增大 N（增加层数）便可增大容量。反观单层的电容，N 始终是 1，若再要提高容量，必定采用高 K 值（降低稳定性能）、增加 A（增大体积）或降低 t（降低耐电压能力）。介质电特性介质电特性 介质的电特性包括介电常数、电容量温度系数、介质损耗等。温度系数温度系数 电容温度系数是指电容值在特定的温度范围内最大的变化。常见的介质温度系数有：常见的介质温度系数有：介质分类介质分类 陶瓷电容一般是以其温度系数作为主要分类。Class I-一类陶瓷（超稳定）EIA 称之为 COG 或NPO。工作温度范围-55+125，容量变化不超过30ppm/。电容温度变化时，容值很稳定，被称作具有温度补偿功能，适用于要求容值在温度变化范围内稳定和高 Q 值的线路以及各种谐振线路。Class II/III-二/三类陶瓷（稳定）EIA 标称的X7R 表示温度下限为-55；上限温度为+125的工作温度范围内，容量最大的变化为 15%，Z5U、Y5V 分别表示工作温度 10+85和-30+85；容量最大变化为+22-56%和-3082%，同属于二类陶瓷。优点是体积利用率高，即在外型尺寸相同时能提供更高的容值，适用于高容值和稳定性能要求不太高的线路。介电常数介电常数 不同介质的类别有不同的表现效果。环境因素，包括温度、电压、频率和时间（老化），对不同介质的电容有不同的影响。介质常数（K 值）越高，稳定性能、可靠性能和耐用性能便越差。现代多层陶瓷电容器介质最常用有以下三类。COG 或 NPO（超稳定）K 值 10100 X7R（稳定）K 值 20004000 Y5V 或 Z5U（一般用途）K 值 500025000 下限温度 上限温度 容量变化率+10 Z -30 Y-55 X +85 5+105 6+125 7+150 8+200 *+250 *10%P 15%R+22-56%U+22-82%V t 介质 电极 A 端头 200-20-40-60-50050 100 150-100COGX7R Z5U 容量与温度关系图容量与温度关系图 1 容量变化（%）温度（）福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 3 多层陶瓷电容器介质电特性多层陶瓷电容器介质电特性 电压对容量的影响电压对容量的影响 不同介质的陶瓷电容值对与施加电压会作出不同的反应。K 值越高，变化越大。对二类陶瓷而言，轻加直流电压会使电容值升高，施加额定或以上的直流电压会使电容量值突然大幅度的下降而改变电容老化的曲线对测试电容量产生影响。因此，包括介质强度、绝缘电阻、老化考核等都必须在评定电容量之后才能进行。介质强度（抗电强度）介质强度（抗电强度）在常温下，电容器能否承受施加 5 秒的电压这一指标一般标示为额定电压的倍数。实际上，如：50V 额定电压，但是要求 1kV，5 秒的介质强度也是可以作到的。介质能安全承受的电压值，主要由介质组成成分和电极间距离决定，同比材料 K 值越低，介质强度越强。额定电压额定电压 额定电压是保证电容器能长久工作的基本条件，一般，施加在电容器两端的直流电压与交流峰值电压之和不应超过额定电压。实际应用中，在有瞬间大充放电流的电路中额定电压须降额 30%使用，一般场合的电路可降额 60%使用。绝缘电阻（绝缘电阻（IR）即介质直流电阻，通常测量方法是以额定电压将电容充电一分钟，电容充 电以后测量其漏电电流。所施加的直流电压和初始充电时间之后的漏电流的比值为 IR 值，这个数值为漏电流和绝缘电阻。时间对电容量的影响时间对电容量的影响-电容量老化电容量老化 陶瓷电容二类陶瓷介质都具有铁电特性并呈现出一个居里温度，在介质冷却至居里温度（一般默认为 125）开始，电容量的标准度量是以老化到第 1000 小时为基准。二类陶瓷中 X7R 受老化因素影响不大。Z5U/Y5V 电容，老化率范围高达 510%。电容量的老化是可以还原，又会重复发生的。将电容器加温高于 125，就会起到返老化的作用，通过 1301小时返老化，使电容量减小的部分恢复，而在电容器再次冷却时老化又重新开始。介质损耗介质损耗 介质材料都有自己的损耗，叫做损耗正切。损耗正切数值等于耗散因数（DF）的数值，即电容全部能量中变成热量而在电容内消耗掉的部分。这一损耗的效果使电容发热，在极端情况下发生热击穿会导致电容失效，损耗因数（DF）是反映介质损耗程度的重要指标。福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 4 多层陶瓷电容器介质特性关系多层陶瓷电容器介质特性关系 COG 容量与温度：容量与温度：X7R 容量与温度：容量与温度：COG、X7R 额定功率与工作温度：额定功率与工作温度：COG、X7R 容量变化率与频率：容量变化率与频率：COG 阻抗与频率：阻抗与频率：X7R 阻抗与频率：阻抗与频率：COG ESR 与频率：与频率：X7R ESR 与频率：与频率：福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 5 多层陶瓷电容器主要介质参数及测试标准多层陶瓷电容器主要介质参数及测试标准 以上介质参数是多层陶瓷电容器检验必须的重要指标。陶瓷电容器测试的标准次序为：1、容量容量-按供应商提供的老化率和最近通过居里点的时间调整至 1000 小时的允许误差。2、损耗角损耗角 3、抗电强度抗电强度 4、绝缘电阻绝缘电阻 5、其他试验其他试验-如果进行了其他长时间试验后（如寿命试验）须要限制容量值的，在测试前应先将电容器进行返老化处理（即国标中称之“预处理”）。返老化的方法是将电容加温到 130150（无电压）1 小时。然后让其在室温环境下稳定 24 小时才进行测试。EIA 介质分类 COG(NPO)X7R X5R GB 介质分类 CC41/CC4 CT41/CT4 按介质的应用分类 超稳定 稳定 稳定 额定温度范围-55+125-55+125-55+85 在温度范围容量最大变化（无 DC 电压）030ppm/15%15%损耗角（正切）Cr50pF0.0015 Cr50pF=0.0015(15/Cr+0.7)0.025 0.025 容量允许误差（1000 小时点）Cr1nF 1Vrms/1kHz 1Vrms/1kHz 1Vrms/1kHz 绝缘电阻（Ri）时间常数（Ri x Cr）（较小者）100G或 1000s 100G或 1000s 100G或 1000s 加电压 5 秒，充电电流限制在 50mA 之内 介质强度 额定电压 200V 250V 500V/630V 1kV x2.5+250V x1.5 x1.25 x2.5+250V x1.5 x1.25 x2.5+250V x1.5 x1.25 老化率（10 进对数时间）0 1%1%福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 6 贴片多层陶瓷电容器贴片多层陶瓷电容器-使用指南使用指南 一般处理 一般处理 陶瓷是密集、易碎和有研磨作用的物质。处理不当会引起破裂或削下屑片的机械破坏。?贴片电容被抛掷很容易破裂。除了表面损伤之外，还会使容量变化、损耗角上升、绝缘电阻下降和介质强度（抗电）下降。?将散装贴片电容在一起翻滚会把端头的金属研磨到其他电容的表面。留在电容上的金属轨迹会带来失效的危机。?贴片电容绝对不应用手处理。汗和皮肤的油会抑制可焊性并难弄干净。?贴片电容绝不应用金属工具处理。金属镊子会削下屑片或在电容表面研磨了金属轨迹，建议采用塑料或塑料包封的镊子，使用时要将施加压力控制到绝对最低的程度。?量检或睛检宜在玻璃或硬塑料上进行。运输 运输?在可能范围应采用未开封的原包装进行运输，假如曾开封则将原附上的保护物料放回并重新密封。?不要使用纸张或卡片直接包装电容，有些纸张含硫磺成分而对可焊性有不利的影响。?散装的贴片应该要用不含硫磺的海绵垫以避免运输途中的碰撞和研磨带来的损伤。储存 储存?若贴片电容遇上二氧化硫、氯气、其他酸性气体或潮湿空气，端头容易氧化而影响可焊性。?纸张和橡皮圈不少带硫磺物质，不能与贴片电容混在一起存放。?未使用的电容最好维持在原包装内。打开过的应尽快重新密封，亦可以存储在能防御环境影响的密封容器内。?要长期储存，理想能维持在-5和+40之间及相对湿度在 40 至 60%。?直接阳光会使编带变质而污染电容。?按以上方法，原装包装可存储 2 年。焊接要点焊接要点 陶瓷受温度突变，会因此而破裂。因此，在焊接陶瓷元件时加热和冷却速率是关键的变量。最理想的焊接是先将贴片电容和基板用每秒 2 的速度从室温预热至焊接温度后进行焊接。无论用那种焊接工艺，都必须将基板及电容均匀预热至低于焊料温度 120之内（大贴片 70）才焊接。1210及以下尺寸的贴片电容瞬间温度变化不应超过 120，大贴片 1812 以上则在 70 至 80 之下。预热速度预热速度 原则上每秒 2，按基板材料和电容尺寸大小有可能须要调整在 1.5 至 4 之间，大贴片预热须较慢才可以达到均匀，小型贴片可以增加速度，但最好不要超过每秒 4。大贴片预热后适宜使用均热处理区，可令基板温度更加均匀，焊接在冷的基板上会引致基板扭曲，会在冷却过程中产生带损害性的机械应力。电容器贴片加热到焊料正常使用范围的低限，焊接时间视贴片端头材料、焊接温度和采用工艺而定，必须控制得最短。一般不超过 5 秒。大贴片焊接后必须缓慢或自然冷却。慎防气流冲击或泡进冷液体，会因热冲击或机械应力而破裂。常用的焊接方法有常用的焊接方法有:手工焊手工焊 贴片电容不宜手工焊接，因为手工焊接是对 单个电容焊接的过程，这个操作过程会因为操作 人员不同和他们所受训的程度而不同，每个焊锡 连接点的焊接温度，所受应力和焊锡量都可能不 预热升温区回流区 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 7 贴片多层陶瓷电容器贴片多层陶瓷电容器-使用指南使用指南 同。决定手工焊接好坏的最重要的因素是操作者 的技能，如果条件不具备一定要用手工焊接，必 须委任可靠、有经验的操作员进行。手工焊接的要点：手工焊接的要点：1.先把电容和基板预热至 150；2.使用不大于 20W 和头不超过 3mm 的电烙铁；3.焊接温度控制不超过 240；4.焊接过程越短越好，不超过 5 秒为好；5.不要用手直接接触芯片；6.用焊锡将热传到电容终端，烙铁头尽量不接触电容终端的金属层，避免瓷体局部受高温冲击而破裂。7.焊接端电容平放在线路板上，把烙铁头放在焊垫上，接近电容终端和焊垫交接处，当焊锡开始流动时，慢慢把烙铁头移向电容，一旦焊缝形成就迅速移走烙铁。烙铁的正确位置示意图烙铁的正确位置示意图 8.焊缝的焊锡量应足够连接从焊垫起到元件至少25%的高度，并呈现凹下的外形。焊锡过多会造成元件上的机械应力，降低可靠性。焊缝应由均匀焊锡形成，没有焊锡凸起和孔隙。注意！认为焊接点焊锡越多、面积越大焊点越牢固是错误的。注意！认为焊接点焊锡越多、面积越大焊点越牢固是错误的。9.焊接完毕后，如要清洁清除剩余的焊料，要等电容冷却后方可进行。10.尽量避免电容多次焊接，包括返工，是会影响贴片的可焊性和对焊接热量的抵抗力，并且效果是累积的。因此不宜让电容多次接触到高温。与贴片电容的焊接工艺相关的还有电容焊垫的尺寸设计、焊料（助焊剂）、焊锡的选择等都是很重要的。如果焊垫的尺寸和间距不对，会造成不良的焊缝和电容倾斜，用户应根据自己的应用设计合适的焊垫。线路板焊接易发生的问题：线路板焊接易发生的问题：贴片电容安装后破裂是很常见的失效，原因来自用户使线路板弯曲而引起的。过强或过急弯曲线路板令两焊接点产生相反方向的机械应力，在电容最弱的位置，一般在瓷体和端头的交接点，产生裂缝，该裂缝初期可能很细而没有穿透内电极，在其后处理和温度突变会使裂缝扩大。线路板弯曲产生的机械应力图线路板弯曲产生的机械应力图 典型机械应力图典型机械应力图 线路板弯曲造成应力电容破裂，这种裂缝一般用常规睛检是看不到，更可怕的是常规测试一般都发现不到。要待裂缝扩大并有水分渗入才能见到灾难性的失效。在线路板上产生的机械应力的程度所关系的因素包括线路板的材料和厚度、焊料的量和案面式样，特别注意焊料过多会严重影响贴片电容抵抗机械应力的能力。拉力拉力端头电极典型机械裂缝内结构外结构 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 8 贴片多层陶瓷电容器贴片多层陶瓷电容器-使用指南使用指南 以下为弯曲线路板产生机械应力的几种情况：以下为弯曲线路板产生机械应力的几种情况：?按厂家的经验，90%以上的机械应力裂缝来源自用户将焊接后的线路板拗断分开的过程。要将焊接好的线路板分割，宜采用滚动切割方式将线路板锯开。?安装坚硬的元器件时，例如接插件、继电器、显示器、散热器等而造成的机械应力。?安装带引线的元器件，特别锁进坚硬接头的大型电解时更要加倍注意。?存储线路板方法令之可弯曲。?自动测试设备，特别是针床和支撑柱式。?线路板安装到其外壳。预防电容受到机械应力的伤害，要注意以下几点：预防电容受到机械应力的伤害，要注意以下几点：?工艺过程必须尽量避免让线路板遇到过强或过急的弯曲。?贴片电容应该避免设计在线路板弯曲时受机械应力高的位置。?贴片电容的两焊点应该设计与受机械应力的方向平衡而不要成直角（如下图示）。?焊垫距离越远、宽度越窄，都有助提高对机械应力的抵抗力（如下图示）。?厚贴片比薄贴片对机械应力的反应更大；?大贴片比小贴片容易破裂；?二类陶瓷（X7R 和 Y5V）比一类陶瓷（COG）的抵抗机械应力能力差。这里只简单介绍机械裂缝问题，主要的还需靠用户在自己实际的工艺程序中，注意排除因弯曲线路板而产生的机械应力造成损害电容导致失效。敬告用户敬告用户 弯曲线路板，有些是有意，有些是无心。无心弯曲而使贴片电容破裂，换一批次、换一尺寸或换一厂家，再没有严重弯曲线路板，问题好像已经解决了。希望用户能正视这问题的根源。小裂缝在整机用户使用中才恶化会破坏用户产品质量的声誉。板弯曲时机械应力高的地区 最差最佳焊垫 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 9 有可靠性指标的贴片电容器有可靠性指标的贴片电容器 CCK41、CTK41 系列系列 CCK41、CTK41 源自 Syfer IECQ-CECC 认证的产品系列品种范围，主要是为满足欧 洲航空航天和对高可靠性要求高的用户需要（“IECQ-CECC”是电子元件的国际电工委员会（IEC）质量评估系统。这是一个国际认可的产品质量认证，专门为客户保证提供的产品符合高质量标准）。产品主要特点产品主要特点：1.内电极为钯银电极材料生产，相对介电常数值低，产品性能稳定可靠性高；2执行标准 CECC 32 101 801 符合 GJB192A-98 标准；3产品 100%进行高低温冲击试验和经过高温老炼筛选。筛选条件可参照 MIL-PRF-55681(A 组)、MIL-PRF-123(A 组)、MIL-PRF-39014(A 组)或其它指定条件。4失效率等级为五级；产品主要应用：产品主要应用：适用于军事装备、航空航天器、汽车电子等的电子设备中，CCK41 用于谐振回路、耦合电路及要求低损耗、绝缘电阻高和电容量高稳定的电路中；CTK41 常用于旁路、滤波、低频耦合和高容值但稳定性能要求不高的电路中。介质电特性分类介质电特性分类 外形尺寸及包装规格外形尺寸及包装规格 容量最大变化容量最大变化 产品产品 代码代码 类别类别 温度范围温度范围 无无 DC 电压电压 DC 电压电压CECC介质代码介质代码S02A&S05介质代码介质代码AEC-Q200 介质代码介质代码 CCK41 1B/CG-55+125 30ppm/F C A CTK41 2X1/BX-55+125 15+15-25B-CTK41 2R1/X7R-55+125 15-D X E CTK41 2C1/BZ-55+125 20+20-30R-端头端头 L2 L3(mm)编带数量编带数量 尺寸尺寸 长度长度 L1(mm)宽度宽度 W(mm)最厚最厚 H(mm)MinMax 70402 1.00 0.10 0.50 0.05 0.61 0.10 0.40 10000 0504 1.27 0.15 1.02 0.15 1.12 0.20 0.51 5000 0603 1.60 0.20 0.80 0.20 0.80 0.10 0.40 4000 0805 2.00 0.30 1.25 0.20 1.30 0.13 0.75 3000 1206 3.20 0.30 1.60 0.20 1.60 0.25 0.75 2500 1210 3.20 0.30 2.50 0.30 2.00 0.25 0.75 2000 1515 3.81 0.38 3.81 0.38 3.30 0.38 1.14 2000 1808 4.50 0.35 2.00 0.30 2.00 0.25 1.00 2000 1812 4.50 0.35 3.20 0.30 2.50 0.25 1.00 1000 1825 4.57 0.30 6.35 0.38 2.03 0.25 0.96 1000 2220 5.70 0.40 5.00 0.40 2.50 0.25 1.00 1000 2225 5.70 0.40 6.30 0.40 2.50 0.25 1.00 1000 2520 6.35 0.38 5.08 0.38 4.57 0.38 1.14 特殊 3333 8.38 0.43 8.38 0.43 6.35 0.38 1.14 特殊 3530 8.89 0.45 7.62 0.38 6.35 0.38 1.14 特殊 3640 9.20 0.50 10.16 0.50 2.50 0.50 1.50 特殊 4040 10.20 0.50 10.20 0.50 7.62 0.51 1.52 特殊 4540 11.40 0.58 10.20 0.50 7.62 0.51 1.52 特殊 5440 13.70 0.68 10.20 0.50 7.62 0.51 1.52 特殊 5550 14.00 0.50 12.70 0.50 2.50 0.50 1.50 特殊 6560 16.50 0.83 15.20 0.76 7.62 0.51 1.52 特殊 7565 19.10 0.96 16.50 0.83 7.62 0.51 1.52 特殊 8060 20.30 0.50 15.24 0.50 2.50 0.50 1.50 特殊 WH L1L2 L3 福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 10 有可靠性指标的贴片电容器有可靠性指标的贴片电容器 CCK41、CTK41 系列系列 IECQ-CECC认证范围列表认证范围列表1-1 尺寸尺寸 介质类别介质类别 16V 25V 50V/63v100V 200V 500V 1.0KV COG 1.5nF 1.0nF 470pF 330pF 100pF n/a n/a 0603 X7R 100nF 56nF 47nF 10nF 5.6nF n/a n/a COG 6.8nF 4.7nF 2.7nF 1.8nF 680pF 330pF n/a 0805 X7R 330nF 220nF 220nF 47nF 27nF 8.2nF n/a COG 22nF 15nF 10nF 6.8nF 2.2nF 1.5nF 470pF 1206 X7R 1.0F 820nF 470nF 150nF 100nF 33nF 4.7nF COG 33nF 22nF 18nF 12nF 4.7nF 3.3nF 1.0nF 1210 X7R 1.5F 1.2F 1.0F 470nF 220nF 100nF 15nF COG 33nF 27nF 18nF 12nF 4.7nF 3.3nF 1.2nF 1808 X7R 1.5F 1.2F 680nF 330nF 180nF 100nF 18nF COG 100nF 68nF 33nF 27nF 12nF 10nF 3.3nF 1812 X7R 3.3F 2.2F 1.5F 1.0F 470nF 270nF 56nF COG 150nF 100nF 68nF 47nF 22nF 15nF 8.2nF 2220 X7R 5.6F 4.7F 2.2F 1.5F 1.0F 560nF 120nF COG 220nF 150nF 100nF 68nF 27nF 22nF 10nF 2225 X7R 6.8F 5.6F 3.3F 1.5F 1.0F 820nF 150nF S02A&S05空间等级认证空间等级认证*范围列表1-2范围列表1-2 电压电压 介质介质 0603 0805 1206 1210 1812 2220 2225 C0G/NP0 390pF-1.5nF 1pF-6.8nF1pF-22nF10pF-33nF220pF-100nF 470pF-150nF 560pF-220nF16V X7R 330pF-100nF 100pF-330nF680pF-1.0F1.0nF-1.5F3.9nF-3.3F 10nF-5.6F 18nF-6.8FC0G/NP0 390pF-1.0nF 1pF-4.7nF1pF-15nF10pF-22nF220pF-68nF 470pF-100nF 560pF-150nF25V X7R 330pF-56nF 100pF-220nF 680pF-820nF1.0nF-1.2F3.9nF-2.2F 10nF-4.7F 18nF-5.6FC0G/NP0 0.5pF-470pF 1pF-2.7nF1pF-10nF10pF-18nF220pF-39nF 470pF-68nF 560nF-100nF50V 63V X7R 330pF-47nF 100pF-220nF 680pF-470nF1.0nF-1.0F3.9nF-2.2F 10nF-3.3F 18nF-3.3FC0G/NP0 1pF-330pF 1pF-1.8nF1pF-6.8nF10pF-12nF220pF-27nF 470pF-47nF 560pF-68nF100V X7R 100pF-10nF 100pF-47nF100pF-150nF1.0nF-470nF3.9nF-1.0F 10nF-1.5F 18nF-1.5FC0G/NP0 1pF-100pF 1pF-680pF1pF-2.2nF10pF-4.7nF220pF-12nF 470pF-22nF 560pF-27nF200V 250V X7R 100pF-5.6nF 100pF-27nF100pF-100nF1.0nF-220nF3.9nF-470nF 10nF-1.0F 18nF-1.0FC0G/NP0-1pF-270pF1pF-1.2nF10pF-2.7nF180pF-6.8nF 390pF-15nF 4.7nF-18nF 500V X7R-10Pf-8.2nF180pF-33nF390pF-100nF390pF-270nF 1nF-560nF 15nF-820nF备注*：根据ESCC 3009空间等级测试。依照MIL-PRF-55681 A组测试 AEC-Q200 Rev C 认证认证*范围列表范围列表1-3 电压电压 介质类别介质类别 0603080512061210 1812C0G 470pF 2.7nF 10nF 18nF 39nF 50V 63V X7R 33nF 150nF 330nF 680nF 1.5F C0G 330pF 1.8nF 6.8nF 12nF 27nF 100V X7R 10nF 47nF 150nF 470nF 1F C0G 100pF 680pF 2.2nF 4.7nF 12nF 200V X7R 5.6nF 27nF 100nF 220nF 470nF C0G n/a 330pF 1.5nF 3.9nF 10nF 500V X7R n/a 8.2nF 33nF 100nF 270nF C0G n/a n/a 1.0nF 1.8nF 5.6nF 630V X7R n/a n/a 10nF 27nF 150nF C0G n/a n/a 470pF 1nF 3.3nF 1KV X7R n/a n/a 4.7nF 15nF 56nF 备注*：AEC-Q200。汽车电子委员会应力测试-无源器件。参考Syfer应用指南AN0009。福州欧中电子有限公司 Tel:[phone] Fax:[phone] Email:eurocn 11 高可靠性贴片电容器高可靠性贴片电容器 CCK41、CTK41 系列系列 NOVACAP MIL-考核要求列表考核要求列表 2-1 备注：*特殊厚度 Tmax=最大厚度尺寸尺寸 介质 介质 Min 16V 25V 50V 100V200V250V300V400V500V 600V 800VTmaxCOG 0R3 181 181 181 101101390 0.610402 X7R 121 472 472 472 392182102 0.61COG 0R5 152 152 152 821561391 1.120504 X7R 121 333 333 333 273123822 1.12COG 0R3 102 102 102 561331271 0.890603 X7R 121 223 223 223 183822562 0.89COG 0R5 392 392 392 222152102681681681 1.370805 X7R 121 104 104 823 563223183103682472 332 2221.37COG 3R0 103 123 123 682392272182152152 122 1021.631206 X7R 121 274 274 224 154823393273183123 682 4721.63COG 5R0 223 223 223 123822562392392392 392 2221.651210 X7R 121 474 474 394 274124823563333273 153 1031.65COG 3R0 393 393 333 273223183123822682 682 4723.301515 X7R 151 105 824 824 684394224184104823 563 3333.305R0 223 223 183 123822562392392392 392 2221.651808 COG 5R0 273 273 223 183103682472472392 392 2222.03*151 394 394 334 224124683563333273 183 1031.651808 X7R 151 684 564 474 334154104683393333 123 1232.03*100 473 473 393 273153123822822822 822 4721.651812 COG 100 473 473 393 273273183123103103 103 6822.54*151 824 824 684 474224124104563473 273 1831.651812 X7R 151 824 824 684 474394124154124683 473 2732.54*150 104 104 104 683473273223183183 183 1232.031825 COG 150 104 104 104 823683473273183183 183 1533.56*471 155 155 125 105564394274184124 823 5632.031825 X7R 471 225 225 185 185105684474334274 184 1043.56*270 124 124 124 823473273273273273 273 1532.032225 COG 270 124 124 124 104823563473273273 273 2233.81*471 185 185 155 125564394334184154 104 6832.032225 X7R 471 275 225 225 185125684684394334 224 1243.81*COG 390 183 183 1234.572520 X7R 102 274 184 1244.57COG 390 473 393 3336.353333 X7R 102 684 474 3346.35COG 390 473 393 3336.353530 X7R 102 684 474 3346.35COG 390 823 683 5637.624040 X7R 102 155 824 5647.62COG 390 823 823 6837.624540 X7R 102 155 824 6847.62COG 390 104 823 6837.625440 X7R 102 155 105 8247.62COG 390 124 124 1047.625550 X7R 102 185 155 1257.62COG 560 224 184 1547.626560 X7R 222 275 225 1857.62COG 101 274 274 1847.627565 X7R 222 395 275 2257.62 福州欧中电子有限公司 Tel:[phone] Fax:878091
