干垒混凝土砌块挡土墙设计与施工.pdf

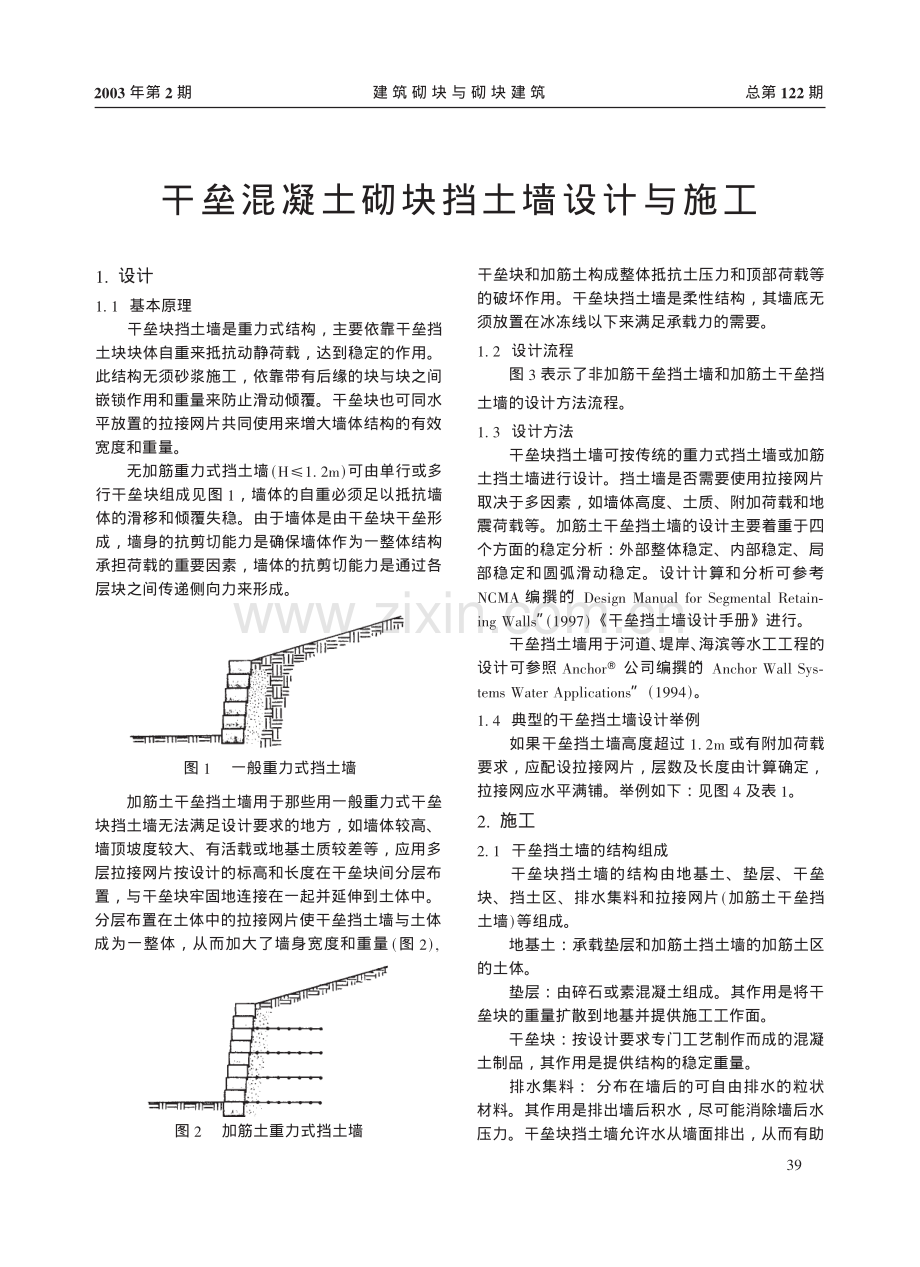

!#年第!期建 筑 砌 块 与 砌 块 建 筑总第$!期!干垒混凝土砌块挡土墙设计与施工图#加筋土重力式挡土墙图$一般重力式挡土墙$%设计$%$基本原理干垒块挡土墙是重力式结构，主要依靠干垒挡土块块体自重来抵抗动静荷载，达到稳定的作用。此结构无须砂浆施工，依靠带有后缘的块与块之间嵌锁作用和重量来防止滑动倾覆。干垒块也可同水平放置的拉接网片共同使用来增大墙体结构的有效宽度和重量。无加筋重力式挡土墙&$%#()可由单行或多行干垒块组成见图$，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。由于墙体是由干垒块干垒形成，墙身的抗剪切能力是确保墙体作为一整体结构承担荷载的重要因素，墙体的抗剪切能力是通过各层块之间传递侧向力来形成。加筋土干垒挡土墙用于那些用一般重力式干垒块挡土墙无法满足设计要求的地方，如墙体较高、墙顶坡度较大、有活载或地基土质较差等，应用多层拉接网片按设计的标高和长度在干垒块间分层布置，与干垒块牢固地连接在一起并延伸到土体中。分层布置在土体中的拉接网片使干垒挡土墙与土体成为一整体，从而加大了墙身宽度和重量&图#)*干垒块和加筋土构成整体抵抗土压力和顶部荷载等的破坏作用。干垒块挡土墙是柔性结构，其墙底无须放置在冰冻线以下来满足承载力的需要。$%#设计流程图!表示了非加筋干垒挡土墙和加筋土干垒挡土墙的设计方法流程。$%!设计方法干垒块挡土墙可按传统的重力式挡土墙或加筋土挡土墙进行设计。挡土墙是否需要使用拉接网片取决于多因素，如墙体高度、土质、附加荷载和地震荷载等。加筋土干垒挡土墙的设计主要着重于四个方面的稳定分析：外部整体稳定、内部稳定、局部稳定和圆弧滑动稳定。设计计算和分析可参考+,-.编撰的“/01234-54657 89:;03(0457=0243?5771”&$)干垒挡土墙设计手册进行。干垒挡土墙用于河道、堤岸、海滨等水工工程的设计可参照.4AB9:)公司编撰的“.4AB9:?577;C10(1?50:.DD72A52941”&$E)。$%E 典型的干垒挡土墙设计举例如果干垒挡土墙高度超过$%#(或有附加荷载要求，应配设拉接网片，层数及长度由计算确定，拉接网应水平满铺。举例如下：见图 E 及表$。#%施工#%$干垒挡土墙的结构组成干垒块挡土墙的结构由地基土、垫层、干垒块、挡土区、排水集料和拉接网片&加筋土干垒挡土墙)等组成。地基土：承载垫层和加筋土挡土墙的加筋土区的土体。垫层：由碎石或素混凝土组成。其作用是将干垒块的重量扩散到地基并提供施工工作面。干垒块：按设计要求专门工艺制作而成的混凝土制品，其作用是提供结构的稳定重量。排水集料：分布在墙后的可自由排水的粒状材料。其作用是排出墙后积水，尽可能消除墙后水压力。干垒块挡土墙允许水从墙面排出，从而有助!#年第!期建 筑 砌 块 与 砌 块 建 筑总第$!期!图#干垒块挡土墙的设计方法流程图!#年第!期建 筑 砌 块 与 砌 块 建 筑总第$!期!表 拉接网配置参考表以上设计举例和拉接网片配置数据仅供示意和参考。地上墙体高度墙基高度干垒块层数拉结网长度拉结网铺放高度#$%&#$%#$%(#$%)*)+)!),)-.,.,*.+./.,.0+.-.*.,./!.,./.,.,.,.,.*.1.,.+0.,.0,.,.*.,.,*.,.0,.1.*!.,.0*.,.0,.+,.*.*0.,./*+.,./.-,.*!.+.,.*1.,.0,.+,./,.*0.于墙后积水的排放。有时在排水集料与其后土体间放置土工布以防止集料与土体的掺混。加筋土：加筋土是位于排水集料后分层压实的土体。加筋土干垒挡土墙的土体间按设计要求布置拉接网片。挡土：对于非加筋土重力式挡土墙，挡土分布在墙后的排水集料后并分层压实；对加筋土干垒块挡土墙，挡土分布在加筋土区后，也须分层压实。拉接网片：加筋土干垒挡土墙加筋材料，置于干垒块之间并平铺于土体中，与干垒块共同作用形成整体稳定因素，增大挡土墙结构有效宽度和重量，从而加强墙体抵抗土压力和附加荷载的能力。拉接网片可以是由聚酯#涤纶%、聚丙烯#丙纶%所制成的土工格栅或编织网，其单向抗拉强度#强度方向与墙体垂直%必须足够大，且必须具有较好的柔韧性、抗拉拔抗滑移能力和耐腐蚀性。*2*施工理想的干垒挡土墙施工须有准确完整的现场勘察资料、合理的计划安排、优质的材料和合理的施工方法。施工前应提交完整的现场实验检测数据，包括压实材料的最大干密度和现场土实度，以证明现场的压实施工是否满足设计要求。设计中坡度、高度、开挖或回填区域等数据须进行现场测量核实，现场任何变动均应标注在竣工图上。施工前还应与当地城管等建设部门联系，以确保挖方不造成对地下管线等设施的破坏。*2*2 开挖工作按设计进行边线和坡度的开挖，应尽量避免超挖并确保开挖后的安全坡度。干垒块挡土墙一般建在两种地形条件下：须开挖的地形和须回填的地形。对于附近有建筑物或停车场、须开挖的挡土墙工程，施工时应考虑不造成对周围建筑物结构地基承载力的影响。*2*2*地基和垫层的施工地基：按设计宽度和深度开挖形成挡土墙的地基。在开挖过程中应检查地基土是否满足设计中对该土质的假设。对那些不满足要求的地基土应进行换土，所换入的土应满足设计要求，且相对于该土最大干密度的压实度应大于/,3。垫层4 使用压实的碎石或素混凝土作为垫层。用碎石作垫层时，用板式振动机使压实度不小于图!加筋土干垒挡土墙!#年第!期建 筑 砌 块 与 砌 块 建 筑总第$!期!工 程 机 械 劲 旅 出 击扬 柳 公 司 挂 牌 成 立工 程 机 械 劲 旅 出 击扬 柳 公 司 挂 牌 成 立工 程 机 械 劲 旅 出 击扬 柳 公 司 挂 牌 成 立我国混凝土砌块机械行业的骨干企业 江苏扬州建设机械有限公司，近日对混凝土砌块装备制造等产品的生产性资产进行重组。由我国工程机械行业老牌劲旅 广西柳工集团有限公司控股的扬州柳工建设机械公司（简称：扬柳公司），#$年 月%日正式挂牌成立。这也预示着我国混凝土砌块成型机主要生产企业之一的江苏扬州建设机械有限公司，资产重新整合工作取得实质性进展，“古城牌”砌块机械今后将从扬柳公司大门“走”向市场。新组建的扬柳公司，注册资本达&#万元人民币，将依托扬州建设机械有限公司（原扬州机械厂）的生产制造条件，主要继续生产原“古城牌”混凝土砌块成型机及配套设备，()#以上混凝土搅拌机、搅拌站、搅拌输送车和输送泵（车）等。通过这次整合，扬柳公司将全面导入柳工集团的企业理念和管理模式，依靠柳工集团的技术开发能力和强大的营销网络及服务体系，坚持以质量取胜、技术领先和用户至上的竞争方略，继续致力在混凝土空心砌块机械业引领潮流、创新发展。据悉，原扬州建设机械有限公司（扬州机械厂）的“古城牌”砌块机械的客户，零配件供应、售后服务等，将由新成立的扬柳公司负责。*&+。施工中应使垫层平整以确保干垒块与垫层材料接合严密，可用一薄层低标号混凝土在已压实的垫层上进行找平，以提高施工速度。垫层的厚度应不 小 于)&#,-垫 层 各 边 距 墙 趾 和 墙 踵 至 少)&#,。对于地基土承载力较弱，地下水位接近地基土或淹没地基土等情形，应使用土工布等材料特殊处理。.$首层干垒块的摆放、填排水集料和回填土为确保工程质量，首层干垒块的摆放非常重要。首层干垒块应切掉后缘，确保与垫层接合严密，准确码放并保持水平。干垒挡土块墙体后面应填以排水集料，排水集料的厚度不得小于$#,。为防止排水集料与土体掺混，可在排水集料与其后的土体之间放置土工布。排水集料后的填土应分层压实，每)&#,到#,进行一次。压实度应不小于*&+。在距墙面),内只可用手动压实设备。.!排水管的安装排水管可用/01 管或塑料波纹管。可用土工布将排水管包上以起到滤土作用。排水管应能使挡土墙内侧集水靠重力排出墙外。排水管的出口应与墙外集水井连接或与墙后不影响墙体稳定的集水口连接。主排水管直径不应小于 2&,，辅排水管应靠重力排水或与主排水管的侧壁相连，辅排水管间距不大于)&,。.&其他层干垒块的摆放确保排水集料与已摆放的干垒块齐平或略低。清理干垒块顶部的杂土后再放置上层干垒块，放置时确保错台联锁以形成抗剪连接。调整干垒块位置保证平直度与水平度。.3 拉接网片的安装及挡土区回填若干垒块挡土墙须使用拉接网片，通常应从墙前至压实的加筋土区满铺。拉接网片的强度和材料须满足设计要求。拉接网片应与墙体垂直方向按设计标高水平摆放，网片应平整并用铁丝固定。墙前处拉接网片的衔接不可缝制或搭接，须衔接时应采用对接并确保无间隙。拉接网片铺放就位后，如前所述在墙后放置排水集料和回填加筋土，土体厚度)&#,到#,，压实度不小于*&+。土体回填和压实过程中应避免造成对拉接网片的破坏，如起皱和移动等。大型施工设备或车辆不得直接在拉接网片上压碾，工作时其表面至少覆以)&#,厚的填土。.2 压顶块的安装和清场可选择在干垒块顶部安装压顶块。压顶块应由砂浆等粘结材料与下部块体粘结在一起。在墙后填土的顶层应铺至少$#,厚的低渗水率的填土，以减少墙顶面的地表水渗入加筋土区。摘自甘立成主编 环境景观与水土保持工程手册
