天诚通信-铜产品培训资料.docx

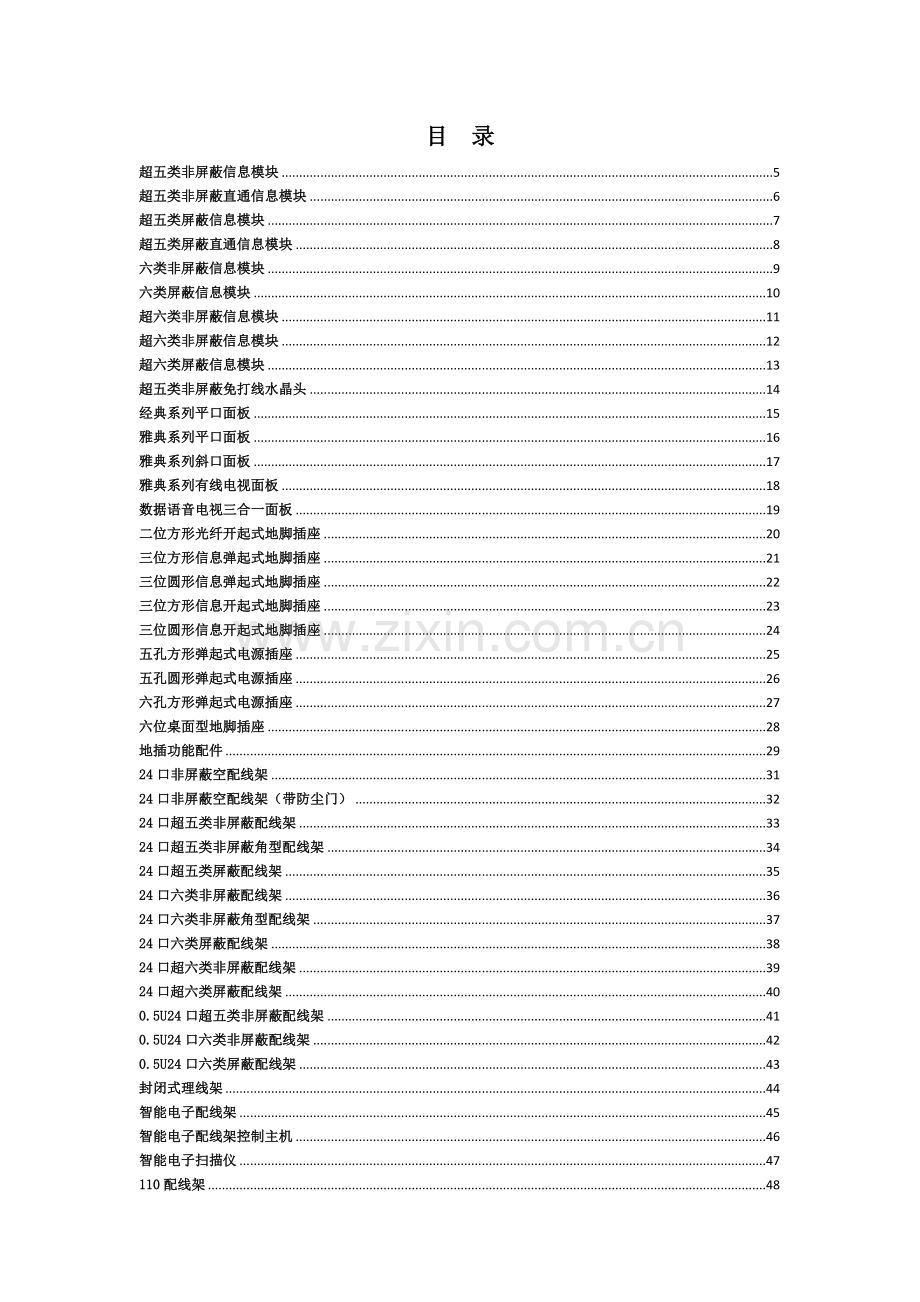

目 录
超五类非屏蔽信息模块 5
超五类非屏蔽直通信息模块 6
超五类屏蔽信息模块 7
超五类屏蔽直通信息模块 8
六类非屏蔽信息模块 9
六类屏蔽信息模块 10
超六类非屏蔽信息模块 11
超六类非屏蔽信息模块 12
超六类屏蔽信息模块 13
超五类非屏蔽免打线水晶头 14
经典系列平口面板 15
雅典系列平口面板 16
雅典系列斜口面板 17
雅典系列有线电视面板 18
数据语音电视三合一面板 19
二位方形光纤开起式地脚插座 20
三位方形信息弹起式地脚插座 21
三位圆形信息弹起式地脚插座 22
三位方形信息开起式地脚插座 23
三位圆形信息开起式地脚插座 24
五孔方形弹起式电源插座 25
五孔圆形弹起式电源插座 26
六孔方形弹起式电源插座 27
六位桌面型地脚插座 28
地插功能配件 29
24口非屏蔽空配线架 31
24口非屏蔽空配线架（带防尘门） 32
24口超五类非屏蔽配线架 33
24口超五类非屏蔽角型配线架 34
24口超五类屏蔽配线架 35
24口六类非屏蔽配线架 36
24口六类非屏蔽角型配线架 37
24口六类屏蔽配线架 38
24口超六类非屏蔽配线架 39
24口超六类屏蔽配线架 40
0.5U24口超五类非屏蔽配线架 41
0.5U24口六类非屏蔽配线架 42
0.5U24口六类屏蔽配线架 43
封闭式理线架 44
智能电子配线架 45
智能电子配线架控制主机 46
智能电子扫描仪 47
110配线架 48
110理线架 49
110连接块 50
110跳线 51
110转RJ45跳线 52
超五类非屏蔽跳线 53
超五类屏蔽跳线 54
六类非屏蔽跳线 55
六类屏蔽跳线 56
超六类非屏蔽跳线 57
超六类屏蔽跳线 58
超五类屏蔽防水跳线 59
六类屏蔽防水跳线 60
五类1对非屏蔽线缆 61
五类2对非屏蔽线缆 62
五类4对非屏蔽线缆 63
超五类4对非屏蔽线缆 64
超五类4对屏蔽线缆 65
超五类4对双屏蔽线缆 66
六类4对非屏蔽线缆 67
六类4对屏蔽线缆 68
六类4对双屏蔽线缆 69
六类4对对对屏蔽线缆 70
超六类4对非屏蔽线缆 71
超六类4对屏蔽线缆 72
超六类4对双屏蔽线缆 73
超六类4对对对屏蔽线缆 74
七类4对屏蔽线缆 75
五类4对非屏蔽室外线缆 76
五类4对屏蔽室外线缆 77
超五类4对屏蔽室外线缆 78
超五类4对屏蔽室外线缆 79
六类4对非屏蔽室外线缆 80
六类4对屏蔽线缆 81
五类4对双护套非屏蔽线缆 82
超五类4对双护套非屏蔽线缆 83
超五类4对双护套屏蔽线缆 84
3类非屏蔽室内线缆（50对） 85
5类非屏蔽室内线缆（25对） 86
3类屏蔽室内线缆（50对） 87
5类屏蔽室内线缆（25对） 88
3类非屏蔽室外线缆（50对） 89
5类非屏蔽室外线缆（25对） 90
3类屏蔽室外线缆（50对） 91
5类屏蔽室外线缆（50对） 92
市话通信电缆（50对） 93
市话充油通信电缆（50对） 94
市话重铠通信电缆（50对） 95

超五类非屏蔽信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接。

执行标准：
YD/T926.3、ISO/IEC 11801、ANTI/TIA/EIA568-B.2

产品描述：
● 模块金针结构已获专利，专利号：ZL200920069912.9；
● 非屏蔽超五类标准RJ45信息模块，系统性能的保证值超过
TIA/EIA-568-B.2标准对超五类的要求；
● 180度IDC打线方式，保证最短距离的线缆开绞距离；
● 符合UL94V-0的高强度PC材料；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● IDC端接次数＞300次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规的电缆；
● 支持100MHz带宽；
● 支持110或Krone工具进行打线。

产品电气性能指标状况：

订购信息
产品描述
产品型号
颜色
包装
单个净重
超五类非屏蔽信息模块
KJ-12-5E
白、橙
20个/盒
10g

超五类屏蔽信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接。

执行标准：
YD/T926.3、ISO/IEC 11801、ANTI/TIA/EIA568-B.2

产品描述：
● 模块金针结构已获专利，专利号：ZL200920069911.4；
● 屏蔽超五类标准RJ45信息模块，系统性能的保证值超过
TIA/EIA568-B.2标准对超五类的要求；
● 90度IDC打线方式；
● 外壳黄铜镀镍，全方位阻止电磁干扰（EMI）；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● 端接次数＞350次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规的电缆；
● 支持100MHz带宽；
● 支持110或Krone工具进行打线。

产品电气性能指标状况：

订购信息：
产品描述
产品型号
颜色
包装
单个净重
超五类屏蔽信息模块
KJ-21-5E
银色
20个/盒
10g

六类非屏蔽信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接

执行标准：
YD/T926.3、ISO/IEC 11801 ED.2、ANTI/TIA/EIA568-C.2

产品描述：
● 模块已获专利，专利号：ZL200920069912.9；
● 非屏蔽六类标准RJ45信息模块，系统性能的保证值超过
TIA/EIA568-C.2标准对六类的要求；
● 180度Dual型IDC，保证最短距离的线缆开绞距离；
● 符合UL94V-0的高强度PC材料；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● 端接次数＞350次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规单股及多股线缆；
● 带宽达到250MHz,符合国际最新标准；
● 支持110或Krone工具进行端接。

产品电气性能指标状况：

订购信息：
产品描述
产品型号
颜色
包装
单个净重
六类非屏蔽信息模块
KJ-12-6
橙
20个/盒
10g

六类屏蔽信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接。

执行标准：
YD/T926.3、ISO/IEC 11801 ED.2、ANTI/TIA/EIA568-C.2

产品描述：
● 模块金针已获专利，专利号：ZL200920069911.4；
● 屏蔽类标准RJ45信息模块，系统性能的保证值超过
TIA/EIA568-C.2标准对六类的要求；
● 90度Dual型IDC；
● 高强度PC材料，外壳黄铜镀镍，全方位阻止电磁干扰（EMI）；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● 端接次数＞350次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规单股及多股线缆；
● 带宽达到250MHz,符合国际最新标准；
● 支持110或Krone工具进行端接。

产品电气性能指标状况：

订购信息：
产品描述
产品型号
颜色
包装
单个净重
六类屏蔽信息模块
KJ-21-6
银色
20个/盒
10g

超六类非屏蔽信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接

执行标准：
YD/T926.3、ISO/IEC 11801 ED.2、ANTI/TIA/EIA568-C.2

产品描述：
● 模块金针已获专利，专利号：ZL200920069911.4；
● 非屏蔽类标准RJ45信息模块，系统性能的保证值超过
TIA/EIA568-C.2标准对超六类的要求；
● 180度Dual型IDC；
● 符合UL94V-0的高强度PC材料；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● 端接次数＞350次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规单股及多股线缆；
● 带宽达到500MHz,符合国际最新标准；
● 支持110或Krone工具进行端接。

产品电气性能指标状况：

订购信息：
产品描述
产品型号
颜色
包装
单个净重
超六类非屏蔽信息模块
KJ-12-6A
白色
20个/盒
10g

超六类非屏蔽免打线信息模块
产品说明：
应用范围：
1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接。

执行标准：
YD/T926.3、ISO/IEC 11801、ANTI/TIA/EIA568-C.2

产品描述：
● 超六类非屏蔽免打线模块采用高性能印刷板结构，配合串音消除技术；
● 可以很好的消除各种高频串音干扰，满足TIA/EIA 568-C.2和ISO/IEC 11801 Ea规范要求；
● 可以至少提供500MHz 宽带，并留有冗余的性能余量，适用于传输高达10Gbps的高速局域网；
● 外壳：非屏蔽：优质PC；
● IDC端子：磷青铜整体镍底表面镀金；
● 卡接线径：22-24AWG；
● 额定电流：1.5 Amp；
● 绝缘电阻：≥1000MΩ；
● 温度范围：-40～70℃。

产品电气性能指标状况：
Frequency
Insertion Loss
NEXT
FEXT
Return Loss
1
0.10
75.0
75
30.0
4
0.10
75.0
71.1
30.0
8
0.10
75.0
65.0
30.0
10
0.10
74.0
63.1
30.0
16
0.20
69.9
59.0
30.0
20
0.20
68.0
57.1
30.0
25
0.20
66.0
55.1
30.0
31.25
0.11
64.1
53.2
30.0
62.5
0.16
58.1
47.2
28.1
100
0.20
54
43.1
24.0
.200
0.28
48
37.1
18.0
250
0.32
46
35.1
16.0
300
0.35
42.9
33.6
18.5
400
0.37
37.9
31.1
16.0
500
0.40
34
29.1
14.0
订购信息：
产品描述
产品型号
颜色
包装
单个净重
超六类非屏蔽免打线信息模块
KJ-13-6A
白色
20个/盒
10.8g

超六类屏蔽信息模块
产品说明：
应用范围：
10G BASE-T以太网;1000 BASE-TX千兆以太网；100 BASE-TX快速以太网；10 BASE-T以太网；语音,视频及其它应用网络工作区域内语音、数据信息的连接

执行标准：
ANTI/TIA/EIA568-C.2

产品描述：
● 屏蔽超六类标准RJ45信息模块，系统性能的保证值超过TIA/EIA568-C.2标准对超六类的
要求；
● 采用“Die-casting”技术的特殊结构；
● 锌合金铸成的Die-Casting 180° 屏蔽免工具型信息模块, 可实现360°完全屏蔽，有效防
止EMI/RFI干扰；
● 支持T568A和T568B两种接线方式；
● 耐压强度DC:1000V(AC:750V)1min无击穿和飞弧现象；
● 插拔次数＞1000次；
● 端接次数＞350次；
● 金针：50微英寸镀金金针；
● IDC端子：磷青铜，适用22～26AWG线规单股及多股线缆；
● 带宽达到500MHz，符合国际最新标准；
● 免工具端接使打线简单快捷。

产品电气性能指标状况：

订购信息：
产品描述
产品型号
颜色
包装
单个净重
超六类屏蔽信息模块
KJ-21-6A
银色
20个/盒
13.7g

经典系列平口面板
产品说明：
应用范围：
配合模块一起使用，为信息终端（数据、语音）提供引出接口，适合多类型模块安装，应用于工作区布线子系统。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆都可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570、GB/T1245-1987

产品描述：
● 专利产品，专利号：ZL201020553135.8；
● 可提供1口、2口、3口、4口四个规格，并可以安装任何标准的信息模块及 多媒体模块；
● 依据国际标准ISO/IEC11801、TIA/EIA568设计制造；
● 面板表面带嵌入式标签位置，便于识别数据和语音端口；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 可安装在任何表面：包括桌面、墙壁、夹板或组合式办公家具；
● 表面亚光处理；
● 面板提供端口标签；
● 隐藏的螺丝孔设计，使外观更美观；
● 密封性能良好的弹性防尘盖，有效防止灰尘和其他污染物进入；
● 尺寸：86*86mm，符合国际标准；
● 可方便得嵌入及取出信息模块；
● 使用高性能PC材料，光泽度高，柔韧性好，耐冲击，抗冲击，抗老化；
● 安装定位孔专利设计，现场安装不需要考虑底盒预埋的尺寸精度，
只需面板的位 置和角度，即可完美安装；
● 工作温度:-30℃～70℃；
● 存放温度：-40~80℃；
● 工作湿度<95%相对湿度。

订购信息
产品描述
产品型号
颜色
包装
单个净重
一位平口面板
FP-11-1
白色
10个/盒
45.6g
二位平口面板
FP-11-2
白色
10个/盒
47.3g
三位平口面板
FP-11-3
白色
10个/盒
49.7g
四位平口面板
FP-11-4
白色
10个/盒
50.9g

注：订购信息中型号不含模块，需另配

雅典系列平口面板
产品说明：
应用范围：
配合模块一起使用，为信息终端（数据、语音）提供引出接口，适合多类型模块安装，应用于工作区布线子系统。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆都可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570、GB/T1245-1987

产品描述：
● 专利产品，专利号：ZL200920069913.3；
● 依据国际标准ISO/IEC11801、TIA/EIA568设计制造；
● 可提供1口、2口两个规格，并可以安装任何标准的信息模块及多媒体模块；
● 面板表面带嵌入式标签位置，便于识别数据和语音端口；
● 可安装在任何表面：包括桌面、墙壁、夹板或组合式办公家具；
● 表面磨砂处理；
● 面板提供端口标签；
● 隐藏的螺丝孔设计，使外观更美观；
● 密封性能良好的弹性防尘盖，有效防止灰尘和其他污染物进入；
● 尺寸：86*86mm，符合国际标准；
● 可方便得嵌入及取出信息模块；
● 使用高性能PC材料，光泽度高，柔韧性好，耐冲击，抗冲击，抗老化；
● 安装定位孔专利设计，现场安装不需要考虑底盒预埋的尺寸精度，只需面板；
的位置和角度，即可完美安装；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 工作温度:-30℃～70℃；
● 存放温度：-40~80℃；
● 工作湿度<95%相对湿度。　　

订购信息
产品描述

产品型号

颜色

包装

单个净重

一位平口面板

FP-21-1

白色

10个/盒

41.6g

二位平口面板

FP-21-2

白色

10个/盒

43.7g

注：订购信息中型号不含模块，需另配

雅典系列斜口面板
产品说明：
应用范围：
安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570、GB/T1245-1987

产品描述：
● 专利产品，专利号：ZL200920069914.8；
● 可提供1口、2口、两个规格，并可以安装任何标准的信息模块及多媒体模块；
● 45度安装方式，可防止损坏，并有助于维持跳线的弯曲半径，保证线材性能；
● 依据国际标准ISO/IEC11801、TIA/EIA568设计制造；
● 面板表面带嵌入式标签位置，便于识别数据和语音端口；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 可安装在任何表面：包括桌面、墙壁、夹板或组合式办公家俱；
● 面板提供端口标签；
● 隐藏的螺丝孔设计，使外观更美观；
● 密封性能良好的弹性防尘盖，有效防止灰尘和其他污染物进入；
● 尺寸：86*86mm，符合国际标准；
● 可方便得嵌入及取出信息模块；
● 使用高性能PC材料，光泽度高，柔韧性好，耐冲击，抗冲击，抗老化；
● 安装定位孔专利设计，现场安装不需要考虑底盒预埋的尺寸精度，
只需面板的位置和角度，即可完美安装；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 工作温度:-30℃～70℃；
● 存放温度：-40~80℃；
● 工作湿度<95%相对湿度。　

订购信息
产品描述
产品型号
颜色
包装
单个净重
一位斜口面板
FP-22-1
白色
7个/盒
55.7g
二位斜口面板
FP-22-2
白色
7个/盒
57.6g

注：订购信息中型号不含模块，需另配

雅典系列有线电视面板
产品说明：
应用范围：
安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆都可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570、GB/T1245-1987

产品描述：
● 提供有线电视接口，含有线电视接头；
● 有线电视具有防雷功能，公制F型接头；
● 可安装在任何表面：包括桌面、墙壁、夹板或组合式办公家俱；
● 依据国际标准ISO/IEC11801、TIA/EIA568设计制造；
● 面板表面带嵌入式标签位置，便于识别数据和语音端口；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 隐藏的螺丝孔设计，使外观更美观；
● 密封性能良好的弹性防尘盖，有效防止灰尘和其他污染物进入；
● 尺寸：86*86mm，符合国际标准；
● 使用高性能PC材料，光泽度高，柔韧性好，耐冲击，抗冲击，抗老化；
● 表面磨砂处理；
● 安装定位孔专利设计，现场安装不需要考虑底盒预埋的尺寸精度，
只需面板的位置和角度，可完美安装；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 工作温度:-30℃～70℃；
● 存放温度：-40~80℃；
● 工作湿度<95%相对湿度。　

订购信息
产品描述
产品型号
颜色
包装
单个净重
有线电视面板
FP-21-TV-1
白色
7个/盒
49.8g

注：订购信息中型号含有线电视接头模块

数据语音电视三合一面板
产品说明：
应用范围：
为信息终端（数据、语音）提供引出接口，应用于工作区。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆都可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570

产品描述：
● 可提供1个有线电视接口，两个语音数据接口，并可以安装任何标准的信息模块及多媒体模块；
● 可安装在桌面、墙壁、夹板或组合式办公家俱等等；
● 依据国际标准ISO/IEC11801、TIA/EIA568设计制造；
● 面板表面带嵌入式标签位置，便于识别数据和语音端口；
● 燃烧性能符合GB/T 5169.7-1985标准要求；
● 隐藏的螺丝孔设计，使外观更美观；
● 密封性能良好的弹性防尘盖，有效防止灰尘和其他污染物进入；
● 尺寸：86*86mm，符合国际标准；
● 使用高性能PC材料，光泽度高，柔韧性好，耐冲击，抗冲击，抗老化；
● 有线电视具有防雷功能，公制F型接头；
● 安装定位孔专利设计，现场安装不需要考虑底盒预埋的尺寸精度，
只需面板的位置和角度，即可完美安装；
● 工作温度:-30～70℃；
● 存放温度：-40~80℃；
● 工作湿度<95%相对湿度。　

订购信息：
产品描述
产品型号
颜色
包装
单个净重
三合一平口面板
FP-31-3
白色
7个/盒
45.6g

注：订购信息含有线电视接头，不含模块，需另配

二位方形光纤开起式地脚插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
FCC Part 15.203、ANTI/TIA/EIA568-B.2-1

产品描述：
● 提供二个光纤适配器安装孔，可根据安装孔类型分别选择安装多种光纤适配器；
● 可根据安装孔类型，提供光纤适配器标准模块包含SC、ST、LC、FC光纤适配器等等；
● 方形中式设计，外观美丽大方；
● 四周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合上后与外框之间无不平现象，其面差值小于0.2mm；
● 金属外壳，与地接触，接触电阻小于0.05Ω；
● 每单个地插采用塑胶气泡袋包装，且每个入一包装盒，确保在运输或搬挪过程中不会碰伤；
● 开关开启式，开合灵活，无卡死现象；
● 采用优质黄铜基材，表面特殊处理，历久弥新；
● 采用防渗设计，关闭时水不易进入；
● 扣位部位采用独特的自锁式设计；
● 面板尺寸（长*宽）：120*120mm；
● 底盒尺寸（长*宽*深）：160*110*70mm；
● 底盒材质：锌合金；

订购信息：
产品描述
产品型号
尺寸
备注
二位FC型光纤开起式地脚插座
FM-T21-FC-2
120*120mm
铜合金
二位ST型光纤开起式地脚插座
FM-T21-ST-2
120*120mm
铜合金
二位SC型光纤开起式地脚插座（单工）
FM-T21-SC-2
120*120mm
铜合金
二位SC型光纤开起式地脚插座（双工）
FM-T21-SC-4
120*120mm
铜合金
二位LC型光纤开起式地脚插座（双工）
FM-T21-LC-4
120*120mm
铜合金

注：订购信息中型号含模块。

三位方形信息弹起式地脚插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
Fcc part 15.203、ANTI/TIA/EIA568-B.2-1

产品描述：
● 提供三个模块接口，可以安装任何标准的信息模块及多媒体模块（模块需单独配备）；
● 可提供标准模块包含预留用空白挡板、BNC插座、双口莲花插座、话筒插座、卡侬插座、影
响插座、耳机插座、15芯孔型插座、15芯针型插座、二眼电源插座、 三眼电源插座等等；
● 正方型中式设计，外观美丽大方；
● 四周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 开关控制自动弹起式开启，开合灵活，无卡死现象；
● 采用优质黄铜基材，表面特殊处理，历久弥新；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合上后与外框之间无不平现象，其面差值小于0.2mm；
● 金属外壳，与地接触，接触电阻小于0.05Ω；
● 每单个地插采用塑胶气泡袋包装，且每个入一包装盒，
确保在运输或搬挪过程中不会碰伤；
● 采用防渗设计，关闭时水不易进入；
● 扣位部位采用独特的自锁式设计；
● 弹起部位采用阻力设计；
● 面板尺寸（长*宽）：120*120mm；
● 底盒尺寸（长*宽*深）：100*100*56mm；
● 底盒材质：锌合金。
订购信息：
产品描述
产品型号
尺寸
备注
三位方形信息弹起式地脚插座
FM-G11-3
120×120mm
不锈钢
三位方形信息弹起式地脚插座
FM-T11-3
120×120mm
铜合金

注：订购信息中型号不含模块，需另配

三位圆形信息弹起式地脚插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。 安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
GJB100-86、ANSI/TIA/EIA570

产品描述：
● 提供三个模块接口，可以安装任何标准的信息模块及多媒体模块（模块需单独配备）；
● 可提供标准模块包含预留用空白挡板、BNC插座、双口莲花插座、话筒插座、卡侬插座、影
响插座、耳机插座、15芯孔型插座、15芯针型插座、二眼电源插座、 三眼电源插座等等；
● 圆形设计，外观美丽大方；
● 圆周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合上后与外框之间无不平现象，其面差值小于0.2mm；
● 金属外壳，与地接触，接触电阻小于0.05Ω；
● 每单个地插采用塑胶气泡袋包装，且每个入一包装盒，确保在运输或搬挪过程中不会碰伤；
● 开关控制自动弹起式开启，开合灵活，无卡死现象；
● 采用优质黄铜基材，表面特殊处理，历久弥新；
● 采用防渗设计，关闭时水不易进入；
● 可配套提供各种专业模块，提供多媒体的集中管理；
● 扣位部位采用独特的自锁式设计；
● 弹起部位采用阻力设计；
● 面板尺寸（长*宽）：直径150mm；
● 底盒尺寸（长*宽*深）：100*100*56mm；
● 底盒材质：锌合金。

订购信息：
产品描述
产品型号
尺寸
备注
三位圆形信息弹起式地脚插座
FM-T32-3
直径150mm
铜合金
三位圆形信息弹起式地脚插座
FM-G32-3
直径150mm
不锈钢

注：订购信息中型号不含模块，需另配

三位方形信息开起式地脚插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
FCC Part 15.203、ANTI/TIA/EIA568-B.2-1

产品描述：
● 提供三个模块接口，可以安装任何标准的信息模块及多媒体模块（模块需单 独配备）；
● 可提供标准模块包含预留用空白挡板、BNC插座、双口莲花插座、话筒插座、卡侬插座、影
响插座、耳机插座、15芯孔型插座、15芯针型插座、二眼电源插座、 三眼电源插座等等；
● 正方型中式设计，外观美丽大方；
● 四周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合上后与外框之间无不平现象，其面差值小于0.2mm；
● 金属外壳，与地接触，接触电阻小于0.05Ω；
● 每单个地插采用塑胶气泡袋包装，且每个入一包装盒，确保在运输或搬挪过程中不会碰伤；
● 开关开启式，开合灵活，无卡死现象；
● 采用优质黄铜基材，表面特殊处理，历久弥新；
● 采用防渗设计，关闭时水不易进入；
● 扣位部位采用独特的自锁式设计；
● 面板尺寸（长*宽）：146*146mm；
● 底盒尺寸（长*宽*深）：120*120*95mm；
● 底盒材质：锌合金；

订购信息：
产品描述
产品型号
尺寸
备注
三位方形信息开起式地脚插座
FM-G21-3
146*146mm
不锈钢
三位方形信息开起式地脚插座
FM-T21-3
146*146mm
铜合金

注：订购信息中型号不含模块，需另配

三位圆形信息开起式地脚插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
Fcc part 15.203、ANTI/TIA/EIA568-B.2-1

产品描述：
● 提供三个模块接口，可以安装任何标准的信息模块及多媒体模块（模块需单独配备）；
● 可提供标准模块包含预留用空白挡板、BNC插座、双口莲花插座、话筒插座、卡侬插座、影
响插座、耳机插座、15芯孔型插座、15芯针型插座、二眼电源插座、 三眼电源插座等等；
● 圆形中式设计，外观美丽大方；
● 四周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 开关开合灵活，无卡死现象；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合上后与外框之间无不平现象，其面差值小于0.2mm；
● 金属外壳，与地接触，接触电阻小于0.05Ω；
● 每单个地插采用塑胶气泡袋包装，且每个入一包装盒，确保在运输或搬挪过程中不会碰伤；
● 采用优质黄铜基材，表面特殊处理，历久弥新；
● 采用防渗设计，关闭时水不易进入；
● 可配套提供各种专业模块，提供多媒体的集中管理；
● 扣位部位采用独特的自锁式设计；
● 可搭配不同类型接口模块；
● 面板尺寸（长*宽）：直径150mm；
● 底盒尺寸（长*宽*深）：100*100*56mm；
● 底盒材质：锌合金 。

订购信息
产品描述
产品型号
尺寸
备注
三位圆形信息开起式地脚插座
FM-G51-3
直径150mm
不锈钢
三位圆形信息开起式地脚插座
FM-T51-3
直径150mm
铜合金

注：订购信息中型号不含模块，需另配

五孔方形弹起式电源插座
产品说明：
应用范围：
主要开放办公区，如酒店大堂、会议室等。 安装在隔断墙壁、地板、或者是桌面上，因此可以完全隐藏在整个环境中，使用时快捷专业，不用的时候，就隐匿于视线之外, 易于管理。 所有的附件包括电缆，电源线和机箱都可以嵌入安装界面里，并且不影响使用。

执行标准：
Fcc part 15.203、ANTI/TIA/EIA568-B.2-1

产品描述：
● 提供一个两孔电源插座接口和一个三孔电源插座接口；
● 正方型中式设计，外观美丽大方；
● 四周边缘做倒角和圆角处理，安装后与地面形成高度差仅3mm，有效防止因平面段差造成事
故或产品损坏；
● 可以安装任何标准的信息模块及多媒体模块；
● 可提供标准模块包含预留用空白挡板、BNC插座、双口莲花插座、话筒插座、卡侬插座、影
响插座、耳机插座、15芯孔型插座、15芯针型插座、二眼电源插座、 三眼电源插座等等；
● 开关控制自动弹起式开启，开合灵活，无卡死现象；
● 翻盖与外框之间的间隙均匀，缝隙差不超过0.15mm；
● 表面无任何形式的划伤及擦碰伤；
● 翻盖合
