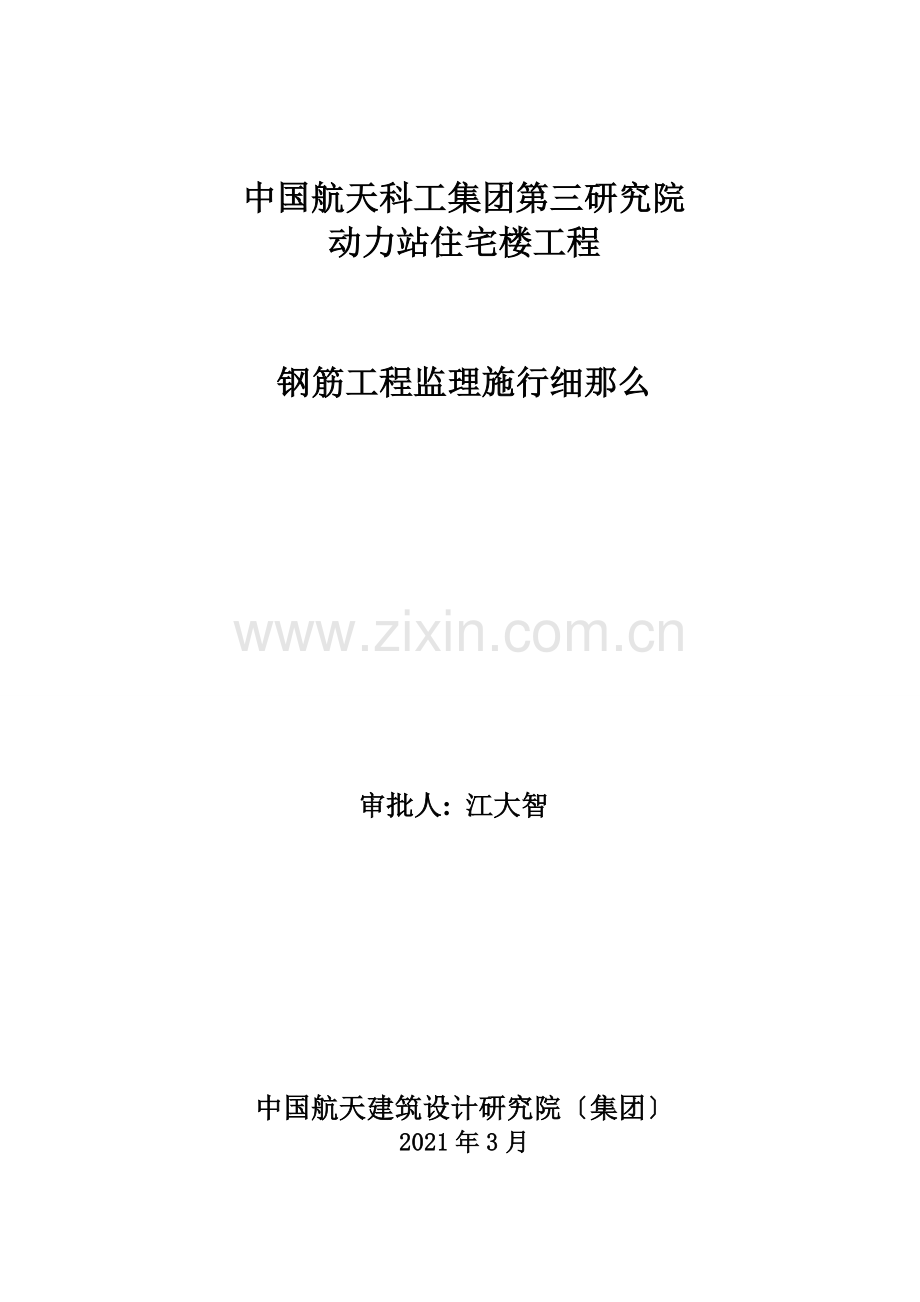

中国航天科工集团第三研究院
动力站住宅楼工程

钢筋工程监理施行细那么

审批人: 江大智

中国航天建筑设计研究院〔集团〕
2021年3月

一、

第一章、 工程概况
序
工程
内容
1、
工程名称
中国航天科工集团第三研究院动力站住宅楼
2、
工程地点
北京丰台区云岗路7
3、
建立
中国航天科工集团第三研究院动力站
4、
设计
北京航天海鹰建筑设计所

5、
监理
中国航天建筑设计研究院〔集团〕
6、
质量监视
航天三院第三监视站
7、
施工总承包
北京诚通新新建立

8、
施工主要分包
唐留九星达建筑工程
9、
资金来源
建立自筹
10、
合同承包范围
建筑安装、装修
11、
结算方式
合同价加洽商增减账
12、
合同工
550天
13、
合同质量目的
合格 构造长城杯工程
14
建筑面积
24875.14平方米
15、
构造形式
根底：筏基 主体：框架剪力墙
16、
建筑层数
地上：15层 地下：2层
17、
建筑高度
檐口高度：44.7米 建筑总高：48.45米
第二章、 监理根据及
主要规程
类别
名称
编

工程测量
GB50026-93
混凝土构造工程施工及验收
GB50204-2002
砌体工程施工及验收
GB50203-2002
建筑装饰装修工程质量验收
GB50210-2001
屋面工程质量验收
GB50207-2002
建筑地面工程施工及验收
GB50209-2002
建筑工程施工质量验收统一
GB50300-2001
建筑装饰工程施工及验收
JGJ73-91
建筑地基根底工程施工质量验收
GB50202-2002
地下工程防水技术
GB50108-2001
屋面工程技术
GB50345-2004
地下防水工程质量验收
GB50208-2002
建筑给排水及采暖工程施工质量验收
GB50242-2002
通风与空调工程施工质量验收
GB50243-2002
建筑电气工程施工质量验收
GB50303-2002
建立工程施工现场供用电平安
GB50194-93
机械设备安装工程施工及验收通用
GB50231-98
混凝土外加剂应用技术
GB50119-2003
混凝土质量控制
GB501-92
行业
建筑施工高处作业平安技术
JGJ80-91
混凝土泵送施工技术规程
JGJ/T10-95
钢筋焊接及验收规程
JGJ18-2003
建筑机械使用平安技术规程
JGJ33-2001
施工现场临时用电平安技术
JGJ46-2005
建筑工程冬施工规程
JGJ104-97
钢筋机械连接通用技术规程
JGJ107-2003

建筑施工扣件式钢脚手架平安技术〔2002〕
JGJ130-2001

高层建筑混凝土构造技术规程
JGJ3-2001

建筑施工平安检查
JGJ59-99

混凝土小型空心砌块建筑技术规程
JGJ/T14－2004
主要图集

类别
名称
编

建立图集〔J、G、S、K、R、D、X〕

混凝土构造施工图平面表示制图规那么和构造详图
03G101-1、2
04G101-3、4
建筑物抗震构造详图
03G329-1
建筑物抗震构造详图
97G329-2、7～9
建筑物抗震构造详图
97〔03〕G329-3～6

地方
建筑构造通用图集
88J
建筑设备施工安装图集
91SB
建筑电气通用图集
92DQ

主要

类别
名称
编

钢筋焊接接头实验
JGJ/T27-2001
建筑工程饰面砖粘接强度检验
JGJ110-97
建筑施工平安检查
JGJ59-99
行业
建筑构造长城杯工程质量评审
DBJ/T01-69-2003
建筑长城杯工程质量评审
DBJ/T01-70-2003
建立工程施工现场平安防护、场容卫生、环境保护
DBJ01-83-2003

第三章、施工工艺要求及监理控制要求。
(一)钢筋工程质量控制要点
一、 材料报验与监理工作质控重点
1砼构造所采用热轧钢筋的质量应符合现行的规定。钢筋应有出厂质量证明书或本批量〔炉〕试验单每捆〔盘〕均应有标志。
2 进场时按炉批及不同直径分批检验每60t为一批缺乏60t亦算一批。检查内容包括查对标志、外观检查并按规定抽取试样做力学性能试验监理见证取样不得低于30％。经试验合格前方可使用。
3在钢筋加工中如发现脆断、焊接性能不良或力学性能显著不正常等情况应对该批钢筋进展化学成份或其他专项检验。
4对有抗震要求的框架构造纵向受力钢筋应进展检验其强度实测值应符合以下要求：
（1） 抗拉与屈从实测值的比值不应小于1.25。
（2） 钢筋屈从强度实测值与钢筋的强度值的比值
错误！未找到引用源。按一级抗震设计时≯1.25
错误！未找到引用源。按二级抗震设计时≯1.4
5 钢筋运输储存不得损坏标志并分批分别堆放整齐防止锈蚀或油污。
6钢筋的级别、种类和直径应按设计要求采用当需要代换时应征得设计同意并符合以下规定：
（1） 不同种类钢筋代换按钢筋受拉承载力相等的原那么进展。
（2） 当构件受抗裂、裂缝宽度或挠度控制时钢筋代换后应进展抗裂、裂缝宽度或挠度验算。
（3） 代换后应满足砼构造设计所规定的钢筋间距、锚固长度、最小直径、根数等要求。
（4） 对重要受力构件不宜用I级光面钢筋代换变形〔带肋〕钢筋。
（5） 梁的向受力钢筋与弯起钢筋应分别代换。
（6） 对有抗震要求的框架不宜以强度等级较高的钢筋代替原设计中的钢筋当必须代换时应满足本节4的要求。
（7） 予制构件吊环必须采用未经冷I级热轧钢筋制作严禁以其他钢筋代换。
二、钢筋加工的质控要点
1. 钢筋加工的形状、尺寸必须符合设计要求。钢筋的外表应干净、无损伤油渍、污染和铁锈等应在使用前去除。凡属带有颗粒状或片状老锈的钢筋一律不得使用。
2. 钢筋应平直无部分曲折调直钢筋时应符合以下规定：
（1） 采用冷拉调直法时可同时敲击除外表锈斑但要控制冷拉率其中I级钢筋冷拉率不宜大于4％Ⅱ级、Ⅲ级钢筋冷率不宜大于1％。
（2） 冷拔低碳钢丝宜在调直机上调直调直后外表不得有明显擦伤抗拉强度不低于设计要求。
3. 钢筋的弯钩或弯折应符合以下规定：
（1） Ⅰ级钢筋末端需要作180。弯钩时其圆弧弯曲直径不应小于钢筋直径d的2.5倍平直部分不宜小于钢筋直径的3倍。用于轻骨料砼构造时其弯曲直径D不应小于3.5d。
（2） Ⅱ、Ⅲ级钢筋末端需作90。或135。弯折时Ⅱ级钢筋的弯曲直径D应不小于4dⅢ级钢筋不宜小于5d。
（3） 弯起钢筋中间部位弯折处的弯曲直径D不宜小于5d。
4. 箍筋末端应作弯钩其形式要符合设计要求当无设计要求时
（1） Ⅰ级钢筋其弯钩弯曲直径应大于受力钢筋直径且不小于箍筋直径的2.5倍。
（2） 弯钩平直部分的长度对一般不宜小于箍筋直径的5倍对有抗震要求的构造不应小于箍筋的10倍。
5. 钢筋加工允许偏向的控制值如表4：
钢筋加工允许偏向〔mm〕 表4
工程
允许偏向
弯起钢筋顺长度方向全长净尺寸
±10
弯起钢筋的弯折位置
±20
〔二〕钢筋绑扎与安装质量控制要点
一、钢筋的绑扎质量监控要点
1. 钢筋的穿插点应采用铁丝绑牢。
2. 板和墙的钢筋网除靠近外围两行钢筋的相交点全部扎牢外中间部分穿插点可间隔交织扎牢但必须保证受力钢筋不产生位置偏移；双向受力的钢筋必须全部扎牢。
3. 梁和柱的箍筋除设计有特殊要求外应与受力钢筋垂直设置箍筋弯钩叠合处应沿受力方向错开位置。
4. 在柱中竖向受力钢筋搭接时角部钢筋的弯钩平面与模板平面夹角应为45。角对多边形柱应为模板内角的平分角。对于圆形柱钢筋的弯钩平面应与模板的切平面垂直。
5. 钢筋的绑扎接头应符合以下规定：
（1） 搭接长度的末端距钢筋弯折处不得小于钢筋直径的10倍接头不宜位于构件弯矩处。
（2） 受拉区域内I级钢筋绑扎接头的末端应做弯钩I、II级钢筋可不做弯钩。
（3） 直径不大于12mm受压I级钢筋末端以及轴心受压构件中任意直径受力钢筋的末端可不做弯钩但搭接长度不应小于钢筋直径的35倍并在中心和两端绑牢。
（4） 受拉钢筋的绑扎接头的搭接长度应符合表15的规定。受压钢筋绑扎接头的搭接长度一般取受拉筋搭长度r的0.7倍。
① 在任何情况下受拉钢筋搭接长度不应小于300mm。受压钢筋搭接长度不应小于200mm。
② 两根直径不同的钢筋搭接长度以较细的直径计算。
受拉钢筋绑扎接头搭接长度 表15
钢筋类型
砼强度等级
C20
C25
高于C25
I级钢筋
35d
30d
25d
月牙纹
II级
45d
40d
35d
III级
55d
50d
45d
冷拔低碳钢丝
300mm
注：
①当I、II级筋d>25mm时应按表增加5d采用。
②当螺纹钢d<25mm时应按表减少5d采用。
二、绑扎网和骨架时质控要点
1. 绑扎网和骨架其外型尺寸的允许偏向应按表16上数据控制。
绑扎网和骨架的允许偏向 表16
工程
允许偏向〔mm〕
网的长、宽
±10
网眼尺寸
±20
骨架的宽及高
±5
骨架的长
±10
箍筋间距
±20
受力钢筋
间距
±10
排距
±5
2. 焊接骨架和焊接网采用绑扎连接时应符合以下规定：
（1） 焊接骨架和焊接网的搭接接头不宜位于构件的弯矩处。
焊接网在非受力方向搭接长度宜为100mm。
（2） 受拉焊接骨架和焊接网在受力方向搭接长度应符合表17的规定。
（3） 受压钢筋搭接长度为受拉筋的0.7倍。
受拉焊接骨架和网绑扎接头长度 表17
钢筋类型
混凝土强度等级
C20
C25
高于C25
I级钢筋
30d
25d
20d
月牙纹
II级钢筋
40d
35d
30d
III级钢筋
45d
40d
35d
冷拔低碳钢丝
250mm
注：
① 除符合17表要求外在受拉区不得小于250mm在受压区不得小于200mm。
② 用螺纹钢d＞25mm时表中应再增加5d。
③ 用螺纹钢d≯25mm时表中应再减少5d。
④ 有抗震要求时应再增加5d。
⑤ 用轻骨料砼时搭接长度应增加5d。
三、钢筋绑扎的其他规定和技术要求：
1. 各受力筋的绑扎接头应互相错开。
2. 从任一帮扎中心至搭接长度L的1.3倍区段范围内有帮扎接头的受力钢筋截面积占受力筋总截面积的百分率应符合以下规定：
（1） 受拉压不得超过25％。
（2） 受压区不得超过50％。
（3） 帮扎接头中钢筋的横向净距不应小于钢筋直径d且不应小于25mm。
3. 受力筋的砼保护层厚度应符合设计要求当无详细要求时应不小于受力钢筋直径并符合表18的有关规定。且应注意：
（1） 板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁桂中箍筋和构造筋保护层厚度不应小于15mm。
（2） 钢筋砼受弯构件钢筋端头的保护层厚度一般为10mm。
钢筋的砼保护层厚度〔mm〕 表18
环境与条件
构件名称
砼强度等级
低于C25
C25－C30
高于C30
室内正常
环境
板、墙、壳
15
梁柱
25
露天或室内高湿度环境
板、墙、壳
35
25
15
梁柱
45
35
25
有垫层
根底
35
无垫层
70
4. 安装钢筋时配置的钢筋级别、直径、根数和间距均应符合设计要求。帮扎或焊接的钢筋网和骨架不得有变形、松脱开焊。钢筋位置的允许偏向应符合表19的有关规定。
钢筋位置允许偏向〔mm〕 表19
工程
允许偏向
受力筋的排距
±5
钢筋弯起点位置
20
箍筋、横向钢筋间距
帮扎骨架
±20
焊接骨架
±10
焊接予埋件
中心线位置
5
程度高度
＋3～0
受力钢筋保护层
根底
±10
柱梁
±5
板、墙、壳
±3
