上海市卫生监督所综合业务楼回搬重建工程监理实施细则.doc

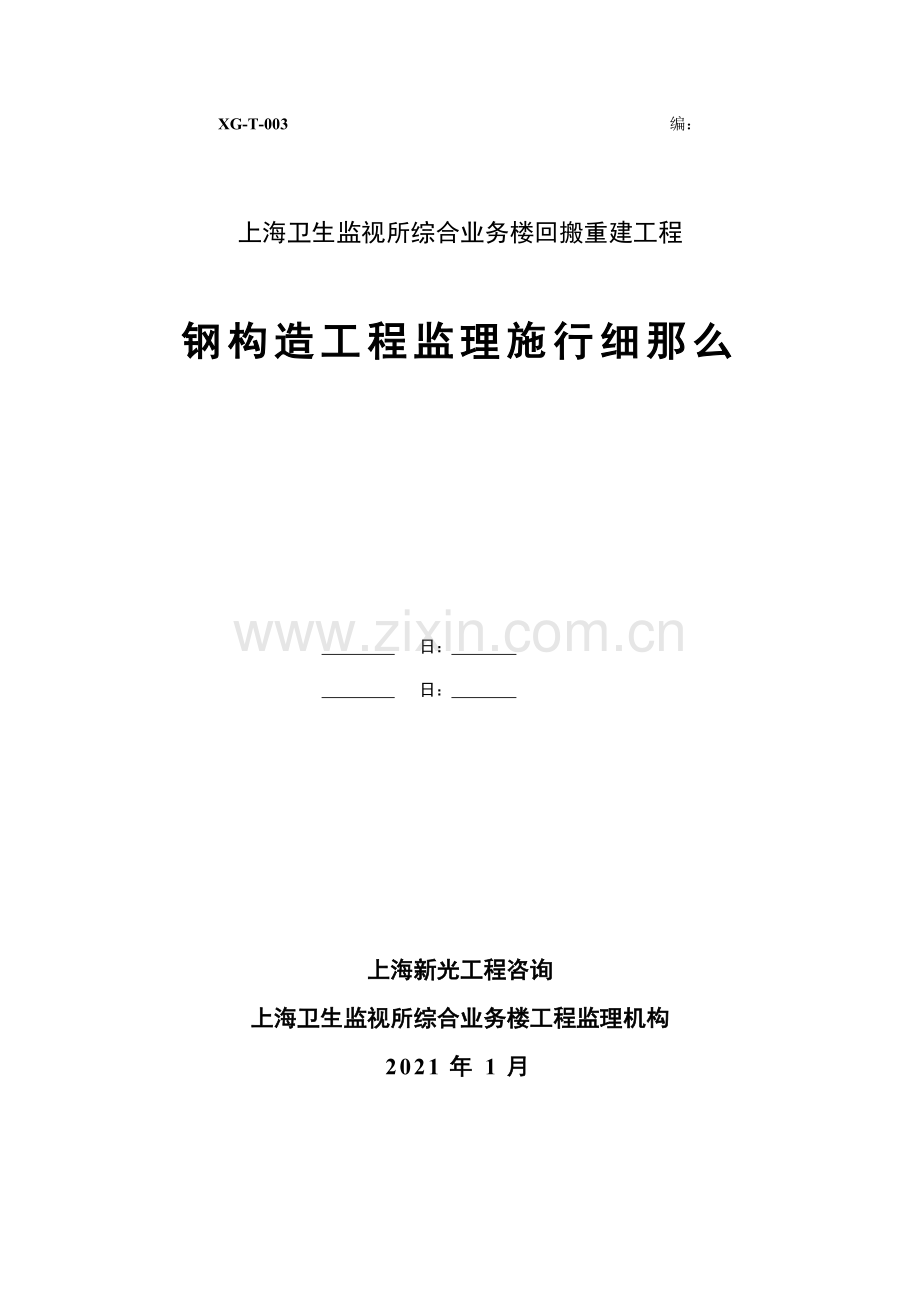

XG-T-003 编： 上海卫生监视所综合业务楼回搬重建工程钢构造工程监理施行细那么 日： 日： 上海新光工程咨询上海卫生监视所综合业务楼工程监理机构2021年1月目录1、专业工程特点2、编制根据3、监理工作流程4、监理工作的控制要点及目的值5、钢构造工程的质量通病6、监理工作的及措施1.专业工程特点本工程为上海卫生监视所综合业务楼回搬重建工程。位于常熟路西侧北起五原路南至淮海中路。工程包括在南端的一幢地下3层、地上6层的办公楼1楼和北端的一幢地下3层、地上3层业务综合楼2楼及1楼与2楼间地下联络通道等。本工程周边环境比拟复杂1楼的西侧、2楼的南侧有愉园别墅群；在1、2楼、联络通道的西侧有上海卫生监视所4楼刘；2楼的北侧有中波海运职工住宅楼等建构筑物在1、2楼、联络通道的东侧有沿常熟路西侧架设的10kV高压线。本工程2楼西侧在轴范围内多功能屋顶设计为钢构造屋面架建筑面积为21.800m18.300m由H50012002240、H200400813等H型钢通过高强螺栓和焊接组成的钢构造屋面架屋面为100mm厚10mm10mm级钢双层钢筋混凝土板。钢构造高度为1200mm由JD1 、JD2 、JD3支点立柱和8根SB折梁及2根GL过梁组成。2、编制根据2.1监理规划2.2施工组织设计2.3本工程施工设计及说明2.4?工程建立强迫性条文?2.5上海?工程建立强迫性条文?2.6?建立工程监理?GB50319-20002.7?建筑工程施工质量验收统一?GB50300-20012.8?钢构造工程施工质量验收?GB50205-2002 3、监理工作流程3.1、施工准备阶段的监理工作：工程施工前工程监理人员熟悉设计、及与本工程有关的现行的法律法规和强迫性。审查设计是否经过施工图设计审查审查合格未经审查或审查未通过的施工图不得使用。工程监理人员参加由建立组织的设计交底和图纸会审并对图纸中存在的问题提出书面和建议。最后形成由各参加签字盖章确认的图纸会审记录和设计交底。工程开工前总监理工程师组织专业监理工程师审查承包施工报送的施工组织设计或专项施工方案和技术措施并提出审查经总监理工程师审批签认后报建立。对施工分包的资质、施工理人员、技术人员的资格、特殊技术工种的上岗证要进展审核必要时应进展工程业绩的考察。安装开场之前应对主体工程的根底或柱子进展验收对构造的外形尺寸、标高、坡度以及预留洞、预埋件要对照图纸进展核验并签发工程认可书。3.2、施工阶段的监理工作专业监理工程师按以下要求审核承包报送的拟进场的工程材料/构配件/设备报审表以及质量证明详细要求如下： (1)质量证明资料是否合格、齐全、是否与设计和的要求相符。(2)是否使用明制止、淘汰的材料/构配件/设备。 (3)有无建筑材料备案证明及相应验证要求资料。(4)按照相关及规定的比例进展平行检验或见证取样送样检测。对未经监理人员验收或验收不合格的工程材料/构配件/设备不得在工程上使用或安装。对不合格的材料/构配件/设备监理人员应签发监理书书面施工限将不合格的工程材料/构配件/设备撤出现场。当承包采用建筑新材料、新工艺、新技术、新设备时应要求施工报送相应的施工工艺措施和证明材料组织专题证经审定后予以签认。催促检查承包按照设计和施工方案或施工组织设计进展施工。总监理工程师审查建立或施工提出的工程变更发现有违背工程建立强迫的应提出书面加以制止。监理人员应对整个施工过程进展巡视检查。对隐蔽工程的隐蔽过程、关键工序及重点部位进展旁站监理或现场检查符合要求予以签认。对未经监理人员验收或验收不合格的工序监理人员不得签认承包不得进展下一道工序的施工。监理人员对承包报送的隐蔽工程、检验批、分项分部及工程质量验评资料进展审核和现场检查符合要求后予以签认. 对施工过程中出现的质量缺陷监理人员应及时下达监理工程师单要求施工整改。发现施工存在重大质量隐患可能造成质量事故或已经造成质量事故时应通过总监理工程师及时下达工程暂停要求承包停工整改。并及时建立承包拒不整改或者不停顿施工的监理人员应当及时向有关主部门。3.3、开工验收阶段的监理工作审查承包报送的工程开工资料。组织工程预验收对预验收中存在的问题催促承包进展整改并检查整改结果由总监理工程师签署工程开工报验单。出具监理质量评估及相关监理资料。参加由建立组织的开工验收并签暑开工验收。3.4.、工程质量保修的监理工作。监理人员应定回访业主理解工程的使用情况。对建立业主提出的工程质量缺陷进展检查和记录对承包进展修复的工程质量进展验收合格后予以签认。搜集信息总结经历。4. 监理工作的控制要点及目的值 钢构造工程质量目的为合格。详细控制要点及目的分解如下： 4.1钢构造原材料的质量要求：应符合?钢构造工程施工质量验收?GB50205-2001的规定。项 目 质量要求主控工程 1 钢材的品种、规格、性能 第条2 钢材抽样复验 第条3 焊接材料的品种、规格、性能 第条4 连接用紧固件的品种、规格、性能 第条5 高强度大六角头螺栓连接副扭矩系数 第条6 扭剪型高强度螺栓连接副预拉力 第条7 金属压型板的品种、规格、性能 第条8 防水封材料的性能 第条9 防腐涂料、稀释剂和固化剂等的品种、规格、性能 第条10 防火涂料的品种、性能 第条一般工程 1 钢板厚度及允许偏向 第条2 型钢规格尺寸及允许偏向 第条3 钢材外观质量 第条4 焊条、焊剂外观质量 第条5 螺栓、螺母、垫圈外观质量 第条6 压型金属板外观质量 第条7 防腐涂料质量 第条8 防火涂料质量 第条4.2 钢构造焊接及紧固件连接工程的质量要求。应符合?钢构造工程施工质量验收?GB50205-2001的规定。项 目 质量要求主控工程 1 焊条、焊丝等焊接材料与母材的匹配 第条2 焊工合格证 第条3 一、二级焊缝质量检验 第条4 T形接头等组合焊缝的焊脚尺寸 第条5 焊缝外表 第条6 摩擦面抗滑移糸数试验和复验 第条7 高强度大六角螺栓终拧扭矩检查 第条8 扭剪型高强度螺栓终拧扭矩检查 第条一般工程 1 焊缝外观质量 第条附录A2 焊缝尺寸允许偏向 第条附录A3 焊缝感观 第条4 永久性普通螺栓连接 第条5 高强度螺栓连接副的施拧顺序和初拧、复拧扭矩 第条6 高强度螺栓连接副终拧后外观检查 第条7 高强度螺栓连接摩擦面外观质量 第条4.3 钢构造制作及零部件加工工程的质量要求。应符合?钢构造工程施工质量验收?GB50205-2001的规定。项 目 质量要求主控工程 1 钢材切割面外观质量 第条2 螺栓孔经的允许偏向 第条3 钢构件外形尺寸允许偏向 单层柱、梁、桁架受力支托支承面外表至第一个安装孔间隔 1.0mm实腹梁两端最外侧安装孔间隔 3.0mm构件连接处的截面几何尺寸 3.0mm柱、梁连接处的腹板中心线偏移 2.0mm受压构件杆件弯曲矢高 L/100010.0mm4 压型金属板基板外观质量 第条5 压型金属板涂层、镀层外观质量 第条1 气割的允许偏向 第条项 目 质量要求一般工程2 机械剪切的允许偏向 第条3 矫正后的钢材外表质量 第条4 螺栓孔孔距的允许偏向 第条5 焊接H型钢的拼接 翼缘板拼接缝与腹板拼接缝的间距 200mm翼缘板拼接长度 2倍板宽腹板拼接宽度 300mm腹板拼接长度 600mm6 焊接H型钢的允许偏向 截面高度h h500mm 2.0mm500h1000mm 4.0mm截面宽度b 3.0mm腹板中心偏移e 2.0mm翼缘板垂直度a b/100且3.0mm弯曲矢高受压构件除外 l/1000且10.0mm扭曲 h/250且5.0mm腹板部分平面度f t2000 3.0mm拱度 设计要求起拱 l/5000设计未要求起拱 +10.0 mm-5.0 侧弯矢高 l/200010.0mm扭曲 h/25010.0mm腹板部分平面度 t14mm 5.0mmt14mm 4.0mm翼缘板对腹板的垂直度 b/1003.0mm梁端板的平面度(只允许凹进) h/5002.0mm梁端板与腹板的垂直度 h/5002.0mm11 檩条连接支座间距的允许偏向 5.0mm12 墙架、檩条、支 系统钢构件外形尺寸的允许偏向 构件长度l 4.0mm构件最端外侧安装孔间隔 l1 3.0mm构件弯曲失高 l/100010.0mm截面尺寸 +5.0 mm-2.0 一般工程 13 压型金属板施工现场制作的允许偏向 板的覆盖宽度 截面高度70 +10.0 mm-2.0 截面高度70 +6.0 mm-2.0 板长 9.0mm横向剪切偏向 6.0mm泛水板、包角板尺寸 板长 6.0mm折弯面宽度 3.0mm折弯面夹角 24.4 钢构造安装工程的质量要求应符合?钢构造工程施工质量验收?GB50205-2001的规定。项 目 质量要求主控工程 1 建筑物的定位轴线根底轴线和标高地脚螺栓的规格及其紧固 第条2 柱的支承面根底顶面、地脚螺栓位置的允许偏向 支承面 标高 3.0mm程度度 l/1000地脚螺栓 螺栓中心偏移 5.0mm预留孔中心偏移 10.0mm3 钢屋架、托架、梁及受压杆件的垂直度和侧向弯曲矢高的允许偏向 跨中的垂直度 h/25015.0mm侧向弯曲矢高F 跨度l30m l/100010.0mm30m60m l/100050.0mm4 主体构造整体性的允许偏向 主体构造的整体垂直度 H/100025.0mm主体构造的整体平面弯曲 L/150025.0mm5 压型金属板泛水板和包角板等连接要求 第条6 压型金属板在支承构件上的搭接长度 截面高度70 375mm截面高度70 屋面坡度 10m H/100025.0mm多节柱 单节柱 H/100010.0mm柱全高 35.0mm一般工程 5 墙架、檩条等次要构件安装的允许偏向 墙架立柱 中心线对定位轴线的偏移 10.0mm垂直度 H/100010.0mm弯曲矢高 H/100015.0mm抗风桁架的垂直度 h/25015.0mm檩条、墙梁的间距 15.0mm檩条的弯曲矢高 L/75012.0mm墙梁的弯曲矢高 L/75010.0mm6 钢平台、钢梯和防护栏杆安装的允许偏向 平台高度 15.0mm平台梁程度度 l/100020.0mm平台支柱垂直度 H/100015.0mm承垂平台梁侧向弯曲 l/100010.0mm承垂平台梁垂直度 h/25015.0mm直梯垂直度 l/100015.0mm栏杆高度 15.0mm栏杆立柱间距 15.0mm7 现场焊缝组对间隙的允许偏向 无垫板间隙 +3.0 mm0.0 有垫板间隙 +3.0 mm-2.0 8 压型金属板安装外观质量 第条9 压型金属板安装的允许偏向 屋面 檐口与屋脊的平行度 12.0mm压型金属板波纹线对屋脊的垂直度 L/80025.0mm檐口相邻两块压型金属板端部错位 6.0mm压型金属板卷边板件波浪高 4.0mm墙板波纹线的垂直度 H/80025.0mm压型金属板安装的允许偏向 墙面 墙板包角板的垂直度 H/80025.0mm相邻两块压型金属板的下端错位 6.0mm4.5 钢构造涂装工程的质量要求 应符合?钢构造工程施工质量验收?(GB50205-2001)的规定。项 目 质量要求主控工程 1 涂装前钢构造外表外观质量 第条2 钢材外表除锈等级的最低要求 油性酚醛、醇酸等底漆或防锈漆 St2高氯化聚乙烯、氯化橡胶、氯磺化聚乙稀、环氧树脂、聚氨脂等底漆或防锈漆 Sa2无机富锌、有机硅、过氯乙稀等底漆 Sa2.53 涂料、涂装遍数、涂层厚度及其允许偏向 第条4 防水涂料涂装前钢材外表除锈及防锈底漆涂装质量 第条5 防水涂料的粘结强度、抗压强度 第条6 薄涂型防火涂料的涂层厚度 第条7 防水涂料层外表裂纹宽度 薄涂型防火涂料 0.5mm厚涂型防火涂料 1.0mm一般工程 1 防腐涂层外观质量 第条2 涂层附着力测试 第条3 防火涂料涂装基层外观质量 第条4 防火涂层外观质量 第条5、 钢构造工程的质量通病5.1 钢材、焊条、焊剂等质量保证资料不符合要求。 无合格证、出厂检验或抄件复印件不符合要求。 钢材无进场复验。 钢材批量不清、超批量、漏检。 焊条选型与钢材材质不匹配。 使用受潮酸性焊条不烘焙。5.2 构析运输、堆放变形。构件制作时因焊接而产生变形一般呈现绶弯。 构件在运输过程中因碰撞而产生变形一般呈现弯。 构件垫点不合理如上下垫木不垂直等堆放场地发生沉陷使构件产生变形。5.3 构件起供不准确。 构件制作角度不准确。 构件尺寸不符合设计要求。 起拱数值较小拼装时易于无视。5.4 构件跨度不准确。 构件制作尺寸偏大或偏小。 多节构件拼装累计偏向造成跨度不准。 构件在制作、拼装、吊装中所用的钢尺不统一。5.5 焊接变形。 构造中焊缝布置不对称。 构造刚度大的焊接变形小刚度小的焊接变形大。由于构件刚度不均匀变形不一致产生翘曲。 焊接电流、速度、方向以及焊接时的装配卡具对构造变形均有影响。5.6 构件刚度差。 构件本身有挠度。 拼装时没有拉通线造成折线连接。 柱间支撑、十字程度支撑和垂直支撑本身尺寸有误差或节间间距有误差造成支撑不在一个平面内。5.7 钢柱底脚与根底接触不严有空隙。 根底标高不准确外表未找平。 钢柱底部因焊接变形而不平。5.8 钢柱位移。 钢柱底部预留孔与预埋螺栓不对中。 预埋螺栓位置不符合设计尺寸。5.9 钢柱垂直偏向过大。 钢柱弹性较大受外力影响容易发生变形。 由于光照射热胀冷缩造成柱子偏向。5.10 钢梁、钢屋架、天窗架垂直偏向过大。 构件制作时产生较大的侧向弯曲。 安装工艺不合理使垂直偏向超过允许值。5.11 十字程度支撑挠度过大。 构件制作尺寸不准确。 十字支撑本身自重产生挠度。5.12 安装孔位移。 螺栓孔制作偏向大。 钢部件累积偏向大或螺栓紧固程度不一。5.13 高强螺栓安装面不符合要求。 螺栓安装面有浮锈、油污等杂质。 螺栓孔壁有毛刺和焊瘤。5.14 高强螺栓连接板拼装不严。 连接钢板翘曲变形。 连接板间有杂物。 连接板之间有间隙。5.15 高强螺栓丝扣损伤。 螺栓丝扣损伤螺杆不能旋入螺母内。 螺栓丝扣严重锈蚀。 螺纹间有油污杂质。5.16 高强螺栓紧固力矩不准确。 电动或手动板手扭矩值不准确选用工具不合理。 螺孔不重合孔壁对螺栓杆产生过大的摩擦和挤压。 紧固工艺不合理。6监理工作的及措施6.1对钢构造施工企业资质审查。 审检承包、分包是否具备相应的钢构造工程施工资质。 审核工程经理、工程施工理人员、技术人员的资格。 审核特殊技术工种的操作人员是否执证上岗。 必要时对施工企业进展实地考察。6.2 对施工现场质量理内容和平安理内容的检查。 审查施工现场是否有相应的施工技术、质量理体系、质量控制及检验制度。 审查施工现场是否有相应的施工平安消费责任制、平安理规章制度及平安操作规程。6.3 熟悉设计加强监理预控。 详细审阅设计图纸和施工承包合同理解工程特点和工程质量要求。发现问题提早解决。 及时组织图纸会审和设计交底会并作好记录。 做好工程洽商和设计变更的预审工作。6.4 审查施工组织设计方案及技术交底。 审核保证工程质量的相关技术措施是否详细可靠、是否有针对性和可操作性。 审核平安技术措施及专项施工方案是否符合工程建立强迫性。6.5 原材料及成品的质量控制。 采用的原材料及成品应进展进场验收。外观检查不符合要求的应勒承包将其清退出场。 审查承包报送的原材料及构配件出厂质量证明书、检验如为复印件应加盖原件存放的公章注明原件存放处并有经办人签字和时间。 凡涉及平安、功能的原材料及成品应按要求进展复验并有监理工程师见证取样、送样。6.6 加强各工序质量控制及检验。各工序应按施工技术进展质量控制每道工序完成后应进展检查。上道工序未经检查合格不得进入下道工序。 相关各专业工种之间应进展交接检验并经监理工程师检查认可。 监理工程师应有目的地对各工序施工进展巡视和检查及时发现并纠正施工过程中存在的问题。对重要工序和重点部位专业监理工程师或监理员应进展旁站监理。 对施工过程中出现的质量缺陷或平安隐患专业监理工程师应及时下达监理 指施工进展整改并检查整改结果整改不合格不得进入下道工序。监理人员发现施工中存在重大质量隐患或平安隐患应通过总监理工程师下达工程暂停。6.7理解钢构造工程的质量通病及其产生的原因有针对性的采取预防措施和治理方案。XG-7.5-1 ：监理工作交底记录工程名称：上海卫生监视所综合业务楼工程交底上海新光工程咨询上海卫生监视所综合业务楼工程监理机构交底内容钢构造工程施行细那么交底被交底上海隧道工程股份上海卫生监视所综合业务楼项经部交底时间.交底内容提要：一、监理工作根据：经批准的本工程的?监理规划?经审查合格的设计建立工程监理?GB50319-2000?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-2002承包报送的?施工组织设计?建筑工程质量理?及其他相关规定及等。二、钢构造工程考前须知：1、钢构造工程施工前：11对施工分包的资质、人员的资格及特殊工种人员资格审核必要时应进展工程业绩的考察。12安装开场之前应对主体工程的根底或柱子进展验收对构造的外形尺寸、标高、坡度以及预留洞、预埋件要对照图纸进展核验符合要求前方可钢构造工程施工。2、钢构造工程施工阶段：2.1专业监理工程师按以下要求审核承包报送的拟进场的工程材料/构配件/设备报审表以及质量证明详细要求如下：(1)质量证明资料是否合格、齐全、是否与设计和的要求相符。(2)是否使用明制止、淘汰的材料/构配件/设备。(3)有无建筑材料备案证明及相应验证要求资料。(4)按照相关及规定的比例进展平行检验或见证取样送样检测。对未2.2经监理人员验收或验收不合格的工程材料/构配件/设备不得在工程上使用或安装。对不合格的材料/构配件/设备监理人员应签发监理书书面施工限将不合格的工程材料/构配件/设备撤出现场。2.2各工序应按施工技术进展质量控制每道工序完成后应进展检查。上道工序未经检查合格不得进入下道工序；相关各专业工种之间应进展交接检验并经监理工程师检查认可。2.3监理工程师应有目的地对各工序施工进展巡视和检查及时发现并纠正施工过程中存在的问题。对重要工序和重点部位专业监理工程师或监理员应进展旁站。2.4对施工过程中出现的质量缺陷监理人员应及时下达监理工程师单要求施工整改。发现施工存在重大质量隐患可能造成质量事故或已经造成质量事故时应通过总监理工程师及时下达工程暂停要求承包停工整改。并及时建立承包拒不整改或者不停顿施工的监理人员应当及时向有关主部门。三、本工程钢构造工程质量目的为：合格。交底人：被交底人：XG-7.5-1 ：监理工作交底记录工程名称：上海卫生监视所综合业务楼工程交底上海新光工程咨询上海卫生监视所综合业务楼工程监理机构交底内容钢构造工程施行细那么交底被交底上海新光工程咨询上海卫生监视所综合业务楼工程监理机构交底时间.交底内容提要：一、监理工作根据：经批准的本工程的?监理规划?经审查合格的设计建立工程监理?GB50319-2000?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-2002承包报送的?施工组织设计?建筑工程质量理?及其他相关规定及等。二、钢构造工程考前须知：1、钢构造工程施工前：11对施工分包的资质、施工理人员、技术人员的资格、特殊技术工种的上岗证要进展审核必要时应进展工程业绩的考察。12安装开场之前应对主体工程的根底或柱子进展验收对构造的外形尺寸、标高、坡度以及预留洞、预埋件要对照图纸进展核验符合要求前方可钢构造工程施工。2、钢构造工程施工阶段：2.1专业监理工程师按以下要求审核承包报送的拟进场的工程材料/构配件/设备报审表以及质量证明详细要求如下：(1)质量证明资料是否合格、齐全、是否与设计和的要求相符。(2)是否使用明制止、淘汰的材料/构配件/设备。(3)有无建筑材料备案证明及相应验证要求资料。(4)按照相关及规定的比例进展平行检验或见证取样送样检测。对未2.2经监理人员验收或验收不合格的工程材料/构配件/设备不得在工程上使用或安装。对不合格的材料/构配件/设备监理人员应签发监理书书面施工限将不合格的工程材料/构配件/设备撤出现场。2.2各工序应按施工技术进展质量控制每道工序完成后应进展检查。上道工序未经检查合格不得进入下道工序；相关各专业工种之间应进展交接检验并经监理工程师检查认可。2.3监理工程师应有目的地对各工序施工进展巡视和检查及时发现并纠正施工过程中存在的问题。对重要工序和重点部位专业监理工程师或监理员应进展旁站。2.4对施工过程中出现的质量缺陷监理人员应及时下达监理工程师单要求施工整改。发现施工存在重大质量隐患可能造成质量事故或已经造成质量事故时应通过总监理工程师及时下达工程暂停要求承包停工整改。并及时建立承包拒不整改或者不停顿施工的监理人员应当及时向有关主部门。三、本工程钢构造工程质量目的为：合格。交底人：被交底人：
