多联机空调工程技术标-施工组织设计(42页).doc

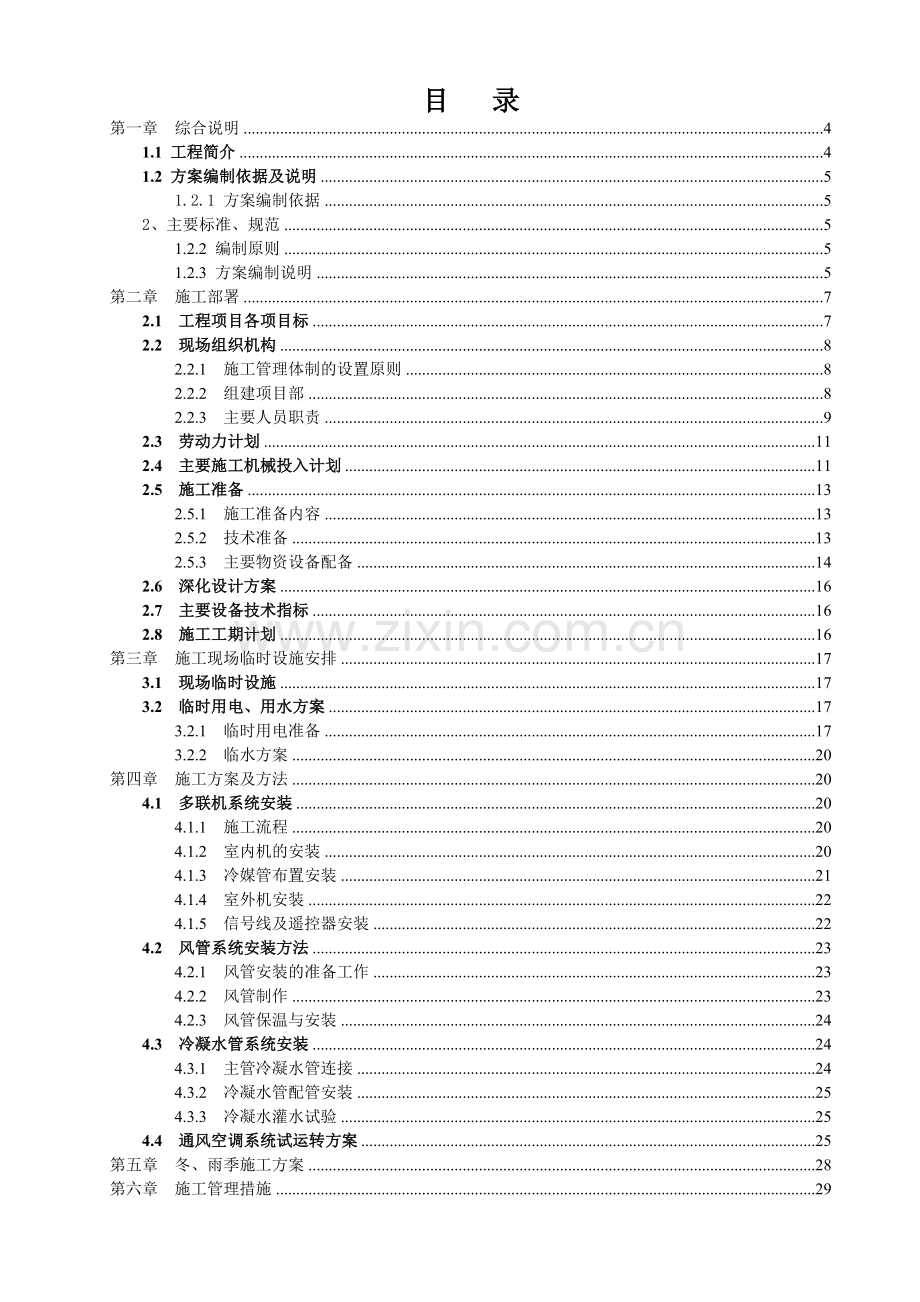

*一期项目空调工程施工组织设计 编制单位：天津*有限公司 编制日期：2014年7月22日目 录第一章 综合说明41.1 工程简介41.2 方案编制依据及说明51.2.1 方案编制依据52、主要标准、规范51.2.2 编制原则51.2.3 方案编制说明5第二章 施工部署72.1 工程项目各项目标72.2 现场组织机构82.2.1 施工管理体制的设置原则82.2.2 组建项目部82.2.3 主要人员职责92.3 劳动力计划112.4 主要施工机械投入计划112.5 施工准备132.5.1 施工准备内容132.5.2 技术准备132.5.3 主要物资设备配备142.6 深化设计方案162.7 主要设备技术指标162.8 施工工期计划16第三章 施工现场临时设施安排173.1 现场临时设施173.2 临时用电、用水方案173.2.1 临时用电准备173.2.2 临水方案20第四章 施工方案及方法204.1 多联机系统安装204.1.1 施工流程204.1.2 室内机的安装204.1.3 冷媒管布置安装214.1.4 室外机安装224.1.5 信号线及遥控器安装224.2 风管系统安装方法234.2.1 风管安装的准备工作234.2.2 风管制作234.2.3 风管保温与安装244.3 冷凝水管系统安装244.3.1 主管冷凝水管连接244.3.2 冷凝水管配管安装254.3.3 冷凝水灌水试验254.4 通风空调系统试运转方案25第五章 冬、雨季施工方案28第六章 施工管理措施296.1 施工质量保证措施296.2 施工安全保证措施306.3 文明施工、环保措施326.3 紧急情况处理措施356.4 应急预案及应急措施356.5 成品保护措施39第七章 工程竣工后服务407.1 工程保修承诺407.2 竣工后维保服务的主要内容及要求407.3 保运行服务措施41第八章 主要设备材料的技术资料428.1 室内机、室外机技术参数表428.2 分户计量系统图42第一章 综合说明1.1 工程简介工程名称：天津*一期项目空调工程工程地点：天津市东丽区建设单位：天津*有限公司建筑规模、层数及结构形式：天津天安智空间广场一期项目规划占地面积59641.46m2，总建筑面积为220596.31m2，其中地下建筑面积34791.12m2，地上建筑面积185805.19m2，包括产业楼102863.65m2、SOHO办公楼78055.86m2、配套商业4885.68m2。施工内容：天津*一期项目1#、2#、4#*楼的首层大堂区域，1#、2#、4#*楼一层和二层的电梯厅区域，2#和4#首层局部物业办公、收发室和2号楼消防控制室区域；天津*一期项目5#、7#、9# 楼的首层大堂区域，5#、7#、9#每栋楼首层局部物业办公和管理室区域以及二层和三层的部分办公区域的全部空调工程本工程空调设备采用多联机空调室外机，四面出风及薄型风管式的室内机。冷凝水排水管采用UPVC给水管。其中：1）产业楼全部做冷暖系统；SOHO楼全部只做制冷系统，SOHO楼二层和三层办公区域每个系统需要做分户计量；2）投标人需根据招标人指定的空调品牌分别进行报价；3）展厅一层、二层的所有空调的后期维修及保养。1.2 方案编制依据及说明1.2.1 方案编制依据 1、本工程施工设计图纸及相关图集。 2、主要标准、规范序号名 称编 号1采暖通风与空气调节设计规范GB50019-20032民用建筑热工设计规范GB50176-933现场设施、工业管道焊接施工及验收规范GB50236-984建筑给水排水及采暖工程施工质量验收规范 GB50242-20025建筑通风与空调工程施工质量验收规范GB50243-20026建筑工程质量验收统一标准 GB50300-20017施工现场临时用电安全技术规范 GB50104-938空调与制冷用无缝铜管GB/T7791-19991.2.2 编制原则1、严格遵守现行的技术规范，施工操作规程和质量评定与验收标准。2、坚持技术先进性、科学合理性，经济、美观、实用性与实事求是相结合。1.2.3 方案编制说明 1、本施工组织设计的编制除上述依据国家有关规范、规定、设计图纸外，施工组织设计的有关其它内容均按甲方要求进行。2、施工计划是以甲方总体进度要求安排的，如在施工中可根据具体情况及时合理调整。3、鉴于本工程的重要性及有关技术、质量、工期等方面的要求，确定该工程施工组织设计的指导思想是以质量为中心，建立科学管理质量保证体系，编制了项目质量施工工期进度计划。组建一个强有力的项目管理班子，在公司内部挑选具有素质高、施工经验丰富等相关技术人员组织项目部。承建本工程后，我方将在整个施工过程中积极推广应用新技术、新工艺、新材料、新设备，以一流的服务、良好的信誉、优质、高速、安全地完成各项施工任务。第二章 施工部署2.1 工程项目各项目标1、工期目标：为使本工程早日竣工并投入使用，并为业主提供令其满意的优质服务，我方对人员组织、设备投入、材料采购、施工工艺、等方面进行了精心布置，确保2014年10月1日前完成此工程竣工验收，具体详见施工横道图。2、质量目标：本工程所用材料均按业主要求进行选择和采购，确保工程质量达到国家验收规范合格标准，争取达到“优良”工程的标准。3、现场管理目标：在本工程施工中，我们将使之施工现场清洁干净，井然有序，施工顺畅。4、项目管理目标：我们将根据招标人对本工程有关质量标准。建立完善的质量保证体系，针对本工程的特点，对施工全过程有关的全部职能活动、进行管理和控制，使全体管理人员和员工按各自的质量职责承担相应的质量责任。对特殊、关键部位和过程设置质量控制点，消除不合格品。5、施工环境目标：在确保工程质量和工期的前提下，树立现场全员的环保意识，自觉保护施工现场及周边的市政设施，最大限度减少对环境的污染。6、安全目标：完善安全措施，提高安全防患意识，杜绝死亡和重大事故发生。7、服务目标：服务热情周到，让业主满意，信守合同，认真协调与有关各方面的关系，接受并配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。合理而科学的劳动力组织，是保证本工程顺利进行的重要因素。根据工程实际进度、及时调配劳动力。我们针对本工程的特点，选择公司中最具实力的施工班组进驻现场。进场前对全体施工人员进行入场前安全知识教育，并组织技术交底。特殊工种持证上岗，入场后迅速进入工作状态，并根据施工进度计划，及时调整劳动力的使用情况。2.2 现场组织机构2.2.1 施工管理体制的设置原则1、形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。2、根据本工程规模、技术复杂程度等因素建立管理组织。3、采用项目管理体制的同时，经济合同手段辅助部分行政手段，明确各方面责、权、利。2.2.2 组建项目部1、项目部组织机构工 长质量检查员安全员材料员资料员财 务预算员项目经理项目副经理项目技术负责人各班组长 项目部组织机构图2、本工程项目部由项目经理、项目副经理、技术负责人、安全员、质量检查员、材料员、各专业工长、预算员、资料员等组成，为常设机构。工程竣工后，抽调项目部部分技术人员结合本公司售后服务部专业人员组成工程保修小组，完成保修期内工作。2.2.3 主要人员职责1、项目经理（1）项目经理是项目质量的第一责任人，对工程质量管理全面负责，保证项目质量达到创优目标。（2）建立和完善项目的组织机构，建立健全项目内部的各种责任制，明确人员职责，充分发挥参与项目建设人员的积极性。（3）执行企业质量方针，组织项目质量策划和质量计划的编制、执行及修改。（4）合理配置并组织落实项目的各种资源（包括人员、施工机具设备、物资及资金等），按质量体系要求组织项目的施工生产（5）组织编制职工培训计划。2、项目副经理（1）协助项目经理进行项目施工质量管理，对项目经理负责，同时对工程质量管理负主要责任责，保证项目质量达到创优目标。（2）协助项目经理建立和完善项目的组织机构，建立健全项目内部的各种责任制，明确人员职责，负责监督人员职责执行情况。（3）认真执行企业质量方针，组织并参与项目质量策划和质量计划的编制、执行及修改。（4）合理组织使用项目的各种资源（包括人员、施工机具设备、物资及资金等），严格按质量体系要求组织项目的施工生产。（5）组织编制职工培训计划。3、技术负责人（1）技术负责人是项目质量管理的主要责任人，对项目施工质量的全过程进行管理。（2）组织编制施工组织设计，审核施工方案，保证施工方案的科学性、合理性和先进性。（3）制订本工程的关键工序和特殊工序计划，审核关键工序和特殊工序作业指导书或专题施工方案。（4）指导、协调各专业技术人员的工作，保证每位施工人员都明确自己的质量职责。（5）负责项目的技术复核工作，参与质量事故和不合格品的处理，组织质量事故技术处理方案的编制，并采取措施，预防不合格品的出现。（6）负责组织重要材料质量检验和试验工作。负责对工程的过程检验、最终检验和试验的组织工作。（7）组织对工程各分部、分项工程的质量进行检查、自评。（8）安排进行图册、文件、资料的分配、签收，保管及日常处理。（9）开展质量教育，保证公司的各项制度正常执行。4、安全员负责本工程的安全生产管理、安全防护措施的实施、检查验收等；负责现场的文明施工和消防卫生活动；通过安全的管理，从而避免工程因安全事故造成的人员伤亡和劳动生产率降低，保证工程工期的实现。5、施工员负责本专业承担项目的技术和质量工作、编制保证施工质量的技术措施、组织对重要设备和材料进场验收。负责组织施工中的预检、隐检及质量保证措施的实施。负责组织施工图纸会审、技术交底、编制质量保证的技术措施，解决施工质量中的技术问题。6、质量检查员严格监督生产班组按设计图纸、规程、规范进行施工，参加预检、隐检，把检查中发现的问题及时反馈给有关人员、限期整改。7、材料员负责本工程中各类设备材料的确认和调配，认真分析各工序材料的需用量，做好各种物资供应计划。8、财务、预算员（1）负责对项目管理中所涉及或发生的合同的谈判、签约、履约、过程控制及结算的管理；（2）负责合同管理，在合同执行过程中会同有关部门履行满足合同要求的全部责任。（3）负责与合同相关联的信息收集和管理；（4）负责组织编制施工图预算；负责编制工程任务完成情况月报表；（5）负责做好各类项目的结算工作；（6）收集技术经济资料，整理工程量汇总表和主要材料用量表；（7）负责项目的资金和财务管理。9、资料员负责工程各种资料的收集、整理、归档。2.3 劳动力计划为保证本工程按甲方规定时间完成，在编制施工进度计划时，我们充分考虑到各专业在完成每道工序所需要的人工及相应的劳动力计划。由于施工工期短，任务量大，我单位抽调施工经验丰富、技术业务精、素质高、工作效率高、组织纪律性强、服务态度好、有同类工程施工经验的施工班组参与施工，各专业配备充足的施工力量，确保施工总体进度要求。劳动力配备计划见下表：（单位：人）工 种工程施工阶段投入劳动力情况备注水暖工4通风工2制冷工6焊工2电工2电工2劳动力配备计划表2.4 主要施工机械投入计划根据施工总体控制计划，现场主要施工机械的投入如下：序号机械或设备名称型号规格数量国别产地购进日期额定功率KW生产能力备注1电动剪板机FEN16A1台淄博20123完好2联合角咬口机FEB161台南通20121.5完好3共板法兰机T-121台北京20123.0完好4电动液压折方机WS0.3-1.520001台上海20124.0完好5交流电焊机BX13002台北京201220.5完好6氧、乙炔2套北京2012完好7水钻ZIZ-WD-1002台浙江20111.4完好8电子加液器RP30002台日本2011完好9手动拉铆钳8把上海2011完好10水准仪3609081台上海2010完好11电剪子1-6*250002把湖北20120.2完好12手电钻612 mm4台北京20120.45完好13台钻Z41122台新乡20090.37完好14喜利得冲击钻15型6台德国20121.35完好15日立电锤8384台日本20121.05完好16410A专用工具4套日本2012完好17噪声仪AZ89222台北京2012完好18氮气2套天津2013完好19砂轮锯座地式6台北京20090.95完好20真空泵2XZ-12台上海20130.25完好23系统检测仪MDK-S21台日本2012完好2.5 施工准备2.5.1 施工准备内容施工准备工作基本任务：为工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。因此，认真地做好施工准备工作，合理供应资源，加快施工速度，提高工程质量,降低工程成本，增加企业经济效益，赢得企业社会信誉，实现企业现代化等具有重要意义。施工准备工作内容：技术准备、物资准备，劳动组织准备，主要施工机械、机具准备等。2.5.2 技术准备1、在项目经理的组织下勘察施工现场、了解周边环境，以便更合理的组织施工。进行施工前与土建配合，保证孔洞标高尺寸准确。2、在技术负责人的组织下，认真熟悉图纸、深刻理解设计意图及设计要求，检查设计图纸和资料内容是否符合有关施工规范；设计图纸是否齐全，图纸本身及相互之间有无矛盾和错误、图纸与设计说明是否一致，将所发现的问题在图纸会审时提出，和业主、监理、设计师等共同商定解决，形成纪要。3、按施工要求积极配备各类管理资料、技术资料、施工规范、操作规程、验评标准等。施工中执行的规程、规范及验收标准，施工图册分专业发到班长、施工员手中。根据工程特点和现场情况制定有关技术、安全等具体管理措施。4、编制详细的质量计划；通过施工图纸会审以及对施工技术的掌握、理解、核定，在项目总工的组织下积极编制实施性的施工组织设计；并依据施工组织设计及时编制专业施工方案及专题方案。5、编制机具配备和进场计划，优化配置好各种施工机具设备和检验、测量、试验设备。6、各专业技术员在技术负责人的组织下，对进场工人进行技术交底，让工人明白设计意图、施工要求、质量目标、安全事项、进度要求、文明施工要求等。7、依据批准的施工图，及时准确的做出施工预算。施工图预算经批准后送材料部门筹备。材料部门按图纸及国家标准进行采购，确保订货质量，到货日期和数量。2.5.3 主要物资设备配备一、材料设备管理流程的控制工作流程工程物资供方调查工程物资供方评审建立工程物资供方名册起草物资订货合同编制工程物资需用计划签订订货合同工程物资标识的管理工程物资的进场管理工程物资的进场验收工程物资供方的评估计划的审批组织招标或询价确定工程物资供方编制工程物资采购计划供方供货处的验收顾客提供物资的管理二、供货单位的选择1、根据招标单位提出的技术质量要求在相应档次范围内选定若干个供货单位进行考察。考察的主要内容包括单位实力、价格合理、产品质量可靠、供货能力能满足施工需要等，对于主要的产品可对厂家进行实地考察，重点考察厂家资质、业绩、生产能力、工艺装备、产品性能、质量状况、合同履约率、产品价格及售后服务等。2、对于拟定的供货单位，需要取得工程监理及招标人认可，将供货单位的资料按照要求报送工程监理，必要时应附有产品样品，取得批准后方可确定为供货单位。3、所有的供货单位应至少具备ISO9001质量体系的认证，并具备相应的生产或营业资质。4、供货单位应提供近三年的销售业绩。供货单位对主要设备应具备良好的培训、配合调试、售后服务等方面的措施。5、供货单位应有能力在满足工程施工进度的前提下保证设备、材料的进场时间，并在供货合同中明确。三、通风空调工程及采暖工程主要设备、材料供应计划1、签定施工合同后，项目部应根据工程总体进度计划的要求组织编制一次性施工材料计划，作为材料采购合同的依据。2、安装工程项目施工前期所需要搭建的临时设施及所需材料应单独编制临时设施材料计划。3、材料员应根据工程实际施工进展情况和进度计划在一次性计划的基础上编制季度、月材料计划，材料计划应明确计划需用时间，视现场材料存放场地情况组织材料进场并组织进行进场检验，保证工程进度需要。因计划变更或施工变化临时需要的材料，还应提前提出追加材料计划。4、通风空调工程及采暖工程主要设备材料用量计划由于施工现场有效利用空间有限，主要设备、材料随工程施工进度分批进场。主要材料设备送审、订货、进场计划表 主要材料/设备名称到货时间备 注管材（铜管、水管）2014年8月1日前VRV空调器2014年8月15日前风管2014年8月30日前保温材料2014年8月30日前风口2014年9月10日前其他工程物资2014年9月10日前四、设备、材料的进场安排、周期的控制1、现场材料设备的进场控制在项目经理、技术负责人的策划指导下，由材料员负责具体的系统管理，管理工作包括以下主要内容（1）设备、材料进场计划的编制，包括总体计划和分月、周计划及应急计划（2）设备、材料的采购选择，并参与合同的签定，负责合同的执行（3）具体安排进场时间，组织并参与材料、设备的进场检验。（4）对已进场的材料、设备实行台帐管理，及时进帐、出帐。（5）对不合格的物资办理相关退货手续。2、项目部依据工程总体进度计划以及相应的材料、设备进场计划，编制一次性整体进度计划和月度计划，同时编制全部设备的进度计划。3、设备进场应分时间段进场，安排时要依据土建施工情况和甲方资金状况以及现场施工部位周密安排，在大型设备进场就位前应单独编制施工方案，经监理认可后实施。4、施工用材料分阶段，按照施工部位分批进入，在项目部建立物资进场报表和物资管理台帐。5、运用计算机做为辅助工具，实现报表和台帐的规范化、随时性管理。6、现场材料设备进场时间应根据工程进度计划的调整，同时进行调整、补充。7、对定货周期较长的设备材料应有预控措施。8、设备材料的进场要根据实际施工进度计划及流水作业面，以及生产厂商的加工周期按月或周的时间间隔提出下一步的需求计划。材料、设备供应量要基本符合某一阶段的施工需求。9、对材料设备的进场要实现动态控制和管理。避免采购量大量超出或不足。如果发现采购量与现场发生不匹配的情况时应及时调整下一步计划。2.6 深化设计方案为使本工程早日竣工并投入使用，并且能够实现功能最大化，我方对人员组织、设备投入、材料采购、施工工艺、等方面进行了精心布置。我司极力配合建设单位、设计单位对设计方案进行深化，深化后设计方案最晚在开工前7天报送建设单位。2.7 主要设备技术指标主要设备技术指标，详见附表一2.8 施工工期计划科学组织施工，合理安排施工进度计划是实现各项指标的关键。为了使本工程早日竣工并投入使用，我公司在人员组织设备、材料供应后勤保证及施工工艺技术等方面进行精心布置，确保该工程按期完成，具体详见后附表二。 第三章 施工现场临时设施安排3.1 现场临时设施施工现场办公区、料场区及生活区安排布置服从土建总包的总体安排和管理。临时用地如下具体位置进场后与总包单位及业主协商后在定。临时用地如下：用途房间位置需用时间现场办公室1场区内预制加工厂80m2场区内材料堆放场地150m2场区内仓库2间场区内宿舍3间场区内3.2 临时用电、用水方案3.2.1 临时用电准备生活区、办公区、加工厂、料库料厂及各施工作业区用水用电要满足要求和总包的现场规定。1、临时用电准备（1）临时用电布置方案1）施工期间的机具设备及工作、生活照明所需要的用电均接自工地的建筑临时电源，并按照土建总包单位的要求进行设置。现场临时供电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工，供配电采用TNS 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻不大于4，施工现场所有防雷装置冲击接地电阻不大于30。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。2）现场临时用电电源由总包提供，通风空调专业分包按主要建筑物及项目部临时用地单独设置临时供电设施。项目部临时场地用电一级配电箱设置在加工区。在总包每栋建筑一级配电箱附近设一通风空调专业分包二级配电箱，每层设若干二级配电箱。总电源（总包） 总配电箱（总包） 一级分配电箱 二级分配电箱（分包）开关箱（分包） 用电机具（分包） 供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。3） 配电箱、开关箱选用开关箱 DZ47-60 DZ47LE-60 DZ47-25 DZ47-25 DZ47-25二级分配电箱 DZ-250ADZLE-100A DZLE-60A DZLE-20ADZ-100A DZ-25A DZ-25A DZ-25A DZ-15A DZ-15A DZ-15A4）电缆线路敷设电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。末端开关箱电源线和二级分配电箱电源线均选用五芯橡套软电缆。除临时加工场外，其余施工点的工作照明均采用橡套软缆临时接灯具，工完收回。黑暗环境的通道，坑洞及危险地区均装设固定照明，并用安全电压。施工期间的机具设备及工作、生活照明所需要的用电均接自工地的建筑临时电源， 现场临时供电按施工现场临时用电安全技术规范组织施工，供配电采用TNS 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻10。2、电缆线路敷设电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。3、安全用电措施（1）停电、验电、装临时接地线悬挂标示牌和设临时遮拦。高压设备、配电间、配电箱有醒目的警告牌。（2）所有配电箱均标明名称、用途、并作出分路标记。配置锁具，专人负责。（3）塔式起重机和需要设置避雷装置的井字架，除做好保护接零外，还必须做好重复接地。（4）每台电动手持工具的开关箱，除装设过负荷、短路、漏电保护外，还必须装设隔离开关。手持电动工具必须使用软电缆连接。（5）照明系统中的每一单项回路中，灯具及插座数不得超过25个，并装设熔断电流为15A及15A以下的熔断器保护。（6）对于首次使用的新电气设备，拆装或检修后的设备在启用前，必须经过绝缘检测，符合要求后，方可投入使用。（7）手提的照明行灯、地下和潮湿场所施工的照明灯具，必须使用36V以下的安全电压。（8）现场设专职临电管理人员，每日由专人对临电设施进行巡检。高、低压电工需持证上岗。4、现场电气消防措施（1）设立专职电气消防负责人，建立相应制度措施。（2）配电箱及大型机械设备附近设消防箱，并配有电气火灾专用灭火器。（3）用电设备周围2m内禁止堆放易燃易爆品及其他材料。（4）安装电气设备，进行电、气焊作业，必须由合格的电工、焊工专业技术人员操作，持证上岗。（5）杜绝线路超负荷使用。使用的线缆有合格的证件，符合规范要求。（6）操作人员认真执行规范，正确连接导线，接线柱压实，多股导线用端子、线鼻子连接。（7）施工现场严禁使用电炉子等电热器具。（8）一旦发生火灾，立即切断电源，用专用灭火器扑救。3.2.2 临水方案1、由于通风空调安装工程采暖工程只在冷凝水管道灌水试验和系统调试时用水，其他均为生活用水，用水量较少，应与土建总包单位协商，考虑使用土建的临时给水管、排水管。2、冷凝水管道灌水试验后将水排至地漏内。第四章 施工方案及方法4.1 多联机系统安装4.1.1 施工流程施工准备空调设备管道、管件、风管等材料器具的检查依据施工图测量定位空调设备外机基础及位置复测配合土建预留孔洞支吊架的制作安装室内机后缀风管的加工制作冷凝水主管安装焊接安装冷媒管冷凝水支管安装空调室内机及后缀风管吊装空调管道的吹扫、试压、试漏隐蔽工程验收室外机的就位安装系统连接系统的试压充氟空调系统的调试试运行测试性能指标空调系统的整理清洁交工验收4.1.2 室内机的安装1、根据图纸，明确室内机位置，核对室内机型号、尺寸，确定定位点足够牢靠。2、放线打孔，制作安装室内机吊杆（10mm）,吊杆长度根据吊顶高度以及室内机尺寸来确定。吊杆采用丝杆，以便调节室内机高度及水平。3、打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。4、在吊顶结束后，安装室内机面板或固定风口。4.1.3 冷媒管布置安装施工工序：支吊架制作安装按图配管充氮焊接管路吹扫打压试漏扩口连接干燥处理包扎固定1、冷媒管线布置：需依据设计标高、路由、设置支吊架，根据管径不同，吊架间距为（11.5米）只做支托用途，不可用力卡死。2、冷媒管必须选用质量可靠，管径、管壁符合工艺要求的铜管。3、使用前需做清洁处理，可用净布抽拉法，对内壁进行处理。4、清洁后铜管穿套管用满足设计要求的保温护套，留出焊接部位。5、焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，以防止产生氧化膜，焊点应光滑平整无泄露。钳焊要求： 冷媒管钎焊前的准备：焊接设备的准备、铜管切口表面应平整，不得有毛刺、凹凸等缺陷，切口平面应平整。允许偏差为管子直径的1%。 冷媒管焊接温度为720820，采用磷铜银焊条对焊口进行满焊。钎焊工作宜向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。 冷媒管水平支撑物间隔为1.21.5米，直径大于200mm以上的冷媒管间隔为1.52米，注意冷媒管不能用金属托架直接夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。6、在穿墙或楼板的位置时，均应设套管，应符合规范要求。7、冷媒分歧必须根据设备技术要求配置连接。8、冷媒管道焊接完毕后，需做吹污处理，具体方法是：将氮气瓶压力调节阀与室外机接口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至于抵不住时快速释放绝缘物，脏物及水分即随着氮气一起被排出，以目测为标准。这样循环进行若干次直至无污物水分排出为止，每台室内机都要求同样工作。9、室内机与冷媒管连接采用喇叭口连接，因此要注意喇叭口的扩充质量，其中直径为6.4毫米，扩口直径为9.19.5毫米；直径为9.5毫米；扩口直径为12.813.8毫米；直径为12.7毫米，扩口直径为18.519.5毫米；直径为19.1毫米，扩口直径为23.524.5毫米；扩口方向应迎介质流向，切管应采用专用割刀，扩口和锁紧螺母时，应在扩口的内处表面上涂些冷冻机油。扩口连接时应用力矩扳手操作。10、直径小于19.1mm的铜管一律采用现场煨制，热弯或冷弯应采用专用弯制工具（一般采用铜管折弯器），椭圆率不应大于8%，并列安装配管其弯曲半径应相同，间距、坡向、倾斜度应一致，直径大于25.4mm的铜管应采用冲压弯头。11、绝热工作须按设计要求选材施工、在冷媒管施工时一起把保温套管穿好，留出焊接口处，最后进行焊口处理。施工时绝对禁止绝热层断段现象，保温套管连接处一定要用胶带捆扎好。绝热材料厚度标准：6.4mm-25.4mm10mm厚；28.6mm-38.1mm15mm厚；38.1mm以上20mm厚绝热材料12、在冷媒管系统试压合格后，对焊点处补做保温。4.1.4 室外机安装1、核对型号、依施工图检查室外机基础，复测安装尺寸，应满足空调设备技术资料中室外机要求的间距尺寸。并在安装前仔细检查基础是否达到养护强度，表面的平整度等等。2、利用建筑物中运输及吊装设备将室外机运至安装地点，并对基础放线、定位，混凝土基础可埋设地脚螺栓或打膨胀螺栓（10-12mm）。3、拆除包装，检查外观是否无损，根据设计图纸按设备的标注名称，核对名称、规格 型号，同时清点随机不见清单，并做记录，之后便可就位，因外机较轻，可采用小型升降工具或人工抬放就位。4、试运行。电气配电到位后（也可接临时用电），按照规范要求，对设备进行试运转，期间安排专人看护，监视设备的电流、电压和温升。如有异常，立即停机检查。并做记录4.1.5 信号线及遥控器安装1、信号线采用0.751m双芯线，部分室外机、室内机信号线可按三星技术要求与冷媒管包扎一起，连接处采用锡焊或压帽，要求必须牢靠，应禁止电源线与信号线捆扎在一起，以防电磁干扰，造成传输乱码，电源线与信号线安装布置满足国家规范中对强弱电的要求，平行、立体交叉应保持的间距。2、当连接大楼集中控制系统时，需土建配合作线管，将外机串联，并引至总控室。3、遥控器安装在设计施工图上预留位置，应在装修结束，空调调试前进行安装。4.2 风管系统安装方法4.2.1 风管安装的准备工作为保证现场测量尺寸精确,在现场测量过程中，应根据施工现场具体情况并参照施工图纸准确进行测量，现场如有模棱两可的尺寸，应及时与相关单位进行协商，并与项目组专业负责人进行沟通、落实，根据测量资料准确绘制出加工图纸。测量人员对所画加工图进行仔细复查，不得有笔误和资料错误现象。确认无误后，再将加工图交由施工现场技术负责人进行审核，对局部尺寸要求较严格时，需到施工现场进行测量核实。审核无误后，测量制图人及技术负责人在加工图上签字认可，并送加工厂进行加工订做。4.2.2 风管制作1、 本工程通风、空调风管主要采用镀锌钢板制作，风管加工采用机械化加工。根据施工情况，我单位拟在本工程中采用共板法兰连接方式。2、风管钢板厚度表风管大边边长（mm）320630100020002000钢板厚度（mm）0.50.60.751.01.23、风管制作采用共板法兰，制作方法如下： 1）钢板卷材开卷后，进入校平机进行校平，保证板材平整；根据风管尺寸进行下料裁剪；2）将料板进入起筋机进行五线起筋，保证板材平面强度；3）在联合角咬中机上进入压制联合角； 4）根据工艺要求进行工艺区分： a、在插条机上压制插条接口； b、在共板法兰机上压制共板法兰； c、角钢法兰另放置；5）在共板法兰折方机上进行风管折方； 6）将联合角进行手工合缝，共板法兰连接时，需在四周安装冲压角件，角钢法兰连接需进行法兰的铆接，同时检测风管对角线是否相等，对角线差值不大于2mm，保证风管整体尺寸； 4、风管制作成形后，应保证其板面平整，咬口缝紧密，宽度均匀，纵向接缝均错开。 5、风管制成后，按系统喷写编号，并按系统标注序号放置，现场搬运时小心轻放，排列整齐有序，不得破坏镀锌层。4.2.3 风管保温与安装 1、风管保温、安装前，配合建设单位，监理单位对风管制作与进场保温进行验收，验收合格后，再按设计说明要求和规范要求进行风管保温、吊装。2、首先核实风管标高，进行风管支吊架的安装。风管支吊架吊点采用M8M10膨胀螺栓固定。风管支吊架均设在保温层外部，支架与风管间衬以垫木角铁背向下，木方采用6木螺丝固定在角铁上，支、吊架安装时，应考虑到保温层厚度。3、风管保温材料采用橡塑保温，保温层厚度：20mm。4、管安装时，先在地面上进行组装,并保温,保温作法见后述风管保温工艺要求。安装时先把两节风管法兰对正，穿上四角螺栓，交叉对称，均匀拧紧，然后用扣件将法兰固定。根据现场实际情况，先在地面连成一定长度，保证吊装的可行性，并在地面上进行保温，然后用吊装方法就位，也可以分段安装，特殊情况再根据现场而定，风管吊装完毕后，将各段风管连接处保温重新整理。 5、材料下料要准确，切割面要平齐，搭接处不要有缝隙，纵横缝应错开，保温风管表面要平整，包扎牢固。6、各类风阀安装位置应正确，操作方便灵活。 7、风管安装前应将法兰表面清理干净，法兰垫料采用8501密封胶条，插条连接时用密封胶嵌缝。8、风口安装时，风口尽可能保持线条横平、竖直，表面平整、美观，并注意风口与房
