建筑电气技术表格.docx

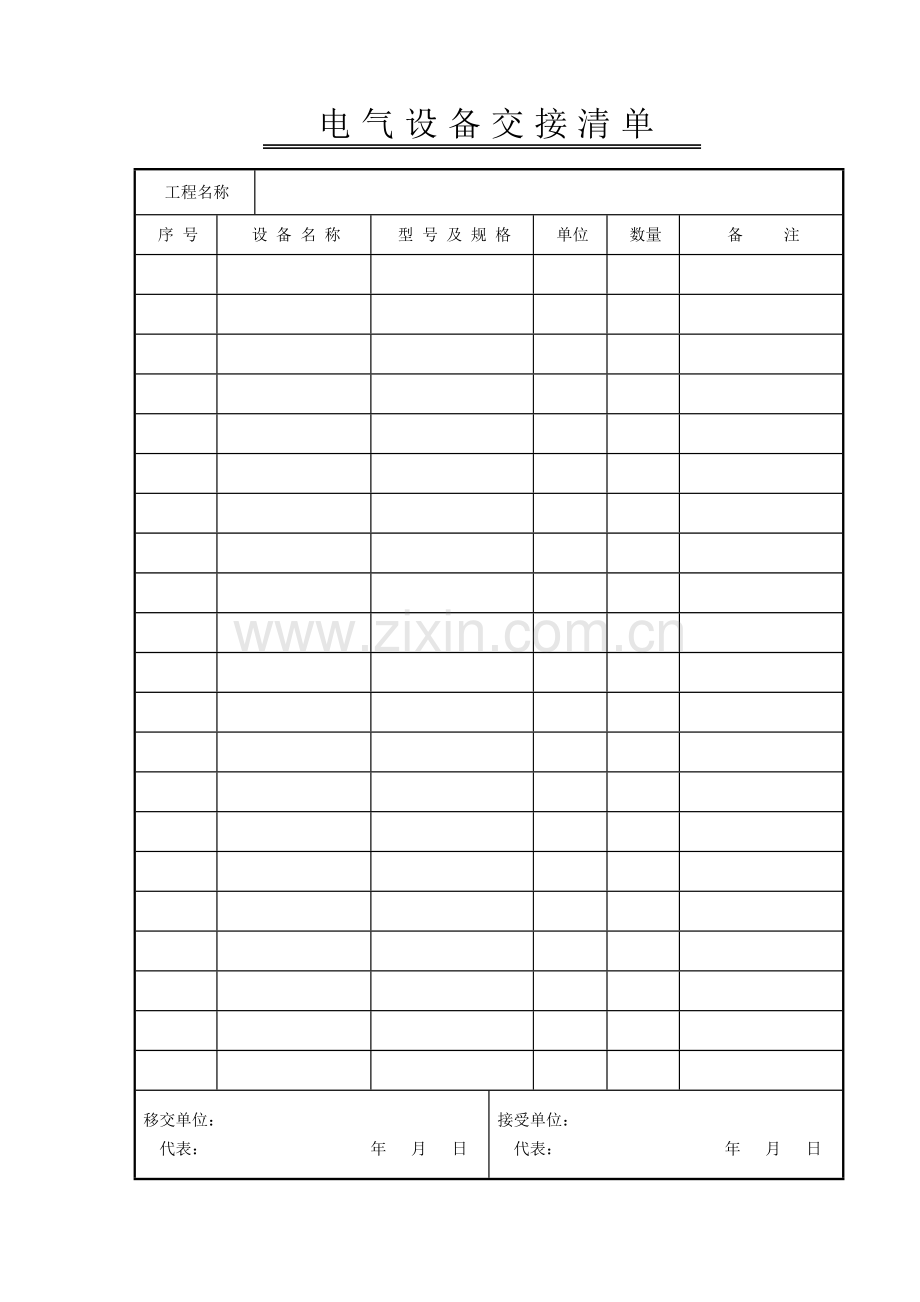

电气设备交接清单
工程名称

序 号
设 备 名 称
型 号 及 规 格
单位
数量
备 注

移交单位：
代表： 年 月 日
接受单位：
代表： 年 月 日

DQ1-01

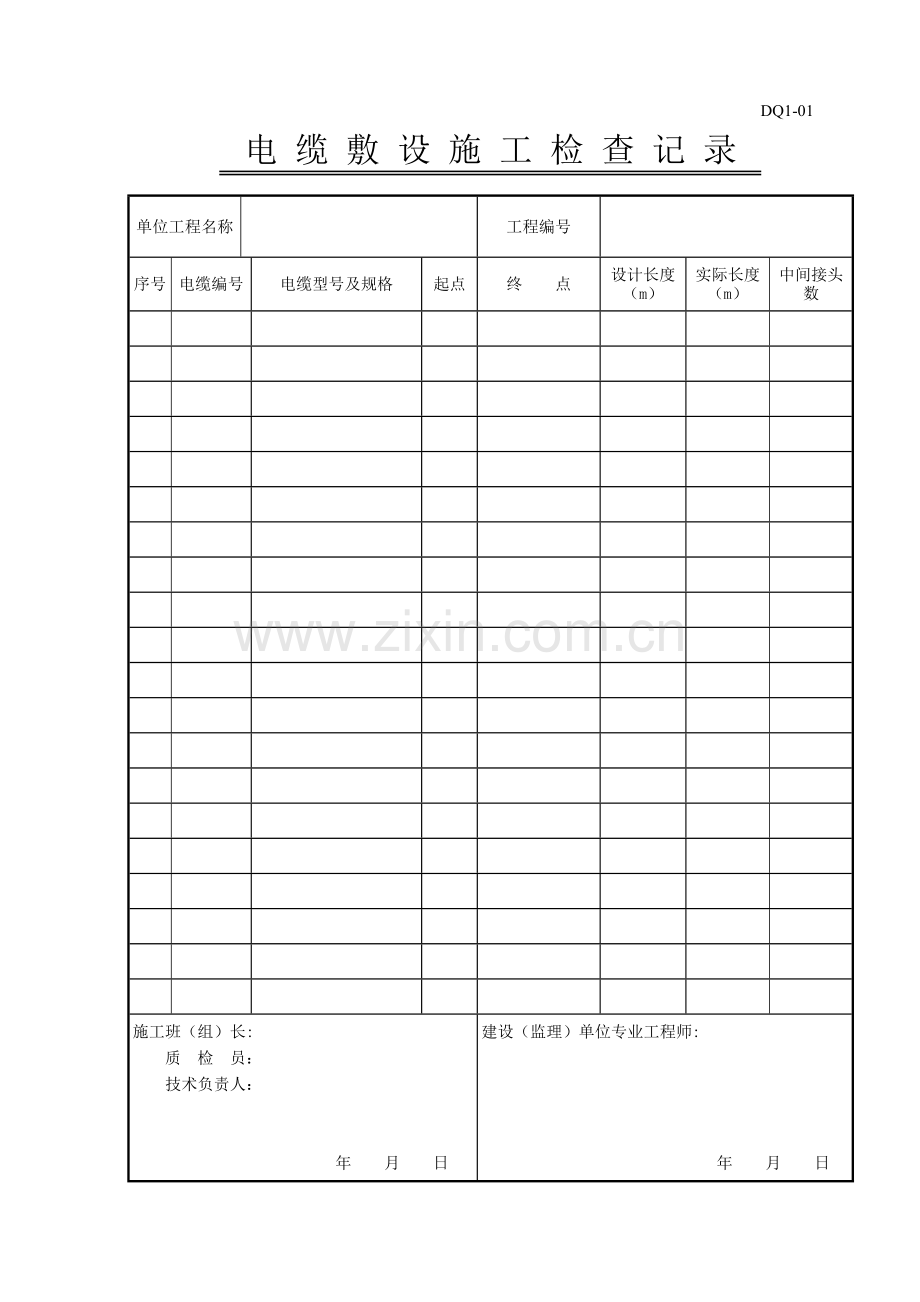

电 缆 敷 设 施 工 检 查 记 录
单位工程名称

工程编号

序号
电缆编号
电缆型号及规格
起点
终 点
设计长度（m）
实际长度（m）
中间接头 数

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-02
电 缆 头 施 工 记 录
单位工程名称

工程编号

电缆编号
电缆型号及规格
电缆头型式
电缆头位置
气温（℃）
施工日期
施工人员

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-03
避雷、接地装置安装检查记录
单位工程名称

工程编号

施工图号

1、 绘图并简述避雷、接地装置情况：

2、接地电阻测量记录：

检查意见：

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-04
隔离（负荷）开关安装调整记录
单位工程名称

工程编号

安装地点

调整日期

铭
牌
型 号

电压(kW)

电流(A)

制 造 厂

操动机构型号

位 号 / 出 厂 号

级
检 查 调 整 项 目 别
/
/
第一级
第二级
第三级
第一级
第二级
第三级
三级不同时关合距离
(mm)

刀刃接触面紧密程度
(用塞尺测量) (mm)

在关合位置刀刃张开
的角度 (°)

在开断位置刀刃最短
绝缘距离 (mm)

绝缘电阻
（MΩ）

接地刀刃检查

接地检查

灭弧触头检查

闭锁装置检查

辅助接头检查

开、和位置制动螺丝检查

结论：

记录人：

年 月 日
班(组)长：

年 月 日
技术负责人：

年 月 日
DQ1-05
变 压 器 安 装 检 查 记 录
单位工程名称

工程编号

安装地点

施工图号

设备型号

额定容量(kvA)

相 数

额定电压(KV)

额定电流(A)

频率(HZ)

制 造 厂

产品编号

出厂日期

检 查 项 目
安 装 检 查 情 况
外观
检查
技术文件

整体密封检查

核对部件

变

压

器

组

装
本体就位

散热器安装

储油柜安装

密封垫

绝缘套管

气体继电器

温度计

风扇电动机

箱体接地

油 位

干燥器

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-06
变 压 器 器 身 检 查 记 录
单位工程名称

工程编号

安装地点

设备位号

型 号

接线组别

冷却方式

容量(kvA)

总重量(kg)

制 造 厂

电压(kV)

器身重量(kg)

出厂日期

电流(A)

油重量(kg)

出厂编号

铁芯
检查
铁芯、轭铁、夹件状况：
夹紧螺栓的绝缘、紧固状况：
铁芯接地点检查：
穿心螺栓绝缘电阻：
线圈
检查
线圈绝缘层状况：
线圈排列及间隙状况：
线圈间绝缘垫、压钉的紧固：
线圈绝缘电阻：
线圈引出线检查：
电压切换装置检查：
瓷套管及引出线检查：
箱体、阀门及散热器检查：
油枕、油位指示器及干燥器检查：
清洗及注油：
注油后检查密封情况：
检查日期： 月 日 时 分开始至 月 日 时 分结束
天气情况：温度（℃）
相对湿度（％）
结论
施工班（组）长:
质 检 员：
技术负责人：
年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-07
电气(屏)盘安装检查记录
单位工程名称

工程编号

型 号

施工图号

盘、柜号

制 造 厂

外观检查

基础型钢安装检查

盘柜内部电器检查

内部母线、绝缘子检 查

一、二次回路检查

成列柜(盘)
顶部水平度
允许偏差
(mm)
实测偏差
(mm)
成 列 盘 面
平 整 度
允许偏差
(mm)
实测偏差
(mm)

垂 直 度
允许偏差
(mm)
实测偏差
(mm)
盘 间 接 缝
允许偏差
(mm)
实测偏差
(mm)

抽屉小车检查
灵活

闭锁

接触

接地检查

备
注

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-08
母 线 安 装 检 查 记 录
单位工程名称

工程编号

电压等级
KV
施工图号

1、一般检查

序 号
安 装 检 查 项 目
安 装 检 查 结 果
1
母线型号、规格、材质核对

2
绝缘子、穿墙套管检查

3
绝缘支架制作安装

4
母线安装检查

5
连接螺栓、垫圈检查

6
母线接触面

7
硬母线焊接检查

8
软母线架设检查

2、母线接触面连接紧密检查
螺栓
规格（mm）
紧固力矩值（N.m）
螺栓
规格
（mm）
紧固力
矩值（N.m）
螺栓规格
（mm）
紧固力矩值（N.m）
允许值
实测值
允许值
实
测
值

允许值
实测值

3、软母线驰度：
软母线规格型号：
设计驰度（mm）

实测驰度（mm）

母 线 类 别
主 母 线
分 支 母 线
实测最小相间距离、对地最小距离检测

实测最小相间距离（mm）

实测最小对地距离（mm）

结论

备注

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-09
断路器检查调整记录
单位工程名称

工程编号

安装地点

调整日期

铭
牌
型 号

电流(A)

制 造 厂

电压(kW)

开断电流(KA)

出厂日期

操作机构型号

盘 号 / 出 厂 号

检 查 调 整 项 目
相
别
/
/
L1
L2
L3
L1
L2
L3
外观检查

导电杆全行程 (mm)

可动触头插入固定触头深度 (mm)

合闸后的备用行程 (mm)

三相同期性 (mm)

弹簧缓冲器行程 (mm)

油缓冲器行程 (mm)

三相拐臂角度检查调整

灭弧室真空度检查

并联电阻电容值检查

SF6含水量及气密性检查

密度继电器报警试验

辅助开关接点情况

分闸、合闸指示器及油位指示器情况

接地情况

结论：
施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-10
电 动 机 抽 芯 检 查 记 录
单位工程名称

工程编号

电动机位号

检查日期

型 号

功率(kW)

绝缘等级

定子电压(V)

转子电压(V)

制 造 厂

定子电流(A)

转子电流(A)

出厂日期

接 线

转 数
(r/min)

出厂编号

抽
芯
原
因

抽
芯
检
查
及
处
理
记
录

轴 承 型 号
负荷端

非负荷端

绝 缘 电 阻 (MW)
抽芯前

抽芯后

定转
子空
气间
隙测
量

结
论

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-11
交流电动机检查试运转记录
单位工程名称

工程编号

电机位号

定子电压(V)

转子电压(V)

制 造 厂

定子电流(V)

转子电流(A)

出厂日期

功率因数

转数(r/min)

出厂编号

试
运
前
检
查
内
容
绝缘电阻
(MΩ)
定子绕组对地
转子绕组对地
电阻器
电阻器
温度

℃
轴承及润滑脂(油)检查：
滑环、电刷、举刷装置检查：
电机接线检查：
电机控制、保护回路检查：
盘车检查：
检查日期： 检查人员：
空
载
试
运
记
录
主回路绝缘电阻： （MΩ）
控制回路绝缘电阻： （MΩ）
定子电流
(A)
转子电流
(A)
功率因数

电机温度
(℃)
轴承温度
(℃)
环境温度
(℃)

其 它

试车日期：
试车时间：
试车人：
负
荷
试
车
记
录
定子电流
(A)
转子电流
(A)
功率因数

电机温度
(℃)
轴承温度
(℃)
环境温度
(℃)
其 它

试车日期：
试车时间： 小时
试车人：
结
论

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-12
变压器、电动机干燥记录
单位工程名称

工程编号

安装地点

型 号

容量(kvA)

转数（ｒ/ｍｉｎ）

接　　线

电压（KV）

制 造 厂

冷却方式

电流（Ａ）

出厂日期

短路阻抗(%)

出厂编号

干
燥
原
因

干
燥
方
法
简
述

干
燥
记
录
干燥开始时间：
干燥结束时间：
干燥前绝缘电阻（ＭW）
干燥后绝缘电阻（ＭW）
测试部位
高压或定子对地
低压或转子对地
高压对低压对地
温度（℃）
R60＂
R15＂
吸收比
R60＂
R15＂
吸收比
R60＂
R15＂
吸收比
热 态

冷 态

干燥过程需加做记录
结
论

记录人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
DQ1-13
自 动 开 关 调 整 记 录
单位工程名称

工程编号

安装地点

调整日期

盘 号 及 回 路 号

负 荷 名 称

负 荷 容 量 ( kW )

负 荷 电 流 (A)

自 动 开 关 型 号

自动开关额定电流(A)

脱扣器额定电流(A)

制 造 厂

出 厂 编 号

绝 缘 电 阻
(MΩ)
相、地

相 间

瞬断脱扣器整定值(A)

短延时过载脱扣器整定值(A)

长延时过载脱扣器整定值(A)

失压脱扣器整定值(V)

分励脱扣器动作电压(V)

结

论

记录人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日

DQ1-14
电力电缆试验记录
单位工程名称

工程名称

电缆编号

型 号

规 格

试验日期

出厂日期

制造厂

电压（V）

气温（℃）

长度(m)

电缆起点-终点

绝
缘
电
阻

R15＂(MW)
R60＂(MW)
K
R15＂(MW)
R60＂(MW)
K
L1-L2

L1-L3

L2-L3

L1-N

L2-N

L3-N

直流
耐压
及
泄漏
电流
电压试验（kV）

时 间 (min)

泄漏
电流
(mA)
L1-L2·L3N

L2-L3·L1N

L3-L1·L2N

相位检查

结论及其它：

施工班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-15
绝缘油交接记录
单位工程名称

工程编号

充油设备名称

充油设备电压（V）

环境温度℃

试验日期

油 别
油号
击 穿 电 压
第一次
第二次
第三次
第四次
第五次
平均值
本体油

补充油

结论:
（只作电强度试验时以下空白）
编号： 分析试验报告：
序 号
分 析 项 目
本 体 值
补 充 油
1
5℃的透明度

2
苛性钠抽出

5
安
定
性
氧化后酸值

氧化后沉淀物

7
凝 点

界面张力

8
酸 值

9
水溶性酸（PH值）

10
闪 点

11
机械杂质

介质损耗角正切值tgδ（％）

结论：

试验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
DQ1-16
交 流 耐 压 试 验 记 录
单位工程名称

工程编号

被试设备（或系统）
名 称
型号、规格
额定电压
(kV)
试验电压
(kV)
温 度
(℃)
试验日期

试验班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日

DQ1-17
变 压 器 试 验 记 录
单位工程名称

工程编号

型 号

容量(kvA)

号 位

相 数

电压(kV)

制造厂

接线组别

电流(A)

出厂日期

冷却方式

短路阻抗(%)

出厂编号

直流
电阻
(W)

Ⅰ（Ω）
Ⅱ（Ω）
Ⅲ（Ω）
Ⅳ（Ω）
Ⅴ（Ω）
低压侧

A

a

B

b

C

c

误差(%)

误差(%)

变

压

比
铭
牌
变
化
分接开关位置
高压侧电压(V)/低压侧电压(V)
实 测 变 化
变比误差(%)
L1.2/.L1.2
L2.3/.L2.3
L3.1/.L3.1
L1L2
L2L3
L3L1
L1L2
L2L3
L3L1
Ⅰ

Ⅱ

Ⅲ

Ⅳ

Ⅴ

接 线 组 别 （或 极 性） 检 查
绝缘
试验
项 目

测试部位
绝缘电阻MW及吸收比
交流耐压
泄漏电流
介质换失角正切值tgd(%)
温度（℃
R60＂
吸收比
工频电压(kV)
时间
(min)
直流电
压(kV)
泄漏电
流(μA)
高压一低压及地

低压一高压及地

绝缘油
油 别
油 号
击 穿 电 压 (kV)
第一次
第二次
第三次
第四次
第五次
平均值

结
论

试验班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-18
交 流 电 动 机 试 验 记 录
单位工程名称

工程编号

电动机位号

试验日期

铭
牌
型 号

功 率
(kW)

频 率（Hz）

额定电压
(V)

额定电流
(A)

绝缘等级

接 线

转 数
(r/min)

制 造 厂

功率因数

效 率

出厂编号

直
流
电
阻
定子绕组相别

直流电阻(Ω)

转子绕组相别

直流电阻(Ω)

各项直流电阻差别：定子 ％；转子 ％；温度 ℃
绝
缘
试
验
项
目
绕组及相别
绝缘电阻（MΩ）
吸收比
直 流 耐 压
交 流 耐 压
电压（KV）
时 间
（min）
泄漏电流（μA）
电压（KV）
时间（min）
定
子
绕
组
U-V.W.E

V-W.U.E

W-U.V.E

转子绕组

附
属
设
备
设备名称
绝缘电阻（MΩ）
直流电阻（MΩ）
温度（℃）
极性检查：
起动电阻器

可变电阻器

电机轴承绝缘电阻（MΩ）
灭磁电阻器

结
论

试验班（组）长:
质 检 员：
技术负责人：
年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-19
电 压 互 感 器 试 验 记 录
单位工程名称

工程编号

安装地点

试验日期

铭
牌
型 号

接线组别

准确等级

容量(VA)

最大容量(VA)

变压比

出厂编号
A相
B相
C相
制 造 厂

绝缘
试验
项
目

测 试 部 位
绝缘电阻(MΩ)
交流耐压
介 质 损 耗
L1相
L2相
L3相
电压(kV)
时间(min)
tgδ(%)
温度（℃）
高压一低压、辅助及地

低压一高压、辅助及地

辅助线圈一一、二次及地

直流
电阻
(Ω)
相别
一次线圈
基本二次线圈
辅助二次线圈
温度(℃)
接线组别及极性检查
L1

L2

L3

变
压
比
相别
铭牌变化
实测变比
比 差
变比误差（%）
L1

L2

L3

试验方法及仪表

空载
电流
相别
额定电压(V)
空载电流(mA)
绝缘油击
空电压
(kV)
相别
五次击穿电压平均值
L1

L1

L2

L2

L3

L3

其它
结论

试验班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-20
电 流 互 感 器 试 验 记 录
单位工程名称

工程编号

型 号

准确等级
级
级
制造厂

电流(A)

二次负荷

出厂日期

出厂编号
L1相：

L2相：

L3相：

安装地点

试验日期

绝
缘
试
验
项
测 目
试
部
位
绝缘电阻(MΩ)
交流耐压
介质损耗
L1相
L2相
L3相
电压
(kV)
时间
(min)
tgδ(%)
温度
(℃)
一次对二次及地

二次对地
级

级

直流
电阻
(Ω)
相别
一次线圈
基本二次线圈
辅助二次线圈
温度（℃）
L1

L2

L3

变
流
比
试
验
相别
铭牌变化
额定电流的％

L1

10

20

50

100

L2

10

20

50

100

L3

10

20

50

100

试验方法及仪表

极
性

L1相
L2相
L3相
励磁
特性
曲线
继电保护要求作该项试验时,可将数据及曲线填入空白表格附于此记录后
级

级

结
论

试验班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-21
电 容 器 试 验 记 录
单位工程名称

工程编号

安装地点

试验日期

电容器数量

每相数量

接 法

型 号

容量(kvA)

频率(HZ)

电压(KV)

电容量(µF)

制 造 厂

绝
缘
试
验
接 线 位 置
绝缘电阻(MΩ)
交 流 耐 压
温度(℃)
耐 压 前
耐 压 后
电压(kV)
时间(min)
两极外壳

冲
击
合
闸
试
验
次 数
电 流 (A)
各相电流差值
(%)
熔 断 器
情 况
L1 相
L2 相
L3 相
第一次

第二次

第三次

试验日期

断路器电容器、耦合电容器测量：
温度(℃)
极间绝缘电阻（MΩ）
电容量（μF）
介质损耗角正切值
tgδ(%)
局部放电量（pC）

结
论

试验班（组）长:
质 检 员：
技术负责人：

年 月 日
建设（监理）单位专业工程师:

年 月 日
DQ1-22
断 路 器 试 验 记 录
单位工程名称

试验日期

分部分项工程名称

安装地点

铭牌
型 号

开断电流(kA)

出厂日期

电压(kv)

制造厂

出厂编号

电流(A)

操作机构型号

操作电压

绝缘
试验
相别
绝缘电阻(MΩ)
交 流 耐 压
导电
回路
电阻
相别
主触头
(μΩ)
灭弧触头
(μΩ)
耐压前
耐压后
电压(kV)
时间(min)
L1

L1

L2

L2

L3

L3

机械
特性
最低合闸
电压
最低分闸
电压
合闸时间
(S)
分闸时间
(S)
合闸速度
(m/s)
分闸速度
(m/s)
合闸同期差
(m/s)

线圈
试验
项 目
合闸接触器
合闸线圈
分闸线圈
温度(℃)

直流电阻(Ω)

绝缘电阻(MΩ)

操作
时间
断路器在额定电压
分合闸操作
次数
合 闸
分 闸
真
空
度
检
查
相别
电压(kV)
时间(min)
第一次

L1

第二次

L2

第三次

L3

绝
缘
油
次 数
第一次
第二次
第三次
第四次
第五次
平均值
击穿电压(kV)

结论
及
其它

试验班（组）
