送电工程施工记录
电子表格
目 录
表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表 线记3 3
表A.4地基基坑（槽）检查记录表 线记4 4
表A.5杆塔号对照表 线记5 5
表B.1现浇、掏挖（等高）铁塔基础检查及评级记录 线基1 6
表B.2现浇、掏挖（不等高）铁塔基础检查及评级记录 线基2 7
表B.3铁塔拉线（含锚杆）基础检查及记录 线基3 8
表B.4岩石铁塔基础检查及评级记录 线基4 9
表B.5混凝土杆塔基础检查及评级记录 线基5 10
表B.6角钢插入式（等高）基础检查及评级记录 线基6 11
表B.7角钢插入式（不等高）基础检查及评级记录 线基7 12
表B.8灌注桩基础桩身检查及评级记录 线基8 13
表B.9灌注桩基础承台、连梁检查及评级记录表 线基9 14
表B.10贯入桩基础检查及评级记录 线基10 15
表B.11 挖孔桩基础检查及评级记录 线基11 16
表B.12自立式铁塔组立检查及评级记录 线塔1 17
表B.13 拉线铁塔组立检查及评级记录 线塔2 18
表B.14 铁塔拉线压接管施工检查及评级记录 线塔3 19
表B.15 混凝土电杆组立检查及评级记录 线塔4 20
表B.16 自立式钢管杆组立检查及评级记录 线塔5 21
表B.17导地线展放施工检查及评级记录表 线线1 22
表B.18 导、地线直线液压管施工检查及评级记录 线线2 24
表B.19导、地线耐张液压管施工检查及评级记录 线线3 24
表B.20导、地线紧线施工检查及评级记录表 线线4 25
表B.21导、地线附件安装施工检查及评级记录表 线线5 26
表B.22对地、风偏开方对地距离检查及评级记录 线线6 27
表B.23 交叉跨越检查及评级记录 线线7 28
表B.24 复合光缆OPGW展放施工检查及评级记录 线光1 29
表B.25 复合光缆OPGW紧线施工检查及评级记录 线光2 30
表B.26复合光缆OPGW附件安装施工检查及评级记录 线光3 31
表B.27复合光缆OPGW现场开盘测试报告 线光4 32
表B.28复合光缆OPGW接头衰减测试报告 线光5 33
表B.29复合光缆OPGW纤芯衰减测试报告 线光6 34
表B.30接地装置施工检查及评级记录 线地1 35
表B.31线路防护设施一览表 线防1 36
表C.1 分部工程质量评级统计表 线统1 37
表C.2 单位工程质量评级统计表 线统1 38
自立杆组立检查及评级记录 39

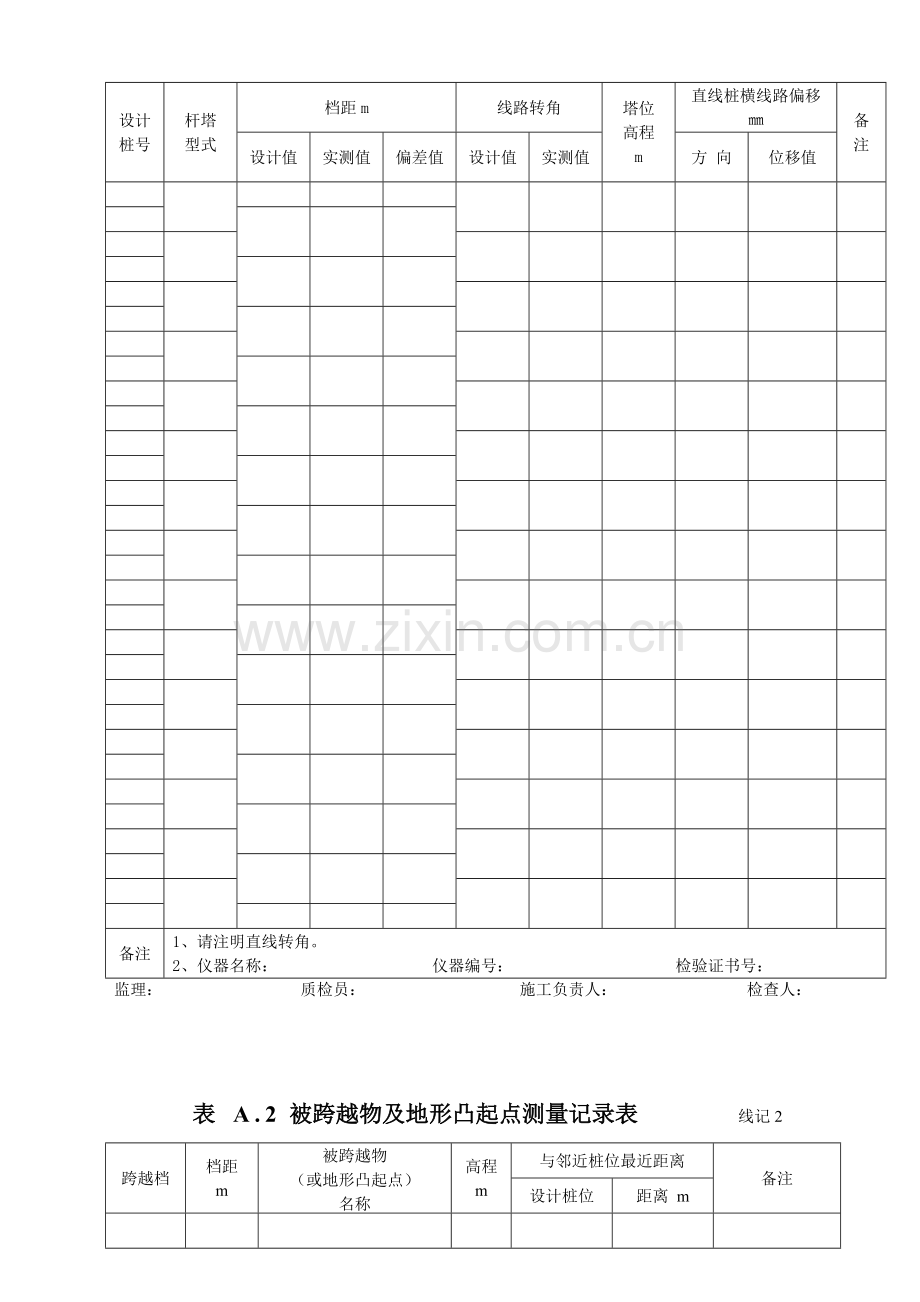

表A.1 路径复测记录表 线记1

设计桩号
杆塔
型式
档距m
线路转角
塔位
高程
m
直线桩横线路偏移㎜
备 注
设计值
实测值
偏差值
设计值
实测值
方 向
位移值

备注
1、请注明直线转角。
2、仪器名称： 仪器编号： 检验证书号：
监理： 质检员： 施工负责人： 检查人：

表A.2被跨越物及地形凸起点测量记录表 线记2
跨越档
档距
m
被跨越物
（或地形凸起点）
名称
高程
m
与邻近桩位最近距离
备注
设计桩位
距离 m

备注
仪器名称： 仪器编号： 检验证书号：
监理： 质检员： 施工负责人： 检查人：
表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表 线记3
设计
桩号

杆塔型

基础型

施工日期
年 月 日
呼称高

施工基面

检查日期
年 月 日
序号
检查项目
允许偏差
检查结果
备注
1
转角杆塔角度
设计值

0°1′30″
2
直线杆塔桩位置
㎜
横线路：50

3
基础根开及对角线尺寸㎜
设计值
AB
BC
CD
AB
BC

AC
DA
BD
CD
DA

±2‰
AC
BD

4
基础坑深
㎜
设计值：
A

B

+100，—50
C

D

5
基础坑底板断面尺寸
㎜
设计值：
A

B

—1%
C

D

6
拉线基础坑位置
㎜
设计值：
A
C
E

±1%L
B
D
F

7
拉线基础坑深
㎜
设计值：
A
B
C

+100，不允许有负偏差
D
E
F

8
拉线坑马道坡度
及方向
符合设计要求
A

B

C

D

E

F

备注
1.L为拉线基础坑中心至拉线固定总水平的距离。
2.仪器名称： 仪器编号： 检验证书号：
3.掏挖基础的尺寸不允许有负偏差。

监理： 质检员： 施工负责人： 检查人：
表A.4地基基坑（槽）检查记录表 线记4
设计
桩号

杆塔型

基础型

施工日期
年 月 日
呼称高

施工基面

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评定
1
基坑（槽）底土质类别
关键
符合设计要求
A

B

C

D

2
地质基坑草图：

施工单位代表： 年 月 日
3
监理鉴定意见：

监理代表： 年 月 日
设计核查意见：

设计代表： 年 月 日
备注
设计有验槽要求的基础填写本表。

表A.5杆塔号对照表 线记5
运行线路名称

线路设计名称（标段）

起止杆塔
设计桩号

起止杆塔
运行塔号

杆塔数量

运行塔号
所在塔情况
回路情况
运行塔号
所在塔情况
回路情况

监理负责人：
技术负责人：
填写日期 年 月 日
备注
1.所在塔情况：按实际情况，新建塔的填写设计桩号；利用旧塔的填写原线路名称及塔号。
2.回路情况：按实际情况，填写在多回路塔上运行线路所用的实际回路。

表B.1现浇、掏挖（等高）铁塔基础检查及评级记录 线基1
设计
桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评级
合格值
推荐值
A
B
C
D
1
地脚螺栓
规格、数量
关键
设计值：

符合设计要求
2
主钢筋规格、数量
关键
设计值：

符合设计要求
3
混泥土强度
关键
设计值：
试块强度： MPa
试验报告编号：

不小于设计值
4
立柱断面尺寸
mm
重要
设计值：

−1 %
−0.7 %
5
底层（掏挖）断面尺寸mm
重要
设计值：

−1 %
6
基础埋深
mm
重要
设计值：

+100，—50
+100，0
7
钢筋保护层厚度mm
重要
—5

8
整基基础中心位移
mm
重要
顺线路：
30
21

横线路：
30
21

9
整基基础扭转
（′）
重要
一般塔：
10
7

高 塔：
5
4
10
回 填 土
重要
符合GB50233-2005第4.0.7~第 4.0.10条规定

11
同组地脚螺栓中心与立柱中心偏移mm
一般
10

12
基础顶面高差mm
一般
5

13
基础根开
及对角线
尺寸/mm
设计值
一般
AB：
CD：
AC：
BC：
DA：
BD：
AB：
BC：

一般塔
±2 ‰
±1.4 ‰
CD：
DA：
高 塔：
±0.7 ‰
±0.5 ‰
AC：
BD：
14
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备注
掏挖基础的尺寸不允许有负偏差。
评级

监理： 质检员： 施工负责人： 检查人：

表B.2现浇、掏挖（不等高）铁塔基础检查及评级记录 线基2
设计
桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评级
合格值
推荐值
A
B
C
D
1
地脚螺栓
规格、数量
关键
设计值：

符合设计要求
2
主钢筋规格、数量
关键
设计值：

符合设计要求
3
混泥土强度
关键
设计值：
试块强度： MPa
试验报告编号：

不小于设计值
4
立柱断面尺寸
mm
重要
设计值：

−1 %
−0.7 %
5
底层（掏挖）断面尺寸mm
重要
设计值：

−1 %
6
基础埋深
mm
重要
设计值：

+100，—50
+100，0
7
钢筋保护层厚度mm
重要
—5

8
整基基础中心位移
mm
重要
顺线路：
30
21

横线路：
30
21

9
整基基础扭转
（′）
重要
一般塔：
10
7

高 塔：
5
4
10
回 填 土
重要
符合GB50233-2005第4.0.7~第 4.0.10条规定

11
同组地脚螺栓中心与立柱中心偏移mm
一般
10

12
基础顶面高差mm
一般
5

13
基础根开
及对角线
尺寸/mm
顺线路设计值
一般
一般塔
半
根
开
AA′
BB′
CC′
DD′

实测值
±2 ‰
±1.4 ‰

横线路
设计值
AA″
BB″
CC″
DD″

高塔

实测值

设计值
±0.7‰
±0.5 ‰
半
对角
AO
BO
CO
DO
实测值

14
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备注
掏挖基础的尺寸不允许有负偏差。
评级

监理： 质检员： 施工负责人： 检查人：
表B.3铁塔拉线（含锚杆）基础检查及记录 线基3
设计
桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评级
合格值
推荐值
A
B
C
D
E
F
1
拉线基础埋件及钢筋规格、数量
关键
符合设计要求
制作工艺良好

2
混泥土强度
关键
设计值：
试块强度： MPa
试验报告编号：

不小于设计值
3
底板断面尺寸
关键
设计值：

—1%
-0.7%
4
基础埋深
mm
重要
设计值：

+100
5
锚杆拉
线基础孔
角度
重要
2°

孔径
+20㎜

孔深
+100㎜

6
保护层厚度
mm
重要
设计值：

+100，—50
+100，0
7
回 填 土
重要
符合GB50233-2005第4.0.7~第 4.0.10条规定

8
拉线基础拉环中心与设计位置偏移
mm
重要
20
14

9
拉线基础中
心在拉线方
向的位移
mm
左右
一般
1%L
0.7%L

前后
1°
42′

10
拉线棒
外观
拉棒无弯曲、锈蚀，角度方向一致整齐

11
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备注
1.L为拉线环中心至拉线固定点的水平距离。
2.拉线基础的尺寸不允许有负偏差
评级

监理： 质检员： 施工负责人： 检查人：
表B.4岩石铁塔基础检查及评级记录 线基4
设计
桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评级
合格值
推荐值
A
B
C
D
1
地质（岩石）性能
关键
设计值：

符合设计要求
2
地脚螺栓（锚杆）
规格、数量
关键
设计值：

符合设计要求
3
锚杆孔径
㎜
关键
设计值：

嵌固式
大于设计值
钻孔式
+20，—0
4
锚杆深度
mm
关键
设计值：

符合设计要求
5
混泥土强度
关键
设计值：
试块强度： MPa
试验报告编号：

不小于设计值
6
整基基础中心位移
mm
顺线路
重要
30
21

横线路
30
21
7
整基基
础扭转
（′）
一般塔
重要
10
7

高塔
5
4
8
基础顶面高差
mm
一般
5

9
基础根
开及对
角线尺
寸mm
设计值
重要
AB: BC:
CD: DA:
AC: BD:
AB:
BC:

一般塔
±2‰
±1.4‰
CD:
DA:

高塔
±0.7‰
±0.5‰
AC:
BD:
10
防风化层
外观
符合设计要求

备注
岩石基础的尺寸不允许有负偏差。
评级

监理： 质检员： 施工负责人： 检查人：

表B.5混凝土杆塔基础检查及评级记录 线基5
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性
质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值

1
预制件规格、数量
关键
符合设计要求

2
预制件强度
关键
设计值：
试块强度 MPa
试验报告编号：

符合设计要求
3
拉环、拉棒规格、数量
关键
符合设计要求

4
底盘埋深
mm
关键
设计值：
左

右

+100，-50
+100，-40
5
拉盘埋深
mm
关键
设计值：
A
B
C
D

+100

6
底盘高差
关键
±20
左

右

7
基础中
心位移
mm
顺线路
关键
50
35

横线路
50
35

8
回填土
关键
符合GB50233-2005第4.0.7~第4.0.10条规定

9
根开尺寸
mm
一般
设计值：

110 kV
±30
±4%
220 kV
±5‰
±4‰
10
迈步
一般
110 kV

30
21
220 kV
1%D
0.7%D
11
拉线盘中心位移

一般
沿拉线方向，其左、右：1%L

沿拉线方向，其前、后：1°
13
拉 线 棒
外观
拉棒无弯曲、锈蚀
角度方向一致整齐

备 注
1.底盘高差以立杆后横担安装孔高差为准。
2.L—为拉线盘中心至拉线挂点的水平距离。
3.D—为两底盘根开值。
4.拉线基础的尺寸不允许有负偏差。
评 级

监理： 质检员： 施工负责人： 检查人：

表B.6角钢插入式（等高）基础检查及评级记录 线基6
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值
A
B
C
D
1
插入角钢、主筋
规格、数量
关键
设计值：

符合设计要求
2
混泥土强度
关键
设计值：
试块强度 MPa
试验报告编号：

不小于设计值
3
底板断面尺寸
关键
设计值：

—1%
—0.7%
4
基础埋深
mm
关键
设计值：

+100，-50
+100，-0
5
钢筋保护层厚度
mm
重要
—5

6
立柱断面尺寸
重要
设计值：

—1%
—0.7%
7
基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

8
整基基础扭转
（′）
□
一般塔
重要
10
7

9
回填土
重要
符合GB50233-2005第4.0.7~第4.0.10条规定

10
角钢形心对立柱中心偏移
mm
一般
10

11
主角钢顶棱相对高差mm
一般
5

12
插入式角钢露出基础顶面高度
mm
一般
设计值：

+100，—5
13
基础立柱倾斜度
一般
设计值：

±1%
14
插入式角钢顶棱根开及对
角线
设
计
值
一般
AB：　　　　BC：
CD： DA：
AC： BD：
AB： BC：

CD： DA：
□
一般塔
±2‰
±1.4‰
AC： BD：
备 注

评 级

监理： 质检员： 施工负责人： 检查人：
表B.7角钢插入式（不等高）基础检查及评级记录 线基7
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值
A
B
C
D
1
插入角钢、主筋
规格、数量
关键
设计值：

符合设计要求
2
混泥土强度
关键
设计值：
试块强度 MPa
试验报告编号：

不小于设计值
3
底板断面尺寸
关键
设计值：

—1%
—0.7%
4
基础埋深
mm
关键
设计值：

+100，-50
+100，-0
5
钢筋保护层厚度
mm
重要
—5

6
立柱断面尺寸
重要
设计值：

—1%
—0.7%
7
基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

8
整基基础扭转
（′）
□
一般塔
重要
10
7

9
回填土
重要
符合GB50233-2005第4.0.7~第4.0.10条规定

10
角钢形心对立柱中心偏移mm
一般
10

11
主角钢顶棱相对高差mm
一般
5

12
插入式角钢露出基础顶面高mm
一般
设计值：

+100，—5
13
基础立柱倾斜度
一般
设计值：

±1%
14
插入式角钢顶棱根开及对
角线
顺线路
设计值
一般
±2‰
±1.4‰
半
根
开
AA′
BB′
CC′
DD′

实测值

横线路
设计值
AA″
BB″
CC″
DD″

实测值

设计值
半
对
角
AO
BO
CO
DO

实测值

备注

评 级

监理： 质检员： 施工负责人： 检查人：
表B.8灌注桩基础桩身检查及评级记录 线基8
设计桩号

杆塔型

基础型

桩孔号

现场负责人

成孔
方式

灌注
日期
年月日时起
浇制温度
技术负责人

年月日时
°C
钻孔直径
㎜
钻孔深度
㎜
孔底沉淀层厚度
㎜
混泥土
设计标号

材料用量
㎏/m3
水
水泥
砂
石

水泥品种

砂规格

石粒径
㎝
坍落度
㎜
试块强度试验报告编号
MPa
钢筋笼长度
m
钢筋笼直径
㎜
箍筋间距
㎜
加强筋间距
㎜
主筋规格
㎜
数量

间距
㎜
护筒顶标高

漏斗体积
m3
导管截面积
㎡
导管编组情况

导管总长度
m
封水方法

隔水栓剪断拉线时下降深度
m
充盈系数

设计混泥土量： m3
实际灌注混泥土量 ： m3
灌注
时间
拆管
次序
混泥土灌注量
孔内混泥土面标高m
拆管长度m
埋管深度m
图例
斗数
折算量m3

漏斗

护管
护筒标高
护筒

混泥土面标高
大概
埋深

备注
此记录每根桩填写一份
评级

监理： 质检员： 施工负责人： 检查人：

表B.9灌注桩基础承台、连梁检查及评级记录表 线基9
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值
A
B
C
D
1
地脚螺栓规格、数量
关键
符合设计要求

2
钢筋规格、数量
关键
符合设计要求

3
混泥土强度
关键
设计值：
试块强度 MPa
试验报告编号：

不小于设计值
4
连梁（承台）标高
m
重要
设计值：

符合设计要求
5
桩顶清淤
重要
符合二次灌注要求、清淤彻底

6
连梁（承台）断面尺寸
重要
设计值：
AB
BC
CD
DA

—1%
—0.7%

7
连梁钢筋保护层厚度mm
重要
—5

8
基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

9
整基基础扭转
（′）
□一般塔
重要
10
7

□高塔
5
4

10
同组地脚螺栓中心对立柱中心偏移mm
一般
10
A
B
C
D

11
基础顶面高差
mm
一般
5

12
基础根开及对
角线尺寸mm
设
计
值
一般
AB：　　　　BC：
CD： DA：
AC： BD：
AB：
BC：

CD：
DA：

□一般塔
±2‰
±1.4‰
AC：
BD：
□高塔
±0.7‰
±0.5‰

13
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备 注

评 级

监理： 质检员： 施工负责人： 检查人：
表B.10贯入桩基础检查及评级记录 线基10
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值
A
B
C
D
1
地脚螺栓规格、数量
关键
设计值：

符合设计要求
2
主钢筋规格、数量
关键
设计值：

符合设计要求
3
预制桩规格、数量
关键
符合设计要求

4
混泥土强度
关键
设计值：
试块强度 MPa
试验报告编号：

不小于设计值
5
连梁（承台）标高
重要
符合设计要求

6
连梁（承台）断面尺寸mm
重要
设计值：
AB
BC
CD
DA

—1%
—0.7%

7
连梁钢筋保护层厚度mm
重要
—5

8
基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

9
整基基础扭转
（′）
□一般塔
重要
10
7

□高塔
5
4

10
同组地脚螺栓中心对立柱中心偏移mm
一般
10
A
B
C
D

11
基础顶面高差
mm
一般
5

12
基础根开及对
角线尺寸mm
设
计
值
一般
AB：　　　　BC：
CD： DA：
AC： BD：
AB：
BC：

CD：
DA：

□一般塔
±2‰
±1.4‰
AC：
BD：
□高塔
±0.7‰
±0.5‰

13
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备 注

评 级

监理： 质检员： 施工负责人： 检查人：

表B.11 挖孔桩基础检查及评级记录 线基11
设计桩号

杆塔型

施 工
基 面

施工日期
年 月 日
基础型式

检查日期
年 月 日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检 查 结 果
评 级
合格值
推荐值
A
B
C
D
1
地脚螺栓规格、数量
关键
设计值：

符合设计要求
2
主钢筋规格、数量
关键
设计值：

符合设计要求
3
混泥土强度
关键
设计值：
试块强度 MPa
试验报告编号：

不小于设计值
4
桩深
mm
关键
设计值：

不小于设计值
5
桩径
mm
重要
设计值：

—50
不小于设计值
6
钢筋保护层厚度mm
重要
设计值：

—10
7
基础中心位移
mm
顺线路
重要
30
21

横线路
30
21

8
整基基础扭转
（′）
□一般塔
重要
10
7

□高塔
5
4

9
同组地脚螺栓中心对立柱中心偏移mm
一般
10
A
B
C
D

10
基础顶面高差
mm
一般
5

11
基础根开及对
角线尺寸mm
设
计
值
一般
AB：　　　　BC：
CD： DA：
AC： BD：
AB：
BC：

CD：
DA：

□一般塔
±2‰
±1.4‰
AC：
BD：
□高塔
±0.7‰
±0.5‰

12
混泥土表面质量
外观
外观质量无缺陷及表面平整光滑

备 注

评 级

监理： 质检员： 施工负责人： 检查人：

表B.12自立式铁塔组立检查及评级记录 线塔1
设计
桩号

铁塔
型式

呼称高

施工日期
年 月 日
塔全高

检查日期
年 月 日
序号
检查（检验）项目
性质
质量标准（允许偏差）
检查结果
评定
合格值
推荐值
1
部件规格、数量
关键
符合设计要求

2
节点间主
