主体砖砌体工程技术交底.doc

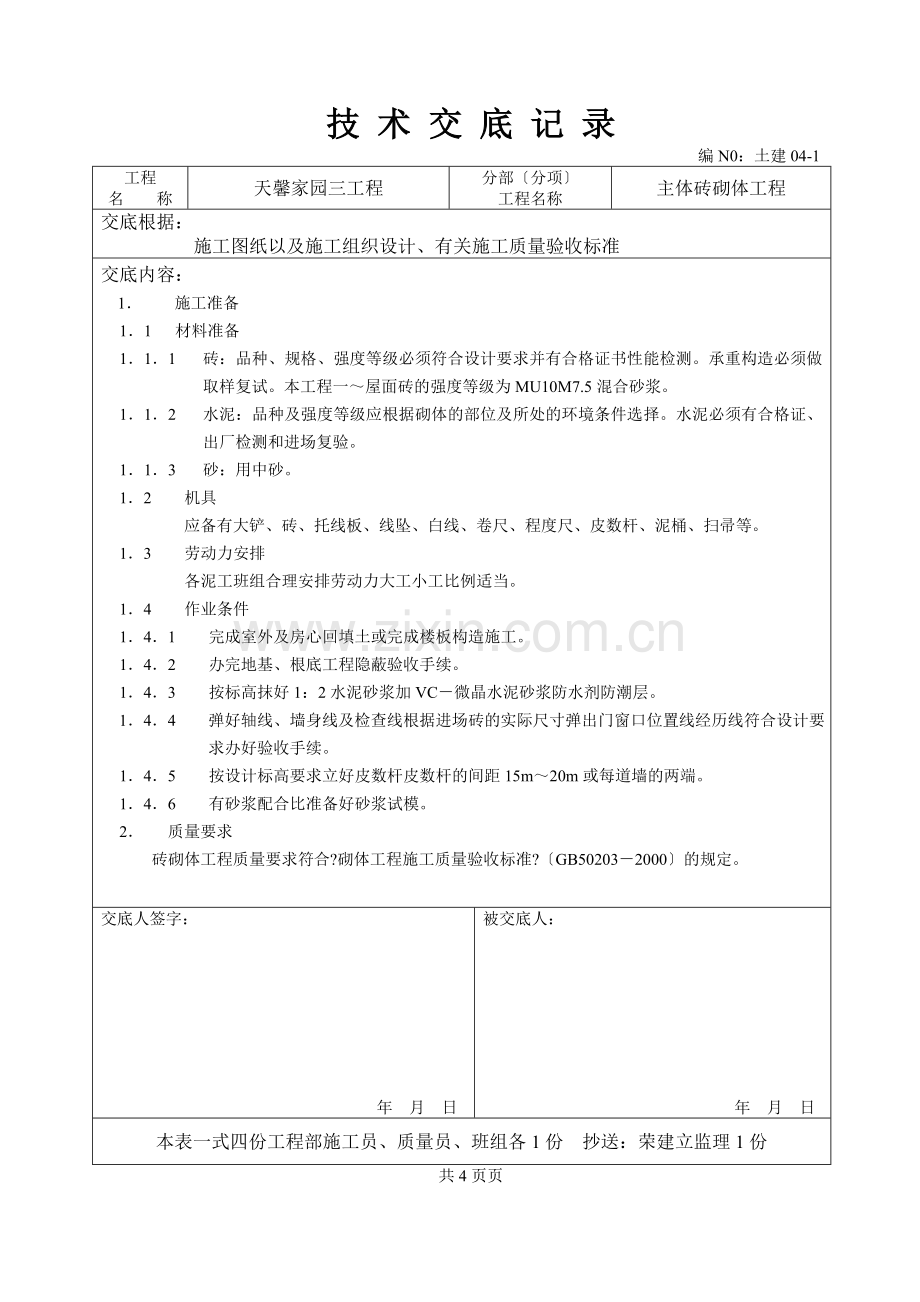

技 术 交 底 记 录
编N0：土建04-1
工程
名 称
天馨家园三工程
分部〔分项〕
工程名称
主体砖砌体工程
交底根据：
施工图纸以及施工组织设计、有关施工质量验收标准
交底内容：
1． 施工准备
1．1 材料准备
1．1．1 砖：品种、规格、强度等级必须符合设计要求并有合格证书性能检测。承重构造必须做取样复试。本工程一～屋面砖的强度等级为MU10M7.5混合砂浆。
1．1．2 水泥：品种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有合格证、出厂检测和进场复验。
1．1．3 砂：用中砂。
1．2 机具
应备有大铲、砖、托线板、线坠、白线、卷尺、程度尺、皮数杆、泥桶、扫帚等。
1．3 劳动力安排
各泥工班组合理安排劳动力大工小工比例适当。
1．4 作业条件
1．4．1 完成室外及房心回填土或完成楼板构造施工。
1．4．2 办完地基、根底工程隐蔽验收手续。
1．4．3 按标高抹好1：2水泥砂浆加VC－微晶水泥砂浆防水剂防潮层。
1．4．4 弹好轴线、墙身线及检查线根据进场砖的实际尺寸弹出门窗口位置线经历线符合设计要求办好验收手续。
1．4．5 按设计标高要求立好皮数杆皮数杆的间距15m～20m或每道墙的两端。
1．4．6 有砂浆配合比准备好砂浆试模。
2． 质量要求
砖砌体工程质量要求符合?砌体工程施工质量验收标准?〔GB50203－2000〕的规定。
交底人签字：

年 月 日
被交底人：

年 月 日
本表一式四份工程部施工员、质量员、班组各1份 抄送：荣建立监理1份
共4页页

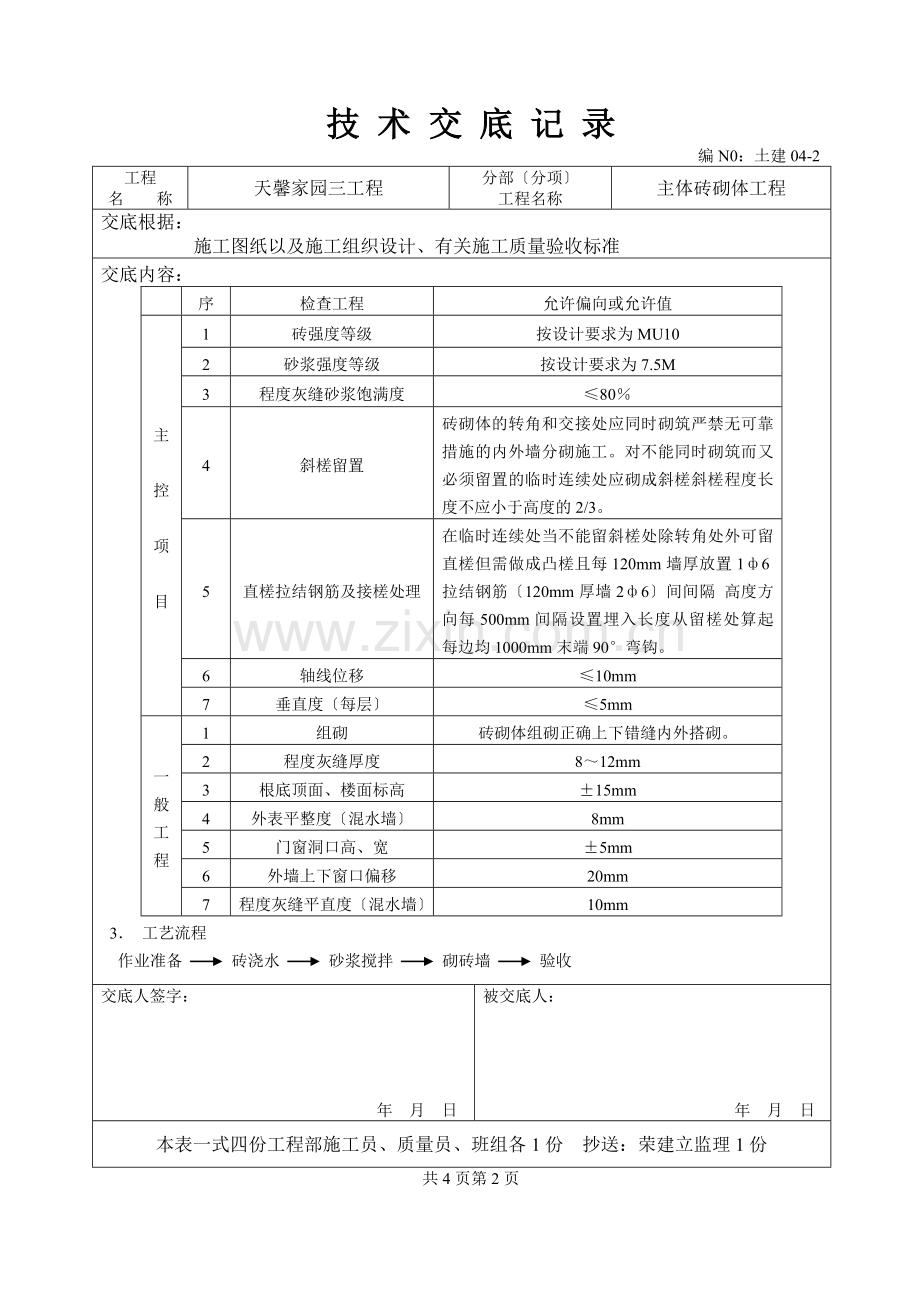

技 术 交 底 记 录
编N0：土建04-2
工程
名 称
天馨家园三工程
分部〔分项〕
工程名称
主体砖砌体工程
交底根据：
施工图纸以及施工组织设计、有关施工质量验收标准
交底内容：

序
检查工程
允许偏向或允许值

主

控

项

目
1
砖强度等级
按设计要求为MU10
2
砂浆强度等级
按设计要求为7.5M
3
程度灰缝砂浆饱满度
≤80％
4
斜槎留置
砖砌体的转角和交接处应同时砌筑严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时连续处应砌成斜槎斜槎程度长度不应小于高度的2/3。
5
直槎拉结钢筋及接槎处理
在临时连续处当不能留斜槎处除转角处外可留直槎但需做成凸槎且每120mm墙厚放置1ф6拉结钢筋〔120mm厚墙2ф6〕间间隔 高度方向每500mm间隔设置埋入长度从留槎处算起每边均1000mm末端90°弯钩。
6
轴线位移
≤10mm
7
垂直度〔每层〕
≤5mm
一般工程
1
组砌
砖砌体组砌正确上下错缝内外搭砌。
2
程度灰缝厚度
8～12mm
3
根底顶面、楼面标高
±15mm
4
外表平整度〔混水墙〕
8mm
5
门窗洞口高、宽
±5mm
6
外墙上下窗口偏移
20mm
7
程度灰缝平直度〔混水墙〕
10mm
3． 工艺流程
作业准备 砖浇水 砂浆搅拌 砌砖墙 验收
交底人签字：

年 月 日
被交底人：

年 月 日
本表一式四份工程部施工员、质量员、班组各1份 抄送：荣建立监理1份
共4页第2页
技 术 交 底 记 录
编N0：土建04-3
工程
名 称
天馨家园三工程
分部〔分项〕
工程名称
主体砖砌体工程
交底根据：
施工图纸以及施工组织设计、有关施工质量验收标准
交底内容：
4． 操作工艺
4．1．1 砖浇水
砌体用砖必须在砌筑前一天浇水潮湿常温施工不得用干砖上墙；雨季不使用含水率达饱和状态的砖砌墙。
4．1．2 砂浆搅拌
砂浆配合比采用重量比计量误差应控制在：水泥±2％掺合料±5％。机械搅拌时间不得少于2分钟。
4．1．3 砌砖墙
4．1．3．1 组砌：砌体宜采用一顺一丁砌法。
4．1．3．2 排砖摞底：外墙第一层砖摞底时两山墙排丁砖其他排条砖。第一皮至第三皮采用普通粘土砖。根据弹好的门窗口位置线及构造柱的尺寸认真核对窗间墙、垛尺寸其长度是否符合砖模数。七分头或丁砖排在窗口中间附墙垛或其他不明显的部位。另外在排砖时还要考虑在门窗口上边的砖墙合拢时不出现斩砖。所以排砖时必须全盘考虑。
4．1．3．3 选砖：砌外墙选择棱角整齐无弯曲、裂纹颜色均匀规格根本一致。
4．1．3．4 盘角：砌砖前应先盘好角每次盘角不要超过五层新盘的大角及时进展吊、靠如有偏向及时修整。盘角时要仔细对照皮数杆的砖层和标高控制好灰线大小使程度缝均匀一致。大角盘好后再复查一次平整和垂直完全符合要求后再挂线砌墙。
4．1．3．5 挂线：长墙几个人共用一根通线中间应设几个小支点小线要拉紧每层砖都要穿线看齐使程度缝均匀一致平直通顺。
4．1．3．6 砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一〞砌砖法。砌砖时砖要放平。砌砖一定要跟线“上跟线下跟棱左右相邻要找平〞砌砖砂浆要随搅拌随使用混合砂浆在4小时内用完。
4．1．3．7 预埋木砖和墙体拉结钢筋：木砖预埋时应小头在外大头在内每边放3块。预埋木砖要提早做好沥青防腐处理。
墙体拉结筋的位置、规格、数量、间距均按构造设计总说明要求留置不得错放漏放。
交底人签字：

年 月 日
被交底人：

年 月 日
本表一式四份工程部施工员、质量员、班组各1份 抄送：荣建立监理1份
共4页第3页
技 术 交 底 记 录
编N0：土建04-4
工程
名 称
天馨家园三工程
分部〔分项〕
工程名称
主体砖砌体工程
交底根据：
施工图纸以及施工组织设计、有关施工质量验收标准
交底内容：
4．1．3．8 安装预应力多孔板：安装预应力多孔板时其标高、位置及型必须准确坐灰饱满。如坐灰厚度超过20mm时要用细石砼铺设。
4．1．3．9 构造柱做法：在构造柱连接处必须砌成马牙槎每一个马牙槎高度方向应不大于300mm并且是先退后进。拉结筋：ф6@500从构造柱柱边算起伸入墙体不小于1000mm。
4．1．3．10 每层承重墙最上一皮砖应是整砖丁砌层。
5． 成品保护
5．1 墙体拉结筋、抗震构造柱钢筋及各种预埋件、暖卫、电气线等均应注意保护不得任意拆改或破坏。
5．2 砂浆稠度应适宜砌墙时应注意砂浆溅脏墙面。
5．3 搭设脚手架或操作平台时要认真操作防止碰撞刚砌好的砖墙。
5．4 尚未安装楼板或面层板的墙和柱当可能遇到大风时应采取临时支撑等措施保证施工中墙体的稳定性。
6． 环境保护
参见以前技术交底记录的有关章节。
交底人签字：

年 月 日
被交底人：

年 月 日
本表一式四份工程部施工员、质量员、班组各1份 抄送：荣建立监理1份
共4页第4页
