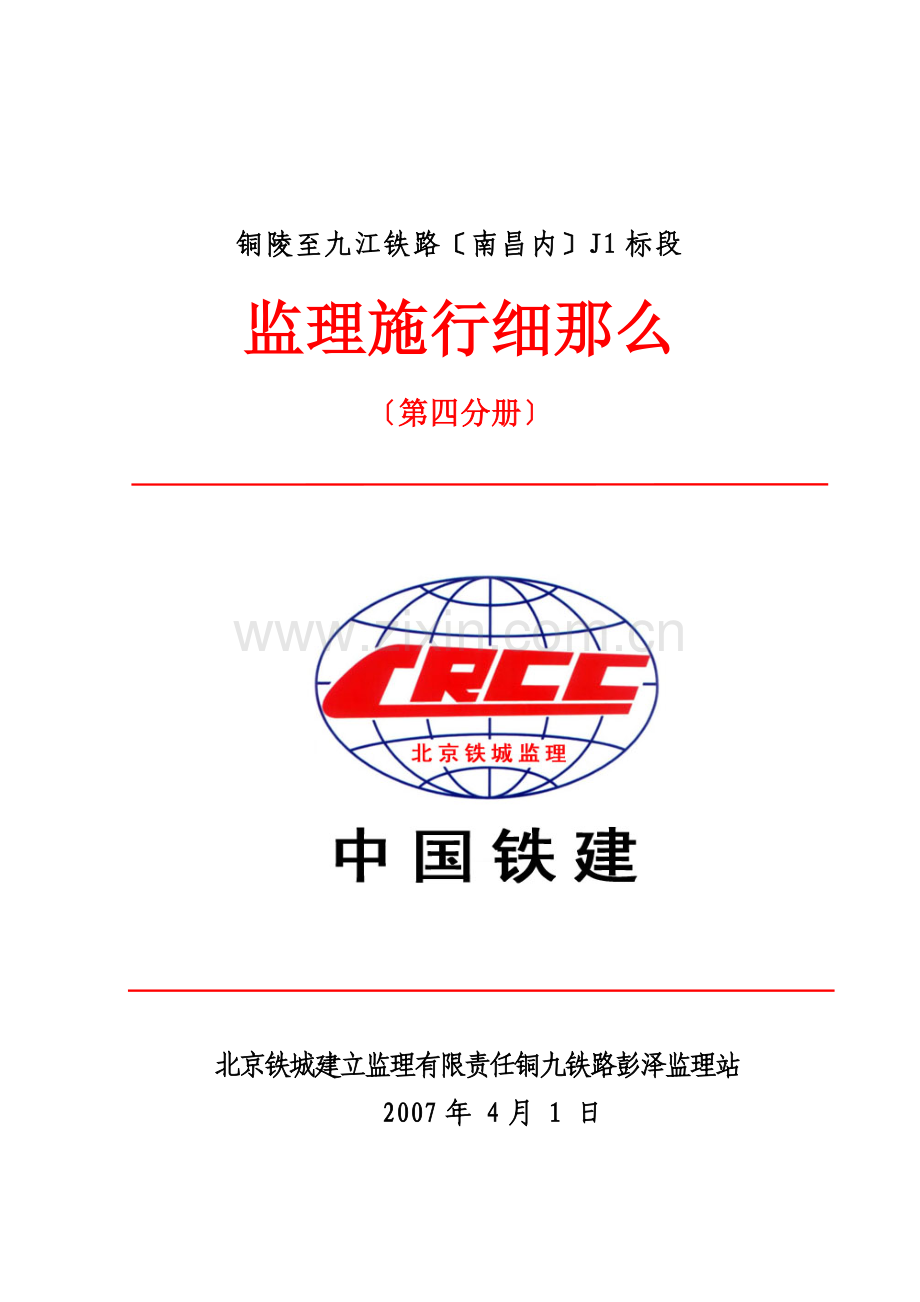

铜九铁路（南昌局管内）J1标监理实施细则.doc

铜陵至九江铁路〔南昌内〕J1标段
监理施行细那么
〔第四分册〕

北京铁城建立监理有限责任铜九铁路彭泽监理站
2007年 4月 1 日

目 录

13 通信工程监理施行细那么
14 信工程监理施行细那么
15 电力工程监理施行细那么

13 通信工程监理施行细那么
13.1监理工作范围及编制根据
监理工作范围
监理工作范围为新建铁路铜陵至九江线〔南昌内〕TXD标段通信工程里程DK1+586～DK239+3.53和ZDK234+500～九江通信站引入九江地区两段的通信改建和新建工程〔正线里程88.6公里〕经施工技术交底确认的施工设计图以及变更设计包括的测量工作。
⑴ 干线通信系统：
采用STM-4〔1+1〕光同步数字传输系统在九江设ADM-4设备一套和传输网网设备一套。区段通信传输系统采用STM-4〔1+0〕光同步数字传输及接入系统在九江设一套OLT设备和一套接入网网设备。
⑵ 交换系统：
在九江新设2000线程控交换机将铜九线香隅〔不含〕至九江沿线各站的自动 用户及九江地区新增的自动 用户纳入该交换机。
⑶ 区段及站场通信
采用数字调度专用通信系统。
⑷ 无线通信：
采用无线列调400M B制式。
⑸ 计算机网络：
包括到发、引导显示、客运播送等系统设备。
编制根据
l 已批准的铜陵至九江铁路〔南昌内〕TXD标段监理规划；
l 和建立部、公布的有关工程建立的政策、法规及法律等；
l 经建立或主部门批准的本工程设计及变更设计总概算或修正概算；
l 南昌铁路及本工程主部门签发的与本工程有关的法规性、和；
l 施工组织设计；
l ?铁路通信工程施工质量验收?；
l ?铁路通信设计?；
l ?铁路工程施工平安技术规程?；
l 同建立签定的?委托监理合同?；
l 铜九线站后工程通信施工设计。
l 新技术、新设备、新材料经相关部门批准使用的及设计或厂家的技术说明；
13.2专业工程特点
13.2.1工紧、施工组织难度大
本标段工程工紧战线长参建多协调配合工作量大。建立队伍分布全线理跨度大。本工程施工时站前、站后各专业工程同施工互相制约影响。因此在施工中服从建立的指导主动与线路、房建、电力等各专业做好配合协调工作是确保本工程按、优质完成的重要条件。
13.2.2对已完工程的保护及恢复至关重要
在工程施行过程中除对本专业已完工程和已安装设备采取有效保护措施外实在作好对其他专业已完工程的保护及破坏的恢复工作到达其原有是施工现场理的重点之一。
13.2.3环保水保要求高
施工时必须严格执行及当地环境保护、水土保持政策及法规要求采取积极可行措施主动与各方配合保持当地生态环境作好水土保持减少对环境破坏满足建立生态环保绿色铁路的目的。
13.3监理工作重点及工作流程
工作重点
本标段通信工程有6个：光电缆线路1个光纤用户接入网及中间站通信电源1个列车无线调度通信1个区段通信1个站场通信1个车站客运信息系统1个。分部工程19个分项工程48余个主要的分部工程有：建筑安装、光电缆电气特性、用户接入网设备安装、用户接入网系统检测、中间站电源、铁塔和天馈线、列车无线调度设备、系统检测、设备安装、客运播送系统分项工程有：线路建筑安装、电缆接续及引入、光接续及引入、电缆线路电气特性检测、光线路电气特性检测、用户接入网设备安装、用户网络接口检测、系统性能检测、电源与接地系统检测、铁塔根底、铁塔安装、天馈线、中断器及区间中继器、无线设备、客运播送系统设备安装等。
光电缆线路
本工程在标段内同沟敷设HEYFLT23 7×4×0.9型低频电缆和20芯单模直埋光缆正线里程88.6公里。
控制工程：施工工序光电缆线途径路复——光电缆单盘测试——光电缆配盘——线路敷设-——接续——测试；
材料到场检查；单盘测试指标；径路确认〔对照设计图纸〕；线路埋深；防护；与相关建筑间隔 控制；绝缘控制；标桩埋设；最小弯曲半径；线路余留；光电缆引入；光电缆接续指标；音频测试指标；光缆接续损耗；光中继段测试等
光纤用户接入网及中间站通信电源
本工程接入网系统由STM-4〔1+0〕系统组成九江通信站设OLT在九江车站、琵琶湖工业站、刘家湾、湖口、流泗、彭泽、泉山、马当设STM-4〔ADM〕设备。并设相应的开关电源设备。
控制工程：设备开箱、检验；设备安装位置；设备安装及加固方式；设备配线；地线连接；节点接口检测；功能实验；系统性能检测；网功能试验；电源柜及配线检查；电源柜安装位置及方式；电源接地装置检验；电源柜绝缘测试；电源系统功能试验等。
列车无线调度通信
本工程采用无线列调400M B制式,主要包括安装铁塔及天线、互控中继台、车站台、机车台、便携台、机车出入库设备、列车尾部装置等设备的安装、调试。
控制工程：铁塔根底深度、标高及塔靴安装位置；根底用混凝土规格及强度；钢筋绑扎方式；根底程度及塔靴高度、中心间隔 ；铁塔高度和垂直度；天线加挂支柱高度及方位；平台位置及尺寸；爬梯设置方式；防雷装置、接地引下线和接地电阻；天线、馈线现场到货检查；天线、馈线安装常规检查；天线避雷针安装；馈线驻波比；馈线引入检查；无线设备到场检查；设备地线检查；设备安装位置及方式；设备配线；信道传输性能检查；系统功能试验等。
区段通信
本次工程区间设通话柱。
控制工程：设备开箱检验；区间 安装方式及；各终端设备安装位置；设备配线用电缆检查；回线运用等。
站场通信
本次工程设数字调度系统；在九江新设2000线程控交换机将铜九线香隅〔不含〕至九江沿线各站的自动 用户及九江地区新增的自动 用户纳入该交换机。
控制工程：站场光电缆单盘测试指标；线路建筑埋深及防护；站场电缆电特性指标；站场设备现场检验；设备安装位置及方式；设备配线；系统检测：调度台功能实验值班台功能实验数调设备的接入及录音功能实验音频特性实验2M链路误码测试站场 系统的通话、切换、网功能实验；站场电源系统一般工程检验；机房防雷设备检验；接地电阻检验等。
车站客运信息系统
包括到发、引导显示、客运播送等系统设备。
控制工程：车站综合布线系统的线现场检查；电缆桥架、线安装位置与走向；金属桥架及线槽的电气连通和接地；到场检查；设备配线；设备安装位置；客运播送系统设备系统检测；及引导显示系统设备现场检查；显示屏安装位置及方式；接地检测；及引导显示系统系统检测等。
13.3.2工作流程
施工阶段监理工作的主要为工程质量控制、工程进度控制、工程控制、施工平安控制、合同理、信息理及组织协调流程如下：
⑴熟悉施工图纸并参与图纸会审和设计交底。
⑵审查施工提报的施工组织设计、施工方案提出审核并监视其施行。
⑶审核并确认总承包选择的分包。
⑷监视承包严格按照施工图纸及有关并遵照及发布的政策、法、法规、、规程、及理程序施工控制工程质量及进度。
⑸审查主要建筑材料、构配件、主要设备的订货审核其质量、性能是否满足设计要求及有关、现行政策、法的规定。
⑹审核及会签工程变更参与对工程质量问题的处理。
⑺协调建立与承包的争议检查工程进度情况协调各方之间的关系处理需要解决的问题。
⑻监视施工现场平安防护、消防、文明施工及环保卫生情况并提出改良。
⑼组织工程阶段性验收及开工预验收提出工程质量评估。
⑽参加工程开工验收。
⑾保修阶段进展定回访对建立反映的工程质量缺陷进展检查和记录并对质量缺陷原因及责任进展调查和确定责任归属对承包在保修书规定的内容和范围内质量缺陷修复的质量进展检查监视验收。
13.4监理工作控制要点、目的及监控手段
控制要点
⑴施工准备阶段
a.协助建立组织设计技术交底；
b.审查施工组织设计；
c.审查施工质量保证体系；
d.核查施工机械、人员、设备及材料进场情况；
e.审查开工准备情况及开工条件。
⑵施工过程
a.进场材料、配件、设备的质量控制；
b.对施工过程的巡视检查和检测；
c.隐蔽工程的质量检查验收；
d.工序〔工艺〕质量的检查验收；
e.核查施工按要求进展的见证取样试验或平行检测结果。
⑶工程验收
a.检验审批质量检查验收；
b.分项工程的质量检查验收；
c.分部工程质量检查验收；
d.工程质量的检查验收。
1控制目的
监理工作应按委托监理合同和监理的要求实现合同约定的目的。工程一次验收合格率100全线一次开通系统建成。
13.4.3监控手段
⑴审检与批准。对施工组织设计施工方案进展审查批准对进场材料的质量证明进展审查并抽样检查对混凝土配合比的审查与批准等。
⑵施工过程的巡视和检查。监理工程师要经常进展现场巡视检查对隐蔽工程进展旁站监理。对违背操作规程影响工程质量的施工活动及时加以制止。
⑶对重点部位和关键工序旁站：除隐蔽工程验标要求外对监理委托合同中已明确规定需要旁站的部位和工序等。
⑷试验与检测：要求施工按照规定的工程、频率和进展试验和检测并作为质量验收的根据。
⑸质量信息搜集与分析：建立质量信息搜集系统定进展整理和分析。
⑹指：对施工违背施工图纸、合同、的施工行为及时发出监理工程师指。
⑺暂停工程施工：对施工严重违背合同和设计的施工行为或恶劣的质量后果及时发出暂停工程施工指。
⑻质量检查验收严格按照?铁路工程施工质量验收?对检验批分项、分部、工程进展验收。
13.5监理工作及措施
13.5.1施工准备阶段
a.协助建立组织设计技术交底；
b.审查承包的施工组织设计质量保证体系、机械、人员、设备及材料进场情况；
c.检查承建开工准备情况：审批开工是否具备开工条件。
13.5.2施工过程
a.审查进场材料构配件质量证明和相关资料；
b.对施工过程进展定或不定的随工巡视检查和检测；
c.按及委托合同要求对隐蔽工程工程重点部位和关键工序进展旁站监理；
d.按要求对部原材料抽样检验工艺试验进展检查审核；
e.对施工进展抽样试验的频率抽样和试验程序进展有效的监视监理工程师按规定进展平行检验或见证试验；
f.对施工按要求进展的检测、试验工程的检测、试验方案、设备及进展审查批准。对检测、试验的施行进展现场监视。
13.5.3工程验收
工程质量验收的根据:a.铁路工程施工质量验收；b.施工合同；c.设计图纸〔包括设计变更〕；d.施行过程中形成的。
验收工作程序和组织:a.专业监理工程师组织施工专职质量检察员等对自检合格的检验批、分项工程进展验收按规定填写和签认检验批、分项工程质量验收记录；b. 分部工程由总监理工程师组织施工工程建立专职质量检查人员进展分部工程的验收按规定填写和签认验收记录；c.工程完工后监理工程要求施工自行组织有关人员进展检查验收合格后报监理工程师复核复核通过后再向建立提交工程验收。建议组织总监理工程师施工、设计工程负责人进展工程验收并按规定填写和签认验收记录。
13.5.4工程质量缺陷的处理
a.当质量缺陷发生在萌芽状态时监理工程师应及时发出警告信息要求施工立即变换不合格材料、设备或不称职的施工人员或要求立即改变不正确的施工及操作工艺。
b.当质量缺陷正在出现时监理工程师应按受权及合同规定向施工发出暂停施工〔先口头后书面〕并向建立。待施工采取了能足以保证工程质量的有效措施并对质量缺陷进展了有效补救处理后再书面恢复施工。
c.当质量缺陷发生在某道工序或分项工程完工以后而且质量缺陷的存在将对下道工序分项工程产生质量影响时监理工程师应回绝验收或工程计量要求施工进展返工或进展处理。

14 信工程监理施行细那么
14.1监理工作范围及编制根据
监理工作范围
监理工作范围为新建铁路铜陵至九江段〔南昌内〕新线部信工程里程DK1+586～DK238+100〔站后73.514公里〕经施工技术交底确认的施工设计图以及变更设计包括的测量工作。
编制根据
l 已批准的铜陵至九江铁路〔南昌内〕TXD标段监理规划；
l 和建立部、公布的有关工程建立的政策、法规及法律等；
l 经建立或主部门批准的本工程设计及变更设计总概算或修正概算；
l 南昌铁路及本工程主部门签发的与本工程有关的法规性、和；
l 施工组织设计；
l ?铁路信工程施工质量验收?；
l ?铁路信设计?；
l ?铁路工程施工平安技术规程?；
l 同建立签订的?委托监理合同?；
l 铜九线站后工程信施工设计。
l 新技术、新设备、新材料经相关部门批准使用的及设计或厂家的技术说明。
14.2专业工程特点
新建铁路铜陵至九江段〔南昌内〕新线部信工程主要有新建马当、泉山、彭泽、流泗、湖口、刘家湾6站车站信每站的信系统均由微机联锁系统、TDCS行车指挥系统、信设备的监控维护系统组成站间闭塞方式为单线半自动闭塞各站的进站口安装有点式应答器设备。主要工程数量联锁道岔34组半自动闭塞设备6站；行车指挥设备74.8正线公里。
14.3监理工作流程
14.3.1工作流程
⑴准备阶段
a.专业监理工程师对施工图纸进展认真审核参加图纸会审和设计技术交底提出图纸审查。
b.审查施工组织设计和施工方案。
c.组织专业监理工程师认真审查施工组织设计、汇总施工组织审查再与承包磋商施工组织设计的审查最后通过审查认可提出书面。
⑵施工过程
在本工程施工过程中对、进度和质量目的进展动态跟踪主要抓好以下几点工作：a.审查施工进度方案；b.审查和会签设计变更、工地洽商纪录；c.主要材料、器材和设备复核；d.核定施工试验；e.检查、核定隐蔽工程签署记录；f.审阅施工记录和安装记录；g.检查、核定综合联锁试验并签证；h.参加、分部、分项、检验批工程质量验收。主要包括：、分部、分项、检验批工程质量评定核查；质量综合评定监理；填写核查监理表等。
⑶工程验收
审查承包提出有关验收的技术资料
工程总监理工程师组织各专业有关验收资料的审查汇总；
参加由建立组织的验收工作；
写出验收监理。
⑷监理工作总结与评定
a.总结监理组施行监理的经历教训；
b.整理监理资料做好归档工作；
c.写出监理总结。
14.4监理工作控制要点、目的及监控手段
控制要点、目的
工程质量是整个建立监理工作的核心与进度控制、控制互相制约；坚持“严格要求、一丝不苟、实事求是、公正合理、热情效劳〞的原那么；遵循〞预防为主、动态理、跟踪监控〞实现工程质量总目的。
14.4.2监控手段
⑴协助建立做好施工现场的准备工作为承包施工创造有利条件；
⑵审查确认施工分包；
⑶做好器材、材料和设备检验与检查工作确认其质量；
⑷检查施工机械和机具保证施工质量；
⑸审查施工组织设计；
⑹检查并协助搞好各项消费环境、劳动环境、理环境条件；
⑺进展施工工艺过程质量控制；
⑻检查工序质量严格工序交接检查制度；
⑼做好各项隐蔽工程的检查工作；
⑽进展质量监视行使质量监视权；
⑾认真做好质量签证工作行使质量否决权协助做好付款控制；
⑿组织质量协调会, 做好中间质量验收工作；
⒀做好工程开工报验及验收工作,审核工程开工图等。
14.5监理工作及措施
工作
围绕一条原那么、突出两个重点、严格监理控制施工的三个阶段、运用四种手段从而有效的保证信息工程按时、按质、高效的完工。
⑴监理工程师监视承包按工程承包合同、技术施工设计及有关规定和要求施工是监理工作的原那么。
⑵做好重点的分部、分项工程及关键部位的监理工作。
重点的分部、分项工程：①地面固定信机：高柱色灯信机。②轨道电路：轨道电路发送、接收设备钢轨引接线。③电缆线路：电缆线路敷设电缆防护电缆接续。④室内设备：机架〔柜〕防雷及接地。⑤闭塞设备：自动闭塞。⑦信电源设备：电源屏。⑧联锁试验：综合试验。
关键部位：高柱色灯信机轨道电路发送、接收设备电缆防护电缆接续防雷及接地综合试验。
⑶控制施工监理的三个阶段
a.施工准备阶段：审查承包装备人力、材料、机械设备是否合理审查拟定施工方案、技术、质量保证措施材料检验的审查是否符合要求。
b.施工阶段：检查承包工艺是否按、和经审批的施工组织措施〔设计〕进展并对施工过程的材料、设备、器材进展抽查。
c.开工验收阶段：检查工程施工是否全部完成、是否到达验收成度开工资料是否齐全。
⑷四种手段：a.检查：施工过程中对重点的工程和部位施行必要的跟踪检查检查施工过程中使用的材料及器材与是否符合；检查承包是否按批准的方案、施工施工。b.测量：监理工程师对完成的工程工程的几何尺寸进展实际测量验收不符合要求的要进展整修无法进展的要求返工。c.试验：对各种材料、设备、器材等性能监理人员可随时抽样试验承包要提供条件。d.指性：承包和监理工程师的工作往来必须以文字为准监理工程师通过书面指和文字对承包进展质量控制。用以指出施工生或可能发生的质量问题提请承包加以重视或修改。
监理措施
⑴进度控制。
比照法：即实际进度与方案进度比拟从中分析出进度是否有偏向以大小。
进度方案的调整：对出现进度偏向的原因进展分析采取相应的补救措施予以调整。主要调整有：压缩关键工作的持续时间；组织搭接作业或平行作业；制定保证总工不打破的对策措施。
⑵控制。
比照法：即实际支出与合同价〔概算或标底〕进度比拟是否有偏向以及偏向的大小。
偏向的调整：严格控制动态找出产生偏向的原因采取相应的调整措施〔详见监理规划〕主要有：及时做好设计变更记录及调整相应工程价款；公正的处理工程中出现的各项索赔。
⑶质量控制。

工程质量控制流程
审定所用材料设备器材及配件的质量对影响使用功能和观感的进展质量预控
签认工程中使用的设备及
建筑材料报验单
监理工程师对施工完成的工程工程检验合格后承包可进展下一道工序施工
监理签认“验收记录〞
承包报请质量监视站
核定开工工程质量
图纸会审
参加设计交底
审定分包
签认“分包资格审查申请表〞
审查施工组织设计
签认“施工组织设计报审表〞
参加隐蔽工程验收
签认“工程检验记录〞或签认“不合格工程书〞
核验分部项工程质量
签认各分部项工程质量验收单
确定工程
施工样板
签认“监理〞
参加建立组织开工初验验
监理参加“三方〞开工验收

隐蔽工程、分部项工程质量控制流程

分部、分项工程质量评定完成自评合格
承 包 单 位
隐检、分部、分项验收记录签认完成
质量保证资料齐全合格
承包填“工程报验单〞报监理
监 理 工 程 师
检查质量保证资料是否符合要求
检查隐蔽工程、分部项工程是否完成
检查分部、分项工程质量是否合格
不合格：签认“不合格工程〞
合格：签认“工程检验认可书〞

材料、器材及设备质量控制流程

签认材料、器材
及设备的质量
施工填报：
“材料、器材报验单〞
“进场设备报验单〞
监 理 工 程 师
对影响使用功能和观感的
材料、器材及设备进展
质量预控
不同意

签认：“材料、器材报验单〞
“进场设备报验单〞
同意

签认：“材料、器材报验单〞
“进场设备报验单〞
监理工程师现场检查质量
承包在指定位置使用

材料、器材及设备
不能进场使用

材料、器材及设备
可以进场使用

15 电力工程监理施行细那么
15.1监理工作范围及编制根据
15.1.1监理工作范围
监理工作范围为新建铁路铜陵至九江线〔南昌内〕TXD标段电力工程里程DK1+586～DK238+100〔站后73.514公里〕经施工技术交底确认的施工设计图以及变更设计包括的测量工作。
15.1.2编制根据
l 已批准的铜陵至九江铁路〔南昌内〕TXD标段监理规划；
l 和建立部、公布的有关工程建立的政策、法规及法律等；
l 经建立或主部门批准的本工程设计及变更设计总概算或修正概算；
l 南昌铁路及本工程主部门签发的与本工程有关的法规性、和；
l 施工组织设计；
l ?铁路电力工程施工质量验收?；
l ?铁路电力设计?；
l ?铁路工程施工平安技术规程?；
l 同建立签定的?委托监理合同?；
l 铜九线站后工程电力施工设计。
l 新技术、新设备、新材料经相关部门批准使用的及设计或厂家的技术说明。
15.2专业工程特点
本标段电力工程主要包括高、低压架空及电缆线路沿线各车站的站场电力工程；新建彭泽10kv配电所。
全线新建一条10KV电力贯穿线高压架空线路124公里, 导线采用70mm2高压电缆线路30.95公里, 电力电缆采用YJLV2270mm2低压电缆线路26.4公里采用铜芯电缆。沿线各车站的站场电力工程6站；新建彭泽10kv配电所1所。
彭泽10kv配电所采用双电源马当 、泉山、 流泗 、湖口 、刘家湾五站有条件时接引一路地方电源。
彭泽10kv配电所高压采用KYN28A-12铠装型移开式交流金属封闭开关设备高压开关采用VSI-10型真空断路器采用微机保护和监测。全线设电力远动系统。
15.3监理工作流程
15.3.1工作流程
为使本专业监理工作科学、有序地进展根据业主批准的“监理规划〞按监理工作的客观规律特编制以下工作流程和说明。
⑴监理工程师准备工作。
专业监理工程师对施工图纸进展认真审核参加图纸会审和设计技术交底提出图纸审查。
审查施工组织设计和施工方案。包括组织专业监理工程师认真审查有关各专业的施工组织设计、汇总施工组织审查再与承包磋商施工组织设计之审查最后通过审查认可提出书面。
⑵工程、进度、质量目的的控制。
在本工程施工过程中对、进度和质量目的进展动态跟踪主要抓好以下几点工作：审查施工进度方案；审查和会签设计变更、工地洽商；主要材料、器材和设备复核；核定施工试验；检查、核定隐蔽工程签署记录；审阅施工记录和安装记录；检查、核定综合联锁试验并签证；参加、分部及分项工程质量验收。
⑶工程质量评定。主要包括：、分部及分项工程质量评定核查；质量综合评定监理；填写核查监理表等。
工程验收：审查承包提出有关验收的技术资料；工程总监理工程师组织各专业有关验收资料的审查汇总；参加由建立组织的验收工作；写出验收监理。
监理工作总结与评定：总结监理组施行监理的经历教训；整理监理资料做好归档工作；写出监理总结。
15.4监理工作控制要点、目的及监控手段
15.4.1控制要点
工程施工质量控制的要点是两个方面：一是对材料、构配件和设备的进场验收：二是对各工序操作质量的自检、交接检验。对材料、构配件和设备质量的验收分二个层次进展。在现场要对材料、构配件和设备的外观、规格、型和质量证明等进展验收。检查为观察检查并配以尺量、检查合格证、厂家〔产地〕试验；检查数量多为全部检查。未经检验或检验不合格的不得运进施工现场。但凡涉及构造平安和使用功能的要进展试验检验。施工试验检验的批量、抽样数量、质量指标及监理机构见证取样检测或平行检验严格按验标规定进展。
自检结果可作为施工记录的内容也可作为检验批验收需要的检验数据。一般情况下一个工序完成后就形成了一个检验批可以对这个检验批进展验收。不能形成检验批的应由其完成方与承接方进展交接验收。
15.4.2监控手段
⑴变、配电所质量控制流程图
变、配电所质量控制
工作内容
质量控制要点及手段
变、配电所
根底施工
审核进场的水泥、沙石、钢筋、型钢等原材料；复核根底地质条件；审查配合比试验；根底浇注前验筋；审查混凝土强度试验旁站断路器根底浇注过程；检查根底测设位置及高程、预埋螺栓中心距；
变、配电所
构架及遮栏
检查混凝土电杆规格、型、质量、检查钢构造电杆及其金属配件、金属构造件；遮栏外观检查；检查钢筋混凝土电杆连接方式及质量；检查电杆轴弯曲、纵向及横向裂纹的宽度、进线及终端构架在架线后的倾斜度、中间构架及支架与地面垂直度；金属构造件接地位置及接地可靠性；从查遮栏位置及接地质量、平安净间隔 ；
电力变压器
安装
查阅变压器外观检查记录及变压器绝缘油测试记录；检查变压器安装位置、方向、接地及平安净间隔 ；查阅调压分接头开关调试记录；查阅气体继电器、温度继电器检验调试记录；查阅平安气道、整体封、漏油、渗油检查处理记录；查阅主器现场电气试验。
互感器
安装施工
检查互感器外观；查阅互感器一、二次绕组间绕组对外壳的绝缘测试记录查阅变比、极性、接线组别、介质损失角、油质试验；检查互感器及其支架接地可靠性；查阅互感器安装后的电器试验。
高压断路器

检验高压断路外观、油位(或气压)、规格、型、质量；查阅安装记录；检查平安间隔 、接地装置、相色标志；查阅施工提报的、同、操动机构安装调整记录；查阅接触电阻及其他动作参数检测；断路器及其传动装置各部位之间连接质量；查阅高压断路器安装后的电气试验；
查阅施工提报的安装调整记录重点安装位置平安间隔 、安装施工。
隔分开关、负荷开关及高压熔断器安装
检查外观、规格、型、质量；查阅施工提报的安装调整记录重点安装位置、平安间隔 、触点贴程度、翻开时的动静触头间距、合闸时相间不同值；查阅安装后的电气试验。
避雷器
安装施工
检查外观、规格、型、质量；查阅安装调整记录重点安装位置、平安间隔 、接地方式及质量、安装三维偏向、试验。
电容器、电抗器安装
检查外观、规格、型、质量；查阅安装调整记录重点安装位置、平安间隔 、 方式及质量；电抗器间隔内所有磁性材料部件的安装紧固质量；接地线是否有闭合现象；查阅电容器组安装记录重点电容器组接线、保护及放电回路完好件、电容量自动调节动作的可靠性；查阅安装后的电容器、电抗器电气试验。
电缆终端盒及中间接线盒制作及安装
查验施工自检电缆附件和零部件规格、型记录；查验制作人员上岗培训证；旁站制作与半成吕试验过程；查阅电缆电气试验。
进出口电缆及所内电缆敷设施工
查验进场电缆质量证明书、见证施工自检过程及测试过程；查阅电缆附设施工记录重点直埋电缆深度、电缆保护措施、电缆与电缆之间和电缆与其他设施之间的最小净距、电缆敷设时最小弯曲半径；检查电缆沟、电缆支架查阅在沟内、支架上和道内电缆敷设记录重点分层布置及间距是否符合要求。
配电盘(柜)及二次回路安装施工
查阅进场检验记录；检查盘(柜)、屏、板、控制箱、端子箱安装位置、平安净距；查阅施工安装及二次配线记录重点设备工作接地和保护接地方式及质量、设备上安装元、器件情况、二次配线自检、自查情况；见证高压成套柜“五防〞等各种闭锁装置动作试验；查阅计量鉴定；查阅安装后的电气试验。
母线安装施工
查阅进场的母线装置采用的材料及零部件的检验记录；查阅母线制作安装施工及自检记录重点；母线安装位置、平安间隔 、固定方式及质量、相序及相色、金属支架及托架接地质量、绝缘子布置及安装质量；查阅悬式绝缘子、支持绝缘子及穿墙套电气和母线主绝缘试验。
电源安装施工
查阅进场的交流屏、直流屏、充电装置、蓄电池组的检验记录；查阅电源装置安装及调试记录重点主备交流电源自动切换装置安装质量及整流变压器抽头连接状况、充电装置安装情况、蓄电池组连接情况见证充电装置自动控制功能实验；见证初充电及放电容量和倍率校验试验查阅充放电记录及充、放电特性曲线。
箱式变电装置安装
查阅箱式变电装置到达现场后施工检验记录；查阅施工安装记录重点安装位置、箱体接地、接零质量；见证变压器及高、低压成套设备的电气试验过程国查阅电气试验。
综合自动化系统安装
检查外观、规格、型、质量；查阅安装调整记录重点模块单元安装系统软件及应用软件安装、设备接地、连接线连接。
综合自动化系统调试
旁站施工对自动化系统的功能进展检测的过程和观察、实验自动化系统承受并执行调度端发出的各项指过程及观察、试验平安监控过程并见证观察、试验检查结果、单元之间的协议；旁站施工模拟试验进线、馈出线保护、主变保护、测控单元功能及动作参数过程并见证其结果；旁站施工对信装置及各种信装置进展功能检测过程并见证检测结果；旁站施工对当地监控主机进展功能检测过程并见证检测结果。
受电启动及送电开通
旁站施工的启动前的设备检查见证设备具备启动条件；查验启动送电方案和操作程序并按操作程序检查带电情况、电压质量、相序、信显示；查阅带负荷运行24h运行记录。
⑵电源线路质量控制流程图
电源线路质量控制
工作内容
施工质量控制要点及手段
基坑开挖
及回填
检查基坑开挖位置、形状、尺寸、标高、限界、地质条件、回填夯本质量。
根底及
根底埋设
查验元材料进场、底盘、卡盘的施工自检情况；查验根底地质条件；查验配筋、混凝土配合比、浇注时的振捣质量、试块取样、养护质量等；查阅混凝土试块强度试验。
杆塔组立
查验混凝土电杆、钢柱、铁塔进场自检记录；检查杆塔组装连接、焊接质量；检查杆塔组立偏移程度及主材弯曲程度；检查单杆横向位移、倾斜转角杆和终端杆预偏值；检查双杆位置偏向；检查混凝土电杆顶端封堵质量；检查铁塔的塔脚板底部使用铁垫板情况和保护帽混凝土施工质量；检查杆塔标志涂写质量。
横担安装
查验横担、叉梁及配件等金具进场自检记录；查验横担安装质量重点检查同杆架设时上下排横担间的最小间隔 ；检查横担、叉架及铁塔的接地方式和接地质量。
绝缘子安装
检验施工按到达现场的批次自检的记录；检查绝缘子安装方式及质量；见证施工每批次抽不低于5的量做交流耐压试验结果；检查开口销和闭口销的安装方式和质量。
拉线安装
检验施工按到达现场的批次对拉线所用材料进展自检的记录；检查拉线盘的位置、埋设深度、方向、安装方式及质量；检查拉线坑回填及培土质量；检查拉线柱拉线、顶杆质量。
导线连接
检验施工按到达现场的批次对所用线材的材质进展自检的记录；检查导线及地线损伤处理质量；检查导线在档距内连接的方式及质量；检查用连接收连接导线的方式及质量；旁站导线与接结采用钳压连接时的接续过程和采用压接时的接续过程；检查35KV电力线路在同一档距内同一根导线直接接续和补修使用数量及耐张线夹之间的间隔 。
导线架设
检验施工对到达现场的导线和金具进展自检的记录；检查导线对地间隔 、穿插跨越及平行接近间隔 ；旁站穿插跨越重点地段及长大档距的导线架设施工过程；检查导线驰度和最小线间间隔 。
杆上设备安装
检查进厂设备的质量证明见证检测试验结果；检查杆上设备安装质量；查阅杆上设备电气试验。
直埋电缆敷设
查验进场电缆质量证明书、见证施工自检记录及检测；检验施工质量重点检查埋设深度、与铁路、公路、引水渠、城街道、厂区街道穿插及进出变、配电所建筑物时采用的保护措施；检查电缆间、电缆与道间、建筑物间的最小净间隔 ；电缆敷设的最小弯曲半径；检查电缆标桩设置方式及质量。
电缆终端盒及中间接线盒制作及安装
查验施工自检电缆附件和零部件规格、型记录；查验制作人员上岗培训证；旁站制作与半成品实验过程；查阅电缆电气试验。
接地装置敷设
查验施工对接地装置及垂直接地体所用材料、规格、型、质量检查记录；检查专用地线敷设方式及质量；检查接地体敷设位置及埋设深度；查阅接地测试；检查接地装置测试点的位置及施工质量；检查危险环境内接地或接零接地与接地体连接方式及紧固质量；检查防雷接地的接地干线经人行通道埋设深度及所采取的均压或保护措施。
接地干线敷设
查验施工队变配点所接地干线条所用材料、规格、型、质量检查记录；
检查变压器、上下压开关室内接地干线与接地装置引出干线连接的数量；
检查变配电所内明敷设接地干线安装方式及质量。

15.5监理工作及措施
工程质量控制是实现“百年大计〞的重要手段是工程建立工程的核心是工程建立成败的关键。没有质量就没有效益没有工程质量就没有社会信誉。
工程质量控制通过建立健全有效的质量监视工作体系和详细质量控制措施工程实体到达合同约定的质量和质量等级建立工作遵循“预防为主、动态理、跟踪监控〞实现工程预定的质量目的。
监理工作是承包的质量内控、自检和验评的根底上对其工程质量和质量理行为的监视和理。因此监理人员必须熟悉设计、掌握工艺、抓住施工重点和关键部位的质量预控。监理工程师要监视承包按施工合同、技术、设计图纸要求施工。这是监理工作的一项重要原那么。
工作及措施
为了有针对性对重要部位、关键工序、新工艺等作业环节加强监理工作确保工程质量到达质量目的特制定如下详细监理工作及措施。
⑴认真核对设计图纸熟悉有关资料参加图纸会审及设计交底工作。
⑵认真检查施工的技术理体系和质量理体系要求施工在施工前按验标表的规定填定“施工现场质量理检查记录〞交总监理工程师进展检查并由总监理工程师做出检查鉴定结。
⑶审查施工提报的«施工组织设计及技术方案»并提出审查。
⑷审查施工编定的分部工程施工工艺。
⑸向工程经理建议撤换承包不称职的人员及无证上岗人员。
⑹用巡视、旁站对施工过程进展检查及时纠正违规操作消除质量隐患跟踪质量问题复检处理结果。
⑺采取必要的检查、测量和试验手段验证工程质量。实测实量检查法：用钢尺、经纬仪、水准仪、道尺等丈量、测量。 试验检查法：通过检查本工程所用材料出厂合格证、由具备资质的试验室出具的二次复检、电气试验、电气设备、电杆、钢柱、金具、构配件、绝缘等进展平行检测以科学数据判断工程质量情况。
⑻材料、构配件、设备质量控制
①严格要求承包执行有关材料、施工试验制度和设备检验制度坚持实行报验制度经监理工程师审查同意前方可使用对于不合格的材料、构配件、设备不准在工程上使用。
②坚持按有关规定进展二次复检监理工程师按规定(按验标规定的抽样数量)进展见证取样、试验。
③由监理工程师对核定的出厂合格证及有关试验有疑问时及时向施工提出并抄送建立。
⑼旁站监理
按验标的规定对于重要部位、关键工序的施工过程进展旁站监理。旁站工作严格按专业“旁站监理方案〞进展。
结合现场实际情况制定旁站监理方案明确旁站监理的范围、内容、程序和监理人员的职责等对于旁站的内容要做到不遗漏并不矛盾为开展旁站监理做好准备工作。
⑽工程检查验收
①施工完毕承包按有关技术规程、、施工图纸先进展自检自检合格后填写«报验申请表»附上相应的工程检查证及有关材料证明试验等报送工程监理机构。
监理工程师收到报验申请后首先对质量证明资料进展审查并在合同规定的时间内到现场检查承包的专职质检员及相关施工人员应同一起到现场。对施工没进展自检或自检不合格的工程监理回绝组织验收。
经现场检查如符合质量要求监理工程师进展签认同意进入下一道工序施工。
假如现场检查不合格监理工程师签发“不合格工程〞指承包整改整改后自检合格再报监理工程师复查。
②工序交接检查验收
坚持上道工序不经检查验收不准进入下道工序的原那么上道工序完成后先由承办进展自检、专职检检验合格后监理工程师检查监理工程师检验签署认可后才能进展下道工序事故。对未经监理人员验收或验收不合格的工序监理人员拒决签认并要求承包不得进展下一道工序的施工。
③隐蔽工程检查验收
在施工过程中上道工序被下道工序所掩盖的工程在掩盖前都要进展隐蔽工程检查验收经现场检查如符合质量要求监理工程师签字确认准予承包隐蔽、覆盖进入下一道工序事故。
未经监理工程师进展隐蔽工程检查签证擅自隐蔽者监理工程师有权要求重新检查发生的费用及其后果均由承办负责。
④检验批、分项、分部工程的验收
检验批〔分项、分部工程〕完成后承包应首先检查验收确认符合设计相关验收的规定然后向监理工程师提交申请由监理工程师予以检查、确认。监理工程师按合同的要求根据施工图纸及有关、、等从外观、几何尺寸、质量控制资料、试验以及在质量等方面进展检查、审核。如确认其质量符合要求那么予以确认验收。如有质量问题那么
