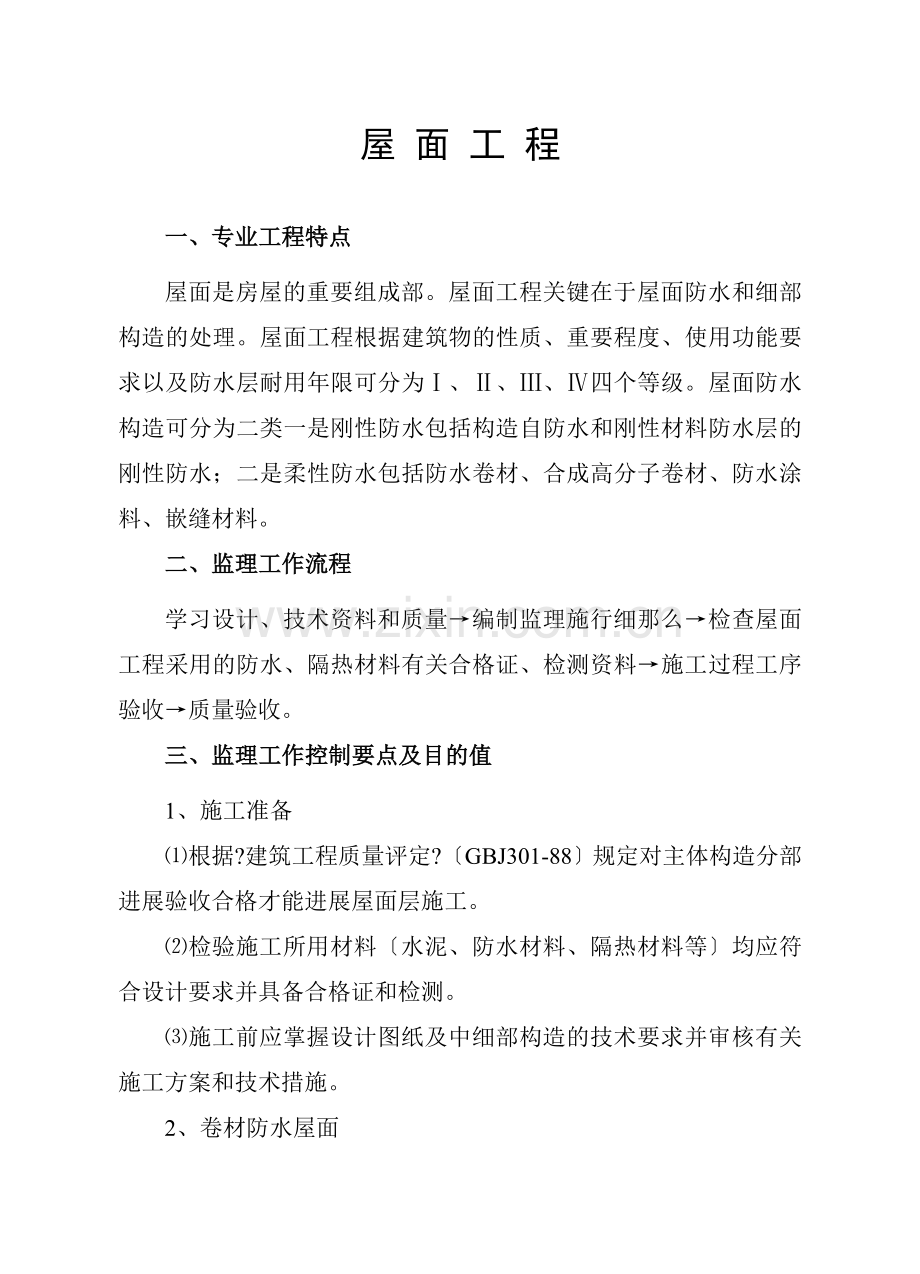

屋 面 工 程
一、专业工程特点
屋面是房屋的重要组成部。屋面工程关键在于屋面防水和细部构造的处理。屋面工程根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级。屋面防水构造可分为二类一是刚性防水包括构造自防水和刚性材料防水层的刚性防水；二是柔性防水包括防水卷材、合成高分子卷材、防水涂料、嵌缝材料。
二、监理工作流程
学习设计、技术资料和质量→编制监理施行细那么→检查屋面工程采用的防水、隔热材料有关合格证、检测资料→施工过程工序验收→质量验收。
三、监理工作控制要点及目的值
1、施工准备
⑴根据?建筑工程质量评定?〔GBJ301-88〕规定对主体构造分部进展验收合格才能进展屋面层施工。
⑵检验施工所用材料〔水泥、防水材料、隔热材料等〕均应符合设计要求并具备合格证和检测。
⑶施工前应掌握设计图纸及中细部构造的技术要求并审核有关施工方案和技术措施。
2、卷材防水屋面
Ⅰ.一般规定
⑴卷材防水屋面适用于防水等级为Ⅰ～Ⅳ级的屋面防水。
⑵找平层外表应压实平整排水坡度应符合设计要求。采用水泥砂浆找平层时水泥砂浆抹平收水后应二次压光充分养护不得有酥松、起砂、起皮现象。
转角处圆弧半径 表1
卷 材 种 类
圆 弧 半 径〔㎜〕
沥青防水卷材
100～150
高聚物改性沥青防水卷材
50
合成高分子防水卷材
20
⑶铺设屋面防水层前基层必须干净、枯燥。
⑷卷材铺设方向应符合以下规定：
①屋面坡度小于3时卷材宜平行屋脊铺贴。
②屋面坡度在3～15之间时卷材可平等或垂直层脊铺贴。
③屋面坡度大于15或屋面受震动时沥表防水卷材应垂直屋脊铺贴；高聚物改性沥青防水卷材和合成高分子防水卷材可平等或垂直屋脊铺贴。
④上下层卷材不得互相垂直铺贴。
⑸屋面防水层施工时应先做好节点、附加层和屋面排水比拟集中部位〔屋面与水落口连接处、檐口、天沟、檐沟、屋面转角处、板端缝等〕的处理然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时宜顺天沟、檐沟方向减少搭接。
⑹卷材搭接的、宽度和要求应根据屋面坡度、年频率风向和卷材的材性。
①铺贴卷材应采用搭接法上下层及相邻两幅卷材的搭接缝应错开。平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭接缝应顺年频率风向搭接。
②各种卷材搭接宽度应符合表2的要求。
③高聚物改性沥青防水卷材和合成高分子防水卷材的搭接缝宜用材性相容的封材料封严。
④叠层铺设的各层卷材在天沟与屋面的连接处应采用叉接法搭接搭接缝应错开；接缝宜留在屋面或天沟侧面不宜留在沟底。
⑤在铺贴卷材时不得污染檐口的外侧和墙面。
卷材搭接宽度 表2
搭接方向
短边搭接宽度〔㎜〕
长边搭接宽度〔㎜〕
铺贴

卷材种类
满粘法
空铺法
点粘法
条粘法
满粘法
空铺法
点粘法
条粘法
沥青防水卷材
100
150
70
100
高聚物改性沥青防水卷材
80
100
80
100
合成高分子
防水卷材
粘结法
80
100
80
100
焊接法
50
Ⅱ.材料要求
沥青防水卷材的质量应符合表3要求：

表3
工程
外观质量要求
孔洞、硌伤
不允许
露胎、涂盖不匀
不允许
折纹、折皱
距卷芯1000㎜以外长度不应大于100㎜
裂纹
距卷芯1000㎜以外长度不应大于10㎜
裂口、缺边
边缘裂口小于20㎜缺边长度小于50㎜深度小于20㎜每卷不应超过四处
接头
每卷不应超过一处
Ⅲ.沥青防水卷材施工监理控制
⑴ 配制沥青玛王帝 脂〔以下简称玛王帝 脂〕应遵守以下规定：
玛王帝 脂的标应视使用条件、屋面坡度和当地历年极端气温遵照选取定其性能应符合规定。
⑵ 现场配制玛王帝 脂的配合比及其软化点和耐热度的关系数据应由试验部门根据所用原材料试配后确定。
⑶ 热玛王帝 脂的加热温度不应高于240℃使用温度不宜低于190℃并应经常检查。熬制好的玛王帝 脂宜在本工作班内用完。
⑷ 冷玛王帝 脂使用时应搅匀稠度太大时可加少量溶剂稀释搅匀。
⑸ 粘贴沥青防水卷材每层热玛王帝 脂的厚度宜为1～1.5㎜；冷玛王帝 脂的厚度宜为0.5～1㎜。面层厚度：热玛王帝 脂宜为2～3㎜冷玛王帝 脂宜为1～1.5㎜。玛王帝 脂应涂刮均匀不得过厚或堆积。
⑹水落口、天沟、檐沟、檐口等施工应符合以下规定：
①水落口杯应结实地固定在承重构造上当采用铸铁制品时所有零件均应除锈并涂刷防锈漆。
②铺至混凝土檐口的卷材端头应裁齐后压入凹槽。当采用压条或带垫片钉子固定时钉距不应大于900㎜。凹槽内用封材料嵌填封严。
③天沟、檐沟铺贴卷材应从沟底开场。当沟底过宽卷材需纵向搭接时搭接缝应用封材料封口。
⑺铺贴立面或大坡面卷材时玛王帝 脂应满涂并尽量减少卷材短边搭接。
⑻立面卷材收头的端部应裁齐压入预留凹槽内用压条或垫片钉压固定钉距不应大于900㎜然后用封材料将凹槽嵌填封严。
⑼卷材铺贴应符合以下规定：
①卷材在铺贴前应保持枯燥其外表的撒布料应预先清扫干净并防止损伤卷材。
②选择不同胎体和性能的卷材共同使用时高性能的卷材应放在面层。
③铺贴卷材时应随刮涂玛王帝 脂随铺贴卷材并展平压实。
⑽保护层的施工应符合以下规定：
①卷材铺贴经检验合格后应将防水层外表清扫干净。
②用绿豆砂作保护层时应将清洁的绿豆砂预热至100℃左右随刮涂玛王帝 脂随铺撒热绿豆砂。绿豆砂应铺撒均匀并滚压使其与玛王帝 脂粘结结实。未粘结的绿豆砂应去除。
③用云母或蛭石作保护层时应筛去粉料铺设时应随刮涂冷玛王帝 脂随撒铺云母或蛭石。撒铺应均匀不得露底待溶剂根本挥发后再将多余的云母或蛭石去除。
④用水泥砂浆作保护层时外表应抹平压光并应设外表分格缝分格面积宜为1㎡。
⑤用块体材料作保护层时宜留设分格缝。分格面积不宜大于100㎡；分格缝宽度不宜小于20㎜。
⑥用细石混凝土作保护层时混凝土应振捣实外表抹平压光并留设分格缝。分格面积不宜大于36㎡。
⑦刚性保护层与儿墙之间应预留宽度为30㎜的空隙并嵌填封材料。
⑧水泥砂浆、块材或细石混凝土保护层与防水层之间设置的隔离层应平整起到完全隔离的作用。
⑨沥青防水卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；负温度下不宜施工。施工中途下雨时应做好已铺卷材周边的防护工作。
3、涂膜防水屋面
Ⅰ.一般规定
⑴涂膜防水屋面主要适用于防水等级为Ⅲ级、Ⅳ级的屋面防水也可用作Ⅰ级、Ⅱ级屋面多道防水设防中的一道防水层。
⑵涂膜防水层的厚度：沥青基防水涂膜在Ⅲ级防水屋面上不应小于8㎜；高聚物改性沥青防水涂膜不应小于3㎜在Ⅲ级防水屋面上复合使用时不宜小于1.5㎜；合成高分子防水涂膜不应小于2㎜在Ⅲ级防水屋面上复合使用时不宜小于1㎜。
⑶基层施工应符合2－Ⅰ－⑵2－Ⅰ－⑶的有关规定。
⑷防水涂膜应分层分遍涂布。待先涂的涂层枯燥成膜后方可涂布后一遍涂料。需铺设胎体增强材料且屋面坡度小于15时可平行屋脊铺设；当屋面坡度大于15时应垂直于屋脊铺设并由屋面最低处向上操作。胎体长边搭接宽度不得小于50㎜；短边搭接宽度不得小于70㎜。采用二层胎体增强材料时上下层不得互相垂直铺设搭接缝应错开其间距不应小于幅宽的1/3。
⑸天沟、檐沟、檐口、泛水等部位均应加铺有胎体增强材料的附加层。水落口周围与屋面交接处应作封处理并加铺两层有胎体增强材料的附加层。涂膜伸入水落口的深度不得小于50㎜。
涂膜防水层的收头应用防水涂料多遍涂刷或用封材料封严。
⑹在涂膜实干前不得在防水层上进展其它施工作业。涂膜防水屋面上不得直接堆放物品。
Ⅱ.材料要求
沥青基防水涂料的质量应符合表4要求
沥青基防水涂料质量要求 表4
项 目
质 量 要 求
固体含量
≥50
耐热度〔80℃5h〕
无流淌、起泡和滑动
柔性〔10±1℃〕
4㎜厚绕φ20㎜圆棒无裂纹、断裂
不透水性
压力
≥0.1Mpa
保持时间
≥30min不浸透
延伸〔20±2℃拉伸〕
≥4.0㎜
Ⅲ.沥青基防水涂膜施工监理控制要点
⑴沥青基防水涂膜施工应在屋面基层外表枯燥前方可进展涂膜施工操作。
⑵屋面的板缝处理应符合以下规定：
①板缝应清理干净；细石混凝土应浇捣实。板端缝中嵌封材料应粘结结实、封闭严。
②抹找平层时分格缝应与板端缝对齐均匀顺直并嵌填封材料。
③涂层施工时板端缝部位空铺的附加层每边距板缝边缘不得小于80㎜。
⑶基层处理剂应涂刷均匀覆盖完全枯燥前方可进展涂膜施工。
⑷沥青基防水涂膜施工应符合以下规定：
①防水涂膜应由两层及以上涂层组成。其总厚度应到达设计要求。
②涂层应厚薄均匀、外表平整。
③涂层中夹铺胎体增强材料时宜边涂边铺胎体；胎体应刮平排除气泡并与涂料粘牢。在胎体上涂布涂料时应使涂料浸透胎体覆盖完全不得有胎体外露现象。
④施工顺序应先作节点、附加层然后再进展大面积涂布。
⑤屋面转角及立面的涂层应薄涂多遍不得有流淌、堆积现象。
⑸沥青基防水涂膜严禁在雨天、雪天施工；五级风及其以上时或预计涂膜固化前有雨时不得施工；气温低于5℃或高于35℃时不宜施工。
4、刚性防水屋面
Ⅰ.一般规定
⑴刚性防水屋面主要适用于防水等级为Ⅲ级的屋面防水也可用作Ⅰ级、Ⅱ级屋面多道防水设防中的一道防水层；不适用于设有松散材料保温层的屋面以及受较大震动或冲击的建筑屋面。
⑵刚性防水层与山墙、儿墙以及突出屋面构造的交接处均应做柔性封处理。
⑶细石混凝土防水层与基层间宜设置隔离层。
⑷防水层的细石混凝土宜掺膨胀剂、减水剂、防水剂等外加剂并应用机械搅拌机械振捣。
⑸刚性防水层应设置分格缝分格缝内应嵌填封材料。
⑹天沟、檐沟应用水泥砂浆找坡找坡厚度大于20㎜时宜采用细石混凝土。
⑺刚性防水层内严禁埋设线。
⑻刚性防水层施工气温宜为5～35℃并应防止在负温度或烈日暴晒下施工。
Ⅱ.材料要求
⑴防水层的细石混凝土宜用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减小泌水性的措施；水泥标不宜低于425并不得使用火山灰质水泥。
⑵防水层内配置的钢筋宜采用冷拔低碳钢丝。
⑶防水层的细石混凝土和砂浆中粗骨料的粒径不宜大于15㎜含泥量不应大于1；细骨料应采用中砂或粗砂含泥量不应大于2；拌合用水应采用不含有害物质的干净水。
⑷防水层细石混凝土使用的膨胀剂、减水剂、防水剂等外加剂应根据不同品种的适用范围、技术要求选择。
⑸水泥贮存时应防止受潮存放不得超过三个月。当超过存放限时应重新检验确定水泥标。
⑹外加剂应分类保不得混杂并应存放于阴凉、通风、枯燥处。运输时应防止雨淋、日晒和受潮。
⑺块体刚性防水层使用的块材应无裂纹、无石灰颗粒、无灰浆泥面、无缺棱掉角、质地实和外表平整。
Ⅲ.普通细石混凝土防水施工
⑴混凝土水灰比不应大于0.55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为35～40；灰砂比应为1:2～1:2.5。
⑵细石混凝土防水层中的钢筋网片施工时应放置在混凝土中的上部。
⑶分格缝截面宜做成上宽下窄。分格条安装位置应准确起条时不得损坏分格缝处的混凝土。
⑷普通细石混凝土中掺入减水剂或防水剂时应准确计量投料顺序得当搅拌均匀。
⑸混凝土搅拌时间不应少于2min。混凝土运输过程中应防止漏浆和离析。每个分格板块的混凝土应一次浇筑完成不得留施工缝；抹压时不得在外表洒水、加水泥浆或撒干水泥。混凝土收水后应进展二次压光。
⑹混凝土浇筑12～24h后应进展养护养护时间不应少于14d。养护初屋面不得上人。
⑺防水层的节点施工应符合设计要求。预留孔洞和预埋件位置应准确；安装件后其周围应按设计要求嵌填实。
Ⅳ.补偿收缩混凝土防水施工
⑴补偿收缩混凝土的水灰比、每立方米混凝土水泥最小用量、含砂率和灰砂比应符合的规定。分格缝和节点施工也应符合本规定。
⑵用膨胀剂拌制补偿收缩混凝土时应按配合比准确秤量；搅拌投料时膨胀剂应与水泥同时参加。混凝土连续搅拌时间不应小于3min。
⑶每个分格板块的混凝土应一次浇筑完成不得留施工缝；抹压时不得在外表洒水、加水泥浆或撒干水泥。混凝土收水后应进展二次压光。
四、监理工作及措施
1、施工准备阶段
⑴审核施工编制的施工方案。
⑵催促施工进展技术交底。
⑶按要求对现场使用材料进展抽检合格后才能使用。
2、施工阶段
⑴做好屋面各构造层隐蔽验收工作隐蔽内容主要包括隔热层、找平层、防水层等。
⑵屋面防水层不得有起壳、起砂或裂缝空鼓。
⑶屋面隔热层、保护层外表不得有积水现象。
⑷屋面分格缝应填嵌严、粘结结实、外表平整。
⑸水落应顺直每节应上下连接严并固定在墙或柱上。
⑹嵌缝油膏应平整实。
⑺细部处理符合要求滴水线、止水线布合理、横平顺直、尺寸准确、完好规那么。
⑻屋面坡度、坡向、厚度、分格缝、泛水的放置符合设计要求和施工。
⑼屋面经蓄水试验无出现渗漏。
