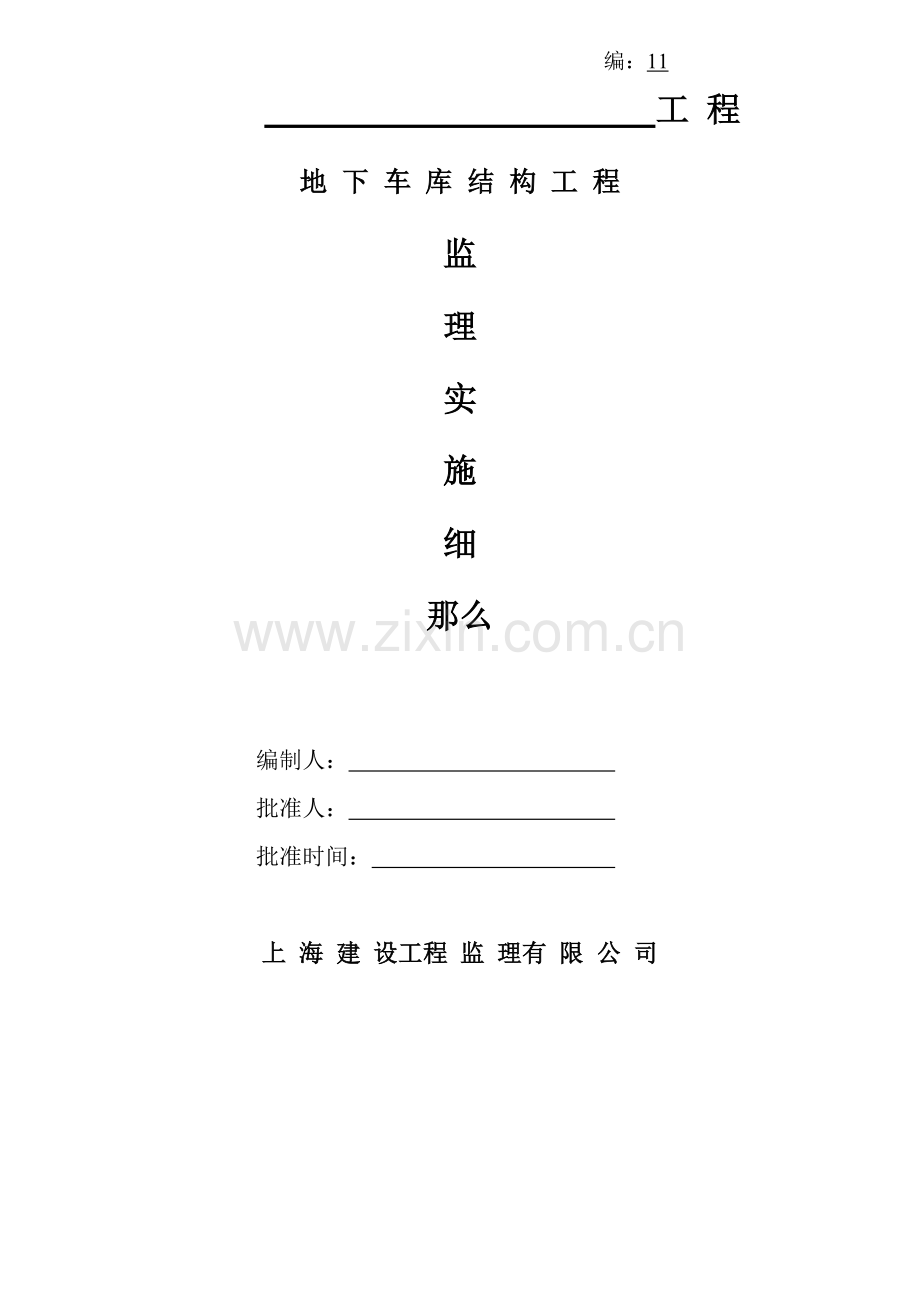

地下车库结构工程监理实施细则.doc

编：11
工 程

地 下 车 库 结 构 工 程

监

理

实

施

细

那么

编制人：
批准人：
批准时间：

上 海 建 设工程 监 理有 限 公 司

：

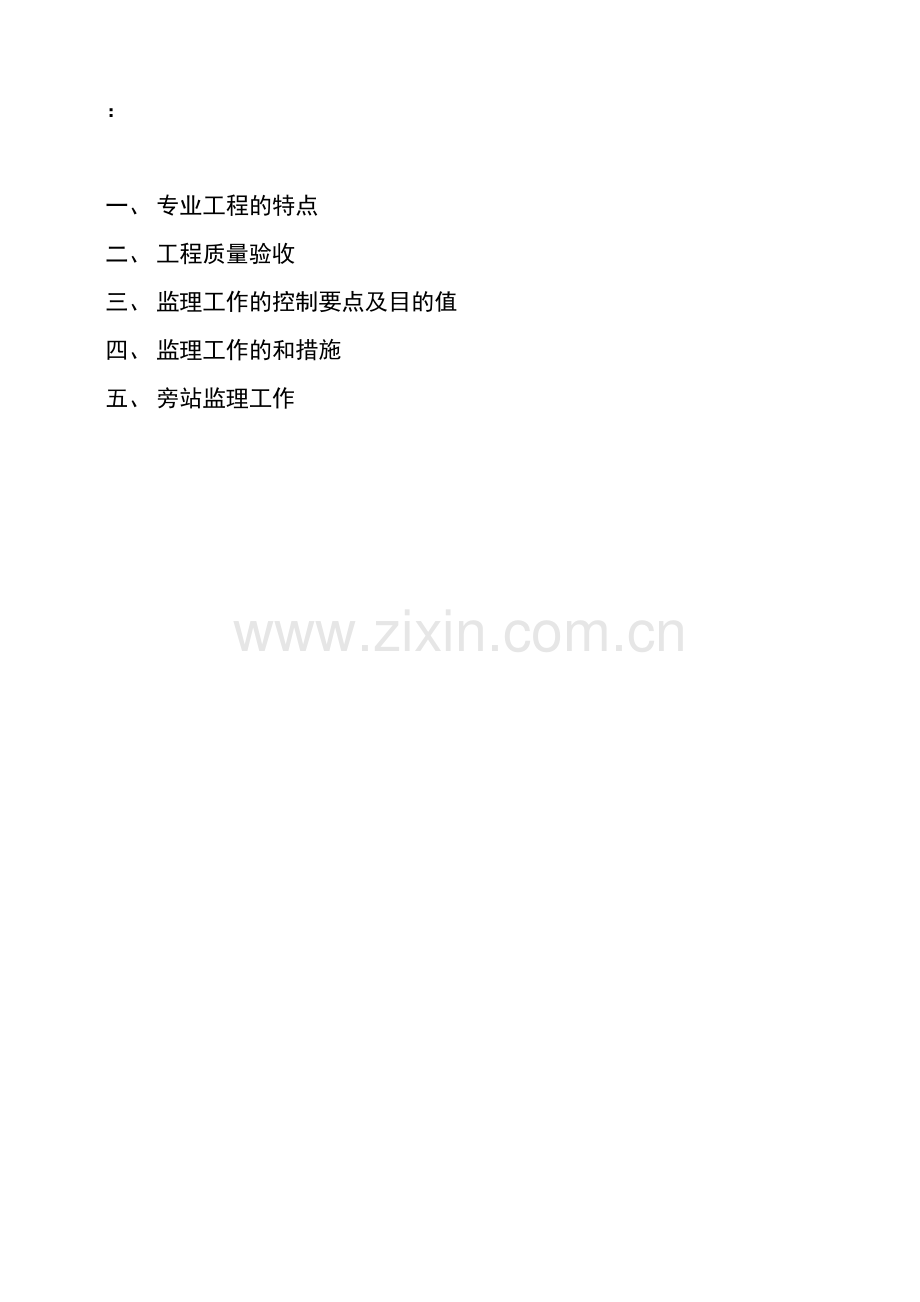

一、 专业工程的特点
二、 工程质量验收
三、 监理工作的控制要点及目的值
四、 监理工作的和措施
五、 旁站监理工作

一、 工程概况与专业特点：
本工程建筑面积9563.8M2平时用于汽车库的面积9000.1 M2自行车库的面积653.7 M2；战时用于人防的建筑面积4703 M2非人防建筑面积4950.8 M2。总长320M。设有四条变形缝将工程划分为四段：1—12轴、13—28轴、29—41轴为汽车库地坪标高—5.05m；42~46轴为自行车库地坪标高。顶标高—0.50m。
地下底板厚600C30实抗渗砼抗渗等级S8。汽车库底板上口标高—5.20m自行车库底板上口标高—3.60m。6—7轴、18—19轴、22—23轴、34—35轴设有膨胀加强带。
梁板柱墙使用C30实抗渗砼抗渗等级S8。剪力墙外墙厚350内墙厚300、250、200；汽车库顶板大部分是250部分300自行车库顶板200厚。
抗震等级三级。
本工程主要参与如下：
建立：
设计：
施工：
监理：

二、工程质量验收：
2.1分项工程检验批的划分：
根据?建筑工程施工质量验收统一?该人防构造根据变形缝分为四段每段分为钢筋、模板、砼三个分项工程每个分项根据施工顺序划分为底板、墙柱、顶板三个检验批。
模板工程分为：
① 地下车库底板模板；
② 剪力墙、柱模板；
③ 地下车库顶梁、板模。
钢筋工程：
① 地下车库底板钢筋；
② 剪力墙、柱钢筋；
③ 地下车库顶梁、板钢筋
混凝土工程：
① 地下车库底板混凝土；
② 剪力墙、柱混凝土；
③ 地下车库顶梁、板混凝土
2.2监理实测实量检验抽查样本数的规定：
模板工程：
固定在模板上的预埋件、预留孔、洞偏向检查数量：
在同一验收批内对梁、柱和根底应抽查构件数量的10且不少于3件对墙板应按有代表性的自然间抽查10且不少于3间。
模板安装偏向检查数量：
在同一验收批内对梁、柱应抽查构件数量的10且不少于3件；板可按纵横轴线划分检查面抽查10且均不小于3面。
对跨度不小于4m的梁、板、模板起拱高度的检查数量：
在同一检验批内对梁应抽查构件数量的10且不少于3件；对板应按有代表性的自然间抽查10且不少于3间。
钢筋工程：
钢筋加工偏向检查数量： 按每工作班同一类型钢筋抽查不应少于3件。
钢筋安装偏向检查数量： 在同一验收批内对梁、柱应抽查构件数量的10且不少于3件对墙和板应按有代表性的自然间抽查10且不少于3间。
混凝土工程：
现浇构造拆模后的尺寸偏向检查数量：
按楼层施工缝或施工段划分检验批在同一检验批内对梁、柱应抽查构件数量的10且不少于3件；对墙板应按有代表性的自然间抽查10且不少于3间；板可按纵、横轴线划分检查面抽查10且均不少于3面对电梯井应悉数检查。
2.4分项工程质量验收的内容和相应的合格：
模板工程：
A. 模板体系的强度、刚度和稳定性能可靠地承受浇筑砼的重量、侧压力和施工荷载；
B. 模板体系的起拱度对跨度大于4m的梁板其模板应按设计要求起拱假设无要求起拱度应为跨度的1/1000~3/1000；
C. 脱模剂的品种应不影响构造性能或阻碍装饰施工；
D. 模板撤除时间和侧模撤除时的砼强度应保证其外表及棱角不受拉伤底模及其支架撤除时的砼强度应符合设计要求当无详细要求时砼强度应符合下表要求。
底模撤除时的混凝土强度要求
构件内型
构件跨度〔m〕
到达设计的混凝土立方体抗压强度值的百分率〔〕
板
≤2
≥50
>2≤8
≥75
>8
≥100
梁、拱、壳
≤8
≥75
>8
≥100
悬臂构件
—
≥100
钢筋工程：
A.钢筋原材的质量证书、复试；
B.钢筋连接接头现场抽检复试；
C.钢筋弯钩或弯折角度及断料长度应符合设计要求；
D.钢筋连接的接头形式和连接工艺应符合规定；
E.钢筋连接接头的间距和设置位置应符合〔GB50204-2002〕的要求；
F.钢筋规格、数量和间距检查绑扎或焊接的钢筋和钢筋骨架是否有变形、松脱和开焊及污染现象钢筋品种、规格、数量和间距应符合设计要求；
G.箍筋加区长度和箍筋间距、直径墙板拉筋直径、间距应符合设计要求；
H.受力钢筋的混凝土保护层厚度应符合〔GB-50204-2002〕的要求；
混凝土工程质量验收内容：
A. 预拌混凝土质量证明和坍落度检查记录；
B. 混凝土强度和抗压试验；
C. 混凝土存在的蜂窝、孔洞、露筋、漏浆等缺陷修整工作；
D. 混凝土的自然养护条件；
三、监理工作的流程：
模板工程施工质量控制工作流程：
审查施工组织设计 检查模板强度、刚度及支架稳定性 检查构件模板形状、尺寸 检查模板接缝及平整度 检查模板脱模剂涂刷质量 检查梁、板底模的起拱高度 检查预留孔、洞及预埋件位置 检查砼同条件试块强度 检查撤除模板的顺序及平安保护措施
钢筋工程施工质量控制工作流程：
审核钢筋质保资料并取样见证 检查焊接设备及操作人员上岗证 焊接接头试件取样见证 检查钢筋绑扎的规格、间距、尺寸 检查焊接、机械接头质量 检查预插柱、板钢筋位置及锚固长度 检查钢筋保护层厚度
混凝土工程施工质量控制工作流程：
复核轴线和标高 检查模板垂直、平整度 检查现场施工设备和场地布置是否符合方案要求 检查砼配合比单、实测坍落度 检查振捣情况及砼试块制作质量 检查模板稳固情况 检查砼养护情况
四、监理工作的控制要点及目的值：
4.1模板工程：
审查模板工程及施工组织设计；
施工前监理工程师对施工有关人员进展质量、平安交底；
检查模板体系的强度、刚度和稳定性保证可靠地承受施工过程中产生的各种荷载模板的接缝不应漏浆；
检查构造构件的形状、尺寸应保证符合设计图纸及要求；
检查预留孔洞及预埋件设置标高、平面位置应符合设计图纸要求；
检查模板脱模剂涂刷质量严禁隔离剂污染钢筋与混凝土接搓处；
检查梁、板底模的起拱高度当现浇钢筋砼梁、板跨度≥4m时模板应起拱；
检查砼试块强度模板撤除顺序拆模后的构造要承受全部荷载时其砼强度须到达设计强度值。
4.2钢筋工程：
审查钢筋原材质保资料并取样见证；
检查钢筋焊接、机械接头施工质量并取样见证；
检查焊条、直螺纹套筒的质保资料及焊工上岗证；
检查钢筋规格、间距、位置、数量箍筋加区长度和箍筋间距、直径；
检查钢筋保护层垫块设置质量。
4.3混凝土工程：
审查混凝土供给商资质；
检查进场混凝土配合比并实测坍落度质量指标必须符合施工要求；
检查根底底板膨胀加强带混凝土强度等级和外加剂掺入量；
检查楼层的标高、楼板厚度必须符合设计要求；

4.3.6检查混凝土振捣情况并见证混凝土抗压、抗渗试块的制作组数；
4.3.7检查混凝土浇筑后的养护工作保证混凝土强度的后增长。
五、监理工作的和措施：
5.1模板工程：
检查复核测放的轴线位置；
目测、尺量检查剪力墙、柱模板竖向采用50×100@250木方木方应没有节孔、坏裂含水量应<25；尺量检查钢设置间距钢加固1.8m以下部位按@400设置1.8m 以上按@500设置；
检查模板支撑排架立杆与程度杆双向间距是否符合施工方案要求；扫地杆距地面不大于250mm主龙骨的尺寸应为50×100mm木方；
检查梁与梁、梁与柱模板接头位置模板安装质量接缝应严；检查板的缝隙和孔洞是否堵严木模板应浇水潮湿但不得有积水；
检查柱、梁、板的尺寸、标高并复核模板的垂直程度度垂直度应≯6mm平整度应≯5mm；检查剪力墙模板对拉螺栓的规格、间距是否符合施工方案要求；检查对拉螺杆止水板焊接是否严、结实；两端是否有木垫块；梁、板模的底面标高误差应控制在±5mm以内；
检查模板隔离剂的涂刷质量不得漏刷和污染钢筋；
检查梁、板起拱高度跨度>4m的梁、板起拱高度应控制在1/1000-3/1000之间；
检查预留孔、洞、预留埋件的平面位置及标高按照图纸及进展认真复核并与水、电安装图纸对照确保不遗漏；
检查施工缝位置止水钢板焊接、止水带安装；检查模板内杂物清理质量 不得有碎屑等杂物；
底模及其支架撤除时的同条件养护砼试块强度应符合下表要求：
底模及其支架撤除时的砼强度
构件类型
构件跨度〔m〕
到达设计的砼立方体抗压强度值的百分率〔〕
板
≤2
≥50
>2, ≤8
≥75
>8
≥100
梁、拱、壳
≤8
≥75
>8
≥100
悬臂构件

≥100
撤除侧模时应保证构件的外表及棱角不受损伤；
模板撤除时撤除的模板和支架应分散堆放并及时清运；
剪力墙模板撤除后应凿除木垫块割去对拉螺栓用掺有膨胀剂的水泥砂浆补实。
5.2钢筋工程：
检查受力钢筋的品种、规格、数量及接头位置锚固长度及保护层厚度；
检查箍筋弯钩的弯弧内直径应不小于受力钢筋直径弯折角度应为135。箍筋弯后平直部分长度不应小于箍筋直径的10倍；
钢筋焊接接头应按见证取样要求取样检查复测；
检查进场钢筋的质保书及钢筋吊牌按同一牌、同一炉罐、同一规格、同一交货状态每批钢材质量按不大于60T进展取样见证经检测合格前方可使用；
钢筋焊接接头按每300个接头取样1组进展检测；
设置在同一构件内的接头宜互相错开在纵向受力钢筋焊接接头连接区段的长度为35d〔d为纵向受力钢筋的较大直径〕且不小于500mm的区段内在同一连接区段内钢筋接头面积百分率应符合以下规定：
在受拉区不宜大于50；
接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加区。
施工图纸规定如下：
1) 根底底板的底部钢筋顶板的顶部钢筋外墙、外侧的竖向或程度钢筋在跨中部1/3范围内外墙尚应满足相邻钢筋接头间隔 ≥35d；
2) 顶梁、顶板的底部钢筋地下钢筋墙板内侧的钢筋根底底板的顶部钢筋在支座1/3范围内；
3) 顶梁的顶部钢筋地下室外墙板外侧的钢筋根底底板的底部钢筋在跨中1/3范围内。
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开绑扎接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm；
钢筋绑扎接头连接区段的长度1.3L同一连接区段内纵向钢筋搭接接头面积百分率应符合梁、墙、板类构件不宜大于25的要求；
检查钢筋闪光对焊的外观质量焊接接头应无横向裂纹和烧伤、焊包均匀焊接接头处弯折不大于4°钢筋轴线位移不大于0.1d,且不大于2mm;
采用直螺纹连接的钢筋检查套两端螺纹丝口长度；
检查受拉钢筋的锚固长度和搭接长度详细要求如下：砼C30Ⅱ级钢筋最小锚固长度32d〔d≤25〕；最小搭接长度38d；
检查双层配筋的板、柱钢筋绑扎质量应按施工图纸要求设置撑筋和拉筋；
控制钢筋保护层厚度、位置垫块应按梅花形设置保护层厚度如下；
①剪力墙外侧、底板板底、顶板板顶、顶梁梁顶50mm；
②内墙、外墙内侧20mm；
③柱30mm。
预留孔、洞周边的补强钢筋应符合设计构造要求。
5.3混凝土工程：
检查到场砼的配合比单核查砼强度等级是否符合设计要求垫层砼强度等级为C15；地下室底板、墙板、顶板梁柱砼强度等级C30抗渗等级S8底板加强带用高一级掺有膨胀剂的砼浇筑；
实测检查到场砼坍落度防止因坍落度损失过大而影响砼浇筑质量如有离析现象时必须在浇筑前进展二次搅拌；
砼浇筑顺序宜由低到高进展防止大量水泥砂浆向低处流集造成砼粗细骨料别离同时检查施工过程分层分段浇筑间隔时间防止出现施工冷缝。为保证上、下层砼构造良好振捣棒在振捣上层砼时应插入下层砼5cm；
在浇筑砼前检查模板内杂物清理质量对模板及其支架、钢筋、预留孔洞、预埋件必须进展隐蔽检查验收符合设计及要求前方能浇筑砼浇底板砼前垫层上的积水须抽排干净；
浇筑过程中旁站检查混凝土施工顺序、间歇时间的情况当发现模板或支撑变形和移位时及时催促施工方负责人采取措施修改；
浇筑施工过程进展旁站监理砼振捣时插入点挪动间距不应大于振捣器作用半径的1.5倍不得漏振每一振点的振捣延续时间应待砼外表呈现浮浆和不沉落为止；
施工缝留设：底板按变形缝分段一次浇筑成型。外墙板施工缝距底板上口300mm并安装止水钢板。柱、梁板浇筑混凝土前检查柱、楼梯板施工缝清理质量不得有疏松混凝土 、碎屑垃圾和积水然后在施工缝处填以50~100mm厚与混凝土成分一样的去石水泥砂浆；
浇筑墙板混凝土时应严格控制下料高度当浇筑混凝土的倾落高度超过2m时应使用串筒、溜槽等工具进展浇筑防止砼离析；
人防地下室门框墙施工前须将钢门框及穿墙道预埋到位并在门前顶板内吊钩钢筋。防护门的门框应连续浇筑振捣实外表平整光滑、无蜂窝、孔洞露筋每道门框墙的任何一处麻面面积不得大于门框墙总面积的0.5,且应修正完好；
混凝土浇筑施工完成后检查混凝土面层收头的工作防止外表收缩裂缝的产生；
混凝土浇筑完毕后12小时内应进展养护养护时间不少于7d梁、板浇构件应浇水养护浇水次数应能保持砼处于潮湿状态；
混凝土浇筑后为防止硬化过程中受到冲击、振动及过早加载在混凝土强度未到达1.5 N/mm2前不允许在上面行走和施工。
5.6监理工作音影资料理工作：
施工质量监控过程中对关键节点、隐蔽工程部位及时地拍录施工质量情况；
检查验收过程中对不符合质量要求的部位及整改合格后的情况均应拍摄记录；
对拍摄的影像资料及时整理、归档便于今后对工程质量的检索。
六、旁站监理工作：
6.1模板工程：
标高、轴线、模板的几何尺寸；
模板内的垃圾清理干净模板刷膜模剂；
模板支撑结实、检查立杆、横杆间距是否符合施工方案要求；
墙、柱模、梁侧模撤除旁站监理不得拉碰构件棱角及时检查是否存在蜂窝、露筋等质量缺陷；
对拉螺栓割除后,严格按相关规定处理.特别注意检查外墙板.
6.2钢筋工程：
检查梁柱集节点钢筋的绑扎质量绑扎应结实规格、间距应符合设计图纸要求；
旁站监理板、柱、楼梯梁预插钢筋规格、数量、平面位置复核模板尺寸、标高；
检查钢筋的锚固长度、接头位置、搭接长度是否符合设计及施工要求；对预留孔、洞设置周边加强筋设置进展旁站监理。
6.3混凝土工程：
旁站监理楼柱、梁板混凝土浇筑施工振捣时间不得过长板、柱混凝土浇筑时下料高度不应超过2m每次下料厚度不得大于1.5m不得漏振；
针对程度施工缝施工浇筑进展旁站监理浇筑剪力墙、柱应采用与混凝土配比一样的砂浆5~10cm进展接浆浇筑过程中混凝土间歇不得超过混凝土初凝时间浇捣上层混凝土时振动棒应插入下层5cm；
对板、柱、梁、顶板混凝土保护层设置进展旁站监理板混凝土保护垫块应梅花型设置.
地下室底板浇砼时检查积水是否抽排干净。膨胀加强带部位的砼是否符合要求。
旁站监理楼层构造混凝土试块制作过程保证标养、同条件抗压试块制作数量制作质量符合要求。

上海建科建立监理咨询
绿地南桥新苑监理工程部
