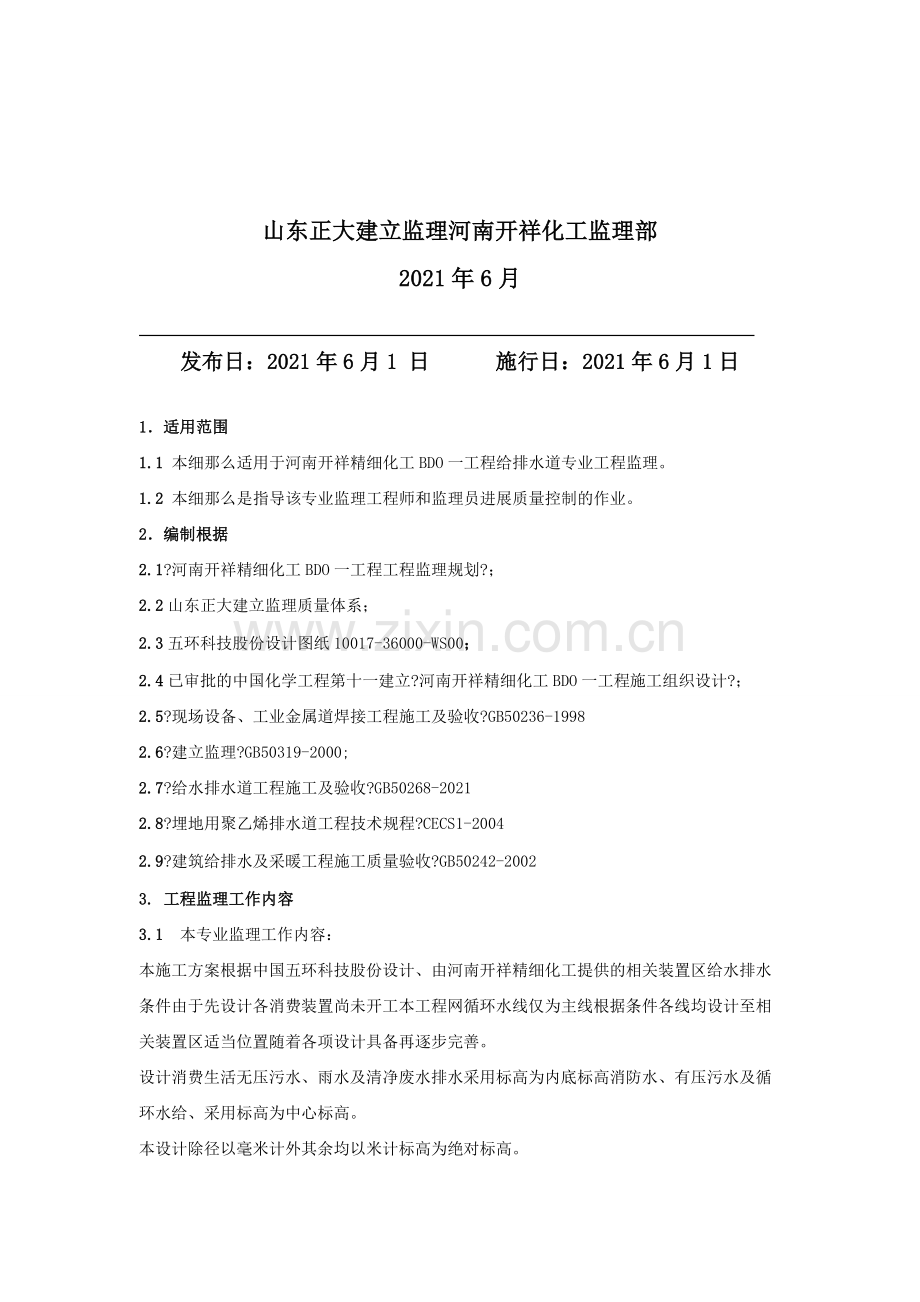

山东正大建立监理Shdong Provinial Zhengda Construction Servision Co.Ltd 河南开祥精细化工BDO一工程供排水工程监理施行细那么 工程监理机构章: 编 制: 批 准： 日 ： 山东正大建立监理河南开祥化工监理部2021年6月发布日：2021年6月1 日 施行日：2021年6月1日1适用范围1.1 本细那么适用于河南开祥精细化工BDO一工程给排水道专业工程监理。1.2 本细那么是指导该专业监理工程师和监理员进展质量控制的作业。2编制根据2.1?河南开祥精细化工BDO一工程工程监理规划?；2.2山东正大建立监理质量体系；2.3五环科技股份设计图纸10017-36000-WS00；2.4已审批的中国化学工程第十一建立?河南开祥精细化工BDO一工程施工组织设计?；2.5?现场设备、工业金属道焊接工程施工及验收?GB50236-19982.6?建立监理?GB50319-2000;2.7?给水排水道工程施工及验收?GB50268-20212.8?埋地用聚乙烯排水道工程技术规程?CECS1-20042.9?建筑给排水及采暖工程施工质量验收?GB50242-20023. 工程监理工作内容3.1 本专业监理工作内容：本施工方案根据中国五环科技股份设计、由河南开祥精细化工提供的相关装置区给水排水条件由于先设计各消费装置尚未开工本工程网循环水线仅为主线根据条件各线均设计至相关装置区适当位置随着各项设计具备再逐步完善。设计消费生活无压污水、雨水及清净废水排水采用标高为内底标高消防水、有压污水及循环水给、采用标高为中心标高。本设计除径以毫米计外其余均以米计标高为绝对标高。各线编如下： CWS：循环给水线 设计压力0.6MP CWR：循环线 工作压力0.6MP F W：高压消防水线 工作压力1.9MP W W：消费、生活污水、雨水线4 工程主要特点4.1工程概况： 本工程为河南开祥精细化工BDO一工程全厂给排水网主干线工程。其内容包括：界区内高压消防水线2970米、循环水给、线650米、消费生活污水、雨水排水线3433米。4. 2本工程材选用：循环水给采用 20# 焊接钢径包括182014、102010等； 高压消防水径包括3258、1595、1084等径DN300线采用 20# 无缝钢3258线采用 20# 焊接钢。雨水采用高度聚乙烯增强型缠绕构造壁HDPE径包括d1200、d1000、d800、d600、d500、d400、d300、d200等。4.3本工程材连接：钢除必要局部采用法兰连接外其余采用焊接连接。高度聚乙烯增强型缠绕构造壁采用承插电熔焊接连接。 低压连续铸铁采用橡胶圈承插连接。4.3本工程道根底：钢制道：采用原土直埋如遇回填土作根底处理。高度聚乙烯缠绕HDPE：对一般土质根底采用素土夯实再铺设250mm厚砂垫层。对岩石地段在回填时180铺设250mm厚砂垫层。铸铁：假如是原土在测好标高后直接铺设道假如是挖动过的回填土在圶实后测好标高后再铺设道。4.4 道防腐试压、阀门井、消防栓：1。5监理工作程序5.1根据施工图纸、施工验收、工程质量检验评定及相关质量技术对工程施工质量进展全过程的控制和检查。5.2质量的事先控制：审查施工报送的施工组识设计方案、施工作业指导书并提出审查。根据本专业施工特点确定工序控制点。经审核批准后组织施行。审查承包报送的焊接人员、焊接检验人员、书。进展开工前准备工作质量检查。对进入现场的工程材料、构配件、设备进展检查验收并对材料报审表及相关资料审查签证。不合格的材料、构配件、设备不允许用于工程。5.3质量的事中控制：设置施工过程质量控制点对施工工艺过程及质量进展控制。针对本工程的特点熟悉施工图纸理解流程。对道的介质、压力、温度、走向、件的配制、安装等情况掌握理解。对施工过程中的阀门检验、道系统的压力试验、闭水试验、除锈、防腐等采取旁站监视的手段进展质量控制。在施工过程中对原材料的复查、道的处理、坡口的加工、组对、焊接等施工质量严格控制。对于隐蔽工程的检查验收根据承包报审的隐藏工程报验申请表和自检结果进展现场检查验收。符合要求予以签认；对未经检验或检验不合格的工序回绝签证并严禁进入下一道工序的施工。做到以上道工序质量保证下道工序质量的原那么。通过现场巡视、旁站监视、平行检查等手段加强各个环节的质量控制。尤其是见证点、停检点的质量控制做到心中有数对影响工序质量的重要部位及薄弱环节进展跟踪监理发现问题及时处理。通过工地例会和签发?监理工程师单?及时下达监理指指出施工质量问题并提出相应的整改要求以保证工程质量优良。5.4质量的事后控制做好工程的试运保运监理工作。参加工程开工预验收对存在的问题及时要求承包整改。参加工程开工验收对分局部项工程进展质量评定对工程进展质量验收签审。对工程工程监理技术资料进展整理、交付、归档。为工程工程监理工作总结提供有关资料。6质量控制要点及控制手段6.1本细那么涉及的“控制手段解释如下：质量控制点：施工质量控制的重点是施工工序的重要节点。见证点：但凡列为见证点的质量控制对象施工在施工前必须提早监理人员在约定的时间内到现场见证和对施工施行监视。停顿点：凡列为停顿点的质量控制对象施工必须在施工前监理人员对控制点施行监控。旁站：在关键部位或关键工序施工过程中由监理人员在现场进展的监视活动。巡视：监理人员对正在施工的部位或工序在现场进展的定或不定的监视活动。平行检验：工程监理机构利用一定的检查手段在承包自检的根底上按照一定的比例进展检查或检测的活动。 量测：采用计量器具测量仪器、设备进展的检查。 外观检查：对的外表质量外观规格尺寸通过目测、观查、量测进展检查。质证审查：对的文字性的技术质量保证进展审核。如质量证明 、合格证等技术资料审查：对施工过程中有关的施工质量记录的检查。如隐蔽工程记录、阀门检验记录、水压试验记录等6.2质量控制要点及目的值见一览表质量控制一览表序质量控制 要 点控制内容及质量要求控 制 手 段施行人员1原材料控制 检查原材料规格、型、材质、质证应符合国标及设计要求。 代用材料必须有设计签证的材料代用单。 按要求进展复验、试验检验。外观检查：标识、测量,资料审查。监理工程师2焊接工艺根据焊接工艺选择焊接参数焊接方式制定焊接作业指导书并严格按作业指导书进展焊接施工、焊接检验。资料审查监理工程师3焊接人员资格焊接技术人员、焊接质量检验人员必须经考核合格获得相应的专业书并持证上岗。资料审查：书及相应技术考核工程。监理工程师4焊接材料 焊接材料的质量证明齐全化学成份、机械性能符合国标。 焊接前应查明所焊材料的钢正确选用相应的焊接材料 焊接材料的一、二级仓库理仓库要有温湿度控制设备。焊材放于枯燥通风良好的仓库保温度大于5且相对空气湿度小于60。 使用前按其说明书进展烘焙重复烘焙不得超过2次。重要部件使用的焊材使用时应装入温度保持在100150的保温桶内。烘焙发放要做好记录。资料审查：焊接材料质证书烘焙发放记录。监理工程师5材料、配件材质检查对材料、件、阀门、道附件进展检查并做好标识分类摆放。平行检查、审查复查记录。监理工程师6件、道附件检验 规格、型、材质、技术参数符合设计要求出厂合格证、质量证明资料齐全包括化学成分机械性能。 外观检查：无裂纹、缩孔、夹渣、粘砂、漏焊、重皮等缺陷。 法兰封面应光洁不得有径向沟槽。带有凹凸面或凹凸环的法兰应自然嵌合凸面的高度不得小于凹槽的深度。 用于设计温度大于430且直径30的合金钢螺栓应逐根进展硬度检查。外观检查、量测、质量证明资料审查。监理工程师7阀门的检验 规格、型、材质符合设计要求填料填装正确。 进展压力强度检验按GB50268-97规定进展。资料审查：质量证明、试验记录。旁站。监理工程师8道安装坐标及标高检查 坡度、坡向符合设计要求。 程度弯曲度：DN100时为 1/1000且20mm。DN100时为1.5/1000且20mm。穿插间距10mm。平行检查测量。监理工程师9坡口加工及对口 坡口型式符合设计要求和规定。 道对接焊口的组对应做到内壁平齐。内壁错边量不超过壁厚的10且不大于2mm。 坡口外表检查：在距口不小于20mm长的范围内应无油、无锈且外表无裂纹、夹层等缺陷。 子对接口应平直,焊接角变形其折口允许偏向：DN100mm时a2mm。DN100mm时a 3mm。全长允许偏向为10 mm 。巡视、平行检验、量测。监理工程师10道焊缝检查焊缝外观检查： 焊缝边缘应圆滑过渡到母材。 焊缝外型尺寸及焊缝表露缺陷允许范围应符合DL5007-92第8条规定。 焊接角变形允许范围径100mm偏向值1/100径100mm偏向值3/200。 子、道的外壁错口值：10mm且 4mm。平行检验监理工程师11焊缝质量检验 焊缝质量检验应符合DL5007-92第7条规定。 检验不合格的焊缝应查明原因制定返修措施。返修次数不能超过3次。资料审查：检验记录、平行检验。监理工程师12道附件安装 法兰连接应保持法兰间的平行其偏向不大于法兰外径的1.5/1000且不大于2mm。 法兰平面应与子轴线垂直法兰内侧焊缝不得漏焊。 法兰连接除特殊情况外应使用同一规格螺栓安装方向一致紧固对称均匀。螺栓露出螺母23螺距。 垫片符合设计要求安装正确。巡视、平行检验。监理工程师13道安装 道程度段的坡度与坡度方向必须符合设计要求。 焊缝位置：焊缝与弯弯曲点的间隔 不小于子外径且大于100mm。直段两个焊缝间距不小于子外径且大于150mm。焊缝与开孔的间隔 大于50mm且不小于孔径。 道上仪表取源部件的开孔和焊接与道安装同步进展。 子与设备的连接应在设备安装定位紧好地脚螺栓后自然地进展。巡视、平行检验资料审查。监理工程师14阀门的安装 阀门的规格、型、材质、安装位置、方向要符合设计要求。 阀门应连接自然法兰周围紧力应均匀。手轮不宜朝下且便于操作检修。 活动接头转动灵敏传动杆与阀杆轴线的夹角不大于30 法兰连接的阀门应在关闭状态下安装。对焊阀门焊接时阀门不宜关闭。平行检验监理工程师15道系统试验 道系统安装完毕符合设计要求及规定安装技术资料齐全并对整套个系统进展检查验收全部合格后进展水压试验。 试压方案已批准并进展了技术交底根据GB50268-97有关规定进展水压试验。 水压试验宜在水温、环境温度5以上进展。 水压试验时应与试验范围以外的道、设备、仪表等隔绝。 水压试验时当到达试验压力后应保持恒压10分钟进展全面检查无渗水、泄漏且目测无变形。强度试验合格然后降至设计压力按进展检查。资料审查：技术资料、原始记录、试压方案旁站。监理工程师16道系统清洗 道清洗应具有经批准的技术、平安和组织措施。 生活给水道水冲洗可采用澄清水冲洗作业连续进展直至出口处水色和透明度与入口处的目测一致时为合格。 道经清洗合格后应作为隐蔽工程进展检查验收并采取有效保护措施。资料审查：吹洗方案、平安技术措施旁站。监理工程师17工程验收资料审查检查签证。核对、审查。监理工程师
