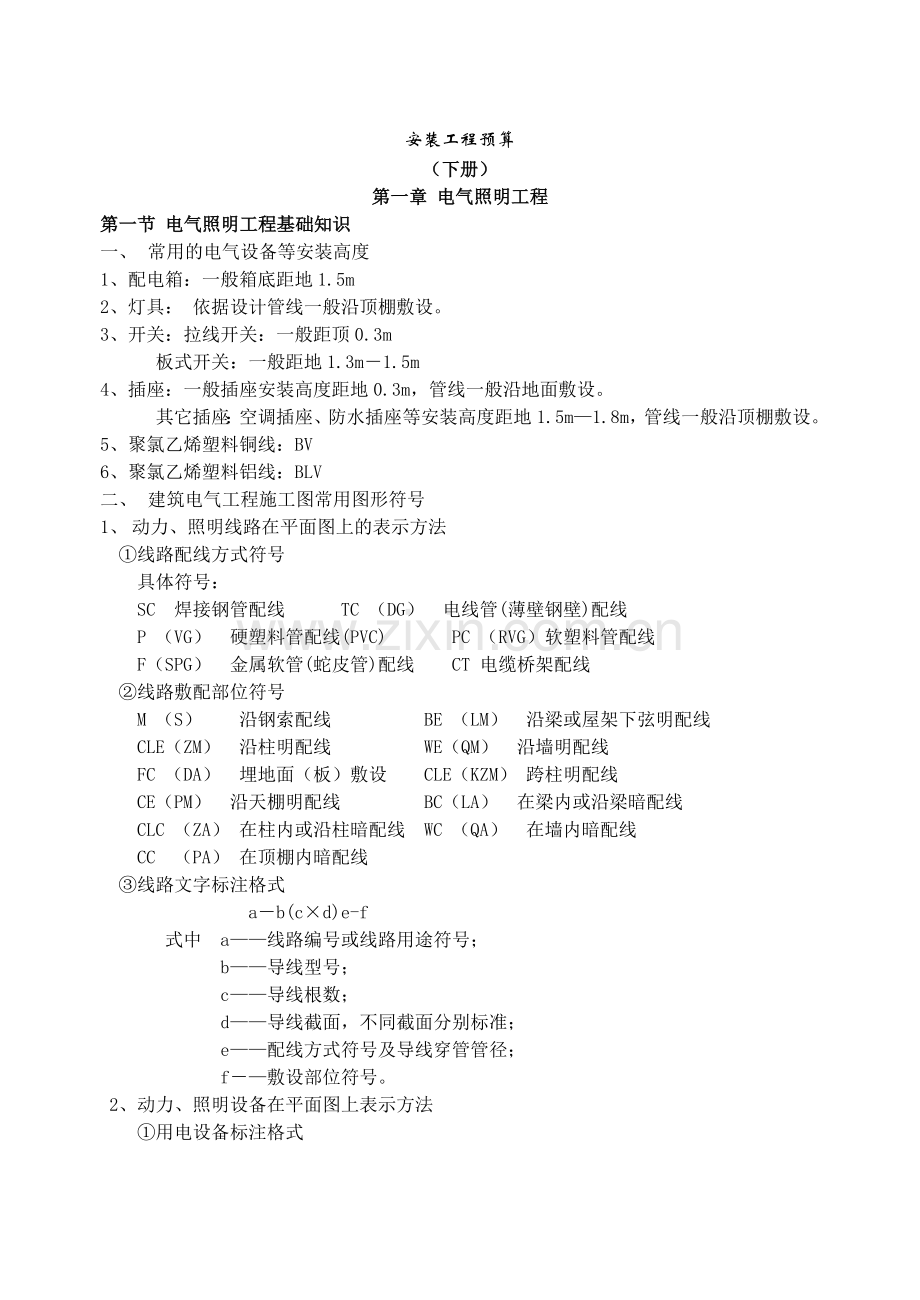

安装工程预算
（下册）
第一章 电气照明工程
第一节 电气照明工程基础知识
一、 常用的电气设备等安装高度
1、配电箱：一般箱底距地1.5m
2、灯具： 依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m
板式开关：一般距地1.3m－1.5m
4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV
6、聚氯乙烯塑料铝线：BLV
二、 建筑电气工程施工图常用图形符号
1、 动力、照明线路在平面图上的表示方法
①线路配线方式符号
具体符号：
SC 焊接钢管配线 TC （DG） 电线管(薄壁钢壁)配线
P （VG） 硬塑料管配线(PVC) PC （RVG）软塑料管配线
F（SPG） 金属软管(蛇皮管)配线 CT 电缆桥架配线
②线路敷配部位符号
M （S） 沿钢索配线 BE （LM） 沿梁或屋架下弦明配线
CLE（ZM） 沿柱明配线 WE（QM） 沿墙明配线
FC （DA） 埋地面（板）敷设 CLE（KZM） 跨柱明配线
CE（PM） 沿天棚明配线 BC（LA） 在梁内或沿梁暗配线
CLC （ZA） 在柱内或沿柱暗配线 WC （QA） 在墙内暗配线
CC （PA） 在顶棚内暗配线
③线路文字标注格式
a－b(c×d)e-f
式中 a——线路编号或线路用途符号；
b——导线型号；
c——导线根数；
d——导线截面，不同截面分别标准；
e——配线方式符号及导线穿管管径；
f－—敷设部位符号。
2、动力、照明设备在平面图上表示方法

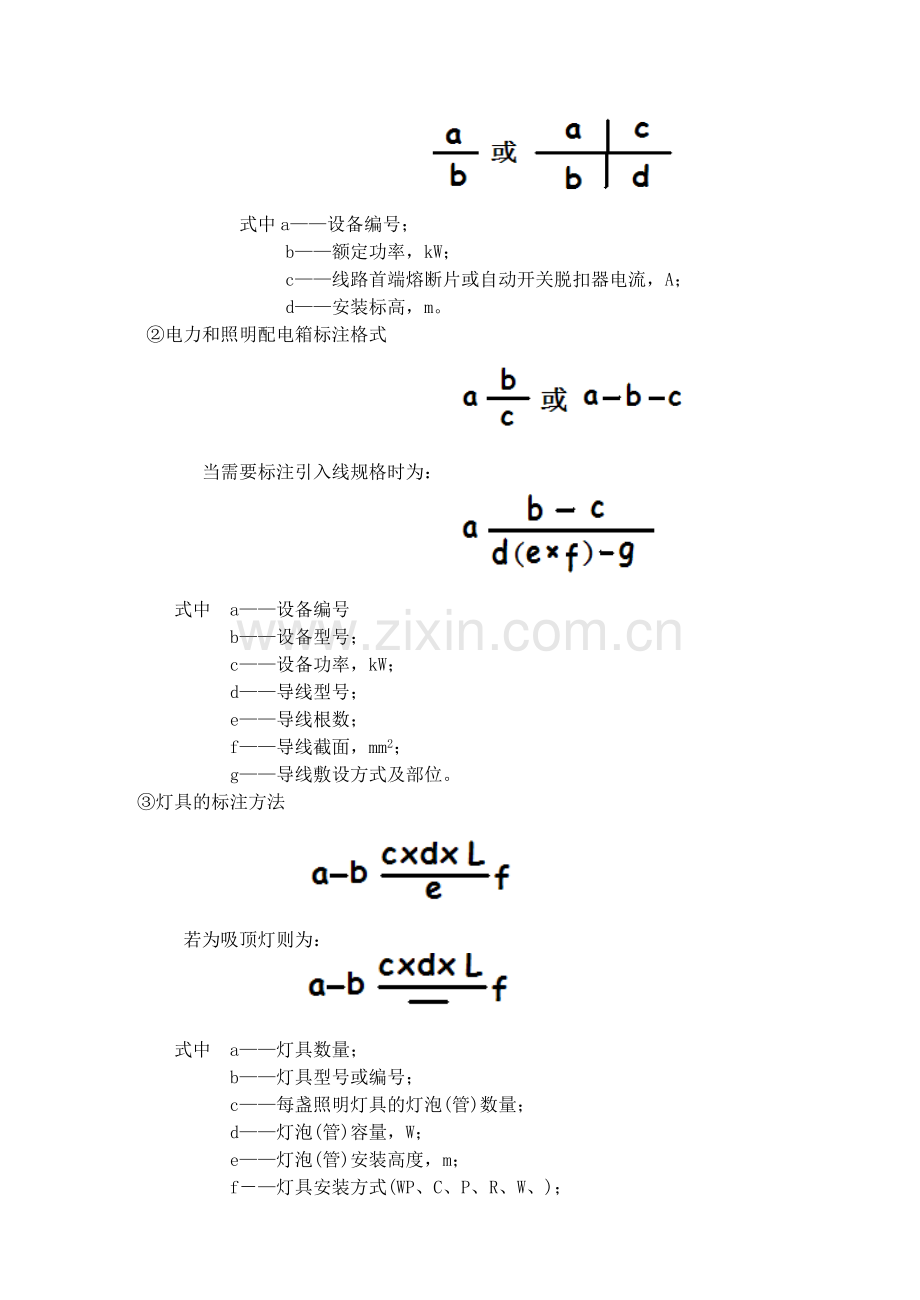

①用电设备标注格式

式中a——设备编号；
b——额定功率，kW；
c——线路首端熔断片或自动开关脱扣器电流，A；
d——安装标高，m。
②电力和照明配电箱标注格式

当需要标注引入线规格时为：

式中 a——设备编号
b——设备型号；
c——设备功率，kW；
d——导线型号；
e——导线根数；
f——导线截面，mm2；
g——导线敷设方式及部位。
③灯具的标注方法

若为吸顶灯则为：

式中 a——灯具数量；
b——灯具型号或编号；
c——每盏照明灯具的灯泡(管)数量；
d——灯泡(管)容量，W；
e——灯泡(管)安装高度，m；
f－—灯具安装方式(WP、C、P、R、W、)；
L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。
④开关及熔断器标注格式

当需要标注引入线规格时为：

式中 a——设备编号
b--设备型号；
c--额定电流，A；
i--整(镇)定电流，A；
d--导线型号；
e--导线根数；
f—导线截面，mm2；
g--导线敷设方式及部位。
三、 识读电气施工图
(一)工程概况
1．工程用途及所属单位：该工程由某市饮食公司投资，一般饮食营业厅，楼上有20个床位的一般旅客住宿客房．
2．工程结构：该工程为砖混结构两层。主墙为砖墙，隔墙为加气轻质混凝土砌块；底层楼板为钢筋混凝土预应力空心板；楼面为水泥砂浆地面，地面为玻璃条分格普通水磨石；屋盖为轻型钢屋架结构．见下图。
3、电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V电源，作为电力和照明用，进户线采用BV型，架空引入标高3.2m；室内一律用BV型线穿PC塑料管暗敷，配电箱4台(M0，M1、M2、M3）均为成品，一律暗装，箱底边距地1．5m；插座暗装距地1．3m；拉线开关暗装距顶棚0．3m,跷板开关距地1．4m；配电箱可靠接地保护，见电气平面布置图(图1、2)及系统图（图3)。
4、室内外高差为0.45m，一层层高3.44m，二层层高2.75m。

图1－1电气底层平面图

图1－2电气二层平面图

图1－3 电气系统图
各回路配管配线表
回路
容量（W）
配管配线
①
820
BV－2×2.5 PC15
②
595
BV－2×2.5 PC15
③
320
BV－2×2.5 PC15
④
360
BV－2×2.5 PC15
⑤
480
BV－2×2.5 PC15
⑥
640
BV－2×2.5 PC15
⑦
1000
BV－4×2.5 PC20
识图说明
1、 根据系统图的连接情况到平面图中找相应的配电箱所在的位置。
M0―→一层：M1 、M2 二层：M3
2、M0 是总配电箱（800×500×200），M1在B轴上①回路给操作间、楼梯照明供电，M2在4轴上有②③④三个回路给三个餐厅供电，M3在二层的1轴上有⑤⑥⑦三个回路供电。其中M1、M2、M3三个配电箱尺寸均为（500×300×160）。
3、各个回路的配管配线情况见上表。
第二节 配管配线工程量计算
照明工程一般包括配管配线工程；灯具安装工程；开关插座安装工程以及其他附件安装工程
一、 配管工程量计算
配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。
（一）计算规则及其要领：
1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。
2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。千万不要“跳算”，防止混乱，影响工程量计算的正确性。
（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。
1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据（第一节内容），并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，以下图为例。

图1－4 水平配管长度计算示意图
由图1－4可知AL1箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15和WL2：BV－4×2.5PC20，其中WL1回路是沿墙、顶棚暗敷，WL2沿墙、顶棚明敷至AL2箱（500×300×160）。工程量的计算需要分别计算，分别汇总，套用不同的定额。
（1）WL1回路的配管线为：BV－2×2.5SC15，回路沿1－C—2轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺寸计算该配管长度。
那么WL1回路水平配管长度SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m
（2）WL2回路的配管线为：BV－4×2.5PC20，回路沿1－A轴沿墙明敷，按相关墙面净空长度尺寸计算线管长度，
那么WL2回路水平配管长度PC20＝3.9－2.1－0.12＋3＝4.68m
2、垂直方向敷设的管（沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。无论配管是明敷或暗敷均按下图计算线管长度。

图1－5 垂直配管长度计算示意图
1一拉线开关；2一插座；3一开关；4-－配电箱或Wh表；5--配电柜
由图1－5可知，各电气元件的安装高度知道后，垂直长度的计算就解决了，这些数据可参见具体设计的规定，一般按照配电箱底距地1.5m，板式开关距地1.3－1.5m，一般插座距地0.3m，拉线开关距顶0.2-0.3m，灯具的安装高度按具体情况而定，本图灯具按吸顶灯考虑。
（1）WL1回路的垂直配管长度SC15＝（3.3－1.5-0.5）配电箱＋（3.3-0.3）插座＋0.3×2拉线开关＝4.9m
（2）WL2回路的垂直配管长度PC20＝（3.3-1.5-0.5）AL1＋(3.3－1.5-0.3)AL2＝2.8m
合计：暗配SC15的管长度为：水平长＋垂直长＝15.9+4.9＝20.8m
明配PC20的管长度为：水平长＋垂直长＝4.68+2.8＝7.48m
2、 当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算，见下图所示。

图1－6 埋地水平管长度

图1－7 埋地管穿出地面
（1）水平长度的计算：若电源架空引入，穿管SC50进入配电箱(AP)后，一条回路WP1进入设备，再连开关箱(AK)，另一回路WP2连照明箱 (AL)。水平方向配管长度为L1＝1m，L2＝3m，L3＝2.5m，L4＝9m等。水平方向配管长度均算至各电气元件的中心处。
①引入管的水平长度（墙外考虑0.2m）SC50＝1＋0.24＋0.2＝1.44m
②WP1的配管线为：BV－4×6 SC32 FC管长度SC32＝3＋2.5＝5.5m
③WP2的配管线为：BV－4×4 SC25 FC管长度SC25＝9m
（2）垂直长度的计算：当管穿出地面时，沿墙引下管长度(h)加上地面埋深才为垂直长度，出地面的配管还应考虑设备基础高和出地面高度，一般考虑150～200mm，即为垂直配管长度。各电气元件的高度分别为：架空引入高度h1＝3m；开关箱距地h2＝1.3m；配电箱距地h3 ＝1.5m；管埋深h4 ＝0.3m；管埋深h5 ＝0.5m；基础高h6 ＝0.1m。
①引入管的垂直长度SC50＝h1＋h5＝3＋0.5＝3.5m
②WP1的垂直配管长度SC32＝（h5 ＋h6＋0.2）×2＋(h5＋h2)（AL）＝（0.5＋0.1＋0.2）×2＋0.5+1.3＝3.4m（伸出基础高按200mm考虑）
③WP2的垂直配管长度SC25＝h3＋h4＝1.5＋0.3＝1.8m
合计：引入管SC50＝1.44＋3.5＝1.79m
SC32＝5.5＋3.4＝8.9m
SC25＝9＋1.8＝10.8m
配管的工程量计算按照上述步骤进行，再套用定额第二册第十二章相应子目即可。
（三）配管工程量计算时应注意的问题
配管工程量计算在电气施工图预算中所占比重较大，是预算编制中工程量计算的关键之一，因此除综合基价中的一些规定外还有一些具体问题需进一步明确。
1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。
2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。
3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。
4．暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准。
5．在钢索上配管时，另外计算钢索架设和钢索拉紧装置制作与安装两项。
6．当动力配管发生刨砼地面沟时，以“m”计量，按沟宽分档，套相应定额。
7．在吊顶内配管敷设时，用相应管材明配线管定额。
8．电线管、钢管明配、暗配均已包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按《刷油、防腐蚀．绝热工程》定额规定计算，并用相应定额。
9、 配管工程包括接地跨接，不包括支架制作、安装，支架制作安装另立项计算。
上述基准点的问题，在实际工作中形式较多，但要掌握一条原则，就是尽可能符合实际。基准点一旦确定后，对于一项工程要严格遵守，不得随意改动这样才能达到整体平衡，使整个电气工程配管工程量计算的误差降到最低。
二、 管内穿线工程量计算
（一）计算规则
1、管内穿线按“单线延长米”计量。导线截面超过6mm2以上的照明线路，按动力穿线定额计算。
（二）管内穿线长度可按下式计算：
管内穿线长度＝(配管长度+导线预留长度)×同截面导线根数
连接设备导线预留长度表 表一
序号
项 目
预留长度
说 明
1
各种配电箱、开关箱．柜、板
(高+宽)
盘面尺寸
2
单独安装(无箱、盘)的铁壳开关、闸刀开关、启动器、母线槽进出线盒等
0.3m
以安对象中心算起
3
由地坪管子出口引至动力接线箱
1.0m
以管口计算．
4
电源与管内导线连接(管内穿线与软、硬母线接头)
1.5m
以管口计算
5
出户线
1.5m
以管口计算
例题1：电缆架空引入，标高3.0m，穿SC50的钢管至AP箱，AP箱尺寸为（1000×2000×500），从AP箱分出两条回路WP1、WP2，其中一条回路进入设备，再连开关箱(AK)，即WP1箱，其配管线为：BV－4×6 SC32 FC ；另一回路WP2连照明箱 (AL)，WP2的配管线为：BV－4×4 SC25 FC，AL 配电箱尺寸（800×500×200）。计算下图的管内穿线的工程量？

埋地平面图

图1－8 导线与柜、箱、设备等相连接预留长度
解：根据上题的配管工程量，计算管内穿线的工程量。
（1）入户电缆＝配管长度＋预留长度＝1.79＋（1+2）＋1.5＝6.29m
（2）WP1的配管线为：BV－4×6 SC32 FC
BV－6：（SC32管长＋各预留长度）×4＝（8.9＋（1+2）AP箱＋1×2设备＋0.3AK箱）×4＝（8.9+3+2+0.3）×4＝56.8m
（3）WP2的配管线为：BV－4×4 SC25 FC
BV－4：（SC25的管长＋各预留长度）×4＝（10.8＋（1+2）AP箱＋（0.8+0.5）AL箱）×4＝（10.8+3+1.3）×4＝60.4m
（三）管内穿线工程量计算应注意的问题
1、计算出管长以后，要具体分析管两端连接的是何种设备．
①如果相连的是盒（接线盒、灯头盒、开关盒、插座盒）和接线箱时，因为穿线项目中分别综合考虑了进入灯具及明暗开关、插座、按钮等预留导线的长度，因此穿线工程量不必考虑预留。
单线延长米＝管长×管内穿线的根数(型号、规格相同)；
②如果相连的是设备，那么穿线工程量必须考虑预留。
单线延长米＝（管长+管两端所接设备的预留长度）×管内穿线根数。
2、导线与设备相连时需设焊 (压）接线端子，以“个”计量单位，根据进出配电箱、设备的配线规格、根数计算，套用相应定额。
例题2：以上题为例计算焊铜接线端子的工程量。（铜线）
解： BV－4的焊铜接线端子：4（AP箱）+4（AL箱）＝8个
BV－6的焊铜接线端子：4（AP箱）+4×2（设备）＋4（AK箱）＝16个
三、配线工程量计算
1、金属线槽和塑料线槽以及桥架配线时，线槽、桥架安装按“m”计量，工程量按施工图设计长度计算。
2、线槽进出线盒以容量分档按“个”计量；
3、线槽内配线以导线规格分档，以“单线延长米”计量，计算方法同管内穿线相同。
4、线槽需要支架时，要列支架制作与安装两项；
5、桥架的支架包括在桥架的安装定额中，不必单列项。
作业
1、计算下图中的管内穿线的工程量和焊铜接线端子的工程量。其中AL1箱尺寸是800×500×160，AL2箱尺寸为500×300×120，WL1回路的配管线为：BV－2×2.5SC15，WL2回路的配管线为：BV－4×2.5PC20

水平配管长度计算示意图

垂直配管长度计算示意图
1一拉线开关；2一插座；3一开关；4-－配电箱或Wh表；5--配电柜

第三节照明器具安装工程量计算
照明器具安装定额包括照明灯具安装、开关、按钮、插座、安全变压器、电铃及风扇安装，风机盘管开关等电器安装。
一、灯具安装方式与组成
灯具安装定额是按灯具安装方式与灯具种类划分定额的．简述如下。
1. 灯具安装方式 最基本的有三类方式见下表
安装方式
旧符号
新符号
备注
吊式
线吊式
X
WP

链吊式
L
C
管吊式
G
P
吸定式
一般吸顶式
D
－

嵌入吸定式
RD
R
壁装式
一般壁装式
B
W

嵌入壁装式
RB
R
(1) 灯具组成 以常见灯具为准叙述，如下图所示。

灯具组成
(a) 吊灯 明装：1一固定木台螺钉；2一元木台；3一固定吊线盒螺钉；4--吊线盒；
5一灯线(花线)；6--灯头(螺口E，插口C)；7—灯泡
暗装：1一灯头盒；2--塑料台固定螺栓；3一塑料台；4--吊杆盘；
5--吊杆(吊链，灯线)；6---灯头；7一灯泡
(b)吸顶灯 1一固定木台螺钉；2－木台；3一固定木台螺钉；4－－灯圈(灯架)；
5一灯罩；6－灯头座；7一灯泡
(b) 日光灯 1一固定木台螺钉；2－固定吊线盒螺钉；3一木台；4－吊线盒(或吊链底座)；
5一吊线(吊链、吊杆、灯线)；6－－镇流器；7一启辉器；8一电容器；9－灯罩；
10－灯管灯脚(固定和弹簧式)；11—灯管
二、灯具安装工程量计算
灯具安装工程量以灯具种类、型号、规格、安装方式划分定额，按“套”计量数量。
1、《全国统一安装工程预算定额》第二册“电气设备安装工程”灯具安装定额使用注意问题
（1） 各型灯具的引线除注明者外，均已综合考虑在定额内，不另计算；
（2） 定额已包括用摇表测量绝缘及一般灯具试亮工作，但不包括系统调试工作；
（3） 路灯、投光灯、碘钨灯、烟囱和水塔指示灯，均已考虑了一般工程的高空作业因素。其他灯具，安装高度如果超过5m以上20m以下时，应按第二册中的规定，计算操作高度增加费。
（4） 灯具安装定额包括灯具和灯管(泡)的安装。灯具和灯管（泡）为未计价材料，它们的价格要列入主材费计算，一般情况灯具的预算价未包括灯管（泡）的价格，以各地灯具预算价或市场价为准。
（5） 吊扇和日光灯的吊钩安装已包括在定额项目中，不另计。
（6） 路灯安装，不包括支架制作及导线架设，应另列项计算。
2、《全国统一安装工程定额》第二册中，灯具安装定额分类：
（1）、普通灯具安装：包括吸顶灯、其他普通灯具两大类，均以“套”计量。
（2）、荧光灯具安装：分组装型和成套型两类。组装型荧光灯每套可计算一个电容器安装及电容器的未计价材料价值，工程中多为成套型。
（3）、工厂灯及防水防尘灯安装：这类灯具可分为两类：—是工厂罩及防水防尘灯；二是工厂其他常用碘钨灯、投光灯、混光灯等灯具安装。均以“套”计量。
（4）、医院灯具安装：这类灯具分4种：病房指示灯、病房暗脚灯、紫外线杀菌灯、无影灯（G）。均以“套”计量。
（5）、路灯安装：路灯包括两种：一是大马路弯灯安装，臂长有1200mm以下及以上；二是庭院路灯安装，以三火、七火以下柱灯两子目。均以“套”计量。
3、装饰灯具的安装，装饰灯具安装仍以“套”计量。根据灯的类别和形状，以灯具直径，灯垂吊长度、方形、圆形等分档。对照灯具图片套用定额。
装饰灯具分类如下：
①吊式艺术装饰灯具：蜡烛．挂片．串珠(棒)。吊杆，玻璃罩等式；
②吸顶式艺术装饰灯具：串珠(棒)、挂片(碗、吊碟)、玻璃罩等式；
③荧光艺术装饰灯具：组合、内藏组合、发光棚和其他等式；
④几何形状组合艺术装饰灯具；
⑤标志、诱导装饰灯具；
⑥水下艺术装饰灯具；
⑦点光源艺术装饰灯具；
⑧草坪灯具；
⑨歌舞厅灯具。
三、开关、按钮、插座及其他器具安装工程量计算
1、开关安装 包括拉线开关、板把开关、板式开关、密闭开关、一般按钮开关安装。并且分明装与暗装。均以“套”计量。
注意：本处所列“开关安装”是指第二册第十三章“照明器具”用的开关，而不是指第二册第四章“控制设备及低压电器”所列的自动空气开关、铁壳开关和胶盖开关等电源用“控制开关”，及普通按钮、防爆按钮、电铃安装分开，前—个用于照明工程，后一个用于控制，注意区别，不能混用。
2、插座安装 定额分普通插座和防爆插座两类，又分明装与暗装，均以“套”计量。
3、风扇、安全变压器、电铃安装
（1）风扇安装：吊扇不论直径大小均以“台”计量，定额包括吊扇调速器安装；壁扇、排风扇、鸿运扇安装，均以“台”计量。可套用壁扇的定额；带灯吊风扇安装用吊扇安装定额，或见各地补充定额；
（2）安全变压器安装：以容量(VA)分档，以“台”计量；但不包括支架制作，应另立项计算。
（3）电铃安装：以铃径大小分档，以“套”计量；门铃安装分明装与暗装以“个”计量。
*4、霓虹灯系统安装工程量计算----了解
霓虹灯属艺术性．装饰性灯类；因他有鲜艳的色彩，又可做成各种形状的图案，所以广告和宣传大量应用，给城市增辉不少。其计算方法如下：
（1）霓虹灯管安装 直线灯管可按“m”计量；曲线或图形灯管安装，可按“m2”计量。
（2）霓虹灯管支持体安装 支持件有瓷，玻璃，高温塑料制作。以“个”计算安装工程量。
（3）电源控制箱，柜、盘安装 以“台”计量。
（4）低压侧线路配管配线 计算见配管配线的内容。
（5）高压侧配管配线 线用15kv高压尼龙绝缘铜芯线。计算见配管配线的内容。
（6）霓虹灯专用变压器安装 变压器15000V/220V,以“台”计量。
（7）霓虹灯定时开关安装 电子式、钟表式均以“套”计量。
（8）霓虹灯启动触发器安装 以“个”计量。
（9）霓虹灯高压转机安装 以“台”计量。
(10)电容器安装 250V电容器，以“个”计量。
(11)钢灯架制作与安装 以“100kg”计量。
(12)钢灯架除锈刷漆 以“100kg”计量。铝台金，不锈钢质灯架不计算此项。
（13）脚手架搭拆 以“m2”计量。可使用《建筑工程预算定额》。
(14)广告系统色彩变换、亮度等调整 以“系统”计算。
如果是广告牌、箱还应计算下列各项：
(15)广告牌、箱体钢骨架制作与安装 以“100kg”计量。
(16)排、箱体挂金属面板、塑料或PVC布面、玻璃板面、有机玻璃板面,胶合板面等 以“m2”计量。
(17)牌、箱体基础土石方挖、填 以“m3”计量.
(18)牌、箱砼基础木模制作安装及砼浇注 以“m2”和“m3”计量。
(19)材料、成品、半成品，机具运输 以“元／(t.km)”为单位计算。
四、接线箱、盒等安装工程量计算
明配管和暗配线管，均发生接线盒(分线盒)或接线箱安装，开关盒、灯头盒及插座盒安装，它们均以“个”计量。其箱盒均为未计价材料。
1、接线盒的设置：接线盒的设置往往在平面图中反映不出来，但在实际施工中接线盒又是不可缺少的，一般在碰到下列情况时应设置接线盒（拉线盒），以便于穿线。
（1）管线分支、交叉接头处在没有开关盒、灯头盒、插座盒可利用时，就必须设置接线盒。
（2）水平线管敷设超过下列长度时中间应加接线盒
管长超过30m且无弯时；
管长超过20m，中间只有1个弯时；
管长超过15m，中间有2个弯时；
管长超过8m，中间有3个弯时。
（3）垂直敷设电线管路超过下列长度时应设接线盒，并应将导线在管口处或接线盒中加以固定。
①导线截面50mm2及以下为30 mm2；
②导线截面70～95 mm2为20 mm2；
③导线截面120～240 mm2为18 mm2。
（4）电线管路过建筑物伸缩缝、沉降缝等一般应作伸缩、沉降处理，宜设置接线盒（拉线盒）
2、开关盒、灯头盒及插座盒：无论是明配管还是暗配管，应根据开关、灯具、插座的数量计算相应盒的工程量，材质根据管道的材质而定，分为铁质和塑料两种，插座盒、灯头盒安装，执行开关盒定额。
例题3：根据上述规定，此示意图位置计算接线盒、灯头盒、插座盒、开关盒的数量，并在平面图上画出。

（a） 平面位置图

（b） 接线盒位置透视图
1一接线盒；2一开关盒；3一灯头盒；4一插座盒
解：透视图（b）是根据平面图（a）绘制，帮助同学们了解各种盒的设置情况，施工图不包括这类图纸。
接线盒：共3个。7轴上2个，8轴上1个
灯头盒：2个。灯的位置
插座盒：共3个。插座的位置，7轴上2个，8轴上1个
开关盒：2个。开关的位置，B轴上
第四节计算实例
例题4：图4—9为某办公楼照明工程局部平面布置图，建筑物为混合结构，层高3．3m。由图可知该房间内装设了两套成套型吸顶式双管荧光灯、一台吊风扇，它们分别由一个单控双联板式暗开关和一个调速开关控制，开关安装距楼地面1．3m，配电线路导线为BV—2．5，穿电线管沿天棚、墙暗敷设，其中2、3根穿TCl5，4根穿TC20。试计算此房间的各分项工程量。

解：先识图：房间内各管段的配管配线情况，WL回路管、线从轴线算起。
1、 管、线的工程量的计算：
BV－2*2.5 TC15：1.2＋1.95＝3.15
BV－3*2.5TC15：1.2
BV－4*2.5TC20：水平长度：利用勾股定理：1.38（正常比例，可以用比例尺计算）
垂直长度：3.3-1.3＝2 共计：1.38+2＝3.38
汇总：管：TC15＝3.15+1.2＝4.35
TC20＝3.38
线：BV-2.5＝3.15×2＋1.2×3＋3.38×4＝23.42m
2、 灯具工程量的统计
吸顶式双管荧光灯：2套；吊扇：1台；双联板式暗开关：1个
3、 盒类：根据管材定材质
接线盒：0个；灯头盒：3个；开关盒：2个
思考题1：如果导线从配电箱出线，计算线时应该考虑预留长度，预留长度为多少？
例题5：某住宅平面图，层高3.0m，由图可知房间内有单管链吊荧光灯，圆球吸顶灯，暗装板式开关，安装高度1.4m，分户配电箱尺寸为：500*300*200，箱底距地1.5m，配电线路导线为BV—2．5，穿阻燃塑料管沿天棚、墙暗敷设，其中2、3根穿PCl5，4根穿PC20。试计算此房间的各分项工程量。

解：先识图：房间内各管段的配管配线情况，按图示尺寸算。
1、 管、线的工程量的计算：
BV－2*2.5 PC15：（3-1.5-0.3）＋1.5＋1.1＋3.2＋(3-1.4)×2＋（0.5+0.3）预留
＝10.2//11
BV－3*2.5 PC15：1.1＋1.2+3.2+1.2+(3-1.4)=8.3
汇总：阻燃塑料管PC15：10.2＋8.3＝18.5
BV-2.5：11×2＋8.3×3＝46.9
2、 灯具等工程量的统计
单管链吊荧光灯：3套；圆球吸顶灯：1套
单联板式开关：2个；双联板式开关：1个
3、 盒类：根据管材定材质
塑料接线盒：2个；塑料灯头盒：4个；塑料开关盒：3个
思考题：
2、在上图的各房间内配上插座，分别在1轴、c轴、3轴中间，高度距地0.3m，配电线路导线为BV—3*2．5，沿地面、墙面暗敷设。计算插座的工程量。

第五节 工程量计算练习
以某办公楼为例进行工程量计算和套用定额。

第二章 防雷接地工程
第一节 防雷接地系统基础知识
一、防雷接地系统组成如下图
1、接闪器：避雷针、避雷网（避雷带）等。
2、引下线：引下线，引下线支持卡子，断接卡子，引下线保护管等组成。
3、接地装置部分：接地母线、接地极等。

避雷网在平屋顶上安装示意图

避雷引下线、接地装置安装示意图
第二节 防雷及接地装置工程量计算
一、接闪器安装工程量计算
1、 避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位
①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装
（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。工程量计算式如下：
避雷网长度＝按图示尺寸计算的长度×(1+3．9％)
式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个
（3）均压环安装，以“m”计量
1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量
柱子主筋与圈梁连接的“处”数按设计规定计算。每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线
1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：
6--断接卡子；7一引下线保护管；8一接地母线；9－接地极
二、引下线安装工程量计算
避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。其引下线工程量按下式计算：
引下线长度＝按图示尺寸计算的长度×(1+3．9％)
2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊按两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3、断接卡子制作、安装，按“套”计量。按设计规定装设的断接卡子数量计算。接地检查井内的断接卡子安装按每井一套计算。
三、接地体装置安装工程量计算
接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。
1、接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以“延长米”计量。其工程量计算如下：
接地母线长度＝按图示尺寸计算的长度×(1+3．9％)
2、接地极安装
（1）单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。
（2）利用基础钢筋做接地极，以“m2”为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。
四、接地跨接线工程量计算
接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。接地跨接以“处”为计量单位。
接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。
1、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图（a）、（b）
2、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
3、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗设计一般要求接地)，按设计规定接地的金属窗数进行计算。（玻璃幕墙）
4、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。如下图（c）
1一接地母线卡子；2一伸缩(沉降)缝；3一墙体；4一跨接线；5一接地母线
五、其它问题
1、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
2、接地装置调试
（1）接地极调试，以“组”计量，
接地极一般三根为一组，计一组调试。如果接地电阻未达到要求时，增加接地体后需再作试验，可另计一次调试费。
（2）接地网调试，以“系统”计量。
接地网是由多根接地极连接而成的，有时是由若干组构成大接地网。一般分网可按10至20根接地极构成。实际工作中，如果按分网计算有困难时，可按网长每50m为一个试验单位，不足50m也可按一个网计算工程量。设计有规定的可按设计数量计算。

第三节计算实例
例题6：防雷接地工程量计算实例
防雷接地施工图如下图为例计算工程量，施工说明，引下线在距地0．3m处设断接卡子，接地电阻要求小于30Ω，接地极为50×50×5镀锌角钢，接地母线为40×4锌镀扁钢，避雷网为Φ10镀锌圆钢。

屋顶防雷平面布置图

1-1 剖面图 2-2 剖面图
识图说明：
1、防雷网（避雷网）沿建筑物屋顶外檐敷设一周，标高为17.02m。避雷针要与防雷网连接才达到避雷的目的，由图可知，避雷针底部要与避雷网连接。
2、引下线上部要接避雷网，标高为17.02m，下部要接接地母线，标高为0.3m，连成闭合回路。
3、接地极埋深一般为－0.75m，接地母线从断接卡子算起。
解：
1．防雷接闪器即防雷网部分工程量的计算．防雷网按水平标注计算长度，加上雨水沟剖面的高差，及与避雷针之间的高差之和．屋面标高为17．02－0．14=16．88m，而避雷针标高17.95m，针长0.8m，所以避雷针下部标高为17.95－0.8＝17.15m，避雷针下部距屋面的垂直高差为17.15－16.88＝0.27m。如图所示尺寸。
（1）防雷网的水平长度：(0.72+3.3+3×2.4+3.3+0.72)×2十(0.6×2+7.5)×2＋0.6×2×2+0.6×2十(2＋
