必考题训练（电场）
ABC
1、如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为、、，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有 （ ）
A．＞＞　
B．EC＞EB＞EA
C．UAB＜UBC　　
D．UAB＝UBC
解：电场线疏密描述电场的强弱，沿电场线方向降低，定性分析非匀强电场中电势差。
B
D
2、如图所示，一电场的电场线分关于y轴（沿竖直方向）对称，O、M、N是y轴上的三个点，且ON=MN。P点在y轴右侧，MP垂直于ON则（ ）
Ａ．M点的电势比P点的电势高
Ｂ．将负电荷由O点移动到 P 点，电场力做正功
Ｃ．M、N两点间的电势差大于O、N两点间的电势差
Ｄ．在 O 点静止释放一带正电拉子．该粒子将沿y轴做直线运动
解：电场力做功：（带符号）
3、如图所示的情况中，a、b两点的电势相同，而电场强度不同的是（ ）

A．甲图：带电平行金属板两板间边缘附近处的a、b两点
B．乙图：离点电荷等距的a、b两点
C．丙图：两个等量异种点电荷连线的垂线上，与连线中点等距的a、b两点
D．丁图：两个等量异种电荷连线上，与连线中点等距的a、b两点
ABC
4、如图所示，a、b是真空中两个等量异种点电荷，A、B为两点电荷连线中垂线上的两点．现将一正点电荷q由A点沿中垂线移到B点．下列说法中正确的是（ ）
A．A点场强大于B点场强
B．A点电势等于B点电势
C．电荷移动过程中电势能不变
D．电荷移动过程中，电场力做正功
解：等量异种电荷连线中垂线是一条零等势线
B
5、如图所示，P、Q是电量相等的两个正电荷，它们的连线中点是O，A、B是PQ连线的中垂线上的两点，OA＜OB，用EA、EB、φA、φB分别表示A、B两点的场强和电势，则（　　）

A．EA一定大于EB，φA一定大于φB
B．EA不一定大于EB，φA一定大于φB
C．EA一定大于EB，φA不一定大于φB
D．EA不一定大于EB，φA不一定大于φB
解：

AD
AD
BC

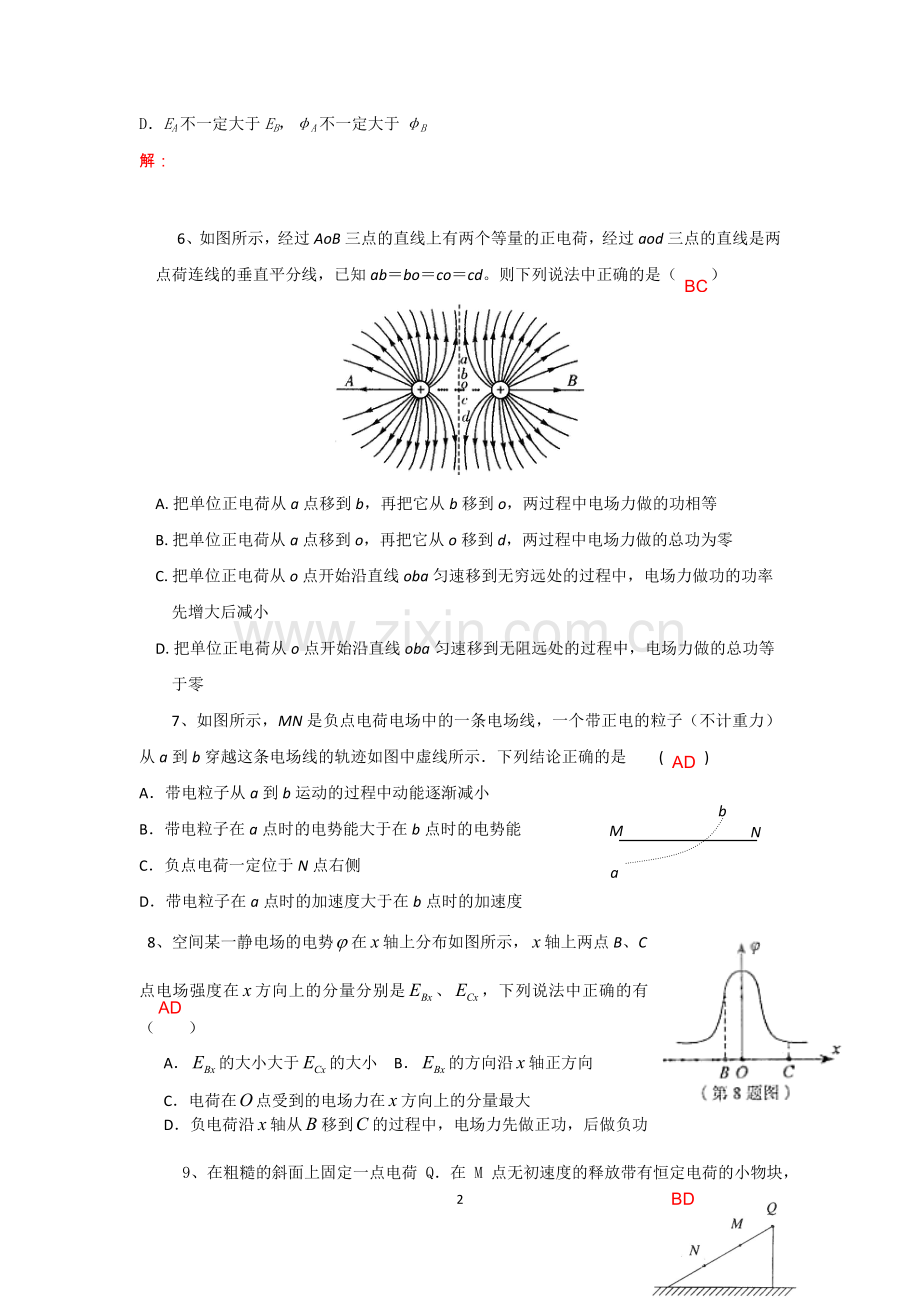

6、如图所示，经过AoB三点的直线上有两个等量的正电荷，经过aod三点的直线是两点荷连线的垂直平分线，已知ab＝bo＝co＝cd。则下列说法中正确的是（ 　）　

A.把单位正电荷从a点移到b，再把它从b移到o，两过程中电场力做的功相等
B.把单位正电荷从a点移到o，再把它从o移到d，两过程中电场力做的总功为零
C.把单位正电荷从o点开始沿直线oba匀速移到无穷远处的过程中，电场力做功的功率先增大后减小
D.把单位正电荷从o点开始沿直线oba匀速移到无阻远处的过程中，电场力做的总功等于零
7、如图所示，MN是负点电荷电场中的一条电场线，一个带正电的粒子（不计重力）从a到b穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是 ( )
M
N
a
b
A．带电粒子从a到b运动的过程中动能逐渐减小
B．带电粒子在a点时的电势能大于在b点时的电势能
C．负点电荷一定位于N点右侧
D．带电粒子在a点时的加速度大于在b点时的加速度
8、空间某一静电场的电势在轴上分布如图所示，轴上两点B、C点电场强度在方向上的分量分别是、，下列说法中正确的有（ ）
A．的大小大于的大小 B．的方向沿轴正方向
C．电荷在点受到的电场力在方向上的分量最大
D．负电荷沿轴从移到的过程中，电场力先做正功，后做负功

BD
9、在粗糙的斜面上固定一点电荷 Q．在 M 点无初速度的释放带有恒定电荷的小物块，小物块在 Q 的电场中沿斜面运动到 N 点静止．则从 M 到 N 的过程中 （ ）
A．M 点的电势一定高于 N 点的电势
B．小物块所受的电场力减小
C．小物块的电势能可能增加
D．小物块电势能变化量的大小一定小于克服摩擦力做的功
10、如图所示，在足够长的光滑绝缘水平直线轨道上方h高度的P点，固定电荷量为+Q的点电荷．一质量为m、电荷量为+q的物块（可视为质点），从轨道上的A点以初速度v0沿轨道向右运动，当运动到P点正下方B点时速度为v．已知点电荷产生的电场在A点的电势为φ（取无穷远处电势为零），PA连线与水平轨道的夹角为60°．试求：
A
+q
B
P
+Q
h
60°
v0
v
（1）物块在A点时受到轨道的支持力大小；
（2）点电荷+Q产生的电场在B点的电势；
（3）物块能获得的最大速度．

解：（1）点电荷受到的库仑力
由几何关系

解得：
（2）
解得：
说明：若回答，同样得分.
(3)
解得:
11、如图所示，在第一象限有一均强电场，场强大小为E，方向与y轴平行；在x轴下方有一均强磁场，磁场方向与纸面垂直。一质量为m、电荷量为-q(q>0)的粒子以平行于x轴的速度从y轴上的P点处射入电场，在x轴上的Q点处进入磁场，并从坐标原点O离开磁场。粒子在磁场中的运动轨迹与y轴交于M点。已知OP=,。不计重力。求
（1）M点与坐标原点O间的距离；
（2）粒子从P点运动到M点所用的时间。
解：（1）

当堂反馈：
D
AC
1、如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P点位于的右侧。下列判断正确的是（ ）
　A．在x轴上还有一点与P点电场强度相同
　B．在x轴上还有两点与P点电场强度相同
　C．若将一试探电荷+q从P点移至O点，电势能增大
　D．若将一试探电荷+q从P点移至O点，电势能减小
a
b
c
d
·
·
2、在光滑的绝缘水平面上，有一个正方形的abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图所示。若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动。粒子从b点运动到d点的过程中
A．先作匀加速运动，后作匀减速运动
B．先从高电势到低电势，后从低电势到高电势
C．电势能与机械能之和先增大，后减小
D．电势能先减小，后增大

C
3、一带电粒子射入固定在O点的点电荷的电场中，粒子运动轨迹如图中虚线所示．图中的实线是以O为圆心等间距的同心圆，a、c是粒子运动轨迹与同一圆的交点，b是粒子运动轨迹与小圆的切点，d是粒子运动轨迹与最大圆的交点，带电粒子仅受电场力的作用，则以下判断错误的是（ ）
A．粒子受到斥力作用B．粒子在b点的加速度最大
C．若粒子由口运动到b克服电场力做功为W1，由b运动到d电场力做功为W2，则W2=2W1
D．粒子在b点的速率一定小于在a点的速率

BC
.
.
.

4、空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点。下列说法中正确的是（ ）
A．取无穷远处电势为零,则O点处电势为零
B．电子在A、B两点的电势能相等
C．电子在A、B两点的加速度方向相反
D．电子从A点由静止释放后的运动轨迹可能是曲线
