南星水厂饮用水技改及扩建二期监理规划(一标).doc

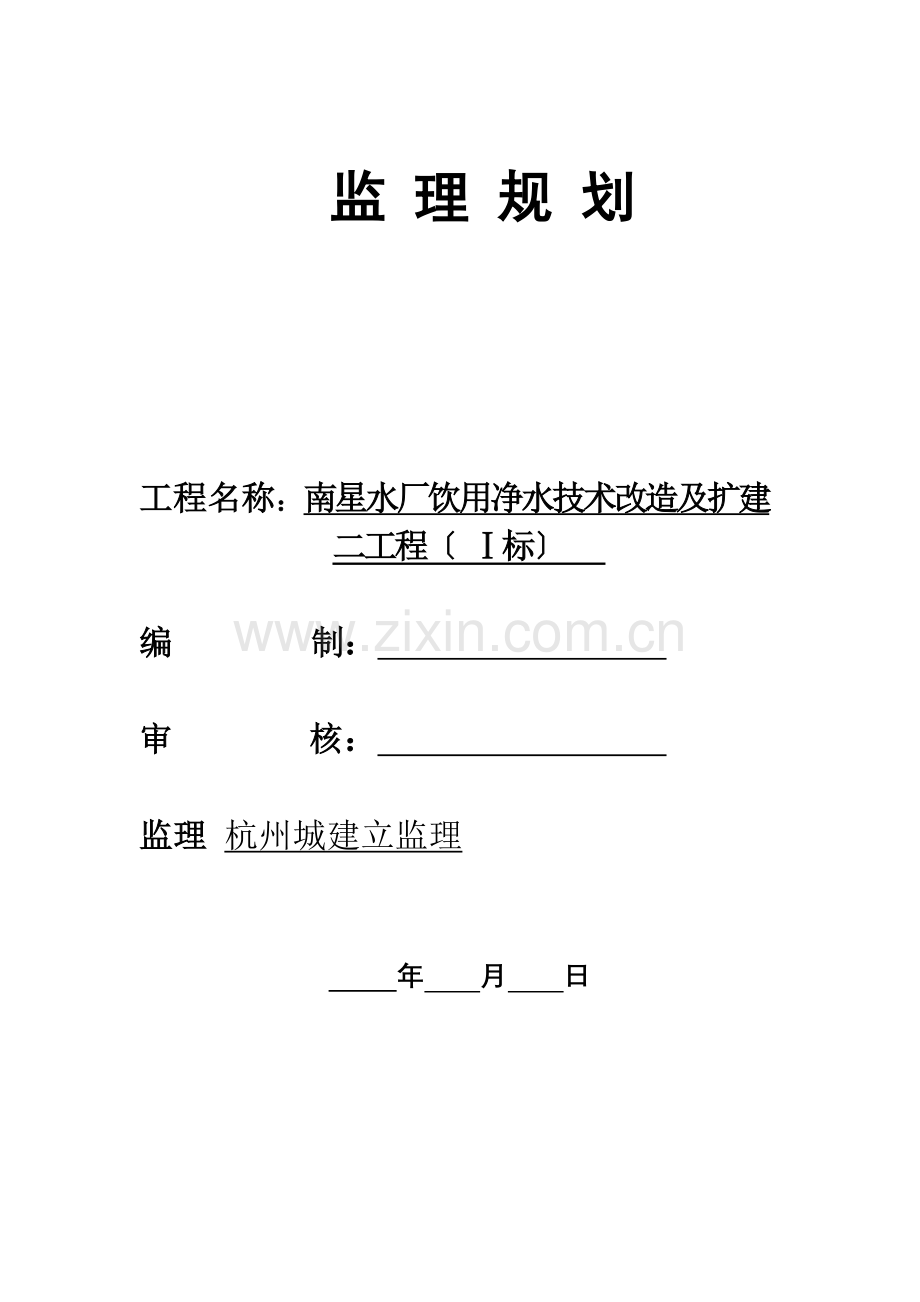

监 理 规 划

工程名称：南星水厂饮用净水技术改造及扩建
二工程〔 Ⅰ标〕

编 制：

审 核：

监理 杭州城建立监理

年 月 日

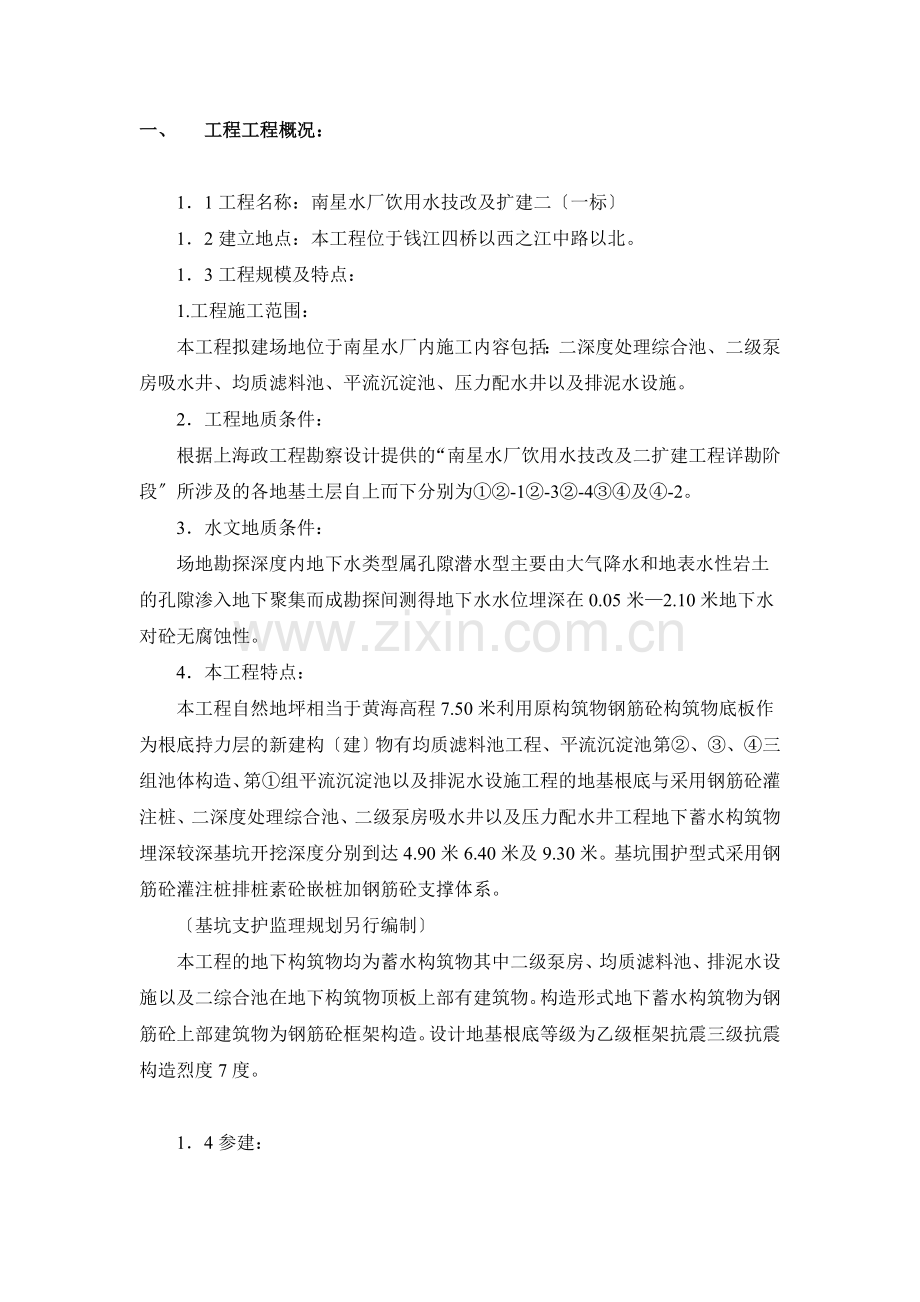

一、 工程工程概况：

1．1工程名称：南星水厂饮用水技改及扩建二〔一标〕
1．2建立地点：本工程位于钱江四桥以西之江中路以北。
1．3工程规模及特点：
1.工程施工范围：
本工程拟建场地位于南星水厂内施工内容包括：二深度处理综合池、二级泵房吸水井、均质滤料池、平流沉淀池、压力配水井以及排泥水设施。
2．工程地质条件：
根据上海政工程勘察设计提供的“南星水厂饮用水技改及二扩建工程详勘阶段〞所涉及的各地基土层自上而下分别为①②-1②-3②-4③④及④-2。
3．水文地质条件：
场地勘探深度内地下水类型属孔隙潜水型主要由大气降水和地表水性岩土的孔隙渗入地下聚集而成勘探间测得地下水水位埋深在0.05米—2.10米地下水对砼无腐蚀性。
4．本工程特点：
本工程自然地坪相当于黄海高程7.50米利用原构筑物钢筋砼构筑物底板作为根底持力层的新建构〔建〕物有均质滤料池工程、平流沉淀池第②、③、④三组池体构造、第①组平流沉淀池以及排泥水设施工程的地基根底与采用钢筋砼灌注桩、二深度处理综合池、二级泵房吸水井以及压力配水井工程地下蓄水构筑物埋深较深基坑开挖深度分别到达4.90米6.40米及9.30米。基坑围护型式采用钢筋砼灌注桩排桩素砼嵌桩加钢筋砼支撑体系。
〔基坑支护监理规划另行编制〕
本工程的地下构筑物均为蓄水构筑物其中二级泵房、均质滤料池、排泥水设施以及二综合池在地下构筑物顶板上部有建筑物。构造形式地下蓄水构筑物为钢筋砼上部建筑物为钢筋砼框架构造。设计地基根底等级为乙级框架抗震三级抗震构造烈度7度。

1．4参建：
建立：杭州自来水扩建指挥部
主体工程设计：上海政工程设计研究院
基坑围护设计：浙江大学建筑设计研究院
施工：杭州政工程集团
1．5建立工和质量：
施工工：540天 工程质量：必创“钱江杯〞争创“中国政工程金奖〞

二、 监理工作根据：
2．1公布的有关法律、法规以及地方建立主部门的相关、和规定。
2．2“建立工程监理〞〔GB50319-2000〕
2．3施工合同、招
2．4委托监理合同
2．5设计施工图纸〔包括设计修改和变更〕等有关技术。
2．6和地方现行建筑安装工程质量检验评定、政工程质量验收、现行施工验收。
现行施工验收和工程质量检验评定：

代： 、名称
GB50268-97 给水排水构筑物施工及验收
GB50194-93 建立工程施工现场供用电平安
GB50300-2001 建筑工程施工质量验收统一
JGJ59-90 建筑施工平安检查评定
GB50208-2002 地下防水工程质量验收
GB50207-2002 屋面工程质量验收
