总参和平村退休干部住房给排水、暖通预留预埋施工方案.docx

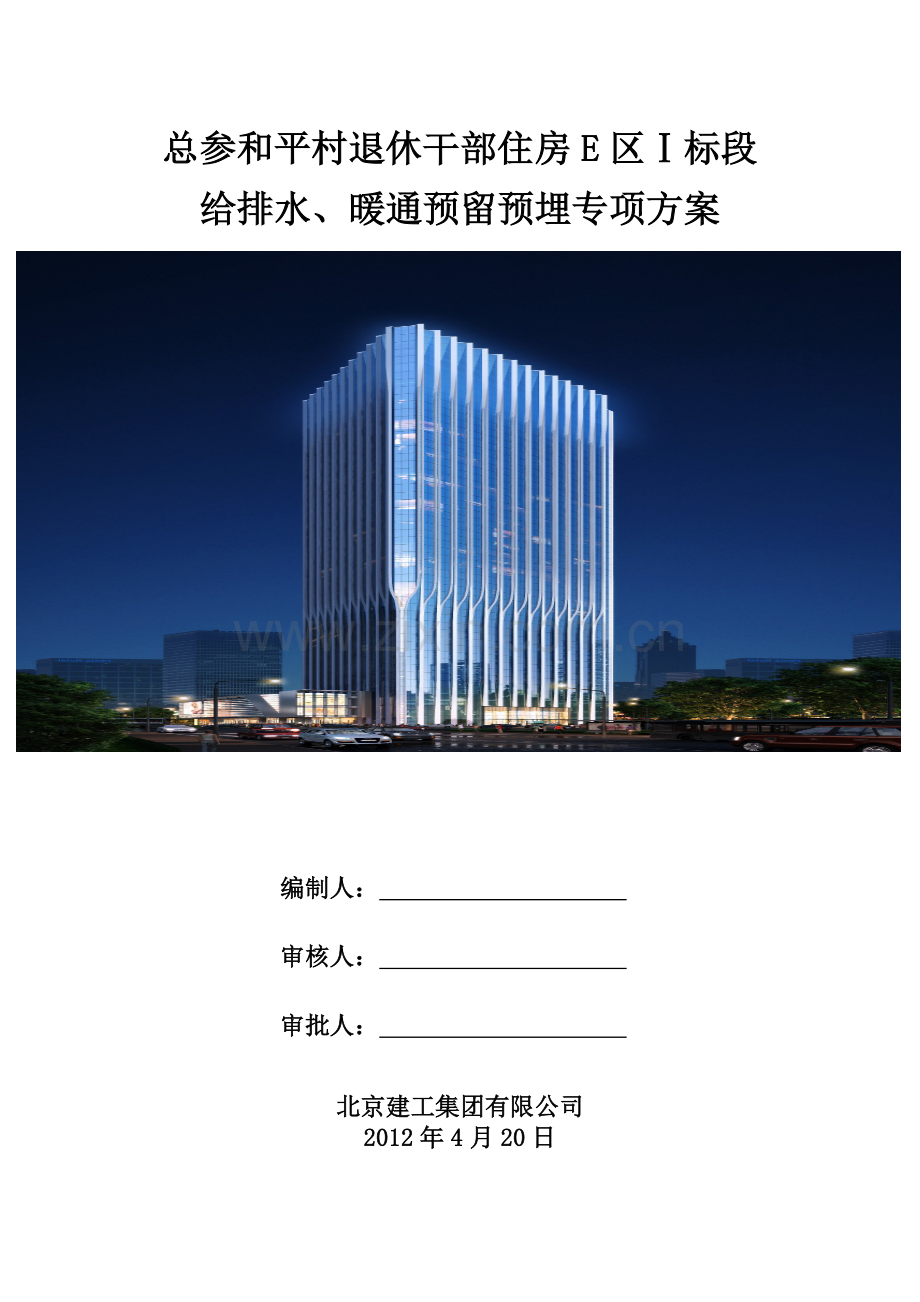

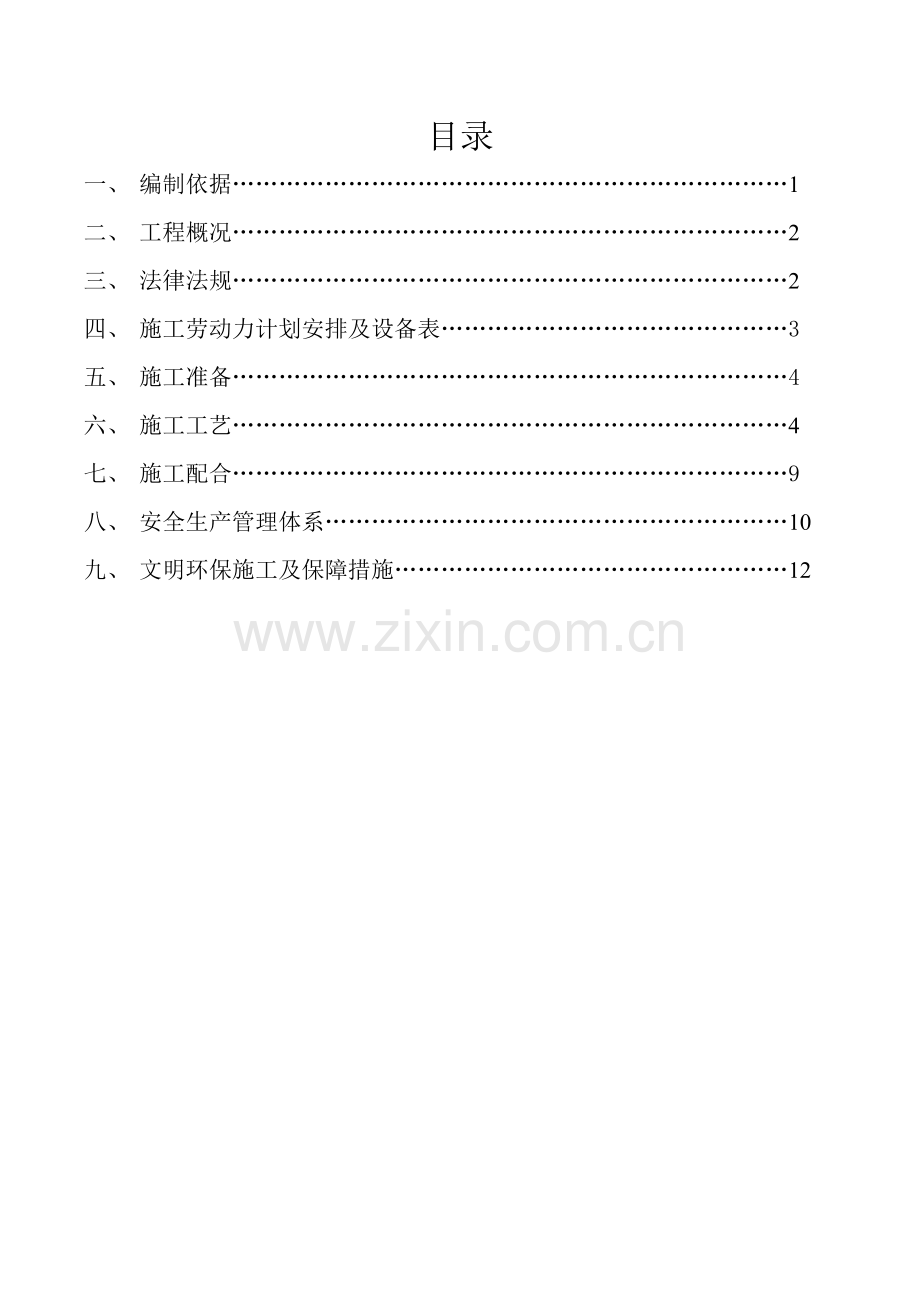

总参和平村退休干部住房E区标段给排水、暖通预留预埋专项方案编制人： 审核人： 审批人： 北京建工集团有限公司2012年4月20日目录一、 编制依据1二、 工程概况2三、 法律法规2四、 施工劳动力计划安排及设备表3五、 施工准备4六、 施工工艺4七、 施工配合9八、 安全生产管理体系10九、 文明环保施工及保障措施12一、 编制依据与施工验收标准1.1 总参和平村退休干部住房E区标段4#楼室内给排水、消防、自动报警系统及暖通工程设计文件1.2 设计依据：1) 由甲方提供的设计要求和设计任务书。2) 住宅建筑规范 GB50368-20053) 建筑给水排水设计规范 GB50015-2003 （2009年版）4) 高层民用建筑设计防火规范 GB50045-95 （2005年版）5) 自动喷水灭火系统设计规范 GB50084-2001 （2005年版）6) 建筑灭火器配置设计规范 GB50140-2005 （2005年版）7) 人民防空地下室设计规范 GB50038-2005 8) 人民防空工程设计防火规范 GB50098-20099) 建筑中水设计规范 GB50336-200210)工程概况1.1工程概况1.1.1 工程名称：总参和平村退休干部住房E区标段4#楼及地下车库室内给排水、消防及自动报警系统工程。1.1.2 工程地点：北京市朝阳区光明桥东北角和平村。1.1.3 建设单位：总参和平村建设工程指挥部。1.1.4 总包单位：北京建工集团有限责任公司。1.1.5设计单位：中国人民解放军总后勤部建筑设计研究院1.1.6监理单位：解放军理工大学工程兵工程学院南京建设监理部1.1.7 工程规模：本工程为总参和平村退休干部住房E区4#楼工程，建筑面积：41999.51M2，建筑高度为89.60M。本工程地下3层，地上30层，其中地下三层为人防层，地下二层为非燃烧品库房，地下一层为办公，地上部分均为住宅，住宅南部地下两层为立体车库与E区主体车库相连。本工程设计内容包括：生活给水系统、局部热水系统、中水给水系统、污水排水系统、屋面雨水排水系统、消火栓消防系统、自动喷水灭火系统、手提式灭火器消防等。1.1.8工程系统简介：1) 给水系统：水源为市政自来水，由本楼的北侧入户。本楼分高、低区，地下层、一至四层为低区，五层及以上层为高区。根据建设单位提供的市政自来水压力，低区有室外管网直供，高区由位于本楼东北侧2#楼地下二层的变频加压设备供给。给水分户计量，水表设于户外管井内。水压大于0.35Mpa的入户管，在分户水表前设减压阀减压（高区的5至25层）。本工程最高日生活用水量为225m3/d。最大时用水量为18.753/h。2) 热水系统：本工程热水由设在厨房内的燃气热水器提供，具体安装位置由燃气公司设计定。燃气热水器需有安全保护设施。3) 中水给水系统：水源为市政中水水源，由本楼的北侧入户。分区同给水系统。根据建设单位提供的中水供水压力，低区由室外市政管网直供，高区由本楼东北侧2#楼地下二层的变频加压设备供给。中水给水分户计量，水表设在户外的管井内。4) 排水系统：一层单独排水；二层（含）以上汇流排水，并分别设有专用透气管；地下层排水由集水井收集，通过潜水泵提升排出。最高日排水量为210.6m3/d。集水井采用定制密闭井盖。5) 屋面雨水排水系统：本工程屋面雨水采用内排水系统，采用87型雨水斗，屋面排水组织见建施图。屋面雨水经雨水斗和室内雨水管排至室外散水，经草坪、可渗地面等相应的雨水利用措施后，多余的暴雨流入小区雨水管网。空调冷凝水排水及管道位置见建施图。6) 消火栓系统：本工程为一类居民建筑，建筑高度大于50m的普通住宅。车库部分室外消防用水量为15L/S，由院内给水管网供给，管径DN150，成环状，室内消防水量为20L/S，火灾延续时间为2小时，消火栓用水量为144m3。所需供水压力为1.20Mpa。在本楼北侧拟建5#楼内设有消防储水池和消防水泵，满足本楼消防水量及水压要求。在1#楼屋顶机房层设有消防水箱（有效容积18m3）消防稳压增压装置一套。从车库部分引两根DN100的消防管道接入本楼地下一层。室内消火栓系统管网成环状。消火栓均采用铝合金箱，箱内配SNZ旋转栓口、启泵按钮、25m长水龙带、19mm口径水枪，设消防卷盘 。栓口压力超过0.50Mpa的消火栓（19层含19层以下）均采用减压稳压型消火栓。车库内消火栓管设有电伴热保温。室外设两组地下式水泵接合器。7) 自动喷水灭火系统：本工程自动喷水灭火系统按中危险级设计，设计水量为28L/S，火灾延续时间为1小时，自动喷水用水量为100.8m3。在北侧拟建5#楼内设有消防储水池和自动喷水水泵，满足本楼自动喷水水量及水压要求。在1#楼屋顶机房层设有消防水箱（有效容积18m3）满足自动喷水初期水量和水压。系统最不利点处喷头的工作压力为0.1Mpa。动作温度均为68。室外设两组地下式水泵接合器。车库内自动喷水管设有电伴热保温。立体车库后喷头为侧喷。1.2 工程特点，重点及难点1.2.1 特殊地理位置本标段施工现场周边状况为：南侧为正在规划拆迁的平房区及住宅楼，西侧为原劲松九区住宅楼，北侧为广和路，东侧为广和里西路，多项重点工程正在建设中，因此,对工地安全文明施工以及组织材料、设备进场的要求都要非常严格，为树立我公司的品牌形象，则必然对本工程现场施工的综合管理水平提出很高的要求和挑战。1.2.2 文明施工、环保要求高本工程东、西、南三面紧邻居民楼和宾馆，施工中不可避免会出现扰民和民扰问题。需要采取有效措施降低噪声，北侧为主路，需保证周围行人、车辆的安全；为工程的顺利进行提供前提条件。1.2.3 紧迫工期本工程建筑面积为41999.51m2，甲方要求的工期从2011年10月30日开工至2013年12月7日竣工，工期只有770日历天，工期非常紧张。结构施工阶段，经历一个雨季、冬季和春节，势必会对工期产生一定影响，因此结构施工工期作为重点控制，同时在施工中做好设备安装与初装修工程的及早进入交叉施工，通过合理有效的组织人、财、物的投入，精细科学地对工程施工进行部署、组织、协调，以确保工期提前完成。1.2.4 各专业协调配合本次投标工程内容涉及从土建工程开工到工程整体验收投入使用前，所以与其他施工单位的交叉施工深度深。工程施工前期须土建配合预留孔洞、套管，工程全面开工后，管道、线路安装须与通风空调、电气、装修等其他施工单位协调，各用电设备须由电气施工单位提供电源，施工后期受装修等其它施工单位约束较大。由于涉及的施工单位较多，交叉作业深度大，所以协调工作难度较大。1.2.5 冬季施工对施工的影响根据本地区气候的特点，在冬季施工的过程中采取切实可行的措施，确保工期、质量和安全。编制依据与施工验收标准2.1 总参和平村退休干部住房E区标段4#楼室内给排水、消防及自动报警系统工程设计文件2.2 设计依据：11) 由甲方提供的设计要求和设计任务书。12) 住宅建筑规范 GB50368-200513) 建筑给水排水设计规范 GB50015-2003 （2009年版）14) 高层民用建筑设计防火规范 GB50045-95 （2005年版）15) 自动喷水灭火系统设计规范 GB50084-2001 （2005年版）16) 建筑灭火器配置设计规范 GB50140-2005 （2005年版）17) 人民防空地下室设计规范 GB50038-2005 18) 人民防空工程设计防火规范 GB50098-200919) 建筑中水设计规范 GB50336-20022.4 主要图集给排水图集 : 02S101、04S204、99S203、04S202、01SS105、09S304、02S515、02S404、03S402、03S401、04S206、98S205、02SS104、09S302、95SS103、04S409、04S407-2。项目管理目标3.1质量要求高：本工程为总参和平村退休干部住房，住宅质量 竣工:“合格”。3.2工期目标优质高效、精心策划，确保工程按期完成。3.3安全文明施工目标杜绝安全事故发生，创省优安全文明施工样板工地。3.4服务目标为业主提供最满意服务，实现经济效益和社会效益的双赢。3.5培训及教育目标实现全员的培训教育，不仅包括管理层的培训教育，更要重视施工作业层的培训教育，使全员树立牢固的质量意识，安全意识，环保意识，文明施工意识，成品保护意识，以及相互合作、相互配合的意识，提高整体作业人员的素质。3.6职业健康及环保目标切实做好职业健康及环保工作，创“绿色，无污染工地”。施工部署4.1施工工序安排4.1.1 总原则a配合土建装修与相关机电专业施工原则b施工区域划分合理，明确c确保关键工序的原则d便于施工管理与提高质量和进度的原则4.1.2 会议中心和展览中心划分为独立施工区域，由不同施工班组施工，统筹协调管理。4.1.3 各专业按照施工准备各阶段与主体配合阶段， 设备安装阶段，系统调试阶段，交工验收阶段，合理安排工序。4.2建立工程项目管理体系建立工程项目管理体系，确定相应的组织机构，合理地安排各分部分项工程施工班组的工作任务，合理地划分施工区段和指定工作面，明确主攻目标和辅助目标的相互关系，确保工程高效、优质、安全、文明。4.3建立严格的质量保证体系建立工程质量保证体系，严格执行国家技术标准和管理标准，对施工过程中的人、机、物、环、法因素进行全面控制。建立健全项目经理部各项管理制度和相应的管理职责，明确工程质量的控制方法，如：不合格的材料坚决不用，上一道工序不合格不能进行下一道工序，隐蔽工程需及时同业主和监理代表办理隐蔽工程验收手续等。4.4加强施工前准备工作4.4.1 技术准备：a. 组成强有力的专业技术班子，明确各专业技术负责人，对工程测控、工程设计、材料选样、施工安装进行跟踪技术服务。b. 熟悉审查施工图纸和有关的设计资料，认真执行图纸审核中的自审、会审和现场签证三个程序，通过熟悉和审查设计图纸，使工程技术人员充分了解和掌握设计图纸的设计意图和技术要求，发现设计图纸存在的问题和错误，以便及时改正，为该工程的施工提供一份准确齐全的施工图。c. 充分分析工程的结构形式和特点，根据现有的施工技术水平和管理水平，重点对工程复杂、施工难度大和技术要求高的分部分项工程或新材料新工艺，采取切实可行的技术措施，以确保工期和质量。d. 向建设单位、设计部门详细了解工程情况，如质量标准、进度要求、图纸资料、设备材料供应、土建装修等其它工程进度，编制切实可行的施工方案计划，并报监理和建设单位审批。f. 做好特种工艺施工人员的培训。4.4.2 劳动组织准备a. 在项目经理部的直接领导下，根据专业、工种的合理配合，建立精干的施工队伍，制定出工程的劳动力需要量计划。根据施工日期和工程计划，随时准备进场。b. 项目部技术负责人在开工前向施工队组、工人进行施工组织设计、计划、技术交底，以确保工程严格按照设计图纸、施工组织设计、安全操作规程和施工验收规范进行施工。c. 队组、施工人员在接受技术交底后，要组织相关人员进行认真分析研究，弄清关键部位、质量标准、安全措施和操作要领，明确任务，分工合作。d. 建立健全工地各项管理制度，如工程质量检查与验收制度，材料检查验收制度，技术档案管理制度等，以确保工程施工管理有章可循。4.4.3 现场准备：a 在开工三日前，按照业主的规定接驳临时水电至需要的位置，以确保施工用水用电。b. 按照施工机具需要量有计划地组织施工机具进场，根据施工平面图将机具安置在规定的地点或加工厂，对所有的施工机具必须在开工前进行检查和试运转，以确保机具的正常使用。c. 根据设计图纸要求，对新技术新工艺施工前进行现场试验。d. 按照施工组织设计的要求，根据施工平面图的布置，建立消防安全组织机构，配备足够的灭火器材，采取相应的消防保卫措施。e. 委派专人配合甲方，完成开工前的各项准备工作，如施工证件，与相关单位的协调联络等。 4.4.4 材料准备a. 根据设计要求、合同约定，对施工中使用的主要材料在施工前向监理单位和建设单位提供样品、报验，并提交质保书、检验报告、合格证件等相关资料。b. 根据施工工程量清单，根据施工进度计划的要求，按材料名称规格、使用时间、材料的储备定额和消耗定额进行汇总编制出材料的使用计划。c. 本工程工程量大，时间紧，采购部门根据材料使用计划及时了解市场行情，提前订货，确保质量和交货期。4.4.5 安全施工准备a. 开工前，项目部全体管理人员要进行必要的安全教育，详细了解工程的状况、环境和安全要求。b. 项目部要认真审核施工人员，抓好上岗前安全教育。c. 通过技术交底，落实施工组织设计中的各项安全措施。4.4.6 垂直运输准备：a. 预埋阶段的套管、线管等材料的垂直运输拟利用土建施工用的塔吊。b. 由于本建筑高度不高，所以施工阶段的材料垂直运输主要考虑人工搬运的方法，较大型或重量较大的材、料设备考虑利用土建的升降笼（具体与土建单位协调）。施工管理组织系统5.1现场项目经理部管理机构及职责5.1.1 项目经理部管理组织机构及人员安排（见附图1、附图2）。5.1.2 组织机构各职责a项目经理：认真贯彻国家、上级以及公司的有关规章制度；组织编制施工组织设计，制订安全生产和保证质量措施并组织实施；科学组织和管理进入项目工地的人、财、物资源，做好人力、物力和机械设备的调配与供应，及时解决施工中出现的问题；根据工程总施工计划，组织编制近期施工计划。b项目副经理：认真执行项目经理的任务，对项目经理负责，对工程施工中的人财、技术、设备、质量、设备决策进度进行全面控制；负责与其他施工单位的协调和联系c技术总负责人：对工程中出现的技术问题进行审核、检查、确定。对工程施工中的技术问题的正确性、合理性负责；对工程的施工质量、进度进行监督。d各专业技术负责人：组织相关专业进行图纸会审，并进行技术交底，对各项专业的技术问题进行全面管理和实施。对各分项工程的施工质量和进度进行监督。监督检查施工中各项记录是否符合规范要求，对可以出现的问题及时采取解决措施。e 各专业施工员：对施工现场的人员、材料计划调度， 组织支持生产班组的施工转序工作，并做好记录。根据施工进度情况合理安排人、机、材，同时对施工现场的质量安全文明进行监督、检查。f 质安主任：对本工程的质量、安全全面负责，制定质量、安全生产目标。g质量检查员：落实质量标准、质量检查全面负责本工程施工工程的质量监督与质量评价，质监员每日对所负责的工地进行检查，发现质量问题及时要求施工人员整改。严把材料使用关，对不合格的材料严禁使用。h 现场安全员：负责公司施工工地安全检查，每日对公司的工地进行安全巡视，发现安全问题及时提出并责令施工队整改，解决施工中不安全因素，制止违章作业；有权责令施工人员做好施工安全措施，多次责令未能实施的，有权向安全组长及经理反映处理方案，任何人不听从安全员的安全要求而发生事故的，责任由当事人负责，安全员未能履行责任，令工程出现安全事故的，安全员负主要责任；安全员要定期开展对本部门职工安全教育，定期向安全小组长汇报工作。i预算员：对工程的预结算负责，配合工程施工进度及时提供进度款申请依据。j仓管员：按施工计划、做好料具准备，保证工程使用需要。做好料具发放的登记工作,并建立经常检查制度。凡工程中一次性使用的材料，应按定耗计划发给。建立物资进、出审批制度，严格掌握小型用具的购置，严格控制工程日用品的消耗。健全保管制度，设立物资进出帐簿，做到定期盘点，帐物相符。5.2项目安全管理机构安全施工是为质量服务的，质量是以安全作保证，因此，安全生产工作一定要以严肃法规、落实责任、消灭违章、强化管理为中心，努力提高企业的安全技术管理水平。下图为项目安全施工责任保证体系 项目领导班子成员见下表领导班子成员岗位人员职称项目经理吴 伟高级工程师执行经理李顺昌高级工程师项目总工张殿文高级工程师生产经理齐伟林高级工程师安全员薛光宏安全工程师经营经理杨海峰造价工程师5.2.1 项目经理a.贯彻落实安全生产的方针、政策、法规和各项制度。b.定期组织各职能部门对工程项目进行安全生产检查。5.2.2 安全技术责任人a监督施工过程的安全生产纠正违章。b配合合有关部门排除施工不安全因素。c项目全员安全活动和安全检查教育。5.2.3 安全生产责任人a制定项目安全技术措施和分项安全方案。b督促安全措施落实。c解决施工过程中的不安全技术问题。5.2.4 施工机械管理责任人a保证项目使用的各类机械安全运行。b监督机械操作人员持证遵守作业。5.2.5 消防管理责任人a保证防火设备设施齐全有效。b消除火灾隐患。c组织现场消防队和日常消防工作。5.3工程项目质量管理机构及职责5.3.1 机构组成组长：王永红副组长：刘剑波组员：各专业技术负责人，质检员，施工管理员，各施工班长5.3.2 人员职责a.组长：认真贯彻国家和国家质量管理工作方针、政策、标准，制定各项管理制度，定期组织各职级部门对各项目进行质量检查。b.副组长：协助组长各项管理工作，合理进行施工布置,在计划、布置、检查工作时把工程质量放在首位，组织施工质量人员进行工程质量回访，及时处理质量问题。c.专业技术负责人：参加图纸会审,提出保证工程质量的意见。正确进行质量技术交底，组织科研成果实践，参加质量事故原因分析，负责处理质量事故的技术问题。d.质检员、施工管理员：负责施工过程中的质量检查，参加工程预检、隐检、验收，参加分部、分项工程质量评定，负责施工过程中的质量监督工作，对分部、分项工程进行质量评定，发现质量问题及时处理，并及时向质监小组汇报。施工计划6.1劳动力需要量安排及劳动力计划（见下图）劳动力(人)分类名称型号单位数量产地出厂日期蓝箭单排汽车 LJC104AD 台 1 南京 1998 庆铃货车 N4R542LN 台 1 重庆 1995 运输设备江淮汽车 HFC1041K 台 1 合肥 2001 轻货车长城CC102ISE 台 1 保定 2001 轻货车长城CC102ISE 台 1 保定 2003 本田摩托车 CG125 台 4 日本 1995 拟投入本工程的主要机械设备6.3施工进度计划6.3.1 施工进度计划横道图（见附图3） 6.3.2 施工工期保证措施：a. 根据工程的实际情况及公司的技术力量和融资力量编制切实可行的施工进度计划。b. 充分发挥公司组织管理优势，各职能部门全力支持，对每道工序进行全过程控制，促使各分部、分项工程最大限度地进行合理的交叉施工，保证施工流水作业能按计划正常运转。c. 在总计划的控制下，制定月计划、周计划，并每周召开一次现场协调会，及时解决劳动力、施工材料、图纸、资金等方面存在的问题，每月报详细计划，认真听取业主及监理单位意见，以确保工期。d. 施工进度计划责任落实到人、工种，施工班组实行奖罚制度，在保证质量的情况下，上道工序不能影响下道工序的进度。e. 加强施工过程中的质量监督检查，提高交验合格率，避免不必要的返工，延误工期。f. 根据进度计划及现场的实际情况，合理安排各工种进退场时间及劳动力用量，及时做好材料的采购计划，确保进度不受影响。g. 做好技术交底，对工程施工中的困难要做好 充分的思想准备和技术准备，做好图纸技术分析，分部、分项施工计划，资料管理、施工管理、材料确认等其它各项工作，为工程施工顺利进行提供保障。h工程进度管理6.4施工平面布置图（见附图4、附图5、附图6）。分部、分项工程施工方法、程序及主要技术措施7.1主要分部、分项工程施工内容7.1.1 生活给水工程：给水工程主要包括展览中心、会议中心室内给水管道安装，其中展览中心共六处公共卫生间，会议中心共十处卫生间室内给水管道的安装，以及建筑物周围水景的给水管道的预留，管道安装至建筑物外墙两米，室内给水管道采用PPR 冷水给水管道，热熔接口，卫生间内暗敷于墙体内。7.1.2 排水工程室内排水系统分为雨水排水和污水排水，采用雨污分流系统。室内污水系统采用污、废水合流，污水经室外化粪池处理处排至室外小区污水管网。本次工程包括室内雨水、污水排水管道立管及卫生间内所有管道的安装（至外墙两米），室内雨水管道采用UPVC 塑料雨水排水管，污水管道采用UPVC 排水管，均为胶水粘接。7.1.3 消防给水工程a.室内消火栓给水系统：展览中心、会议中心均由消防水池由消火栓给水主泵（100DL72203 型） 供水，由设于展览中心的屋顶水箱和稳压供水设备共同保持管网压力达到规范要求，室内消火栓给水管网在室外布置呈环状，每幢单体建筑从室外环状管网上引入两路水源，管径为DN125，在首层吊顶内连接呈环状，室内消火栓系统布置成环状。每个消火栓旁设远程启泵按钮。本期工程共包括展览中心、会议中心室内所有消火栓给水管道（至室外两米）， 以及共67 个XZ-303 型消防箱、按钮、警铃、水泵及其联动部分的安装和调试。b.自动喷水灭火系统：展览中心、会议中心除不能用水扑救和高度超过规范要求的部位外，其他部位均装设闭式湿式自动喷水灭火系统。每幢建筑设两个湿式报警阀，共四个湿式报警阀，安装于每幢建筑现场，每层分两个报警区域，分别由一个水流指示器控制（夹层单独由一个水流指示器控制），室内共设约4000 个闭式喷头（以上下喷计）。水源由天面水箱（前十分钟）和地下水池（火灾延续时间）共同供给，泵房内共设两台100DL108203 喷淋主泵，系统平时由一套设置于泵房的FQL-4-66 型全自动消防稳压供水设备自动控制启停以保证管网压力。本期工程包括展览中心、会议中心所有室内自动喷水灭火系统管道、喷头、湿式报警阀、水流指示器、水泵房安装及调试。7.1.4 火灾自动报警系统工程本系统设计为西门子西伯乐斯S1131 分布式智能二总线制控制中心报警系统， 同时包括消防广播、消防电话、联动监视控制系统。本工程包括主机FC720A 型主机一台、ZA2721A 型消防广播主机、560 个分布式光电感烟探测器、6 个分布式感温探测器以及消防广播音箱、按钮、警铃的安装以及整个系统与其他系统的联动安装和调试。7.1.5 防火门、防火卷帘工程根据北京市公安消防局的审核意见和国家有关规范的要求，在建筑物内封闭楼梯间设置乙级防火门，在防火墙上设置甲级防火门或复合式防火卷帘，中庭、自动扶梯和其他穿越防火分区的部位设置防火卷帘或甲级防火门。考虑到便于二次装修，部分部位采用木质防火门。本工程共包括28 道甲级防火门、61 道乙级防火门、28 道丙级防火门、25 道防火卷帘的安装。7.1.6 灭火器配置工程根据国家有关规范在室内适当的位置布置手提式干粉灭火器，在超过两支的部位设置灭火器箱。共包括235 支2 公斤装干粉灭火器。共设82 个灭火器箱。7.2主要分部、分项工程施工流程图给水、消防给水施工流程示意图消防电气施工流程示意图7.3主要分部、分项工程施工方法与技术措施7.3.1 管道安装总体原则和施工准备会展中心工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。7.3.2 管道安装a.对所有穿越建筑伸缩缝的管道均应进行处理，要采用柔性连接。b.各类管道安装将在后面分别阐述。c. 管道支吊架的制作与安装(1)管道支架设置原则：管道不允许有因介质通过发生作用而产生位移的部位，应设置固定支架，固定支架要牢固地固定在可靠的结构上。在管道无垂直位移或垂直位移很小的地方，可装设活动支架或刚性支架。喷淋系统的分支管道设置吊架，主管的每条分支管道设置一个防晃支架。(2)管道支架设置间距规格各种材料管道支架设置间距（M） 紫铜管排水铸铁管衬塑镀锌管焊接钢管镀锌钢管DN15 1 -DN20 1 -DN25 1.2 -2 DN32 1.5 -2 DN40 1.5 -2.5 DN50 2 1.5 -3 DN70 2.5 1.5 3.5 -4 DN80 2.5 -5 DN100 3 2 4 -5.5 DN150 -2.5 5 -6 DN200 -3 -6 -DN300 -6 -(3)管道支架形式及材料明细表墙柱三角支撑地上水平管支架序号公称直径横担材料规格斜撑材料规格生根方式1 DN15-32 角钢253 角钢253 M10 膨胀螺栓2 DN40-50 角钢303 角钢303 M10 膨胀螺栓3 DN70-80 角钢404 角钢404 M12 膨胀螺栓4 DN100 角钢505 角钢505 M12 膨胀螺栓5 DN150 角钢757 角钢757 M12 膨胀螺栓6 DN200 -7 DN300 -地上水平管排支架序号公称直径横担材料规格支撑材料规格生根方式1 DN15-32 角钢253 角钢253 M10 膨胀螺栓2 DN40-50 角钢303 角钢303 M10 膨胀螺栓3 DN70-80 角钢404 角钢404 M12 膨胀螺栓4 DN100 槽钢10# 槽钢10# M12 膨胀螺栓5 DN150 槽钢12# 槽钢12# M12 膨胀螺栓6 DN200 槽钢14# 槽钢14# M14 膨胀螺栓7 DN300 槽钢18# 槽钢18# M16 膨胀螺栓地上水平管排支架水平管支架序号公称直径横担材料规格支撑材料规格生根方式1 DN15-32 角钢253 角钢253 M10 膨胀螺栓2 DN40-50 角钢303 角钢303 M10 膨胀螺栓3 DN70-80 角钢404 角钢404 M12 膨胀螺栓4 DN100 槽钢10# 槽钢10# M12 膨胀螺栓5 DN150 槽钢12# 槽钢12# M12 膨胀螺栓6 DN200 槽钢14# 槽钢14# M14 膨胀螺栓7 DN300 槽钢18# 槽钢18# M16 膨胀螺栓卡箍式吊架卡箍式吊架序号公称直径吊杆材料规格包卡材料规格生根方式1 DN15-32 圆钢8 扁钢253 M10 膨胀螺栓2 DN40-50 圆钢8 扁钢253 M10 膨胀螺栓3 DN70-80 圆钢8 扁钢253 M12 膨胀螺栓4 DN100 圆钢10 扁钢404 M12 膨胀螺栓5 DN150 圆钢10 扁钢404 M12 膨胀螺栓6 DN200 -7 DN300 -立管垂直管卡序号公称直径横担材料规格包卡材料规格生根方式1 DN15-32 角钢253 扁钢253 M10 膨胀螺栓2 DN40-50 角钢303 扁钢303 M10 膨胀螺栓3 DN70-80 角钢404 扁钢404 M12 膨胀螺栓4 DN100 角钢505 扁钢505 M12 膨胀螺栓5 DN150 角钢757 扁钢757 M12 膨胀螺栓6 DN200 -7 DN300 -管道固定支架固定支架序号公称直径横担材料规格斜撑材料规格生根方式1 DN15-32 角钢303 角钢303 M10 膨胀螺栓2 DN40-50 角钢303 角钢303 M10 膨胀螺栓3 DN70-80 角钢404 角钢404 M12 膨胀螺栓4 DN100 槽钢10# 槽钢10# M12 膨胀螺栓5 DN150 槽钢12# 槽钢12# M12 膨胀螺栓6 DN200 7 DN300 7.3.3 PP-R冷水管施工方案：本工程生活给水管道采用PP-R 管热熔连接。aPP-R 产品质量要求生活给水系统所选用的PP-R 管材和管件，应有质量检验部门的产品合格证，并应具备市有关部门的认证文件。管材和管件上应标明规格、公称压力和生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号。管材和管件的外观质量应符合下列规定： 管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷，且色泽基本一致。 管材的端面应垂直于管材的轴线。 管件应完整、无缺损、无变形，合模缝浇口应平整、无开裂。 与金属管道及用水器连接的PP-R 管件，必须带有耐腐蚀金属螺纹嵌件，其螺纹应符合GB7306-87 的规定。管道热熔连接时，应采用管道厂家提供专用配套的熔接工具。熔接工具应安全可靠，便于操作。b产品储运搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物碰撞和抛、摔、滚、拖。管材和管件应放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1M。 管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5M。c施工准备管道安装施工前，应具备下列条件：施工图纸及其他技术文件齐全，且已进行技术交底。材料机具供应能保证正常施工。施工人员已经过PP-R 管道安装的技术培训。d管道敷设安装管道嵌墙暗敷时，配合土建预留凹槽，其尺寸根据设计规定。如设计无规定，凹槽深度为管道外径+20MM，宽度为管道外径+（40-60MM）。凹槽表面平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5 级水泥沙浆填补密实。管道安装时不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。管道穿越楼板时，应设置钢套管，套管高出地面50MM，并有防水措施。直埋于地坪以及墙体内的管道，应在封闭前做好试压和隐蔽工程的验收记录工作。e管道连接要点：同种材质的PP-R 管及管件之间，采用热熔连接，安装时使用专用的热熔工具。PP-R 管与金属管件连接，采用带金属嵌件的PP-R 管件作为过渡，该管件与PP-R 管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。 热熔连接应按下列步骤进行： 热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。 切割管材，必须使端面垂直于管轴线。管材切割后端面应去除毛边和毛刺。 清洁管材和管件的连接端面。 用卡尺和合适的笔在管端测量并标出热熔深度（见表1）。 熔接弯头或三通时，应按设计要求，注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置。 连接时，无旋转的把管端导入加热套内，达到标志的深度，同时无旋转的把管件推到加热头上达到规定标志处。加热时间应满足表1。（也可按厂家规定）达到规定时间后，立刻把管材与管件同时从取下，迅速无旋转的直
