龙 厦 铁 路 工 程 JL-Ⅲ 标
“四电〞专业监理施行细那么

1 通信工程
1．熟悉设计。
2．现场调查。
3．核对施工设计图。
4．主要设备、材料检查。
5．施工机具、仪表检查。
6．资质和技术人员资格审查。
7．对施工组织设计、质保体系和平安保障体系审查。
8．施工准备与开工条件审查。
9．编制监理施行细那么。
10．审查开工和签发开工。

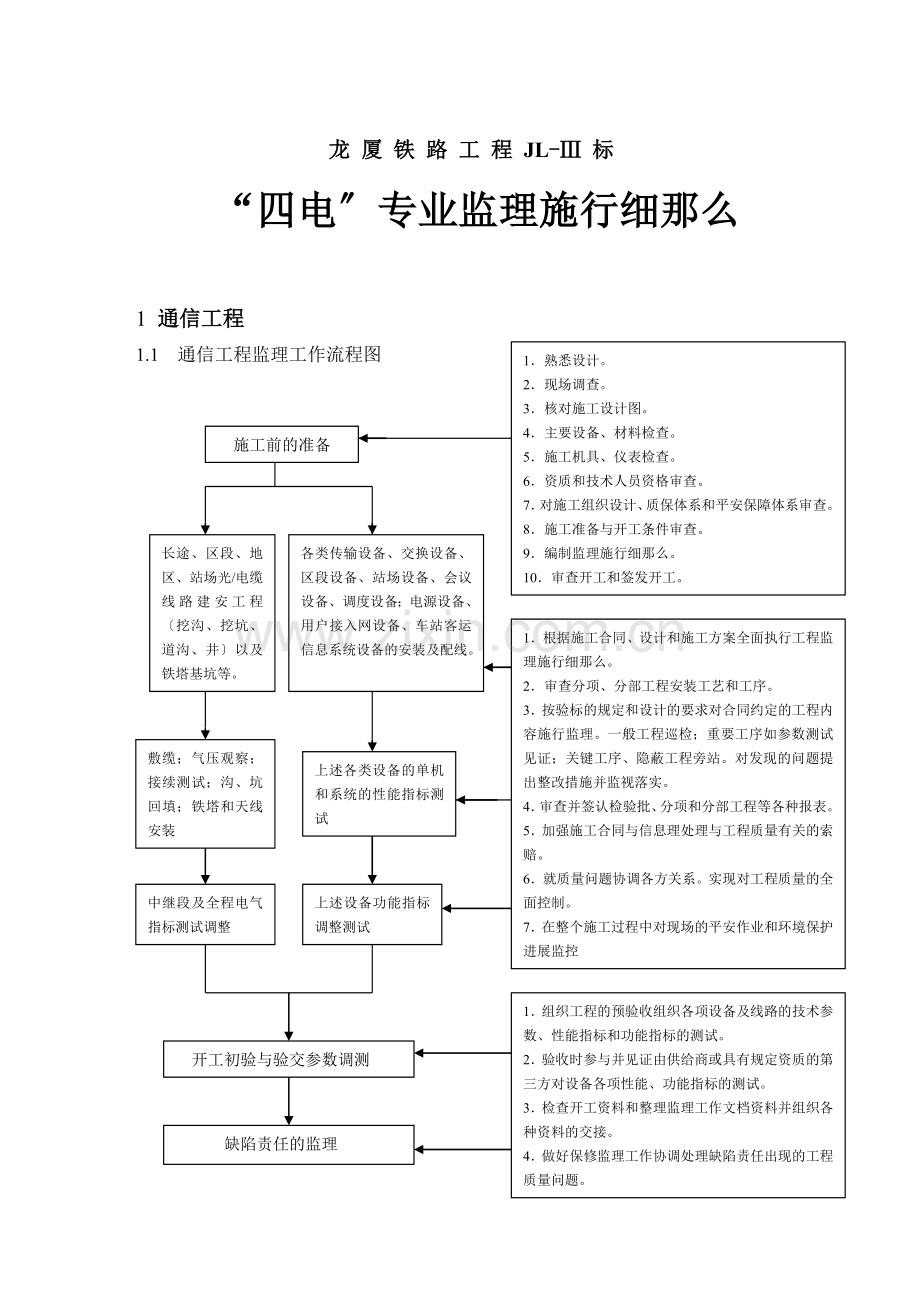

1.1 通信工程监理工作流程图

施工前的准备

各类传输设备、交换设备、区段设备、站场设备、会议设备、调度设备；电源设备、用户接入网设备、车站客运信息系统设备的安装及配线。
长途、区段、地区、站场光/电缆线路建安工程〔挖沟、挖坑、道沟、井〕以及铁塔基坑等。

1．根据施工合同、设计和施工方案全面执行工程监理施行细那么。
2．审查分项、分部工程安装工艺和工序。
3．按验标的规定和设计的要求对合同约定的工程内容施行监理。一般工程巡检；重要工序如参数测试见证；关键工序、隐蔽工程旁站。对发现的问题提出整改措施并监视落实。
4．审查并签认检验批、分项和分部工程等各种报表。
5．加强施工合同与信息理处理与工程质量有关的索赔。
6．就质量问题协调各方关系。实现对工程质量的全面控制。
7．在整个施工过程中对现场的平安作业和环境保护进展监控

敷缆；气压观察；接续测试；沟、坑回填；铁塔和天线安装

上述各类设备的单机和系统的性能指标测试

上述设备功能指标调整测试
中继段及全程电气指标测试调整

1．组织工程的预验收组织各项设备及线路的技术参数、性能指标和功能指标的测试。
2．验收时参与并见证由供给商或具有规定资质的第三方对设备各项性能、功能指标的测试。
3．检查开工资料和整理监理工作文档资料并组织各种资料的交接。
4．做好保修监理工作协调处理缺陷责任出现的工程质量问题。

开工初验与验交参数调测

缺陷责任的监理

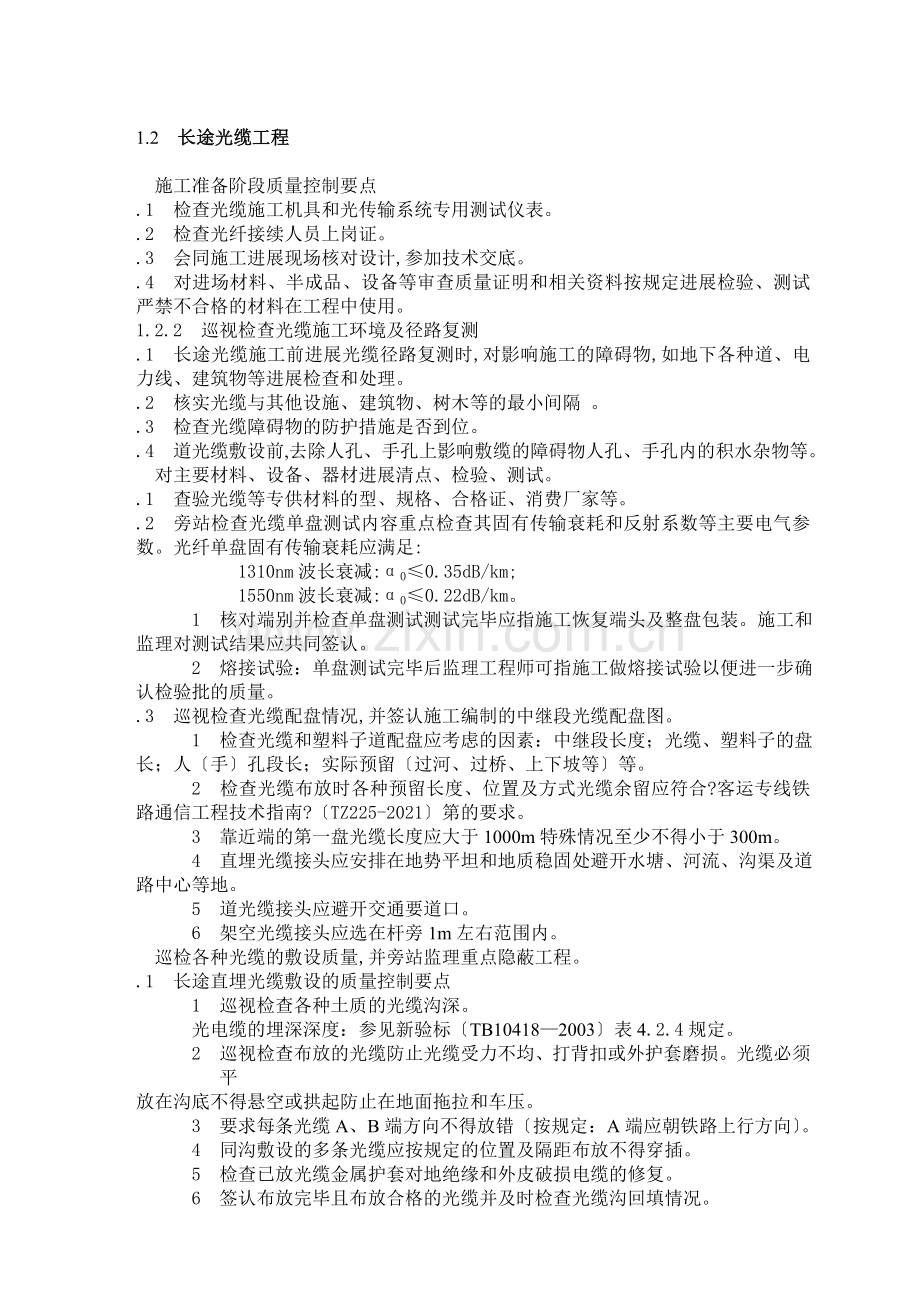

1.2 长途光缆工程

施工准备阶段质量控制要点
.1 检查光缆施工机具和光传输系统专用测试仪表。
.2 检查光纤接续人员上岗证。
.3 会同施工进展现场核对设计,参加技术交底。
.4 对进场材料、半成品、设备等审查质量证明和相关资料按规定进展检验、测试严禁不合格的材料在工程中使用。
1.2.2 巡视检查光缆施工环境及径路复测
.1 长途光缆施工前进展光缆径路复测时,对影响施工的障碍物,如地下各种道、电力线、建筑物等进展检查和处理。
.2 核实光缆与其他设施、建筑物、树木等的最小间隔 。
.3 检查光缆障碍物的防护措施是否到位。
.4 道光缆敷设前,去除人孔、手孔上影响敷缆的障碍物人孔、手孔内的积水杂物等。
对主要材料、设备、器材进展清点、检验、测试。
.1 查验光缆等专供材料的型、规格、合格证、消费厂家等。
.2 旁站检查光缆单盘测试内容重点检查其固有传输衰耗和反射系数等主要电气参数。光纤单盘固有传输衰耗应满足:
1310nm波长衰减:α0≤0.35dB/km;
1550nm波长衰减:α0≤0.22dB/km。
1 核对端别并检查单盘测试测试完毕应指施工恢复端头及整盘包装。施工和监理对测试结果应共同签认。
2 熔接试验：单盘测试完毕后监理工程师可指施工做熔接试验以便进一步确认检验批的质量。
.3 巡视检查光缆配盘情况,并签认施工编制的中继段光缆配盘图。
1 检查光缆和塑料子道配盘应考虑的因素：中继段长度；光缆、塑料子的盘长；人〔手〕孔段长；实际预留〔过河、过桥、上下坡等〕等。
2 检查光缆布放时各种预留长度、位置及方式光缆余留应符合?客运专线铁路通信工程技术指南?〔TZ225-2021〕第的要求。
3 靠近端的第一盘光缆长度应大于1000m特殊情况至少不得小于300m。
4 直埋光缆接头应安排在地势平坦和地质稳固处避开水塘、河流、沟渠及道路中心等地。
5 道光缆接头应避开交通要道口。
6 架空光缆接头应选在杆旁1m左右范围内。
巡检各种光缆的敷设质量,并旁站监理重点隐蔽工程。
.1 长途直埋光缆敷设的质量控制要点
1 巡视检查各种土质的光缆沟深。
光电缆的埋深深度：参见新验标〔TB10418—2003〕表4.2.4规定。
2 巡视检查布放的光缆防止光缆受力不均、打背扣或外护套磨损。光缆必须平
放在沟底不得悬空或拱起防止在地面拖拉和车压。
3 要求每条光缆A、B端方向不得放错〔按规定：A端应朝铁路上行方向〕。
4 同沟敷设的多条光缆应按规定的位置及隔距布放不得穿插。
5 检查已放光缆金属护套对地绝缘和外皮破损电缆的修复。
6 签认布放完毕且布放合格的光缆并及时检查光缆沟回填情况。
7 巡视检查标桩埋设情况。标桩的设置应符合?客运专线铁路通信工程技术指南?
〔TZ225-2021〕第的规定。
8 检查光缆防护的材质、地点、范围。电气化区段的光缆防护应按照电气化区段
要求。
.2 长途架空光缆架设质量控制要点
1 架空光缆杆路
1〕 对电杆的型、规格、合格证等设备器材进展清点查验。检查U型穿钉、抱
箍、拉线抱箍各种穿钉、支撑板、拉板等附件质量。
2〕 检查角杆、终端杆杆位和杆根埋深松软地质的电杆杆根应加装横木或卡盘转角杆和终端杆水泥电杆应加装卡盘和底盘。
3〕 检查终端杆的反向倾斜度和杆位在中心线左右偏向以及水泥角杆在线路上的夹角。
4〕 检查拉撑设备的材料强度、拉线程式、拉撑设备的间隔 比、拉线的出土点。
2 架空光缆的布放
1〕 检查光缆在杆上的位置利用既有杆路光阴缆应挂设在上层。
2〕 布放光缆时通过滑轮牵引不能出现过度弯曲杜绝光缆弯。
3〕 检查光缆垂度在架设时其垂度应稍大于吊线的垂度挂钩应均匀。
4〕 检查光缆余长和余缆处理以及接头防护、防雷、防强电等措施。
1.2.5 光缆接续及接头安装质量控制要点
.1 光缆接续
1 查验光缆接续和测试人员培训情况要求持证上岗并严格按照操作程序执行。
2 光缆接续应在干净的环境或搭建帐蓬内。
3 接续仪表、工具应在指定的计量部门检验合格内使用。
4 核对光缆芯线和程式检查是否有障碍纤对。接续材料应符合规定。
5 接头衰耗、中继段内光纤接头的平均衰耗应符合验标要求。
6 光纤盘绕半径应符合新验标〔TB10418—2003〕第条规定盘纤要
圆滑、自然不得扭绞受压。
.2 检查光缆接头装置的封装工艺
1 查验接头内的接续责任卡。
2 检查光缆接头坑位、深度、宽度、曲率半径、光缆余长处理。
3 检查直埋光缆、道光缆、架空光缆的接头装置安放。
4 检查光缆接头保护、架空光缆接头套的安装加固。
查验中继段以下指标：应符合新验标〔TB10418—2003〕第4.6条规定。
1 中继段光缆衰耗值；
2 中继段光缆接头衰耗；
3 中继段光纤后向散射；
4 偏振模色散〔PMD〕。
5 对于传输STM-4、STM-16的1310nm、1550nm波长光纤和传输STM-1的1550nm
波长光纤应进展S-R点间离散反射系数和S点最小回波损耗的测试结果应符合?客运专线铁路通信工程施工技术指南?第节的规定。
检查单盘直埋光缆金属护套对地绝缘电阻。
检查进光缆成端质量〔参考：话通信线路工程〕。

1.3 长途电缆工程〔低频部〕

长途电缆传输系统目前处于辅助传输通道的位置已不再传输长途信息通常使用于区段通信故本工程仅对低频部进展工程监理。
施工准备阶段质量控制要点
.1 检查电缆接续工具和测试仪表。
.2 核对电缆端别及配盘编。
检查电缆传输系统各项低频电特性指标。
.1 对照设计查验长途电缆的型、规格、芯线运用和电缆径路。
.2
检查电缆单盘测试和电缆配盘。
.1 电缆开盘前应检查核对电缆盘和盘长、确认电缆无损伤、油麻钢带外护套层应无霉烂脱落塑料护套无破损开裂、硬化变质电缆无漏气现象。
.2 单盘测试和配盘：
1 确定A、B端别检查芯线有无断线、混线；
2 见证测试芯线间、芯线与金属护套间的绝缘电阻；
3 见证低频四线组的电容耦合系数K1和对地不平衡电容.
.3 现场抽查低频四线的配盘情况应符合以下规定：
1 按1.5km或2.0km加感节距进展配盘相邻节距间的配盘的偏向不大于5。进入中继站应考虑半节距终端；
2 车站引入电缆的长度计算在加感节距内环引长度全部计入节距桥引长度按加感节距的1/2计入节距。
.4 检查配置的气门、传感器、系统地线和双缆横连线。电缆接头位置不宜落在河流、公路、铁路、桥梁等位置上。
直埋电缆线路敷设质量控制要点
.1 检查长途通信电缆线路的敷设
1 检查电缆埋深应符合验标的规定沟底宽度根据电缆条数确定。电缆在沟内平行间隔 不应小于0.1m对特殊地带埋深及防护方式应满足设计要求。
2 检查电缆余留及直埋电缆与其它建筑物的最小间隔 。
.2 巡检电缆防护
1 检查防护钢的位置、材质、长和埋设深度防护钢的埋深应和电缆埋深一致。
2 检查铁路和公路防护钢的长度。
4 检查电缆在特殊困难地段的防护。
.3 检查电缆敷设和接续时的弯曲半径。
.4 巡检电缆标埋设地点、位置、深度和埋设方式。
道电缆敷设质量控制要点
.1 施工前的设备、器材检查。
1 巡视检查选定的孔的清刷情况并检查是否穿入铁线。
2 检查布线使用的工具、器材是否齐全、完好。
3 核准电缆端别、电缆配盘检验电缆绝缘、气压等各项电气指标。
.2 电缆敷设时查验电缆A、B端方向、弯曲半径、余长、尾缆长度、电缆编标志等。
.3 查验电缆补充气压和各项电气指标的测试值。
.4 检查电缆芯线接续、接头封焊的工序、质量。
电缆防雷、防蚀和防电磁影响质量控制要点
.1 检查电缆线路防雷、防蚀和防电磁影响的设置地点〔如高压线路、电化接触网、大功率电台、变电站地网〕、区段、数量、方式和防护措施。
.2 检查电缆接续护套、金属护套和聚乙烯外套破损处的绝缘防腐处理。
电缆接续、分歧质量控制要点
.1 电缆接续前应检查：
1 混线及断线故障；
2 芯线接续方式、穿插；
3 接头套封焊和绝缘防腐处理。
.2 检查电缆分歧和加感的位置及方式。
巡视检查长途电缆引入终端站〔通信站、车站等〕的分歧和终端
.1 检查对称电缆引入气闭成端后应在引入试验架电缆分线盒处终端；引入车站的对称回线气闭成端后应在引入电缆分线盒处终端。
.2 检查引入位置、引入保护、弯曲半径及成端时电缆分线盒安装。
.3 检查电气化铁路区段长途电缆引入前的气闭绝缘质量室内的金属护套不得与接地金属构件、机壳连通。
电缆充气质量控制要点
.1 检查电缆充气气闭。电缆充气气闭应符合新新验标〔TB10418—2003〕第4.3.3条规定。
.2 检查气压监控系统设备。
1 检查监控系统所有气压传感器在充气设备内安装的流量传感器和湿度传感器应稳定可靠。
2 采集器应能循环采集准确的气压值；当系统某处气压低于规定时能自动向处理单元。
4 检查处理单元的功能。
1〕 能周地循环监控系统各气压传感器的数值；
2〕 能显示、打印气压数据和气压曲线；
3〕 能根据线路上所有传感器或某一传感器的告警阈值设置告警范围；
4〕 线路上任一处气压低于规定时应能发出告警显示。
巡视检查电缆线路设备安装质量的内容。
.1 检查转接箱的气闭和金属外壳接地情况。
.2 区间 柱安装前检查其话机端子的绝缘电阻和绝缘强度。
.3 核查 柱的安装位置、方向、距电气化接触网的间隔 以及接地。

1.4 话通信线路工程

直埋式话光缆敷设质量控制要点
1 对直埋式话光缆路由选择的核查；
2 光缆沟槽深度、宽度、放坡比核查；
3 光缆余长和曲率半径的检查；
4 光缆防护和光缆沟的回填、标石的埋深以及光缆的电气参数测试等各项技术
指标的检查。
话道光缆敷设质量控制要点
1 检查PVC塑料道和光缆质量。
1〕 巡视检查道施工质量。
① 塑料道根底施工检查内容：参见1.5的“通信道工程〞
② 在道中一次性布放全部的塑料子且塑料子在两人孔间不得有接
头。
③ 检查道的试通。
④ 塑料子在人孔两端口的余长应符合设计规定并用端帽封口。
⑤ 采用机械和人工牵引放缆时速度要均匀。每次布放的最长段不得超过
200m。
2〕 巡视检查并对重点部位旁站检查光缆布放的质量和效果。
① 核定孔位置清刷孔穿入铁线。
② A、B端别不得颠倒曲率半径不小于光缆外径的20倍严禁在地上拖拉或扭曲光缆布放后应用OTDR验查光纤有无损伤。
③ 机械布放时应用地滑轮必须通过带轴承的转环导引一定要把牵引力加在加强芯上牵引力不得超过光缆本身抗拉力的85。
④ 光缆的分歧、拐弯、十字型人孔中不得从道口前沿通过在人孔内的光缆暴露部应防护。
2 光缆在高度聚乙烯塑料〔硅芯〕内以气吹法穿放时施工质量的质量控制
要点。
1〕 巡视检查道施工质量重点部位旁站监理。
① 检查硅芯塑料道的沟深。
② 硅芯塑料均要试通检查和气闭检查。
③ 硅芯塑料转角时曲率半径应满足气吹光缆的特殊要求。
④ 多根塑料同沟敷设时检查排列方式和颜色应符合设计规定。
⑤ 硅芯塑料布放后应尽快连接封引入手孔的道应及时封堵。
2〕 巡检光缆的吹放。
① 检查吹缆前的道清洁和试通情况。选用适宜的引导“弹头〞并与光
缆可靠连接防止脱头。
② 吹缆的气吹长度与塑直径、摩擦系数、光缆自重、气吹压力、吹气流
量、道坡度、拐点角度及拐弯次数有关。当塑为非低摩擦系数的材料制成时要求气吹时必须加专用光滑剂。
③ 检查并确保进入吹塑机的光缆外护套的干净。
3〕 检查硅芯塑料的道开断后的连接情况必须封不得漏气。
4〕 巡视检查光缆的回填。
架空光缆架设、接续质量控制要点
参考“长途光缆工程〞。
进光缆成端质量控制要点
.1 见证检查光缆引入终端的位置、开剥尺寸、接头保护、余纤收容和弯曲半径。
.2 检查光缆及光纤的固定方式室内外光缆的加强芯、铝屏蔽及铠装层的终端时的绝缘指标。
.3 见证或旁站检查光纤“成端接头〞连接前的测试以及接续损耗等参数。

1.5 通信道工程

施工前应核查主要设备及材料的型、规格、性能、消费厂家、合格证、入网证等资料并应查验材料存放地点。
巡检坑槽宽度、深度、沟底宽度、放坡比等并同时查验槽底障碍处理、换土夯实、护板支撑平安等施工及程序。
巡检道根底宽度、厚度、根底混凝土的配合比、根底位置偏移、施工的养护时间、强度及冬季施工的保温措施等。
见证或旁站抽查铺连接间隙、上下层块间及块与根底间隙、线缝和摆放位置、缝处理、底角抹灰、灰沙配比、养护时间等内容和措施。
巡检钢、道坑槽、钢根底质量、铺设质量、钢排列、接口处理、间缝填充、钢进入手〔人〕孔排列等内容和措施。
巡检塑料道坑槽工程质量塑料道坑槽以及塑料道根底质量要求与水泥道控制点一样。
检查塑料道坑槽排列、道定位架、道接口处理、间缝填充、塑料进入手〔人〕孔排列道包封加固等内容和措施。
巡检土质更换、块两腮夯实、顶回填高度等。
巡检监理道试通核查道试通记录表并作开工验收根据。

1.6 电缆交接设备和充气设备

安装前的环境检查。
.1 落地式、架空式交接箱安装位置。
.2 交接间、交接箱安装环境应防止高压危险、电磁干扰、化学腐蚀和地形低洼积水处。
交接设备质量控制要点
.1 配线架安装质量巡检内容：
1 检查立式或墙挂式交接配线架金属材料防腐保护措施；
2 检查模块背装架和跳线环组装是否齐全结实；
3 检查交接配线架的地线铜带和走线槽道；
4 检查交接配线架上的气压表、气门嘴和告警设备；
5 检查交接箱设备的防雨、防尘措施。
.2 交接设备安装质量巡检内容：
1 根据设计图查验交接间设备布置检查配线架与地板槽、水泥槽道或电缆槽孔的衔接；
2 检查每列背装架与骨架之间、背装架与旋转卡模块之间安装以及保护地线的连接。
.3 落地式交接箱和架空式交接箱的安装质量控制要点
1 检查落地式交接箱与人孔、手孔的安装位置交接箱基座的安装。
2 检查交接箱内骨架、背装架、旋转卡接线模块安装和保护地线的安装。
3 检查箱底进出电缆口的防潮、防尘。
充气设备施工环境和施工准备检查
.1 施工环境检查：
1 有夹层的充气机室检查夹层至进线室的门、墙洞之间及铁爬梯以及地下层的充气机室内净高；
2 检查由配气盘至地下主电缆通道〔进线室〕间各个集中串气点〔分路盘〕的爬梯或槽道检查布放铅质或塑铝输气和槽道的规格。
.2 设备器材清点检查：
1 验证电动机、空压机、高压罐、低压罐、分子筛、枯燥设备、平安阀等主要材料的型、规格、电气性能、合格证、入网证及材料存放点；
2 验证充气设备的型、规格并核对安装位置。
检查充气设备安装质量控制要点
.1 检查充气设备各个部位、部件的安装质量验证充气机的接地电阻。
.2 充气设备各部位路的接头不得漏气。验证输出气体的枯燥度。
.3 检查充气设备的高压罐和低压罐部空气压缩机和吸附器在24小时内均应能满足起动两次的要求。
.4 检查验证充气设备的以下自动控制和告警性能：
1 分子筛吸附器在每次停机后放水电磁阀应正常工作、可靠；
2 电源断相和过流告警应平安有效；
3 空气压缩机运转时告警应有效。气压超高时停机控制系统应可靠；
4 高、低压罐的低压不充〔不工作〕告警应平安有效；
5 湿度超标后告警应平安有效；
6 各储气罐的平安阀门应平安、可靠、有效。

1.7 光缆通信传输设备

对光缆PDH传输系统、SDH传输系统、DWDM传输系统〔集型波分复用系统〕的设备安装质量控制要点。
设备安装准备阶段质量检查重点：装机条件的检查；施工平安检查；设备器材开箱检验；技术人员的资格审查；施工安装机具和检测仪表检查。
.1 装机条件质量控制要点
1 检查机房内装修是否完工。
2 核查地面、墙壁预留孔洞、预埋件、地槽的位置、规格尺寸。
3 核查机房搂板的荷载。
4 检查电引入及机房照明。
5 检查通风采暖、空调等室内温、湿度。
6 检查机房建筑的防雷接地。
7 防静电地板铺设及地板支柱应接地。
.2 通信机房建筑必须符合有关规定此外还检查以下内容：
1 装修材料应为非燃烧材料；
2 必须装备有效的消防器材火灾自动和固定灭火系统性能良好；
3 机房特别是无人值守机房的门窗孔洞等应有防盗措施；
4 智能化平安消防系统应稳定可靠。
.3 工程器材质量检验重点是出厂合格证、技术说明书、设备数量、型和设备外观以及进口设备器材的报关检验单。
1 传输设备机架、子架、机盘和电缆槽道、加固件及连接线的数量、规格型。
2 铜排规格、质量及数量。
3 射频电缆、音频配线缆、电源线、地线电缆规格、数量和电气指标。
.4 施工人员资格和施工机具、仪表质量控制点
1 审查施工施工技术人员的技术操作上岗证。
2 检查施工机具、仪表检验情况、检验日、检验和运用状况必要时可口头质疑。
传输设备安装质量检查
按下述三个步骤检查设备安装质量：
.1 走线架及电缆槽道安装质量检查：
1 检查走线架及电缆槽道的安装位置和加固方式。
2 检查连接固定铁件、电缆支架、列槽道两侧面板。
3 检查主槽道的盖板、侧板、吊挂件安装质量。
4 电缆走线架穿楼板孔或墙洞时子口保护。电缆放绑完毕后洞口封堵。
5 检查墙上支持物与走道的连接。
6 检查槽道和列槽道外观铁件的漆面颜色。
7 检查槽道保护地线的连通。
机房内光电缆走线架及电缆槽道的安装应符合?客运专线铁路通信工程施
工技术指南?〔TZ225-2021〕第
.2 机架、子架安装质量控制要点
1 检查设备机架和子架安装位置、机架列间距和列面排列效果。
2 检查子架面板布置和子架插接加固效果。
3 检查机架抗震加固方式和安装质量。
4 检查光纤分配架、数字配线架DOF端子板以及法兰盘的安装位置。
5 检查告警单元的安装和告警标示。
6 检查机架各种零件和外观、漆面。
7 检查机架文字和符标识。
8 检查机架地线连接质量。
设备机架安装质量应符合?客运专线铁路通信工程施工技术指南?〔TZ225-2021〕第的规定。
.3 光、电缆线布放和成端以及配线质量控制要点
1 检查敷设的电缆及光钎连接线的规格、程式、电气参数、余留长度和曲率半径等。
2 检查光钎连接在槽道内的布放和防护以及光缆标识。
3 检查布放的数字配线架跳线电缆的规格、走向及跳线的捆扎。
4 检查电缆成端和芯线焊接、插头组装屏蔽线与同轴线焊接。
设备配线质量应符合?客运专线铁路通信工程施工技术指南?〔TZ225-2021〕
第4.2.5的规定。
设备调测应在监理工程师检验确认安装合格并签证后在监理工程师旁站下施工人员逐级对设备进展加电。并逐级检查声/光告警正常。PDH、SDH、DWDM各系列光传输设备调测的质量检查控制要点如下：
.1 PDH传输系统见证质量控制要点
1 检查测试仪表的计量情况和有效使用以及仪表的电源和接地。
2 检查操作人员的防静电操作手段。
3 检查高次群〔二、三、四次群〕数字复用设备时钟频率。
4 检查抖动特性。
5 检查支路和群路输出口脉冲波形。
6 检查设备告警功能试验。
7 PCM基群复用设备主要指标测试质量控制要点
1〕 音频接口收/发电平测试值。
2〕 净衰减频率失真测试值。
3〕 空闲信道噪声〔衡重噪声〕测试值。
4〕 信对总失真功率之比测试值。
5〕 增益随输入电平的变化测试值。
6〕 邻路串音电平的测试值。
7〕 时钟频率测试值。
8〕 2Mbit/s口输出抖动测试值。
9〕 观察2Mbit/s及Mbit/s口输出波形。
10〕设备告警功能的试验。
8 数字链路指标测试质量控制要点
1〕 34Mbit/s、8Mbit/s和2Mbit/s数字链路的各项指标。
2〕 PCM基群复用设备音频通路6项指标。
.2 见证检查SDH系统调测内容：
〔针对目前的传输速率2Mb/s～155Mb/s～622Mb/s～2.5Gb/s～10 Gb/s〕。
1 设备检查及本机测试内容：
1〕 检查设备告警功能详细内容参见?客运专线铁路通信工程施工技术指南?〔TZ225-2021〕第
2〕 检查光接口工程如下：
① 消光比；
② 发送信眼图；
③ 激光器工作波长；
④ 均方根谱宽；
⑤ 最小-20dB谱宽；
⑥ 最小边模抑制比；
⑦ 光接口回波损耗。
3〕 检查光接口测试工程如下：
① 平均发送功率测试；
② 接收机灵敏度测试；
③ 接收机过载功率测试；
4〕 检查电接口工程如下：
① 输入口允许衰减；
② 输出口信〔包括AIS〕比特率；
③ PDH接口输出信波形和参数；
④ 接口回波损耗。
5〕 电接口输入口允许比特率容差测试：输入口收到规定频偏信时应能正常工作通常以设备不出现误码来判断是否符合设计要求；
6〕 检查SDH网络接口〔本机〕内容如下：
① 网络接口抖动B1；
② 数字段输出口抖动B2；
③ 数字段输出口的允许输出抖动；
④ 网络STM-N输入口的抖动容限值；
⑤ SDH设备在PDH接口的结合抖动值；
7〕 检查再生器的抖动传递性参数值；
8〕 时钟的AIS频率准确和时钟锁定范围性能检查；
9〕 检查SDH设备振荡时钟频率精度指标；
10〕数字配线架的测试工程有绝缘电阻、回线串音防卫度、误码率；
11〕SDH光缆传输系统误码性能测试时间为24小时和15分钟两种；
12〕检查SDH网络输出口的允许输出抖动指标与设备〔本机〕接口和数字段输出的抖动指标一样；
13〕检查光通道衰减指标。
2 系统功能检查
1〕 检查公务联络设备功能；
2〕 检查激光器保护功能、选择和切换定时源的功能；
3〕 当光缆线路系统出现信丧失〔LOS〕、出现告警指标信〔AIS〕超过门限的误码缺陷等情况之一应立即倒换；
3 网元级理设备功能检查
1〕 检查各种平安理功能：
① 故障理功能；
② 性能理功能；
③ 配置理功能；
④ 保护措施功能。
2〕 其他性能质量控制要点：
① 当设备具有远端接入功能时检查通过本端网设备或终端能否远端接入对端的网设备以便监视对端网设备所区域系统的运行情况；
② 关闭和接入网系统应不影响系统主通道的正常工作；
④ 其余功能检查按设计。
.3 DWDM传输系统调测质量检查〔针对目前的16～80波道2.5～10Gb/s/每波道〕；各模块及系统调测指标质量控制要点如下：
1 波长转换器〔OUT〕
1〕 检查发送端OTUTX如下指标：光发送眼图、各信道中心频率及偏向、各信道在R点光接收灵敏度、接收波长范围、抖动传递特性。
2〕 检查接收端OTURX如下指标：光发送时的平均发送光功率、中心频率及其偏向、R点的光接收灵敏度、最小过载光功率、抖动传输特性。
2 检查中几继器指标〔OTUREG〕：同OTUTX。
3 检查合波器〔OM〕：合波器〔OM〕的信道插入损耗及其差异指标。
4 检查分波器〔OD〕：分波器〔OD〕的信道插入损耗、OD的相邻信道及非相邻信道隔离度指标。
5 检查光放器〔OA〕：光放器〔OA〕的输出光功率范围、输入光功率范围、增益平坦度指标。
6 检查光网中心〔OSC〕：光网中心〔OSC〕的工作波长〔nm〕、发送光功率范围〔dBm〕、最小接收灵敏度〔dBm〕指标。
7 DWDM传输系统联调测试质量控制要点
1〕 检查各信道中心频率、光信噪比、误码测试、抖动测试指标。
2〕 检查再生接收端每信道输入光功率应在-10dBm～30dBm之间。
3〕 试验公务联络应满足选址呼叫群呼语音明晰无啸叫、拨准确。
上述三大光传输系统可按供货合同会同设备厂家进展现场调测监理采用旁站方式并对调测结果审核、签证或对上述指标单独组织测试验证施工的调测结果。对未达标的工程应签发?监理工程师单?指整改后复测直至合格。

1.8 数字调度通信系统

1.8.1 数字调度通信设备安装与配线其质量应符合?客运专线铁路通信工程施工技术指南?〔TZ225-2021〕第4.2节相关内容的要求。

对数字调度通信系统调试过程进展见证系统调试内容包括：系统的时钟同步性能、呼叫业务功能、系统的可靠性等的调试结果应符合设计要求或相关技术的规定。
参照相关测试或说明书还应对以下系统性能进展试验结果应符合设计要求或相关技术的规定：
1 数字电路系统间传输误码；
2 系统间呼叫接通率；
3 呼叫建立时延；
4 传输性能测试：传输损耗、两个方向间传输损耗一致性、短时间内损耗随时间的变化、增益随输入电平的变化、总失真等。
参照相关测试或说明书尚应进展以下与GSM-R系统间功能验证及性能调测结果应符合设计要求或相关技术的规定：
1 系统间DSS1信协议测试；
2 系统间呼叫业务实现验证：个呼、组呼、播送呼叫、功能呼叫、呼叫优先级、呼叫限制、呼叫限制等；
3 系统间性能测试：呼叫接通率、呼叫接续时延。
数字调度通信系统网调试质量控制要点
.1 参照铁道行业?铁路调度通信系统 部：技术条件?〔TB/T 3160.1〕、?铁路调度通信系统 第2部：试验?〔TB/T 3160.2〕和说明书对以下网功能进展调试, 结果应符合设计要求或相关技术的规定：
1 配置理功能:输入和修改参数、用户数据等不影响系统的正常运行.
2 性能理功能:
1) 验证设备运行状态、程序数据版本功能；
2) 验证性能数据的采集、诊断、分析功能；
3〕 验证自动/人工控制主、备用设备的启用、转换和停用功能。
3 故障理功能：
1〕 验证硬件和软件故障自动监测和诊断功能；
2〕 验证硬件故障定位和隔离功能；
3〕 验证软件故障自动纠错才能和自动恢复功能包括再启动和再装入等；
4〕 验证系统进展故障记录和显示告警告警具有声音和显示两种警示方式故障恢复后系统自动解除告警故障告警内容应包括序、告警地点、故障板件、告警等级、影响程度、发生时间、完毕时间。
4 平安理功能：
1〕 验证用户鉴权、操作权限的理功能；
2〕 验证日志理功能包括登录日志理和操作日志理。

1.9 GSM-R数字挪动通信系统

1.9.1 施工前的复测和一般质量控制要点
1.9.1.1 施工前组织施工复测传输间隔 复测内容如下：
1 中继房的位置、供电线途径路和地线；
2 天线杆、铁塔定位；
3 防雷地线的位置、方式及土质。
1.9.1.2 铁塔根底开挖后应检查地基的地质地貌铁塔根底应坚实不得建在浮土、垃圾土、流土和受雨水冲刷的地方。
1.9.1.3 检查每段漏缆换相接头情况漏缆在铁轨下过轨时应换接阻抗一样的射频软电缆。
1.9.1.4 设备调试前对硬件设备检查,正常前方可通电。
1.9.1.5 系统调试前检查传输通道的传输衰耗、接口电平、带宽等指标以及单机设备各项电气指标。
1.9.2 通信铁塔工程质量控制要点
1.9.2.1 进场材料质量应符合验标的有关规定。
1.9.2.2 铁塔根底施工质量控制要点
1 检查铁塔根底深度、标高及塔靴安装位置。
2 检查根底混凝土所用原材料的规格、检查根底混凝土的强度等级。
3 检查钢筋绑扎的方式、间距与钢筋笼和预埋螺栓的安放位置。
4 检查铁塔根底顶面程度是否平整塔靴与根底面严贴合情况。
5 检查各塔靴的高度、塔靴间中心间距。
1.9.2.3 铁塔根底验收质量控制要点
在铁塔安装以前监理工程师应提请建立会同设计、铁塔根底施工和铁塔安装施工结合验收铁塔根底。验收时铁塔根底施工应交验以下技术：
1 设计〔包括设计变更和材料代用证明〕；
2 材料质量证明书或材料复验；
3 隐蔽工程记录；
4 混凝土抗压强度试验；
6 根底混凝土工程施工记录；
7 地阻测试记录〔一般的地阻应＜5Ω〕；
8 复核各项数据塔脚地脚螺栓位置等。
1.9.2.4 铁塔安装质量控制要点
铁塔安装前审批施工的施工组织设计或施工方案.然后根据铁塔安装的4种不同分别检查.
1 各种安装的质量控制共同点
1〕 检查铁塔的高度、垂度、天线加挂高度、方位、平台位置、尺寸和爬梯设置。
2〕 检查铁塔塔靴与根底预埋螺栓的连接方式、螺栓安装方向和查验铁塔防雷装置、接地引下线和接地电阻。
3〕 检查铁塔构件的镀锌层应均匀光滑、不翘皮不得出现返锈现象。
4〕 为确保平安六级以上大风不得施工。
2 采用扩大拼装时对容易变形的构件应要求施工做强度和稳定性验算需要时应采取加固措施。
3 采用综合安装时应查验施工划分的单元的合理性；每一体系〔单元〕的全部构件安装的空间钢度和稳定性。
4 核实采用的整体起板安装是否经设计同意查验设计对辅助设施及设备的计算。
5 巡视检查天线支撑、挂高、方位馈线过桥的位置、强度以及与铁塔构造件联接结实度。
6 检查钢爬梯踏步板。直爬梯上下段之间及护圈竖杆应连成一体所有栏杆与相邻板之间应结实联接。
7 催促施工人员对桅杆构件的变形作强度和稳定性验算。需要利用桅杆构件支撑吊装拔杆和吊装其他设备时应敦促有关人员对桅杆构件作强度和稳定性验算并检查可靠性。
8 见证查验铁塔的防直击雷及二次感应雷的防雷装置以及避雷带的引接和铁塔的接地阻值。
9 铁塔安装工程保修阶段检查：应对铁塔定观测〔一般每年不少于一次〕特殊情况〔大于或等于8级的大风；大于或等于6级的〕还应对铁塔进展全面检查。质量控制要点如下：
1〕 查塔身有无变形、倾斜；
2〕 构件有无明显变形、被盗少件现象；
3〕 螺栓有无松动特别是地脚螺栓；
4〕 根底有无不均匀沉降、焊接处的防腐处理；
5〕 复测防雷系统；
6〕 安装一年后重新检查铁塔的垂直度并校正。
10 铁塔安装工程的开工验收时预验收的程序、施工应提交的资料以及预验收质量控制要点可参考有关内容。
1.9.2.5 天馈线施工的质量控制要点
1 对照设计检查天线、馈线的型、规格、出厂合格证和试验等质量证明。
2 检查天线安装高度、方位和安装方式、天线杆的埋深以及天线避雷器针上端与天线上端夹角是否小于45º。
3 天线杆〔塔〕应有单独的避雷针杆〔塔〕根部埋设单独的避雷地线。避雷针引下线应作固定并与接地体连接良好并做防腐处理。
4 检查天线避雷地线的接地电阻。
5 馈线不得有接头天馈线连接处及馈线与室外避雷器的接地处应做防水处理。
6 在靠近电台主机处测试天馈系统驻波比应小于1.5。检查应符合?列车无线通信天线类型、根本参数及测量?〔TB 1875〕或相关技术规定。
7 检查馈线引入机房前在墙洞入口处是否已做“滴水弯〞。
.6 塔顶放大器安装位置及固定方式应符合设计要求安装前应对塔顶放大器进展电气性能检测其结果应符合设计要求和相关技术规定。
质量控制要点
漏泄同轴电缆到达现场后会同施工见证对漏泄同轴电缆的质量、电气性能等检查。
〕
1.9.3.3 隧道内漏泄同轴电缆敷设及连接器安装应符合?铁路GSM-R数字挪动通信工程施工技术指南?〔TZ341-2007〕
无线通信设备安装
.1 无线通信设备安装质量的质量控制要点
1 对照设计检查出厂合格证、试验等质量证明和到达现场的设备型、规格和质量。
2 巡检车站设备机架地线及接地电阻。
3 巡检车站天馈线的引入位置及基站避雷器的安装。
4 巡检机车台缆线布放是否结实并有防护且应避开周围热线路。
5 见证测试车站台、中继器、机车台和便携台设备发射与接收电平。
6 检查车站台、机车台和便携台等设备的各项功能。
7 检查调度所设备、机车台和机车出入库检测设备安装位置和方式。
.2
