某医院改扩建工程混凝土技术交底.doc

资源描述

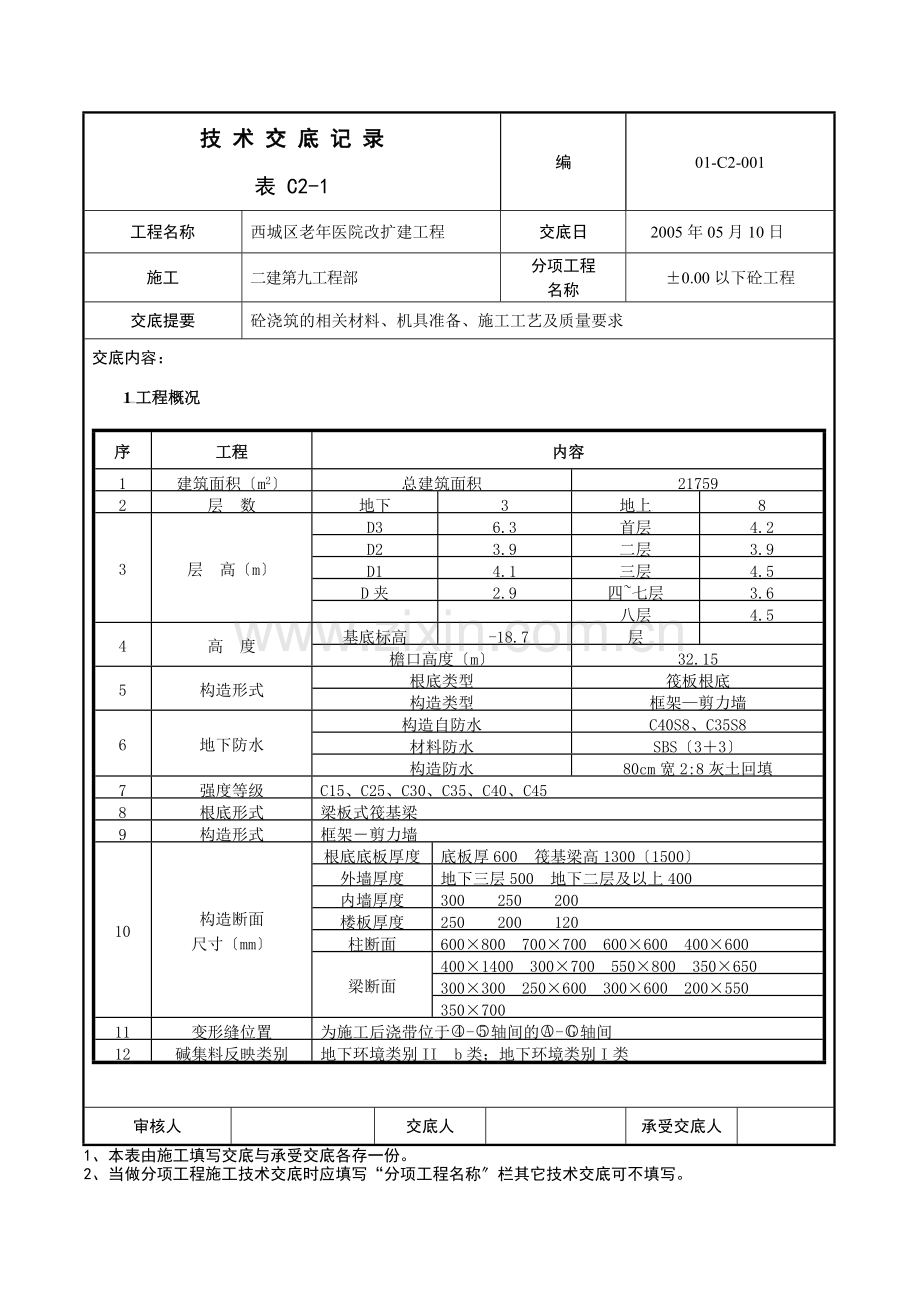

技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 1工程概况序工程内容 1 建筑面积〔m2〕总建筑面积 21759 2 层　数地下 3 地上 8 3 层　高〔m〕 D3 6.3 首层 4.2 D2 3.9 二层 3.9 D1 4.1 三层 4.5 D夹 2.9 四~七层 3.6 八层 4.5 4 高　度基底标高 -18.7 层檐口高度〔m〕 32.15 5 构造形式根底类型筏板根底构造类型框架—剪力墙 6 地下防水构造自防水 C40S8、C35S8 材料防水 SBS〔3＋3〕构造防水 80cm宽2:8灰土回填 7 强度等级 C15、C25、C30、C35、C40、C45 8 根底形式梁板式筏基梁 9 构造形式框架－剪力墙 10 构造断面尺寸〔mm〕根底底板厚度底板厚600　筏基梁高1300〔1500〕外墙厚度地下三层500　地下二层及以上400 内墙厚度 300　　250　　200 楼板厚度 250　　200　　120 柱断面 600×800　700×700　600×600　400×600 梁断面 400×1400　300×700　550×800　350×650 300×300　250×600　300×600　200×550 350×700 11 变形缝位置为施工后浇带位于-轴间的-轴间 12 碱集料反映类别地下环境类别II　b类；地下环境类别I类审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 1.2供给方式本工程全部采用预拌商品混凝土由建工二建砼搅拌站供给采用泵送浇筑。 2劳动力安排 2.2.1 总承包方：设置1名专项砼工长实行消费主负责制。一名质检员并安排试验人员〔经过专业培训考核持证上岗〕。 2.2.2 劳务分包方：设置1名砼工长装备30名砼工砼工长全面负责砼的施工工作。职务负责人职责砼工长朱秋明主要负责根据图纸及提出混凝土浇灌申请联络商品砼指导工人进展砼工程的施工质检员曹孝国主要负责砼工程施工过程中的质量检查与控制试验员谭旭主要负责砼试块的留取、养护等施工试验工作 3.施工准备 3.1　技术准备： 31.1　施工前专项工长根据施工组织设计及施工方案对砼班组进展全面施工技术及平安交底。 3.1.2　根据施工图纸和消费安排技术员编制试验方案在施工过程中严格执行。混凝土试块除了常温标养试块还需留置构造实体、抗渗、拆模、拆外挂架子及备用试块。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 3.1.3　混凝土工长要对混凝土施工人员做好技术和平安交底。从混凝土的浇注、振捣、养护全面交底交底要有针对性、可操作性要强。 3.1.4对砼的技术要求 3.1.4.1对原材料的要求：材料名称材料规格要求水泥 P.O32.5 最小水泥用量为300Kg/m3 细骨料中砂具有良好的级配含泥量不大于3。水饮用水不得含有有害物质粗骨料碎石、卵石5-25mm 连续级配针片状颗粒含量不大于10％。含泥量不大于1。掺合料 Ⅱ级粉煤灰符合相应的技术性能指标必须进展复试。外加剂防冻剂、膨胀剂符合相应的技术性能指标必须进展复试膨胀性外加剂不得采用复合型。 3.1.4.2配合比的主要参数要求水灰比：控制在0.4-0.55。坍落度：顶板、梁混凝土要求在160～180mm墙体、柱混凝土要求在180～200mm。砂率：38％－42％ ±0.000以下混凝土氯离子含量0.20％碱含量≤3.0Kg／m3； ±0.000以上混凝土氯离子含量1.0％碱含量不受限制。初凝时间：根底底板及地下构造墙体混凝土施工控制在6小时左右其它部位控制在4小时。 3.2机具准备 3.2.1现场实验室设置标养箱试验室试验设备表如下：审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容：序仪器名称规格数量 1 养护箱台 1 2 振动台台 1 3 坍落度桶个 2 4 砼试模条 30 5 砼抗渗试模个 18 6 同条件试块笼个 20 3.2.2机具准备名称型数量塔吊 GTG630(臂长50) 2台混凝土输送泵 HBT80C型 2台振捣棒 30型 2根 50型 10根布料杆 10m 1台砼料斗 0.7m3 2个铝合金大杠 6 m 4根其它：混凝土吊斗1个镝灯铁锹、木抹子、铁抹子、标尺杆、125泵等假设干。所有机具设备必须在首次混凝土浇注前进场。 3.3　材料准备 3.3.1　每次浇筑砼强度等级、用量、使用部位及供给时间由砼工长提早一天与搅拌站联络好。 3.3.2　因为构造的施工部在雨季进展所以要做好雨施防雨等材料的准备工作。详细内容详?雨施工方案?。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 3.3.3　砼送至现场如有离析现象进展二次搅拌离析严重作退回处理。砼运输车到达现场后试验工抽测坍落度每两小时测一次每台班不少于两次当实测坍落度不能满足要求时应及时搅拌站严禁私自加水搅拌。 3.4　现场混凝土的运输现场混凝土的运输主要以混凝土输送泵为主塔吊辅助施工。根底底板浇筑时采用一台HBT80C型砼泵进展浇筑同时采用一台42米臂汽车泵配合施工。 4　施工操作工艺 5.1 　混凝土浇筑一般要求： 5.1.1 混凝土浇筑前钢筋、模板、预埋件、预埋等经监理验收合格并验收手续。 5.1.2 混凝土浇筑的各种准备工作已经就绪并完混凝土浇灌书。 5. 1.3 混凝土浇筑过程中要装备看筋和看模人员发现钢筋移位要尽快恢复发现模板有跑模等不稳固现象要停顿浇筑尽快加固。 5.2根底垫层砼 Ø 地根底经勘查院及构造设计验槽根底处理经监理验收合格做好隐蔽检查记录前方可进展垫层施工。 Ø 垫层四周放置100×100木方支设侧模。 Ø 严格控垫层砼下落高度〔不超过2m〕。 Ø 砼初凝前用大杠找平一次收面压光及时浇水养护不小于7d。 5.3根底底板混凝土审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： ⑴　工艺流程：浇筑面清理 → 有关部门验收(土建、水电)→浇水潮湿 → 砼泵试运行 → 搅拌站供货 → 分层浇筑砼 → 标尺分层量取高度 → 分层振捣 → 墙体上口砼标高检查 → 去除砼外表浮浆 → 养护 → 拆模 → 成品保护。 ⑵　施工： Ø 砼浇筑前在墙、柱插筋上放出±50cm控制线。 Ø 浇筑时首先浇筑就近的电梯基坑底部砼待底部砼到达一定强度后在浇筑侧壁砼振捣　侧壁砼时振捣棒不得插到坑底砼内。 Ø 底板大面砼采用斜面分层法进展浇筑分层厚度不大于500mm。薄层浇筑循序推进一次到顶。 Ø 底板砼的振捣间距为500mm插点梅花型布置振捣时间以砼不再下沉、不冒气泡为止振捣上层砼时振捣棒深化下层砼50mm以保证两层砼结合良好。 Ø 砼外表分三次进展处理：第一次振捣根据小线用大扛刮平随即用木抹子搓平压实；第二次在砼外表充分缩水后用木抹子搓平；第三次在砼初凝前脚踏无脚印时用木抹子搓平搓实。 Ø 底板反梁砼的振捣间距用程度标尺杆进展控制不大于500mm抹平时严格控制墙、柱根部的砼找平工作平整度偏向控制在3mm。 5.4墙柱砼审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： ⑴　工艺流程浇筑层段施工缝的清理 → 有关部门验收(土建、水电)→ 施工缝提早浇水潮湿 → 混凝土输送泵试运行 → 铺设50mm的水泥砂浆〔其配合比与砼的砂浆成分一样〕→ 分层浇筑砼 → 分层量取高度 → 分层振捣 → 墙体上口砼标高检查 → 去除砼外表浮浆 → 拆模→养护→ 成品保护。 ⑵　施工 Ø 墙体混凝土采用混凝土输送泵浇筑。 Ø 现场设置洗泵料斗搜集在试运行砼泵及砼浇筑完后洗泵的水。 Ø 墙柱砼浇筑前先浇筑50mm厚的水泥砂浆其配合比与砼的砂浆成分一样并用铁锹入模。以防止烂根现象。 Ø 墙柱砼浇筑时应分段分层浇筑分层厚度不大于500mm。 Ø 布料杆软出口离模板内侧面不应小于50mm且不得向模板内侧面直冲布料也不得直冲钢筋骨架；混凝土下料点分分布置间距控制在2米左右。 Ø 振捣时间以砼外表出现浮浆不再下沉为止时间宜为20秒左右。 Ø 振捣棒不得触及模板钢筋预埋件；浇筑时应设专人看护模板、钢筋有无位移、变形发现问题及时处理。 Ø 砼的标高控制以投测到墙体钢筋上的标高线为根据。 Ø 待浇筑完毕后对墙上口甩出的钢筋加以整理。 5.5顶板、梁及楼梯砼审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： ⑴　工艺流程浇筑层段施工缝的清理 → 有关部门验收(土建、水电)→ 施工缝提早浇水潮湿 →混凝土输送泵试运行 → 铺设配合比与砼的砂浆成分一样的水泥砂浆→ 浇筑砼 → 振捣 → 挂线找标高 → 大杠刮平 → 木抹搓平 → 二次大杠刮平 → 二次木抹搓平 → 养护 ⑵　施工 Ø 砼浇筑前搭设操作马道马道间距1.2m～1.5m严格控制负弯矩筋被踩下。 Ø 顶板砼浇筑道路由一端开场连续浇筑。砼下料点宜分分布置间距控制在2米左右砼下落高度控制在2米以下。 Ø 浇筑顶板砼的虚铺厚度应略大于板厚。 Ø 在墙根处要以30型小棒均匀振捣用6m刮杠重点找平墙、柱两边应用抹子穿钢筋同时找平以保证墙体两面顶板高度一致以利于墙体、柱模板支模。 Ø 振捣时间以砼外表出现浮浆不再下沉为止。 Ø 顶板砼振捣完毕应立即用6m大杠将砼刮平木抹子抹压两遍使砼外表上下一致第一遍在大杠刮平后进展第二遍在上人根本无脚印时进展；顶板砼应及时浇水养护以防止产生裂缝且砼浇水不应过早应在上人无脚印后为宜。在墙柱边处进展重点找平确保墙、柱模板底部平整。 Ø 楼梯段砼自下向上浇筑先振实平台板砼到踏步位置时在与踏步砼一起浇筑不断向上推进到达楼板标高时再与板的砼一起浇筑并随时用木抹子将踏步上外表抹平。 5.6　消防水池混凝土 Ø 消防水池的浇筑分两次完成第一次浇筑底板与墙体二次浇筑顶板。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： Ø 在底板与侧壁墙体连续一次浇筑时首先浇筑底板混凝土底板混凝土浇筑完毕后2小时后〔混凝土初凝前〕再进展墙体混凝土的浇筑以防止底板混凝土“上翻〞并在墙体底部拦置钢板网以减少墙体混凝土流入底板。 5.7　工艺要求及措施 5.7.1混凝土的浇筑厚度在混凝土墙柱的浇筑过程中要分层浇筑分层浇筑厚度为振捣器作用部长度的1.25倍即400×1.25＝500mm取砼分层浇筑厚度500mm并以标尺杆控制。如下列图：顶板的浇筑时的虚铺厚度要略大于实际厚度以保证振捣完毕后楼板的厚度满足设计要求。 5.7.2混凝土的振捣振捣棒应快插慢拔插点要均匀排列逐点挪动点的间距控制在500mm为宜并在墙体模板上口用横向标尺杆控制。如图审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： Ø 振捣棒插入砼的深度以进入下一层砼50mm为宜做到快插慢拔振捣实。如图： Ø Ø 混凝土的浇筑高度大于2米时,下料处必须加溜槽,保证混凝土在浇筑过程中不出现离析现象。 Ø 在柱混凝土浇注前现场预备铁槽将同配合比砂浆放入槽内然后用铁锹将砂浆均匀溜入柱模内随铺随浇筑混凝土砂浆的厚度以5cm为宜。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 5.7.3　对于梁柱节点钢筋比拟集在浇筑混凝土时要先浇筑梁柱节点处在节点处混凝土布料完后再进展框架梁和顶板的混凝土的布料节点处混凝土的振捣采用30系列振捣棒且梁柱节点处必须有一插棒点保证梁柱节点混凝土接缝实。 5.7.4　顶板标高不一致处先浇低处砼在砼初凝前再浇高处砼。 5.7.5施工缝的留置与处理 Ø 根底底板与外墙的程度施工缝留置在高出底板300mm的地下二层外墙上并在外墙中间埋橡胶止水条如下列图。 Ø 地下墙体竖向施工缝留置于后浇带处,并在外墙施工缝处加止水钢板地上墙体施工缝留置于门窗洞口跨中1/3或纵横墙交接处；墙顶程度施工缝留置高出顶板底标高30mm〔预留20-25mm的浮浆层剔凿量〕如图：审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： Ø 地下顶板施工缝留置在设计后浇带位置地上顶板施工缝留置在板跨中1/3处。顶板施工缝与板面垂直不得留斜茬留茬处用多层板卡牢。 Ø 1、2#楼梯施工缝留置在楼梯休息平台1/3处并留梁窝；裙房为框架构造楼梯施工缝留置在楼梯上三步或下三步处。 5.7.6施工缝的剔凿 Ø 墙根处的剔凿：弹双线：墙、柱边线、砼剔凿线沿剔凿线用无齿锯切割1cm深剔凿线距边线5mm。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容：墙根凿线　　　　　　　　　　　柱根剔凿线 Ø 墙顶处的剔凿：然后弹好剔凿线〔位于顶板或梁下外表上1cm处〕用无齿锯沿线切割将20～25mm高预留的浮浆层剔除进展凿毛清理后必须露出石子。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 5.7.7　施工缝的清理 Ø 须待砼浇筑强度到达1.2MPa后竖向施工缝剔除松散砼及松动石子露出实部并用水冲洗干净程度施工缝剔除浮浆〔软弱层〕露出石子剔除后砼外表距板底5～10mm。 Ø 施工缝处钢筋上的浮浆必须用钢丝刷清理干净用清水冲洗干净并且接槎外表不留明水±0.00以下墙体合模前检查止水钢板和橡胶止水条是否移位。 5.7.8施工缝的继续浇筑要求。 Ø 在施工缝继续浇筑混凝土时,已浇注的混凝土抗压强度要高于1.2MPa。 Ø 在墙及框架柱砼浇筑前先铺50mm的水泥砂浆其配合比与混凝土的砂浆成分一样。 5.7.9　后浇带的留置与施工 1　后浇带的留置位置：后浇带按设计图纸留置根底底板后浇带设置橡胶止水条地下室外墙设置止水钢板。 2　后浇带的处理：后浇带混凝土待该处待主体构造完后用高一等级的微膨胀混凝土浇筑。根底底板用C35S8微膨胀混凝土地下室外墙用C45S8微膨胀混凝土浇筑地下室顶板用C30混凝土浇筑。后浇带浇注前的清理与处理参见施工缝的处理。后浇带混凝土在浇筑时按要求留置混凝土抗压试块和混凝土抗渗试块。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 5.8　混凝土的养护要求梁、顶板砼在浇筑12小时内用塑料薄膜覆盖养护并洒水养护使砼始终处于潮湿状态养护时间不少于14d；墙体、柱子采用喷雾器喷水养护养护时间不少于14d并设专人负责。 5.9　雨施工 5.9.1 预拌砼施工时应与砼搅拌站随时保持亲联络根据天气情况和交通路况合理安排施工时间和车次保证砼的连续浇筑和质量。 5.9.2 要求商品混凝土厂家增加测定骨料含水率次数调整混凝土配合比以保证商品混凝土的准确配比。在浇筑剪力墙构造时要随着高度上升适当减小坍落度。 5.9.3 在浇灌砼前必须注意雨情预报并制定好中途遇雨时的紧急有效的防雨水冲刷措施以满足设计质量要求。详细详见?西城区老年医院工程雨季施工方案?。 6、质量要求 6.1　原材 6.1.1　混凝土浇筑前预拌混凝土要有搅拌站的开盘鉴定及配合比单。 6.1.2　现场验收预拌混凝土按委托单中的工程认真校对运输单按批装订成册并填好预拌混凝土运输单表。 6.1.3砂、石必须提供放射物资检测。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 6.2　预防砼碱集料反响措施： 6.2.1　本工程地下构造为预防碱集料反响Ⅱb类工程。根底工程用水泥、砂石、外加剂、掺合料等砼用建筑材料必须具有由术监视核定的法定检测出具的含有碱含量和集料活性数据的检测无碱含量数据的检测在砼施工中制止在根底工程上使用。 6.2.2　砼碱含量说明：砼碱含量是指来自水泥、化学外加剂和矿粉掺合料中离钾、钠离子量之和。以当量Na2O计、kg/m3〔当量Na2O％＝Na2O％＋0.658K2O〕即：砼碱含量＝水泥带入碱量〔等当量Na2O百分含量×单方水泥用量〕＋外加剂带入碱量＋掺合料中有效碱含量。 6.3　试验 6.3.1 　砼浇筑时由专职试验工现场取样严格要求按试验交底留置试块试块取样部位在作业面不得从罐车中直接取样。每100m3砼留置一组标养试块不超过100 m3的按100 m3留置；顶板每流水段留置一组拆模用的同条件试块；连续浇筑的抗渗混凝土每500 m3留置一组抗渗试件并且每抗渗部位每一流水段至少取一组。 6.3.2 混凝土的同条件试块取样包括： Ø 同条件拆摸试块：顶板撤除模板同条件混凝土试块：每流水段一组试块强度到达设计强度的100。冬施墙体、柱拆模试块同临界强度拆保温同条件试块。 Ø 同条件撤除保温材料同条件混凝土试块：墙体、柱与顶板每流水段至少留置一组：试块强度要求到达4Mpa。 Ø 同条件转入常温养护28天的混凝土试块：墙体、柱与顶板每流水段至少留置一组审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： Ø 构造实体检验同条件试块：每一强度等级留置组数不少于10组。 Ø 拆外挂架子同条件试块：根据天气情况留置试块强度到达7.5MPa。 6.4 　允许偏向和检查混凝土构造允许偏向〔mm〕和检查项次项目允许偏向值〔mm〕检查 1 轴线位置柱、墙、梁 5 尺量 2 标高层高 ±5 水准仪尺量全高 ±30 3 截面尺寸柱、墙、梁 ±3 尺量 4 垂直度层高 5 经纬仪吊线尺量全高 H/1000且≤30 5 外表平整度 3 2米靠尺、塞尺 6 角、线顺直 3 线尺 7 预留洞口中心线置 10 拉线、尺量 8 预埋件、、预应力筋支承板中心线位置 3 拉线、尺量 9 预埋螺栓中心线位置 3 尺量外露长度 +5-0 10 楼梯踏步宽、高 ±3 尺量审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 6.5 　混凝土外观 6.5.1 　应保持拆模后的原貌无剔凿、磨、抹或涂刷修补处理痕迹。 6.5.2 　混凝土实整洁、面层平整、棱角整齐平直梁柱节点、墙板交角、线、面顺直明晰起拱线、面平顺。无蜂窝、麻面、掉皮、孔洞；无漏浆、跑模、涨模、错台、烂根、裂缝。施工缝结合严平整、无夹杂物无冷缝、无砂浆隔层。 6.5.3 　构造面层无气泡或细微气泡分散且气泡的深度小于2mm直径在10cm以内的气泡面积在每平方米墙面不大于20cm2。 6.5.4　保护层准确无露筋、无透锈预留孔洞和后浇带、施工缝洞口边缘齐整。 7 、考前须知 7.1　成品保护： 7.1.1　顶板、楼梯踏步砼浇筑完毕后不能过早上人。 7.1.2　砼浇筑完毕应及时清理漏、溅在墙及楼板上的砼浆确保砼面的清洁。 7.1.3　浇筑砼时装备看筋人员及时将钢筋复位同时装备看模板人员防止出现跑模、跑浆等。 7.1.4　砼浇灌前必须搭设800mm宽的马道防止踩踏钢筋。 7.1.5　混凝土浇筑后应及时采取有效养护措施严防脱水和收缩裂缝。采用浇水养护应设专人喷水保持混凝土潮湿不脱水。 7.1.6　混凝土后浇带两侧混凝土浇筑后应用盖板封闭严防止杂物和雨水进入污染钢筋。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。技术交底记录表 C2-1 编 01-C2-001 工程名称西城区老年医院改扩建工程交底日 2005年05月10日施工二建第九工程部分项工程名称 ±0.00以下砼工程交底提要砼浇筑的相关材料、机具准备、施工工艺及质量要求交底内容： 7.2　平安措施 7.2.1　所有人员高处作业时必须戴好平安帽系好下额带。现场内制止吸烟严禁酒后上岗作业。 7.2.2　振捣手穿胶鞋戴绝缘手套使用带有漏电保护的开关箱。浇筑砼时必须搭设专用马道并搭设护身栏。 7.2.3　清时端设挡板或平安罩端严禁有人员站立以防喷射伤人。 7.2.4　砼输送使用的泵、卡具使用前应仔细检查对于磨损严重、存在裂缝的泵及变形破损卡具制止使用。 7.2.5　使用振捣棒前件和软接线是否正确运转后方可使用。 7.2.6　振捣棒应单设电源线和电源箱箱内要有漏电保护器电机外壳做好接零保护工作时两人操作一人持棒一人看电机随时挪动不得拖拉。 7.3　环保及文明施工 7.3.1　浇筑完毕后及时清理后台现场清扫马路并将积水坑中的水抽出所沉淀的砂、石清运至指定垃圾站。 7.3.2　洗车处所溅落的砼及时清理泵车所溅落的砼待浇筑完毕后必须及时去除。 7.3.3　现场内设专人清扫卫生、洒水保持现场干净整洁无扬尘。　 7.3.4　振捣棒采用低噪音振捣棒。 7.3.5　预拌混凝土车应在沉淀池处清洗干净方能上路运行。审核人交底人承受交底人 1、本表由施工填写交底与承受交底各存一份。 2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。
